连续梁施工作业指导书

中铁十八局集团田桓铁路TH-2标工程项目经理部 连续梁施工作业指导书

1 连续梁（32+48+32m）施工作业指导书

1目的

明确连续梁作业的工艺流程、操作要点和相应的工艺标准，指导、规范连续梁施工，加强施工管理，保证连续梁工程施工质量。

2 编制依据

（1）《铁路桥涵工程施工技术指南》（TZ203-2008）

（2）《铁路桥涵工程施工质量验收标准》TB10415－2003

（3）《铁路预应力混凝土连续梁（钢构）悬臂浇筑施工技术指南》（TZ324—2010）

（4）《铁路混凝土工程施工质量验收标准》（TB10424—2010）

（5）《铁路混凝土工程施工施工技术指南》（铁建设〔2010〕241号）

（6）新建田师府至桓仁铁路指导性施工组织设计

（7）新建田桓铁路TH-2标工程实施性施工组织设计

（8）姜家堡子大雅河特大桥连续梁施工专项方案

3 适用范围

适用于姜家堡子大雅河特大桥连续梁（32+48+32m）施工。

4 连续梁施工

4.1 连续梁概况

姜家堡子特大桥上部结构采用34-32mT梁+（32m+48m+32m）连续梁+22-32mT梁。桥面由单线T梁过渡到双线T梁，过渡段采用（32m+48m+32m）变截面连续梁过渡，（32m+48m+32m）连续梁，采用挂篮悬臂法灌注。主梁采用双线直线梁布置，线间距变化范围5～5.3m，主跨箱梁采用单箱单室变高度截面，边支点和跨中梁高2.5m，箱梁中支点高3.5m，梁高按圆曲线变化，圆曲面半径242.5m。梁顶宽12.1m，顶板厚度0.40m；箱梁底宽6.9m，底板厚度0.35～0.8m；腹板厚0.6～0.9m；箱梁采用三向预应力体系，梁部采用C55高性能耐久性混凝土。

连续箱梁0#段及边跨直线段时采用托架法施工，其余各节段均采用菱形挂篮悬臂灌注法施工。支架及挂篮拼装好后进行预压，消除非弹性变形。最后进行模板安装及钢筋绑扎。检测合格后进行砼的浇筑。

上海轨道交通17号线10标段

悬臂拼装作业指导书

中铁建大桥工程局集团第五工程有限公司

二〇一五年七月

目 录

1.编制目的 ...................................................................................................................................... 1

2.编制依据 ...................................................................................................................................... 1

3.适用范围 ...................................................................................................................................... 1

4.作业准备 ...................................................................................................................................... 1

4.1内业准备 ............................................................................................................................. 1

4.2外业准备 ............................................................................................................................. 1

目 录

1 适用范围...................................................... 1

2 编制依据...................................................... 1

3 作业准备...................................................... 1

3.1技术准备 .................................................... 1

3.1.1内业技术准备 ............................................. 1

3.1.2外业技术准备 ............................................. 2

3.2人员配备 .................................................... 2

3.3机械设备 .................................................... 2

3.3.1加工钢筋小型机具 ......................................... 2

3.3.2混凝土搅拌、运输及泵送设备 ............................... 2

3.3.3张拉设备 ................................................. 3

3.3.4挂篮及脚手架 ............................................. 3

3.3.5其他辅助设备 ............................................. 3

3.3.6其他辅助设备 ............................................. 4

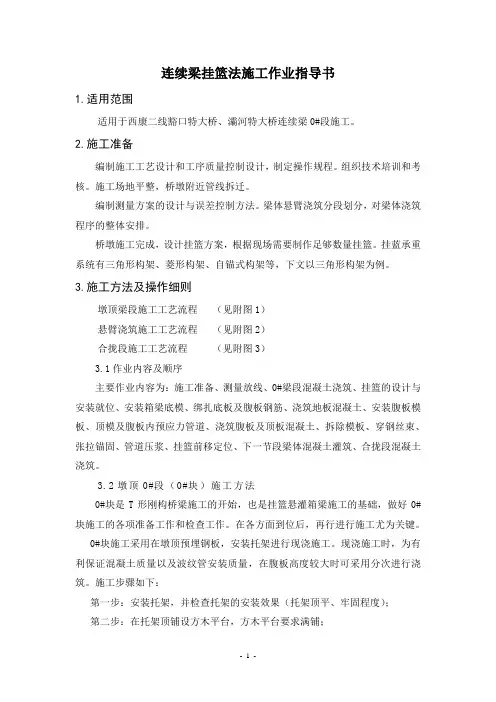

- 1 - 连续梁挂篮法施工作业指导书

1.适用范围

适用于西康二线豁口特大桥、灞河特大桥连续梁0#段施工。

2.施工准备

编制施工工艺设计和工序质量控制设计，制定操作规程。组织技术培训和考核。施工场地平整，桥墩附近管线拆迁。

编制测量方案的设计与误差控制方法。梁体悬臂浇筑分段划分，对梁体浇筑程序的整体安排。

桥墩施工完成，设计挂篮方案，根据现场需要制作足够数量挂篮。挂蓝承重系统有三角形构架、菱形构架、自锚式构架等，下文以三角形构架为例。

3.施工方法及操作细则

墩顶梁段施工工艺流程 （见附图1）

悬臂浇筑施工工艺流程 （见附图2）

合拢段施工工艺流程 （见附图3）

3.1作业内容及顺序

主要作业内容为：施工准备、测量放线、0#梁段混凝土浇筑、挂篮的设计与安装就位、安装箱梁底模、绑扎底板及腹板钢筋、浇筑地板混凝土、安装腹板模板、顶模及腹板内预应力管道、浇筑腹板及顶板混凝土、拆除模板、穿钢丝束、张拉锚固、管道压浆、挂篮前移定位、下一节段梁体混凝土灌筑、合拢段混凝土浇筑。

3.2墩顶0#段（0#块）施工方法

0#块是T形刚构桥梁施工的开始，也是挂篮悬灌箱梁施工的基础，做好0#块施工的各项准备工作和检查工作。在各方面到位后，再行进行施工尤为关键。

0#块施工采用在墩顶预埋钢板，安装托架进行现浇施工。现浇施工时，为有利保证混凝土质量以及波纹管安装质量，在腹板高度较大时可采用分次进行浇筑。施工步骤如下：

第一步：安装托架，并检查托架的安装效果（托架顶平、牢固程度）；

第二步：在托架顶铺设方木平台，方木平台要求满铺；

- 2 - 第三步：铺设底板模型，安装底板、腹板钢筋；

第四步：安装侧模及竖向预应力钢筋；

第五步：在侧模外侧搭设脚手架，铺设顶板模型，绑扎顶板钢筋，安装顶板横纵向预应力钢绞线及波纹管；

第六步：安装监控量测点位；

第七步：浇筑混凝土。

- 3 - 施工步骤6：1、主跨利用其中一套挂篮合拢。2、检查箱梁悬臂端标高，安装合拢段劲性骨架。3、确定合拢段立模标高。4、绑扎合拢段钢筋、浇筑混凝土并养生。5、待达到设计强度后拆模，对称张拉连续钢束并锚固、压浆,完成体系转换。施工步骤5：1、在两边跨合拢处搭设好支架。2、检查标高，安装合拢段劲性骨架。3、确定合拢段立模标高。4、绑扎合拢段钢筋、浇筑混凝土并养生。5、待达到设计强度后拆模，对称张拉连续钢束并锚固、压浆。施工步骤4：1、挂篮依次前移，确定立模标高。2、绑扎悬浇梁段钢筋，浇筑混凝土并养生，待达到设计要求强度后拆模。3、张拉悬浇梁预应力筋并锚固、压浆。4、在挂篮悬灌施工的同时，支架现浇边孔边部梁段。施工步骤3：1、拆拼成两个挂篮，确定立模标高。2、绑扎2号梁段钢筋，浇筑混凝土并养生，待达到设计要求强度后拆模。3、张拉2号梁段预应力筋（束）并锚固、压浆。4、做好挂篮前移前的准备工作。施工步骤2：1、在0号段上安装调整好挂篮，确定立模标高。2、绑扎1号梁段钢筋，浇筑混凝土并养生，待达到设计要求强度后拆模。3、张拉1号梁段预应力筋（束）并锚固、压浆。4、做好挂篮前移前的准备工作。施工步骤1：1、对应墩施工至墩顶。2、检查墩顶标高、位置、尺寸。3、安装托架，立模、绑扎钢筋。4、0号段浇筑混凝土并养生，待达到设计要求强度后拆模。5、张拉预应力筋（束）并锚固、压浆。6、在0号段上做安装挂篮的准备工作。悬臂浇注连续梁施工流程示意图000000003.2.1支架设置与要求
