卫生间聚氨酯防水施工方案

一、材料要求

1、聚氨酯涂膜防水材料（双组份），应有出厂合格证，应经复试合格后使用。

2、甲组份是以聚醚树脂和二异氰酸酯等原料，经过聚合及反应制成的含有端异氰酸酯基的聚氨基甲酸酯预聚物，外观为浅黄粘稠状，桶装，每桶20kg。乙组份是由固化剂、促进剂、增韧剂、防霉剂、填充剂和稀剂等混合加工制成，外观有红、黑、白、黄及咖啡色等，膏状物，桶装，每桶40kg。

二、主要机具

一般应备有电动搅拌器（功率0.3-0.5KW,200-500r/min）、搅拌桶（容积10L），油漆桶（3L）、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。

三、作业条件

1、涂刷防水层的基层表面，必须将尘土、杂物等清扫干净，表面残留的灰浆硬块和突出部分应铲平、扫净，抹灰、压不，阴阳角处应抹成圆弧或钝角。

2、涂刷防水层的基层表面应保持干燥，并要平整、牢固，不得有空鼓、开裂及起砂等缺陷。

3、在找平层接地漏、管根、出水口、卫生洁具根部（边沿），要收头圆滑。坡度符合设计要求，部件必须安装牢固，嵌封严密。经过验收。

4、突出地面的管根、地漏、排水口、阴阳角等细部，应先做好附加层增补处理，刷完聚氨酯底胶后，经检查并办完隐蔽工程验收。

5、防水层所用的各类材料，基层处理剂、二甲苯等均属易燃物品，储存和保管要远离火源，施工操作时，应严禁烟火。

6、防水层施工不得在雨天、大风天进行，冬期施工的环境温度应不低于5℃。

四、操作工艺

1、工艺流程

清理基层表面→细部处理→配制底胶→涂刷底胶（相当于冷底子油） →细部附中层施工→第一遍涂膜→第二遍涂膜→第三遍涂膜防水层施工→防水层

一次试水→保护层饰面层施工→防水层二次试水→防水层验收

2、防水层施工前，应将基层表面的尘土等杂物清除干净，并用干净的湿布擦一次。

[PAGE]

3、涂刷防水层的基层表面，不得有凸凹不平、松动、空鼓、起砂、开裂等缺陷，含水率一般不大于9%。

1

一、编制依据

序号 名称 编号 类别

1 《住宅室内防水工程技术规范》 J1589-2013 行业

2 《北京市厕浴间防水工程推荐做法》 京2002TJ1 地方

3 《厨房、卫生间防水施工技术规程》 DBJ 01-105-2006 地方

4 《建筑工程施工质量验收统一标准》 GB50300-2001 国家

5 《建筑施工组织设计规范》 GB/T 50502-2009 国家

6 《聚氨酯防水涂料》 GB/T19250-2013 国家

二、工程概况

1.工程名称：

2.工程做法：1.5mm单组份聚氨酯防水涂料

三、施工部署

1.工程质量、工期、安全文明施工目标

1.1质量目标：确保本工程质量达到《建筑工程施工质量验收统一标准》（GB50300-2001）规定的合格标准。

1.2工期目标：防水分包施工工期严格配合总承包方施工总工期要求，在保证质量的前提下，争取提前完工。

1.3安全文明施工目标：无重大人身伤亡事故，杜绝死亡事故，一般事故频建筑施工组织设计方案

建筑施工方案 率小于6‰。确保本工地达到 北京市文明安全工地 标准。

2.施工任务划分及组织安排

本工程施工要合理组织施工，并做好相应的保护、防护、和环保措施，确保人员工作和生活环境的安全、有序和清洁。

为此，我公司将投入一支整套施工队伍，把队伍大致分为基层清理工作队，涂刷涂料工作队、表层工作队，其他配合工种工作队等，各工序做到一次成活，一次成优，由公司所在工程项目部统一调配管理。本工程根据工程情况和甲方具体要求安排工序。

3.施工人员组织安排

公司将选派优秀的人员组建项目经理部、组织过硬的施工队伍，以确保工程质量达优良为中心思想，争创优质安全文明工程。 人员注册率达100%，持证率100%，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工。

施工前应对图纸进行会审，掌握屋面施工图中的防水细部构造及技术要求。防水专业队应按设计要求及工程具体情况，编制出相应防水施工方案。实施前应对操作人员进行安全、技术交底。

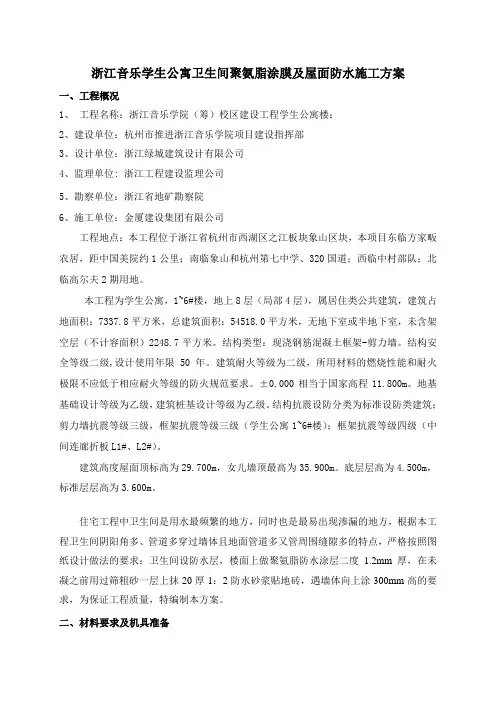

浙江音乐学生公寓卫生间聚氨脂涂膜及屋面防水施工方案

一、工程概况

1、 工程名称：浙江音乐学院（筹）校区建设工程学生公寓楼；

2、建设单位：杭州市推进浙江音乐学院项目建设指挥部

3、设计单位：浙江绿城建筑设计有限公司

4、监理单位: 浙江工程建设监理公司

5、勘察单位：浙江省地矿勘察院

6、施工单位：金厦建设集团有限公司

工程地点：本工程位于浙江省杭州市西湖区之江板块象山区块，本项目东临方家畈农居，距中国美院约1公里；南临象山和杭州第七中学、320国道；西临中村部队；北临高尔夫2期用地。

本工程为学生公寓，1~6#楼，地上8层（局部4层），属居住类公共建筑，建筑占地面积：7337.8平方米，总建筑面积：54518.0平方米，无地下室或半地下室，未含架空层（不计容面积）2248.7平方米。结构类型：现浇钢筋混凝土框架-剪力墙。结构安全等级二级,设计使用年限 50 年。建筑耐火等级为二级，所用材料的燃烧性能和耐火极限不应低于相应耐火等级的防火规范要求。±0.000相当于国家高程11.800m。地基基础设计等级为乙级，建筑桩基设计等级为乙级。结构抗震设防分类为标准设防类建筑；剪力墙抗震等级三级，框架抗震等级三级（学生公寓1~6#楼）；框架抗震等级四级（中间连廊折板L1#、L2#）。

建筑高度屋面顶标高为29.700m，女儿墙顶最高为35.900m。底层层高为4.500m，标准层层高为3.600m。

住宅工程中卫生间是用水最频繁的地方，同时也是最易出现渗漏的地方，根据本工程卫生间阴阳角多、管道多穿过墙体且地面管道多又管周围缝隙多的特点，严格按照图纸设计做法的要求：卫生间设防水层，楼面上做聚氨脂防水涂层二度1.2mm厚，在未凝之前用过筛粗砂一层上抹20厚1：2防水砂浆贴地砖，遇墙体向上涂300mm高的要求，为保证工程质量，特编制本方案。

二、材料要求及机具准备 1、聚氨脂防水涂料的优点是重量轻；耐侯性、耐水性、耐蚀性优良且适用性强，对于各种形状的部位均可涂布形成无缝的连续封闭的防水膜；但是人工涂刷，涂布厚度不易做到均匀一致，且材料抵抗结构变形的能力差，与潮湿基层的粘结力差等不足之处，因此要求聚氨脂材料必须具有良好的耐水性、耐久性、耐腐蚀性及耐菌性且有较好的延伸性及较大适应基层变形能力。

(总)工程质量N()在工地简单甄别防冻剂质量的方法来稿精粹ssenceofContributionsE

(1)将防冻剂配成浓度为10%的水溶液约100ml,将该溶液与水溶液分别装在两个容器内,放在-15℃的冰箱内静置2h,如果水溶液和防冻剂溶液全部结冰且防冻剂溶液冰质坚硬,则该防冻剂防冻效果较差,不可用于工程中。(2)在上述防冻剂溶液内放入Φ6、1cm长的钢筋(钢筋事先用砂纸打磨干净,要全部露出金属银白色),放入锅内沸蒸约4h,然后观察钢筋表面是否有锈渍。如果有锈渍则说明该防冻剂的阻锈效果较差,应将样品送交有关检验单位做阻锈检验,合格后方能用于工程中。(3)将防冻剂掺入混凝土内做坍落度对比试验,如果没有坍落度增加值,则该防冻剂减水效果不好,不宜用于钢筋混凝土工程中。上述方法仅用于工地做简单甄别,防冻剂的质量复检仍应按国标送有关检验单位全面检验。(山西省第一建筑工程公司柴跟堂)基本原理:聚氨酯防水涂膜为双组分液态涂料,甲组分含有异氰酸根(-NCO),乙组分含有羟基(-OH)。当甲乙两组分混合后,异氰酸根和羟基发生化学反应,形成网状交联结构,生成热固性高分子材料而固化。材料及施工工具:①材料:防水涂膜甲组分、防水涂膜乙组分、固化剂、稀释剂、粗黄砂等;②机具:搅拌器、搅拌桶、油漆刷、扫帚、铲刀等。准备工作:①基层应平整光滑、干燥、清洁无油污。先用铲刀、扫帚等工具清除表面浮灰,脱落表层及杂物,若有油污应用二甲苯、汽油等溶剂清洗干净,方可施工;②管道部位要抹平压光,检查管道套管安装是否牢固,接缝应严密,不能有任何松动现象。施工工艺:①涂膜底涂:将涂膜材料按甲组分:乙组分:稀释剂=1:2:2比例混合,搅拌均匀,均匀涂刷在基层表面上;涂刷时不得堆积或露白见底,涂布量以0.2～0.3kg/m2为宜,底涂固化5h以上,才能进行下道工序施工。②防水涂层施工:将涂膜材料按甲组分:乙组分=1:2比例充分搅拌均匀涂刷,涂刷应少量多次,以使涂膜厚度均匀,减少气泡。一次涂布量0.4～0.5kg/m2为宜,厚度约为0.4～0.5mm。涂完第一遍膜后,一般需固化5h以上,至指触基本不粘时,再按垂直方向进行第二遍涂膜。底板与墙连接的阴角部位,宜铺设纤维无纺布进行增强处理;管道、设备基础、地漏四周、地面阴阳角应增强涂刷;墙面离地面30cm以内都要涂膜,并应涂刷3～4遍。对平面基层以涂刷2～3遍为宜。根据国家规范防水涂膜厚度以不小于2mm为合格。③保护层施工:最后一道涂层尚未完全固化时,均匀撒上一些干燥、清洁的粗砂子,涂层干燥后即可抹上2～3cm厚的水泥砂浆保护层,或铺其它装饰面层。蓄水试验:涂膜完毕后采用蓄水检查法,门口用砂浆作挡水坝,地漏四周用物挡高,然后放水,蓄水最浅处不小于20mm,蓄水时间24h,检查是否有渗漏。质量验收:涂膜材料必须符合设计和规范标准,涂膜的涂刷方法、搭接、收头应符合规定,涂膜底膜应粘结牢固紧密,接缝严密,无损伤、空鼓等。防水层应涂刷均匀,与基层粘结牢固,表面平整、不得有流淌、皱折、鼓泡、露胎体和翘边等缺陷。注意事项:施工中必须注意防火及通风措施,配备防火器具,施工人员配戴手套和口罩等相应的防护用具,以防化学中毒。注意成品保护措施,下道工序施工时必须严格保证不得破坏防水涂膜层,以免影响防水效果。(南通四建集团有限公司杨立)卫生间聚氨酯防水涂膜的施工工艺
