MAPGIS使用教程

Mapgis图形编辑技巧

一、造线或矢量化时常用功能键

F5键(放大屏幕)：以当前光标为中心放大屏幕内容。

F6键(移动屏幕)：以当前光标为中心移动屏幕。

F7键(缩小屏幕)：以当前光标为中心缩小屏幕内容。

F8键(加点)：用来控制在输入线或矢量跟踪过程中需要加点的操作。按一次F8键，就在当前光标处加一点。

F9键(退点)：用来控制在造线或矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。

F11键(改向)：用来控制在造线或矢量跟踪过程中改变跟踪方向的操作。按一次F11键，就转到矢量线的另一端进行跟踪。

F12键(抓线上点)：在输入或矢量化一条线开始或结束时，可用F12功能键来捕捉需相连接的线头或线上点或靠近线。

Shift键(抓线上最近点)：在输入或矢量化一条线开始或结束时，按住Shift键用鼠标来捕捉需相连接的线上最近点。

Ctrl键(封闭线)：在输入或矢量化一条封闭线结束时，按住Ctrl键右击鼠标可使该线的首尾封闭。

二、如何进行符号库之间符号的拷贝

第一步：进"系统设置"，把系统库目录设置为源符号库所在的目录。

第二步：进入"输入编辑"，选择"系统库"菜单下的拷贝符号库。

第三步：系统要求选择目的符号库。系统会弹出显示两个符号的对话框。

第四步：在对话框的左边，选择要拷贝的符号，在右边给这个符号选择一个合适的位置，最好将此符号放置目的符号库的尾部。然后，选择红色的箭头，这样就实现了符号库之间的拷贝。用插入、删除的操作来实现符号库的编辑。按确定按钮后，退出操作。

三、几个MAPGIS 图形编辑技巧

1、数字“0”的巧用

1.1做图时经常遇到铁路、公路、高速公路交织穿插在一起。按一般的制图原则,有上下关系之分,高速公路在最上层,可压盖其它线状地物,高级道路可压盖低级道路,道路又可

以压盖河流。而作业者操作时往往容易忽视先后顺序,把应该是上层的内容绘到了下层,如果删除重绘,显然比较费工,在此介绍一种简单易行的操作方法:

山西地信数码科技公司 MAPGIS教程

8、系统弹出（如下图）对话框。在此对话框中选择我们新建好的空白文件夹。

此文件夹即为

新建好的空白文件夹

9、选择要裁剪的文件。这儿有两种情况：

①如果（左面窗口中）所有的文件都需要进行裁剪时，我们直接点击“添加全部”即可。

②如果（左面窗口中）只有一部分文件需裁剪时，我们要将所需裁剪的文件全部选中（即将

其选为蓝色）。然后点击“添加”→选择全部→设置“参数”（参数的设置参照下图即可）→

→单击“参数应用”（此时左下角的窗口中会显示出我们将要进行裁剪的图形文件）→单击

“装入裁剪框”（即我们在“输入编辑”中新建好的区文件）→单击“开始裁剪”→在右下

角窗口中的任意位置单击右键，在弹出的下拉菜单中选择“复位窗口”。这时裁剪后新的图

形文件就显示在此窗口中→退出。

5山西地信数码科技公司 MAPGIS教程

10、最后，我们可以在“输入编辑”中打开裁剪后的文件。（如下图） 此处为裁剪

范围。 此图为裁剪

后的新文件。

6山西地信数码科技公司 MAPGIS教程

本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@），我们

会及时改正，谢谢！

这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书

籍。

7山西地信数码科技公司 MAPGIS教程

MAPGIS打 印

(作者：sxmapgis)

功能:打印出图.

当一张图绘制完后，我们需要把它打印出来，具体步骤如下：

如果在准备出图的过程中，如果还要进行一些修改，在菜单栏上单击“返回编辑”。

1山西地信数码科技公司 MAPGIS教程

单击菜单栏“文件”中的“页面设置”，打开“工程输出编辑”面板。

在版面定义里选择“系统自动检测幅面”，系统会检测出一个与图像一样大小的宽度和高度，MAPGIS

有个不足之处是当页面的大小和图像大小相等时，输出时图像的外图框打印不全，所以再把页面的宽和高

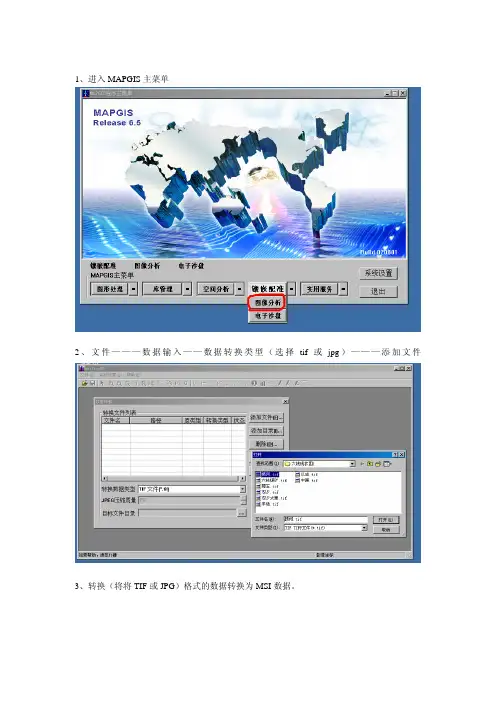

1、进入MAPGIS主菜单

2、文件———数据输入——数据转换类型（选择tif或jpg）———添加文件

3、转换（将将TIF或JPG）格式的数据转换为MSI数据。

4、文件——打开影像（打开上一步转换后保存的.msi影像）

5、镶嵌融合——删除所有控制点 6、镶嵌融合——添加控制点(选择图上控制点) 单击工作区添加控制点的地方，会放大显示，

调整好控制点位置后，按空格键，弹出输入新参照点坐标，如此重复添加控制点，直到个数

满足校正参数要求

点击右键——指针，然后点击控制点的十字丝处，（如目标太小，看不清楚，则点击右键—

—放大）。调整号控制点的位置，按空格键，弹处以下对话框：

输入控制点的坐标

确定

选择“是”

重复第六步骤，直到控制点足够（一般选择成矩形分布的四个控制点）。

7、.菜单“镶嵌融合”->“校正参数”，设置相应参数，不同阶的多项式几何校正变换需要不同的控制点数。（“镶嵌融合”——“控制点信息，校正预览”）

8、菜单“镶嵌融合”——“影像校正”

输入保存文件名，保存

9、菜单“文件”——“可视保存”

完成以上步骤，配准过程即完成。

如果需要将.MSI文件转换为jpg文件，方法如下：

菜单“文件”——“文件输出”——“添加文件”——“转换”

山西地信数码科技有限公司 MAPGIS教程

MAPGIS教程

山西地信数码科技有限公司

山西地信数码科技有限公司 MAPGIS教程

前 言

山西地信数码科技有限公司的前身是山西中地公司，是武汉中地

总公司在山西MAPGIS的唯一指定代理商，专门从事MAPGIS软件的销

售、二次开发和服务。

我公司自主开发的“柱状图成图系统”，为地质、煤炭等行业广

为使用。我公司利用多元化的无线通信技术为各类互联网或无线网络

设备（包括含有GPS功能移动手机和PDA）的移动用户提供一系列的

移动资源管理系统服务。

本教程主要是针对MAPGIS软件初学者编写的，内容包括了客户

在软件应用时遇到的热点难点问题解答，也包括一些心得体会文章和

快速入门法，如果想更深入的了解MAPGIS知识，请参阅MAPGIS相关

书籍。 山西地信数码科技有限公司 MAPGIS教程

目 录

利用经纬度值生成图框

（sxmapgis）

功能:利用经纬度值生图框

1、记下图幅左下角、右上角的经纬度值（即最小、最大经纬度值）

2、打开“MAPGIS主界面”→“实用服务”→“投影变换”（如下图）

3、“投影转换”在下拉菜单中选择“绘制投影经纬网”。

4

、在弹出的下列对话框中对应输入“最小起始经、纬度，最大结束

经、纬度”

“经纬度间隔”：这里输入的值，根据图纸的比例尺来确定。

若图纸的比例尺为1：10000，则在此输入“1”

若图纸的比例尺为1：1000，则在此输入“0.1”

5、单击“角度单位”在弹出的下列对话框中，按照下图设置即可：

6

、单击“投影参数”按照下列对话框中的参数设置即可：

7、上述参数设置好后，单击“确定”进入下列对话框。设置“比例

尺样式”及“图名”，然后“确定”。

8

、在弹出的下列对话框中的任意位置，单击右键。在下拉菜单中选

择“复位窗口”。

9、将要显示的文件选为“蓝色”，然后“确定”。

10、下图即为所生成的图框文件，将其保存即可。

本次操作结束，如发现有不清或不对的地方请与我们联系
