mapgis操作说明

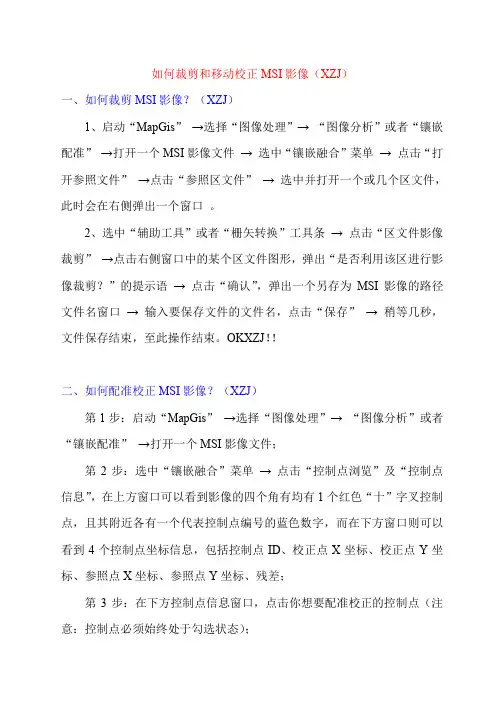

如何裁剪和移动校正MSI影像（XZJ）

一、如何裁剪MSI影像？（XZJ） 1、启动“MapGis” →选择“图像处理”→ “图像分析”或者“镶嵌

配准” →打开一个MSI影像文件 → 选中“镶嵌融合”菜单 → 点击“打

开参照文件” →点击“参照区文件” → 选中并打开一个或几个区文件，

此时会在右侧弹出一个窗口 。 2、选中“辅助工具”或者“栅矢转换”工具条 → 点击“区文件影像

裁剪” →点击右侧窗口中的某个区文件图形，弹出“是否利用该区进行影

像裁剪？”的提示语 → 点击“确认”，弹出一个另存为MSI影像的路径

文件名窗口 → 输入要保存文件的文件名，点击“保存” → 稍等几秒，

文件保存结束，至此操作结束。OKXZJ！！

二、如何配准校正MSI影像？（XZJ）

第1步：启动“MapGis” →选择“图像处理”→ “图像分析”或者

“镶嵌配准” →打开一个MSI影像文件；

第2步：选中“镶嵌融合”菜单 → 点击“控制点浏览”及“控制点

信息”，在上方窗口可以看到影像的四个角有均有1个红色“十”字叉控制

点，且其附近各有一个代表控制点编号的蓝色数字，而在下方窗口则可以

看到4个控制点坐标信息，包括控制点ID、校正点X坐标、校正点Y坐

标、参照点X坐标、参照点Y坐标、残差；

第3步：在下方控制点信息窗口，点击你想要配准校正的控制点（注

意：控制点必须始终处于勾选状态）； 第4步：选中“镶嵌融合”菜单 → 点击“更新控制点”工具条；

第5步：在上方MSI影像窗口找到相应控制点的新位置，点击，生成

一个红色“十”字叉控制点，然后按“空格键”就会弹出“请输入新的参

照点坐标”窗口，此处输入该控制点新位置的地理平面直角坐标依MSI影

像比例尺所对应的图面坐标值（注意：图面坐标的X值表示地理坐标Y值，

图面坐标的Y值表示地理坐标X值）→ 点击“确定” →弹出“是否更新

当前控制点” → 点击“是”，此时该控制点已更新好了。→→依次更新其

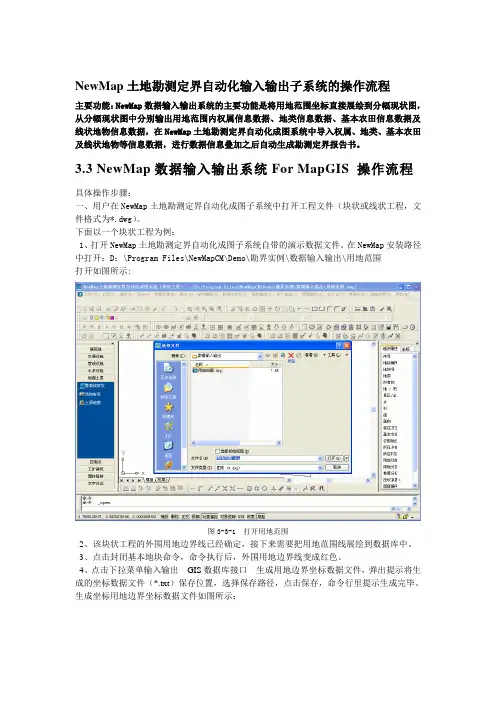

NewMap土地勘测定界自动化输入输出子系统的操作流程

主要功能：NewMap数据输入输出系统的主要功能是将用地范围坐标直接展绘到分幅现状图，从分幅现状图中分别输出用地范围内权属信息数据、地类信息数据、基本农田信息数据及线状地物信息数据，在NewMap土地勘测定界自动化成图系统中导入权属、地类、基本农田及线状地物等信息数据，进行数据信息叠加之后自动生成勘测定界报告书。

3.3 NewMap数据输入输出系统For MapGIS 操作流程

具体操作步骤：

一、用户在NewMap土地勘测定界自动化成图子系统中打开工程文件（块状或线状工程，文件格式为*.dwg）。

下面以一个块状工程为例：

1、打开NewMap土地勘测定界自动化成图子系统自带的演示数据文件。在NewMap安装路径中打开：D：\Program Files\NewMapCM\Demo\勘界实例\数据输入输出\用地范围

打开如图所示:

图3-3-1 打开用地范围

2、该块状工程的外围用地边界线已经确定，接下来需要把用地范围线展绘到数据库中。

3、点击封闭基本地块命令，命令执行后，外围用地边界线变成红色。

4、点击下拉菜单输入输出---GIS数据库接口---生成用地边界坐标数据文件，弹出提示将生成的坐标数据文件（*.txt）保存位置，选择保存路径，点击保存，命令行里提示生成完毕。生成坐标用地边界坐标数据文件如图所示：

图3-3-2 生成用地边界坐标文件

二、请用户打开NewMap数据输入输出系统For MapGIS接口，如图所示：

图3-3-3 NewMap数据输入输出For MapGIS系统界面

1、点击文件下拉菜单，打开MapGIS数据库文件D:\Program Files\NewMapCM\Demo\勘界实例\土地利用现状数据库实例\土地利用现状数据库,在屏幕操作区点击右键复位窗口。如图所示：

图3-3-4 MapGIS数据库文件

MAPGIS使用教程

一、软件安装和启动

2.双击安装包，按照提示完成软件安装；

3.双击桌面上的MAPGIS图标，启动软件。

二、数据导入和显示

1.打开软件后，点击“文件”菜单，选择“打开”；

2.在弹出的文件选择窗口中，找到需要导入的数据文件，点击“打开”；

3.在地图窗口中，可以看到导入的地图数据。

三、地图操作和显示

1.使用鼠标滚轮可以放大或缩小地图；

2.按住鼠标左键，在地图上拖动，可以移动地图的显示区域；

3.点击“放大”、“缩小”按钮，可以放大或缩小地图；

4.点击“全图”按钮，可以恢复到地图的全图显示；

5.双击地图上的其中一点，可以放大该点所在的区域。

2.在弹出的对话框中，选择需要创建的地图类型，如点状地图、线状地图、面状地图等；

五、地图分析和查询

1.点击“分析”菜单，选择“空间查询”； 2.在弹出的对话框中，选择需要查询的地图图层和查询方式；

3.点击“查询”按钮，可以得到符合查询条件的地图要素；

4.点击“统计”按钮，可以查看查询结果的统计信息。

六、地图输出和导出

1.点击“文件”菜单，选择“另存为图片”；

2.在弹出的文件保存窗口中，选择保存的文件格式和路径，点击“保存”按钮；

3.在指定的路径下，可以找到保存的地图图片文件。

七、数据导出和导入

1.点击“文件”菜单，选择“导出数据”；

2.在弹出的数据导出对话框中，选择需要导出的数据类型和导出路径，点击“导出”按钮；

3.在指定的路径下，可以找到导出的数据文件；

4.想要导入数据，点击“文件”菜单，选择“导入数据”，在弹出的数据导入对话框中选择数据文件进行导入。

八、地图符号和样式设置

1.点击“符号”菜单，选择“点符号”、“线符号”或“面符号”，进行符号样式的选择和设置；

2.在符号样式设置界面中，可以选择符号的颜色、大小、填充方式等参数； 3.点击“应用”按钮，可以在地图上看到符号样式的变化；

4.点击“保存”按钮，可以保存符号样式设置。

第1章 概述与安装

1.1 概述

MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。它是在享有盛誉的地图编辑出版系统 MAPCAD 基础上发展起来的，可对空间数据进行采集，存储，检索，分析和图形表示的计算机系统。MAPGIS 包括了 MAPCAD的全部基本制图功能 ，可以制作具有出版精度的十分复杂的地形图 、地质图，同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询 ，从而为多源地学信息的综合分析提供了一个理想的平台 。

MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业 ，在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统 、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发 。

1.2安装

1）系统要求：

硬件：CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器；

操作系统：Win9x、Win2000、WinNT 、WinXP或Win7系统；

输入设备：本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪；

输出设备：本单位主要使用的是Canon—IPF700型出图打印机。

2) 硬件的安装：

MAPGIS 硬件部分有加密狗，ISA 卡、PCI 卡三种，本单位主要为 MAPGIS USB 软件狗，在确保机器 BIOS 设置中 USB 设备未被禁止的条件下，Windows 98 和

Windows2000 自带的标准 USB 驱动程序均可支持 MAPGIS USB 软件狗工作。

3）软件的安装：

MAPGIS 安装程序的安装过程为：找到 MAPGIS 系统安装软件，双击SETUP 图标，系统自动安装软件，在 WIN2000/NT/XP 下安装时，应先运行 WINNT_DRV,提示成功后才可选择 SETUP 开始 MAPGIS 程序的安装；
