设备验收步骤

数控设备的安装调试及验收步骤

数控设备的安装、调试和验收是设备前期管理的重要环节。当机床运到后，首先要进行安装、调试、并进行试运行，精度验收合格后才能交付使用。多数数控机床都是分解为部件装箱运输，到位后再进行组装和重新调试。 一、 数控设备的安装 一般数控设备的安装可按以下步骤进行。

1. 开箱核查 数控设备到位后，设备管理部门要及时组织设备管理人员、设备安装人员、以及各采购员等开箱检查，如果是进口设备，还须有进口商务代理海关商检人员等。检验的主要内容是：1）装箱单；2）校对应有的随机操作、维修说明书、图样资料、合格证等技术文件；3）按合同规定，对照装箱单清点附件、备件、工具的数量、规格及完好状况；4）检查主机、数控柜、操作台等有无明显碰撞损伤、变形、受潮、锈蚀等，并填写“设备开箱验收登记卡”存档。 开箱验收如果发现货物损坏或遗漏，应及时与有关部门或外商联系解决。尤其是进口设备，应注意索赔期限。 2. 安装前的准备工作 认真阅读理解设备安装方面资料，了解生产厂家对机床基础的具体要求和组装要求，做好安装前的准备工作。 3. 部件组装 机床组装前要把导轨和各滑动面、接触面的防绣涂料清洗干净，把机床各部件，如数控柜、电气柜、立柱、刀库、机械手等组装成整机。组装时必须使用原来的定位销、定位块等定位元件，以便保证调整精度。 4. 油管、气管的连接 根据机床说明书中的电气接线图和气、液压管路图，将有关电缆和管道按标记一一对号接好。连接时特别要注意可靠的接触及密封，否则试机时，漏油、漏水，给试机带来麻烦。油管、气管连接中要特别防止异物从接口中进入管路，造成整个液压、气压系统故障。电缆和管路连接完毕后，做好各管线的固定，安装防护罩壳，保证整齐的外观。

5. 数控系统的连接 1） 外部电缆的连接 主要指数控装置与MDI/CRT单元、强电控制柜、机床操作面板、进给伺服电动机和主轴电动机动力线、反馈信号线的连接等，这些连接必须符合随机提供的连接手册的规定。 2）地线连接 一般采用辐射式接地法，即数控柜中的信号地与强电地、机床地等连接到公共接地点上，公共接地点再与大地相连。数控柜与强电柜之间的接地电缆的截面积要在5.5mm2以上。公共接地点与大地接触要好，接地电阻一般要求小于4~7Ω。

设备验收标准

一、 设备预验收：

预验收的目的是为了检查、验证设备能否满足生产车间的加工质量及生产率，检查供应商提供的资料、备件。预验收的依据是技术协议、审图纪要、CE标准（安全性能）。在设备预验收前，要根据技术协议规定，编制预验收计划，明确预验收通过的标准。

1. 预验收过程主要包括以下内容

1) 检验设备主要零部件是否按合同要求制造。

2) 各设备参数是否达到合同要求。

3) 检验设备几何精度及位置精度是否合格。

4) 设备各动作是否正确。

5) 对合同未要求部分检验，如发现不满意处可向生产厂家提出，以便及时改进。

6) 对试件进行加工，检查是否达到精度要求（必要时）。

7) 做好预验收记录，包括精度检验及要求改进之处，并由生产厂家签字。

2. 预验收结束后，与设备制造厂家签订预验收纪要，在预验收纪要中，需明确预验收存在的问题、需完成的整改项及完成时间。

二、 设备开箱验收及安装调试验收：

开箱验收的目的是检查供应商提供的设备在运输过程中是否有损坏，设备的技术资料是否齐备，设备零部件是否符合协议要 求。设备开箱验收过程主要包括以下内容：

1) 设备外观包装是否完好。 设备验收标准

2) 装箱设备的型号与技术协议的规定是否相符。

3) 按照装箱单清点零件、部件、备品备件、工具、

4) 附件、合格证、说明书和其他图纸、技术文件等是否齐全，有否缺损。

5) 检查设备外观有无严重的碰撞及表面漆皮脱落等情况，检查是否己影响到设备的精度和技术性能。

6) 检查设备有无锈蚀现象和防锈油质量，如发现有锈蚀或发现防锈油过期变质，应彻底清除重新更换，清除旧防锈油时应使用非金属刮具。未清洗过的滑动面，严禁移动以防损坏。

7) 核对设备平面布置图和电气线路与设备实际情况是否相符，检查地脚等有关尺寸，地脚螺栓、垫铁是否符合要求，电源接回线的位置及电气有关参数是否与说明书相符。在检查中要做详细检查记录。凡不满足上述规定，设备部门应尽快会同有关部门与供货单位联系解决，未解决之前，未经批准，设备不得投入使用。并由设备使用部门相关人员签字确认。

附件1：

设备验收步骤和注意事项

一、外观检验

1.对设备及外包装进行拍照记录，检查设备的外包装是否完好，有无破损、浸湿、受潮、变形等情况，对外包装箱的表面及封装状态进行检查；

2.检查设备和附件表面有无残损、锈蚀、碰伤等情况，重点检查主机、主要配件和主要工作面；

3.若发现包装有破损，设备和附件有损伤、锈蚀、使用过的迹象等问题，应作详细记录，并重点拍照留据，及时向供应商办理退换、索赔手续。

二、数量检验

1.数量检查时应以供货合同和装箱单为依据，检查主机、附件等设备规格、型号、配臵及数量，并逐件清查核对；

2.认真检查随机资料是否齐全，如说明书、产品检验合格证书、保修单等，计算机的相关技术资料应包括驱动程序等软件在内；

3.要注意检查设备的序列号和出厂编号，必要时可以进行网上核对；

4.认真作好开箱清点记录，写明地点、时间、参加人员、箱号、品名、应到和实到数量，如发现短缺、错发等问题，要及时作好记录并保留相关材料。

三、质量检验

1.设备加电测试之前，应检查所接电源，确保和设备电源要求一致；

2.设备应能够正常启动，运行期间无故障报错信息，应对设备进行至少48小时不间断的加电测试；

3.要严格按照合同条款、使用说明书、用户手册的规定和程序进行安装、调试；

4.对照产品说明书，检查设备的技术指标和硬件配臵是否达到要求；

5.设备试运行验收时要认真作好记录。若设备出现质量问题，应将详细情况书面通知供货单位和负责采购单位。

四、填写验收记录表

若外观验收、数量验收、质量验收结束后，发现任何一项不符合合同文件的要求，须得到供货方代表的认可（签字、盖章）。

若仪器设备经过测试，其配臵和性能达到合同规定的各项指标要求，应填写设备开箱清点记录表和设备加电测试记录表，作为设备验收文件的一部分。

五、提交内容

提交设备开箱清点记录表、设备加电检测记录表、设备开箱检验报告。序列号、现场照片等资料均作为验收的附件提交给部里。 附件2：

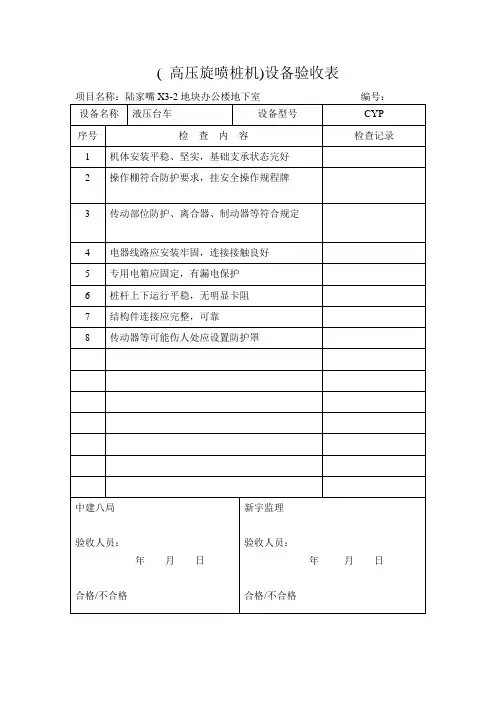

( 高压旋喷桩机)设备验收表

项目名称：陆家嘴X3-2地块办公楼地下室 编号：

设备名称 液压台车 设备型号 CYP

序号 检 查 内 容 检查记录

1 机体安装平稳、坚实，基础支承状态完好

2 操作棚符合防护要求，挂安全操作规程牌

3 传动部位防护、离合器、制动器等符合规定

4 电器线路应安装牢固，连接接触良好

5 专用电箱应固定，有漏电保护

6 桩杆上下运行平稳，无明显卡阻

7 结构件连接应完整，可靠

8 传动器等可能伤人处应设置防护罩

中建八局

验收人员：

年 月 日

合格/不合格

新宇监理

验收人员：

年 月 日

合格/不合格
