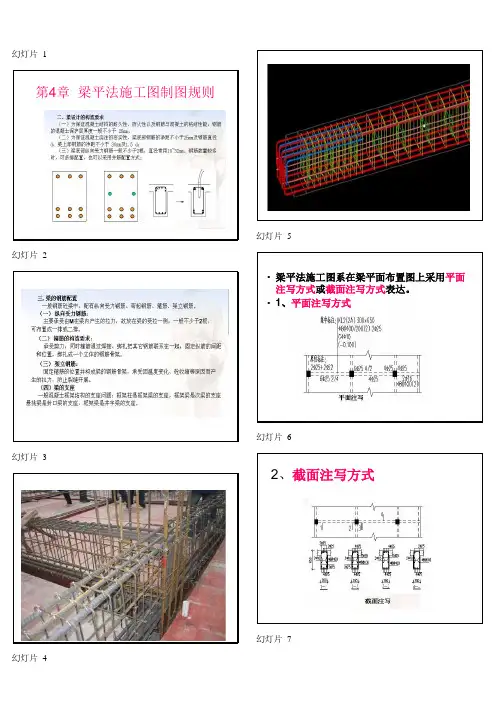

第4章梁平法施工图制图规则
幻灯片
2
幻灯片 3
幻灯片 4
幻灯片 5
•梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。•1、平面注写方式
幻灯片 6
2、截面注写方式
幻灯片 7
§1 平面注写方式•集中标注：表达梁的通用数值•原位标注：表达梁的特殊数值•当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
幻灯片
8
集中标注
幻灯片 9
原位标注
幻灯片 10 一、梁集中标注•梁集中标注的内容，五项必注值：•1、梁编号•2、梁截面尺寸•3、梁箍筋•4、梁上部通长筋或架立筋•5、梁侧面纵向构造钢筋或受扭钢筋•一项选注值：•梁顶面标高高差
幻灯片 11
1、梁编号
幻灯片 12
2、梁截面尺寸•等截面梁：b×h•加腋梁：b×hYc1xc2，c1为腋长，c2为腋高•有悬挑梁且根部和端部的高度不同：b×h1/h2
•H1根部高度，h2端部高度
幻灯片 13
幻灯片 14
3、梁箍筋•包括钢筋级别、直径、加密区、非加密区、肢数
幻灯片 15 幻灯片 16 4、梁上部通长筋或架立筋•用“+”讲通长筋和架立筋相联，角部纵筋写在加号前面，架立筋写在加号后面的括号内•梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，可用“；”加注下部纵筋
幻灯片 17
5、梁侧面纵向构造钢筋或受扭钢筋•纵向构造钢筋用“G”打头，接续注写设置在梁的两个侧面的总配筋值，且对称配置。
幻灯片 18
•受扭纵向钢筋用“N”打头，接续注写设置在梁的两个侧面的总配筋值，且对称配置。受扭纵向钢筋应满足梁侧面纵向构造钢筋的间距要求，且不再重复配置纵向构造钢筋。
幻灯片 19
6、梁顶面标高高差（选注值）
幻灯片
20
幻灯片 21
二、梁原位标注•（一）、梁支座上部纵筋，该部位含通长筋在内的所有纵筋•1、用“斜线”讲各排纵筋自上而下分开•2、 幻灯片 22
梁柱板钢筋平法标注图解(免费)
梁柱板钢筋平法标注图解
第一章 梁的结构和材料选择
1.1 梁的定义和用途
梁是建筑结构中的主要承重构件，用于承担楼板和荷载的传递。在建筑设计中，需要根据不同的要求选择适当的梁结构和材料。
1.2 梁的结构类型
常见的梁结构类型包括矩形梁、T形梁、圆形梁等。根据不同的荷载和跨度要求，选择合适的梁结构类型。
1.3 梁的材料选择
常见的梁材料包括钢筋混凝土、钢梁、木梁等。根据梁的用途和设计要求，选择合适的材料。
第二章 梁的平法标注方法
2.1 平法标注的目的
梁的平法标注是为了保证梁的几何形状和尺寸符合设计要求，保证梁在使用过程中能够承受荷载并稳定运行。
2.2 平法标注的内容平法标注的内容包括梁的长度、宽度、高度、厚度等主要尺寸。还包括梁上的构造细节和钢筋布置等信息。
2.3 平法标注的方法
平法标注可采用注释图、标注尺、示意图等方式进行。需要标注清晰、准确，方便施工人员理解和实施。
第三章 梁柱板钢筋平法标注图解
3.1 梁的平法标注图解
梁的平法标注图解是用于标注梁的尺寸、构造细节和钢筋布置的图纸。图解中应包括平面图和剖面图，确保标注清晰可读。
3.2 大梁平法标注图解
大梁平法标注图解要求详细标注大梁的尺寸、构造细节和钢筋布置等信息。图解中还应注明大梁的编号和位置，方便施工过程中的识别。
3.3 柱的平法标注图解
柱的平法标注图解要求详细标注柱的尺寸、构造细节和钢筋布置等信息。图解中还应注明柱的编号和位置，方便施工过程中的识别。
3.4 板的平法标注图解板的平法标注图解要求详细标注板的尺寸、构造细节和钢筋布置等信息。图解中还应注明板的编号和位置，方便施工过程中的识别。
附件：
1. 平法标注示意图
2. 梁柱板钢筋布置图
法律名词及注释：
1.《建筑法》：规定了建筑工程的法律责任和管理办法。
2.《土木工程施工管理条例》：对土木工程施工的管理要求进行了规范。
一、梁
1、平面注写方式

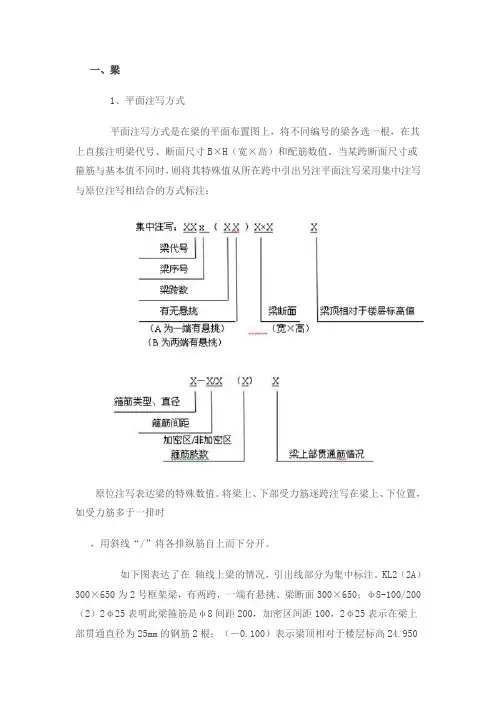

平面注写方式是在梁的平面布置图上，将不同编号的梁各选一根，在其上直接注明梁代号、断面尺寸B×H（宽×高）和配筋数值。当某跨断面尺寸或箍筋与基本值不同时，则将其特殊值从所在跨中引出另注平面注写采用集中注写与原位注写相结合的方式标注：
原位注写表达梁的特殊数值。将梁上、下部受力筋逐跨注写在梁上、下位置，如受力筋多于一排时
，用斜线“/”将各排纵筋自上而下分开。
如下图表达了在 轴线上梁的情况，引出线部分为集中标注。KL2（2A）300×650为2号框架梁，有两跨，一端有悬挑、梁断面300×650；φ8-100/200
（2）2φ25表明此梁箍筋是φ8间距200，加密区间距100，2φ25表示在梁上部贯通直径为25mm的钢筋2根；（－0.100）表示梁顶相对于楼层标高24.950低0.100m，在 轴与①～②轴之间梁下部中间段6φ252/4为该跨梁下部配筋，上一排纵筋为2φ25，下一排纵筋为4φ25全部伸入支座。在①轴处梁上部注写的2φ25+2φ22 ，表示梁支座上部有四根纵筋，2φ25放在角部，2φ22放在中部。当梁支座两边的上部纵筋相同时，可仅在一边标注配筋值，另一边省略不注，如②轴梁上端所示。当集中注写的数值中某一项（或几项）数值不适用于某跨或某悬挑部分时，则按其不同数值原位注写在该跨或该悬挑部分处，施工时，按原位标注的数值优先选用。如③轴右侧悬挑梁部分，下部标注φ8-100，表示悬挑部分的箍筋通长都为φ8间距100的两肢箍。
梁支座上部纵筋的长度根据梁的不同编号类型，按标准中的相关规定执行。
2. 截面注写方式 是将断面号直接画在平面梁配筋图上，断面详图画在本图或其它图上。截面注写方式既可以单独使用，也可与平面注写方式结合使用，如在梁密集区，采用截面注写方式可使图面清晰。
下图为平面注写和截面注写结合使用的图例。图中吊筋直接画在平面图中的主梁上，用引线注明总配筋值，如L3中吊筋2φ18。

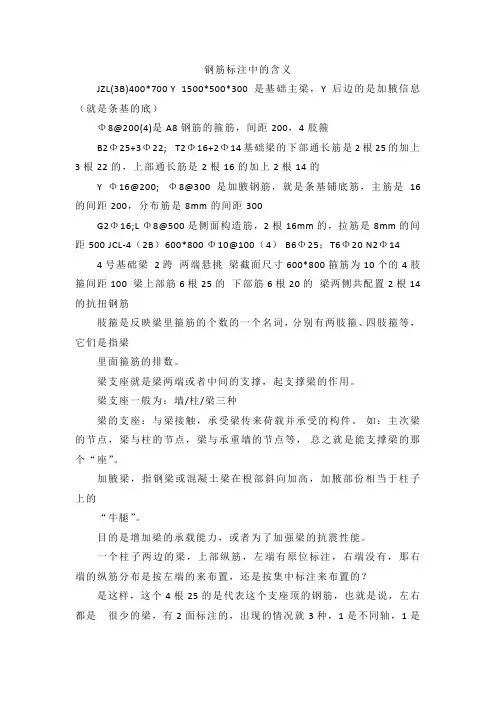

钢筋标注中的含义
JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）
Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍
B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的
Y Φ16@200; Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300
G2Φ16;L Φ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800 Φ10@100（4） B6Φ25；T6Φ20 N2Φ14
4号基础梁 2跨 两端悬挑 梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的 下部筋6根20的 梁两侧共配置2根14的抗扭钢筋
肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁
里面箍筋的排数。
梁支座就是梁两端或者中间的支撑，起支撑梁的作用。
梁支座一般为：墙/柱/梁三种
梁的支座：与梁接触，承受梁传来荷载并承受的构件。 如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等， 总之就是能支撑梁的那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的
“牛腿”。
目的是增加梁的承载能力，或者为了加强梁的抗震性能。
一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？
是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是 很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。
井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。这种一
般用在楼板是正方形或者长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.
