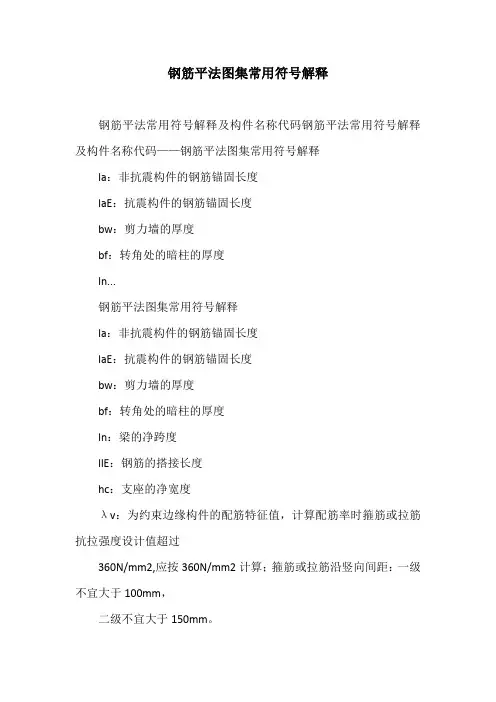

钢筋平法图集常用符号解释
钢筋平法常用符号解释及构件名称代码钢筋平法常用符号解释及构件名称代码——钢筋平法图集常用符号解释
la：非抗震构件的钢筋锚固长度
laE：抗震构件的钢筋锚固长度
bw：剪力墙的厚度
bf：转角处的暗柱的厚度
ln...
钢筋平法图集常用符号解释
la：非抗震构件的钢筋锚固长度
laE：抗震构件的钢筋锚固长度
bw：剪力墙的厚度
bf：转角处的暗柱的厚度
ln：梁的净跨度
llE：钢筋的搭接长度
hc：支座的净宽度
λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过
360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，
二级不宜大于150mm。 bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；
加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码：
1、柱
KZ-框架柱 KZZ-框支柱
XZ-芯柱
LZ-梁上柱
QZ-剪力墙上柱
2、剪力墙
（1）墙柱
YDZ-约束边缘端柱
YAZ-约束边缘暗柱
YYZ-约束边缘翼墙柱
YJZ-约束边缘转角柱
GDZ-构造边缘端柱
GAZ-构造边缘暗柱
GYZ-构造边缘翼墙柱
GJZ-构造边缘转角柱
AZ-非边缘暗柱
结构施工图平面标注法基本知识
结构施工图的绘制
10. 1 概述
10.1.1 目标和要求
施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
10.1.2 结构施工图的绘制方法
钢筋混凝土结构构件配筋图的表示方法有三种：
一、详图法。它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。
二、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容
钢筋平法图集常用符号解释
钢筋平法常用符号解释及构件名称代码钢筋平法常用符号解释及构件名称代码——钢筋平法图集常用符号解释
la：非抗震构件的钢筋锚固长度
laE：抗震构件的钢筋锚固长度
bw：剪力墙的厚度
bf：转角处的暗柱的厚度
ln...
钢筋平法图集常用符号解释
la：非抗震构件的钢筋锚固长度
laE：抗震构件的钢筋锚固长度
bw：剪力墙的厚度
bf：转角处的暗柱的厚度
ln：梁的净跨度
llE：钢筋的搭接长度
hc：支座的净宽度
λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过
360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，
二级不宜大于150mm。 bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；
加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码：
1、柱
KZ-框架柱 KZZ-框支柱
XZ-芯柱
LZ-梁上柱
QZ-剪力墙上柱
2、剪力墙
（1）墙柱
YDZ-约束边缘端柱
YAZ-约束边缘暗柱
YYZ-约束边缘翼墙柱
YJZ-约束边缘转角柱
GDZ-构造边缘端柱
GAZ-构造边缘暗柱
GYZ-构造边缘翼墙柱
GJZ-构造边缘转角柱
AZ-非边缘暗柱
幻灯片 1
第4章梁平法施工图制图规则
幻灯片
2
幻灯片 3
幻灯片 4
幻灯片 5
•梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。•1、平面注写方式
幻灯片 6
2、截面注写方式
幻灯片 7
§1 平面注写方式•集中标注：表达梁的通用数值•原位标注：表达梁的特殊数值•当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
幻灯片
8
集中标注
幻灯片 9
原位标注
幻灯片 10 一、梁集中标注•梁集中标注的内容，五项必注值：•1、梁编号•2、梁截面尺寸•3、梁箍筋•4、梁上部通长筋或架立筋•5、梁侧面纵向构造钢筋或受扭钢筋•一项选注值：•梁顶面标高高差
幻灯片 11
1、梁编号
幻灯片 12
2、梁截面尺寸•等截面梁：b×h•加腋梁：b×hYc1xc2，c1为腋长，c2为腋高•有悬挑梁且根部和端部的高度不同：b×h1/h2
•H1根部高度，h2端部高度
幻灯片 13
幻灯片 14
3、梁箍筋•包括钢筋级别、直径、加密区、非加密区、肢数
幻灯片 15 幻灯片 16 4、梁上部通长筋或架立筋•用“+”讲通长筋和架立筋相联，角部纵筋写在加号前面，架立筋写在加号后面的括号内•梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，可用“；”加注下部纵筋
幻灯片 17
5、梁侧面纵向构造钢筋或受扭钢筋•纵向构造钢筋用“G”打头，接续注写设置在梁的两个侧面的总配筋值，且对称配置。
幻灯片 18
•受扭纵向钢筋用“N”打头，接续注写设置在梁的两个侧面的总配筋值，且对称配置。受扭纵向钢筋应满足梁侧面纵向构造钢筋的间距要求，且不再重复配置纵向构造钢筋。
幻灯片 19
6、梁顶面标高高差（选注值）
幻灯片
20
幻灯片 21
二、梁原位标注•（一）、梁支座上部纵筋，该部位含通长筋在内的所有纵筋•1、用“斜线”讲各排纵筋自上而下分开•2、 幻灯片 22
