300x800坡屋面斜梁模板钢管支撑架计算书

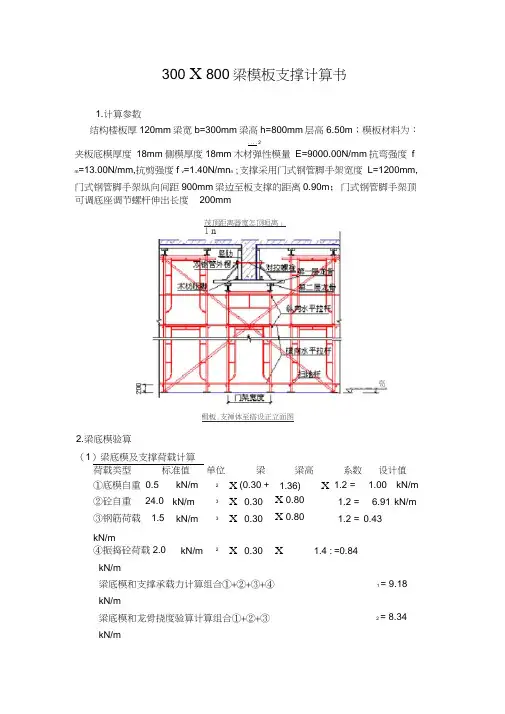

300 X 800梁模板支撑计算书1.计算参数结构楼板厚120mm 梁宽b=300mm 梁高h=800mm 层高6.50m ；模板材料为：. . . . 2夹板底模厚度18mm 侧模厚度18mm 木材弹性模量 E=9000.00N/mm 抗弯强度 fm=13.00N/mm,抗剪强度f v =1.40N/mn n ;支撑采用门式钢管脚手架宽度 L=1200mm,门式钢管脚手架纵向间距900mm 梁边至板支撑的距离0.90m ；门式钢管脚手架顶2.梁底模验算（1）梁底模及支撑荷载计算荷载类型 标准值 单位梁宽 梁高 系数 设计值 ①底模自重 0.5kN/m2 X (0.30 + 1.36)X 1.2 = 1.00 kN/m②砼自重 24.0 kN/m 3 X 0.30 X 0.801.2 =6.91 kN/m③钢筋荷载 1.5 kN/m3X 0.30 X 0.801.2 = 0.43kN/m④振捣砼荷载2.0 kN/m2X 0.30 X1.4 : =0.84kN/m梁底模和支撑承载力计算组合①+②+③+④ kN/m梁底模和龙骨挠度验算计算组合①+②+③ kN/m可调底座调节螺杆伸出长度 200mm1= 9.182= 8.34高茂顶距离器宽怎顶晅离」1 n楫板.支禅体至搭设正立面图(2)梁底模板验算第一层龙骨间距L=200mm计算跨数五跨；底模厚度h=18mm板模宽度b=300mm ；W=bh /6 =300.00 X 18.00 2/6=16200mrn ;I=bh3/12=300X 183/12=145800mrh1) 抗弯强度验算弯矩系数如-0.1052 2 6M=K・q i L =-0.105 X 9.18 X 0.20 X 10 =-38556N.mm=-0.04kN.m(T =M/W=38556/16200=2.38N/mm梁底模抗弯强度c =2.38N/mm<f n=13.00N/mm,满足要求。

梁侧模板计算书一、梁侧模板基本参数计算断面宽度300mm ，高度800mm ，两侧楼板厚度100mm 。

模板面板采用普通胶合板。

内龙骨布置3道，内龙骨采用50×100mm 木方。

外龙骨间距500mm ，外龙骨采用150×100mm 木方。

对拉螺栓布置2道，在断面内水平间距25+250mm ，断面跨度方向间距500mm ，直径16mm 。

面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方剪切强度1.3N/mm 2，抗弯强度13.0N/mm 2，弹性模量9500.0N/mm 2。

32532525250800m m300m m模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 c —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.800m ；1—— 外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=19.200kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×19.200=17.280kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×6.000=5.400kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照简支梁计算。

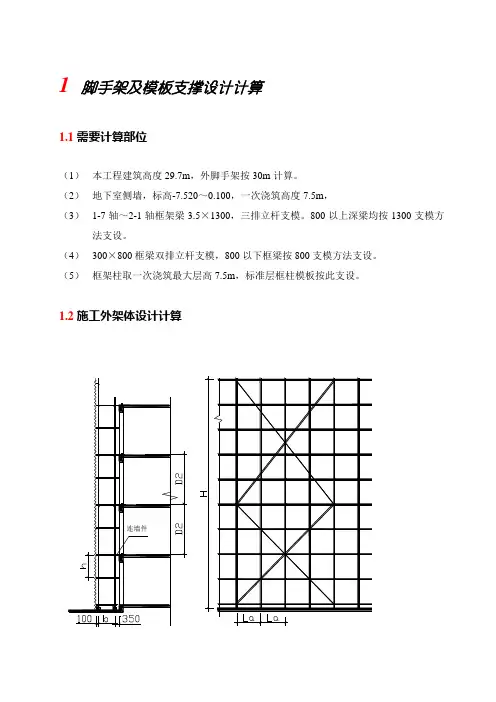

1 脚手架及模板支撑设计计算
1.1需要计算部位
（1）本工程建筑高度29.7m，外脚手架按30m计算。

（2）地下室侧墙，标高-7.520～0.100，一次浇筑高度7.5m，
（3）1-7轴～2-1轴框架梁3.5×1300，三排立杆支模。

800以上深梁均按1300支模方法支设。

（4）300×800框梁双排立杆支模，800以下框梁按800支模方法支设。

（5）框架柱取一次浇筑最大层高7.5m，标准层框柱模板按此支设。

1.2施工外架体设计计算
计算简图
1.3模板工程施工设计计算
部位：一般框架梁，梁高800以上，取本工程最大梁高1300。

计算简图
大梁模板φ48钢管三排支撑计算
部位：一般框架梁，梁高800以下。

部位：一般框架柱，层高取一次浇筑最大层高7.5m
部位：地下人防单层高度7.5m剪力墙
墙体--胶合板方案计算
工程名称部位
部位：剧场净空高度20m。

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-20177、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性二、荷载设计风荷载参数：三、模板体系设计荷载系数参数表：设计简图如下：平面图立面图四、面板验算取单位宽度b=1000mm，按二等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q1k]×b=1×[1.3×(0.1+(24+1.5)×0.85)+1.5×0.9×3]×1＝32.358kN/mq1静＝γ0×1.3×[G1k+(G2k+G3k)×h]×b＝1×1.3×[0.1+(24+1.5)×0.85]×1＝28.307kN/mq1活＝γ0×1.5×γL×Q1k×b＝1×1.5×0.9×3×1＝4.05kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.85)]×1＝21.775kN/m计算简图如下：1、强度验算M max＝0.125q1L2＝0.125×32.358×0.152＝0.091kN·mσ＝M max/W＝0.091×106/37500＝2.427N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.521q2L4/(100EI)=0.521×21.775×1504/(100×5400×281250)＝0.038mm≤[ν]＝L/250＝150/250＝0.6mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375q1静L+0.437q1活L=0.375×28.307×0.15+0.437×4.05×0.15＝1.858kN R2=1.25q1L=1.25×32.358×0.15＝6.067kN标准值(正常使用极限状态)R1'=R3'=0.375q2L=0.375×21.775×0.15＝1.225kNR2'=1.25q2L=1.25×21.775×0.15＝4.083kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.858/1＝1.858kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2]/b = Max[6.067]/1= 6.067kN/m梁底面板传递给右边小梁线荷载：q1右＝R3/b=1.858/1＝1.858kN/m小梁自重：q2＝1×1.3×(0.3-0.1)×0.3/2 =0.039kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.3×0.5×0.85=0.552kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.3×0.5×(0.85-0.13)=0.468kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×((0.9-0.45)-0.3/2)/2×1=1.341kN/m左侧小梁荷载q左＝q1左+q2+q3左=1.858+0.039+0.552=2.449kN/m中间小梁荷载q中= q1中+ q2=6.067+0.039=6.106kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.858+0.039+0.468+1.341=3.706kN/m 小梁最大荷载q=Max[q左,q中,q右]=Max[2.449,6.106,3.706]=6.106kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=1.225/1＝1.225kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2']/b = Max[4.083]/1= 4.083kN/m梁底面板传递给右边小梁线荷载：q1右'＝R3'/b=1.225/1＝1.225kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/2 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×0.85=0.425kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.85-0.13)=0.36kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.13)]×((0.9-0.45)-0.3/2)/2×1=0.564kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'=1.225+0.03+0.425=1.68kN/m中间小梁荷载q中'= q1中'+ q2'=4.083+0.03=4.113kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =1.225+0.03+0.36+0.564=2.179kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[1.68,4.113,2.179]=4.113kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×6.106×0.452，0.5×6.106×0.22]＝0.155kN·mσ=M max/W=0.155×106/24500=6.308N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×6.106×0.45，6.106×0.2]＝1.717kN τmax=3V max/(2bh0)=3×1.717×1000/(2×30×70)＝1.227N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×4.113×4504/(100×9350×85.75×104)＝0.11mm≤[ν]＝l1/250＝450/250＝1.8mmν2＝q'l24/(8EI)＝4.113×2004/(8×9350×85.75×104)＝0.103mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×6.106×0.45,0.375×6.106×0.45+6.106×0.2]=3.435kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.378kN,R2=3.435kN,R3=2.085kN 正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×4.113×0.45,0.375×4.113×0.45+4.113×0.2]=2.314kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=0.945kN,R2'=2.314kN,R3'=1.226kN 六、主梁验算1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.18×106/4490=40.164N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝1.718kNτmax=2V max/A=2×1.718×1000/424＝8.102N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.032mm≤[ν]＝L/250＝300/250＝1.2mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.258kN，R2=3.353kN，R3=4.06kN，R4=0.258kN正常使用极限状态支座反力依次为R1'=0.174kN，R2'=2.276kN，R3'=2.557kN，R4'=0.174kN 七、纵向水平钢管验算R＝max[R1，R2，R3，R4]=max[0.258，3.353，4.06，0.258]=4.06kN，R'＝max[R1'，R2'，R3'，R4']＝max[0.174，2.276，2.557，0.174]=2.557kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.639×106/4490＝142.422N/mm2≤[f]＝205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝2.639kNτmax＝2V max/A=2×2.639×1000/424＝12.448N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.97mm≤[ν]＝L/250＝900/250＝3.6mm满足要求！4、支座反力计算支座反力依次为R1=5.481kN，R2=8.729kN，R3=8.729kN，R4=5.481kN同理可得：立杆所受支座反力依次为R1=0.555kN，R2=7.209kN，R3=8.729kN，R4=0.555kN八、扣件抗滑移验算扣件最大受力N＝max[R1，R2，R3，R4]＝8.729kN≤R c=k c×12=0.85×12=10.2kN满足要求！九、立杆验算1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/15.9=165.535≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/15.9=191.258查表得：φ＝0.1972、风荷载计算M wd＝γ0×γL×φwγQ×Mωk=γ0×γL×φwγQ×(ζ2×ωk×l a×h2/10)＝1×0.9×0.6×1.5×(1×0.04×0.9×1.52/10)＝0.007kN·m3、稳定性计算R1＝0.555kN，R2＝7.209kN，R3＝8.729kN，R4＝0.555kN梁两侧立杆承受楼板荷载：右侧楼板传递给梁右侧立杆荷载:N边=1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×(0.9+0.9-0.45-0.3/2)/2×0.9=4.829kNN d＝max[R1，R2，R3，R4+N边]+1×1.3×0.15×(6.45-0.85)＝max[0.555，7.209，8.729，0.555+4.829]+1.092＝9.821kNf d＝N d/(φA)+M wd/W＝9821.099/(0.197×424)+0.007×106/4490＝119.138N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=6.45/36=0.179≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.9×0.96=0.864kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.9×1×0.362=0.326kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×6.452×0.864+6.45×0.326=20.074kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=362×0.9×[0.15×6.45/(0.9×0.9)+0.5]+2×1×36/2=2 012.4kN.m≥3γ0M ok =3×1×20.074=60.221kN.M满足要求！十二、立杆地基基础计算立杆底垫板的底面平均压力p＝N/(m f A)＝9.821/(1×0.15)＝65.474kPa≤γu f ak＝1.254×140 =175.56kPa满足要求！。

300×800梁模板支撑计算书1.计算参数结构楼板厚120mm,梁宽b=300mm,梁高h=800mm,层高6.50m；模板材料为：2,抗弯强度18mm；木材弹性模量E=9000.00N/mm夹板底模厚度18mm,侧模厚度22 ；支撑采用门式钢管脚手架宽度f=1.40N/mmf=13.00N/mmL=1200mm, ,抗剪强度vm门式钢管脚手架纵向间距900mm,梁边至板支撑的距离0.90m；门式钢管脚手架顶可调底座调节螺杆伸出长度200mm。

2.梁底模验算 1）梁底模及支撑荷载计算（设计值系数梁高标准值单位梁宽荷载类型2 1.00 kN/m× 1.2 = ①底模自重0.5 kN/m × (0.30 + 1.36)3 1.2 = 6.91 kN/m × 0.30 × 0.80 ×②砼自重 24.0 kN/m3×0.30 × 0.80 × 1.2 = 0.43 ③钢筋荷载 1.5 kN/mkN/m2 1.4 = 0.84 2.0 kN/m④振捣砼荷载× 0.30 ×kN/m = 9.18 q梁底模和支撑承载力计算组合①＋②＋③＋④1kN/m = 8.34 q梁底模和龙骨挠度验算计算组合①＋②＋③2kN/m （2）梁底模板验算第一层龙骨间距L=200mm,计算跨数五跨；底模厚度h=18mm,板模宽度 223；/6=16200mm=/6300.00×18.00 b=300mm； W=bh334；/12=145800mm/12=300×18 I=bh1）抗弯强度验算弯矩系数K=-0.105M2 26=-38556N.mm=-0.04kN.m ×10=-0.105×9.18×0.20M=K·qL1M2=M/W=38556/16200=2.38N/mmσ22,满足要求。

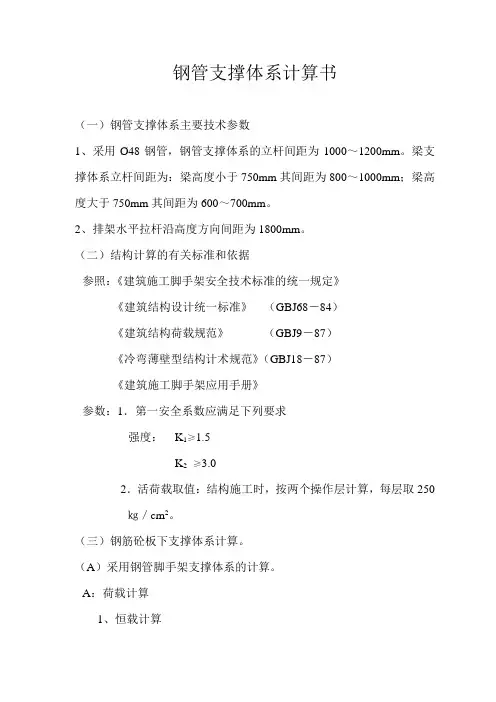

钢管支撑体系计算书（一）钢管支撑体系主要技术参数1、采用Ø48钢管，钢管支撑体系的立杆间距为1000～1200mm。

梁支撑体系立杆间距为：梁高度小于750mm其间距为800～1000mm；梁高度大于750mm其间距为600～700mm。

2、排架水平拉杆沿高度方向间距为1800mm。

（二）结构计算的有关标准和依据参照：《建筑施工脚手架安全技术标准的统一规定》《建筑结构设计统一标准》（GBJ68－84）《建筑结构荷载规范》（GBJ9－87）《冷弯薄壁型结构计术规范》（GBJ18－87）《建筑施工脚手架应用手册》参数：1．第一安全系数应满足下列要求强度：K1≥1.5K2≥3.02．活荷载取值：结构施工时，按两个操作层计算，每层取250㎏／cm2。

（三）钢筋砼板下支撑体系计算。

（A）采用钢管脚手架支撑体系的计算。

A：荷载计算1、恒载计算a．平板的模板及小楞：取0.3kN／m2 荷载分项系数取1.2b．钢筋砼自重标准值：取0.3kN／m2 荷载分项系数取1.22、施工荷载：取250 kN／m23、按两个标准层计算荷载：P＝（0.3×1.2＋0.3×1.2＋0.25×1.4）×2＝2.14 kN／m2荷载分项系数取1.2B：立杆强度验算钢管选用Ø48，其壁厚为3.5mm，A＝4.89cm2 ,I1＝12.19cm4a.确定立杆的长度L0L0＝µ1h 查表得µ1＝0.76L0＝0.76×1.8＝136.8 cmb. 立杆长细比λ:L／I＝136.8／1.73＝79.08＜[λ]＝150满足要求。

C：稳定性验算验算系数取3б＝N／(ψA×f)＝2146／(3×4.89×100)＝145.8<[f]＝215符合要求。

（B）、采用定型门式脚手架作体系的计算按产品设计承载力标准，单榀脚手架在稳定安全系数为3时，其承载力为3050㎏，而实际荷载仅为1345×2＝2790㎏，小于设计承载力。

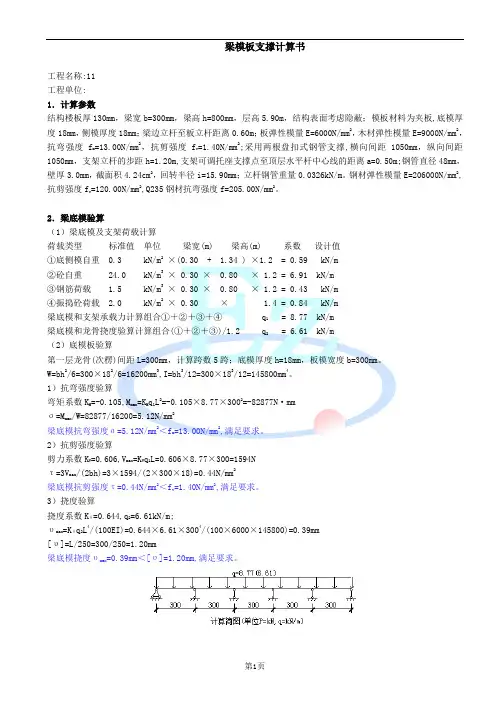

梁模板支撑计算书工程名称:11工程单位:1．计算参数结构楼板厚130mm，梁宽b=300mm，梁高h=800mm，层高5.90m，结构表面考虑隐蔽；模板材料为夹板,底模厚度18mm，侧模厚度18mm；梁边立杆至板立杆距离0.60m；板弹性模量E=6000N/mm2，木材弹性模量E=9000N/mm2，抗弯强度f m=13.00N/mm2，抗剪强度f v=1.40N/mm2;采用两根盘扣式钢管支撑,横向间距1050mm，纵向间距1050mm，支架立杆的步距h=1.20m,支架可调托座支撑点至顶层水平杆中心线的距离a=0.50m;钢管直径48mm，壁厚3.0mm，截面积4.24cm2，回转半径i=15.90mm；立杆钢管重量0.0326kN/m。

钢材弹性模量E=206000N/mm2,抗剪强度f v=120.00N/mm2,Q235钢材抗弯强度f=205.00N/mm2。

2．梁底模验算（1）梁底模及支架荷载计算荷载类型标准值单位梁宽(m) 梁高(m) 系数设计值①底侧模自重 0.3 kN/m2×(0.30 + 1.34 ) ×1.2 = 0.59 kN/m②砼自重 24.0 kN/m3× 0.30 × 0.80 × 1.2 = 6.91 kN/m③钢筋荷载 1.5 kN/m3× 0.30 × 0.80 × 1.2 = 0.43 kN/m④振捣砼荷载 2.0 kN/m2× 0.30 × 1.4 = 0.84 kN/m梁底模和支架承载力计算组合①＋②＋③＋④ q1 = 8.77 kN/m梁底模和龙骨挠度验算计算组合(①＋②＋③)/1.2 q2 = 6.61 kN/m（2）底模板验算第一层龙骨(次楞)间距L=300mm，计算跨数5跨；底模厚度h=18mm，板模宽度b=300mm。

W=bh2/6=300×182/6=16200mm3,I=bh3/12=300×183/12=145800mm4。

300×800梁模板支撑计算书1.计算参数结构楼板厚120mm,梁宽b=300mm,梁高h=800mm,层高6.50m；模板材料为：2,抗弯强度18mm；木材弹性模量E=9000.00N/mm夹板底模厚度18mm,侧模厚度22 ；支撑采用门式钢管脚手架宽度f=1.40N/mmf=13.00N/mmL=1200mm, ,抗剪强度vm门式钢管脚手架纵向间距900mm,梁边至板支撑的距离0.90m；门式钢管脚手架顶可调底座调节螺杆伸出长度200mm。

2.梁底模验算 1）梁底模及支撑荷载计算（设计值系数梁高标准值单位梁宽荷载类型2 1.00 kN/m× 1.2 = ①底模自重0.5 kN/m × (0.30 + 1.36)3 1.2 = 6.91 kN/m × 0.30 × 0.80 ×②砼自重 24.0 kN/m3×0.30 × 0.80 × 1.2 = 0.43 ③钢筋荷载 1.5 kN/mkN/m2 1.4 = 0.84 2.0 kN/m④振捣砼荷载× 0.30 ×kN/m = 9.18 q梁底模和支撑承载力计算组合①＋②＋③＋④1kN/m = 8.34 q梁底模和龙骨挠度验算计算组合①＋②＋③2kN/m （2）梁底模板验算第一层龙骨间距L=200mm,计算跨数五跨；底模厚度h=18mm,板模宽度 223；/6=16200mm=/6300.00×18.00 b=300mm； W=bh334；/12=145800mm/12=300×18 I=bh1）抗弯强度验算弯矩系数K=-0.105M2 26=-38556N.mm=-0.04kN.m ×10=-0.105×9.18×0.20M=K·qL1M2=M/W=38556/16200=2.38N/mmσ22,满足要求。

（300厚）楼板模板支架计算书工程名称计算部位计算参数计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

模板支架搭设高度为6.0米，立杆的纵距 b=0.90米，立杆的横距 l=0.90米，立杆的步距 h=1.50米。

梁顶托采用80×80mm木方。

采用的钢管类型为φ48×3.0。

计算简图材料特性面板的厚度18.00mm，面板剪切强度设计值 1.40N/mm2，面板抗弯强度设计值15.0N/mm2，面板的弹性模量6000N/mm2；木方抗剪强度设计值1.60N/mm2；木方抗弯强度设计值13.0N/mm2；木方的弹性模量9500N/mm2序号计算要点详细计算过程结论计算过程及结论模板面板计算1.抗弯强度计算f=M/W=0.086×1000×1000/48600=1.770N/mm2面板的抗弯强度验算 f小于15.00N/mm2满足要求!2.抗剪计算T=3×1720.000/(2×900.000×18.000)=0.159N/mm2截面抗剪强度设计值 [T]=1.400N/mm2满足要求!3.挠度计算面板最大挠度计算值v =0.677×4.815×3004/(100×6000×437400)=0.101mm面板的最大挠度小于300.0/250满足要求!支撑木方的计算1. 木方抗弯计算强度f=M/W=0.26×106/42666.7=6.048N/mm2木方的抗弯计算强度小于13.00N/mm2满足要求!2抗剪强度计算T=3×1720.44/(2×40.0×80.0)=0.806N/mm2截面抗剪强度设计值 [T]=1.60N/mm满足要求!3.挠度验算v=0.677×1.61×900.04/(100×9500.00×1706666.8)=0.440mm木方的最大挠度小于900.0/250满足要求!纵向支撑钢管计算1.顶托梁抗弯强度计算f=M/W=0.903×106/85333.3=10.582N/mm2抗弯计算强度小于13.0N/mm2满足要求!。

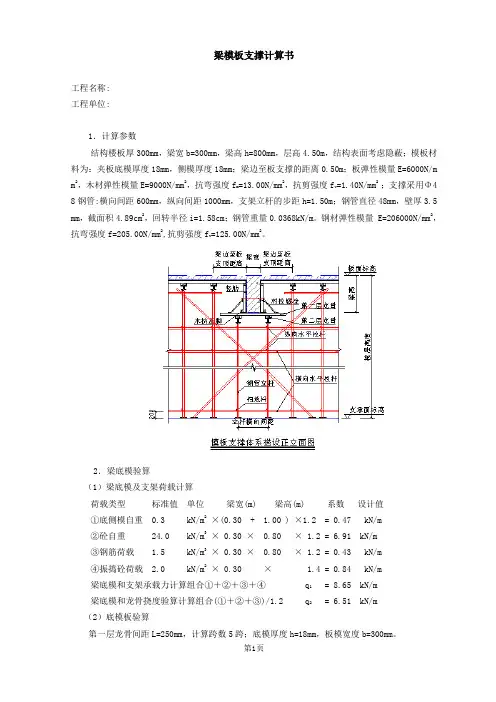

梁模板支撑计算书工程名称:工程单位:1．计算参数结构楼板厚300mm，梁宽b=300mm，梁高h=800mm，层高4.50m，结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm，侧模厚度18mm；梁边至板支撑的距离0.50m；板弹性模量E=6000N/m m2，木材弹性模量E=9000N/mm2，抗弯强度f m=13.00N/mm2，抗剪强度f v=1.40N/mm2 ；支撑采用Φ4 8钢管:横向间距600mm，纵向间距1000mm，支架立杆的步距h=1.50m；钢管直径48mm，壁厚3.5 mm，截面积4.89cm2，回转半径i=1.58cm；钢管重量0.0368kN/m。

钢材弹性模量 E=206000N/mm2，抗弯强度f=205.00N/mm2,抗剪强度f v=125.00N/mm2。

2．梁底模验算（1）梁底模及支架荷载计算荷载类型标准值单位梁宽(m) 梁高(m) 系数设计值①底侧模自重 0.3 kN/m2×(0.30 + 1.00 ) ×1.2 = 0.47 kN/m②砼自重 24.0 kN/m3× 0.30 × 0.80 × 1.2 = 6.91 kN/m③钢筋荷载 1.5 kN/m3× 0.30 × 0.80 × 1.2 = 0.43 kN/m④振捣砼荷载 2.0 kN/m2× 0.30 × 1.4 = 0.84 kN/m梁底模和支架承载力计算组合①＋②＋③＋④ q1 = 8.65 kN/m梁底模和龙骨挠度验算计算组合(①＋②＋③)/1.2 q2 = 6.51 kN/m（2）底模板验算第一层龙骨间距L=250mm，计算跨数5跨；底模厚度h=18mm，板模宽度b=300mm。

W=bh2 /6=300×182/6=16200mm3， I=bh3/12=300×183/12=145800mm4。

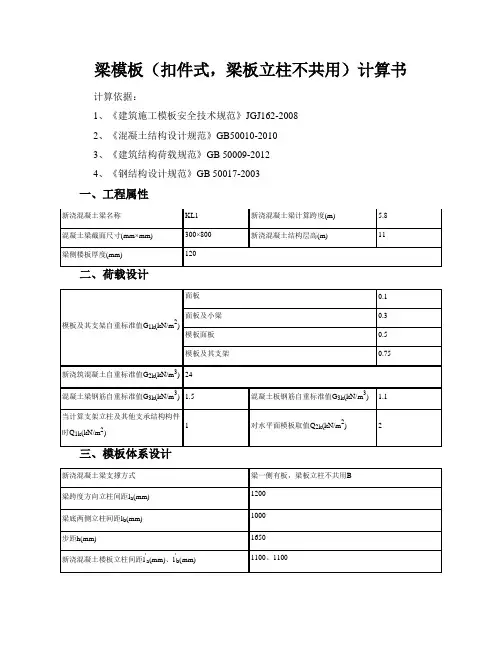

梁模板（扣件式，梁板立柱不共用）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性混凝土梁居梁底两侧立柱中的位置自定义梁底左侧立柱距梁中心线距离(mm) 150板底右侧立柱距梁中心线距离s2(mm) 850梁底增加立柱根数0每跨距内梁底支撑小梁根数 5梁底支撑主梁最大悬挑长度(mm) 300结构表面的要求结构表面外露模板及支架计算依据《建筑施工模板安全技术规范》JGJ162-2008 设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板弹性模量E(N/mm2) 10000 按四等跨连续梁计算，简图如下：W＝bh2/6=300×18×18/6＝16200mm3，I＝bh3/12=300×18×18×18/12＝145800mm4 q1＝0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7Q2k]×b=0.9max[1.2×(0.1+(24+1.5)×0.8)+1.4×2，1.35×(0.1+(24+1.5)×0.8)+1.4×0.7×2]×0.3＝8.001kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.8]×0.3＝7.472kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×0.3＝0.529kN/mq2＝[G1k+(G2k+G3k)×h]×b＝[0.1+(24+1.5)×0.8]×0.3＝6.15kN/m1、抗弯验算σ＝M max/W＝(0.107×7.472×0.32+0.121×0.529×0.32)×106/16200＝4.798N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632q2l4/(100EI)＝0.632×6.15×3004/(100×10000×145800)＝0.216mm≤[ν]＝l/400＝300/400＝0.75mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.143 q1静l+1.223 q1活l＝1.143×7.472×0.3+1.223×0.529×0.3＝2.756kN标准值(正常使用极限状态)R'max＝1.143q2l＝1.143×6.15×0.3＝2.109kN五、小梁验算承载能力极限状态正常使用极限状态承载能力极限状态：面板传递给小梁q1＝2.756/0.3＝9.188kN/m小梁自重q2＝0.9×1.35×(0.3-0.1)×0.3＝0.073kN/m梁左侧模板传递给小梁荷载F1=0.9×1.35×0.5×0.8×0.3=0.146kN梁右侧楼板传递给小梁荷载F2=0.9×max[1.2×(0.1+(24+1.1)×0.12)+1.4×2，1.35×(0.1+(24+1.1)×0.12)+1.4×0.7×2)]×(0.85-0.3/2)/2×0.3+0.9×1.35×0.5×(0.8-0.12)×0. 3＝0.741kN正常使用极限状态：面板传递给小梁q1＝2.109/0.3＝7.029kN/m小梁自重q2＝(0.3-0.1)×0.3＝0.06kN/m梁左侧模板传递给小梁荷载F1=0.5×0.8×0.3=0.12kN梁右侧楼板传递给小梁荷载F2=(0.1+(24+1.1)×0.12)×(0.85-0.3/2)/2×0.3+0.5×(0.8-0.12)×0.3＝0.429kN1、抗弯验算小梁弯矩图(kN·m)σ＝M max/W＝0.453×106/85333＝5.305N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算小梁剪力图(kN)V max＝3.044kNτmax＝3V max/(2bh0)=3×3.044×1000/(2×80×80)＝0.713N/mm2≤[τ]＝1.78N/mm2 满足要求！3、挠度验算小梁变形图(mm)νmax＝0.842mm≤[ν]＝l/400＝1000/400＝2.5mm满足要求！4、支座反力计算承载能力极限状态R1＝3.044kN，R2＝0.672kN正常使用极限状态R1＝2.243kN，R2＝0.475kN六、主梁验算主梁类型钢管主梁材料规格(mm) Ф48×3可调托座内主梁根数 2 主梁弹性模量E(N/mm2) 206000 主梁抗弯强度设计值[f](N/mm2) 205 主梁抗剪强度设计值[τ](N/mm2) 125主梁截面惯性矩I(cm4) 10.78 主梁截面抵抗矩W(cm3) 4.49 算简图如下：主梁计算简图一主梁计算简图二由上节可知R＝R1/2＝1.522kN，R'/2＝1.121kN 1、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ＝M max/W＝0.685×106/4490＝152.542N/mm2≤[f]＝205N/mm2 满足要求！2、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)V max＝2.854kNτmax＝2V max/A=2×2.854×1000/424＝13.461N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算主梁变形图一(mm)主梁变形图二(mm)νmax＝2.306mm≤[ν]＝l/400＝1200/400＝3mm满足要求！4、支座反力验算承载能力极限状态图一立柱1：R1＝13.318kN图二立柱1：R1＝3.044kN正常使用极限状态图一立柱1：R1＝9.809kN图二立柱1：R1＝2.243kN七、立柱验算长细比满足要求！查表得，φ＝0.566立柱最大受力N＝max[R max1，R max2]+0.15×(11-0.8)+＝max[13.318，2.94]+1.53+＝14.848kNf＝N/(φA)＝14.848×103/(0.566×424)＝61.869N/mm2≤[f]＝205N/mm2满足要求！八、可调托座验算max满足要求！。

扣件式钢管悬挑脚手架计算书型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。

该部分计算不可控制因素太多，该做法较不安全，请慎重选择，计算书仅供参考。

一、参数信息1.脚手架参数单排脚手架搭设高度为 3 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 0.9m，立杆与墙中距离为1.1m，立杆的步距为1.2 m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为双扣件；取双扣件抗滑承载力调整系数 0.75；连墙件布置取两步两跨，竖向间距 2.4 m，水平间距1.8 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):6.545；脚手架用途:其它用途；同时施工层数:1 层；3.风荷载参数本工程地处广东广州市，基本风压0.44kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.74，计算立杆稳定性时取0.74，风荷载体型系数μs为0.251；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1581；脚手板自重标准值(kN/m2):7.538；栏杆挡脚板自重标准值(kN/m):0.000；安全设施与安全网自重标准值(kN/m2):0.000；脚手板铺设层数:1 层；脚手板类别:冲压钢脚手板；栏杆挡板类别:木脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用Φ48 × 3.5钢管，其中建筑物外悬挑段长度1.2m，建筑物内锚固段长度 1.5 m。

锚固压点压环钢筋直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数支撑数量为:1；支杆与墙支点距离为(m):3.000；最里面支点距离建筑物 1.1 m,支杆采用 48×4mm。

模板支架计算书一、概况：现浇钢筋砼楼板，板厚（max=160mm），最大梁截面为300×600 mm，沿梁方向梁下立杆间距为800 mm，最大层高4.7 m，施工采用Ф48×3.5 mm钢管搭设滿堂脚手架做模板支撑架，楼板底立杆纵距、横距相等，即la＝lb＝1000mm，步距为1.5m，模板支架立杆伸出顶层横杆或模板支撑点的长度a＝100 mm。

剪力撑脚手架除在两端设置，中间隔12m －15m设置。

应支3－4根立杆，斜杆与地面夹角450－600。

搭设示意图如下：二、荷载计算：1.静荷载楼板底模板支架自重标准值：0.5KN/ m3楼板木模板自重标准值：0.3KN/m2楼板钢筋自重标准值：1.1KN/ m3浇注砼自重标准值：24 KN/ m32.动荷载施工人员及设备荷载标准值：1.0 KN/ m2掁捣砼产生的荷载标准值：2.0 KN/ m2架承载力验算：大横向水平杆按三跨连续梁计算，计算简图如下：q作用大横向水平杆永久荷载标准值：qK1=0.3×1＋1.1×1×0.16＋24×1×0.16＝4.32 KN/m作用大横向水平杆永久荷载标准值：q1＝1.2 qK1＝1.2×4.32＝5.184 KN/m作用大横向水平杆可变荷载标准值：qK2＝1×1＋2×1＝3KN/m作用大横向水平杆可变荷载设计值：q2＝1.4 qK2＝1.4×3＝4.2 KN/m大横向水平杆受最大弯矩M＝0.1q1Ib2+0.117q2Ib2=0.1×5.184×12+0.117×4.2×12=1.01 KN/m抗弯强度：σ＝M/W＝1.01×106/5.08×103＝198.82N/ m2＜205N/ m2＝f 滿足要求挠度：V＝14×（0.667 q1＋0.99 qK2）/100EI＝14×（0.667×5.184＋0.99×3）/100×2.06×105×12.19×104＝2.6 mm＜5000/1000＝5 mm滿足要求3.扣件抗滑力计算大横向水平杆传给立杆最大竖向力R=1.1q1Ib＋1.2q2Ib＝1.1×5.184×1＋1.2×4.2×1＝10.74KN＞8KN，不能滿足，应采取措施，紧靠立杆原扣件下立端，增设一扣件，在主节点处立杆上为双扣件，即R＝10.74KN ＜16KN，滿足要求。

（1）300mmX800mm梁模板扣件钢管高支撑架计算书梁段:6KL4(4)一、参数信息1.模板支撑及构造参数梁截面宽度B(m)：0.30；梁截面高度D(m)：0.80；混凝土板厚度(mm)：120.00；立杆沿梁跨度方向间距L a(m)：1.05；立杆上端伸出至模板支撑点长度a(m)：0.30；立杆步距h(m)：1.50；板底承重立杆横向间距或排距L b(m)：1.15；梁支撑架搭设高度H(m)：10.80；梁两侧立杆间距(m)：1.15；承重架支撑形式：梁底支撑小楞平行梁截面方向；梁底增加承重立杆根数：0；采用的钢管类型为Φ48×3.5；立杆承重连接方式：可调托座；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.50；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.5；新浇混凝土侧压力标准值(kN/m2)：19.2；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：云南松；木材弹性模量E(N/mm2)：10000.0；木材抗压强度设计值fc(N/mm)：12.0；木材抗弯强度设计值fm(N/mm2)：13.0；木材抗剪强度设计值fv(N/mm2)：1.5；面板材质：胶合面板；面板厚度(mm)：18.00；面板弹性模量E(N/mm2)：6000.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：70.0；梁底方木截面高度h(mm)：70.0；梁底模板支撑的间距(mm)：200.0；5.梁侧模板参数次楞间距(mm)：300；主楞竖向根数：1；穿梁螺栓直径(mm)：M14；穿梁螺栓水平间距(mm)：600；主楞到梁底距离依次是：550mm；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：3.50；主楞合并根数：2；次楞材料：木方；宽度(mm)：70.00；高度(mm)：70.00；二、梁侧模板荷载计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，按200/(T+15)计算，得5.714h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取1.500m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.800m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。

梁模板扣件钢管支撑架计算书依据标准:《建筑施工脚手架平安技术统一标准》GB51210-2016《建筑施工扣件式钢管脚手架平安技术标准》JGJ 130-2020《建筑施工模板平安技术标准》JGJ 162-2020《建筑结构荷载标准》GB50009-2021《钢结构设计标准》GB50017-2003《混凝土结构设计标准》GB50010-2020《建筑地基基础设计标准》GB50007-2020《建筑施工木脚手架平安技术标准》JGJ 164-2020计算参数:钢管强度为N/mm2，钢管强度折减系数取。

模板支架搭设高度为，梁截面B×D=800mm×600mm，立杆的纵距(跨度方向) l=，立杆的步距h=，梁底增加3道繁重立杆。

面板厚度15mm，剪切强度mm2，抗弯强度mm2，弹性模量mm2。

内龙骨采纳40.×木方。

木方剪切强度mm2，抗弯强度mm2，弹性模量mm2。

梁底支撑龙骨长度。

顶托梁采纳双钢管：Φ48×。

梁底繁重杆依照布置间距250,350,350mm计算。

模板自重m2，混凝土钢筋自重m3。

振捣混凝土荷载标准值m2，施工均布荷载标准值m2。

其中：施工均布荷载标准值，最大楼板跨度：2（楼板长）×1（楼板宽）×（楼板厚）×（钢筋混凝土自重）×（平安系数）=。

扣件计算折减系数取。

图1 梁模板支撑架立面简图依照GB51210标准条规定确信荷载组合分项系数如下：由可变荷载效应操纵的组合S=××++×=m2由永久荷载效应操纵的组合S=××+××=m2由于可变荷载效应操纵的组合S最大，永久荷载分项系数取，可变荷载分项系数取采纳的钢管类型为φ48×。

钢管惯性矩计算采纳I=π(D4-d4)/64，抗击距计算采纳W=π(D4-d4)/32D。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

大跨度钢筋混凝土支撑体系计算书一、梁模板钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》。

模板支架搭设高度为29.5米，基本尺寸为：梁截面 B ×D=1500mm ×2500mm ，中间空腔部分尺寸为：B ×D=700mm ×1700mm ，计算时可简化为梁截面 B ×D=1500mm ×1700mm ，梁支撑立杆的横距(跨度方向) l=0.60米，立杆的步距 h=1.20米，梁底增加5道承重立杆。

梁顶托采用100×100mm 方木。

295001200170图1 梁模板支撑架立面简图 采用的钢管规格为48×3.5。

二、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。

集中荷载取方木的支座力，如图所示。

均布荷载取托梁的自重 q= 0.096kN/m 。

托梁计算简图0.534托梁弯矩图(kN.m)0.002托梁变形图(mm)10.1610.16托梁剪力图(kN)最大弯矩 M= 0.534kN.m最大支座 F= 17.691kN最大变形 V= 0.1mm顶托梁的截面力学参数为：本结构中，截面惯性矩I和截面抵抗矩W分别为:W = 10.00×10.00×10.00/6 = 166.67cm3；I = 10.00×10.00×10.00×10.00/12 = 833.33cm4；1、顶托梁抗弯强度计算抗弯计算强度 f=0.534×106/166666.7=3.20N/mm2顶托梁的抗弯计算强度小于13.0N/mm2,满足要求!2、顶托梁抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值：T=3×10163/(2×100×150)=1.016N/mm2截面抗剪强度设计值 [T]=1.30N/mm2顶托梁的抗剪强度计算满足要求!3、顶托梁挠度计算最大变形 v =0.1mm顶托梁的最大挠度小于450.0/250,满足要求!三、扣件抗滑移的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中 Rc ——扣件抗滑承载力设计值,取8.0kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；上部荷载没有通过纵向或横向水平杆传给立杆，无需计算。

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=300mm，梁截面高度 H=800mm，H方向对拉螺栓1道，对拉螺栓直径20mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。

梁模板使用的木方截面50×100mm，梁模板截面侧面木方距离150mm。

梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.80=30.931N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×20.736+1.40×4.320)×0.150×0.150=0.070kN.m 经计算得到面板抗弯强度计算值 f = 0.070×1000×1000/43200=1.611N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×20.736+1.4×4.320)×0.150=2.784kN 截面抗剪强度计算值T=3×2784.0/(2×800.000×18.000)=0.290N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×20.736×1504/(100×6000×388800)=0.030mm面板的最大挠度小于150.0/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力N = (1.2×25.92+1.40×5.40)×0.80×0.60/1=18.56kN 穿梁螺栓直径为20mm；穿梁螺栓有效直径为16.9mm；穿梁螺栓有效面积为 A=225.000mm2；穿梁螺栓最大容许拉力值为 [N]=38.250kN；穿梁螺栓承受拉力最大值为 N=18.559kN；穿梁螺栓的布置距离为侧龙骨的计算间距600mm。
