超声导波管道无损检测技术及应用

超声导波检测技术在压力管道检测中的应用研究【摘要】本文旨在探讨超声导波检测技术在压力管道检测中的应用研究。

引言部分介绍了本研究的背景和研究意义，指出压力管道检测的重要性。

正文部分分别从超声导波检测技术概述、压力管道检测需求分析、应用案例分析、优势与局限性以及技术改进与发展等方面展开讨论。

结论部分展望了超声导波检测技术在压力管道检测中的应用前景，并总结提出建议。

通过本文的研究，将为压力管道领域提供更加准确、高效的检测方法，有望推动该领域的发展。

【关键词】超声导波检测技术，压力管道，应用研究，需求分析，案例分析，优势，局限性，技术改进，发展，展望，总结，建议1. 引言1.1 背景介绍压力管道是输送液体或气体的重要设施，在工业生产中扮演着至关重要的角色。

随着管道运行时间的延长和环境条件的变化，管道存在着腐蚀、疲劳、裂纹等问题，给管道的安全性和稳定性带来了挑战。

及时有效地检测管道的健康状况，成为保障生产安全的关键措施。

本文将探讨超声导波检测技术在压力管道检测中的应用研究，深入分析其优势与局限性，探讨技术改进与发展方向，并展望其在压力管道检测领域的前景，旨在为压力管道检测技术的发展提供有益的参考和借鉴。

1.2 研究意义超声导波检测技术在压力管道检测中的应用研究具有重要的理论和实际意义。

随着社会经济的快速发展，压力管道在工业生产中扮演着至关重要的角色，其安全运行直接影响着生产效率和人员生命财产安全。

研究超声导波检测技术在压力管道检测中的应用，可以提高管道的安全性和可靠性，有助于预防管道事故的发生，保障工业生产的正常运行。

超声导波检测技术相比传统的检测方法具有更高的精度和灵敏度，能够检测出管道内部的微小缺陷和裂纹，实现对管道的全面监测和评估。

这对于提前发现潜在问题，及时采取修复措施，延长管道的使用寿命具有重要意义。

研究超声导波检测技术在压力管道检测中的应用，不仅可以提高管道的安全性和可靠性，保障工业生产的正常进行，还可以推动检测技术的创新与发展，为工程技术领域的进步做出积极贡献。

超声导波管道无损检测技术及应用
超声导波管道无损检测技术是一种利用管道中固有传播的弹性波传递声波信号，从而检测管道内部状态的方法。

它具有高效、精确、无损、不需要管道开挖的优点，广泛应用于石油、化工、天然气、核电和航空等行业。

该技术在检测管道内部存在的裂缝、氧化、腐蚀、壁厚变化等缺陷方面具有广泛的应用。

超声导波管道无损检测技术的核心是管道内部传播的弹性波，将弹性波信号转化为电信号，并通过信号处理与分析，得出管道内部状态的相关信息。

该技术主要有三种探头类型：双向检测探头、单向检测探头和球形检测探头，以满足不同管道尺寸和形状的需求。

随着技术的发展，超声导波管道无损检测技术还可以与无损检测机器人和云计算等智能技术相结合，实现对可视化管道内部状态及历史数据的追踪和管理。

在应用方面，超声导波管道无损检测技术的主要优点是无需管道开挖或者拆除，以及高效、准确地识别出管道内部状态。

它可以精确地查找到管道壁的缺陷、管道环境内的氧化情况、均匀性变化、破损情况等，从而为维修保养、管道安全检测和材料选择提供有力支持。

此外，它还可以作为管道日常检测和维护的工具，能够节省成本、节约时间、提高效率。

综上所述，超声导波管道无损检测技术具有在管道安全、质量和效率方面带来的前所未有的优势，是现代工业的重要技术之一。

它的应用范围将会越来越广泛，并给相关工业领域带来巨大的经济效益和社会效益。

超声无损检测中的导波技术摘要：近年来超声导波检测研究有了新进展，超声导波技术作为一种新式检测手段被运用于各行各业。

本文主要介绍超声导波技术的基本原理及运用，以供参考和分析。

关键词：无损检测；超声；导波技术引言相对于传统的超声波检测技术，超声导波具有传播距离远、速度快的特点，因此，在大型构件和复合材料板壳的无损检测中具有良好的应用前景。

由于导波的一些机理和特性仍然有的地方不是很清楚，导波的理论研究也成为了近年来无损检测界的焦点研究之一。

随着理论研究的深入，产生了很多有关导波的新技术。

1、超声导波检测技术概念超声导波检测技术即长距离超声遥探法，主要用于在线管道检测，包括低碳钢、奥氏体不锈钢、二重不锈钢等材料的无缝管、纵焊管、螺旋焊管。

可应用于油气管网（如天燃气管道、炼油厂火焰加热器中的垂直管路、带岩棉保温介质和漆层的架空液化气管道）及石油化工厂中的管网（如无保温层的输送CO与H合成类的淤浆管道、石油化工厂的交叉管路），码头管线、管区的连接管网，海上石油管网/导管，水下管道、电厂管网，结构管系，穿路/过堤管道、复杂或抬高管网，保温层下管道（例如带有保温层的氨水管道）、带有套管的管道，以及带有保护层的管道。

超声导波检测技术能检出管道内外部腐蚀或冲蚀、环向裂纹、焊缝错边、焊接缺陷、疲劳裂纹等缺陷。

最新的利用磁致伸缩换能器的超声导波检测已能应用于非铁磁性材料和非金属材料，除了管道检测还能用于棒材、钢索、电缆以及板盘件的检测。

2、超声导波无损检测技术的应用-以管道检测为例对于导波在结构中传播的研究可以追溯到20世纪20年（1920s）；主要启蒙于地震学领域。

从那以后，开始致力于导波在圆柱状结构的传播方面的分析研究；在20世纪90年代（1990s）早期，导波检测被认为仅仅是应用于工程结构的无损检测方法。

如今，导波检测作为完整健康监测计划应用于石油产业领域。

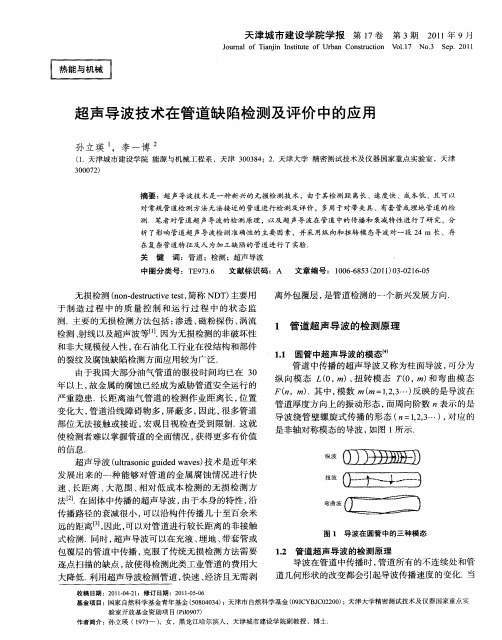

与传统的超声波不同；有多种导波模式用于管道几何学，通常归类为三组，分别是扭转模式、纵向模式和弯曲模式。

基于超声导波技术的长输管道无损检测超声导波技术已被证实可用于管道、锅炉、石化设备、桥梁缆索、海洋平台、铁轨、飞机机翼、高速公路护桩等各种场合的无损检测。

超声导波只需单点激励就可以实现长距离、大范围的检测，检测效率高，并且是对管壁截面100%检测。

超声导波无损检测技术在国外已经得到了大量的应用，在国内的应用还处于推广阶段。

长输管道是石油石化业进行油气输送的主要载体，对长输管道进行定期检测是保证管线正常稳定运行的一项重要工作。

本文针对长输管线中的直焊缝、螺旋焊缝管材，进行导波传输特性的模拟与仿真，根据仿真的导波传输特性，制定相应的试验方案，利用磁致伸缩超声导波检测仪，进行检测试验以及现场的管线检测应用，证明了磁致伸缩超声导波无损检测技术在长输管道检测应用中的可行性。

标签：长输管道；磁致伸缩；超声导波；无损检测引言：磁致伸缩超声导波无损检测技术可以单点激励，实现长距离检测。

利用磁致伸缩超声导波检测仪，针对试验室样管与现场管道进行了导波数据实测，可以达到截面变化量1%以上的检测灵敏度，为长输管道的长期稳定运行提供了较有力的技术保障，提高长输管道的定期检测效率。

一、超声导波检测原理20世纪六七十年代，基于成熟而深入的理论研究，超声导波从理论逐渐走向应用。

相关学者首先实现了用压电探头从管道内壁激励，在蒸汽管道中激励L （0，1）模态超声导波，并用于管道裂纹检测。

学者在管道一端截面处激励L（0，2）模式导波，对管道进行检测.二者证实了超声导波技术对管道无损检测的有效性和可行性.此后，有些学者证明了L（0，2）模式在管道中频散现象弱、传播速度快，适用于干、湿隔离条件下的管道无损检测。

超声导波具有沿传播路径衰减小的优点，适用于进行长距离、大范围的缺陷检测。

相较传统超声检测需要逐点扫描的方法，大大节省了成本和人力。

以管道检测为例，超声导波与传统超声波技术相比，有两大明显的优势：第一，传播距离远。

第二，覆盖范围广。

基于这两个优点，当从管道一端激励一个特定的导波信号时，从几十米外的另一端就可以接收到该信号，而该信号携带了传播路程中所有介质的信息。

超声导波检测技术的发展、应用与挑战一、本文概述超声导波检测技术是一种先进的无损检测技术，通过利用超声波在材料内部传播的特性，实现对材料内部缺陷、损伤和性能变化的精确检测。

随着科技的进步和工业的发展，超声导波检测技术在诸多领域如航空航天、石油化工、医疗设备、交通运输等中发挥着日益重要的作用。

本文旨在全面概述超声导波检测技术的发展历程、应用领域以及当前面临的挑战，以期为未来该技术的研究与应用提供有价值的参考。

本文将回顾超声导波检测技术的起源与发展历程，介绍其基本原理和技术特点。

随后，将详细分析超声导波检测技术在不同领域的应用实例，包括材料质量检测、结构健康监测、故障诊断与预防等。

还将探讨超声导波检测技术在应用中遇到的主要挑战，如信号传输衰减、复杂结构检测、智能化和自动化程度不足等问题。

通过对超声导波检测技术的深入研究和综合分析，本文旨在为读者提供一个全面了解该技术的视角，并为该领域的未来发展提供有益的启示和建议。

二、超声导波检测技术的发展超声导波检测技术自其诞生以来，已经经历了数十年的技术发展与进步，其发展历程可以分为几个关键阶段。

早期阶段，超声导波检测主要依赖于传统的压电晶体作为换能器，信号处理和数据处理能力有限，因此其应用范围主要局限在一些简单的结构和材料检测中。

随着电子技术和信号处理技术的发展，超声导波检测逐渐引入了数字化信号处理技术，大大提高了信号的分辨率和抗干扰能力。

进入21世纪，随着计算机技术和大数据技术的飞速发展，超声导波检测开始进入智能化时代。

现代超声导波检测系统不仅能够实现实时数据采集、处理和分析，还能通过机器学习、深度学习等人工智能技术，对检测数据进行自动解读和预测。

各种新型的超声导波换能器、阵列探头等设备的出现，使得超声导波检测能够适用于更加复杂和精细的结构和材料检测。

在硬件技术发展的同时，超声导波检测的理论研究也在不断深入。

例如，对于超声导波在材料中的传播特性、散射机制、信号识别等方面的研究，为超声导波检测技术的应用提供了坚实的理论基础。

超声导波检测技术的发展及应用
超声导波检测技术始于20世纪40年代，当时主要应用于船舶工业中用于检测其中的结构缺陷。

之后随着科学技术的发展，超声导波检测技术逐渐应用于大型工程结构的健康监测工作中。

在20世纪70年代，随着计算机技术的发展，超声导波检测技术得到了进一步的发展，能够更准确地定位和识别缺陷。

1.全面性：超声导波检测技术可以同时监测结构中的多个位置，并可以检测不同尺寸和类型的缺陷。

2.远程性：超声导波可以在结构中传播较远的距离，可以覆盖大范围的结构。

3.高灵敏度：超声导波可以探测微小的缺陷，并可以提供更准确的缺陷信息。

4.实时性：超声导波检测技术具有实时监测的能力，能够在结构中的变化发生时及时做出反应。

1.钢铁结构的健康监测：超声导波检测技术可以对钢铁结构进行长期的健康监测，及时发现结构中的疲劳裂纹或其他缺陷，提前进行维修或更换。

2.桥梁结构的监测：超声导波检测技术可以对桥梁结构中的混凝土或钢材进行监测，及时发现结构中的隐患，保证桥梁的安全使用。

3.管道的缺陷检测：超声导波检测技术可以对管道中的腐蚀、裂纹等缺陷进行检测，提高管道的运行安全性。

4.风力发电机叶片的健康监测：超声导波检测技术可以对风力发电机
叶片进行监测，及时发现叶片中的损伤，保证发电机的正常运行。

总结
超声导波检测技术是一种应用十分广泛的无损检测技术，具有全面性、远程性、高灵敏度和实时性等优势，可以在工程领域中对结构进行健康监
测和缺陷检测。

随着科学技术的不断发展，相信超声导波检测技术将会得
到进一步的完善和应用。

超声导波在压力管道检验中的应用摘要：超声导波检测技术属于先进无损检测技术之一，在现阶段的检测工作中应用相对广泛。

这一技术具有检测距离更远、速度更快且成本低廉的优势，同时能够检测到常规检测无法检测的特殊位置。

本文对超声导波技术进行了简要的介绍，并对应用这一技术常用的检测方法和实际应用进行了分析，希望能为超声导波检测技术的推广有所帮助。

关键词：超声导波技术；压力管道；实践引言近些年来国家经济实力发展迅猛，不同类型不同作用不同规模的压力管道逐渐投入到使用当中，随着使用时间的增长，维修养护工作的压力也在逐渐增大。

传统的检测工作使用的是超声或射线逐点检测，这样的检测方法效率低成本高。

现阶段超声导波技术主要应用于长输管道的检测，普及程度还不够高。

1 超声导波检测技术的特点基于实际应用情况调查可知，超声导波技术主要被应用于管道及管状设备的检测，主要用于检测无缝管和纵焊管。

应用超声导波技术进行检测主要有以下几个优点：一是以一个检测点为基础，对被检测管道的两个方面几百米的范围内进行检测，传统的超声波检测一次只能覆盖一个点，检测覆盖率太低，无形的增加了技术人员的工作压力；二是能够对埋地管道等特殊管道进行有效的检测，常规检测技术面对特殊管道时无法发挥作用；三是超声导波技术的速度和效率都更高，检测覆盖面积更大能够更有效降低漏检的概率；四是相对传统检测方法能够更好的感应横截面的金属缺陷情况，检测深度能够更好的满足检测需求。

与之对应的超声导波检测技术的缺点主要包括三个方面：一是定性定量的准确程度不足，发现可疑位置需要配合其他检测手段进行二次检测；二是在点状缺陷和轴向条状缺陷的检测方面相对力度不足；三是检测过程中经过管道焊接处时，会在一定程度上降低检测的长度和准确性。

2 超声导波检测技术原理2.1技术原理概述导波的原理与平板波非常接近，相对的波频率会更低一些，能够贯穿整个管道壁，同时以管道壁为媒介传播到百米之外的位置。

这一过程中如果遇到有缺陷或结构形变的管壁，脉冲波会被反射，技术人员可以通过传感器获得准确的消息。

2008大庆石化情报课题超声导波检测技术的发展与应用王学增侯贵富刘华王辉李媛媛李健奇大庆石化工程检测技术公司2008年12月8日超声导波检测技术的发展与应用相对于传统的超声波检测技术，超声导波具有传播距离远、速度快的特点，因此在大型构件（如在役管道）和复合材料板壳的无损检测中有良好的应用前景。

一、超声导波技术的原理1.1超声导波的产生机械振动在弹性介质中的传播称为弹性波（声波）。

将弹性介质定义为波导，在波导中传播的超声波称为超声导波。

超声波的本质是机械振动，在扰动源的激发下产生，并通过介质传播，因而它既携带扰动源的信息，同时又包含介质本身的特征。

导波是由于声波在介质中的不连续交界面间产生多次往复反射，并进一步产生复杂的干涉和几何弥散而形成的。

导致超声波弥散的原因有物理弥散和几何弥散。

物理弥散是由于介质的特性而引起的，而几何弥散是由于介质的几何效应引起。

超声导波技术则是利用传播介质几何上某些特征尺寸而导致的几何工件往往有很多声学性质不连续的交界面存在。

当介质中有一个以上的交界面存在时，超声波就会在这些界面间产生多次往复反射，并进一步产生复杂的干涉作用，由于受到这些界面几何尺寸的影响，超声波的传播速度将依赖于波的频率，从而导致波的几何弥散。

由于超声波在交界面上的复杂行为，如果工件的交界面复杂无规则，则导波信号很难识别，所以导波技术一般用于特殊的规则的工件（板、管、棒等）检测。

无缝管中的超声导波技术则是利用管子的几何效应，在管子中激发导波。

导波可沿轴向传播数米至数十米，因此利用管壁中沿管子轴向传播的导波可对管子进行长距离快速无损检测。

1.2 导波的频散特性和谐振模式1.2.1导波的频散特性当把被测物件视为无限均匀弹性介质时，各种类型的反射波、透射波以及界面等以恒定的速度传播，传播速度只与传播介质本身材质有关。

而当超声波倾斜入射到各向同性的管子边界上，波源处的机械振动在管子中传播时，由于管子自由表面的反射，波运动变为轴向运动和径向运动的合成，使得超声波被拘束在管状的边界内而形成导波。

超声导波检测技术在压力管道检测中的应用研究发布时间：2022-11-01T09:21:51.060Z 来源：《科学与技术》2022年7月13期作者：李军斐[导读] 在工业地位日渐提升的大背景下，压力管道作为整个工艺生产体系中的重要组成模块，对安全与品质提出了更高的要求。

李军斐甘肃省特种设备检验检测研究院，甘肃兰州 730000摘要：在工业地位日渐提升的大背景下，压力管道作为整个工艺生产体系中的重要组成模块，对安全与品质提出了更高的要求。

为保证工艺生产更加规范，有关单位需高度重视压力管道检测技术开展。

并充分发挥超声导波这一技术手段的优势，在无损检测的条件下规范地展开技术操作。

以便可以有效发现压力管道所存在的损伤问题，并制定出更加合理的维护举措。

下面，主要分析在压力管道检测领域，关于超声导波这一检测技术所呈现的应用意义，探索主要的应用模式，分析目前的应用路径。

关键词：超声导波检测技术；压力管道；检测应用前言：在整个工业生产作业环境当中，压力管道所呈现的服务特性比较显著。

因为其具备的运输规模较大，再加上整体的环境比较的特殊，存在着较强的风险隐患。

这就需要有关单位在针对压力管道进行安装与作业期间，要在良好安全意识支撑下开展检测处理工作。

积极转变落后的检测工作思想，发挥无损检测的技术优势，将超声导波这一技术要点有效应用下去。

进而保证最终所构建的检测体系更加的完整，也能够确保所获得的检测结果更加精准。

切实反映压力管道的缺陷问题，然后组织有关人员科学制定更加合理的维护策略。

一、超声导波检测技术在压力管道检测中的应用意义分析超声导波在当前的无损检测技术领域呈现的地位以及具备的功能效果都比较显著[1]。

具体指在针对物体展开检测处理期间，需要发挥超声波的作用，通过释放波频来对表面进行检测，进而根据所反映的信息来了解物体的状态。

在当前的压力管道检测领域，这一技术手段具有广泛的应用性。

与传统的检测技术相对比其所呈现的无损检测优势比较突出，能够确保不对压力管道表面做出损害的前提下，更为规范地完成检测处理。
