配电箱安装要求及使用规范

漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

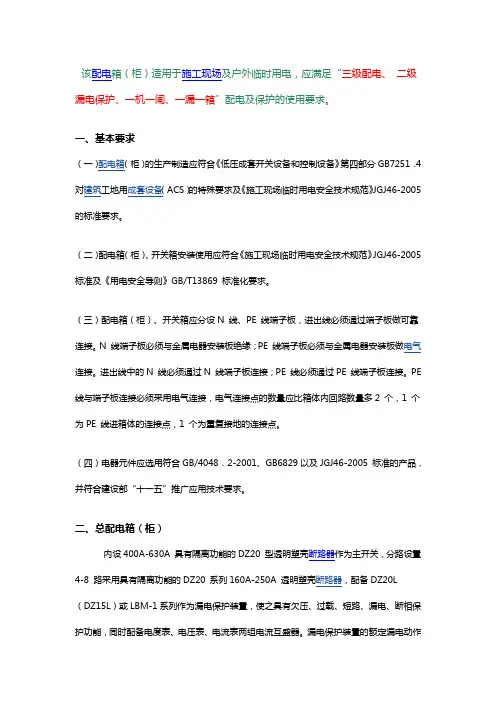

一、基本要求的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

分配电箱示意图分配电箱PE、N 线端子板节点图分配电箱箱门电气连接节点图分配电箱电气系统图四、开关箱（按一机一闸一漏一箱设置）（一）电焊机开关箱内设DZ20-100∕2 系列或KDM1-100∕2（100A、380V）透明塑壳断路器作为控制开关，DZ15LE-100∕2 （DZ20L-100∕2）或LBM-1-100∕2（100 A）漏电断路器，BFGD 系列二次防触电保护器；PE 端子排为3 个接线螺栓。

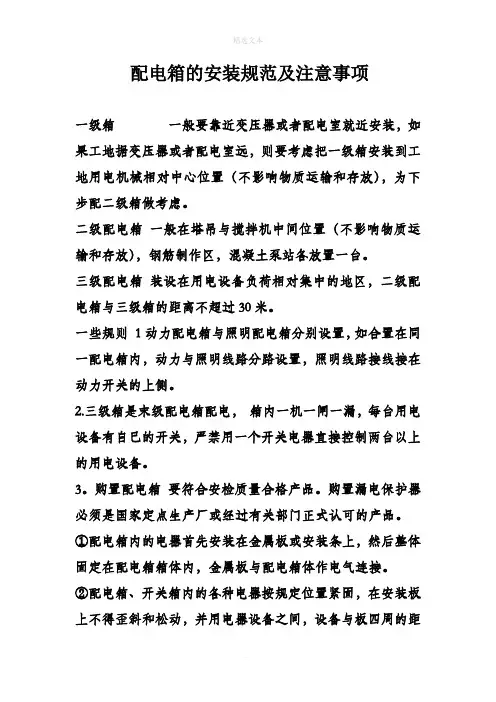

配电箱的安装规范及注意事项一级箱一般要靠近变压器或者配电室就近安装，如果工地据变压器或者配电室远，则要考虑把一级箱安装到工地用电机械相对中心位置（不影响物质运输和存放），为下步配二级箱做考虑。

二级配电箱一般在塔吊与搅拌机中间位置（不影响物质运输和存放），钢筋制作区，混凝土泵站各放置一台。

三级配电箱装设在用电设备负荷相对集中的地区，二级配电箱与三级箱的距离不超过30米。

一些规则1动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力与照明线路分路设置，照明线路接线接在动力开关的上侧。

2.三级箱是末级配电箱配电，箱内一机一闸一漏，每台用电设备有自已的开关，严禁用一个开关电器直接控制两台以上的用电设备。

3。

购置配电箱要符合安检质量合格产品。

购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。

①配电箱内的电器首先安装在金属板或安装条上，然后整体固定在配电箱箱体内，金属板与配电箱体作电气连接。

②配电箱、开关箱内的各种电器按规定位置紧固，在安装板上不得歪斜和松动，并用电器设备之间，设备与板四周的距离符合有关工艺标准的要求。

③配电箱内的工作零线通过接线端子板连接，并与保护零线（地线）线端子板分设。

④箱内的连接线采用绝缘导线，导线的型号及截面严格执行临时图纸的标示截面。

各种仪表之间的连线使用截面不小于2.5㎜2的绝缘铜芯导线，导线的接头不得松动，不有外露带电部分。

⑤各种箱体的金属构架，金属箱体，门以及箱体内电器的金属底座，外壳等作保护接零，保护接零应通过接线端子连接。

⑥配电箱后面排线需要排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余量，以方便其检修。

⑦导线剥削处不伤线过长，导线压头牢固可靠，多股导线不盘圈压接，加装压线端子，并且挂锡。

⑧配电箱安装平整牢固,用角铁焊安装架, 配电箱中心线距地1.4米, 安装架刷红白相间油漆。

4.施工现场配电线路施工现场采用TN-S系统供电，现场中所有的配线均采用三相五线制，铠装电缆可以挖深0.7米，上下各覆100mm的细沙后盖砖埋设，橡胶电缆穿管后埋设，严禁沿地面明设，并应避免机械操作和介质腐蚀。

施工配电箱规范施工配电箱规范是为了确保电力施工的安全和顺利进行而制定的。

在进行施工配电箱安装和使用时，必须遵守以下规范：一、施工配电箱的选用1. 选用的施工配电箱应符合国家电力行业标准，具备相应的安全认证和质量保证。

2. 根据实际需求和负荷情况，选用合适规格和型号的施工配电箱。

3. 施工配电箱必须有明显的标志，包括型号、额定电流、额定电压等信息。

二、施工配电箱的安装1. 施工配电箱应选取安装在通风良好、无腐蚀性气体和易燃易爆物品的场所。

2. 安装施工配电箱应避免与水源、暴露在阳光下或有明火炉具的地方接触。

3. 安装时应保证施工配电箱与周围的安全距离，预留不小于30厘米的间隙，方便日后的检修和维护。

三、施工配电箱的电源接入1. 施工配电箱的电源接入线路必须牢固可靠，接线要求正确，接头应使用合适的绝缘包胶处理，避免出现短路和电流过大问题。

2. 施工配电箱的电源接入线路应采用相应标准的接线端子，连接应紧固可靠，避免出现接触不良、断路等问题。

四、施工配电箱的接线1. 施工配电箱的接线必须按照电线颜色和规格要求进行，确保正确连接各个电器设备。

2. 各个接线端子应牢固可靠，不得有松动、断裂等问题，确保电流畅通。

3. 施工配电箱的接线应避免线路过长，避免产生电压降，影响电力设备的正常工作。

4. 严禁擅自增加或减少施工配电箱的接线，必要的更改应由专业电工进行。

五、施工配电箱的安全保护1. 施工配电箱应装有相应的漏电保护器、过载保护器和短路保护器，确保电力设备和人身安全。

2. 漏电保护器应定期检测和测试，确保灵敏度和动作可靠。

3. 施工配电箱的安全保护装置应设置在易于操作的位置，并用明显的标志标示。

六、施工配电箱的维护1. 施工配电箱应定期检查和维护，及时清理灰尘和污垢，确保正常工作。

2. 定期检查施工配电箱的接线端子，保证紧固可靠，不得有松动、断裂等问题。

3. 施工配电箱的维护和检修工作应由具备相应资质和经验的电工进行，不得擅自拆卸和维修。

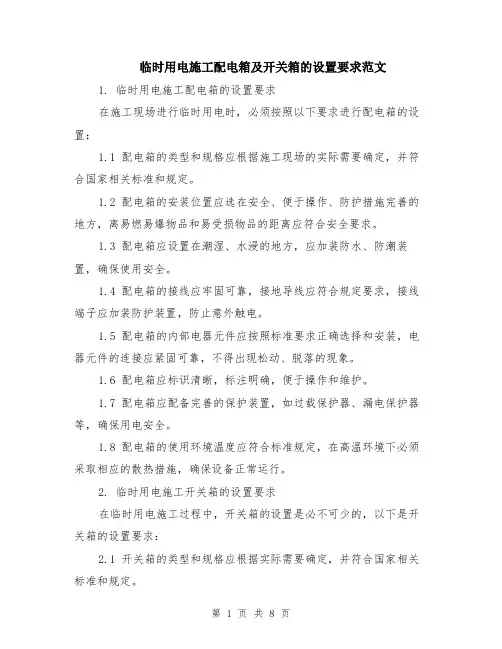

临时用电施工配电箱及开关箱的设置要求范文1. 临时用电施工配电箱的设置要求在施工现场进行临时用电时，必须按照以下要求进行配电箱的设置：1.1 配电箱的类型和规格应根据施工现场的实际需要确定，并符合国家相关标准和规定。

1.2 配电箱的安装位置应选在安全、便于操作、防护措施完善的地方，离易燃易爆物品和易受损物品的距离应符合安全要求。

1.3 配电箱应设置在潮湿、水浸的地方，应加装防水、防潮装置，确保使用安全。

1.4 配电箱的接线应牢固可靠，接地导线应符合规定要求，接线端子应加装防护装置，防止意外触电。

1.5 配电箱的内部电器元件应按照标准要求正确选择和安装，电器元件的连接应紧固可靠，不得出现松动、脱落的现象。

1.6 配电箱应标识清晰，标注明确，便于操作和维护。

1.7 配电箱应配备完善的保护装置，如过载保护器、漏电保护器等，确保用电安全。

1.8 配电箱的使用环境温度应符合标准规定，在高温环境下必须采取相应的散热措施，确保设备正常运行。

2. 临时用电施工开关箱的设置要求在临时用电施工过程中，开关箱的设置是必不可少的，以下是开关箱的设置要求：2.1 开关箱的类型和规格应根据实际需要确定，并符合国家相关标准和规定。

2.2 开关箱的安装位置应选在便于操作、防护措施完善的地方，离易燃易爆物品和易受损物品的距离应符合安全要求。

2.3 开关箱应设置在潮湿、水浸的地方，应加装防水、防潮装置，确保使用安全。

2.4 开关箱的内部电器元件应按照标准要求正确选择和安装，电器元件的连接应紧固可靠，不得出现松动、脱落的现象。

2.5 开关箱应标识清晰，标注明确，便于操作和维护。

2.6 开关箱应配备完善的保护装置，如过载保护器、漏电保护器等，确保用电安全。

2.7 开关箱的使用环境温度应符合标准规定，在高温环境下必须采取相应的散热措施，确保设备正常运行。

2.8 开关箱的开关按钮应灵活可靠，操作过程中不得有异常声音或卡滞现象。

以上是临时用电施工配电箱及开关箱的设置要求，施工方必须严格按照要求进行设置，并定期对设备进行检查和维护，确保用电安全和施工进度的顺利进行。

配电箱及开关箱安全使用规程配电箱及开关箱是电力系统的重要组成部分，为了确保电力设备的正常运行和人身安全，必须遵循一定的安全使用规程。

以下是配电箱及开关箱安全使用规程的主要内容：1. 配电箱及开关箱的安装：a. 配电箱及开关箱应安装在通风良好、干燥、无腐蚀气体和易燃物体的室内；b. 配电箱及开关箱应与其他设备保持一定的安全距离，方便设备的操作和维护；c. 安装过程中，必须确保箱体和接地良好，接地电阻应符合规定要求；d. 配电箱及开关箱的安装位置应明确标示，并确保易于触及。

2. 配电箱及开关箱的外部标识：a. 配电箱及开关箱应在外部标示清晰可见，标明箱体内的电压等级、额定电流、电路图等重要信息；b. 标示应由专业人员完成，确保标示的准确性和可靠性；c. 外部标示不得模糊、破损或掩盖，以确保使用者能够清晰地识别和区分。

3. 配电箱及开关箱的开关操作：a. 操作前应先检查电箱是否正常，确认配电箱及开关箱内无明显故障或安全隐患；b. 开关操作应按照正确的顺序进行，不得随意换位、错位或跳跃操作；c. 操作时应稳握开关手柄，避免用力过大或过小，以防止手柄脱离；d. 操作过程中，要保持手部干燥，避免操作时手湿滑造成意外；e. 操作完毕后，要关闭开关并确保开关处于合适位置。

4. 配电箱及开关箱的维护与检修：a. 维护和检修工作必须由专业人员进行；b. 维护和检修前必须切断电源，确保电箱内无电；c. 维护和检修过程中，应按照相关操作规程进行，不得随意拆卸、调整或替换设备；d. 维护和检修后，必须进行完整的试运行和安全检测，确保设备正常运行和安全可靠。

5. 配电箱及开关箱的灭火安全：a. 配电箱及开关箱周围不得堆放易燃物品；b. 发生火灾时，应立即切断电源，并使用适当的灭火器材进行扑灭；c. 严禁使用水进行灭火，以免引发电器事故；d. 在启动消防装置进行灭火时，要确保人员安全并注意防护措施。

6. 配电箱及开关箱的定期检查：a. 定期检查应由专业人员进行，确保设备的安全可靠；b. 定期检查的内容包括电箱主要连接件的紧固情况、电箱内部的绝缘情况、接地系统的完好情况等；c. 定期检查的频率应根据实际情况制定，并记录检查内容和结果；d. 定期检查时如发现问题，应立即处理，并记录维修情况和结果。

配电箱及开关箱安全使用规程配电箱和开关箱是电气设备中重要的组成部分，用于控制和分配电能。

正确使用和维护配电箱和开关箱是保证电气系统安全稳定运行的关键。

本文将阐述配电箱及开关箱的安全使用规程，希望能够为使用人员提供一些参考和指导。

一、配电箱及开关箱的基本知识1. 配电箱：是指用于集中分配、控制和保护电能的设备，通常包括主开关、漏电保护器、短路保护器、过载保护器等组件。

2. 开关箱：是指用于控制和保护电源或电路的设备，通常包括开关、保险丝、熔断器等组件。

3. 电压等级：配电箱和开关箱的电压等级应与所配电源的电压等级相匹配，且标识清晰。

4. 电流容量：配电箱和开关箱的电流容量应根据所供电路的负荷情况和所需电流确定，不得超过其额定容量。

配电箱及开关箱安全使用规程（二）1. 安装规程（1）安装位置：配电箱和开关箱应安装在干燥、通风良好的场所，远离易燃易爆物品和湿气，以防火灾和电气故障。

（2）安装高度：配电箱和开关箱应安装在距地面1.8米以上的位置，以防止无关人员的非法操作。

（3）安装空间：配电箱和开关箱的安装空间应符合国家电气安全标准，并留有足够的空间进行维护和检修。

（4）接地保护：配电箱和开关箱应进行良好的接地，确保人身安全和设备安全。

（5）合理布线：配电箱和开关箱的线缆布线应整齐有序，不得交叉错乱，避免引起短路和火灾。

（6）密封保护：配电箱和开关箱的接线端子应紧固，并采取密封保护措施，防止灰尘和潮气进入导致电气故障。

2. 使用规程（1）操作人员：只有经过培训和具备电气安全知识的人员，才能进行配电箱和开关箱的操作和维护。

（2）标识清晰：配电箱和开关箱应标明使用电路的名称和电流容量，以便于操作人员正确选择和操作。

（3）保持干燥：配电箱和开关箱应定期检查和清理，保持干燥，避免积水和潮气导致电气故障。

（4）定期检修：配电箱和开关箱应定期检修，包括检查接线端子的紧固情况、保护器的工作状态和烧毁情况等。

（5）防止过载：配电箱和开关箱应根据负荷情况合理配置过载保护器，防止过载导致设备损坏和电气火灾。

配电箱及开关箱安全技术规程配电箱及开关箱的安全技术规程是为了确保电器设备运行安全，防止电气事故发生而制定的一系列规定和要求。

下面是配电箱及开关箱安全技术规程的一份简要说明，共计____字。

一、总则1. 配电箱及开关箱安全技术规程是以保证电器设备运行安全为目标，依据相关法律法规和规范要求而制定的文件。

2. 执行本规程的单位和人员应严格按照规定进行操作，确保电器设备运行安全。

二、配电箱及开关箱的安全要求1. 配电箱及开关箱应放置在干燥通风、无腐蚀气体和易燃易爆物品的地方，周围不得有障碍物阻挡。

2. 配电箱及开关箱应定期检查，及时发现并消除零部件缺陷、破损和松动现象。

3. 配电箱及开关箱的防护等级应根据工作环境和使用要求进行选择，确保电器设备的安全运行。

4. 配电箱及开关箱安装时应保证箱体稳固，固定牢靠，连接可靠，线缆整齐，并防止水、尘等杂质进入。

5. 配电箱及开关箱的外观应整洁，标签清晰可辨，接线端子应保持干燥、无污垢。

三、配电箱及开关箱的使用规范1. 配电箱及开关箱使用前，应仔细阅读操作手册，了解使用方法和注意事项。

2. 分配电源时应根据使用电器设备的功率和电压要求进行合理配置，防止过载和短路。

3. 转动配电箱及开关箱的手柄或按下开关按钮时应轻柔平稳，不得用力过大或过小。

4. 使用配电箱及开关箱时应遵循安全操作规程，禁止私拉乱接电源，防止人员触电和火灾等安全事故。

5. 使用完毕后应将手柄或开关按钮归位并关闭箱门，保持配电箱及开关箱的完好及封闭状态。

四、配电箱及开关箱的维护保养1. 定期进行配电箱及开关箱的外观清洁，保持干燥整洁，清除灰尘和杂物。

2. 定期对配电箱及开关箱进行维护保养，检查各项指示灯、显示器和按钮的工作正常性。

3. 定期检查配电箱及开关箱内部的电缆连接是否牢固，是否有松动或腐蚀现象。

4. 定期对配电箱及开关箱的防护等级进行检测，确保其满足使用环境和要求。

五、配电箱及开关箱的故障处理1. 发现配电箱及开关箱有异常工作现象时应立即停止使用，并及时向维修部门报告。

配电箱安装施工要点电气工程加入时间：2008-3-29 16:25:32 点击：431（1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。

柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。

箱门接地应采用软铜编织线，专用接线端子。

箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。

（2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。

预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。

（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。

（4）基础型钢安装1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm。

2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。

并做好防腐处理。

配电箱安装施工要点电气工程加入时间：2008-3-29 16:25:32 点击：432（5）配电柜（盘）安装1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。

单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。

成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。

2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

3）安装配电箱应预埋套箱，安装后面板应与墙面平。

4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。

5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。

配电箱及配电柜电气安装规范图文一、电器元件装配工艺1、首先要先熟悉图纸及技术要求。

检查元器件型号，规格，数量等与图纸是否相符。

2、检查元器件有无损坏，发现问题及时更换。

3、元件板（安装桥架）在装配时必须做好防护，轻拿轻放。

严禁踩踏。

元器件不能在安装板表面上研磨。

4、安装的元件应操作方便，操作时不受到空间或相邻元件的防碍，不能触及带电体。

如果带电体外露给操作带来危险需加防护。

如：1）加装绝缘板用来遮掩带点体。

2）加装绝缘热缩套管。

如下图所示5、满足电器元件产品说明书的要求。

例如，满足飞弧距离，电气间隙和爬电距离的要求。

6、同一批产品的装配应一致。

二、一次线（主回路）配线工艺（一）母线排制作工艺1、熟悉电路图依照开关电流选取相应的铜母线排（母线排载流量）图纸中标明铜排规格就按照图纸施工。

母线排载流量表（部分）2、铜排从库房领取时就应做好表面的防护。

严禁在地面拖拉。

应保持表面的光洁度。

3、下料：母线要求平直，母线不得有明显的锤痕、凹坑等缺陷，母排在下料前或下料后进行校正，不能有毛刺存在。

4、弯制：弯制铜排时使用母排折弯机，不得野蛮操作。

严格遵守作业指导书及操作规程。

弯制铜排时在模具上应垫上合适的纸板或棉布。

防止模具损伤铜排表面。

批量制作时应先抽取一节铜排进行弯制。

目的：，是测量铜排的拉伸系数。

（各厂家生产的铜排拉伸系数可能有一定的误差）。

，检验弯曲90°时弯曲面有无裂纹。

5、矩形母线应尽量减少弯曲。

母排弯曲部位距搭接面的边缘通常大于30mm，母线扭转90°时，扭转部分的长度不应小于母线宽度的2.5倍，并排母线的弯曲角度要一致，保证其连接安装时，不应产生内应力。

6、矩形母线应避开飞弧区域，当交流主电路穿越闭合磁路的金属框架时三相四（五）线母线应在同一框孔中穿过。

7、母线的绝缘支撑件应满足线路短路时的动热稳定的要求。

绝缘支撑件的间距应不大于绝缘支撑件短路强度实验时的间距；如果无动热稳定的要求则母线也应有足够的机械强度，例如，母线长度超出下表时，中间应加固定支撑件。

配电箱安装规范及使用安全事项经济、科技的发展，机房用电，离不开配电箱的，了解配电柜、配电箱的安装规范及使用安全事项是我们必须知道的。

配电箱，在机房监控中，起着重要的角色。

以下是配电箱安装规范及使用安全事项的内容：1、开关箱应由末级分配电箱配电。

2、配电箱、开关箱必须防雨、防尘。

3、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。

4、配电箱、开关箱周围应有足够二人同时工作的空间和通道。

不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。

5、配电箱、开关箱应采用铁板或优质绝缘材料制作、铁板的厚度应大于1.5mm。

6、进入开关箱的电源线，严禁用插销连接。

7、所有配电箱均应标明其名称、用途，并作出分路标记。

8、所有配电箱门应配锁，配电箱和开关箱应由专人负责。

9、总配电箱应设在靠近电源的地区。

分配电箱应装设在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30m。

开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

10、配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。

不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。

否则，须作特殊防护处理。

11、配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱各分配电箱，实行分级配电。

12、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。

13、配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。

14、配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。

15、配电箱和开关箱金属箱体、金属电器安装板以及箱内电器的不应带电底座、外壳等必须作保护接零。

保护零线应通过接线端子板连接。

16、配电箱、开关箱内的开关电器应按规定的位置紧固在电器安装板上，不提歪斜和松动。

17、各种开关电器的额定值应与其控制用电设备的额定位适应。

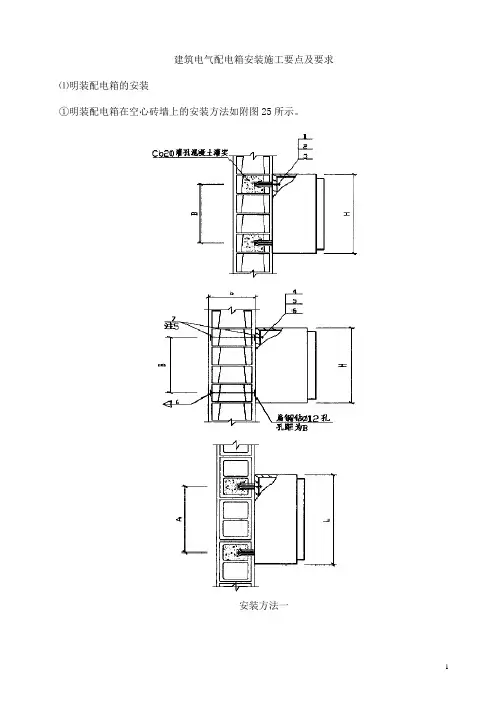

建筑电气配电箱安装施工要点及要求⑴明装配电箱的安装①明装配电箱在空心砖墙上的安装方法如附图25所示。

安装方法一安装方法二附图25明装配电箱在空心砖墙上的安装方法示意图②明装配电箱在加气混凝土预制板墙上安装方法如附图26所示。

立面平面附图26明装配电箱在加气混凝土板墙上安装示意图注：本图适用于重量较轻悬挂式配电箱。

图中尺寸A、B、H、L及安装材料见设备产品样本。

③明装配电箱在混凝土或实心砖墙上的安装方法如附图27所示。

附图27明装配电箱混凝土或砖墙上的安装方法示意图⑵明装配电箱安装固定：①明装配电箱固定于实心墙上采用金属膨胀螺栓固定，根据弹线位置及配电箱安装孔确定膨胀螺栓位置，用电锤或冲击钻钻孔，孔洞应平直不得歪斜，采用金属膨胀螺栓固定箱体，再将盘芯安装好。

②明装配电箱固定于木结构或轻钢龙骨结构墙上及空心砖墙上，应采取加固措施，另外，明装箱暗配管应在墙内敷设接线盒，要求盒口与墙面齐平，在软包装修或木制护板墙处应做防火处理，可涂防火漆或防火材料衬里进行防护。

③明装配电箱暗配管时，线盒应与PE线连接。

④暗装配电箱的安装⑤暗装配电箱的安装方法如附图28所示。

立面安装方法一平面安装方法二平面附图28暗装配电箱安装方法示意图暗装配电箱的安装固定：根据施工图纸所提供的箱体尺寸、位置及标高，随土建混凝土结构施工或砌墙预留孔洞尺寸，先将箱体找好标高及水平尺寸，并将箱体固定好，保证箱体不得出墙,箱盖紧贴墙面,并接好地线；箱底与墙面齐平时，应在墙面固定金属网后，再做墙面抹灰，不得在箱体上直接抹灰。

⑶配电箱配管安装方法：①单管进配电箱安装如附图29所示。

图6.明配管明箱做法图4.暗配管暗箱做法图5.暗配管明箱做法暗管暗箱做法暗管明箱做法明管明箱附图29单管进配电箱安装做法②多管进配电箱做法如附图30所示。

⑷配电箱上的母线其相线应用颜色标出，L1相应用黄色；L2相应用绿色；L3相应用红色；中性线N相应用蓝色；保护地线（PE线）应用黄绿相间双色。

配电箱及开关箱安全使用规程配电箱及开关箱是电力供应系统中的重要组成部分，正确使用和维护它们对于保障电力系统的正常运行和人身安全至关重要。

下面是关于配电箱及开关箱安全使用规程的一些要点。

一、配电箱及开关箱的安全使用概述1. 配电箱及开关箱应设立在通风良好、干燥、清洁的场所，且不得堆放杂物、易燃物等与电力设备无关的物品。

2. 配电箱及开关箱应设有防火、防尘、防腐蚀等措施，保障其运行安全和设备的长期可靠性。

3. 配电箱及开关箱应定期进行巡视和检查，确保其外部和内部情况正常，不得有损坏、松动、积尘等现象。

4. 严禁在配电箱及开关箱附近堆放易燃易爆物品，如油漆、溶剂等。

二、配电箱及开关箱的安装使用规范1. 配电箱及开关箱的安装位置应符合规划和设计要求，要确保易于操作和维护。

2. 配电箱及开关箱的箱体应接地良好，箱体与地的阻抗应小于0.1欧姆。

3. 配电箱及开关箱的进线和出线应接触良好，接线端子应固定可靠，接线截面符合规定要求。

4. 配电箱及开关箱的连接螺丝应平整、坚固，不得松动。

5. 在进行配电箱及开关箱的电气连接时，应断电操作，并按照设计和制造商的要求进行正确连接。

三、配电箱及开关箱的使用注意事项1. 配电箱及开关箱的分配电路应合理设置，不得超过额定负荷，以免引起过载和火灾。

2. 配电箱及开关箱的电器设备应定期进行巡检和检测，以确保其安全运行和操作正常。

3. 在打开配电箱及开关箱盖板之前，应先确认其内部没有电流或电压存在，以避免触电事故。

4. 配电箱及开关箱的维护和检修应由专业人员进行，且不得随意拆卸和更换配件。

5. 当发现配电箱及开关箱有异常现象，如异响、发热、冒烟等，应立即停电并通知专业人员进行检修。

四、配电箱及开关箱的紧急情况应急处理措施1. 当发生火灾时，应立即切断电源，并使用灭火器或呼叫消防队进行扑灭。

2. 当发生电流过大或短路时，应立即切断电源，并通知专业人员进行检修。

3. 当发现盗电行为时，应立即报警，并协助有关部门进行调查和处理。

三级配电箱标准做法
一、安装要求
1.三级配电箱应安装在固定、牢固的支架上，并保持与地面垂直。

2.配电箱的安装位置应便于操作、维护和检修，且不应影响其他设备的
正常运行。

3.配电箱的安装高度应符合规范要求，一般安装在离地面1.5米左右的
高度。

4.配电箱的安装应考虑安全通道和消防通道的通畅，不应妨碍人员通行
和消防设备的操作。

二、配置保护装置
1.三级配电箱应配置总开关或分路开关，并根据需要配置剩余电流保护
装置。

2.总开关或分路开关应具有过载保护和短路保护功能，并可根据需要配
置欠压保护功能。

3.剩余电流保护装置应符合相关标准要求，能够自动切断漏电线路，并
在故障排除后自动恢复供电。

三、配置漏电保护器
1.三级配电箱应配置漏电保护器，以确保人员安全和设备正常运行。

2.漏电保护器的动作电流应符合相关标准要求，并根据实际情况选择合
适的动作电流值。

3.漏电保护器的安装应牢固可靠，接线端子应紧固，并应有明显的标
识。

四、连接电缆
1.电缆的规格、型号应符合设计要求，并具有良好的绝缘性能和机械强
度。

2.电缆的连接应牢固可靠，芯线应标识明确，不得有断路、短路和接触
不良等现象。

3.电缆的排列应整齐美观，并有良好的通风散热条件。

4.电缆的敷设应符合相关规范要求，不得在有腐蚀性气体和机械振动的
场所敷设电缆。

5.配电箱内应有良好的防尘、防潮措施，以确保设备正常运行。

配电箱使用规范配电箱作为电气系统的重要组成部分，对于电力供应和电气设备的安全运行起着关键作用。

为了保障电力供应的可靠性和安全性，配电箱的安装与使用需要注意以下规范：一、安装规范：1.选用合适的配电箱：选择具有合格证书或认证的厂家生产的配电箱，确保其质量合格、可靠性高。

2.选择合适的安装位置：配电箱应安装在干燥、通风、无腐蚀性气体的室内或设备间，且远离易燃、易爆等危险场所。

3.保持良好的通风状态：配电箱应设置通风装置，以保持内部的温度不超过标准范围。

4.保持清洁：配电箱周围应保持清洁，避免杂物堆积，以免影响散热和正常运行。

5.保护接地：配电箱应进行良好的接地，并定期检查接地线路的连接状态。

二、使用规范：1.严禁乱拉乱动：使用配电箱时，严禁乱拉乱动电线，以免引发电火灾事故。

2.避免过负荷使用：配电箱内的电气设备负荷应不超过其额定容量，以确保供电安全和设备寿命。

3.定期检查：定期检查配电箱内部的电线接线是否松动、烧焦等异常情况，及时修复或更换。

4.杜绝水源：严禁在配电箱附近放置水源或水槽，以避免发生触电事故。

5.禁止私拉乱接：任何人都不得私自增加、减少、改动配电箱内部的电路和设备，并确保配电箱完整、正常。

6.使用专用开关：使用配电箱时，要使用专用的开关进行操作，严禁使用其他工具或随意操作。

7.设备定期检修：设备应定期进行维护和检修，及时更换老化的部件和设备，确保正常运行。

8.设备不应受暴晒：配电箱应远离阳光直射，以免影响设备的正常运行。

9.设备故障及时处理：一旦发现配电箱或其中的设备出现故障，应及时停止使用并进行维修或更换。

10.及时处理异常现象：当发生电气设备过热、冒烟、闪烁等异常现象时，应立即切断电源并联系专业人士进行检修。

以上是配电箱的使用规范，遵守这些规范可以保证配电箱的安全性和可靠性。

同时，为了保障电气设备和人身安全，建议用户定期进行维护和检查，如发现问题及时处理。

配电箱安装要求及使用规范一.使用前要求：1.配电箱、开关箱应有名称、用途、分路标记及系统接线图。

2.配电箱、开关箱箱门应配锁，并应由专人负责。

3.配电箱、开关箱应定期检查、维修。

检查、维修人员必须是专业电工。

检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。

4.对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电谭隔离开关分闸断电，并悬挂禁止合闸、有人工作停电标志牌，严禁带电作业。

5.配电箱、开关箱必须按照下列顺序操作：(1)送电操作顺序为：总配电箱分配电箱开关箱;(2)停电操作顺序为：开关箱分配电箱总配电箱。

但出现电气故障的紧急情况可除外6 .施工现场停止作业1 小时以上时，应将动力开关箱断电上锁。

7 .开关箱的操作人员必须符合规范第3.2.3 条规定。

8 .配电箱、开关箱内不得放置任伺杂物，并应保持整洁。

9 .配电箱、开关箱内不得随意挂接其他用电设备。

10. 配电箱、开关箱内的电器配置和接线严禁随意改动。

熔断器的熔体更换时，严禁采用不符合原规格的熔体代替。

漏电保护器每天使用前应启动漏电试验技钮试跳一次，试跳不正常时严禁继续使用。

11. 配电箱、开关箱的进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。

临时用电一级配电箱二级配电箱三级配电箱中放置的东西和要求为贯彻建设部《施工现场临时用电安全技术规范》(JGJ462005)，进一步规范我市建筑工地临时用电配电箱、开关箱(ACS)，保证施工现场用电安全，防止触电和电气火灾事故发生，结合本市实际，制定本细则。

二.配电箱及开关箱的设置1.施工现场的配电系统应设置总配电箱(配电柜)、分配电箱、开关箱实行三级配电，二级漏电保护。

2.总配电箱(配电柜)以下可设置若干分配电箱，分配电箱以下可设若干开关箱。

3.配电箱、开关箱应采用冷轧钢板制作，钢板厚度为1.2~2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱门均应设加强筋，箱体表面应做防腐处理。

配电箱安装规范1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用 2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。

二层底板需用2mm厚冷轧板。

2.2落地柜配活顶盖，配电箱不开敲落孔。

2.3照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。

2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。

2.5配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。

2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。

箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。

暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。

配电箱安装高度规范要求配电箱是电力系统中重要的设备之一，用于分配和控制电流，保障电路的正常运转和安全使用。

配电箱的安装高度是非常重要的，因为合理的安装高度可以保障人们的安全，并方便日常维护和操作。

下面是配电箱安装高度的规范要求。

一、一般要求1. 配电箱应安装在地面上，并且应具有良好的通风和防潮措施；2. 配电箱应放置在干燥的地方，远离易燃物品；3. 配电箱上方应保留足够的空间，方便设备维护和操作；4. 配电箱安装后，应规范标识，标明电箱的用途和相关注意事项。

二、室内配电箱的安装高度规范要求1. 室内配电箱的安装高度不应低于1.8米，且应保持相对平稳；2. 室内配电箱的进线口应向上安装，方便进线接入和维护。

三、室外配电箱的安装高度规范要求1. 室外配电箱的安装高度应不低于0.35米，以免被雨水淹没；2. 室外配电箱的安装高度不应大于2米，以方便日常维护；3. 室外配电箱的周围应有足够的空间，以方便维护和操作；4. 室外配电箱应设置牢固的防护罩，以防止外界因素对配电设备的影响。

四、特殊场所的配电箱安装高度规范要求1. 对于有特殊需求的场所，如医院、实验室等，配电箱的安装高度可以根据实际需求进行调整；2. 对于易燃易爆场所，配电箱的安装高度应符合相应的防爆要求；3. 对于防水要求较高的场所，配电箱应采用防水的措施，且安装高度应符合相应规范。

综上所述，配电箱的安装高度是根据具体环境和要求来确定的，一般要求室内配电箱不低于1.8米，室外配电箱不低于0.35米，不高于2米，且需保留足够的空间便于操作。

对于特殊场所，还需要根据实际需求和相关规范进行具体调整。

合理的配电箱安装高度能够保障人们的安全，提高电力系统的运行效率和可靠性。

1．配电箱(柜)安装规范1）施工准备设备运到施工现场后,先根据设计图纸核对规格型号是否符合要求和规定。

外观有无机械损伤、变形和油漆脱落。

器具内配线严禁外露，配件要求齐全，有产品合格证。

2）配电箱安装a．挂壁明装根据进出电缆电线的方向及桥架的规格，在配电箱的顶部或底部开孔。

配电箱的所有开孔处须用橡胶皮保护孔的边缘，以防止损坏电线电缆。

配电箱采用膨胀螺栓在剪力墙上，隔墙上明装配电箱安装需要加对拉螺杆固定。

b．落地明装部分出线回路多的配电箱，重量大，为了保证配电箱安装牢固，须制作成落地安装的配电箱。

落地配电箱安装用槽钢做支架固定，支架在打垫层以前安装并调整平整，支架的顶部距垫层表面4cm。

c．箱内接线箱内接线总体要求为接线正确、配线美观、导线分布协调。

同一接线端子最多允许压接两条导线。

在活动部位应该两端固定。

盘面引出及引进的导线应留有适当余量，以便于检修。

电线与配电箱元器件的连接，根据导线的功能、线径及连接器件的种类采用不同的连接方式，共分为与母排连接、与断路器出线孔连接两种情况。

与断路器连接的电线插入断路器的出线孔后，通过压紧螺丝固定，多股线搪锡后才能连接。

与母排连接的电线通过接线端子连接。

配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。

PE线不允许利用盒、箱体串接。

所有二次回路控制线或电缆均采用多股软铜线，接线端子采用规格合适的接线端子使用专用压接钳压接。

d．线路绝缘测试箱内接线之后，对配电箱内线路用500V兆欧表摇测，各条支路的绝缘电阻不小于0.5MΩ，主要包括进线电缆的绝缘测试、分配线路的绝缘测试、二次回路线路的绝缘测试。

同时做好摇测记录。

线路绝缘测试前，要断开电缆两端的空气开关，照明开关、设备连接点等，以保证绝缘测试结果准确无误。

3）高低压柜的安装规范满足通电条件后，将配电箱卡片框内的卡片按图纸填写好部位，编上号。

a．安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。

配电箱规章条例引言概述：配电箱作为电力系统中重要的组成部分，其规章条例的制定和遵守对于电力系统的安全运行至关重要。

本文将从五个方面详细阐述配电箱规章条例的内容，包括配电箱的安装要求、使用规范、维护管理、故障处理和安全防护。

一、安装要求：1.1 安装位置：配电箱应安装在通风良好、干燥、无易燃物质的地方，远离水源、热源和腐蚀性气体。

1.2 安装高度：配电箱的安装高度应符合相关标准，便于操作和维护，同时要保证与地面的距离符合安全要求。

1.3 安装环境：配电箱的周围环境应保持整洁，不得有杂物堆放，以便于操作和检修。

二、使用规范：2.1 电路接线：配电箱的电路接线应符合相关电气规范，接线端子应紧固可靠，避免松动引发火灾和电击事故。

2.2 负荷控制：配电箱应合理配置负荷，避免过载和短路，同时要注意平衡负荷，确保电能的合理分配。

2.3 用电安全：使用配电箱时应注意用电安全，不得私拉乱接电线，不得超负荷使用，避免因电路故障引发安全事故。

三、维护管理：3.1 定期检查：配电箱应定期进行检查，包括检查接线端子是否松动，检查保护装置是否正常运行等，确保配电箱的正常运行。

3.2 清洁维护：配电箱应保持清洁，定期清除灰尘和杂物，保持通风良好，防止因积尘引发火灾。

3.3 维修保养：对于发现的故障或异常情况，应及时进行维修和保养，确保配电箱的可靠性和安全性。

四、故障处理：4.1 故障排除：对于配电箱的故障，应根据具体情况进行排除，可以采取检修、更换元件等方式进行维修。

4.2 故障记录：对于重要的故障情况，应及时进行记录，包括故障原因、处理方法和结果等，以便于后续的分析和改进。

4.3 故障报告：对于严重的故障情况，应及时向相关部门或人员进行报告，以便于组织应急处理和防范类似故障的再次发生。

五、安全防护：5.1 防护设施：配电箱应配备相应的防护设施，如防护罩、防护栏等，以防止人员误碰或触电。

5.2 安全警示：在配电箱周围应设置明显的安全警示标识，提醒人员注意安全，禁止未经授权人员擅自接触配电箱。
