配电箱(柜)安装

成套配电箱（柜）安装规程第一节成套配电柜安装1. 工艺流程基础制作安装→配电柜搬运吊装→母线电缆压接→柜内配线校线→柜盘调试→试运验收2. 控制要点2.1 柜体符合标准，有“CCC”认证。

2.2 基础型钢安装允许偏差符合规定。

2.3 防雷接地符合设计或规范要求。

2.4 安装完成后进行绝缘摇测。

3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电柜安装：3.2 配电柜的基础型钢应与保护导体可靠连接；装有电器的可开启门与框架的接地端子应选用截面积不小于4mm2的裸3.3 编织铜线连接，并应有标识。

3.4 低压成套配电箱柜应有可靠的防电击保护，柜内保护接地导体（PE）排应有裸露的连接外部保护接地导体的端子。

3.5 配电柜相互间或与基础型钢间应用镀锌螺栓连接，且防松零件应齐全。

3.6 柜内分别设置零线（N）和保护接地线（PE）汇流排。

3.7 线路的线间和线对地间绝缘电阻值，馈电线路不应小于0.5MΩ，二次回路不应小于1MΩ；二次回路的耐压试验电压应为1000V，试验持续时间应为1min 或符合产品技术文件要求。

配电柜安装实例图配电柜接线实例图基础槽钢接地实例图第二节成套配电箱安装1. 工艺流程弹线定位→支架安装→明装（暗装）配电箱→盘面组装→箱内配线→箱体固定→绝缘测试→试运行验收2. 控制要点2.1 箱体符合标准，有“CCC”认证。

2.2 配电箱配线排列整齐，绑扎成束。

2.3 箱体线缆进出口应有防护措施。

2.4 防雷接地符合设计或规范要求。

2.5 安装完成后进行绝缘摇测。

3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电箱安装：3.2 配电箱的金属框架必须接地或接零可靠；装有电器的可开启门和与框架的接地端子间应选用截面积不小于4mm2的裸编织铜线连接，标识明确。

3.3 配电箱标志牌、标志框齐全、正确清晰。

箱内标识器件、接线端子编号标识清晰。

3.4 箱体应安装牢固，且不应设置在水管正下方，安装垂直度允许偏差不应大于1.5‰，相互间接缝不应大于2mm。

配电箱（柜）安装质量问题及解决措施发布时间：2021-05-27T02:22:41.826Z 来源：《中国电业》（发电）》2021年第3期作者：陈明[导读] 随着城市化进程的不断推进，城市用地已经越来越紧张，使得建筑逐渐向高层发展，涌现了一大批超高赠商业综合体建筑。

身份证号码：43048219870210xxxx摘要：随着城市化进程的不断推进，城市用地已经越来越紧张，使得建筑逐渐向高层发展，涌现了一大批超高赠商业综合体建筑。

在这些超高层办公商业综合楼中，包括写字楼、公寓、宾馆等多种使用功能，给工程电气系统的设计和施工的技术水平都提出了很高的要求，配电箱（柜）安装问题已经成为了业主、物业管理、施工方等等多方面的难题。

关键词：配电箱（柜）安装；建筑；电气设计引言：电气系统作为现代建筑不可缺少的一部分，在民用建筑工程中一般可以分为强电系统和弱电系统两种。

弱电系统主要包括楼宇管理自动化系统、综合布线系统及有线电视系统等等；强电系统则包括变配电系统、高压系统、电气外线系统等等。

与弱电系统所提供的便捷生活相比，强电系统中的变配电系统更多的负责基础的电力供应，也就是说变配电系统是整个建筑供电的基础，其重要性就不言而喻，而且由于变配电系统的电流、电压具有更高的危险性，所以为了避免用电危险的产生，在变配电系统进行设计与施工时，就需要采取适当的策略。

一、配电箱（柜）安装的要求分析配电箱（柜）设备是指应用在3kv电压以上、50Hz频率以下的户内或户外电力系统中的交流开关设备，主要负责电力系统的控制和保护。

一方面，配电箱（柜）设备可以根据电网的需求将电力设备或线路部分投入、退出使用，也可以将发生故障的电力设备或线路从电网中及时切断，在保证无故障部分正常运行的基础上，保证了故障维修人员的安全。

（一）配电箱（柜）的一般性能要求正对于不同的电力系统运行状态，电机的负载条件、类别和承载条件都存在着很大的区别。

但对于电机系统试验来说，配电箱（柜）起着控制和保护的双重作用，所以为了保证系统的顺利运行，下面将对断路器的特点进行重点分析。

配电箱（柜）安装方法一、配电箱（柜）安装介绍考虑进出配电箱电线、电缆的连接空间并预留好嵌入式安装的配电箱的墙体孔洞。

配电、控制柜在室内的位置原则上按图施工,列位置施工低压配电屏离墙安装时距墙体不应小于0∙8米,低压配电屏靠墙安装时距墙体不应小于0.05米;巡视通道宽不应小于L5米。

配电、控制柜需要安装在基础型钢上,型钢选用IO号槽钢立放。

二、工艺流程流程图三、具体施工方法1、弹线定位：根据设计要求确定配电箱（柜）位置，并按照箱（柜）的外形尺寸进行弹线定位，弹线定位的目的是找出预埋件或者膨胀螺栓的位置。

2、成套配电柜安装:1）基础型钢制作好后,应按图纸所标位置或有关规定。

（1）安装基础型钢时,应用水平尺找正、找平。

基础型钢安装的不平直度及水平度,每米长度应大于Imm,全长时应大于5mm;基础型钢的位置偏差及不平型度在全长时,均应小于5mm o基础型钢顶部宜高出室内摸平地面50mm o(2)基础型钢接地埋设的配电、控制柜的基础型钢应做良好的接地,低压开关柜及电气设备接地连接采用-50*5镀锌扁铁镀锌扁钢在基础型钢的两端分别与接地网进行焊接,变压器中性点与大地接地采用63*5镀锌扁铁焊接，焊接面为扁钢宽度的2倍。

2)配电、控制柜安装Q)配电、控制柜与基础型钢采取螺栓固定。

(2)配电、控制柜单独安装时,应找好配电、控制柜正面和侧面的垂直度。

(3)成列配电、控制柜安装时,可先把每个配电、控制柜调整到大致的位置上就位后再精确地调整第一面配电、控制柜,再以第一面配电、控制柜的柜盘面为标准逐台进行调整。

(4)配电、控制柜组立安装后,盘面每米高的垂直度应小于L5mm,相邻两盘顶部的(水平偏差应小于2mm;成列安装时,盘顶部水平偏差应小于5mm o3)配电、控制柜接地(1)成套柜应装有专用接地铜排接地铜排与柜体连接成电气通路才妾地铜排应用等截面的铜排与配电、控制柜基础接地干线扁钢牢固连接。

接地铜排与零排相互绝缘。

(2)配电、控制柜与基础型钢采用螺栓固定,每台柜宜单独与PE母排做接地连接,用不小于16mm2铜导线与柜上的PE母排接地端子连接牢固。

配电箱（柜）安装1.1配电箱（柜）安装说明a) 采用膨胀螺栓安装1) 碳钢膨胀螺栓适用于重量较重的配电设备在混凝土、砖结构的墙、柱及地面上固定安装。

2) 尼龙、塑科胀管(配自攻螺钉使用)适用重量较轻的配电设备在MU3.5加气混凝土、MU7.5粘土砖、C15混凝土墙上固定。

b) 采用射钉安装射钉适用于中型及较轻的配电设备在金属结构、混凝土的砖柱或墙上固定安装。

c) 采用普通螺栓安装普通螺栓适用于各种配电设备在混凝土、砖结构的柱、墙及轻质隔墙、地面上固定安装。

d) 采用型钢支架安装型钢支架适用于在墙上、柱上及地面上用螺栓、射钉、抱箍及预埋铁件安装各种配电设备。

e) 嵌墙安装将嵌入式配电设备嵌墙安装，当箱体厚度超过墙体厚度时不宜采用嵌墙安装方法。

1.2配电箱（柜）安装注意事项a) 施工时对配电箱（柜）安装支架及设备安装孔尺寸现场核对后进行安装。

b) 所有金属构件均做防腐处理，进行镀锌，无条件时刷一度红丹，二度灰色油漆。

c) 螺栓锚固在墙上用M10水泥砂浆，锚固在地面上用C20细石混凝土，在多孔砖墙上不直接采用膨胀螺栓固定设备。

d) 配电箱(控制箱)根据箱体大小确定是落地安装还是挂墙安装，一般箱体高度为1.2m以上时，宜落地安装。

当落地安装时，柜下宜垫高100mm。

如果有电缆进出线时，还需在柜底预留基坑，以满足电缆的弯曲半径要求，基础型钢安装及盘柜安装还应满足各项允许偏差要求。

型钢的固定的点间距不大于1000mm。

e) 各电气配电箱箱体高度600mm以下，底边距地1.5m；600mm~800mm高，底边距地1.2m；800mm~1000mm高，底边距地1.0m；1000mm~1200mm高，底边距地0.8m；1200mm以上，为落地式安装，下设300mm基础。

f) 暗装配电箱时，配电箱和四周墙体应无间隙，箱体后部墙体如已留通洞时，则箱体后墙在安装时需做防开裂处理。

g) 铁制配电箱与墙体接触部分须刷樟丹油或其它防腐漆。

配电箱(柜)安装注意事项
本工程电气部分的配电箱（柜）分落地式、嵌入式、悬挂式三种方式，施工前认真熟悉图纸，全面收集有关产品样本和标准图集，了解各配电箱的形体结构，安装尺寸、安装方法，考虑支架、进出线方面及检修操作等情况，根据设计指定安装部位的建筑结构选择符合规范要求的安装方案。

安装前对到货进行下列检查：①产品随行合格证，盘、柜铭牌型号、规格及电压等级须符合设计要求；②盘、柜面漆应完整、无损伤、柜架尺寸正确无变形；③盘、柜母线标志颜色清楚，柜门可开启，柜间应有软铜芯线与接地装置连接作保护作用；④属于强制认证的产品必须有认证标志。

1、落地箱（柜）安装
槽钢底座安装是成排落地柜安装的首要环节,其质量直接影响到柜的安装,为此底座安装要端正,水平高度和垂直度控制在5mm以内,须使框边的上侧面在同一水平上。

框的四周应均为直角,要用大于500mm的直角测量,底座整体是否矩形,可通过两对角线测量复核。

底座水平面宜高出抹平地面100mm,底座型钢应可靠接地。

落地箱（柜）安装应用手电钻、台钻开孔，不能焊死于底座型钢上，柜盘安装允许偏差：垂直度为1.5mm,单独箱、柜水平度为2.5mm,成列的水平度为1.5mm,盘间接缝为2mm。

2、悬挂式配电箱安装
为了确保配电箱安装牢固,必须合理选用膨胀螺栓,一般不小于
M10,所有配电箱必须可靠接地,安装牢固。

3、嵌入式配电箱安装
嵌入式配电箱安装因箱体安装时土建为毛地面，位置标高应参照土建基准线。

亦应注意半成品保护，因箱体内部易被砂浆污染故与土建密切协作配合外，在箱体就位后，箱内器件安装前均覆塑膜保护。

配电柜（箱）安装方案1、材料要求：配电柜（箱）必须具有产品合格证，并对实物进行开箱检查验收，其金属柜（箱）架无变型，表面平整，电气设备组件无缺损，附件齐全，并会同监理共同做好开箱验收记录。

引进柜内的电缆及其芯线应符合下列要求：引进盘、柜的电缆应排列整齐，固定可靠，避免交叉，不使所接的端子受到机械应力。

铠装电缆的钢带，不应进入柜内，铠装钢带切断处的端部应扎紧。

柜内的电缆线芯，应按垂直或水平有规律的配置，不得任意歪斜，交叉连接。

配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定，盘面引出及引进的导线应留有适当的余量，以便于检修及接线。

导线剥削处应不伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子，如必须穿孔用顶丝压接时，多股线应烫锡后再压接，并不得减少导线的股数。

配电箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均应带电，垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷，横装者左侧接电源，右侧接负荷，接零系统中的零线应在箱体引入线处或末端作好重复接地；零母线在配电箱上应用零线端子板分路，零线端子板分支路排列位置，应与熔断器相对应；当PE线所用材质与相线相同时应按热稳定要求选择截面不应小于规范规定的截面导线。

箱体应有一定的机械强度，金属柜（箱）架无变型，表面平整，周边平整无损伤，油漆无脱落，接地螺栓齐全。

箱内各种器具应安装牢固，电气设备组件无缺损，导线排列整齐，压接牢固，具有产品合格证。

2、主要机具：铅笔、卷尺、水平尺、线坠、手锤、錾子、台钻、钢锯等。

3、操作工艺：配电箱应安装在安全、干燥、易操作的场所，配电箱安装时，其底边距地 1.5m；或根据设计要求的高度安装，在同一建筑物内，同类箱、盘的高度应一致，允许偏差为10mm。

配电箱不用的敲落孔应完好无损。

配电箱内应分别设零线和保护地线（PE线）汇流排，零线和保护地线应在汇流排上连接，不得绞接，并有编号。

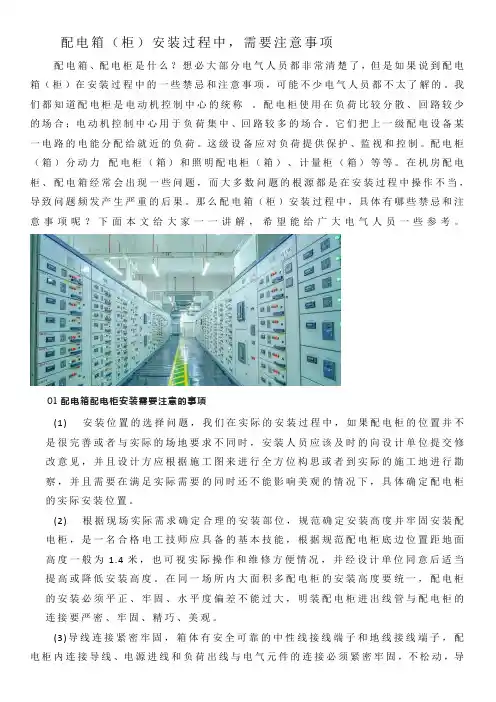

配电箱（柜）安装过程中，需要注意事项配电箱、配电柜是什么？想必大部分电气人员都非常清楚了，但是如果说到配电箱（柜）在安装过程中的一些禁忌和注意事项，可能不少电气人员都不太了解的。

我们都知道配电柜是电动机控制中心的统称。

配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。

它们把上一级配电设备某一电路的电能分配给就近的负荷。

这级设备应对负荷提供保护、监视和控制。

配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱）等等。

在机房配电柜、配电箱经常会出现一些问题，而大多数问题的根源都是在安装过程中操作不当，导致问题频发产生严重的后果。

那么配电箱（柜）安装过程中，具体有哪些禁忌和注意事项呢？下面本文给大家一一讲解，希望能给广大电气人员一些参考。

01配电箱配电柜安装需要注意的事项(1)安装位置的选择问题，我们在实际的安装过程中，如果配电柜的位置并不是很完善或者与实际的场地要求不同时，安装人员应该及时的向设计单位提交修改意见，并且设计方应根据施工图来进行全方位构思或者到实际的施工地进行勘察，并且需要在满足实际需要的同时还不能影响美观的情况下，具体确定配电柜的实际安装位置。

(2)根据现场实际需求确定合理的安装部位，规范确定安装高度并牢固安装配电柜，是一名合格电工技师应具备的基本技能，根据规范配电柜底边位置距地面高度一般为1.4米，也可视实际操作和维修方便情况，并经设计单位同意后适当提高或降低安装高度。

在同一场所内大面积多配电柜的安装高度要统一，配电柜的安装必须平正、牢固、水平度偏差不能过大，明装配电柜进出线管与配电柜的连接要严密、牢固、精巧、美观。

(3)导线连接紧密牢固，箱体有安全可靠的中性线接线端子和地线接线端子，配电柜内连接导线、电源进线和负荷出线与电气元件的连接必须紧密牢固，不松动，导线的剥线长度应适当，芯线不外露，压接要紧密，配电柜应有齐备的中性线按线端子，箱体必须具有牢固可靠的保护接地接线端子。

配电箱（柜）安装施工方案第一章编制依据1、《建筑电气施工质量验收规范GB50303-2002》2、《建筑工程施工质量验收统一标准GB50300-2001》3、《电气装置安装工程电气设备交接试验标准GB50150》4、《电气装置安装工程施工及验收规范GB50254-96》5、《电气装置安装工程施工及验收规范GB50255-96》6、《电气装置安装工程施工及验收规范GB50256-96》7、《电气装置安装工程施工及验收规范GB50257-96》8、《05D3电气电力与照明配电装置标准图集》第二章施工准备1、材料要求：（1）铁制配电箱（柜）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

（2）塑料配电箱（柜）：箱体应有一定的机械强度。

周边平整无损伤，塑料二层底板厚度不应小于5mm，并有产品合格证。

（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

（4）绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

（5）其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2、主要机具：（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3、作业条件：（1）随土建结构预留好暗装配电箱的安装位置。

（2）预埋铁架或螺栓时，墙体结构应弹出施工水平线。

（3）安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。

配电柜、动力配电箱（柜）及照明配电箱安装1.1.1.1.施工程序电箱施工程序图1、埋设的基础型钢和柜下的电缆沟等相关建筑物检查合格，才能安装配电柜。

2、落地安装的配电柜和控制柜的基础验收合格，且对埋入基础的电线导管、电缆导管进行检查，才能安装箱体。

3、在墙上明装的动力、照明配电箱的预埋件（金属埋件、螺栓），在抹灰前预留和预埋；暗装的动力、照明配电箱箱体的预留孔和动力、照明的线盒及配线的电线导管等，经检查确认到位，才能安装配电箱，且应与土建施工同步预埋；建筑物墙面装修完成后，才能安装配电箱内的元件和接线。

4、在配电箱（柜）的接地（PE）和接零（PEN）连接完成后，核对配电箱（柜）内的元件规格、型号，且交接试验合格，才能投入运行。

1.1.1.2.配电箱（柜）施工方法及技术措施1、箱体检查验收配电箱（柜）到场后，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，各项应满足设计要求和规范要求。

具体内容见下表：箱体检查验收内容表2、基础型钢安装变配电所高低压柜，控制柜及其他单体内落地式配电盘柜，采用10#槽钢制作设备基础，基础型钢其顶部高出抹平地面10mm。

基础型钢的顶部水平度和侧面不直度均要求每米允许偏差在1mm之内，全长不大于5 mm。

基础型钢应有明显的可靠接地，成排柜基础型钢引出二点与接地干线连接。

基础型钢安装，其允许偏差应符合下表：电柜基础尺寸偏差检查表基础型钢在安装找平过程中，需用垫片的地方，最多不能超过三片；最终基础型钢顶部宜高出抹平地面10cm。

1.1.1.3.设备运输（1）配电箱(柜)的运输吊装：配电箱(柜)的吊装、水平转运任务量很大，在实施前要进行合理的计划，设备垂直运输可以采用外用电梯或塔吊，配电箱(柜)的水平运输可以采用液压叉车，就位采用门型架吊装。

如图所示高压柜的运输：配电柜运输示意图2、设备运输、吊装时注意事项：道路要事先清理，保证平整畅通。

汽车运输时，用麻绳将设备与车身固定牢，开车要平稳。

配电柜（箱）安装施工方法及质量要求配电柜（箱）安装施工方法及质量要求提要：盘柜的漆面应完整无损，盘柜接地应牢固良好。

盘柜的正面及背面各电器，端子排应标明编号、名称、用途及操作位置更多精品自报告配电柜（箱）安装施工方法及质量要求1所用箱（柜）必须符合设计要求，且技术文件及合格证齐全。

2配电柜安装时其垂直度、水平度、盘柜面不平度的允许偏差符合表的要求：表配电柜安装时其垂直度、水平度、盘柜面不平度的允许偏差项次项目允许偏差（mm）1垂直度（每米）2水平度相邻两端顶部2成列端顶部53不平度相邻两端边1成列端边23盘柜的漆面应完整无损，盘柜接地应牢固良好。

盘柜的正面及背面各电器，端子排应标明编号、名称、用途及操作位置。

4引进柜内的电缆及芯线应符合下列要求：1)引进盘、柜的电缆应排列整齐，避免交叉并应牢固固定，不使所接的端子排受到机械应力。

2)柜内的电缆线芯，应按垂直或水平有规律的配置，不得任意歪斜3)铠装电缆的钢带，不应进入柜内，铠装钢带切断处的端部应扎紧。

5管线进入配电柜（箱）应用开孔器开孔，并用适当的护圈进行保护。

6照明配电箱应符合下列要求：1)导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。

2)安装牢固，垂直偏差不应大于3mm，暗装时，照明配电箱四周无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。

3)箱内应分别设置零线和保护地线（PE线）汇流排，零线和保护线应在汇流排上连接，不得绞接并应有编号。

4)箱内装设的螺旋熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。

5)照明配电箱上应标明用电回路名称6)箱内的交流、直流或不同电压等级的电源，应具有明显的标志。

7配电柜需要安装在基础型钢上，型钢可根据配电盘尺寸而定，一般型钢可选用10号槽钢制作。

加工好后先进行除锈防腐，配合土建工程进行安装，埋设的基础型钢应做好良好的接地，一般用-40X4镀锌扁钢在基础型钢的两端分别与接地网进行焊接。

配电箱(盘)柜安装主要施工工艺配电箱（盘）、柜安装的主要施工工艺1 盘箱柜安装应在土建湿作业及装饰完毕后进行。

2 开箱：配电箱柜到达现场后应组织有关方面进行检查验收工作，认真核对配电箱柜与设计要求是否相等，以及规格、数量型号、各种元件及接线是否符合国家验收规范要求，合格证、技术文件是否齐全，元件、配电箱柜外观有无损坏，待监理验收后存放在安全可靠不潮湿的地点。

3 安装前根据设计图纸要求仔细核对箱柜的型号及安装位置，做好安装前的准备工作，安装高度及安装方式按设计要求，当无设计要求时按有关规范安装。

4 配电箱、柜主要技术条件：1）质量监督部门明令淘汰电工产品及禁止使用的电工产品均不得安装使用。

2）所使用的新技术、新材料、新工艺必须先经试验（试点）和按国家规定组织鉴定，有相应规程和标准，未经试验鉴定或未达到技术指标要求者，在本工程中不得使用。

3）涮锡，压接线端子。

4）母线为铜母线，母线搭接处必须搪锡，搪锡前应将其表面进行处理，涮锡后表面应平整无杂物，母线应涂复黑漆，漆膜应完整，无杂物，母线涂复黑漆起止位置应一致，整齐，并相序色标，且不易退色，开关及接触器的进线必须贴色标，当进线为塑料铜线时，应该有明显相序标识，箱内配线必须符合国家规范要求。

5）箱、（柜）体应在明显，易操作的地方设置不可拆卸的接地螺丝，并设置接地标志，暗装配电箱在右上角预留40×4 镀锌扁钢作为进出电管接地用，长度不小于10CM，配电箱（柜）的盖门，覆板等处装有电器并可开启时应用裸铜软线与接地螺丝可靠连接。

6）配电箱（柜）内电气开关下方宜设标志（牌）标明出线开关所控支路名称或编号，并标明电器规格，箱内电器元件的上方标志该元件的文字符号，系统图上的文字符合一致。

7）所使用的图形和符号应符合相应的国家标准。

箱、柜内元件质量，认证标志准确，安装固定可靠，接线正确，牢固；外接端子质量，外接导线预留空间，箱柜内配线规格与颜世，电气间隙及爬电距离符合规范要求。

配电柜及配电箱安装方法1、配电柜、箱在加工订货前必须根据设计图纸、施工及验收规范和《天津市建筑工程电气安装质量若干规定》做书面技术交底，明确其数量、尺寸、安装方式、材质要求、器具选择与布置、配线方式、面板颜色、锁具、产品出厂相关技术资料及其它技术质量要求。

2、变配电所成套变配电柜的安装：安装前检查按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号、数量，产品合格证、技术资料、说明书齐全，柜体外观无损伤、变形，电气元件、绝缘瓷件无损伤、裂纹等缺陷。

（1）基础型钢安装：按设计图预制加工好基础型钢并刷防锈漆，固定时用水平尺找平、找正，需垫平时垫片不得超过3片，然后焊接牢固，允许偏差如下表：并将已预留好的接地扁钢与之焊牢，焊接长度为扁钢宽度的2倍以上，然后刷防锈漆一遍、灰漆两遍。

（2）按图纸布置顺序将柜固定于型钢上，固定前，应先找平、找正，其允许偏差如下表，高压柜用M16镀锌螺丝、低压柜用M12镀锌螺丝固定，每台柜体单独与接地干线连接，并配有明显、可靠的接地装置，装有电器的可开启柜门用裸铜软导线与接地装置作可靠连接。

（3）二次线连接：接线准确，压接牢固，平垫、弹簧垫齐全，一个端子压一根线，最多不超过2根且两线间加平垫圈，多股线涮锡。

（4）柜顶封闭母线安装:封闭插接母线的拐弯处必须加吊架。

直段插接母线支架的距离不应大于2m。

膨胀螺栓固定支架不少于两条,固定牢固，螺扣外露2－4扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧。

母线安装：封闭插接母线应直接用螺栓固定在支架上，螺栓加装平垫和弹簧垫圈固定牢固。

封闭插接母线外壳连接时，地线跨接板连接应牢固，防止松动，严禁焊接。

封闭插接母线外壳两端应与保护地线连接。

3、明装配电箱的安装：在混凝土墙或砖墙上找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，采用金属膨胀螺栓固定配电箱。

其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。

配电箱柜的安装9-1、配电柜箱安装要求配电箱安装时，同类箱的高度要一致，允许偏差为10mm。

配电箱、柜单独或成列安装时，其垂直度、水平偏差以及箱柜面偏差和配电箱、柜间接缝的允许偏差符合下表要求。

9-2、配电箱、柜安装工艺流程图：9-3、配电箱柜安装9-3-1、配电柜基础型钢安装：型钢预先调直、除锈，刷防锈底漆。

基础型钢架可预制或现场组装。

将预制好的基础型钢架或型钢按施工图纸所标位置放置，用水准仪或水平尺找平、找正。

需要垫片的地方最多不能超过三片。

将基础型钢固定牢固。

最终基础型钢顶部高度宜高出抹平地面10mm。

基础型钢安装允许偏差应符合规范规定。

基础型钢应做可靠接地。

9-3-2、配电柜安装按顺序将配电柜安放到基础型钢上就位，找正、找平后，进行固定。

除柜体与基础型钢固定，柜体与柜体、柜体与侧档板均用镀锌螺丝连接。

配电柜与基础槽钢之间应用镀锌螺栓连接，且有防松措施。

配电箱、柜安装示意图水平搬运图低压柜用液压手推车运至变配电室。

就位图采用门型架吊装就位，就位的时候按照施工图布置的位置将高低压柜放在基础型钢上。

进出线图1配电柜安装必须接地可靠。

2 接线必须符合相关规范。

1配电柜安装必须排列整齐。

2间距须符合相关规范。

盘柜单独或成列安装时，其垂直度，水平度以及盘柜面平度和盘、柜间接缝的允许偏差应符合下表要求表项目允许偏差垂直度(每米) 1.5水平度相邻两盘顶部 5成列盘顶部 5不平度相邻两盘边 1成列盘面 5落地配电柜的安装基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。

标高根据土建给出的基准引出。

基础槽钢的制作和固定采用焊接。

施工时应注意焊接变形引起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测，可采用水平仪测量，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，设备安放好后，对成排安装的柜、箱，以中心单柜的垂直度、水平度为准，再分别向两侧拼装逐柜调整，少许误差可在框底部加钢垫片找平找正。

配电箱柜安装施工方法与技术措施配电箱和柜的安装施工是确保电气设备安全运行的重要环节，下面将介绍配电箱和柜安装施工的方法和技术措施。

1.前期准备工作在进行配电箱和柜的安装施工之前，需要做好以下准备工作：-对施工现场进行评估，包括检查安全环境、确定安装位置和确保通风通道；-确定所需的材料和工具，如配电箱、柜、导线、端子、工具箱等；-制定详细的施工方案，包括安装位置、布线路径等；-根据工程需求，预先做好施工图纸和相关记录。

2.安装位置选择选择合适的安装位置对配电箱和柜的安全运行非常重要。

应该确保安装位置符合以下要求：-墙壁应坚固，不能出现明显的裂缝和结构问题；-避免选择有易燃物质或湿度较高的位置；-确保安装位置方便维修和操作。

3.安装施工方法安装配电箱和柜的步骤如下：-根据施工方案和图纸确定安装位置和布线路径；-根据布线路径预先开孔，确保孔的位置准确；-根据布线路径将导线从主线引入到配电箱或柜内，使用端子连接导线；-安装配电箱或柜，并确保固定牢固；-进行电气缺陷检测和接地。

4.技术措施为保证配电箱和柜的安全运行，需要采取以下技术措施：-严格按照施工图纸和方案进行工程施工；-采用优质的配电箱和柜，确保其物理和电气性能符合规范要求；-做好电气接地，确保接地电阻符合规范要求；-修理和调试完成后，进行电气设备的试运行和验收，确保设备正常运行。

总结配电箱和柜的安装施工是电气工程中的重要环节，施工过程中要做好前期准备工作，并选择合适的安装位置。

在安装过程中，要严格按照施工方案和规范进行施工，并采取相应的技术措施来确保配电箱和柜的安全运行。

配电箱（柜）安装预先按施工图所标示的位置、标高（未标明位置、标高的应统一进行标注）将预制好的各类安装底座、托架安装在预埋的铁件上，用水平尺找平、校正、然后用电焊将铁件与底座及托架焊牢，同时将地线焊牢。

根据柜盘底安装孔距，在底座及托架上钻安装孔、柜、盘就位调整后，用 12螺栓固定。

1、制作配电柜的基础型钢采用10#槽钢。

槽钢根据箱底尺寸做成框状，槽钢采用砂轮机切割，禁止使用电、气焊烧割，安装孔采用电钻钻孔，孔径比固定盘、柜螺栓孔径大1-2mm。

基础槽钢制作完成后外刷两道红丹漆再刷一层银粉。

2、基础型钢安装后其顶部高出地面10mm。

并可靠接地，镀锌层破坏处将补刷二道红丹漆后再刷一道银粉。

3、基础型钢安装允许偏差如下表：4、配电箱、盘、柜道现场后经甲方、监理、施工单位、供货商联合检查无质量及功能缺陷后方可进场安装。

5、配电箱、柜安装应符合以下要求：（1）配电箱、柜内部设备与各构件间连接应牢固。

盘柜外壳不宜与基础型钢焊死，应用镀锌螺栓连接。

（2）配电箱、柜的接地应牢固良好。

装有电器的可开启的门应以软铜线与可靠接地的箱、柜跨接。

（3）配电箱、柜安装的垂直度、水平度及表面允许偏差、柜面接缝的允许偏差将符合下表规定：6、配电箱、柜安装过程中接线应符合以下要求：（1）电缆芯线和所配导线的端部将标明回路编号、用途，编号、用途准确，而且字迹清楚不易褪色。

（2）引进箱、柜的电缆配线应整齐、美观、导线绝缘良好，不使接线端子受到机械应力。

（3）每个接线端子的每侧接线宜为一根，不超过两根，在可动部位两端用固定卡子卡死。

（4）配电箱、柜内的电缆应按照水平或垂直有规律配置，备用芯长度应留有适当余量。

（5）线鼻子与导线截面必须配套，压接时，模具规格与芯线规格相一致，压接次数不小于2次。

（6）防止电缆芯线在剥皮过程中受损伤，用电缆刀或电工刀剥皮时用力不宜过大，用力以不割破里层电缆皮为宜，里层电缆皮用手撕下。

配电箱、柜的安装（1）配电箱、柜安装前应对箱体进行检查，箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，箱内元件安装牢固，导线排列整齐，压接牢固，并有产品合格证。

（2）配电箱、柜安装时应对照图纸的系统原理图检查，核对配电箱内电气元件、规格名称是否齐全完好，暗装配电箱应先配合土建预留。

在同一建筑物内，同类箱盘的高度应一致。

（3）暗装配电箱安装时，预先了解墙面粉刷层厚度，如无法掌握则配电箱外壳露出未粉刷墙面5mm，四边要一致，使盘面板紧贴墙面，横平竖直。

明装箱采用金属膨胀螺丝固定。

（4）电线管进配电箱开孔要排列整齐，用开孔钻开孔，电管进入箱内要绞丝，并加锁母、护口，箱内排线应整齐绑扎成束，扎带距离相等，保持工艺美观。

在活动的部位应该两端固定，盘面孔出线及引进导线应留有适当余量，以便于维修。

（5）配电柜落地安装应有基础，当无砼基础时，用10#槽钢按柜大小做好基础。

（6）配电箱内接线前应对每个回路绝缘进行测试，并记录数值，出线回路应按图纸的标注套上相应的塑料套管，标明回路编号；配电柜内出线回路采用永久性塑料标牌予以回路标注。

（7）配电箱、柜本体要安装好保护接地线，箱门及金属外壳应有明显可靠的PE线接地。

（8）导线剥削处不应伤线芯过长、导线压头应牢固可靠，多股导线不应盘圈压接，应用压线端子压接。

（9）配电箱在强电井内安装时，因强电井常有杂物堕落。

安装固定后，应进行防护，可采用硬纸板、塑料纸等，绑扎牢固，以防混凝土溅入损坏箱面。

（10）配电箱通电试运行：配电箱安装完毕，且各回路的绝缘电阻测试合格后方允许通电试运行。

通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序相对应。

如果发现问题，必须先断电，然后查找原因进行修复。

（11）配电箱、柜安装调试完毕后，最后在箱内分配开关下方用标签标上每个回路所控制的具体负荷、设备名称、位置，以便用户使用检修方便。
