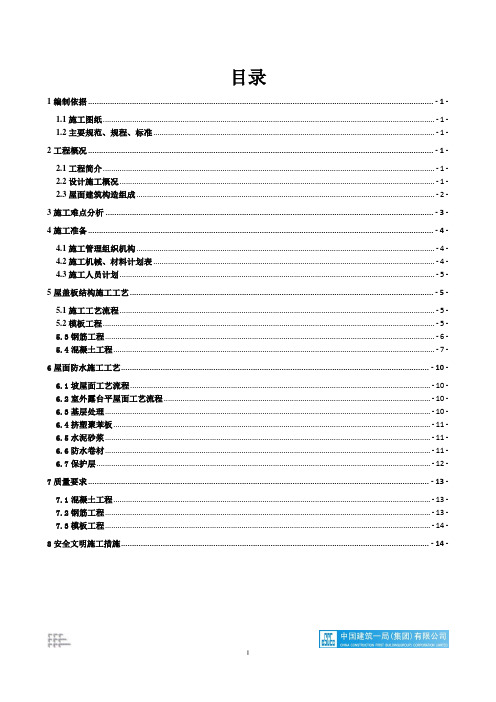

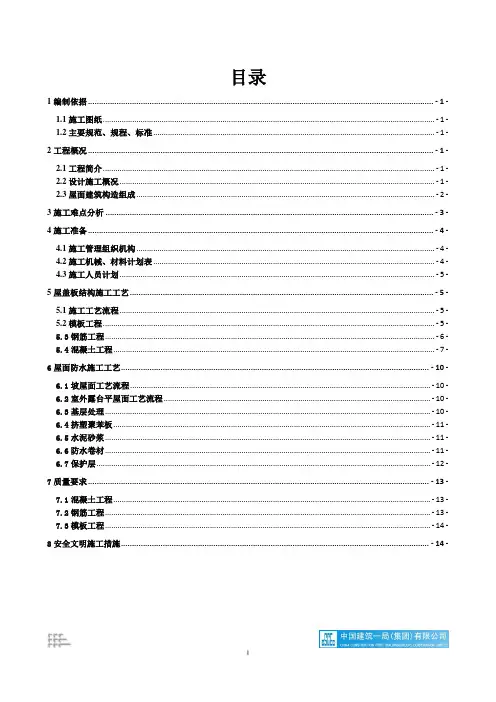

目录1编制依据 ............................................................................................................................................................. - 1 -1.1施工图纸 (1)1.2主要规范、规程、标准 (1)2工程概况 ............................................................................................................................................................. - 1 -2.1工程简介 (1)2.2设计施工概况 (1)2.3屋面建筑构造组成 (2)3施工难点分析 ..................................................................................................................................................... - 3 -4施工准备 ............................................................................................................................................................. - 4 -4.1施工管理组织机构 (4)4.2施工机械、材料计划表 (4)4.3施工人员计划 (5)5屋盖板结构施工工艺 .......................................................................................................................................... - 5 -5.1施工工艺流程 (5)5.2模板工程 (5)5.3钢筋工程 (6)5.4混凝土工程 (7)6屋面防水施工工艺............................................................................................................................................ - 10 -6.1坡屋面工艺流程 (10)6.2室外露台平屋面工艺流程 (10)6.3基层处理 (10)6.4挤塑聚苯板 (11)6.5水泥砂浆 (11)6.6防水卷材 (11)6.7保护层 (12)7质量要求 ........................................................................................................................................................... - 13 -7.1混凝土工程 (13)7.2钢筋工程 (13)7.3模板工程 (14)8安全文明施工措施............................................................................................................................................ - 14 -1编制依据1.1施工图纸1.2主要规范、规程、标准2工程概况2.1工程简介2.2设计施工概况2.3屋面建筑构造组成2.3.1别墅坡屋盖板建筑构造组成（1）彩色水泥瓦（2）30（宽）*25（高）挂瓦条，中距按瓦材规格（3）30（宽）*25（高）顺水条，中距500㎜（4）35厚C20细石混凝土，内配 6.5@200双向，预埋 2.0的镀锌钢丝（5）90厚B1挤塑聚苯板（6）一道4厚SBS改性沥青防水卷材（7）15厚1:3水泥砂浆找平（8）130厚钢筋混凝土现浇板2.3.2别墅平屋盖板建筑构造组成（1）40厚细石混凝土保护层，振捣抹平压光。
坡屋面混凝土施工工法1.前言随着社会经济的发展，人们追求人居环境的要求不断提高，坡屋顶以其美观的造型、灵活多变的组合方式和良好的排水、隔热保温性能在各类建筑中的应用越来越广泛，而传统的简单木结构坡屋面已经不适应现代建筑的安全功能要求，应运而生的坡屋面混凝土结构也就随之广发应用。
但也因坡屋面不如平屋顶施工方便，坡面振捣困难、不易密实，天窗、通风孔等处因构造复杂，实际防水效果不尽如意，渗漏时有发生。
为有效解决此问题，我们在合欢阳光城工程施工过程中，对坡屋面钢筋混凝土结构的施工施工工艺进行了技术攻关，完成了本工法。
2.特点（1）钢筋混凝土工程结构坡屋面，具有造型美观、排水合理特点，又比传统木结构具有更高安全、耐久性能。
（2）本工法针对坡屋面施工的特殊情况，通过改进施工方法，合理解决了坡屋面混凝土振捣困难、不易密实，钢筋保护层和坡度控制不易的问题。
（3）保证结构施工一次完成，有效减少了返工、修补造成的经济损失，同时加快施工进度和减少垃圾排放。
3.适用范围现浇坡屋面钢筋混凝土结构适用于各类多层住宅、别墅、会所、厂房、仿古、商务建筑等。
本工法适用于坡度在25ْ～75ْ之间的现浇钢筋混凝土结构坡屋面施工。
4.工艺原理4.1采用专用马凳，有效保证钢筋保护层厚度控制准确。
4.2采用专门控制筋，保证坡面混凝土成型几何尺寸准确和构件截面厚度正确。
4.3大坡度屋面采用局部双面支模，既保留了单面支模施工方便的特点又解决了双面支模混凝土下料、振捣不易的特点。
4.4“点触式”振捣混凝土，用振捣器短时间、小面积、密间距插入混凝土直接接触坡面混凝土板底模方法振捣混凝土，保证振捣密实而混凝土不致过多坍塌。
4.5斜绑钢丝网，分块浇筑混凝土，钢丝网斜绑避免网下混凝土镂空形成蜂窝空洞。
5.施工工艺流程及操作要点5.1工艺流程：清模，浇水湿模，划分浇筑带→斜绑分块钢丝网、安装浇灌位置控制筋、保护层垫块复位检查→汽车泵将混凝土泵至坡屋面、对称上料→先梁后坡、由左（右）至右（左）、由下至上，用Φ30及Φ50振捣棒专人振捣→人工用铁锹及时向上收灰，补灰，连续浇筑→手提式平板振捣器二次振捣，木抹子配合初步找平→杠尺刮平，向上平行推进一电动抹子找平，斜面拉线厚度控制尺控制厚度→每步浇筑块接槎处理及混凝土初凝前坡面二次搓毛处理→湿水养护5.2操作要点5.2.1.模板制作安装1电脑模拟放线由于坡屋面一般造型复杂，变化较多且多为多面体型，很难在平面图纸中表述清楚。
第三节坡屋顶构造第三节坡屋顶构造一、坡屋顶的组成1．承重结构2．屋面3．顶棚4．保温隔热层二、坡屋顶承重结构坡屋顶承重结构般可分为桁架结构，梁架结构和空间结构：我国坡屋面主要采用桁架结构，故小节以桁架结构为主讲述。
桁架多为三角形屋架，檩条纵向搁置在屋架上或小开间时直接搁置在内、外横墙，使檩条和屋架组成屋面承重结构。
1．檩条的布置及类型2．承檩结构形式1)山墙承檩2)屋架承檩三、坡屋顶屋面构造1．机平瓦屋面机平瓦屋面构造做法：根据使用要求不同，有冷滩瓦屋面，屋面板(木或混凝土板)瓦屋面，纤维板瓦屋面。
基层为屋面板的瓦屋面有木屋面板和钢筋混凝上屋面板两类。
1)木屋面板瓦屋面也称木望板瓦屋面，其构造做法是：先在檩条上铺厚度为15～20mm木板，根据需要也采用拼缝搭接密铺或留缝铺设，然后木板上干铺一层油毡，油毡必须平行于屋脊由下向上压接铺设、以避免雨水渗入室内。
2)纤维板或芦席瓦屋面3)钢筋混凝土板瓦屋面2．机平瓦屋面细部构造1)纵墙挑檐构造2)山墙檐口构造3)天沟和斜沟4)檐口顶棚构造彩色压型钢板屋面防水材料根据其功能构造分为单层彩板和保温夹心彩板。
2)保温夹心屋面板彩色压型钢板屋面金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，主要用于大跨度建筑的屋面。
彩色压型钢板屋面简称彩板屋面，根据彩板的功能构造分为单层彩板和保温夹芯彩板。
单彩板单彩板屋面大多数将彩板直接支承于檩条上，一般为槽钢、工字钢或轻钢檩条。
檩条间距视屋面板型号而定，一般为1.5～3.0m。
屋面板的坡度大小与降雨量、板型、拼缝方式有关。
一般不小于3°。
保温夹芯板屋面保温夹芯板是由彩色涂层钢板作表层，自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材，通过加压加热固化制成的夹芯板。
保温夹芯板屋面坡度为1/6～1/20，在腐蚀环境中屋面坡度应≥1/12。
保温夹芯板板缝处理夹芯板与配件及夹芯板之间，全部采用铝拉铆钉连接，铆钉在插入铆孔之前应预涂密封胶，拉铆后的钉头用密封胶封死。
目录一、工程概况 (2)二、编制依据 (2)三、施工组织计划 (2)四、屋面工程控制要点 (4)五、屋面主体结构施工工艺 (4)（一）施工工艺流程 (4)（二）图纸复核 (4)（三）模板工程 (4)（四）钢筋工程 (6)（五）混凝土工程 (7)（六）安全防护工程 (11)六、质量保证措施 (11)七、安全施工措施 (13)八、文明施工措施 (13)一、工程概况本工程屋面坡度较大，约47度多。
此外斜板顶面结构较复杂，细部节点较多，施工难度较大。
为了保证屋面造型与设计效果一致，屋面的施工必须严格控制其屋面板、梁等各个细部的标高。
施工中特别要注意梁、板节点的平面位置及标高的处理，以及对现浇坡屋面砼浇筑质量的控制。
此外，由于屋面板坡度较大，混凝土浇筑质量不易保证，也是本工程坡屋顶的特点。
因此施工过程中必须做到施工安全及按图施工，提高工程质量，保障屋面工程的使用功能性良好的原则，依照国家现行施工质量验收规范的标准，进行斜屋面的施工；每道施工工序，严格在管理人员、监理单位的监督下进行，并对每道工序进行检查验收、评审，作出检验记录，并由监理人员签认备案。
二、编制依据1.本工程设计图纸；2.《混凝土结构工程施工质量验收规范》GB50204-20023.《工程建设标准强制性条文》2002年版4.《建筑工程施工质量验收统一标准》（GB50300-2001）5.《屋面工程质量验收规范》GB50207-20026.《弹性体改性沥青防水卷材》（GB18242-2000）7.《建筑施工安全检查标准》JGJ59-998.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20019.《建筑施工高处作业安全技术规范》三、施工组织计划本工程采用项目经理负责制管理，由项目部直接管理，项目经理全权负责本项目的机械、材料和劳动力的组织及施工，项目管理架构如下：·施工机械及材料计划表序号 机械或设备名称 数量 额定功率 （KW ） 用于施工部位 备注 1 泵车 1 材料运输 2 钢筋切断机 5 3 钢筋加工 3 钢筋弯曲机 3 3 钢筋加工 4 调直切断机 2 3 钢筋加工 5 木工圆锯 2 3 模板加工 6 木工平刨车 2 3 模板加工 7 插入式振动器6 2.2 混凝土振捣 8 模板 8000m2 支撑体系 9 木方 20000条 支撑体系 10钢管40T支撑体系施工人员计划序号 工种 人数 备注 1 木工 50 2 钢筋工 30 3 砼工 12 4 电工 2 5 机修工 2 6信号工4项目经理技术负责人 施 工 员安 全 员质 检 员技 术 员测 量 员资 料 员四、屋面工程控制要点1、由于屋面坡度较大而且转折较多，在施工过程中对屋脊梁、檐口、汇（分）水线起止点等部位的标高必须精确控制；对于、坡度阴角线、坡度阳角线、檐口线、转角点、汇（分）水线起止点的定位必须精确；2、坡屋面模板支撑体系的稳固性必须加以控制。
斜屋面挂瓦施工工艺 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT斜屋面挂瓦施工措施1 工艺流程及操作要点操作要点施工要点1 预埋件设计及施工对于尖顶斜屋面上的预埋件，主要考虑预埋件的锚固长度和牢固性，以传递风荷载和重力荷载到主体结构。
现场采用钢筋加工的废料，30cm的Φ6的钢筋头加工成“L”型，“L”型底部绑扎在屋盖下筋绑扎加强锚固连接力。
因直的钢筋头很容易松动以致可以拔起来，所以设计将预埋件加工成“L”型，并和屋盖钢筋骨架牢固绑扎连成一体。
考虑到尖顶承受的横向风荷载较大，预埋件一般竖向间隔一片主瓦的距离呈梅花型布置，牢牢的将挂瓦条绑扎在上面，为将来挂瓦片形成一个稳定的基础。
3 挂瓦条设计及施工考虑到屋面坡度，挂瓦条统一采用Φ6的钢筋。
要求整个横向挂瓦条为整根，中间不断，横向一圈钢筋挂瓦条的搭接位置应错开一片屋面（30°～45°）。
挂瓦条与预埋件要逐点绑扎，预埋件向上弯曲，整体形成更好的受力系统。
如图所示：4 龙骨体系设计尖顶屋面脊线要求笔直，不出现波浪和扭曲。
除了铺瓦时在屋脊顶部拉贯通的白色棉线，还需要在屋脊增设木龙骨，来保证屋脊线笔直和平稳。
木条根据所弹平行于屋檐线的位置由下自上均匀固定安装，必须保证挂瓦木条铺钉平整，牢固，木条上棱应保持成一条直线。
最后利用棉线严格控制卧瓦高低起伏，利用龙骨保证脊线笔直。
（屋脊处预留“L”型钢筋头，加强屋脊处脊瓦的牢固性）。
排瓦弹线1竖直方向根据主瓦尺寸以及各部位所使用型号瓦的尺寸，上下瓦片的搭接长度最小应为50mm的规定，从而确定瓦的覆盖长度。
然后从下往上沿着垂直于檐口方向按照覆盖长度开始排，上瓦压下瓦，到屋脊处可裁瓦。
2对一般屋面而言水平方向先主瓦后右袖，只保证右翼为规则形状。
而对于典型的等腰多边形屋面，水平方向由中间往两侧排，到脊瓦处裁瓦。
3一般主瓦采用“S”形，接缝开在瓦棱最高点而且搭接严密牢固，缝隙很小，形成“S”型接缝，不怕侧风，雨水滴入接缝后进入水沟槽的水量极少，不会漏雨。
屋面防水节点做法屋面防水需满足图纸设计要求，并符合?屋面工程工程质量验收标准?、?建筑工程质量统一验收标准?、?建筑工程标准强制性条文?等标准、规程。
本技术方案仅列举西北地区的常规节点做法。

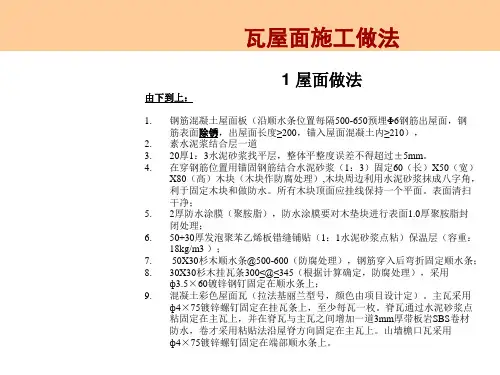

一、坡屋面工程1、节点做法1.1坡屋面节点做法：现浇钢筋混凝土屋面板〔钢筋头预埋〕；水泥砂浆找平层SBS卷材防水；挤塑聚苯板〔或其它保温材料〕保温层；细石混凝土保护层焊接挂瓦条及顺水条铺设西班牙瓦〔或其它屋面瓦等饰面材料〕1.2天沟节点做法：结构混凝土板；1:8水泥珍珠岩〔或其他轻集料材料〕找2%坡坡向排水口；20厚1:2.5水泥砂浆找平层；4厚SBS卷材防水层；20厚1:2.5水泥砂浆保护层随手抹平3、主要施工工艺3.1找平层：水泥砂浆20厚1：3找平层材料要求：水泥采用经硅酸盐水泥，砂子采用中砂，含泥量不得超过3%，有机杂质含量不大于0.5%，级配良好，空隙率小。
作业条件：屋面结构施工完成，已办理验收手续和隐蔽工程验收记录；穿过屋面板的各种预埋管及烟道、天沟等根部均已按设计要求施工完毕；根据屋面设计要求的坡度弹标高线、找规矩，并清理板面灰渣等杂物；找平层材料已备齐，并运到现场，经复查材质符合要求。
操作工艺：基层清理→冲筋贴饼→找平层摊铺→找平层抹压→养护。
找平层施工前，将基层外表灰渣、杂物等清理于净；根据设计坡度要求弹标高线、拉线找坡、贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m左右，冲筋后即可抹找平层；施工前在板面洒水微湿润，随扫一道水泥浆随铺水泥砂浆，随用大杠尺沿冲筋高度找平，并用木抹子搓揉压实，抹时应用力均匀，并后退着操作。
用靠尺检查平整度；找平层的操作顺序是转角——立面——平面，找平层先找坡、弹线、从挑檐部位、天沟、山墙部位开始，待立面及细部处理抹灰完成后再抹斜面大面找平层；大面抹灰要求压平、压实，以防起砂；水泥砂浆找平层抹平压实后，应进行浇水养护，浇水次数应能保持砂浆面层具有足够的湿润状态；养护时间一般不少于3d，枯燥后即可进行防水层施工。
斜屋面建筑结构施工工艺及技术措施图文完整版目录第一节、模板工程 (2)第二节、钢筋工程 (4)第三节、屋盖混凝土浇筑 (5)第三节、安全措施 (7)第五节、变形缝施工处理 (7)第六节、卫生间防水和穿墙管防渗控制方案 (7)第七节、屋面防水方案 (9)第八节、陶粒砼保温层施工 (9)第九节、屋面防水屋施工工程 (10)9.1涂膜防水工程施工工艺 (10)9.2卷材防水工程施工工艺 (11)9.3安全技术 (12)9.4质量检验 (13)9.5质量要求 (13)本工程10 幢配套住宅采用斜屋面形式，结构复杂，模板配置复杂多变，支模困难；钢筋形状变化大，节点处理难度大；因工期较紧，屋面砼方量较大，所以决定采用泵送砼施工，混凝土成型困难,采取以下措施：第一节、模板工程由于斜屋面的坡度不大，经多种选择比较采用单面支模方法。
模板工程是混凝土结构施工的关键，要注意几个问题：模板标高，模板支撑稳定，模板的几何尺寸及模板拼缝。
1、在第建筑物的最上一层底板搭满堂架至檐口标高，立杆间距为1500mm×1500mm，大横杆间距为1800mm，然后在檐口标高处满铺50 板，板下为100×100 的木方大龙骨。
在檐口标高处的50 板上搭设满堂钢管脚手架，脚手架立杆间距，板部位为1000×1000，梁部位为800×800，板下大龙骨为100×100 的木方，斜撑固定在扫地杆上，为保证模板稳定，要注意设置拉杆和剪刀撑。
支撑如下图2、控制斜屋面梁和屋脊位置及标高的方法为：先在下层楼面上弹出相应轴线：梁位置控制线、屋脊线控制线及汇水线，并计算各起点和终点的标高。
3、模板安装顺序为：屋脊梁底模板安装——檐口梁及梁底模安装——圈梁侧模安装——现浇斜板木楞安装——现浇斜板底模4、施工要点：梁与梁的交接处，斜板与斜板交接处和细部处理是模板安装的重点和难点，可采用胶合板，容易切割，可拼成多种形式，可以满足梁板交接处模板拼装严密，安装完毕注意模板的模架尺寸要制作准确，控制偏差，排列在牵杆上要平，以利铺钉纵向底模板。

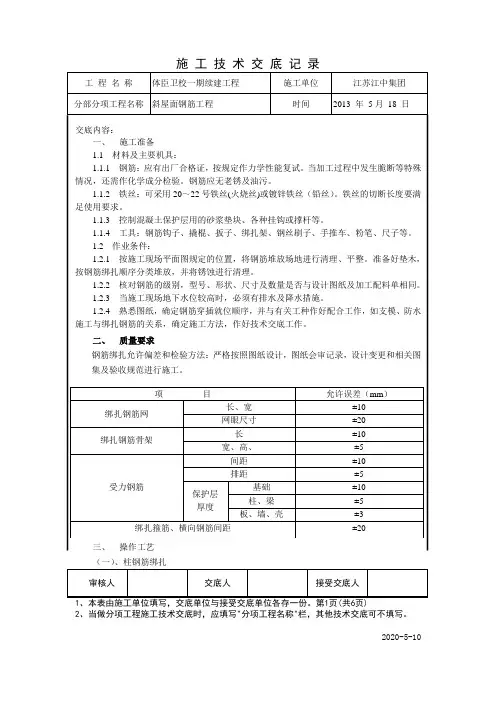

（一）、柱钢筋绑扎
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
法。
同时在钢筋连接时要注意柱筋的锚固方向，保证柱筋正确锚入板和梁内。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
中国建筑工程总公司CHINA STATE CONSTRUCTION ENGRC CORP.甘肃省军区〇九一工程斜屋面施工专项施工方案中建三局建设工程股份有限公司中建三局股份公司甘肃省军区〇九一工程项目经理部二〇一一年十月目录1 工程概况 (2)2 工程特点及难点 (3)3 施工准备 (3)4 施工部署 (4)5 工艺流程及操作要点 (5)6 外架围护 (12)7 劳动力组织及安全措施 (12)8 质量要求 (13)1 工程概况本工程为甘肃省军区〇九一工程，位于兰州市安宁区刘家堡街道。
经设计变更调整，现有8栋建筑，总建筑面积96729.8平方米。
本工程指挥办公大楼主楼、南大门、西大门图纸设计为斜坡屋面，其中指挥办公大楼主楼最小坡度30.90°，最大坡度41.60°，斜坡最小6995mm，最大8030mm。
南大门坡度为47.06°，悬挑斜坡3200mm，西大门坡度为37.87°，悬挑斜坡2850mm。
屋面板厚均为120mm，详细标注见下图。
考虑混凝土浇筑分部分项工程施工难度大，项目部拟采用C30细石混凝土。
插图1 指挥办公大楼斜屋面主要标高及尺寸详图插图2 南大门斜屋面主要标高及尺寸详图插图3 西大门斜屋面主要标高及尺寸详图2 工程特点及难点本工程斜屋面形式较为复杂，坡度较陡，其施工关键点主要是模板支撑体系、模板支设与加固、钢筋绑扎、混凝土浇筑控制等几个大方面，若某个方面出现轻微失误，都会影响结构的质量；若控制得好，整个结构施工就有保障，并为以后装饰工程提供有利条件。
根据施工经验，当模板倾角小于27度时，可通过调节混凝土的坍落度来使得混凝土不致向下流淌。
但模板倾角大于27度时，必须采用双层模板才可行。
故为确保屋面形状及板面厚度，本工程拟采用类似剪力墙的双层夹模模板施工工艺。
同时，考虑到斜屋面斜板最长达8030mm，需分段夹模、分层浇筑，即斜屋面的上部模板必须采取部分封闭，预留混凝土浇筑槽，以利于混凝土的下料及振捣，在混凝土浇筑过程中分层适时封闭。
