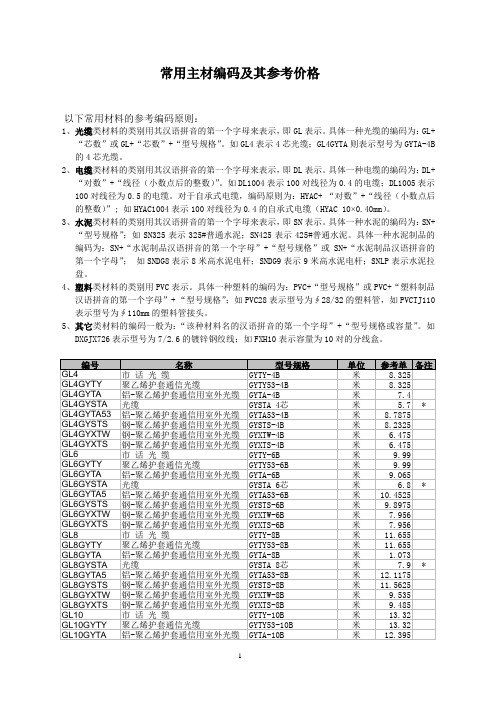

常用主材编码及其参考价格以下常用材料的参考编码原则：1、光缆类材料的类别用其汉语拼音的第一个字母来表示，即GL表示。
具体一种光缆的编码为：GL+“芯数”或GL+“芯数”+“型号规格”。
如GL4表示4芯光缆；GL4GYTA则表示型号为GYTA-4B 的4芯光缆。
2、电缆类材料的类别用其汉语拼音的第一个字母来表示，即DL表示。
具体一种电缆的编码为：DL+“对数”+“线径（小数点后的整数）”。
如DL1004表示100对线径为0.4的电缆；DL1005表示100对线径为0.5的电缆。
对于自承式电缆，编码原则为：HYAC+ “对数”+“线径（小数点后的整数）”; 如HYAC1004表示100对线径为0.4的自承式电缆（HYAC 10×0.40mm）。
3、水泥类材料的类别用其汉语拼音的第一个字母来表示，即SN表示。
具体一种水泥的编码为：SN+“型号规格”；如SN325表示325#普通水泥；SN425表示425#普通水泥。
具体一种水泥制品的编码为：SN+“水泥制品汉语拼音的第一个字母”+“型号规格”或SN+“水泥制品汉语拼音的第一个字母”；如SNDG8表示8米高水泥电杆；SNDG9表示9米高水泥电杆；SNLP表示水泥拉盘。
4、塑料类材料的类别用PVC表示。
具体一种塑料的编码为：PVC+“型号规格”或PVC+“塑料制品汉语拼音的第一个字母”+ “型号规格”；如PVC28表示型号为∮28/32的塑料管，如PVCTJ110表示型号为∮110mm的塑料管接头。
5、其它类材料的编码一般为：“该种材料名的汉语拼音的第一个字母”+“型号规格或容量”。
如DXGJX726表示型号为7/2.6的镀锌钢绞线；如FXH10表示容量为10对的分线盒。
12345HYAC2004 自承式市内通信电缆HYAC 200×0.40mm m 37.52 HYAC105 自承式市内通信电缆HYAC 10×0.50mm m 7.50 HYAC205 自承式市内通信电缆HYAC 20×0.50mm m 10.22 HYAC305 自承式市内通信电缆HYAC 30×0.50mm m 12.73 HYAC505 自承式市内通信电缆HYAC 50×0.50mm m 18.17 HYAC1005 自承式市内通信电缆HYAC 100×0.50mm m 31.276HYAC2005 自承式市内通信电缆HYAC 200×0.50mm m 53.15 HYAC106 自承式市内通信电缆HYAC 10×0.60mm m 9.07 HYAC206 自承式市内通信电缆HYAC 20×0.60mm m 12.8678910。
G J F B Z Y-1B1产品结构简图产品技术规范项目技术参数光缆型号GJFBZY-1B1产品规格 3.1×2.0光纤被覆层颜色本光纤规格(单模) 9/125 G.657A （抗弯曲）光缆外护颜色黑色光缆外护材料LSZH光缆外护外径（mm） 3.1（±0.1）*2.0（±0.1）光缆重量（Kg/km）9.6光缆最小弯曲半径（mm）15衰减（dB/km）≦ 0.4 at 1310nm，≦ 0.3 at 1550nm 短期拉力（N）100短期压扁力（N/100mm）1000温度（℃）-20~70注：产品符合欧盟RoHS指令。
G J F B Z Y-2B1产品结构简图产品技术规范项目技术参数光缆型号GJFBZY-2B1产品规格 3.1×2.0光纤被覆层颜色本、蓝（可根据客户要求定做）光纤规格(单模) 9/125 G.657A （抗弯曲）光缆外护颜色黑色光缆外护材料LSZH光缆外护外径（mm） 3.1（±0.1）*2.0（±0.1）光缆重量（Kg/km）9.8光缆最小弯曲半径（mm）15衰减（dB/km）≦ 0.4 at 1310nm，≦ 0.3 at 1550nm 短期拉力（N）100短期压扁力（N/100mm）1000温度（℃）-20~70注：产品符合欧盟RoHS指令。
G Y C8Z Y-1B1产品结构简图产品技术规范项目技术参数光缆型号GYC8ZY-1B1产品规格 5.3×2.0光纤被覆层颜色本光纤规格(单模) 9/125 G.657A （抗弯曲）光缆外护颜色黑色光缆外护材料LSZH光缆外护外径（mm） 5.3（±0.1）*2.0（±0.1）光缆重量（Kg/km）21.5光缆最小弯曲半径（mm）120衰减（dB/km）≦ 0.4 at 1310nm，≦ 0.3 at 1550nm 短期拉力（N）700短期压扁力（N/100mm）1000温度（℃）-20~70G Y C8Z Y-2B1产品结构简图产品技术规范项目技术参数光缆型号GYC8ZY-2B1产品规格 5.3×2.0光纤被覆层颜色本、蓝（可根据客户要求定做）光纤规格(单模) 9/125 G.657A （抗弯曲）光缆外护颜色黑色光缆外护材料LSZH光缆外护外径（mm） 5.3（±0.1）*2.0（±0.1）光缆重量（Kg/km）21.7光缆最小弯曲半径（mm）120衰减（dB/km）≦ 0.4 at 1310nm，≦ 0.3 at 1550nm 短期拉力（N）700短期压扁力（N/100mm）1000温度（℃）-20~70G Y C8Z Y-4B1产品结构简图产品技术规范项目技术参数光缆型号GYC8ZY-4B1产品规格 5.3×2.0光纤被覆层颜色蓝、橙、绿、棕光纤规格(单模) 9/125 G.657A （抗弯曲）光缆外护颜色黑色光缆外护材料LSZH光缆外护外径（mm） 5.3（±0.1）*2.0（±0.1）光缆重量（Kg/km）22光缆最小弯曲半径（mm）120衰减（dB/km）≦ 0.4 at 1310nm，≦ 0.3 at 1550nm 短期拉力（N）700短期压扁力（N/100mm）1000温度（℃）-20~70。
光缆型号的命名方法YD/T908-20211、光缆型式由五局部组成I、表示光缆类别GY——通信用室外光缆GJ——通信用室内光缆GM——通信用移动式光缆GS——通信用设备内光缆GH——通信用海底光缆GT——通信用特种光缆Ⅱ、加强构件类型〔无型号〕——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构〔无符号〕——松套层绞式结构J——光纤紧套被覆结构〔无符号〕——层胶结构X——中心管式结构G——骨架式结构T——填充式R——充气式结构C——自承式结构B——扁平形状E——椭圆形状Z——阻燃结构C8——8字型自承式结构Ⅳ、护套Y——聚乙烯护套V——聚氯乙烯护套U——聚氨酯护套A——铝—聚乙烯粘结护套〔简称A护套〕S——钢—聚乙烯粘结护套〔简称S护套〕W——夹带钢丝钢—聚乙烯粘结护套〔简称W护套〕L——铝护套G——钢护套Q——铅护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格。
例：4根单模光纤的光缆规格表示为或4B1，假设同一根光缆中含有不同种类的光纤，那么在规格中间用‘’号相连。
假设含有4根多模50/125的光纤，那么表示为4A1a或4A1。
3、本公司常用型号说明GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆，适用于管道及架空敷设。
GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆，适用于直埋敷设。
GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。
GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。
GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设。
■ 光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。
■ 型式代号光缆的型式由五个部分组成，如下所示。
各部分均用代号表示。
1 分类的代号GY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号代号铠装层代号外被层或外套0 无铠装层 1 纤维外被3 单细圆钢丝 3 聚乙烯套5 皱纹钢带 4 聚乙烯套加覆尼龙层■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。
(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。
光纤数用光缆中同一类别光纤的实际有效数目的数字表示。
也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。
(2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。
GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。
直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
船用光缆规格型号船用光缆规格型号是指在船舶通信系统中使用的光纤电缆的具体规格和型号。
船用光缆是连接船舶内部通信设备和海上通信网络的重要组成部分，它能够实现高速稳定的数据传输，满足船舶通信需求。
船用光缆的规格型号通常采用标准的命名方式，其中包括光缆芯数、光缆直径、纤芯类型等信息。
下面将详细介绍几种常见的船用光缆规格型号。
1. GYTS-36B1：这是一种36芯的船用光缆，直径为11.5mm。
它采用的是G652D型单模光纤，具有低损耗和高传输性能。
这种光缆适用于长距离传输和海底通信，能够满足船舶通信的高速数据传输需求。
2. GYTA-24B2：这是一种24芯的船用光缆，直径为10.2mm。
它采用的是G655型单模光纤，具有更低的色散和更高的带宽。
这种光缆适用于海底传输和长距离通信，能够确保船舶通信系统的稳定性和可靠性。
3. GYTS-12B1：这是一种12芯的船用光缆，直径为8.6mm。
它采用的是G657A型单模光纤，具有更好的弯曲性能和更小的弯曲半径。
这种光缆适用于在船舶内部进行短距离通信，能够满足船舶内部通信系统的需求。
船用光缆的规格型号选择应根据实际需求进行合理匹配。
在选择光缆规格时，需要考虑通信距离、带宽需求、环境条件以及船舶通信系统的整体设计等因素。
同时，还需要考虑光缆的可靠性和稳定性，确保能够在恶劣的海上环境中正常运行。
除了规格型号外，船用光缆的安装和维护也是非常重要的。
在安装光缆时，需要遵循相关的安装规范，保证光缆的布线和连接质量。
在维护光缆时，需要定期进行检查和清洁，及时修复和更换老化或损坏的部件，确保船舶通信系统的正常运行。
船用光缆规格型号是船舶通信系统中不可忽视的重要组成部分。
通过选择合适的规格型号，并严格按照相关要求进行安装和维护，能够满足船舶通信的高速稳定传输需求，提高船舶通信系统的可靠性和安全性。
同时，不断的技术创新和发展也将为船用光缆的规格型号带来更多的选择和提升。
GYDXTW 光缆规格书品 质 审 核：生 产 审 核： 制 工 审 核：_________销 售 审 核:GYDXTW 光缆规格书1. 光缆结构 1.1. 光缆截面图2. 光缆技术规范 2.1. 外护套印字2.2. 光缆在聚乙烯护套表面沿长度方向作白色标志，相邻标志起始点间的距离为1m 。
若第一次标志不符合上述要求，在光缆的另一侧用黄色重新标志，以示区别。
2.3. 外护套印字标志清晰，并与护套粘结牢固。
2.4. 光缆两端采用热缩套管密封，热缩套管具有表示端别的颜色标志，A 端为红色，B 端为绿色。
2.5. 光纤带中光纤色谱光纤采用全色谱标志，其颜色应选自下表规定的各种颜色。
2.6. 光纤带的标识叠带中每一光纤带通过印字来识别。
印字间隔不大于20cm ，印字的颜色应为黑色，光纤带印外护套 纤膏复合钢带 铠装磷化钢丝 阻水无纺布 松套管 光纤带2.7.光缆结构参数3.光性能参数* PMD Q为成缆光纤链路PMD： M（光缆段数）=20， Q（概率）=0.01% 4.光缆特性4.1.机械及环境特性4.1.1.光缆弯曲半径静态弯曲：12.5倍光缆外径动态弯曲：25倍光缆外径4.2.机械性能及温度特性5.包装和标识5.1.包装光缆产品应装在光缆交货盘上出厂。
盘装光缆每盘只能装一个制造长度。
光缆两端密封,具有表示端别的颜色标志,A端为红色,B端为绿色。
光缆两端应固定在盘子内,其内端应预留可移出长度不少于1m。
5.2.标识光缆盘上应标明:制造厂名称光缆型号规格光缆盘号光缆长度毛重制造年月缆盘旋转方向箭头5.3.测试报告及合格证随盘提供光缆测试报告及合格证。
