涌水量预测计算方法

涌水量预测计算方法一、前言在隧道建设施工中,涌水灾害是隧道建设中备受关注的问题之一。

它不仅影响隧道建设的正常施工,且会波及到隧道建成后的安全运营。

因此,如何较为准确地预测隧道涌水量的大小,为隧道施工制定合理的防排水措施提供依据,成为众多岩土工程学者日益关注的课题之一。

隧道涌水的预测首先是从定性研究开始的,最早的预测只是通过查明隧道含水围岩中地下水的分布及赋存规律,分析隧道开挖的水文地质及工程地质条件,依据物探、钻探、水化学及同位素分析、水温测定等手段,确定地下水的富集带或富集区以及断裂构造带、裂隙密集带等可能的地下水涌水通道,并且用均衡法估计隧道涌水量的大小。

随着技术水平和施工要求的提高,基于定性分析的隧道涌水预测研究,发展成为隧道涌水的定量评价和计算,主要体现在隧道涌水位置的确定与涌水量预测两个方面。

在隧道涌水位置的确定方面,人们通过隧道围岩水文地质及工程地质条件的定性分析,发展了随机数学方法和模糊数学方法。

在涌水量预测方面,人们根据隧道环境地下水所处地质体的不同性质、水文地质条件的复杂程度、施工的方式及生产的要求等因素,提出了隧道涌水量计算的确定性数学模型和随机性数学模型两大类方法。

岩溶区隧道涌水研究必须要注重水文地质条件的研究, 因为每一种方法、公式的提出都是基于地质条件的研究基础之上的。

岩溶区地质条件一向比较复杂, 从隧道施工期发生的比较严重的涌水事件来看,岩溶区易发生涌水地质条件可以分以下四类:⑴向斜盆地形成的储水构造；⑵断层破碎带、不整合面和侵入岩接触面；⑶岩溶管道、地下河；⑷其他含水构造、含水体。

以上只从宏观上列举了一些可能发生严重涌水的地质条件, 这是远远不够的, 对隧道涌水条件应进行详细研究, 这是其他隧道涌水研究工作的基础,必须予以重视。

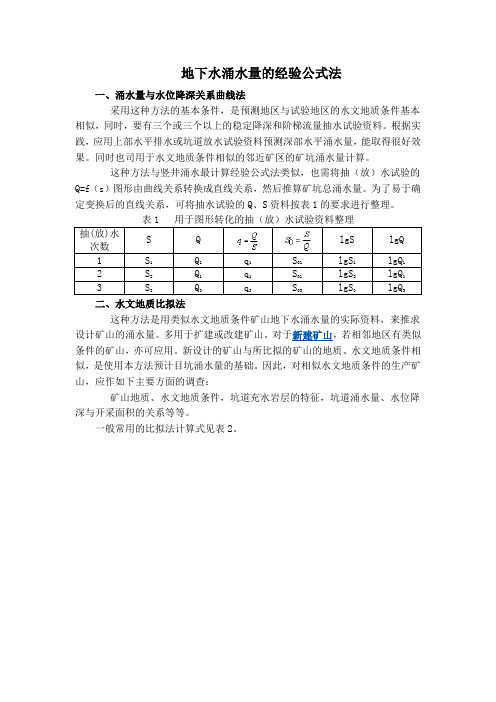

[1]二、岩溶区隧道涌水量预测方法目前涌水量预测计算方法很多, 主要有以下几种:1.进似方法这种方法主要包括涌水量曲线方程(一般称Q－S曲线)外推法和水文地质比拟法2 种。

矿坑涌水量预测计算规程矿井的涌水问题是矿业生产中重要的安全生产问题，涌水量的预测是矿井开发的必要工作之一。

为了保证矿井生产活动的安全和稳定，必须对矿井的涌水量进行准确的预测和控制。

矿坑涌水量预测计算规程是依据岩层、水文、水文地质和矿坑开采等多种因素进行分析，预测矿井涌水量的工作规程。

下面，我们将对矿坑涌水量预测计算规程进行详细的解析。

1.矿井地质条件分析在矿坑涌水量预测计算中，首先要对矿井地质条件进行分析。

具体方法是通过矿井的工作面进尺变化情况及勘查资料、地质钻孔数据和地下水位等资料进行综合分析，了解矿坑的岩性、构造、放矿厚度、断层构造等地质条件。

通过对矿井地质条件的分析，可以初步判断矿坑内部会涌水的位置和可能发生涌水的规模。

2.矿坑水文地质条件分析在矿坑涌水量预测计算中，水文地质条件分析是非常重要的。

具体方法是通过分析矿坑水文地质条件，了解矿坑的地下水流动规律、水位、水压变化规律等信息。

此外，还需要排查可能对矿井地下水情况产生影响的因素，比如降雨、相邻井下采掘工作、井下矿山排水系统运行情况等。

通过对矿坑水文地质条件的综合分析，可以更加准确地预测矿井的涌水量。

3.矿坑开采影响分析在矿坑涌水量预测计算中，矿坑的开采影响分析也是必不可少的。

具体方法是通过分析矿坑的采掘方法、采煤面的进退情况、采空区的变化情况等信息，了解矿坑的开采情况对矿井涌水量的影响。

对于正在开采的矿坑，还需要对开采过程中引起的变形、破坏等进行监测，避免因矿坑开采导致的意外事故发生。

4.涌水预测计算与分析在矿坑涌水量预测计算中，通过以上分析，可以对矿井的涌水量进行预测计算。

具体方法是根据矿井的地质、水文地质和开采情况，综合使用数学统计方法和经验公式，预测矿井的涌水量。

预测涌水量时要考虑到不同时间段内的降雨情况、上一阶段矿井涌水的情况，矿井开采的进展情况等因素，提高预测结果的准确性。

5.涌水量控制方案制定通过对矿坑涌水量的预测计算，可以制定出涌水量控制方案，包括采取何种措施阻止涌水、如何进行矿井排水等。

相关分析法（一）原理与应用条件相关分析是根据涌水量与主要影响因素之间相关关系的密切程度建立回归方程，利用抽水试验或开采初期的疏干资料，预测矿坑涌水量或外推开采后期下水平的涌水量。

其原理已在供水中介绍。

根据实际资料的统计，多元复相关预测远比单相关效果好，其回归方程表达的内容丰富，可反映除降深外的各种影响因素。

它的应用条件与Q —s 关系方程类同，但对原始数据的采集有严格要求：1代表性：（规范）要求不少于一个水文年（包括丰、平、枯季节）的动态观测数据，同时数据（择本）量不少于30个；2一致性：指应与预测对象上条件相一致；3独立性与相关性：即多自变量有独立的变化规律，相互间关系不大；而与涌水量之间均存在密切的相关关系，（规范）要求相关系数不低于0.7。

（二）实例与计算方法1. 利用勘探阶段抽水试验资料预测矿坑涌水量如广东沙洋矿通过在勘探阶段设计相距6m 的两个抽水孔和十余个不同距离的观测孔组成的群孔抽水试验，取得了复相关计算所需的涌水量Q 与井径r （是将距抽水孔不同距离观测孔的位置概化为疏干状态下的坑道系统不同面积的作用半径）、水位降S （即不同作用半径的水位降，以模拟疏干水位降）有关资料，（见表1）通过求参建立了复相关幂函数预测方程：536.11843.3189.11Sr Q其复相系数达0.9468，复相关机误仅0.0721，完全可用于未来矿山各设计水平与面积的矿坑涌水量预测。

经实际排水资料检验，预测误差偏小38~56%，主要与开采导函大量地面岩溶坍陷有关。

2. 利用矿山观测资料外推预测可充分考虑矿坑涌水量的增长和各项生产因素间的关系，并根据它们之间的密切程度来建设涌水量方程。

在原苏联顿巴斯煤矿的某些涌水量预测中，首先，在30个矿井中建立了320个观测点，获得了涌水量（Q 2）与各生产因素（包括矿产量P 0、开采深度H 0、开采面积F 0、生产时间T 0等）之间的相关关系，以及其密切程度，见表2。

第三节、隧道洞室涌水量预测一、水文地质参数计算为取得计算洞室涌水量的水文地质参数，进行钻孔提（抽）水试验，利用提水试验和抽水试验结果，采用地下水动力学方法及相关计算公式，大部分按潜水非完整井计算出提水的渗透系数K 抽水，另外根据提水后的恢复水位与时间的关系，即s~t 关系计算出恢复的渗透系数K恢复，并参照当地岩性的渗透系数K ，将该三种方法求得的渗透系数K 值并结合钻探过程中冲洗液的消耗量，岩体的破碎性、岩性的矿物组成及充填胶结情况，给定一个建议的渗透系数K 值。

求得水文地质参数，其提水时K 值计算公式如下：K=22)lg (lg 733.0hH r R Q --ω 其中：K ——渗透系数（m/d ）。

Q ——出水量（m 3/d ）。

R ——影响半径（此值根据《工程地质手册》第二版表9-3-12查得） r ω——钻孔半径（m ）。

H ——自然情况下潜水含水层的厚度（m ）。

h ——抽水稳定时含水层的厚度（m ）。

恢复水位计算渗透系数K 值公式如下：()212ln 25.3S St r H r K ωω+=（完整井）其中：K ——渗透系数（m/d ）。

r ω——钻孔半径（m ）。

H ——自然情况下潜水含水层的厚度（m ）。

S 1——抽水稳定时的水位降深（m ）。

S 2——地下水恢复时间t 后水位距离静止水位的深度（m ）。

t ——水位从S 1恢复到S 2的时间（d ）。

具体计算过程及计算结果见附表5：钻孔提（抽）水试验渗透系数（恢复水位）计算成果表。

二、洞室涌水量的估算方法 （一）、洞室涌水量的补给来源为了更准确预测隧道洞室涌水量，通过野外水文地质调绘，并分析洞室地下水的补给来源，含水岩性的空间分布、富水性，结合钻孔对地下深处地质情况的揭露，参考物探测井成果，我们认为隧道洞室涌水量的补给来源由以下几部分组成：a ．洞室影响范围内汇集的大气降水渗漏补给量；b ．洞室附近地下水的补给量（包含隧道上行线、下行线间含水层的静储量及洞室两侧地下水的侧向补给量）；c ．地表水流过洞室上方时的渗入补给量；d ．地表水通过节理裂隙、断层破碎带给洞室的侧向补给量；e ．断层破碎带导入洞室的地下水量。

解析法（一）解析法的应用条件解析法是根据解析解的建模要求,通过对实际问题的合理概化，构造理想化模式的解析公式，用于矿坑涌水量预测。

具有对井巷类型适应能力强、快速、简便、经济等优点，是最常用的基本方法。

解析法预测矿坑涌水量时，以井流理论和用等效原则构造的“大井”为主，后者指将各种形态的井巷与坑道系统,以具有等效性的“大井”表示，称“大井”法.因此说:矿坑涌水量计算的最大特点是“大井法”与等效原则的应用，而供水则以干扰井的计算为主。

稳定井流解析法:应用于矿坑疏干流场处于相对稳定状态的流量预测。

包括①在已知某开采水平最大水位降条件下的矿坑总涌水量；②在给定某开采水平疏干排水能力的前提下，计算地下水位降深（或压力疏降）值。

非稳定解析法：用于矿床疏干过程中地下水位不断下降，疏干漏斗持续不断扩展，非稳定状态下的涌水量预测.包括:①已知开采水平水位降(s）、疏干时间（t)，求涌水量（Q);②已知Q、s，求疏干某水平或漏斗扩展到某处的时间(t）；③已知Q、t，求s，以确定漏斗发展的速度和漏斗范围内各点水头函数隨时间的变化规律，用于规划各项开采措施。

在勘探阶段，以选择疏干量和计算量最大涌水量为主。

（二）计算方法如上所述，应用解析法预测矿坑涌水量时，关键问题是如何在查清水文地质条件的前提下，将复杂的实际问题概化。

它可概括为如下三个重要方面：分析疏干流场的水力特征，合理概化边界条件，正确确定各项参数.1。

分析疏干流场的水力特征矿区的疏干流场是在天然背景条件下，迭加开采因素演变而成。

分析时，应以天然状态为基础，结合开采条件作出合理概化。

（1）区分稳定流与非稳定流矿山基建阶段，疏干流场的内外边界有受开拓井巷的扩展所控制，以消耗含水层储量为主,属非稳定流；进入回采阶段后,井巷输廊大体已定，疏干流场主要受外边界的补给条件控制，当存在定水头(侧向或越流)补给条件时，矿坑水量被侧向补给量或越流量所平衡，流场特征除受气候的季节变化影响外，呈现对稳定状态.基本符合稳定的“建模”条件，或可以认为两者具等效性；反之,均属非稳定流范畴。

隧道涌水量的预测摘要：通过对隧道工程地质勘察，以不同方法计算的隧道涌水量，经分析对比，确定隧道最大涌水量，对隧道的设计、施工起到超前预防作用。

关键词：隧道涌水量，水文地质试验，渗透系数，汇水面积，降水入渗系数1前言隧道涌水量的计算，是工程地质勘察过程中非常重要的一环，尤其对于长-特长隧道，其数值的大小，直接关系到设计、施工所采取的涌、排水措施。

本文通过工程地质勘察过程中不同隧道涌水量计算的实例，讨论了隧道涌水量预测过程中需要注意的几个问题。

2水文地质试验水文地质试验是隧道涌水量计算的关键一环，应根据水文地质条件和场地条件，选用抽水、压水、注水及提水试验等方法。

下面仅就各种试验时应注意的问题介绍如下：2.1抽水试验1、稳定流抽水试验的水位降深次数，一般进行3次，当勘探孔的出水量较小或试验时出水量已达到极限时，水位降深可适当减少，但不得少于2次。

2、当出水量和动水位与时间关系曲线只在一定范围内波动，且没有持续上升或下降趋势时，判断为抽水试验稳定。

2.2压水试验1、压水试验宜采用自上而下的分段压水方法，同一工程中试验段长度应保持一致。

2、试验段长度一般为5m，最长不得超过10m。

3、压水试验宜采用3个压力阶段，一般采用0.3Mpa、0.6 Mpa、1.0 Mpa。

4、压水试验中，每10min宜观测一次压水流量，每一压力阶段在流量达到稳定后延续1.5-2.0h即可结束。

2.3注水试验注水试验一般采用钻孔常水头注水法。

1、采用清水向孔内注水，当水位升高到设计的高度后，控制水头、水量保持稳定。

2、注水试验应进行3次水位升高，每次水位升高宜采用2、4、6m，间距不宜小于1m。

2.4提水试验提水试验采用定水位降深法。

1、单位时间内提水次数应均匀，提出的水量大致相等，并达到水位水量相对稳定。

2、水位水量每隔30min测定一次，计算出出水量，出水量波动值为±10%，水位波动范围10-20cm，即为稳定。

3、提水试验延续时间，应在水位、水量相对稳定后在进行4h即可结束。

二、涌水量的预测拟采用大气降水渗入量法对隧道进行涌水量计算1．大气降水渗入法（DK291+028-DK292+150段）Q = 2.74*α*W*AQ—采用大气降水渗入法计算的隧道涌水量（m3/d）α—入渗系数W—年降雨量（mm）A—集水面积（km2）参数的选用：α—入渗系数选用0.16；W—隧址多年平均降雨量为508.7m,最大年降雨量为1496.88mm(月平均最大降雨量×12)。

A—集水面积：根据1：10000地形平面图，含水岩组分布面积圈定为0.33km2最大涌水量为：Q= 2.74*α*W*A = 2.74*0.16*1496.88*0.33= 216.56（m3/d），平均每延米每天涌水量为：0.19(m3/m.d)。

正常涌水量为：Q= 2.74*α*W*A= 2.74*0.16*508.7*0.33=73.59（m3/d），平均每延米每天涌水量为：0.07(m3/m.d)。

2. 大气降水渗入法（DK292+150-DK293+440段）Q = 2.74*α*W*AQ—采用大气降水渗入法计算的隧道涌水量（m3/d）α—入渗系数W—年降雨量（mm）A—集水面积（km2）参数的选用：α—入渗系数选用0.18；W—隧址多年平均降雨量为508.7m,最大年降雨量为1496.88mm(月平均最大降雨量×12)。

A—集水面积：根据1：10000地形平面图，含水岩组分布面积圈定为0.79km2最大涌水量为：Q= 2.74*α*W*A = 2.74*0.18*1496.88*0.79= 583.23（m3/d），平均每延米每天涌水量为：0.45(m3/m.d)。

正常涌水量为：Q= 2.74*α*W*A = 2.74*0.18*508.7*0.79= 198.2（m3/d），平均每延米每天涌水量为：0.15(m3/m.d)。

3.大气降水渗入法（DK293+440- DK293+870段）Q = 2.74*α*W*AQ—采用大气降水渗入法计算的隧道涌水量（m3/d）α—入渗系数W—年降雨量（mm）A—集水面积（km2）参数的选用：α—入渗系数选用0.12；W—隧址多年平均降雨量为508.7mm,最大年降雨量为1496.88mm(月平均最大降雨量×12)。

涌水量计算（1）解析法根据井田水文地质条件和矿井主要充水因素，利用解析法进行矿坑涌水量预测时，直接充水含水层太原组灰岩岩溶水。
