水表流量计算方法水表的流速与水表两端的压力差有关,不能仅仅凭供水压力决定。相关的计算公式比较复杂,与压差、水
温( 水的粘稠度) ,管道内壁摩擦系数等因素相关,具体计算公式请参阅流体力学相关知识。

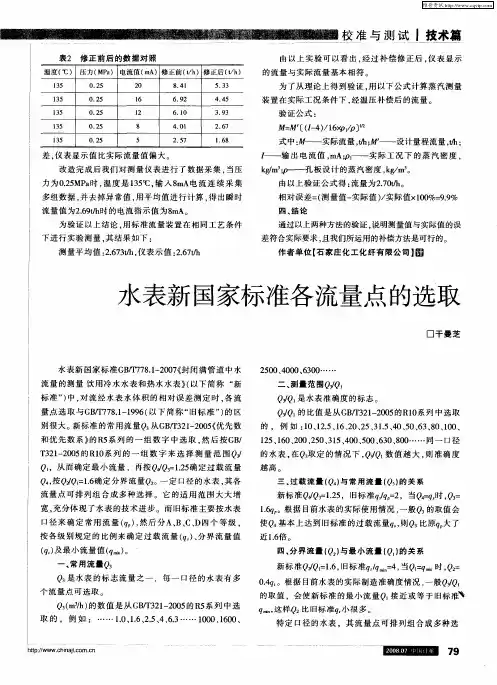

尽管GB/T778.1-2007 已经于2009年5月1日正式执行,但目前市面销售的表还是按照GB/T778.1-1996 的标准执行,对流量的相关规定如下:
4分(15mm)表有N0.6,N1,N1.5 三种流量,常见的是N1.5
常用流量为1.5 方/小时,最大流量为3方/小时
6分(20mm)表水表代号为N2.5常用流量为2.5方/小时,最大流量为5方/小时
1寸(25mm)表N3.5常用流量3.5,最大流量7
1.5寸(40mm) N10常用流量10最大流量20
2寸(50mm) N15 常用15最大30
对于短管道:(局部阻力和流速水头不能忽略不计)
流量Q=[( n /4)d A2 V(1+ 入L/d+ Z )] V(2gH)
式中:Q 流量,(m A3/s); n ------------------------ 圆周率;d 管内径(m), L 管道长度(m); g 重力加
速度(m/sA2); H 管道两端水头差(m),;入 ------------ 管道的沿程阻力系数(无单位);Z ---------------- 管道的局部阻力系数(无单位,有多个的要累加)。
使中部的截面积变为原来的一半,其他条件都不变,这就相当于增加了一个局部阻力系数Z ',流量变为:Q =[(n /4)dA2 V(1+入L/d+ Z +Z ' )]V(2gH)。流量比原来小了。流量减小的程度要看增加的Z '与原来沿程阻力和局部阻力的相对大小。当管很长(L很大),管径很小,原来管道局部阻力很大时,流量变化
就小。相反当管很短(L很小),管径很大,原来管道局部阻力很小时,流量变化就大。定量变化必须通过定量计算确定。

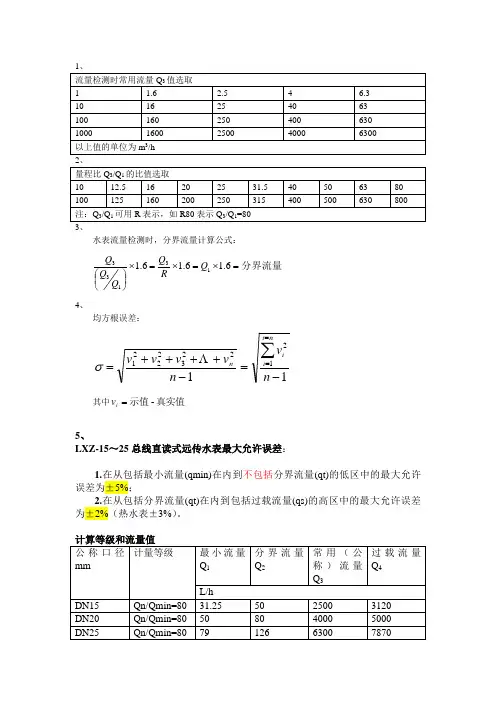

水表流量范围一览表(计量等级:B级)
水表流量范围一览表(计量等级:B级)
注1:流量单位:m/h ; (1)、(2)为标准规定值、(3)、(4)不同厂家的产品可能会有所不同;*无技术要求,为实测值。
注2:流量值可根据水表的计量等级和代号得到,水表代号标注在表面上,代表常用流量值,如“N1.5 ”表
示常用流量为1.5m3/h。过载流量为2 N( 2倍常用流量)。分界流量和最小流量根据计量等级而定。A级: 当N V 15时,分界流量为0.10N,最小流量为0.04N ;当NA15时,分界流量为0.30N,最小流量为0.08N B级:当N< 15时,分界流量为0.08N,最小流量为0.02N ;当N》15时,分界流量为0.20N,最小流量为0.03N。
以上数据依据GB/T 778.1-1996 标准(其中始动流量依据JJG162-85 检定规程)。部分流量参数检定规程与标准有所不同,具体请查阅检定规程。
