供电单位第一期继电保护技术竞赛培训班考试题及答案

全国继电保护技木竞赛考题与答案课件全国继电保护技术竞赛考题与答案课件一、考题1. 题目：继电保护技术基础知识考题描述：请简要介绍继电保护技术的基本原理和作用，并列举几种常见的继电保护装置。

参考答案：继电保护技术是电力系统中保护设备的核心技术之一，主要用于检测电力系统中的故障并采取相应的保护措施，以确保电力系统的安全稳定运行。

继电保护技术的基本原理是通过对电力系统中的电流、电压等参数进行实时监测，当监测到异常情况时，通过继电器等装置发出信号，触发相应的保护动作，切断故障电路，以保护电力设备和系统的安全。

常见的继电保护装置包括：1) 过电流保护装置：用于检测电流超过设定值的情况，常用于保护变压器、发电机等设备。

2) 跳闸保护装置：用于检测电力系统中的短路故障，一旦检测到短路故障，会迅速切断故障电路，以保护设备和系统的安全。

3) 过压保护装置：用于检测电压超过设定值的情况，常用于保护电力系统中的电气设备。

4) 欠压保护装置：用于检测电压低于设定值的情况，常用于保护电力系统中的电气设备。

5) 频率保护装置：用于检测电力系统中的频率异常情况，一旦检测到频率异常，会触发相应的保护动作。

2. 题目：继电保护装置的工作原理考题描述：请详细描述一种继电保护装置的工作原理，并说明其在电力系统中的应用。

参考答案：以过电流保护装置为例，其工作原理如下：过电流保护装置主要用于检测电流超过设定值的情况，以保护电力设备和系统的安全。

其工作原理是通过电流互感器等装置将电流信号转化为与之成正比的电压信号，然后通过继电器等装置进行信号处理和判断，一旦检测到电流超过设定值，会触发相应的保护动作。

在电力系统中，过电流保护装置广泛应用于各种电力设备的保护中，如变压器、发电机、电缆等。

当电力系统中的故障导致电流异常增大时，过电流保护装置能够及时检测到，并通过切断故障电路的方式，保护设备和系统的安全。

同时，过电流保护装置还能够提供故障信息，帮助运维人员快速定位和排除故障，提高电力系统的可靠性和稳定性。

综合题中多出了30分题，即共出了130分题，供选择和调整。

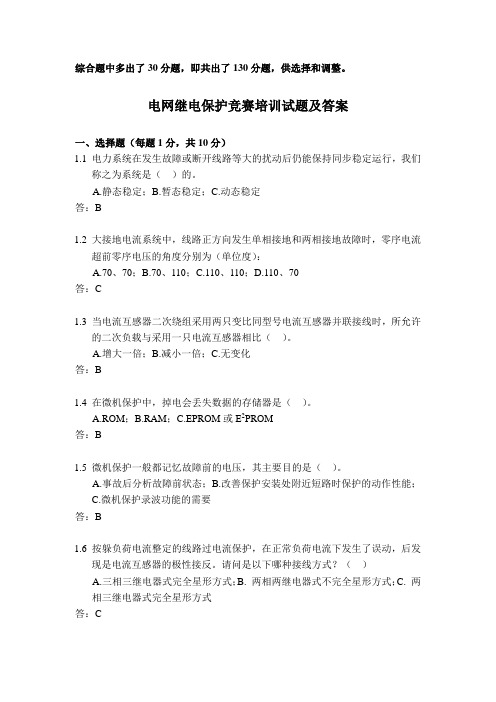

电网继电保护竞赛培训试题及答案一、选择题（每题1分，共10分）1.1 电力系统在发生故障或断开线路等大的扰动后仍能保持同步稳定运行，我们称之为系统是（）的。

A.静态稳定；B.暂态稳定；C.动态稳定答：B1.2 大接地电流系统中，线路正方向发生单相接地和两相接地故障时，零序电流超前零序电压的角度分别为（单位度）：A.70、70；B.70、110；C.110、110；D.110、70答：C1.3 当电流互感器二次绕组采用两只变比同型号电流互感器并联接线时，所允许的二次负载与采用一只电流互感器相比（）。

A.增大一倍；B.减小一倍；C.无变化答：B1.4 在微机保护中，掉电会丢失数据的存储器是（）。

A.ROM；B.RAM；C.EPROM或E2PROM答：B1.5 微机保护一般都记忆故障前的电压，其主要目的是（）。

A.事故后分析故障前状态；B.改善保护安装处附近短路时保护的动作性能；C.微机保护录波功能的需要答：B1.6 按躲负荷电流整定的线路过电流保护，在正常负荷电流下发生了误动，后发现是电流互感器的极性接反。

请问是以下哪种接线方式？（）A.三相三继电器式完全星形方式；B. 两相两继电器式不完全星形方式；C. 两相三继电器式完全星形方式答：C1.7 以下几种特性的继电器具有相同的整定值，其中受系统振荡影响最大的是（）。

A.全阻抗继电器；B. 方向阻抗继电器；C. 偏移圆阻抗继电器；D.四边形方向阻抗继电器答：A1.8 在高频通道中结合滤波器与耦合电容器共同组成带通滤波器，其在通道中的作用是（）。

A.使输电线路和高频电缆的连接成为匹配连接；B.使输电线路和高频电缆的连接成为匹配连接，同时使高频收发信机和高压线路隔离；C.阻止高频电流流到相邻线路上去答：B1.9 对于高频闭锁式保护，若某原因造成高频通道不通，则不会发生（）。

A.区内故障时正确动作；B. 功率倒向时误动作；C. 区内故障拒动；D.区外故障时误动作答：C1.10母线差动保护采用电压闭锁元件的主要目的是（）。

电业公司继电保护技术竞赛试题及答案（B卷）必答题部分（共60分）一、判断题（20题，每题0.5分，要求将答案填在答题卡的相应位置）1.按电气性能要求，保护电流回路中铜芯导线截面积应不小于2.0mm2。

2.电流互感器内阻很大，为电流源，严禁其二次开路。

3.所有母差保护的电压闭锁元件由低电压元件、负序电压元件及零序电压元件经或门构成。

4.判断振荡用的相电流或正序电流元件应可靠躲过正常负荷电流。

5.纵差保护不能反映发电机定子绕组和变压器绕组匝间短路。

6.330kV、500kV线路应有两套完整、独立的全线快速主保护。

7.如果不满足采样定理，则根据采样后的数据可还原出比原输入信号中的最高次频率fmax还要高的频率信号，这就是频率混叠现象。

8.在使用VFC的数据采集系统中没有专门的模拟低通滤波器。

这是因为取某一段时间内的脉冲个数来进行运算，这种做法本身含有低通滤波功能。

9.在公用一个逐次逼近式A/D变换器的数据采集系统中，采样保持回路（S/H）的作用是保证各通道同步采样，并在A/D转换过程中使采集到的输入信号中的模拟量维持不变。

10.如果变压器中性点不接地，并忽略分布电容，在线路上发生接地短路，连于该侧的三相电流中不会出现零序电流。

11.若微机保护装置和收发信机均有远方启信回路，两套远方启信回路可同时使用，互为备用。

12.带高频保护的微机线路保护如需停用直流电源，应在两侧高频保护停用后才允许停直流电源。

13.电流互感器变比越大，二次开路电压越大。

V V KV 1003100322014. 主保护是满足系统稳定和设备要求、能以最快速度且有选择地切除被保护设备和线路故障的保护。

15. 微机保护的模拟量输入/输出回路使用的辅助交流变换器，其作用仅在于把高电压、大电流转换成小电压信号供模数变换器使用。

16. 除了预定的解列点，不允许保护装置在系统振荡时动作跳闸。

17. 方向阻抗选相元件的唯一缺点是当经过渡电阻短路时可能会拒动。

一、选择题：（共20题，每题1分，请将正确答案的代号填入括号内。

其中1~15题为供电类、发电类必答，16~20题为供电类必答，21~25为发电类必答）1、有两个正弦量，其瞬时值的表达方式分别为：V-=ω，100sin(u)t10 5+=ω，可见（B）。

cos(A10ti)（A）电流滞后电压110°；（B）电流超前电压110°；（C）电压超前电流20°；（D）电流超前电压20°。

2、助增电流的存在，对距离继电器有什么影响（ B ）（A）使距离继电器的测量阴抗减小，保护范围增大；（B）使距离继电器的测量阻抗增大，保护范围减小；(C)使距离继电器的测量阻抗增大，保护范围增大；（D）使距离继电器的测量阻抗减小，保护范围减小。

3、两只装于同一相，且变比相同、容量相等的套管电流互感器，在二次绕组串联使用时（C）。

（A）容量和变比都增加一倍；（B）变比增加一倍，容量不变；（C）容量增加一倍，变比不变；（D）容量和变比都不变。

4、线路发生两相短路故障时，短路点处正序电压与负序电压的关系为（C）。

（A）正序电压大于负序电压；（B）正序电压小于负序电压；（C）正序电压等于负序电压；（D）不一定。

5、220KV三卷自耦变压器，低压侧断开运行，其微机型分相纵差保护只差接高、中两侧，当差动TA采用Y，Y联接时，为确保该保护正确动作（D）（A）不需要再采取其他措施；（B）由软件在高压侧移相；（C）由软件在中压侧移相；（D）由软件在高、中压两侧同时移相。

6、在平行双回线之一发生故障，一侧断路器跳闸后，另一回线要发生功率倒方向，正确的说法是（D）。

（A）零序功率不会倒方向；（B）负序功率不会倒方向；（C）只有正序功率会发生倒方向；（D）零序、负序、正序以及总功率均有发生倒方向的可能。

7、在大接地电流系统中，其线路发生单相接地，下列正确的说法是（B）。

（A）故障点的零序电压最高，其它各点的零序电压总是小于故障点的零序电压；（B）故障点的零序电压最高，其它各点的零序电压不可能高于故障点的零序电压；（C）故障点的零序电压高于故障点的负序电压；（D）故障点的零序电压低于故障点的负序电压。

继电保护高级培训班测试卷一、选择题1．在下述（）种情况下，系统同一点故障时，单相接地短路电流大于三相短路电流。

A．Z0∑<Z1∑B.Z0∑=Z1∑C.Z0∑>Z1∑注：Z1∑、Z0∑为短路点的综合正序、零序阻抗。

2．中性点经消弧线圈接地后，若单相接地故障的电流呈感性，此时的补偿方式为（）。

A．全补偿 B.过补偿 C.欠补偿3．Y/△＿11结线的变压器，是指（）。

A．一次侧相电压超前二次侧相电压30°B．一次侧线电压超前二次侧线电压30°C．一次侧线电压滞后二次侧线电压30°4．对于反映电流值动作的串联信号继电器，其压降不得超过工作电压的（）。

A．5% B.10% C.15%5．在三相对称故障时，计算电流互感器的二次负载，三角形接线是星形接线的（）。

(A)2倍(B)3倍(C)3倍6．保护线路发生三相短路，相间距离保护感受的阻抗（）接地距离保护感受的阻抗。

A．大于B．等于C．小于7．在大接地电流系统中，当相邻平行线路停运检修并在两侧接地时，电网发生接地故障，此时停运线路（）零序电流。

A．流过B．没有C．不一定有8．一台收发信机的发信功率为10W，额定阻抗为75Ω，当其接入通道后，测得的电压电平为30dB，则通道的输入阻抗（）。

A．大于75ΩB．小于75ΩC．等于75Ω9．中阻抗型母线差动保护在母线内部故障，保护装置整组动作时间不大于（）mS。

A．10B．20C．3010．如果用低额定电压规格(如220V电源用110V的继电器)的直流继电器串联电阻的方式时，串联电阻的一端应接于()。

A ．正电源B ．负电源D ．远离正、负电源(不能直接接于电源端)11．在大电流接地系统中，当相邻平行线停运检修并在两侧接地时，电网接地故障线路通过零序电流，将在该运行线路上产生零序感应电流，此时在运行线路中的零序电流将会（）。

A ．增大B ．减少C ．无变化12．线路发生两相短路时短路点处正序电压与负序电压的关系为（）。

继电保护技术竞赛试题继电保护技术竞赛试题集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-继电保护技术竞赛试题一、判断题（正确的请在括号内打“√”，错误的打“×”，每题0.5分，共40题，20分）1、暂态稳定是指电力系统受到较小的扰动（比如负荷突然增加）时，能自动地恢复到原来运行状态的能力。

（）2、电力系统振荡时任何一点电流和电压的相位角都随着功角的变化而变化；而短路时，系统各点的电流和电压之间的相角是基本不变的。

（）3、故障点零序综合阻抗小于正序综合阻抗（负序综合阻抗等于正序综合阻抗）时，单相接地电流大于三相短路电流。

（）4、发生各种不同类型的短路时，正序电压愈靠近故障点数值越小，负序和零序电压愈靠近故障点数值越大。

（）5、在带电的电压互感器二次回路上工作，应采取下列安全措施：①严格防止电压互感器二次侧短路或接地。

工作时应使用绝缘工具，戴手套，必要时停用有关保护装置。

②二次侧接临时负载，必须装有专用的刀开关和熔断器。

（）6、在一次设备运行而停用部分保护进行工作时，应拆除不经连接片的跳、合闸线及与运行设备有关的联线。

（）7、在对220kv某线路保护进行停电检修时，进行绝缘测试时，一定要对该线路电流互感器二次绕组中的母差回路同时进行绝缘测试，因为这部分回路，在不停电进行母差保护定检时，无法进行绝缘测试。

（）8、保护装置的二次接线变动或改动时，应严禁寄生回路的存在。

没用的接线应拆除。

变动直流二次回路后，应进行相应的传动试验，还必须模拟各种故障进行整组试验。

（）9、主保护双重化主要是指两套主保护的交流电流、电压和直流电源彼此独立；有独立的选相功能；有两套独立的保护专（复）用通道；断路器有两个跳闸线圈，每套保护分别启动一组。

（）10、电流互感器因二次负载大，误差超过10%时，可将两组同级别、同型号、同变比的电流互感器二次串联，以减低电流互感器的负载。

继电保护考试题+参考答案一、判断题（共100题，每题1分，共100分）1.画点划线时，如果所画出的点划线显示为直线，应修改线型比例.。

A、正确B、错误正确答案：A2.在电容器串联电路中，电容量较小的电容器所承受的电压较高。

A、正确B、错误正确答案：A3.交流电路各量值间的差，实质上表示的是各量值间的时间差，角度也可折算成时间。

A、正确B、错误正确答案：B4.绝缘测量时必须断开所测回路的交直流电源A、正确B、错误正确答案：A5.组织内部信息沟通对于了解组织成员的协作意愿具有重要作用。

A、正确B、错误正确答案：A6.主站和子站两侧的规约可任意指定，只要保证版本一致即可，如CDT规约、DISA规约与XT9702规约的区分、IEC870-101规约、103规约、与104规约的区分等。

A、正确B、错误正确答案：B7.“四统一”的测控装置远方方式时，远方遥控预置失败。

A、正确B、错误正确答案：B8.工作前应熟悉工作地点、带电部位，防止误入带电间隔。

A、正确正确答案：A9.零序网中零序电流的流通情况，与网络结构，特别是变压器的接线方式及中性点接地情况有密切的关系。

A、正确B、错误正确答案：A10.从供电可靠性和故障范围的观点来看，有效接地系统更有优势。

A、正确B、错误正确答案：B11.高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者，只需填用第二种工作票。

A、正确B、错误正确答案：B12.遥控选择不成功时装置有逻辑闭锁，在不满足条件时，禁止遥控，检查逻辑，使之正确，并满足条件。

A、正确B、错误正确答案：A13.允许用卡继电器触点、短路触点或类似的人为手段做保护装置的整组试验。

A、正确B、错误正确答案：B14.由于设备原因，接地刀闸与检修设备之间连有断路器（开关），在接地刀闸和断路器（开关）合上后，应有保证断路器（开关）不会分闸的措施。

A、正确B、错误正确答案：A15.在数据传送过程中，为发现误码甚至纠正误码，通常在原数据上附加“校验码”。

全国继电保护技木竞赛考题与答案(一)近日，全国继电保护技术竞赛考试试题和答案已经公布，考试内容覆盖了现代电力系统的各个方面，旨在提高继电保护工程师的专业技能和综合素质，提高电力系统的运行安全性和可靠性。

下面将详细介绍一下考试试题和答案。

一、选择题部分1. 阻抗型差动保护的最大优点是：a. 抗感抗容，过负荷时不动作b. 抗干扰，对低频、直流等外干扰不敏感c. 抗震动，可以适应高频抖动d. 抗干扰，对刀闸重合时产生的浪涌电流不敏感答案：d2. 带过流转角比的线路跳闸定时应采用哪种特性的整流仪环节？a. 最大b. SPT模型c. 均值d. 最小答案：b3. 当一次绕组发生对地短路故障时，保护动作器的动作会导致：a. 同侧断路器和跳闸器同时动作b. 同侧断路器和跳闸器都不动作c. 反侧断路器保持合上，同侧断路器和跳闸器都动作d. 反侧断路器打开，同侧断路器和跳闸器都动作答案：c二、计算题部分1. 计算一组三相馈线路保护方案的CT一次、二次侧额定电流和二次侧过载保护装置的设置电流，已知一次侧额定电流为1500A，过负荷容许电流为120%。

答案：一次侧额定电流=1500A；二次侧额定电流=100/5*1500=30000A；二次侧过载保护装置的设置电流=30000*120%=36000A。

2. 计算开闭环复合超速定动时间保护的动作时间、浮动制动时间和消除时间，已知T1=0.3s，T2=0.05s，T3=0.05s。

答案：动作时间=T1+T2+T3=0.4s；浮动制动时间=T1+T2=0.35s；消除时间=T3=0.05s。

三、论述题部分1. 如何改善系统过电压状态？答案：（1）减小负荷电流；（2）采取适当的增压措施，提高系统电压水平；（3）控制容性电流，当电容器控制电流大于一定值时，应采取控制措施；（4）在主变站增加无功补偿；（5）加装电压稳定器等设备。

2. 阻抗型差动保护是如何判定作用方向的？答案：阻抗型差动保护，其作用方向由主变压器高压侧与低压侧之间的阻抗差值所决定。

继电保护考试题库及答案一、选择题1. 继电保护的主要作用是（）。

A. 防止电力系统过负荷B. 防止电力系统短路C. 防止电力系统过电压D. 保护电力系统设备安全答案：D2. 下列哪种故障不适宜采用继电保护装置进行保护？（）A. 线路短路B. 变压器内部故障C. 电动机过负荷D. 电压互感器故障答案：D3. 下列哪个元件的继电保护装置一般采用电流保护？（）A. 发电机B. 变压器C. 线路D. 电动机答案：C4. 下列哪个保护属于主保护？（）A. 过电流保护B. 差动保护C. 电流速断保护D. 低电压保护答案：B5. 下列哪个保护属于后备保护？（）A. 过电流保护B. 差动保护C. 电流速断保护D. 线路纵差保护答案：A二、判断题1. 继电保护装置的动作时间应尽可能短，以减小故障对电力系统的影响。

（）答案：错误2. 继电保护装置的可靠性是指保护装置在规定的条件下，不发生误动作。

（）答案：错误3. 电流保护是一种按照电流大小进行动作的保护装置，其特点是动作速度快。

（）答案：错误4. 差动保护是一种按照电气设备两侧电流差进行动作的保护装置，其特点是动作可靠。

（）答案：正确5. 继电保护装置的灵敏度是指保护装置对故障的反应能力。

（）答案：正确三、简答题1. 简述继电保护装置的作用。

答案：继电保护装置的作用主要有以下几点：（1）保护电力系统设备安全，防止设备损坏。

（2）迅速切除故障，减轻故障对电力系统的影响。

（3）提高电力系统的稳定性。

（4）为电力系统运行提供必要的保护措施。

2. 简述过电流保护的工作原理。

答案：过电流保护是当线路中的电流超过规定值时，保护装置动作，切断故障线路。

其工作原理是利用电流继电器检测线路中的电流，当电流超过规定值时，电流继电器动作，启动断路器跳闸。

3. 简述差动保护的工作原理。

答案：差动保护是利用电气设备两侧电流的差值进行动作的保护装置。

当设备两侧电流差值超过规定值时，保护装置动作，切断故障线路。

继电保护考试题（含答案）一、单选题（共33题，每题1分，共33分）1.在发现有人触电昏迷后,应该要 ()。

A、立即逃跑B、断电源做好防护把人员移至安全区域C、立刻对香迷人员进行抢救正确答案：B2.微机保护数据采集系统包括( )、模拟滤波器、采样保持、多路转换、模数转换等功能模块。

A、软件算法B、逻辑判断C、电压形成D、人机接口正确答案：C3.中性点不接地系统通常采用绝缘监视和( )的方式实现单相接地保护。

A、零序电流Ⅲ段保护B、零序电流Ⅰ段保护C、零序电流Ⅱ段保护正确答案：A4.变压器低电压起动的过电流保护的灵敏度比定时限过电流保护的灵敏度( )。

A、低B、不变C、高正确答案：C5.变压器油箱外故障包括引出线上的相间故障、引出线的套管闪络故障及( )等。

A、相绕组匝间短路B、套管破碎通过外壳发生的单相接地故障C、绕组与铁芯之间的单相接地故障D、绕组间的相间故障正确答案：B6.变压器油箱外故障包括引出线上的相间故障、套管破碎通过外壳发生的单相接地故障及( )等。

A、绕组与铁芯之间的单相接地故障B、相绕组匝间短路C、引出线的套管闪络故障D、绕组间的相间故障正确答案：C7.低压配电网中保护中性线代号为( )A、PEB、PENC、N正确答案：B8.电动机过热保护采用( )模拟电动机的发热效应。

A、最大短路电流B、最大负荷电流C、等效运行电流正确答案：C9.在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。

A、变压器备用B、母线备用C、暗备用D、明备用正确答案：C10.常用的变压器相间短路的后备保护有( )、低电压起动的过电流保护、复合电压起动的过电流保护、负序过电流保护、阻抗保护等。

A、气体保护B、电流速断保护C、变压器差动保护D、过电流保护正确答案：D11.电动机的外部发生两相短路,电动机的负序电流( )正序电流。

A、大于B、小于C、等于正确答案：A12.电力系统出现过负荷属于( )。
