认识气压传动元件

气压传动系统的组成。

气压传动系统的组成主要包括以下几个部分：
1. 压缩空气供应：这是系统的核心组成部分，包括压缩机、压缩空气储存罐、过滤器等。

压缩机将空气压缩并送入储存罐中，过滤器用于过滤空气中的杂质。

2. 控制元件：控制元件主要包括气压调节器、气阀、气缸等。

气压调节器用于调节系统中的气压，气阀用于控制气体的流动方向和流量，气缸则用于将气压转化为机械运动。

3. 传动管路：传动管路用于将压缩空气从压缩机传输到控制元件和执行元件之间。

传动管路通常由钢管或软管组成，通过接头连接各个元件。

4. 执行元件：执行元件主要包括气动缸、气动马达等。

它们通过接收气压信号，将气压能转化为机械能，实现各种工作任务。

5. 辅助元件：辅助元件主要包括压力表、安全阀、滤清器、润滑器等，用于监测和维护系统的正常运行。

气压传动系统主要由压缩空气供应、控制元件、传动管路、执行元件和辅助元件组成，通过将气压能转化为机械能，实现各种工作任务。

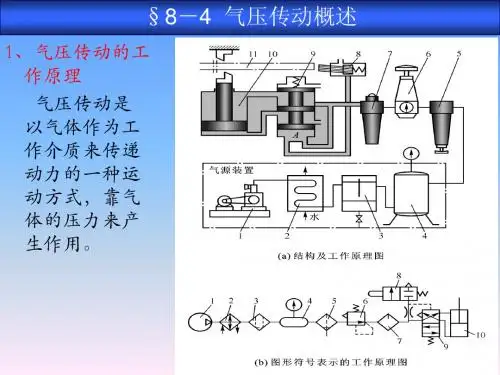

气压传动的工作原理气压传动是一种基于气体压缩和释放的机械动力传递方式，广泛应用于工业和机械控制系统中。

它的工作原理是利用气体压缩的能量，驱动气缸或气动装置产生机械运动。

本文将详细介绍气压传动的工作原理及其应用。

气压传动是基于气体压缩与扩张的物理原理实现力和运动的传递，它的工作过程分为气源、处理装置、执行元件、控制部件等四个部分。

1. 气源气源是气压传动的起源，它提供气体动力源，一般使用压缩空气或工业纯气作为气源。

压缩空气是通过空气压缩机将环境空气压缩到一定压力，作为气源输入至气路中。

工业纯气是指经过精密净化处理的气体，如氦、氖、氮、氧等。

它的优点是纯度高，不含杂质，可使气路工作更加稳定和可靠。

2. 处理装置处理装置是对气源进行处理，以确保气路的正常运行。

在气源进入气路之前，需要经过油雾分离器、空气过滤器、气压调节阀等装置的处理，温度应该控制在5°C-60°C之间，湿度控制在20%-80%之间。

油雾分离器是用于分离气体中的液态油和微小的颗粒物，避免对气路中的执行元件造成损害；空气过滤器主要用于过滤含有固体颗粒、液体和气态杂质的气体；气压调节阀是用于调节输送到执行机构的气体压力，按需调节输出气压大小，以满足不同的气动执行元件工作要求。

3. 执行元件执行元件是气压传动的关键部件，它根据控制信号、从气压路接收气力，并将气压力转换为机械动力，产生相应的运动。

气压执行元件包括气缸、气动阀门、风动马达、气动打磨器等。

气缸是最常用的一种执行元件，它能将气体压力转化为直线运动或旋转运动。

气缸内部是通过活塞移动，改变气室内部的气压，然后产生有效的机械输出功率，用于带动机械装置进行工作。

4. 控制部件控制部件是气压传动的指挥中心，它能控制气流的流向、开关和气压的大小。

控制部件一般包括接触器、感应器、中继器、气动液压开关等。

接触器和感应器主要用于接收外部信号，实现对气流的控制；中继器用于增强和传递控制信号；气动液压开关用于控制和调节气路。

气压传动的气动元件与附件气压传动技术在机械工业中扮演着重要的角色，而气动元件与附件作为气压传动系统的核心组成部分，起到了至关重要的作用。

本文将探讨气压传动领域中常见的气动元件及其附件，介绍其原理、分类和应用。

一、气动元件的原理气动元件是指基于气体压力来传递能量、控制和执行机械动作的装置。

它们采用了压缩空气作为工作介质，通过改变气体的压力变化来实现机械运动。

常见的气动元件包括气缸、阀门、气源处理装置等。

1.气缸气缸是一种将气体能量转化为机械能的装置，通过压缩空气将柱塞或者活塞驱动产生直线运动。

气缸根据其结构形式可分为活塞式气缸、薄膜式气缸和旋转气缸等。

气缸广泛应用于工业生产线上的升降、夹持、推拉等动作执行过程中，具有结构简单、动作灵敏等优点。

2.阀门阀门是气动系统中常见的控制元件，用来控制气体的流动和压力。

它可以精确控制气体的开关状态，并根据需要调整气体的流量。

常见的气动阀门包括单向阀、节流阀和方向控制阀等。

阀门的选择应根据具体需求来确定，以保证气动系统的正常工作。

3.气源处理装置气源处理装置主要用于气动系统中的空气净化、排除水分和油污、调节气源压力等。

它通常包括滤清器、减压阀和润滑器等组件。

气源处理装置的作用是保证气动系统中的气体质量和稳定性，提高元件的使用寿命。

二、气动元件的分类根据功能和结构特点，气动元件可分为执行元件、控制元件和辅助元件。

1.执行元件执行元件是气动系统中的能量转换部分，用于执行机械动作。

常见的执行元件有气缸和液压马达等。

执行元件通过气压能量将机械运动传递给工作部件，实现线性或旋转运动。

2.控制元件控制元件用于控制气体的流动、压力和方向等，常见的控制元件有阀门、压力开关和方向控制阀等。

控制元件通过改变气体流动的通道和方向，控制气动系统中元件的运行状态。

3.辅助元件辅助元件主要包括气源处理装置、管路附件和连接元件等。

它们为气动系统提供必要的支持和保障，确保系统的可靠运行。

常见的辅助元件有滤清器、接头和快速插拔接头等。
