数模转换器的原理及应用数模转换器（Digital-to-Analog Converter，简称DAC）是一种电子器件，用于将数字信号转换为模拟信号。
在数字电子系统中，由于信息的数字化处理，需要将数字信号转换为模拟信号才能实现与外部环境的交互。
本文将从数模转换器的工作原理和应用两个方面进行阐述。
一、数模转换器的工作原理数模转换器的工作原理基于二进制数的电位权重加权。
简单来说，它将二进制数字输入转换为相应的电压输出。
市场上常见的数模转换器主要有两种类型：并行式和串行式。
1. 并行式数模转换器并行式数模转换器的工作原理是将各个二进制位的电平转换为相应的电压输出。
例如，一个8位的并行式数模转换器能够将8个二进制位的输入转换为对应的8个电压输出。
每一位的输入可以是0V（低电平）或5V（高电平），对应的输出电压也相应变化。
通过控制输入的二进制码，可以实现从0到255之间的电压输出。
并行式数模转换器的转换速度较快，适用于对速度要求较高的应用。
2. 串行式数模转换器串行式数模转换器的工作原理是将二进制位逐位地进行转换。
从高位开始，每个二进制位经过一定的时间间隔逐步进行转换，最终输出模拟信号。
与并行式数模转换器相比，串行式数模转换器的转换速度较慢，但由于只需要一个数据线来传输数据，所需引脚数量较少，适用于资源受限的系统设计。
二、数模转换器的应用数模转换器广泛应用于各种领域，包括通信、音频、视频、测量仪器等。
以下是一些常见的应用示例：1. 通信领域在通信领域，数模转换器用于将数字信号转换为相应的模拟信号进行传输。
例如，在数字手机中，声音信号首先被转换为数字信号，并通过数模转换器转换为模拟信号输出到扬声器，实现声音的播放。
2. 音频应用数模转换器在音频领域中扮演着重要的角色。
例如，在CD播放器中，数模转换器将数字音频信号转换为模拟音频信号，使其能够通过耳机或音箱播放出来。
同时，在音频编辑和处理中，数模转换器也可以将数字音频信号转换为模拟信号，以便进行混音、均衡等操作。
单片机原理接口及应用单片机是一种集成电路芯片，包含了中央处理器、存储器和各种输入输出接口等基本组成部分。
单片机通过其接口与外部设备进行通信，实现各种应用。
1. 数字输入输出接口(Digital I/O Interface):单片机通过数字输入输出接口连接外部设备。
通过设置相应的寄存器和引脚配置，单片机可以读取外部器件的状态，并且能够控制外部器件的输出信号。
数字输入输出接口常用于连接开关、LED、蜂鸣器等设备。
2. 模拟输入输出接口(Analog I/O Interface):单片机的模拟输入输出接口可以将模拟信号转换为数字信号，或将数字信号转换为模拟信号。
通过模拟输入输出接口，单片机可以实现模拟信号的采集和输出，例如连接温度传感器、光电传感器等。
3. 串口接口(Serial Interface):串口接口是单片机与外部设备进行数据传输的重要接口。
单片机通过串口接口可以与计算机或其他单片机进行通信。
串口的通信速度和传输协议可以根据具体需求进行设置。
4. I2C总线接口(I2C bus Interface):I2C总线接口是一种常用的串行通信协议，具有多主机、多从机的特点。
单片机通过I2C总线接口可以与各种器件进行通信，如传感器、实时时钟等。
5. SPI接口(Serial Peripheral Interface):SPI接口是一种高速同步串行通信接口，常用于单片机与外部存储器、显示器和其他外设的连接。
SPI接口可以实现全双工通信，具有高速传输的优势。
6. 中断接口(Interrupt Interface):中断是单片机处理外部事件的一种方式。
通过中断接口，单片机可以响应来自外部设备的信号，并及时处理相应的事件，提高系统的实时性。
以上是单片机的一些常用接口及其应用。
不同的单片机具有不同的接口类型和功能，可以根据具体的应用需求选择合适的单片机型号。
单片机接口技术的基本原理单片机是一种集成电路，具有微处理器核心、存储器、输入输出接口和定时/计数功能。
它可以用于控制各种电子设备，从家电到汽车电子系统。
接口技术是单片机与其它设备进行通信和控制的关键。
接口技术允许单片机与外部设备之间进行数据交换和相互操作。
在单片机系统中，接口技术可以分为数字接口和模拟接口两种类型。
1. 数字接口技术数字接口技术是通过数字信号进行通信和控制的。
它可以分为并行接口和串行接口两种。
1.1 并行接口并行接口是指单片机和外部设备之间同时传输多个数据位。
它可以分为通用并行接口（GPIO）和专用并行接口（如LCD接口、SD卡接口）两种类型。
通用并行接口（GPIO）是单片机器件上的一组设置为输入或输出的引脚，可以用来和外部设备通信。
通过软件编程，可以将这些引脚设置为输入以读取外部设备发送的数据，或者设置为输出以向外部设备发送数据。
专用并行接口通常用于特定的外部设备，比如连接液晶显示屏或SD卡读卡器。
这些接口具有更多的引脚和复杂的通信协议，可以实现高速数据传输和显示控制。
1.2 串行接口串行接口是指单片机和外部设备之间通过一根数据线按顺序传输数据位。
它可以分为同步串行接口和异步串行接口两种类型。
同步串行接口使用时钟信号同步数据传输，速度较快，但通信协议复杂。
常见的同步串行接口包括SPI（串行外设接口）、I2C（两线式串行通信接口）和CAN （控制器局域网）等。
异步串行接口通过起始位和停止位标记传输的字节，并且没有时钟信号。
它简单易用，常用于普通串口通讯（UART），用于与计算机、模块或其他单片机进行通信。
2. 模拟接口技术模拟接口技术是通过模拟信号进行通信和控制的。
它常用于测量、传感器和执行器之间的数据传输。
模拟接口技术包括模拟输入和模拟输出两种。
2.1 模拟输入模拟输入是将外部模拟信号转换为数字信号，供单片机进行处理和分析。
常见的模拟输入技术包括模数转换器（ADC）和电压比较器。
单片机的外部存储器接口技术原理与应用指南简介：单片机是一种在嵌入式系统中广泛使用的微处理器芯片，它能够完成各种任务，从简单的控制任务到复杂的数据处理任务。
然而，由于单片机的内部存储能力有限，常常需要与外部存储器进行交互，以满足更大容量和持久存储的需求。
本文将介绍单片机的外部存储器接口技术的原理和应用指南，包括存储器的选择、接口电路设计以及数据读写操作等方面的内容，旨在帮助读者了解和应用单片机外部存储器接口技术。
一、外部存储器的选择在选择外部存储器时，需要考虑容量、速度、功耗和成本等因素。
常见的外部存储器包括EEPROM、SRAM、SDRAM和Flash等。
EEPROM适用于存储程序代码、配置数据和校准数据等不经常更新的内容；SRAM适用于高速读写操作，但容量较小；SDRAM和Flash适用于容量较大的数据存储。
二、接口电路设计单片机和外部存储器之间的通信通常通过总线实现，其中包括地址总线、数据总线和控制总线。
接口电路必须能够解码单片机的地址和控制信号，以及将数据传输到存储器或从存储器中读取数据。
常见的接口电路包括地址译码器、锁存器和数据缓冲器等。
1. 地址译码器地址译码器用于将单片机的地址信号转换为外部存储器的选择信号。
根据存储器的大小和类型，可以使用不同的译码器来满足需求。
常见的译码器包括74HC138和74HC139等。
2. 锁存器锁存器用于暂存单片机的输出数据，以便在存储器写入操作时保持数据的稳定性。
常见的锁存器包括D触发器和SR锁存器等。
3. 数据缓冲器数据缓冲器用于放大和缓冲单片机的数据信号，以便与外部存储器进行数据传输。
常见的数据缓冲器包括74HC245和74HC541等。
三、数据读写操作数据读写操作是单片机与外部存储器交互的核心部分。
根据存储器的类型和连接方式，数据读写操作可以有不同的实现方式。
1. EEPROM对于EEPROM，数据读写操作是通过向存储器发送地址和数据来完成的。
读操作时，单片机发送要读取的地址，并接收存储器返回的数据；写操作时，单片机发送要写入的地址和数据。
单片机接口原理及应用
单片机是一种集成电路芯片，具有处理和控制数据的功能。
它通常拥有多种接口，用于与其他设备进行数据交互。
接口原理是通过引脚连接单片机与外部设备，实现数据传输和控制信号的发送与接收。
单片机的接口包括输入口和输出口。
输入口接收外部设备发送的信号，然后将信号转换为数字信号供单片机内部处理。
输出口将单片机内部处理的信息转换为电信号，发送到外部设备进行控制或输出。
常见的接口类型包括GPIO口、串口、并口、SPI接口、I2C
接口等。
GPIO口是通用输入输出口，可以实现数字信号的输
入和输出，常用于连接开关、按键和LED等。
串口是一种通
过连续传输数据的方式进行通信的接口，常用于连接计算机、传感器和外部设备。
并口可以同时传输多个数据位，常用于连接打印机、显示器和通信设备。
SPI接口和I2C接口可以实现
高速的串行数据传输，常用于连接存储器、传感器和其他外设。
单片机的接口应用广泛。
在工业控制方面，单片机可以通过接口连接传感器，实时采集环境参数，并根据需求进行控制或调整。
在智能家居方面，单片机可以通过接口连接各种设备，实现远程控制和智能化管理。
在嵌入式系统中，单片机可以通过接口连接存储器、显示器和通信模块，实现数据存储、显示和通信功能。
在电子产品中，单片机可以通过接口连接按键、触摸屏和LED等，实现用户交互和信息显示。
总之，通过合理利用单片机的接口，可以实现与外部设备的数据交互和控制，为各种应用提供了丰富的可能性。

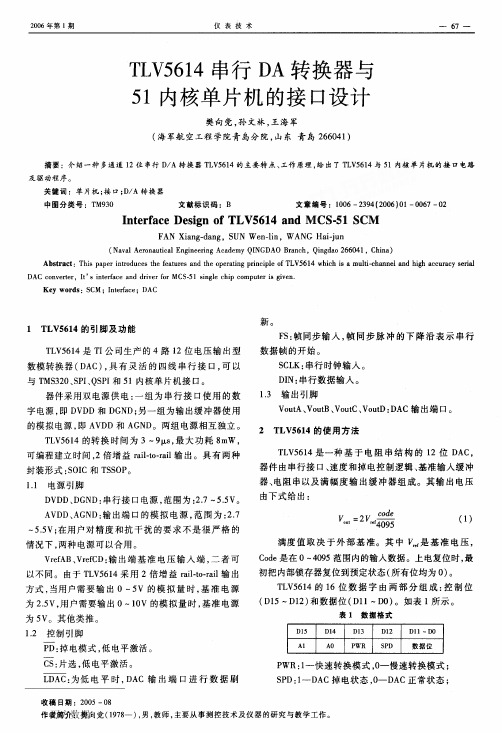

TLV5614数模转换器的原理及其与单片机的接口应用
hc360慧聪网电子行业频道 2003-10-17 17:01:33
摘要：本文介绍了TI公司生产的4通道12位D/A转换器TLV5614的功能特点和工作原理，结合开发实例，给出了TLV5614 与MCS-51系列单片机的应用接口电路和软件程序，最后对结果进行了分析并指出了其应用前景。
关键词：TLV5614；D/A转换器；SPI接口
概述
TLV5614是TI公司生产的四路12位电压输出型数模转换器（DAC），具有灵活的四线串行接口，可以与TMS320、SPI、QSPI和Microwire串行口实现无缝联接。
TLV5614的编程控制由16位串行字组成，即2位DAC地址、2个独立的DAC控制位和12位的DAC输入值。
器件采用双电源供电：一组为串行接口使用的数字电源，即DVDD和DGND；另一组为输出缓冲器使用的模拟电源，即AVDD 和AGND。
两组电源相互独立且可为2.7V至5.5V之间的任何值。
双电源应用的好处是DAC使用5V电源工作，而DAC的数字部分使用2.7V~5.5V电源，所以可以和多种接口连接工作。
DAC内部电阻串的输出电压由一个2倍增益的满幅度输出缓冲器缓冲，这种缓冲器的特点是以AB类输出来增加稳定性和减少建立时间。
满幅度输出和掉电模式使其能够理想地应用于单电源、电池供电的场合。
DAC的建立时间是可编程的，这样允许设计者优化其速度与功耗。
建立时间由16位串行输入控制字的SPD 控制位来选择。
REFINAB和REFINCD端集成了一个高阻抗的缓冲器，减少了对驱动该端基准源的低输出阻抗的要求。
REFINAB和REFINCD允许DAC A、B与DAC C、D有不同的基准电压。
TLV5614的功能方框图和引脚图见图1及图2，表1为其引脚说明。
图1 内部功能方框图(略)
图2 引脚排列(略)
表1 引脚说明(略)
工作原理
TLV5614是一种基于电阻串结构的12位DAC，器件由串行接口、速度和掉电控制逻辑、基准输入缓冲器、电阻串以及满幅度输出缓冲器组成。
其输出电压由下式给出：
满度值取决于外部基准。
其中REF是基准电压，CODE是在0x000至0xFFF 范围内的输入数字值。
上电复位时，最初把内部锁存器复位到预定状态（所有位均为0）。
TLV5614的16位数据字由两部分组成：控制位（D15…D12）和新DAC值（D11…D0）。
如表2所示：
表2(略) 表3(略)
其中，SPD：速度控制位 1 ->快速方式； 0 ->慢速方式。
PWR：功率控制位 1 ->掉电方式；
0 ->正常工作。
在掉电方式下，TLV5614中所有放大器都被禁止。
TLV5614的DAC（A、B、C、D）通道选择由输入字A1和A0控制。
A1,A0与所选择的DAC通道的关系如表3所示：在传送数据时，首先，通过把片选端设置为低电平使器件工作。
然后，FS的下降沿开始，在SCLK的下降沿使数据一位接一位的移入内部寄存器（从高位开始）。
在传送了16位数据后或者FS的上升沿到达后，移位寄存器的内容送至DAC锁存器，它把电压输出刷新到新的电平值。
其工作时序如图3。
应用
TLV5614具有灵活的串行接口方式，所以它与C51系列单片机的接口很方便，如图4所示。
在实际的应用中，我们取参考电压REF为2.5V，DAC的供电为5V，由于TLV5614是满幅度输出，所以由式1可得，它的DAC输出电压范围将在0~5V之间。
很显然，它的输出电压分辨率为1.22mV。
在实际应用中，我们需要输出的精确电压值可能在0~12V之间，或是更高，这时，只需对DAC输出电压进行直流放大，放大倍数就是我们所需最高电压与5V的比值。
相比TLV5614的1.22mV 分辨率，对12V电压，最终输出电压的分辨率为2.93mV，它也能够满足大多数应用场合对电压变化精度的要求。
TLV5614的程序控制也很方便，只要按照它的工作时序进行操作，就能实现它的功能。
由于我们使玫氖茿T89C55单片机，因此，其控制字只能分成两个字节来写入。
其中高位字节的高四位是通道选择和控制位；高位字节的低四位和低位字节一起组成12位的DA转换代码。
这样分两次依次移入TLV5614的命令寄存器，然后，FS的上升沿到达，相应的DAC通道输出新的电压值。
以下是部分程序清单：
//头文件定义
sbit LDAC5614=p1^0;
sbit DIN5614=p1^1;
sbit SCLK5614=p1^2;
sbit FS5614=p1^3;
//DA转换程序，com1和com2为控制字的高位字节和低位字节
void dac(unsigned char com1,unsigned char com2)
{ unsigned char data, i, j;
//DA输出保持即时刷新状态
LDAC5614=0;
//FS的下降沿开始逐位移入数据
FS5614=1;
FS5614=0;
data=com1;
for(i=8;i>0;i--)
{
DIN5614=(bit)(data&0x80);
data<<=1;
SCLK5614=1;SCLK5614=1;SCLK5614=1;SCLK5614=1;SCLK5614=1;
SCLK5614=0;
}
data=com2;
for(i=8;i>0;i--)
{
DIN5614=(bit)(data&0x80);
data<<=1;
SCLK5614=1;SCLK5614=1;SCLK5614=1;SCLK5614=1;SCLK5614=1;
SCLK5614=0;
}
//控制字输入完毕，时钟停止，FS的上升沿到达后刷新输出电压
DIN5614=1;
SCLK5614=1;
FS5614=1;
}
这是TLV5614的控制程序。
实际应用中，按照一定的控制逻辑，比如递增、查询正弦表等等，循环调用这个控制程序，就可以得到想要的梯形波、数字正弦波，这样就可以根据TLV5614产生的控制波形来实现一些控制过程，比如扫频或波形输出。
图3 时序图(略)
图4 TLV5614与C51系列单片机接口(略)
此程序经过实际的编译运行测试，DA输出结果精确。
在实际应用时应当注意，TLV5614最好采用双电源供电，DAC部分采用模拟+5V供电，逻辑控制部分采用数字+5V供电，而且数字地和模拟地要分开。
这样数字部分和模拟部分的相互干扰才会得到很大的改善。
这些措施已经在产品的开发中得到很好的应用。
