建筑设备工程第四版课后答案①建筑的含义是什么?构成建筑的基本要素是什么?答:建筑是指建筑物与构筑物的总称，是人工创造的空间环境，直接供人使用的建筑叫建筑物，不直接供人使用的建筑叫构筑物。
构成建筑的基本要素有三个，分别为建筑功能、建筑技术和建筑形象，三者是辩证统一的关系。
②什么叫做大量性建筑和大型性建筑?低层、多层、高层建筑按什么界限进行划分?答:大量性建筑是指量大面广，与人们生活密切相关的那些建筑，如学校、住宅、商店、医院等，修建的数量很大，故称之为大量性建筑。
大型性建筑是指规模宏大的建筑，如大型办公楼、大型火车站、大型展览馆等，因规模巨大而修建数量很有限，对所在地区获国家具有代表性，故称之为大型性建筑。
民用建筑按层数分类，1~3层为低层住宅，4~6层为多层住宅，7~9层为中高层住宅，10层及10层以上的为高层住宅（包括首层设置商业服务网点的住宅）。
③什么叫做构件的耐火等级?建筑的耐火等级如何划分?耐久等级乂如何划分? 答:耐火等级是指建筑构什按时间-温度标准曲线进行耐火实验，从受到火的作用时起，到时去支持能力或完整性被破坏或失去隔火作川时止:的这段时间，川小时表示。
建筑按耐火等级分类分为四级，分级确定的依据是组成房屋构建的耐火极限和燃烧性能。
按建筑的耐久年限分类同样分为四级，分级的依据是主体机构确定的耐久年限。
④实行建筑模数协调统一的意义何在?基本模数、扩大模数、分模数的含义和适川范围是什么?答:实行建筑模数协调统一标准是为了实现建筑工业化大规模生产，推进建筑工V 业化的发展而制定出来的。
基木模数是模数协调中选用的基木尺寸单位。
其数值定为100m，符号为M,即1M=100mm。
整个建筑物或其一部分以及建筑组合件的模数化尺寸都应该是基本模数的倍数。
扩大模数是基本模数的整倍数。
扩大模数的基数应符合下列规定:(1)）水平扩大模数的基数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm。
第一章室外给水排水工程1.混凝剂：铝系（硫酸铝、碱式氯化铝、明矾、聚合氯化铝、聚合硫酸铝）；铁系（硫酸亚铁、三氯化铁、聚合氯化铁、聚合硫酸铁）2.给水管网布置的基本要求：（1）按照城市规划平面图布置管，布置时应考虑给水系统分期建设的可能性，并留有充分的发展余地；（2）管布置必须保证供水安全可靠，当局部管发生事故时，断水范围应减到最小；（3）管线遍布在整个给水区，保证用户有足够的水量和水压；（4）力求以最短距离敷设管线，以降低管造价和供水能量费用。
3.排水制度：合流制排水系统（直泄式合流制、全处理合流制、截流式合流制）；分流式排水系统4.城市排水系统的布置形式：为了便于检查及清通排水管网，在管道坡度改变、转弯、管径改变以及支管接入等处应设置排水检查井。
第二章室内给水工程1.室内给水系统：生活给水、生产给水、消防给水2.给水系统的组成（1）引入管（2）水表节点（3）管网系统（4）给水附件（5）升压和贮水设备（6）消防给水设备3.低层建筑给水方式（1）直接给水方式：可充分利用室外管网水压，节约能源，且供水系统简单，投资省，充分利用室外管网的水压，节约能耗，减少水质受污染的可能性，但室外管网一旦停水，室内立即断水。
（2）设有水箱的给水方式：水箱储备一定量的水，在室外管网压力不足时不中断室内用水，供水系统较可靠，且充分利用室外管网水压，节省能源，安装和维护简单，投资较省。
管理不当，水质易污染。
地震区的建筑和临时性建筑因建筑艺术要求不宜设置高位水箱或水塔的建筑，有隐蔽要求的建筑都可以采用气压给水设备，但对于压力要求稳定的用户不适宜。
4.引入管引入管的埋设深度主要根据城市给水管网及当地的气候、水文地质条件和地面的荷载而定。
在寒冷地区，引入管应埋在冻土线以下0.2m以下。
生活给水引入管与污水排出管管外壁的水平距离不宜小于 1.0m，引入管应有不小于0.003的坡度坡向室外给水管网。
引入管穿越承重墙或基础时，应注意管道保护。
第一篇给水排水系统第一章城镇给水工程1给排水工程从工程内容上大致可分三局部：1.室外给水工程〔也称城镇给水工程〕2.室内给排水工程〔也称建筑给水排水工程〕3.室外排水工程〔也称城镇排水工程〕2城镇用水量可分为：生活用水量，生产用水量，消防用水量，城镇其他用水量3日常生活均需一定量的用水，包括饮用，炊事及清洁卫生等用水，用水标准及生活水平，生活习惯，气候条件，水费，水质等有关4一年之内，用水量最大的一天的用水量称为最高日用水量〔Q md〕，它及平均日用水量〔Q d〕的比值K d=Q md/Q d(单位：m3 /d)称为日变化系数；在最高日内，其中用水量最大的一小时的用水量称为最高时用水量(Q h)，它及最高日平均时用水量(Q md/24)的比值称为时变化系数K h=24Q h/Qm d(单位：m3 /d)5用水量计算应根据各方因素，参照用水量标准及变化系数来计算各种用水量包括生活，生产，消防，及市政等用水量〔p4倒数几行)6但凡能满足水源水质标准的水都可用作水源，包括天然淡水，海水和再生水。
用于城镇生活用水的供水水源主要是天然淡水，天然淡水可分为地下水和地表水两大类，地下水可分为潜水，承压水和溶洞水7从水源取用原水的设施称取水构筑物管井地下取水构筑物大口井取水构筑物岸边式固定式取水构筑物河床式地面取水构筑物浮船式活动式取水构筑物缆车式8 P8混凝沉淀9〔简答〕输水及配水系统由输水泵站，中途升压泵站，输水管，配水管网及调节构筑物组成。
1.输水泵站又称二泵站，因水流从取水泵站算起是第二次被提升而得名，其任务是由水厂清水池抽水向管网供水 2.中途升压泵站是用于输水途中再次提升水压的泵站 3.输水管是负责向城镇配水管网输水的总管，它本身不负担向用户配水的任务 4.配水管网是负责向用户供水的管道，有两种布置形式①树枝式管网②环式管网 5.管网上的附属设备：为保证管网正常工作和维护管理，管道上常设置阀门〔有闸阀，截止阀，蝶阀之分，接口方式有螺纹连接和法兰连接两种〕，排气阀，泄水阀，消火栓〔消火栓之间的间距不超过120M〕6.调节构筑物有清水池，管网前后设的高地水池或水塔10铸铁管：有较强耐腐蚀性，但质脆，接口方式有法兰和承插两种黑色金属管金属管钢管：分焊接钢管和无焊接钢管两种，焊接钢管又有直缝焊接收及螺旋缝焊接收两种。

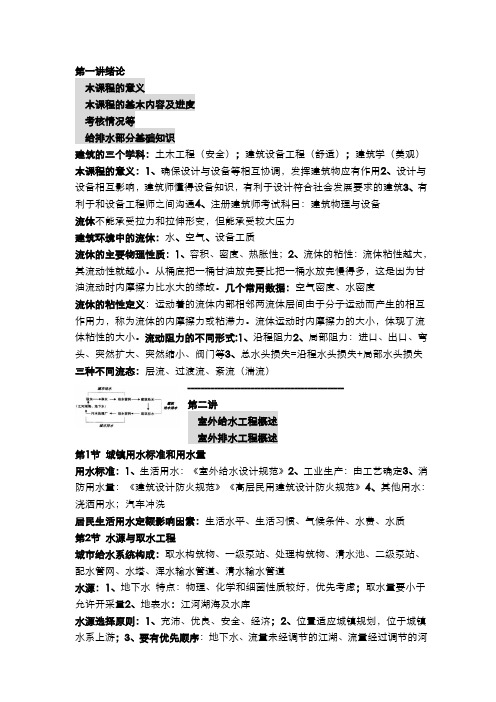

第一讲绪论本课程的意义本课程的基本内容及进度考核情况等给排水部分基础知识建筑的三个学科：土木工程（安全）；建筑设备工程（舒适）；建筑学（美观）本课程的意义：1、确保设计与设备等相互协调，发挥建筑物应有作用2、设计与设备相互影响，建筑师懂得设备知识，有利于设计符合社会发展要求的建筑3、有利于和设备工程师之间沟通4、注册建筑师考试科目：建筑物理与设备流体不能承受拉力和拉伸形变，但能承受较大压力建筑环境中的流体：水、空气、设备工质流体的主要物理性质：1、容积、密度、热胀性；2、流体的粘性：流体粘性越大，其流动性就越小。
从桶底把一桶甘油放完要比把一桶水放完慢得多，这是因为甘油流动时内摩擦力比水大的缘故。
几个常用数据：空气密度、水密度流体的粘性定义：运动着的流体内部相邻两流体层间由于分子运动而产生的相互作用力，称为流体的内摩擦力或粘滞力。
流体运动时内摩擦力的大小，体现了流体粘性的大小。
流动阻力的不同形式:1、沿程阻力2、局部阻力：进口、出口、弯头、突然扩大、突然缩小、阀门等3、总水头损失=沿程水头损失+局部水头损失三种不同流态：层流、过渡流、紊流（湍流）-----------------------------------------------第二讲室外给水工程概述室外排水工程概述第1节城镇用水标准和用水量用水标准：1、生活用水：《室外给水设计规范》2、工业生产：由工艺确定3、消防用水量：《建筑设计防火规范》《高层民用建筑设计防火规范》4、其他用水：浇洒用水；汽车冲洗居民生活用水定额影响因素：生活水平、生活习惯、气候条件、水费、水质第2节水源与取水工程城市给水系统构成：取水构筑物、一级泵站、处理构筑物、清水池、二级泵站、配水管网、水塔、浑水输水管道、清水输水管道水源：1、地下水特点：物理、化学和细菌性质较好，优先考虑；取水量要小于允许开采量2、地表水：江河湖海及水库水源选择原则：1、充沛、优良、安全、经济；2、位置适应城镇规划，位于城镇水系上游；3、要有优先顺序：地下水、流量未经调节的江湖、流量经过调节的河水4、不同用水要求：生活用水、工业用水水源防护：100m半径内不得停靠船只、游泳、捕捞等污染水源活动；上游1000m，下游100m内，不能排放工业废水和生活污水，医院污水需处理，回灌需符合饮用水标准；远离废渣、化学品库、垃圾、粪便、有毒品码头净水厂布置原则：1、交通便捷及供电安全、取水和排水便利2、布置紧凑、留有发展余地、不小于10m的绿化带取水构筑物地下水：1、管井：取水量大、含水层厚大于5m且被地板埋藏深度大于15m的情况；2、大口井：含水层厚度5m左右，地板埋藏深度小于15m；3、渗渠：含水层厚度小于5m；4、泉室：泉水露层小于5m地表水取水：岸边式、河床式、活动式、缆车式水处理的标准：生活用水（城市自来水）：《生活饮用水卫生标准》；工业用水：按照工业工艺对水质的要求来确定水处理水处理工艺：1、沉淀2、过滤3、消毒：输配水工程（将净化后的水输运到用水地区并分配到各用水点，整个给水工程70%的造价）包括：输水管道、配水管道、加压泵站、调节构筑物等输水管道分类：1、单管：允许间断供水的给水工程、多水源供水的给水工程或设有安全蓄水池室2、多管：不允许间断供水的给水工程需设两条或两条以上输水管道输水管道安全性：最好沿现有道路或规划道路敷设，并尽量避免穿越河谷、山脊、沼泽、重要铁道及洪水泛滥淹没地区配水管网分为：1、支式管网2、环式管网输配水工程调节设施：调节供水量与用水量之间的不平衡第3节室外排水工程概述污水排放要求：1）排入城市排水管：不引起排水管道火灾或爆炸；不损害管道的水力性能，不发生堵塞、磨损及腐蚀管道；不妨碍污水厂设备净化效能，不含有毒物质等；医院污水需预处理；不产生伤害养护人员的物质。
第1篇建筑设备技术基础知识1第1章流体运动的基本规律1.1流体的主要物理性质1流体的种类:液体气体流体的特征:1.具有流动性2.不能承受拉力3.不能承受剪切力4.能承受压力注：在建筑设备中，给水、排水、采暖、燃气、通风与空调工程的介质都是流体。
1.1.1质量密度和重力密度2【特别提示】流体的质量密度和重力密度随温度和所受压力的变化而变化，即同一流体的质量密度和重力密度不是一个固定值；实际工程中，液体的质量密度和重力密度随温度和压力的变化而变化的数值不大，可视为固定值；气体的质量密度和重力密度随着温度和压力的变化而变化的数值较大，不能视为固定值。
1.1.2流体的压缩性和热胀性2液体分子之间的间隙很小，在很大的外力作用下，其体积只有极微小的变形，一般计算时可看成是不可压缩流体。
气体分子之间的间隙大，分子之间的引力很小，气体的体积随压强和温度的变化是非常明显的，故称为可压缩流体。
【特别提示】实际工程中，气体在速度较低时，流动过程中压强和温度变化较小时，可看作是不可压缩流体，不考虑空气的压缩性和热膨胀性。
1.1.3流体的黏滞性4黏滞性：流体运动时，由于内摩擦力的作用，使流体具有抵抗相对变形的性质。
1流体黏性的大小，不仅与流体种类有关，还与流体的温度和所受压力有关。
2实验证明，水的黏滞性随温度的增高而减小，而空气的黏性却随温度的增高而增大。
1.2流体运动的参数、分类和模型61.2.1描述流体运动的几个主要物理参数6压力（p）：理想流体之间相互的作用力称为压力。
压强：单位面积上的压力称为压强。
（流体运动时的压强称为动压强；静止时，流体之间相互作用的压强称为静压强。
）流量：单位时间内流体通过过流断面的流体量。
（流量可以用体积流量和质量流量表示，一般用的的是体积流量Q，单位为m3/s或L/s。
）1.2.2流体运动的分类与模型（1）流线与迹线流线：同一时刻通过连续质点绘制的曲线；迹线：同一质点在连续时间内的运动轨迹。
第一章流体力学基本知识流体是液体和气体的总称。
黏滞性：流体在黏滞力作用下，具有抵抗流体相对运动（变形）的能力。
建筑设备工程中的水、气流体，可以被认为是一种易于流动的，具有粘滞性的和不可压缩的流体。
流体静止时的特点：不显示黏滞性，不存在切向应力。
流体静圧强的特征：（1）流体静压强的方向必定沿若作用面的内法线方向即与受压面乖直并指向受压面。
（2）任总点的静压强的大小和受压面的方向无关，即作用于同一点上各方向的静压强大小相等。
（3）流体的静压强仅与其高度或深度有关，而与容器的形状及放逬位强、方式无关。
斥强的两种计算基准是否绝对圧强（pA）：以完全真空为零点计算的压强。
相对压强（P）：以大气压Pa 为零点计算的压强。
注：pA> pa时：p为正值，称为正压（表压，即压力表读数）pA〈p&时：p为负值, 称为负压（真空度，即真空表读数）圧力流：流体在压差作用下流动，流体充满整个管道，整个流体周I轴都和固体壁相接触,没有自由表面。
例如：供热、空调.给水系统中的液体输送，风道中气体输送。
流动阻力和水头损失的两种形式（1）沿程阻力：流体在长直管（或明渠）中流动，所受的燃擦阻力。
沿程水头损失hf：为了克服沿程阻力而消耗的单位重量流体的机械能量。
（2）局部阻力：流体的边界在局部地区发生急剧变化时，迫使主流脱离边壁形成旋涡，流体质点间产生剧烈碰撞，所形成的阻力。
局部水头损失hj：为了克服局部阻力而消耗的单位重量流体的机械能量。
流动的两种形式：层流和紊流第二章室外给水排水工程概述室外给水工程的主要任务：自水源取水，将水源水净化到所要求的水质标准，经输配水管网系统送往各用户。
以地面水为水源的给水系统一般概括：取水工程，净水工程，输配水工程以及泵站以地下水位水源的给水工程一般包括：取水构筑物，净水工程，输配水工程、取水工程（管井，大口井，渗渠，泉室）地面水净化工艺流程：混凝-〉沉淀一>过滤一〉消毒（沉淀的冃的：除去水中的悬浮物质及胶体物质）输配水工程包括：输水管、配水管网、调节构筑物、加压泵站泵站分类：（按在给水系统中的作用）一级泵站：宜接从水源取水，并将原水输送到净水构筑物或直接输送至管网水塔。
