电力电缆分类

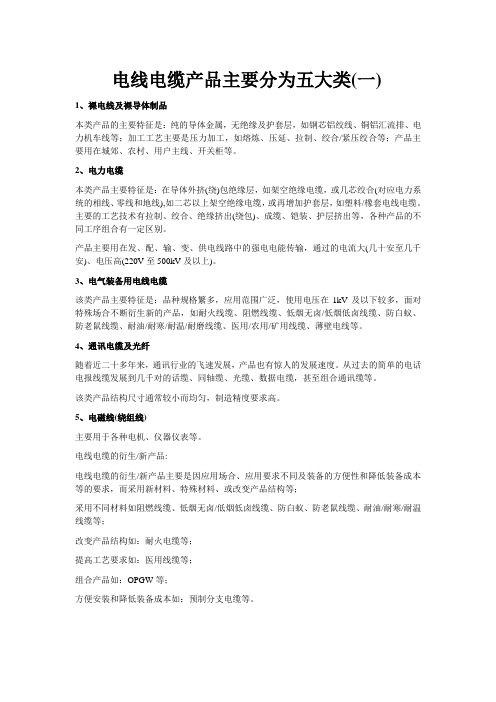

电线电缆产品主要分为五大类(一)1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

5、电磁线(绕组线)主要用于各种电机、仪器仪表等。

电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构等；采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。

裸电线及裸导体制品分类按结构与用途的不同，分为四小类1，裸单线指的是不同材料和尺寸的有色金属单线，可分为圆单线（铜、铝及其合金），扁线（铜、铝及其合金），有金属镀层（锡、银、镍）的单线和双金属线（铝包钢、铜包铝、铜包钢）等。

第一部分电力电缆基础知识第一章电力电缆基本知识模块1 电力电缆的种类及命名（GYDL00101001）【模块描述】本模块介绍电力电缆的种类及命名，通过概念描述、要点讲解，熟悉电力电缆的种类及命名规则，掌握常用电缆型号及规格的含义。

【正文】电力电缆品种规格很多，分类方法多种多样，通常按照绝缘材料、结构、电压等级和特殊用途等几种方法进行分类。

一、电力电缆的种类和特点1．按电缆的绝缘材料分类电力电缆的绝缘材料不同，可分为油纸绝缘电缆、挤包绝缘电缆和压力电缆三大类。

(1）油纸绝缘电缆油纸绝缘电缆是绕包绝缘纸带后浸渍绝缘剂（油类）作为绝缘的电缆。

根据浸渍剂不同，油纸绝缘电缆可以分为两个种类，即黏性浸渍纸绝缘电缆和不滴流浸渍纸绝缘电缆。

其二者结构完全一样，制造过程除浸渍工艺有所不同外，其他均相同。

不滴流电缆的浸渍剂黏度大，在工作温度下不滴流，能满足高差较大的环境(如矿山、竖井等)使用。

按绝缘结构不同，油纸绝缘电缆主要分为统包绝缘电缆、分相屏蔽和分相铅包电缆。

1）统包绝缘电缆，又称带绝缘电缆。

统包绝缘电缆的结构特点，是在每相导体上分别绕包部分带绝缘后，加适当填料经绞合成缆，再绕包带绝缘，以补充其各相导体对地绝缘厚度，然后挤包金属护套。

统包绝缘电缆结构紧凑，节约原材料，价格较低。

缺点是内部电场分布很不均匀，电力线不是径向分布，具有沿着纸面的切向分量。

所以这类电缆又叫做非径向电场型电缆。

由于油纸的切向绝缘强度只有径向绝缘强度的1／2～1／10，所以统包绝缘电缆容易产生移滑放电。

因此这类电缆只能用于lOkV及以下电压等级。

2）分相屏蔽电缆和分相铅包电缆。

分相屏蔽和分相铅包电缆的结构基本相同，这两种电缆特点是，在每相绝缘芯制好后，包覆屏蔽层或挤包铅套，然后再成缆。

分相屏蔽电缆在成缆后挤包一个三相共用的金属护套,使各相间电场互不相关，从而消除了切向分量，其电力线沿着绝缘芯径向分布，所以这类电缆又叫做径向电场型电缆。

径向电场型绝缘击穿强度比非径向型要高得多，多用于35kV电压等级。

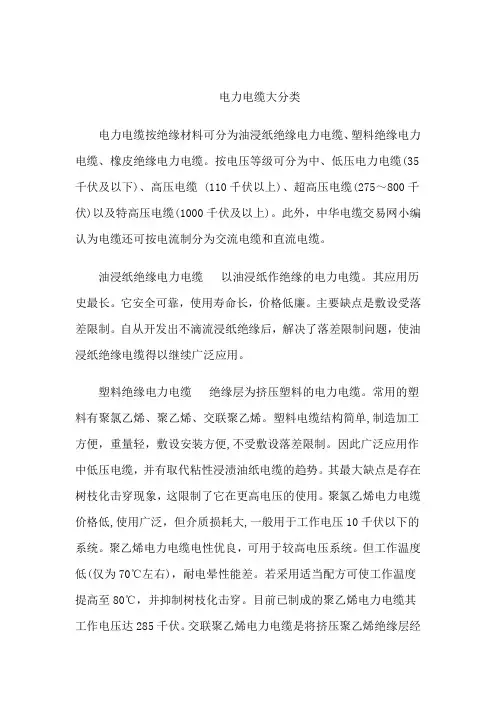

电力电缆大分类电力电缆按绝缘材料可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆、橡皮绝缘电力电缆。

按电压等级可分为中、低压电力电缆(35千伏及以下)、高压电缆 (110千伏以上)、超高压电缆(275～800千伏)以及特高压电缆(1000千伏及以上)。

此外，中华电缆交易网小编认为电缆还可按电流制分为交流电缆和直流电缆。

油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。

其应用历史最长。

它安全可靠，使用寿命长，价格低廉。

主要缺点是敷设受落差限制。

自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。

塑料绝缘电力电缆绝缘层为挤压塑料的电力电缆。

常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。

塑料电缆结构简单,制造加工方便，重量轻，敷设安装方便,不受敷设落差限制。

因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。

其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。

聚氯乙烯电力电缆价格低,使用广泛，但介质损耗大,一般用于工作电压10千伏以下的系统。

聚乙烯电力电缆电性优良，可用于较高电压系统。

但工作温度低(仅为70℃左右)，耐电晕性能差。

若采用适当配方可使工作温度提高至80℃，并抑制树枝化击穿。

目前已制成的聚乙烯电力电缆其工作电压达285千伏。

交联聚乙烯电力电缆是将挤压聚乙烯绝缘层经过交联工艺过程，聚乙烯分子从线型分子变为网状结构分子。

交联聚乙烯电缆工作温度可提高到90～130℃，电压已达400千伏，机械强度也相应提高。

中国已能生产110千伏交联聚乙烯电缆。

110千伏以下等级交联聚乙烯电力电缆已有取代油浸纸绝缘电力电缆的趋势。

橡皮绝缘电力电缆绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线心上，经过加温硫化而成。

它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。

因此经常作为矿用电缆、船用电缆以及采掘机械、X光机上用电缆。

其结构特点是线心用多根较细单丝绞合,绞合节距较小。

电缆类型分类1. 介绍电缆是一种用于传输电力或电信信号的装置，其结构包括导体、绝缘层、绝缘阻隔层和护套。

根据不同的需求和应用场景，电缆可以分为不同的类型。

本文将从不同的角度对电缆进行分类，并详细介绍每一种类型的特点和应用。

2. 电缆分类方式一2.1 按用途分类根据电缆的用途和功能进行分类，主要可以分为以下几种类型： 1. 电力电缆：用于输送电力信号，通常采用铜或铝作为导体，并带有绝缘层和护套。

2. 通信电缆：用于传输音频、视频、数据等信号，常见的通信电缆包括同轴电缆和双绞线。

3. 控制电缆：用于传输控制信号，在工业自动化和电子设备中广泛应用，具有抗干扰能力强的特点。

4. 包装电缆：用于包装设备和产品的电缆，通常外观精美，耐磨损、耐高温等特点。

2.2 按结构分类根据电缆的结构和组成材料进行分类，主要可以分为以下几种类型： 1. 单芯电缆：具有一个导体和绝缘层，适用于低压、低频应用。

2. 多芯电缆：具有多个并排排列的导体，可以通过不同的组合方式满足不同的需求。

3. 屏蔽电缆：具有金属屏蔽层，可以有效抑制外界电磁干扰，适用于高要求的信号传输。

4. 光缆：采用光纤作为导体，具有大带宽、低损耗等优点，在通信领域得到广泛应用。

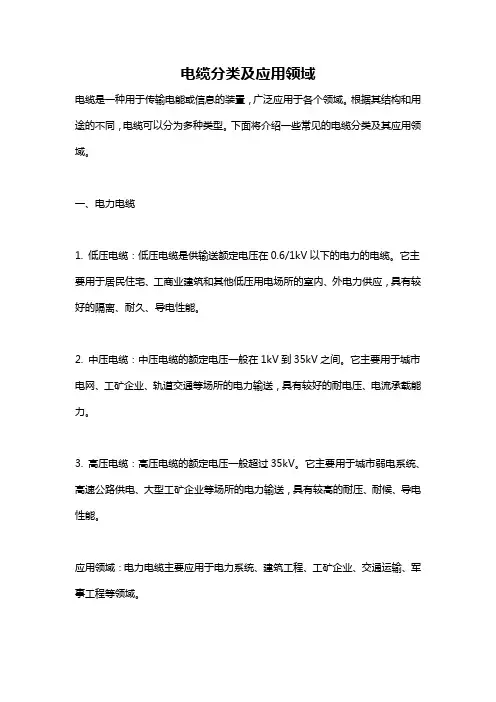

2.3 按电压等级分类根据电缆所能承受的电压等级进行分类，主要可以分为以下几种类型： 1. 低压电缆：额定电压在1000V以下，主要用于家庭、商业和工业领域。

2. 中压电缆：额定电压在1kV～35kV之间，主要用于城市电网和工业用电。

3. 高压电缆：额定电压在35kV～220kV之间，主要用于电力输送和变电站连接。

4. 超高压电缆：额定电压超过220kV，用于远距离电力输送和大型电力项目。

3. 电缆分类方式二3.1 按绝缘材料分类根据电缆的绝缘材料进行分类，主要可以分为以下几种类型： 1. PVC绝缘电缆：采用聚氯乙烯（PVC）作为绝缘材料，价格便宜，适用于一般低压电力和照明电气设备。

电缆编号分类1. 按材料分类
- XLPE: 交联聚乙烯绝缘电缆
- PVC: 聚氯乙烯绝缘电缆
- LSZH: 低烟无卤阻燃电缆
2. 按结构分类
- S: 单股导体电缆
- M: 多股导体电缆
- A: 铝导体电缆
- P: 平行绞合电缆
3. 按额定电压分类
- 0.6/1kV: 600/1000伏特电缆
- 6/10kV: 6000/10000伏特电缆
- 26/35kV: 26000/35000伏特电缆
4. 按屏蔽类型分类
- U: 单面沟纹铜带屏蔽
- UG: 双面沟纹铜带屏蔽
- ST: 钢带铠装屏蔽
5. 按应用场合分类
- NYY: 普通电力电缆
- YJV: 交联聚乙烯绝缘电力电缆
- WDZN-YJY: 低烟无卤阻燃电力电缆
通过电缆编号,我们可以快速了解电缆的基本特征,方便选择和使用。

同时,标准化的编号体系也有利于电缆的管理和维护。

在工程施工中，选择合适的线缆型号对于保证工程质量、提高施工效率以及降低后期维护成本具有重要意义。

本文将详细介绍工程施工中常用的线缆型号及其特点，帮助大家更好地了解和选择合适的线缆。

一、电线电缆的分类电线电缆分为两大类：强电线缆和弱电线缆。

强电线缆主要用于传输高电压电力，如动力电缆、裸线、绝缘线等；弱电线缆主要用于传输低电压信号，如通信电缆、电视电缆、监控电缆等。

二、工程施工中常用的线缆型号及特点1. 强电线缆（1）铜芯聚氯乙烯绝缘电力电缆（BV系列）BV系列电线是工程施工中常用的一种强电线缆，具有优良的电气性能和机械性能。

铜芯聚氯乙烯绝缘电力电缆适用于交流电压500V以下的各种电器、电工、照明和动力线路。

BV系列电线具有较高的抗拉强度、抗老化性能和良好的耐热性能，适用于各种环境。

（2）铜芯聚乙烯绝缘电力电缆（YJV系列）YJV系列电线是铜芯聚乙烯绝缘电力电缆，具有优良的电气性能和抗老化性能。

YJV系列电线适用于交流电压35kV及以下的输配电线路，具有较高的抗拉强度、抗老化性能和良好的耐热性能，适用于各种环境。

2. 弱电线缆（1）综合布线电缆（如BASE系列）综合布线电缆是用于建筑物内或建筑之间的传输通道，连接话音设备、数据设备、交换设备及各种控制设备与管理系统。

综合布线电缆包括非屏蔽双绞线（UTP）、屏蔽双绞线（STP）和光纤等。

综合布线电缆具有较高的抗干扰性能、传输速率和传输距离。

（2）监控电缆（如RV系列）监控电缆是用于视频监控系统的传输线路，具有优良的抗干扰性能和信号传输稳定性。

监控电缆通常包括同轴电缆和双绞线两种类型，适用于各种监控设备之间的连接。

三、工程施工中线缆选型的注意事项1. 符合工程需求：根据工程的实际需求，选择合适的线缆型号和规格。

如功率大小、电压等级、传输距离等。

2. 质量优先：选择正规厂家生产的有合格证明的线缆，确保线缆的质量和安全。

3. 施工方便：选择易于施工和维护的线缆，如具有一定的柔韧性和抗拉强度。
