YJV电力电缆规格型图表

YJV电力电缆规格型号图表型号名称适用范围YJV铜芯聚乙烯绝缘聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

VLV 铝芯YJV22铜芯聚乙烯绝缘钢带铠装聚乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

VLV22VV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

VLV32VV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

VLV42ZR-VV聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

ZR-VLVZR-VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

ZR-VLV22ZR-VV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

ZR-VLV32ZR-VV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

ZR-VLV42电缆的规格比如：3X50+1X25 就是表示：3芯50平方（mm2）+1X25 就是加1芯25平方的零线（地线）。

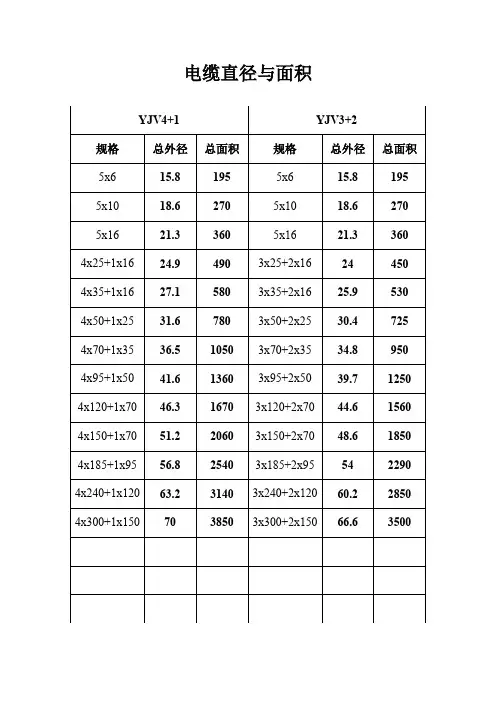

电缆直径与面积
电线电缆截面积计算公式如下：
首先我们要知道电线电缆导体的半径
电线电缆平方数(即平方毫米)＝圆周率(3.14)×电线电缆导体半径(毫米)的平方
如果知道电线电缆的平方，计算线直径也是这样来算，如下：
4方电线的线直径是：4÷ 3.14 = 1.27，再开方得出1.13毫米，因此4方线的线直径是：4×1.13毫米＝4.52毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率(3.14)×线直径的平方／4
电线电缆大小也用平方标称，多股线就是每根导线截面积之和。

电线电缆截面积的计算公式：
0.7854 ×电线半径(毫米)的平方×股数
如32股(每股电线半径0.15毫米)0.6平方的线：0.7854 ×(0.15 × 0.15)×32 = 0.6平方。

YJV电力电缆规格型号图表欧阳引擎（2021.01.01）型号名称适用范围YJV铜芯聚乙烯绝缘聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

VLV 铝芯YJV22铜芯聚乙烯绝缘钢带铠装聚乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

VLV22VV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

VLV32VV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

VLV42ZR-VV聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

ZR-VLVZR-VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

ZR-VLV22ZR-VV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

ZR-VLV32ZR-VV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

ZR-VLV42电缆的规格比如：3X50+1X25 就是表示：3芯50平方（mm2）+1X25 就是加1芯25平方的零线（地线）。

YJV电力电缆规格型号图表型号说明：型号名称适用范围YJV铜芯聚乙烯绝缘聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

VLV 铝芯YJV22铜芯聚乙烯绝缘钢带铠装聚乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

VLV22VV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

VLV32VV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

VLV42ZR-VV聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

ZR-VLVZR-VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

ZR-VLV22ZR-VV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

ZR-VLV32ZR-VV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

ZR-VLV42电缆的规格比如：3X50+1X25 就是表示：3芯X50平方（mm2）+1X25YJV中压电力电缆的额定载流量YJV中压电力电缆的额定载流量产品用途：本产品适用于额定电压（U0/U）为3.6/6至26/35KV电力线路，供输配电能之用。

2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。

3、产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。

电缆的敷设落差不受限制。

（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。

（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最小弯曲半径规定如下：单芯电缆：20（d+D）±5%；三芯电缆：15（d+D）±5%。

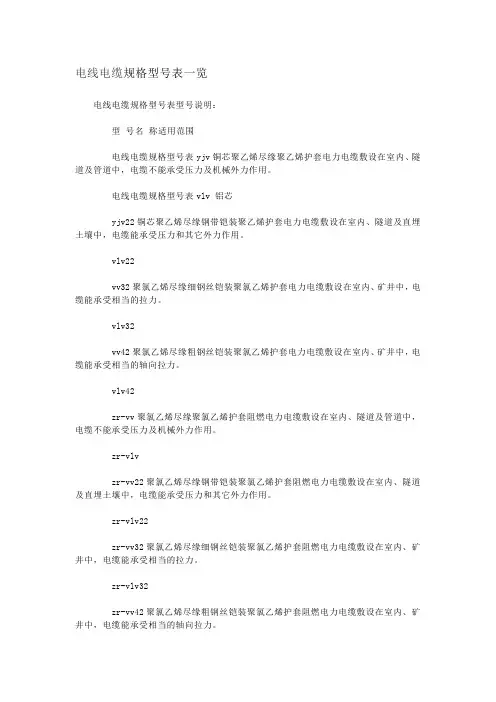

电线电缆规格型号表一览电线电缆规格型号表型号说明：型号名称适用范围电线电缆规格型号表yjv铜芯聚乙烯尽缘聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

电线电缆规格型号表vlv 铝芯yjv22铜芯聚乙烯尽缘钢带铠装聚乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

vlv22vv32聚氯乙烯尽缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

vlv32vv42聚氯乙烯尽缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

vlv42zr-vv聚氯乙烯尽缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

zr-vlvzr-vv22聚氯乙烯尽缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

zr-vlv22zr-vv32聚氯乙烯尽缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

zr-vlv32zr-vv42聚氯乙烯尽缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

zr-vlv42电线电缆规格型号表电缆的型号由八部分组成：一、用途代码-不标为电力电缆，k为控制缆，p为信号缆;二、尽缘代码-z油浸纸，x橡胶，v聚氯乙稀，yj交联聚乙烯三、导体材料代码-不标为铜，l为铝;四、内护层代码-q铅包，l铝包，h橡套，v 聚氯乙稀护套五、派生代码-d不滴流，p干尽缘;六、外护层代码七、特殊产品代码-th 湿热带，ta干热带;八、额定电压-单位kv电线电缆规格型号表有关电缆型号的题目sywv(y)、sykv 有线电视、宽带网专用电缆结构：(同轴电缆)单根无氧圆铜线物理发泡聚乙烯(尽缘) (锡丝铝) 聚氯乙烯(聚乙烯)2、信号控制电缆(rvv护套线、rvvp屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、rvvp铜芯聚氯乙烯尽缘屏蔽聚氯乙烯护套软电缆电压300v/300v 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、kvvp：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、丈量5、rvv(227iec52/53)聚氯乙烯尽缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、rv聚氯乙烯尽缘电缆7、rvs、rvb 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、bv、bvr 聚氯乙烯尽缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、kvv 聚氯乙烯尽缘控制电缆用途：电器、仪表、配电装置信号传输、控制、丈量rvv 与 kvv rvvp 与 kvvp电线电缆规格型号表区别： rvv 和rvvp 里面采用的线为多股细铜丝组成的软线，即rv线组成。
