ccd实验报告CCD实验报告摘要：本实验旨在通过对CCD（电荷耦合器件）的研究和实验，探究其原理、特性以及应用。
通过实验，我们可以深入了解CCD的工作原理和性能，并且可以通过实验结果来验证理论知识的正确性。
引言：CCD是一种常见的图像传感器，广泛应用于数码相机、摄像机等电子产品中。
它通过将光信号转换为电荷信号，并将其存储和传输，实现图像的捕捉和处理。
CCD的工作原理和性能对于我们理解和应用图像传感器至关重要。
实验目的：1. 了解CCD的工作原理和结构。
2. 掌握CCD的特性和性能。
3. 验证理论知识在实验中的正确性。
实验材料：1. CCD芯片2. 光源3. 电源4. 示波器5. 信号发生器实验步骤：1. 将CCD芯片连接到电源和示波器上，确保电路连接正确。
2. 调整光源的亮度和位置，使其照射到CCD芯片上。
3. 通过信号发生器产生不同频率和幅度的信号，将其输入到CCD芯片上。
4. 观察示波器上的波形，并记录实验数据。
5. 根据实验数据进行分析和讨论。
实验结果：1. 在不同亮度下，CCD芯片的输出信号随光强度的变化而变化。
2. 在不同频率和幅度的信号输入下，CCD芯片的输出信号具有不同的波形和幅度。
3. CCD芯片的输出信号具有一定的噪声和失真。
实验分析：1. CCD芯片的输出信号与光强度呈线性关系，即光强度越大，输出信号越强。
2. CCD芯片的输出信号受到外界干扰的影响，可能产生噪声和失真。
3. CCD芯片的工作频率和幅度范围受到限制，需要根据实际应用进行选择和调整。
实验结论：通过本次实验，我们深入了解了CCD的工作原理和性能。
CCD芯片能够将光信号转换为电荷信号，并通过存储和传输实现图像的捕捉和处理。
实验结果验证了理论知识的正确性，并且为我们在实际应用中选择和使用CCD提供了指导。
展望：CCD作为一种重要的图像传感器，其应用前景广阔。
随着科技的不断进步，CCD技术也在不断发展，性能不断提升。
未来，我们可以进一步研究和探索CCD的应用领域，如医学影像、安防监控等，为社会的发展和进步做出更大的贡献。
CCD工作原理及特性测量CCD（Charged Coupled Device）是一种被广泛应用于图像传感器和数字相机中的器件。
CCD工作原理是基于光电效应和电荷耦合效应，其特性测量包括灵敏度、信噪比等。
首先，CCD的工作原理是基于光电效应，当光照射到其表面时，光子会激发其中的电子，从而产生电荷。
其次，CCD利用电荷耦合效应将光电转换的电荷信号从感光单元传输到读出电路，实现了对光信号的放大与处理。
CCD的特性测量中，最重要的是灵敏度。
灵敏度是指单位光强变化引起的输出电压变化。
CCD的灵敏度可以通过测量输出电压和光强的关系得到，一般以伏特/流明为单位。
高灵敏度的CCD可以更好地捕捉到弱光信号，适用于低光环境下的图像采集。
除了灵敏度，CCD的特性测量还包括噪声特性。
噪声是指在CCD中由于电路元件的随机变化引起的非理想信号。
噪声主要分为固定模拟噪声、随机模拟噪声和行列噪声等。
固定模拟噪声是由于导通电阻的变化引起的，随机模拟噪声是由于电压、电流引起的，行列噪声是由于通道之间的不均匀性引起的。
降低噪声可以通过增加CCD的供电电流、降低温度等方式来实现。
此外，CCD的动态范围也是特性测量的重点之一、动态范围是指CCD可以捕捉到的最小和最大光强之间的差异范围。
通常用dB表示，较大的动态范围意味着CCD可以更好地处理高对比度场景，并保留更多的细节信息。
另外，CCD的输出信号也需要进行特性测量。
CCD输出信号是以模拟电压形式存在的，需要通过模数转换器（ADC）转换为数字信号，以便于后续的图像处理和存储。
因此，CCD输出信号的线性度、分辨率等特性也需要进行测量。
总结起来，CCD的工作原理是基于光电效应和电荷耦合效应。
其特性测量包括灵敏度、噪声特性、动态范围以及输出信号的特性。
这些特性的测量结果可以用于优化CCD的设计和应用，提高图像传感器和数字相机的性能。
摘要直读光谱仪在冶金行业中有着重要的应用，可以确定钢铁中不同成份元素的含量。
直读光谱仪要求可以测定紫外波段的光谱，它可以采用光电倍增管和电荷耦合器件（CCD）两种探测器。
采用CCD作为探测器件可以减小整个仪器的体积，并且线阵CCD传感器能在一次曝光时间内探测一段波长范围内的所有谱线，这样就提高了便携性能，减少了探测时间，具有重要的意义。
本文采用CCD作为光谱仪的接受器件，其中光谱仪光路为对称CT结构，对氘灯、汞灯紫外光谱区进行了测量，得到了光谱图像，并采用最小二乘法对汞灯光谱图像进行了定标，定标后的谱线与标准汞灯谱线进行对比，两光谱图像基本吻合,证明了此系统的可行性。
关键词：紫外光谱测量；CCD；对称CT结构；最小二乘法；汞灯ABSTRACTDirect-reading spectrometer have important applications in the metallurgy industry, it can detect the content of different chemical element in the steel. Direct-reading spectrometer should be able to detect the ultraviolet spectrum, for this, it can use two sensors, photomultiplier and CCD. If CCD is used for the sensor, the entire instrument will be smaller. And linear CCD sensor can detect a spectrum range in a single exposure. So the instrument becomes portable, the detecting time is shortened. It is of great significance. In this paper, CCD, as the receiving device of the spectrometer which is symmetrical CT structure, was used to detect the ultraviolet spectral region of deuterium lamp and mercury lamp. The calibration of the achieved mercury lamp spectral image was by the least square method. Through contrasting the calibrated mercury lamp spectral image and the standard mercury lamp spectral image, the measuring method was proved to be available.Key Words:Ultraviolet Spectrum Measurement; CCD; Symmetrical CT Structure; Least Square Method; Mercury Lamp目录摘要 (I)ABSTRACT ....................................................................................... I I 第一章绪论 (1)（一）引言 (1)（二）文献综述 (2)（三）课题目的及意义 (4)第二章材料与方法 (5)（一）光谱仪 (5)（二）CCD (6)（三）最小二乘法 (9)第三章结果 (10)第四章讨论与结论 (12)（一）讨论与分析 (12)（二）结论 (14)参考文献 (15)致谢 (16)第一章绪论（一）引言在过去的一个世纪里，伴随着新的技术及科学知识的发展，分析仪器得到了前所未有的发展，分析仪器诞生后，随着人们要求不断的提高和科学技术不断的发展，由简单的仪器逐渐发展为复杂的仪器，由常量的分析发展为快速、高灵敏、痕量和超痕量的分析，从手动分析转变为自动分析，以及由单一分析方法发展到多种方法联用使用的多维方法。
CCD的基本工作原理CCD的基本工作原理CCD的基本工作原理CCD（Charged Coupled Device，电荷耦合器件）是由一系列排得很紧密的MOS电容器组成。
它的突出特点是以电荷作为信号，实现电荷的存储和电荷的转移。
因此，CCD工作过程的主要问题是信号电荷的产生、存储、传输和检测[1]。
以下将分别从这几个方面讨论CCD器件的基本工作原理。
1.1 MOS电容器CCD是一种固态检测器，由多个光敏像元组成，其中每一个光敏像元就是一个MOS（金属—氧化物—半导体）电容器。
但工作原理与MOS晶体管不同。
CCD中的MOS电容器的形成方法是这样的[2]：在P型或N型单晶硅的衬底上用氧化的办法生成一层厚度约为100～150nm的SiO2绝缘层，再在SiO2表面按一定层次蒸镀一金属电极或多晶硅电极，在衬底和电极间加上一个偏置电压（栅极电压），即形成了一个MOS 电容器CCD一般是以P型硅为衬底，在这种P型硅衬底中，多数载流子是空穴，少数载流子是电子。
在电极施加栅极电压VG之前，空穴的分布是均匀的，当电极相对于衬底施加正栅压VG时，在电极下的空穴被排斥，产生耗尽层，当栅压继续增加，耗尽层将进一步向半导体内延伸，这一耗尽层对于带负电荷的电子而言是一个势能特别低的区域，因此也叫做“势阱”。
在耗尽状态时，耗尽区电子和空穴浓度与受主浓度相比是可以忽略不计的，但如正栅压VG 进一步增加，界面上的电子浓度将随着表面势成指数地增长，而表面势又是随耗尽层宽度成平方率增加的。
这样随着表面电势的进一步增加，在界面上的电子层形成反型层。
而一旦出现反型层，MOS就认为处于反型状态（如图3 —1所示）。
显然，反型层中电子的增加和因栅压的增加的正电荷相平衡，因此耗尽层的宽度几乎不变。
反型层的电子来自耗尽层的电子—空穴对的热产生过程。
对于经过很好处理的半导体材料，这种产生过程是非常缓慢的。
因此在加有直流电压的金属板上叠加小的交流信号时，反型层中电子数目不会因叠有交流信号而变化。
灰阶：可以认为是表征CCD能够辨别明暗的能力，比如12bit表示从最暗到最亮等分为212＝4096个级别，16bit即分为216个级别，灰阶值越高能分出的细微差别越大。
值得一提的是，目前来说，科研级CCD多为16bit。
灵敏度:表征探测器对辐射的灵敏程度。
定义为输出信号和输入信号之比，数值越大越灵敏。
量子效率(QE):探测器所能记录的光子数除以同样条件下一个理想探测器所能计录的光子数，以百分数计算。
简单就是说，来的光是10，ccd输出的是8，那么QE就是80%。

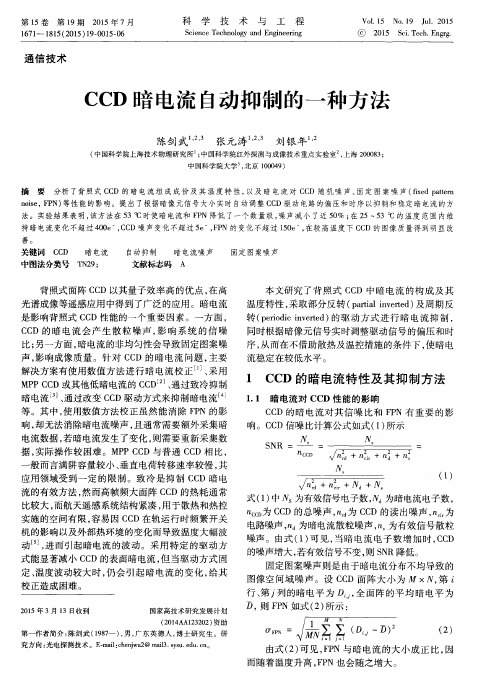

信噪比：因为暗电流是导致CCD噪音的重要因素，我们主要介绍暗电流的情况。

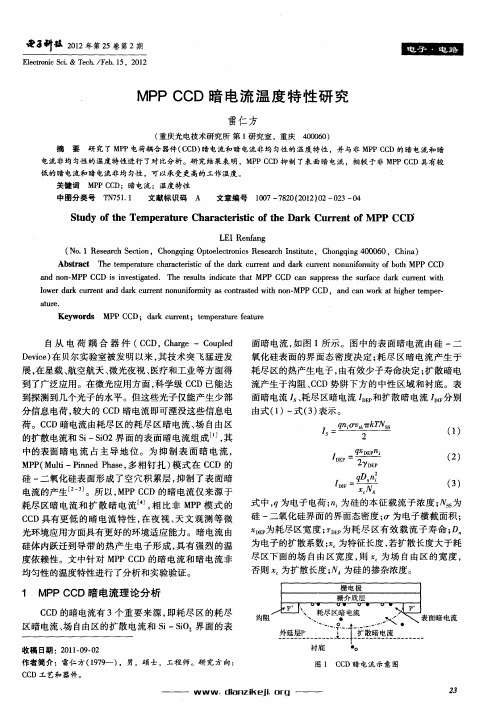

暗电流指在没有曝光的情况下，在一定的时间内，CCD传感器中像素产生的电荷。
如果曝光的时候比较长，就会导致CCD产生较多的暗电流，对图像的质量影响非常大。
有的CCD是在图像最终生成后，通过软件去背景来扣除暗电流，对于信号远远强于背景的有一定效果，但是对于弱信号处理过程中会产生越来越多的错误。
减小暗流的主要途径是降低CCD的工作温度，通常每降低5"C～7℃暗流减少一半。
在很低的温度下，暗流很小，很多时候可以忽略不计,在这种情况下冷CCD应运而生,比如AxioCam系产品，几乎全部消除了暗电流对成像质量的影响，从而获得清晰的图像。
满阱电荷满阱电荷，反映了ccd容纳电荷的能力，不是有人说像素的大小好比下雨时接水用盆的大小么？那么满井电荷就是盆的容积。
满井电荷越多，信噪比越高，画质也越好。
一般满井电荷大概10万。
AD转换有了电荷，当然还有转为信号，原来十几万个电子，转成信号也就是从0到65536，这个过程也产生噪声。
CCD的线性线性好，ccd就好，现在科研级ccd的线性区域可以达到满井电荷的80%也就是说，在0到65536这个范围中，从1000到50000都可认为是线性的。
试验科学家们高兴啊，正是因为ccd线性好，数据才能很好地定标ccd的噪声读出噪声所谓读出噪声，这个比较神奇，核心意思是，噪声和ccd读出速度有关，也和增益（dc中的iso）有关先说读出速度，读出越快，噪声越大。
