蒸汽流量计的高大上技能讲解

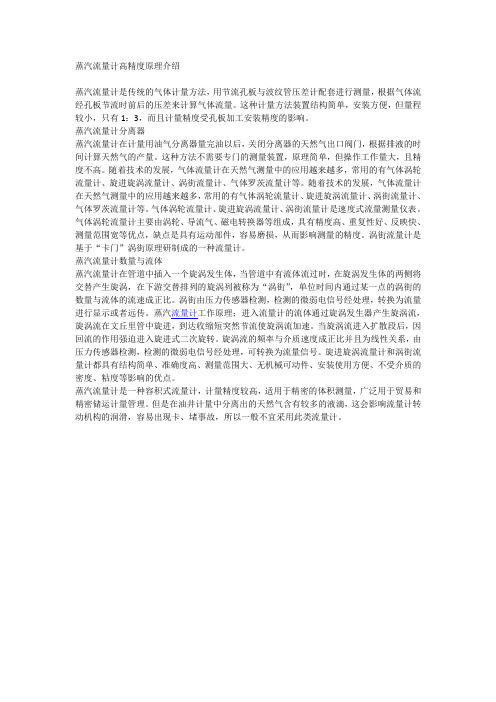

蒸汽流量计高精度原理介绍蒸汽流量计是传统的气体计量方法，用节流孔板与波纹管压差计配套进行测量，根据气体流经孔板节流时前后的压差来计算气体流量。

这种计量方法装置结构简单，安装方便，但量程较小，只有1：3，而且计量精度受孔板加工安装精度的影响。

蒸汽流量计分离器蒸汽流量计在计量用油气分离器量完油以后，关闭分离器的天然气出口阀门，根据排液的时间计算天然气的产量。

这种方法不需要专门的测量装置，原理简单，但操作工作量大，且精度不高。

随着技术的发展，气体流量计在天然气测量中的应用越来越多，常用的有气体涡轮流量计、旋进旋涡流量计、涡街流量计、气体罗茨流量计等。

随着技术的发展，气体流量计在天然气测量中的应用越来越多，常用的有气体涡轮流量计、旋进旋涡流量计、涡街流量计、气体罗茨流量计等。

气体涡轮流量计、旋进旋涡流量计、涡街流量计是速度式流量测量仪表。

气体涡轮流量计主要由涡轮、导流气、磁电转换器等组成，具有精度高、重复性好、反映快、测量范围宽等优点，缺点是具有运动部件，容易磨损，从而影响测量的精度。

涡街流量计是基于“卡门”涡街原理研制成的一种流量计。

蒸汽流量计数量与流体蒸汽流量计在管道中插入一个旋涡发生体，当管道中有流体流过时，在旋涡发生体的两侧将交替产生旋涡，在下游交替排列的旋涡列被称为“涡街”，单位时间内通过某一点的涡街的数量与流体的流速成正比。

涡街由压力传感器检测，检测的微弱电信号经处理，转换为流量进行显示或者远传。

蒸汽流量计工作原理；进入流量计的流体通过旋涡发生器产生旋涡流，旋涡流在文丘里管中旋进，到达收缩短突然节流使旋涡流加速。

当旋涡流进入扩散段后，因回流的作用强迫进入旋进式二次旋转。

旋涡流的频率与介质速度成正比并且为线性关系，由压力传感器检测，检测的微弱电信号经处理，可转换为流量信号。

旋进旋涡流量计和涡街流量计都具有结构简单、准确度高、测量范围大、无机械可动件、安装使用方便、不受介质的密度、粘度等影响的优点。

测量蒸汽流量计知识蒸汽流量计是一种用于测量蒸汽流量的设备，它在工业生产和能源领域中广泛应用。

蒸汽流量计的测量原理是基于热物理学原理，通过测量蒸汽的温度和压力等参数，计算出蒸汽的流量。

在实际应用中，蒸汽流量计的准确度和稳定性对于生产过程的控制和优化至关重要。

本文将介绍蒸汽流量计的基本知识、工作原理、分类和应用等方面的内容。

一、蒸汽流量计的基本知识1. 蒸汽流量计的定义蒸汽流量计是一种用于测量蒸汽流量的设备，它可以通过测量蒸汽的压力、温度、密度等参数，计算出蒸汽的流量。

2. 蒸汽流量计的作用蒸汽流量计的主要作用是用于测量蒸汽的流量，以便对蒸汽进行控制和优化。

在工业生产中，蒸汽流量计可以用于监测设备的运行状态，控制生产过程中的温度、压力等参数，以及优化能源消耗等方面。

3. 蒸汽流量计的优点蒸汽流量计具有测量准确度高、稳定性好、响应速度快等优点。

此外，蒸汽流量计还具有结构简单、易于安装和维护等特点，能够满足不同场合的需求。

二、蒸汽流量计的工作原理1. 热物理学原理蒸汽流量计的测量原理是基于热物理学原理，即蒸汽的流量与其温度和压力等参数有关。

当蒸汽流经流量计时，由于流量计内的热敏电阻或热电偶等元件的存在，流量计内部会产生一定的温度差。

通过测量这个温度差，可以计算出蒸汽的流量。

2. 测量方法蒸汽流量计的测量方法分为直接测量和间接测量两种。

直接测量是指通过测量蒸汽的体积或质量来计算蒸汽的流量，常见的直接测量方法包括差压法、涡街法、超声波法等。

间接测量是指通过测量蒸汽的压力、温度等参数来计算蒸汽的流量，常见的间接测量方法包括热敏电阻法、热电偶法等。

三、蒸汽流量计的分类1. 根据测量方法分类根据测量方法的不同，蒸汽流量计可以分为差压式蒸汽流量计、涡街式蒸汽流量计、超声波式蒸汽流量计、热敏电阻式蒸汽流量计、热电偶式蒸汽流量计等。

2. 根据结构分类根据结构的不同，蒸汽流量计可以分为法兰连接式蒸汽流量计、插入式蒸汽流量计、管道式蒸汽流量计等。

蒸汽流量计原理
蒸汽流量计是一种用来测量蒸汽流量的操作仪表，它的工作原理基于热力学和动力学原理。

蒸汽流量计的原理可以用以下步骤来描述：
1. 温差测量：蒸汽流量计中的传感器测量介质的温度差异。

传感器通常位于蒸汽流量计装置的进口和出口处，并通过接触液体来测量温度。

温差传感器的输出信号与蒸汽的热能有关。

2. 流速计算：通过测量温差和转换为蒸汽的热能，可以确定蒸汽的流速。

这些数据通过流速计的算法计算得出，并转换为适当的单位，通常是kg/s或者m³/s。

3. 流量计算：蒸汽的流速和密度可用于计算蒸汽的实际流量。

流量计算基于流量计的算法，它考虑到蒸汽的温度、压力和其他物理特性。

4. 显示和记录：蒸汽流量计通常具有一个数字显示屏以显示实时流量数据。

此外，还可以将数据记录到记录器或集中控制系统中以进行后续分析和报告。

蒸汽流量计可以采用不同的传感技术，例如热敏电阻、热膨胀或超声波传感器。

每种技术都有其优缺点，选择适当的传感器取决于应用需求和环境条件。

蒸汽流量计在工业过程控制、能源管理和环境监测等领域中具有广泛的应用。

蒸汽流量计原理蒸汽流量计是一种用于测量蒸汽流量的仪器，它在工业生产中扮演着非常重要的角色。

蒸汽是许多工业过程中的重要能源，因此对蒸汽流量进行准确测量对于控制生产过程、节约能源具有重要意义。

蒸汽流量计的原理是基于一系列物理学原理和工程技术的结合，下面我们将对蒸汽流量计的原理进行详细介绍。

首先，蒸汽流量计的原理基于热力学定律。

当蒸汽通过流量计时，会带走一定量的热量。

根据热力学定律，蒸汽的流量与其带走的热量成正比。

因此，通过测量蒸汽带走的热量，可以间接地得到蒸汽的流量。

其次，蒸汽流量计的原理还涉及动态平衡的原理。

在蒸汽流量计中，通常会设置一个流通截面积固定的流量测量装置，当蒸汽流过这个装置时，会产生一个压力差。

根据流体力学的原理，这个压力差与蒸汽的流量成正比。

此外，蒸汽流量计的原理还包括了传感器的应用。

传感器可以将蒸汽流量转化为电信号，然后通过处理电信号的方式，得到蒸汽的流量值。

传感器的种类有许多，如涡街流量传感器、超声波流量传感器等，它们的原理各有不同，但都是通过测量蒸汽流动时产生的某种物理量来得到蒸汽的流量值。

最后，蒸汽流量计的原理还与数据处理和校正有关。

在实际应用中，蒸汽流量计的测量结果可能会受到温度、压力等因素的影响，因此需要对测量结果进行校正。

同时，为了方便用户使用，蒸汽流量计通常会配备数据处理系统，可以对测量结果进行处理和存储。

综上所述，蒸汽流量计的原理是基于热力学、流体力学、传感技术以及数据处理技术的结合。

通过测量蒸汽带走的热量、压力差、传感器信号等方式，可以得到蒸汽的流量值。

同时，为了保证测量结果的准确性，还需要进行数据处理和校正。

蒸汽流量计的原理虽然复杂，但是它为工业生产提供了重要的技术支持，有着广阔的应用前景。

测量蒸汽涡街流量计知识
测量蒸汽涡街流量计知识
蒸汽涡街流量计是一种广泛应用于工业领域的流量计，是通过利用涡街的旋转来测量液体或气体的流量。

在工业生产中，蒸汽是一种广泛应用的工作介质，因此蒸汽涡街流量计在工业生产中使用较为广泛。

蒸汽涡街流量计采用涡街传感器测量，传感器主要由旋转部分和定位部分组成。

旋转部分由叶轮和轴承组成，而定位部分由机壳和机壳内的捕捉器组成。

当蒸汽通过涡街传感器时，涡街叶轮会旋转，传感器会将旋转的速度转换为电信号，进而获得流量的数值。

除了旋转部分和定位部分，蒸汽涡街流量计的其他部分也尤为重要。

例如，流量计的显示器需要具有高亮度和防护性能，使监控人员能够准确读取数值并保证显示器的稳定性。

此外，流量计还需要具备高精度的测量性能，以确保流量计的测量结果准确无误。

要保证蒸汽涡街流量计的正常运行，需要注意以下几个方面：
1. 安装位置：应选择合适的安装位置，以确保在测量过程中不会受到任何干扰。

2. 安装方式：流量计的安装方式应符合标准要求，如安装时应注意传感器与管道内壁之间的距离、传感器倾斜角度等。

3. 冲洗管道：在安装流量计之前，应先清洗管道以确保管道内不会有任何残余物质污染传感器或阻碍蒸汽的正常流动。

4. 周期校准：流量计需要进行定期校准，以确保测量结果的准确性。

综上所述，蒸汽涡街流量计是一种广泛应用于工业领域的流量计。

在运行过程中，应注意合适的安装位置和方式，清洗管道并进行定期校准，以确保流量计的正常运行和精确测量结果。

蒸汽流量计原理蒸汽流量计是一种用于测量蒸汽流量的仪器，它在工业生产中起着至关重要的作用。

蒸汽是一种重要的能源载体，广泛应用于发电、加热、制冷等领域。

而蒸汽流量计则是用来准确测量蒸汽流量的关键设备。

了解蒸汽流量计的原理对于掌握蒸汽流量的测量和控制至关重要。

蒸汽流量计的原理主要包括动态压力法、静态压力法、差压法和热力法等。

其中，差压法是最常用的原理之一。

差压法蒸汽流量计利用管道中的孔板、喷嘴、锥形件等装置造成的流体速度和压力的变化来测量蒸汽流量。

当蒸汽通过这些装置时，会产生压力的变化，根据这种压力变化就可以推算出蒸汽的流量。

此外，蒸汽流量计还可以利用热力法来进行测量。

热力法蒸汽流量计是通过测量蒸汽流经管道时的温度变化来计算蒸汽流量的。

当蒸汽流经管道时，会带走管道中的热量，因此管道周围的温度会发生变化。

通过测量这种温度变化，就可以得到蒸汽的流量信息。

另外，蒸汽流量计的原理还包括了动态压力法和静态压力法。

动态压力法是通过测量蒸汽在管道中的流速来计算蒸汽流量的，而静态压力法则是通过测量管道中的静压来计算蒸汽流量的。

这些原理各有特点，可以根据实际情况选择合适的蒸汽流量计原理来进行测量。

总的来说，蒸汽流量计的原理是多种多样的，每种原理都有其适用的场景和特点。

在实际应用中，需要根据具体的情况选择合适的蒸汽流量计原理，并结合实际情况进行调整和优化，以确保蒸汽流量的准确测量和控制。

只有深入理解蒸汽流量计的原理，才能更好地应用于工业生产中，提高生产效率，降低能源消耗，保证生产安全。

综上所述，蒸汽流量计的原理是多种多样的，差压法、热力法、动态压力法和静态压力法是其中常用的原理。

深入理解这些原理，可以帮助我们更好地选择和应用蒸汽流量计，确保工业生产中蒸汽流量的准确测量和控制。

希望本文能够帮助读者更好地理解蒸汽流量计的原理，为实际生产提供参考和帮助。

蒸汽流量计温压补偿原理嗨，朋友们！今天咱们来聊聊一个超有趣的东西——蒸汽流量计温压补偿原理。

你可别一听这名字就觉得头疼，其实啊，就像解开一道有趣的谜题一样。

我有个朋友叫小李，他在一家工厂工作。

有一次，他就和我抱怨说他们厂的蒸汽流量测量老是不准。

他说：“哎呀，这可愁死我了，这测量不准，生产安排都乱套了。

”我就跟他说：“你知道吗？这里面可能就涉及到温压补偿的问题。

”他一脸疑惑地看着我，就像我在说天书一样。

那什么是蒸汽流量计温压补偿原理呢？咱们得先从蒸汽说起。

蒸汽啊，可不是个老实的家伙。

它的体积是随着温度和压力变化而变化的。

想象一下，蒸汽就像一群调皮的小气球。

温度高了，压力大了，这些小气球就会膨胀；温度低了，压力小了，它们就会收缩。

如果我们不考虑温度和压力的变化，就像不管这些小气球是膨胀还是收缩，都按照一个固定的大小去计算数量，那肯定会出错啊。

咱们再来说说蒸汽流量计。

这流量计就像是一个小警察，负责数这些“小气球”的数量。

可是如果它不知道“小气球”的大小在变化，那数出来的结果肯定不靠谱。

这时候，温压补偿就该上场了。

温压补偿就像是给这个小警察戴上了一副神奇的眼镜，让它能看清楚这些“小气球”到底是大还是小，然后根据大小的变化来准确地数出数量。

我还有个搞技术的朋友老张。

我把小李的困惑跟他一说，他就开始给我详细解释。

他说：“你看啊，根据理想气体状态方程，气体的体积和温度、压力是有特定关系的。

在蒸汽测量中，我们要根据实际测量到的温度和压力值，把蒸汽的体积换算到标准状态下的体积。

”我就问他：“这就像是把不同大小的‘小气球’都换算成标准大小的‘小气球’，然后再数，对不对？”老张笑着说：“哈哈，你这个比喻还挺形象的呢。

”那具体是怎么换算的呢？这就需要一些公式和算法了。

一般来说，我们会在蒸汽流量计上安装温度传感器和压力传感器。

这两个传感器就像小侦探一样，时刻探测着蒸汽的温度和压力。

然后通过流量计内部的芯片或者控制系统，按照一定的数学模型来进行计算。

日照饱和蒸汽流量计知识
日照饱和蒸汽流量计知识
日照饱和蒸汽流量计是一种精准测量饱和蒸汽或过热蒸汽流量的仪器，广泛应用于化工、石化、电力、制药、食品等行业中蒸汽流量的测量。

下面将会按照使用、测量原理和优缺点三个方面详细介绍一下这个仪器。

一、使用
日照饱和蒸汽流量计使用前首先应该安装，安装时应注意流量计的进
口和出口要清洗干净，不得有杂物，防止堵塞。

使用时，流量计电源
应该打开，然后设置流量上线和下线的值，当实际流量低于下限值或
超过上限值时，流量计会自动警报。

此外，在使用前应该查看流量计
的内部电路和传感器是否正常，以避免影响测量精度。

二、测量原理
日照饱和蒸汽流量计的测量原理是在热电偶作用下，通过测量流体温
度差，来计算出流体的流量。

其中，流体在经过流量计时，会向流量
计的进口发生物理变化，使其内部温度发生变化。

传感器会同时测量
温度差，并据此计算出流量大小。

日照饱和蒸汽流量计的测量范围较
宽，可测量的流体流量范围从0.7~2000吨/小时不等。

三、优缺点
相较于其他流量计，日照饱和蒸汽流量计具有一定优点和不足之处。

首先，日照饱和蒸汽流量计可以测量饱和蒸汽或过热蒸汽，并且测量范围较广，可以适应多种场合的使用。

其次，日照饱和蒸汽流量计具有较强的抗振动能力，并且运行稳定，可以确保测量精度。

然而，日照饱和蒸汽流量计并不能测量非蒸气性气体或者液体的流量，在使用时需要特别注意该点。

总之，日照饱和蒸汽流量计是一款十分使用广泛的流量计，其测量原理和使用方法十分简单易懂，优缺点也十分明显，可以根据需要来选择使用。

蒸汽流量计的应用说明及操作规程蒸汽流量计的应用说明蒸汽流量计是一种常用的流量测量仪器，重要用于工业管道介质流体的流量测量，具有量程范围大、精度高、维护简便、使用快捷等优点。

一、工业生产过程流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是进展工农业生产，节省能源，改进产品质量，提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。

在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。

二、能源计量能源分为一次能源（煤炭、原油、煤层气、石油气和天然气）、二次能源（电力、焦炭、人工燃气、成品油、液化石油气、蒸汽）及载能工质（压缩空气、氧、氮、氢、水）等。

能源计量是科学管理能源，实现节能降耗，提高经济效益的紧要手段。

流量仪表是能源计量仪表的紧要构成部分，水、人工燃气、天然气、蒸汽和油品这些常用的能源都使用着数量极其巨大的流量计，它们是能源管理和经济核算不可缺少的工具。

三、环境保护工程烟气，废液、污水等的排放严重污染大气和水资源，严重威逼人类生存环境。

国家把可持续进展列为国策，环境保护将是21世纪的最大课题。

空气和水的污染要得到掌控，必需加强管理，而管理的基础是污染量的定量掌控。

我国是以煤为重要能源的国家，全国有上百万个烟囱不停地向大气排放烟气。

烟气排放掌控是根治污染的紧要项目，每个烟囱必需是安装烟气分析仪表和流量计，构成连椟排放监视系统。

烟气的流量沆量有很大因难，它的难度为烟囱尺寸大且形状不规定，气体组分变化不定，流速范围大，脏污，灰尘，腐蚀，高温，无直管段等。

四、交通运输有五种方式：铁路道路、航空、水运和管道运输。

其中管道运输虽早已有之，但应用并不普遍。

随着环保问题的突出，管道运输的特点引起人们的重视。

管道运输必需装备流量计，它是掌控、调配和调度的眼睛，亦是安全监没和经济核算的必备工具。

热电厂常用蒸汽流量计浅析张俊彪4 流量检测仪表本章流量检测仪表，是指与标准节流装置(孔板、德尔塔巴、赛德巴)配套使用的差压式流量测量仪表。

4.1 标准节流装置4.1.1 标准孔板检查项目与质量要求4.1.1.1 孔板上游侧端面上，连接任意两点的直线与垂直于中心线平面之间的斜率应小于1%。

孔板上游端面应无可见损伤，在离中心1.5d(d为孔板孔径)范围内的不平度不得大于0.0003d，相当于的表面粗糙度。

4.1.1.2 孔板下游侧端面，应与上游侧端面平行，其表面粗糙度可较上游侧端面低一级。

4.1.1.3 孔板开孔上游侧直角入口边缘应锐利，无毛刺和划痕。

4.1.1.4 孔板开孔下游侧出口边缘应无毛刺、划痕和可见损伤。

4.1.1.5 孔板的孔径d，是不少于4个单测值的算术平均值，这4个单测值的测点之间应有大致相等的角距，而任一单测值与平均值之差不得超过0.05%。

孔径d的允许公差见表4.1.1-1。

4.1.2 环室、角接取压装置检查项目与质量要求4.1.2.1 取压孔在夹紧环内壁的出口边缘必须与夹紧环内壁平齐，无可见的毛刺和突出物。

4.1.2.2 取压孔应为圆筒形，其轴线应尽可能与管道轴线垂直，与孔板上下游侧端面形成的夹角允许小于或等于3°。

4.1.2.3 取压孔前后的夹紧环的内径应相等，并等于管道内径D，允许1D≤d≤1.02D,但不允许夹紧环内径小于管道内径。

图4.1-14.1.2.4 取压孔在夹紧环内壁出口处的轴线分别与孔板上下游侧端面的距离等于取压孔直径的一半。

上下游侧取压孔直径应相等。

取压孔应按等角距配置。

4.1.2.5 采用对焊法兰紧固节流装置时，法兰内径必须与管道内径相等。

4.1.2.6 环室取压的前后环室开孔直径D T应相等，并等于管道内径ФD，允许1ФD ≤D T≤1.02ФD，但不允许环室开孔直径小于管道内径。

4.1.2.7 单独钻孔取压的孔板和法兰取压的孔板，其外缘应有安装手柄。
