212喷射混凝土和喷浆边坡防护

探究公路路基边坡防护及措施摘要：近年来，我国的公路事业得到了非常迅速的发展，给人们的出行带来了较大的方面。

但是，在公路的使用过程中，常常会出现路基边坡失稳的情况，不仅影响着行车安全，情况严重时甚至出现道路掩埋情况的发生，因此，加强公路路基的边坡方式具有至关重要的作用。

目前，常用的公路路基边坡防护措施包括客土喷播防护法、喷混凝土植草防护法以及工程防护法，本文针对几种防护措施进行具体的介绍。

公路工程建设当中，路基的稳定性、安全性直接决定了路面使用的持久性和稳定性，因此，做好路基防护工程是保证整体工程质量不可或缺的一个环节。

路基防护工程能够迅速提高边坡稳定性能，保证工程质量。

关键词：公路；边坡防护；措施一、公路路基边坡防护的措施1.喷浆和喷射混凝土防护对于风化岩石边坡段、出现裂痕边坡段，为了防止出现坍塌下滑现象出现可采用喷浆和喷射混凝土防护手段进行加固处理。

喷浆和喷射混凝土防护可用于高、陡边坡，施工前首先确保坡面干燥，是喷射之后可以在坡面形成一层保护层。

在选材方面，喷浆防护所使用的砂浆强度控制不能低于m10，喷射保护层的防护厚度应在50mm 以上；喷射混凝土防护所使用混凝土强度控制在c15以上，喷射保护层的防护厚度应在80mm以上。

根据设计和规范要求，在喷浆和喷射混凝土边坡段落所形成的防护坡面上合理设置伸缩缝、泄水孔。

其中，在喷射混凝土防护方法里面，又分为两类。

（1）.锚喷法。

为防止岩石土与碎石土等一些地质结构较容易产生滑坡的边坡部位，可使用锚喷法。

可以在发生滑动面积较小，滑动厚度较薄的区域使用喷锚法处理，防止滑坡产生。

锚喷法首先在山体打眼，将锚杆下入眼孔进行固定，然后将钢筋网通过锚头固定在山体，然后将已经拌合好的混凝土喷射在钢筋网覆盖区域，通过锚喷根除山体滑坡。

施工过程中，注意人员、物品安排，安全施工。

缺点：造价高、喷射混凝土厚度不易控制。

（2）.素喷法。

素喷法就是将已经按配合比拌合均匀的标号较高的砂浆喷射在山体表面，使边坡表面一些松散部位可以更好的胶结在一块，成为一个整体。

临建边坡防护方案一、工程概况。

咱这临建工程啊，旁边有个边坡，这边坡就像个调皮的家伙，要是不防护好，随时可能整出点麻烦事。

这个边坡大概有多高呢，[具体高度]米，坡长是[具体长度]米，坡度大概是[具体坡度]度。

周边的土质情况呢，[描述土质类型，比如是砂土还是黏土之类的]，而且有时候还会受到雨水或者一些小震动的影响，所以这防护工作必须得重视起来。

二、防护目标。

咱的目标很简单，就是让这个边坡老老实实的，别塌了，别掉石头或者土块啥的，确保咱临建区域的安全，不管是咱们施工人员的安全，还是那些设备材料的安全，都得保障好。

三、具体防护方案。

# （一）坡面修整。

1. 首先得把边坡坡面整理得顺顺当当的。

就像给一个调皮孩子整理衣服一样，那些凸出来的石头啊土包啊，都得处理掉。

用小型挖掘机或者人工锄头把坡面修平整，让它看起来规规矩矩的。

2. 同时呢，把坡面上那些松散的土石都清理干净，不能让这些不稳定的家伙留在上面，就像打扫房间要把垃圾都清走一样。

# （二）排水系统设置。

1. 排水可是大事，就像人要排尿一样，边坡里的水也得有地方去。

在坡顶要设置截水沟，这截水沟就像个帽子一样，把坡顶流下来的雨水都给拦住，不让水直接往坡面上冲。

截水沟的宽度可以设置成[具体宽度]米，深度[具体深度]米，用水泥砂浆把沟底和沟壁都抹得光溜溜的，防止漏水。

2. 在坡面呢，要设置一些泄水孔。

这些泄水孔就像边坡的小鼻孔，能把坡里的水排出来。

泄水孔可以每隔[具体间距]米设置一个，孔的直径大概[具体直径]厘米，孔里面可以插个小排水管，周围用碎石填一填，方便水顺畅地流出来。

3. 在坡底还要设置排水沟，这个排水沟就像个大嘴巴，把从坡上排下来的水都收集起来，排到远处去。

排水沟的尺寸根据水量来定，一般宽度[具体宽度]米，深度[具体深度]米就行，也要用水泥砂浆抹好。

# （三）坡面防护。

1. 种草防护。

对于一些坡度比较缓的地方，咱们可以种草。

就像给边坡穿上一件绿色的衣服。

喷浆及喷射混凝土护坡说明一、适用条件：（一）对坚硬易风化，但还未遭严重风化的岩石边坡，为防止进一步风化，剥落及零星掉块，采用喷浆及喷射混凝土，使在边坡上形成一层保护层。

（二）可用在高而陡的边坡上，尤其对上部岩层破碎而下部岩层完整的边坡，和需要大面积防护，且较集中的边坡，采用喷浆或喷混凝土的防护更为经济。

（三）对成岩作用差的粘土岩边坡不宜采用。

（四）适用于地下水不发育较干燥的边坡。

二、材料要求：（一）水泥：采用不低于425号的普通硅酸盐水泥。

（二）石灰：采用新出窑烧透之块灰，欠火及过火者皆不用。

（三）砂子：重力喷浆采用纯净的细砂，粒径0.1～0.25mm，机械喷浆和喷混凝土采用纯净的中粗砂，粒径为0.25～0.5mm，含水量不得超过5%，含水率以4~6%为宜。

（四）石子：采用纯净的卵石或碎石，最大粒径不得大于25mm，大于15mm 的颗粒应控制在20%以下，片状及针状颗粒含量按重量计不得超过15%。

三、施工注意事项：（一）喷浆厚度以不小于2cm为宜，喷混凝土厚度以3～5cm为宜。

（二）喷浆或喷混凝土防护的周边与本防护坡面衔接处应严格封闭，可在顶部作20×20cm的小型截水沟，亦可凿槽嵌入岩层内，嵌入深度不小于10cm，并和相衔接坡面平顺。

坡面防护两侧凿槽嵌入坡面岩层内至少10cm。

（三）护坡岩石风化严重时，应作1～2cm高，顶宽40cm，5号水泥砂浆切片时护裙。

（四）喷浆和喷混凝土前应将坡面浮土碎石清楚，并用水冲洗。

（五）机械喷浆和喷混凝土作业前应进行试喷，以调节适中之水灰比。

水灰比过小，灰表面颜色灰暗，出现干斑，回弹量大，粉尘飞扬，水灰比过大，则灰体表面起皱、拉毛、滑动、甚至流淌，适中的水灰比，其灰体成黏糊状，表面光滑平整，骨料分布均匀，回弹量小。

（六）喷射作业应自下而上，喷枪咀应垂直于坡面，并于坡面保持一米左右的距离。

（七）为防止堵塞，输料管长以20～30m为宜，其喷射工作压力1.5～1.7MPａ，喷咀供水压力（2.5MPａ）要比工作压力大0.5～1.0MPａ以保证水和干拌合物均匀混合。

喷射混凝土防护技术喷射混凝土适用于风化严重的岩质边坡，深路堑经预裂与光面爆破后，尚需锚喷加固的多台阶高边坡；成岩作用较好的黏土岩边坡。

亦可用在风化剥落十分严重的碎裂岩体，素喷无筋、无伸缩缝，厚6～8 cm，经历7个寒暑检验无开裂、脱落起壳等现象，效果较好。

但个别处有不连续的小于0.2 mm的短龟裂，和少数设有水眼处渗点白浆出来。

一、普通喷射混凝土防护施工前清理坡面，喷水冲洗浮土。

裂缝中间如需喷射，可先刮除数厘米深的泥土，使砂浆挤进缝内，对喷层周边及顶部水沟应预先挖槽。

在斜坡上作业，当坡度较缓时，可在坡面上修斜坡路并使用安全绳，坡度较陡时要搭脚手架，水泥用42.5硅酸盐水泥，混凝土配合比可为1∶2∶2，有减水剂时可为1∶2∶3，水灰比为0.4～0.55，砂率45%～60%，为使喷射的混凝土早强快凝，提高黏结力，减少回弹量，避免脱落和不密贴，需加减水剂0.5%～1%、速凝剂2%～3%或其他增加塑性和稠度的外加剂。

大约6～8 cm的喷层每平方米需用42.5水泥27～35 kg，相当于C20～C30级混凝土。

小石子用5～25 mm砾石或瓜米石，无薄片或石粉，并应有相当级配和粒径分析，要求25 mm筛余＜2%，10 mm筛余＞65%，5 mm筛余＞95%。

河砂用中粗砂，含水量在6%左右，不宜过干或过湿。

总之，骨料中以0.2～15 mm的颗粒占多数。

反弹损失约25%，可移作坡脚及水沟加固用。

应用机具有：排气量为6～9 m3/min移动式空气压缩机，80 m扬程离心水泵，5.5 kW转子型混凝土喷射机，10 kN电动卷扬机。

水管、风管、塔架、脚手架等视工地情况配套。

劳动组织：工班长1人，机工1人，喷射手2人，运料拌料若干人，视工地布置而定。

干喷是干料先拌好输送到喷嘴附近才加水，要求水压高于出口风压，开始时，先给风后喷水送料。

混合料以40～60 m/s的高速喷射到边坡上。

喷射时逐层逐块进行，先喷凹处及裂隙处再及坡面，喷枪缓缓移动，小圈转动使喷层均匀。

钢筋挂网喷射混凝土(浆)防护和沿河路基防护标准化施工一.钢筋挂网喷射混凝土(浆)防护。

1一般要求。

(1)喷护前应采取措施对泉水、渗水进行处治，并按设要求设置泄水孔，排、防积水。

(2)喷射顺序应自下而上进行。

(3)砂浆初凝后，应立即用土工布覆盖，喷淋养生不少于规定法人养生期。

应及时对喷浆层顶部进行封闭处理。

2、施工工序。

见图。

锚杆挂网喷射混凝土(砂浆)施工工序3、施工要点。

(1)应优先选用强度不低于32.5级普通硅酸盐水泥。

(2)土工格栅性能要求见表。

(3)清理防护面杂物，清除表面的浮石及松动的岩石。

(4)用高压水冲洗坡面，并保持岩面一定的湿度。

(5)在岩面上确定锚杆孔位，用红漆明显标识，钻孔孔深和孔径要符合设计要求，并将孔内粉尘清除干净。

安装锚杆，同时在孔内灌注砂浆等材料。

(6)埋设控制喷射厚度的标志，铺设钢筋网、铁丝网或土工格栅。

钢筋网或土工格栅应与锚杆连接牢固，敷设距离岩层面宜为30mm o(7)喷射砂浆时，应边喷边防护。

砂浆强度应不低于M1O o喷射前应进行试喷，以确定合适的配合比及施工方法，并经监理工程师确认。

大面积砂浆应沿路线方向每隔20~25m或在岩质变化处设置一道宽为20mm的伸缩缝。

(8)喷射混凝土防护。

①喷射混凝土前应进行试喷，调整回弹量，确定混凝土的配合比及操作程序，并经监理工程师确认。

②严格控制混凝土配合比的水灰比、砂率等。

③混合料在运输、存放过程中严防雨淋、滴水和大石块等杂物混入。

④喷射时应分段、分片自下而上喷射。

作业开始时应先送风、后开机,现给料；结束时，应待料喷完后再关机。

供料应连续均匀，喷层厚度应均匀，厚度符合设计要求。

⑤喷射开始前，应减小喷头至喷射面的距离，并调节喷射角度，保证喷射混凝土与丝网的密实性。

喷射时,应保持混凝土表面平整,湿润光泽，无干斑和滑移流淌现象。

喷射后，及时覆盖喷淋养生不少于养生期。

⑥按要求设计设置伸缩缝和泄水孔。

⑦混凝土的回弹物应及时收集清理，但不得用于下批喷料中。

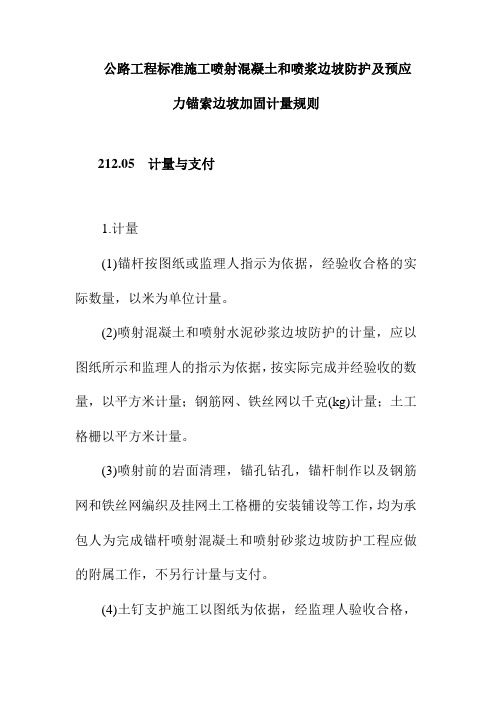

公路工程标准施工喷射混凝土和喷浆边坡防护及预应力锚索边坡加固计量规则212.05 计量与支付1.计量(1)锚杆按图纸或监理人指示为依据，经验收合格的实际数量，以米为单位计量。

(2)喷射混凝土和喷射水泥砂浆边坡防护的计量，应以图纸所示和监理人的指示为依据，按实际完成并经验收的数量，以平方米计量；钢筋网、铁丝网以千克(kg)计量；土工格栅以平方米计量。

(3)喷射前的岩面清理，锚孔钻孔，锚杆制作以及钢筋网和铁丝网编织及挂网土工格栅的安装铺设等工作，均为承包人为完成锚杆喷射混凝土和喷射砂浆边坡防护工程应做的附属工作，不另行计量与支付。

(4)土钉支护施工以图纸为依据，经监理人验收合格，分不同类型组合的工程项目按下列内容分别计量：a.土钉钻孔桩、击入桩分别按米为单位计量；b.含钢筋网或土工格栅网的喷射混凝土面层区分不同厚度按平方米为单位计量；e.钢筋、钢筋网以千克(kg)为单位计量；d.土工格栅以净面积为单位计量；e.网格梁、立柱、挡土板以立方米(m3)为单位计量。

f.永久排水系统依结构形式参照第207节规定计量。

g.土钉支护施工中的土方工程、临时排水工程以及未提及的其他工程均作为土钉支付施工的附属工作，不予单独计量，其费用含人相关工程子目单价之中。

2.支付同本规范第208.05-2条。

3.支付子目续上表第213节预应力锚索边坡加固213.05 计量与支付1.计量(1)预应力锚索长度按图纸要求，经监理人验收合格以米为单位计量。

(2)混凝土锚固板按图纸要求，经监理人验收合格以立方米为单位计量。

(3)钻孔、清孔、锚索安装、注浆、张拉、锚头、锚索护套、场地清理以及抗拔力试验等均为锚索的附属工作，不另行计量。

(4)混凝土的立模、浇筑、养生等为锚固板的附属工作，不另行计量。

2.支付按上述规定计量，经监理人验收并列人工程量清单的以下支付子目的工程量，其每一计量单位将以合同单价支付。

此项支付包括材料、劳力、设备、运输、试验等及其他为完成锚索工程所必需的费用，是对完成工程的全部偿付。

公路边坡常用支护方式及优缺点对比目前，我国山区高速公路建设迅猛发展。

在高等级公路的修建中，出现大量的深挖路堑与高填路堤边坡，其防护问题非常突出。

为了满足安全可靠和经济合理双重目标，对高边坡病害特征的深入分析和对其治理工程方案的慎重选择显得十分重要。

公路边坡沿公路分布的范围广，对自然环境的破坏范围大，如果在防护的同时，能够注意保护环境和创造环境，采用适当的绿化防护方法来进行，则会使公路具有安全、舒适、美观、与环境相协调等特点，也将会产生可观的经济效益、社会效益和生态效益。

对公路边坡进行防护，必须考虑以下问题：①边坡稳定：保护路基边坡表面免受雨水冲刷，减缓温差与温度变化的影响，防止和延缓软岩土表面的风化、破碎、剥蚀演变过程，从而保护路基的整体稳定性。

②环境保护：使工程对环境的扰乱程度减少到最小，并谋求人工构造物与自然环境相协调。

③综合效应：综合防光，防眩，防烟，诱导司机视线，改善景观等目的进行边坡绿化防护，充分发挥防护工程的综合效益。

1、工程防护1.1 抹面与捶面1.1.1适用条件：①对各种易于风化的软岩层（如泥质砂岩、页岩、千枚岩、泥质板岩等）边坡，当岩层风化不甚严重时；②所防护的边坡，本身必须是稳定的，但其坡面形状、陡度及平顺性不受限制；③所防护的边坡，必须是干燥、无地下水的岩质边坡。

1.1.2构造要求：①抹面厚度一般为5～7cm，捶面厚度为10～15cm，一般为等厚截面。

②抹面与捶面工程的周边与未防护坡面衔接处，应严格封闭。

如在其边坡顶部做截水沟，沟底与沟边也要做抹面或捶面防护。

③大面积抹面或捶面时，每隔5～10m应设伸缩缝。

1.2 灌浆与勾缝灌浆适用于石质坚硬、不易风化、岩层内部节理发育，但裂缝宽度较小的岩质路堑边坡。

勾缝适用于石质较坚硬、不易风化、张开节理不甚发育，且节理缝较大较深的岩石路堑边坡上。

1.3水泥土护坡1.3.1适用条件：①适用于粉土、粉砂、粉质粘土、粘土等填方边坡。

②易受洪水浸淹的路基填方边坡。

公路边坡常用支护方式及优缺点对比目前，我国山区高速公路建设迅猛发展。

在高等级公路的修建中，出现大量的深挖路堑与高填路堤边坡，其防护问题非常突出。

为了满足安全可靠和经济合理双重目标，对高边坡病害特征的深入分析和对其治理工程方案的慎重选择显得十分重要。

公路边坡沿公路分布的范围广，对自然环境的破坏范围大，如果在防护的同时，能够注意保护环境和创造环境，采用适当的绿化防护方法来进行，则会使公路具有安全、舒适、美观、与环境相协调等特点，也将会产生可观的经济效益、社会效益和生态效益。

对公路边坡进行防护，必须考虑以下问题：①边坡稳定：保护路基边坡表面免受雨水冲刷，减缓温差与温度变化的影响，防止和延缓软岩土表面的风化、破碎、剥蚀演变过程，从而保护路基的整体稳定性。

②环境保护：使工程对环境的扰乱程度减少到最小，并谋求人工构造物与自然环境相协调。

③综合效应：综合防光，防眩，防烟，诱导司机视线，改善景观等目的进行边坡绿化防护，充分发挥防护工程的综合效益。

1、工程防护1.1抹面与捶面1.1.1适用条件：①对各种易于风化的软岩层（如泥质砂岩、页岩、千枚岩、泥质板岩等）边坡，当岩层风化不甚严重时；②所防护的边坡，本身必须是稳定的，但其坡面形状、陡度及平顺性不受限制；③所防护的边坡，必须是干燥、无地下水的岩质边坡。

1.1.2构造要求：①抹面厚度一般为5〜7cm,捶面厚度为10〜15cm, —般为等厚截面。

②抹面与捶面工程的周边与未防护坡面衔接处，应严格封闭。

如在其边坡顶部做截水沟，沟底与沟边也要做抹面或捶面防护。

③大面积抹面或捶面时，每隔5〜10m应设伸缩缝。

1.2灌浆与勾缝灌浆适用于石质坚硬、不易风化、岩层内部节理发育，但裂缝宽度较小的岩质路堑边坡。

勾缝适用于石质较坚硬、不易风化、张开节理不甚发育，且节理缝较大较深的岩石路堑边坡上。

1.3水泥土护坡1.3.1适用条件：①适用于粉土、粉砂、粉质粘土、粘土等填方边坡。

②易受洪水浸淹的路基填方边坡。

边坡治理喷浆喷混凝土施工工艺标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]分类干喷法是将骨料、水泥和速凝剂按一定比例干拌均匀，然后装入混凝土喷浆机，用压缩空气使干集料在软管内呈悬浮状态压送到喷枪，再在喷嘴处与高压水混合，以较高速度喷射到岩面上，这一过程容易产生较大的粉尘，回弹量大，加水是由喷嘴处的阀门控制的，水灰比的控制比较难。

潮喷法是是将骨料预加少量水，使之呈潮湿状，再加水泥拌和，从而降低上料、拌和和喷射时的粉尘。

但大量的水仍是在喷头处加入和喷出的，其喷射工艺和干喷工艺大同小异。

湿喷法是将骨料、水泥和水按设计比例拌和均匀，用湿式喷浆机压送到喷头处，再在喷头上添加速凝剂后喷出。

湿喷混凝土质量容易控制，喷射过程中的粉尘和回弹量很少，这一方法是应当大力发展应用的喷射工艺。

注意事项①、分次喷射时，复喷应在前一次砼终凝后进行，若终凝一小时后进行喷射时，应先用水清洗喷层表面。

有超挖或裂缝低凹处，应先补喷平整，然后再正常喷射。

②、严禁将喷头对准人员。

③、喷射过程中，如发生堵管、停风停电等故障时，•应立即关闭水门，将喷头向下放置，以防水流入输料管内；处理堵管时采用敲击法输通料管。

④、喷射人员要配戴防尘口罩、乳胶手套和眼镜。

⑤、喷射工作结束后，喷层在七天以内，•每班洒水一次，7天以后，每天洒水一次，持续养护28天。

⑥、喷浆机司机必须经过专门培训，熟悉喷浆机性能结构和工作原理，并能排除一般故障，进行日常维修和养护。

⑦、喷浆机进气口密封良好,防止漏风吹起粉尘；排气口畅通，废气排放顺利；喷浆管接头牢固、密封良好、摆放整齐。

个人配带防尘口罩，粉尘浓度不超过6mg/m3[2]。

工艺流程一、喷射混凝土宜优先选用湿喷工艺。

二、喷射混凝土原材料应符合下列规定：1、喷射混凝土应釆用硅酸盐水泥或普通硅酸盐水泥，必要时可釆用特种水泥。

2、喷射混凝土所用细骨料细度模数应大于2.5，砂中小于0.075mm的颗粒应不大于20%。
