1.下面是LAN板提供上行口和级联口，若级联第一台100BASE-TX-CAS端口与第二台的100BASE-TX相连，一次类推。

2、LAN板接口模式下，选择上行口用光口还是电口（默认情况下是用电口上行，所以如果用光模块的话，必须将上行口选择为光纤）MA5615(config)#interface lan 0/0设置端口模式为tagged,自协商（即双工模式和速率都是自协商//根据实际情况设置）MA5615(config-LAN-0/0)#port mode<tagged-mode>{tagged,untagged}:tagged{negotiate,non-negotiate}:negotiateSet successfully.rootadmin 用户名和密码enable 进入特权模式下#config terminal 进入全局配置模式下#(config)#terminal language 语言切换#(config) hostname HuangJingLangCunWei_MA5605 设备命名(根据局里要求来命名) huawei(config)#inter lan 0/0 进入主控板0框0槽huawei(config-lan-0)#vlan 99添加网管VLANhuawei(config-lan-0)#vlan 201huawei(config-lan-0)#vlan 201、202.....添加业务VLAN (从201到296)--根据实际情况添加huawei(config-lan-0)#vlan 201 to 296 common 如果设备升级后可以批量添加VLAN huawei(config-lan-0)#exithuawei(config)#nms 99 设置带内网管VLANyhuawei(config)#atmlan ip-add eth 10.74.100.82 255.255.255.0设置设备的管理IP地址(根据具体情况设置)huawei(config)#atmlan ip-route 0.0.0.0 0.0.0.0 10.74.100.1设置路由网关huawei(config)#atmlan ip-access 10.74.100.1 10.74.100.1 255.255.255.0huawei(config)#atmlan ip-access 10.74.10.2 10.74.10.254 255.255.255.255 网管能看到uawei(config)#autosave 1440 设置设备自动保存时间为1440分钟/次huawei(config)#adsl line-profile add 2/3/4/5/6建立速率模板，512K,1M,2M,4M,6M hYuJing_MA5615-3(config)# adsl line-profile add 5在输入的过程中,可以按'Q'键退出设置,使本次设置无效.> 选择线路模板类型1-adsl 2-adsl2+(1~2) [1]: 2> 您要进行基本配置吗? (y/n) [n]:> 您要设置通道工作方式吗? (y/n) [n]: y请选择通道方式0-交织1-快速(0~1) [0]: 0> 您要设置交织延迟吗? (y/n) [n]: y> 下行最大交织延迟(0~255 ms) [16]:16> 上行最大交织延迟(0~255 ms) [6]:6> 请选择下行传输速率自适应方式: 0-固定1-启动自适应2-运行态自适应(0~2) [1]: > 您要设置MODEM的噪声容限吗? (y/n) [n]:> 您要设置速率参数吗? (y/n) [n]: y> 下行最小速率(32~32000 Kbps) [32]:> 下行最大速率(32~32000 Kbps) [32000]: 6144> 上行最小速率(32~3000 Kbps) [32]:> 上行最大速率(32~3000 Kbps) [3000]: 512> 请输入模板名ADSL line-profile 5 :> Line profile type : ADSL2+> ADSL operating mode : All(G992.1~3, G992.5, T1.413)> Trellis Mode : Enable> Upstream channel bit swap : Enable> Downstream channel bit swap : Enable> Channel mode : Interleaved> Max down interleaved delay(ms) : 16> Max up interleaved delay(ms) : 6> Target down stream noise margin(dB) : 6> Min down stream noise margin(dB) : 0> Max down stream noise margin(dB) : 31> Target up stream noise margin(dB) : 6> Min up stream noise margin(dB) : 0> Max up stream noise margin(dB) : 31> Downstream Form of transmit rateadaptation : Adapt at startup> Rate downshift in downstream(dB) : 0> Rate upshift in downstream(dB) : 0> Min upshift time in downstream(s) : 0> Min downshift time in downstream(s) : 0> Rate downshift in upstream(dB) : 0> Rate upshift in upstream(dB) : 0> Min upshift time in upstream(s) : 0> Min downshift time in upstream(s) : 0> Min down stream bit rate(Kbps) : 32> Max down stream bit rate(Kbps) : 6144> Min up stream bit rate(Kbps) : 32> Max up stream bit rate(Kbps) : 512> Line profile name : Profile5huawei(config)#int adsl 0/1 2 3 4 进入每块单板，从1号槽位开始huawei(config-ADSL-0/1)#deactivate all 去激活该单板所有端口huawei(config-ADSL-0/1)#activate all 2用2号模板激活该单板所有端口(根据实际需要选择模板)huawei(config-ADSL-0/1)#deactivate *去激活该单板某个端口huawei(config-ADSL-0/1)#activate all *2 用2号模板激活该单板某个端口4、级联口配置MA5615(config-LAN-0/0)#cascade forward all //转发所有VLAN的报文Set cascading forward successfully.MA5615 (config-LAN-0/0)#cascade number 2 //设置级联层数为2 下面有两台设备用2 第二台设备下面有一台用1Set cascading number successfully.MA5615 (config-LAN-0/0)#exit设置网管通道为VLAN 99pvc adsl 0/1/1 0 35 lan 0/0 201 0 disable off off 1 1pvc adsl 0/1/2 0 35 lan 0/0 202 0 disable off off 1 1pvc adsl 0/1/3 0 35 lan 0/0 203 0 disable off off 1 1pvc adsl 0/1/4 0 35 lan 0/0 204 0 disable off off 1 1pvc adsl 0/1/5 0 35 lan 0/0 205 0 disable off off 1 1pvc adsl 0/1/6 0 35 lan 0/0 206 0 disable off off 1 1pvc adsl 0/1/7 0 35 lan 0/0 207 0 disable off off 1 1pvc adsl 0/1/8 0 35 lan 0/0 208 0 disable off off 1 1pvc adsl 0/1/8 0 35 lan 0/0 208 0 disable off off 1 1pvc adsl 0/1/9 0 35 lan 0/0 209 0 disable off off 1 1pvc adsl 0/1/10 0 35 lan 0/0 210 0 disable off off 1 1pvc adsl 0/1/11 0 35 lan 0/0 211 0 disable off off 1 1pvc adsl 0/1/12 0 35 lan 0/0 212 0 disable off off 1 1pvc adsl 0/1/13 0 35 lan 0/0 213 0 disable off off 1 1pvc adsl 0/1/14 0 35 lan 0/0 214 0 disable off off 1 1pvc adsl 0/2/1 0 35 lan 0/0 249 0 disable off off 1 1pvc adsl 0/2/2 0 35 lan 0/0 250 0 disable off off 1 1pvc adsl 0/2/3 0 35 lan 0/0 251 0 disable off off 1 1pvc adsl 0/2/4 0 35 lan 0/0 252 0 disable off off 1 1pvc adsl 0/2/5 0 35 lan 0/0 253 0 disable off off 1 1pvc adsl 0/2/6 0 35 lan 0/0 254 0 disable off off 1 1pvc adsl 0/2/7 0 35 lan 0/0 255 0 disable off off 1 1pvc adsl 0/2/8 0 35 lan 0/0 256 0 disable off off 1 1pvc adsl 0/2/9 0 35 lan 0/0 257 0 disable off off 1 1pvc adsl 0/2/10 0 35 lan 0/0 258 0 disable off off 1 1pvc adsl 0/2/11 0 35 lan 0/0 259 0 disable off off 1 1pvc adsl 0/2/12 0 35 lan 0/0 260 0 disable off off 1 1pvc adsl 0/2/13 0 35 lan 0/0 261 0 disable off off 1 1pvc adsl 0/2/14 0 35 lan 0/0 262 0 disable off off 1 1pvc adsl 0/2/15 0 35 lan 0/0 263 0 disable off off 1 1pvc adsl 0/2/16 0 35 lan 0/0 264 0 disable off off 1 1show runing-show pvc all删除单板的pvcno pvc slot 0/10 0/7组网图BAS（GE3/0/2.GE3/0/3）(1/0/22.1/0/23)S9306(GE1/0/16) MA5615interface Eth-Trunk1mac-address 0025-9ed4-833a display interface GigabitEthernet# 看MAC地址description To_TieDong_S9306_Eth-Trunk0nas logic-port eth-Trunk 3/2/1 3是第三块板子2不变1是上面的eth-trunk1的1#interface Eth-Trunk1.51description TO_pon-sound.vpn-2user-vlan 51bas#access-type layer2-subscriber default-domain authentication pon.sound.vpn authentication-method binduser detect retransmit 10 interval 30ip-triggerarp-triggervpn-instance CTVPN191#interface Eth-Trunk1.55description TO_CGTD-OLT-02-manageuser-vlan 55bas#access-type layer2-subscriber default-domain authentication manageauthentication-method binduser detect retransmit 10 interval 30ip-triggerarp-trigger#interface Eth-Trunk1.2007pppoe-server bind Virtual-Template 1description to_YuJing-FTTNuser-vlan 201 600 qinq 2007bas#static-user 10.74.214.2 10.74.214.254 gateway 10.74.214.1 interface Eth-Trunk1.55 vlan 55 domain-name manage detectstatic-user 9.46.130.2 9.46.130.254 gateway 9.46.130.1 vpn-instance CTVPN191 interface Eth-Trunk1.51 vlan 51 domain-name pon.sound.vpn detectstatic-user 10.74.113.22 10.74.113.24 gateway 10.74.113.1 interface Eth-Trunk1.99 vlan 99 qinq 2007 domain-name manage detect 外层是2007 3个设备用3个ip地址#access-type layer2-subscriber default-domain authentication xc.hauser detect retransmit 10 interval 30#interface GigabitEthernet3/0/2negotiation autodescription dT:XC-CG-TD-DSW-1.MAN.S9306:GE1/0/22undo shutdowneth-trunk 1#interface GigabitEthernet3/0/3negotiation autodescription dT:XC-CG-TD-DSW-1.MAN.S9306:GE1/0/23undo shutdowneth-trunk 1S9306数据配置Vlan2007interface Eth-Trunk0description To_Zxj_Me60_3/0/2 3/0/3port link-type trunkport trunk allow-pass vlan 51 55 97 to 108 2007 2010 to 2026 2101 to 2105 3000#interface GigabitEthernet1/0/22 TO_ME603/0/2eth-trunk 0#interface GigabitEthernet1/0/23 TO_ME603/0/3eth-trunk 0##interface GigabitEthernet1/0/0 GE1/0/0下挂中心局第二台OLT 需透传外层eth-trunk0也要透外层description dT:XC-CG-ZXJ-OLT-2.MAN.MA5680T:(Local)port link-type trunkport trunk allow-pass vlan 51 55 2010 to 2026#interface GigabitEthernet1/0/1description dT:XC-CG-TD-OLT-3.MAN.MA5680T:(Local)port link-type trunkport trunk allow-pass vlan 51 55 2101 to 2105#interface GigabitEthernet1/0/16 下挂MA5615 透传外层2007 eth-trunk0 也要透2007 用的是单纤description to_JinZhuang_MSAG__1port link-type dot1q-tunnelport default vlan 2007bpdu enableundo negotiation autospeed 100步骤1、LAN板接口模式下，选择上行口用光口还是电口（默认情况下是用电口上行，所以如果用光模块的话，必须将上行口选择为光纤2 配置业务vlan 进lan板下配3配置端口的业务pvc4设置级联。

DSLAM设备开通手册一、二、省名缩写-市名缩写-机房缩写-设备角色-设备编号.网络名称例：HE-SJ-BKHQ-DS-2.MAN河北-石家庄-北空后勤机房-DSLAM设备-第二台.城域网注：机房名称不能超过4个字符三、DSLAM设备VLAN配置：业务VLAN 2001-3100之间，每台DSLAM设备一个VLAN，管理VLAN150，传输汇聚节点可继续用VLAN147-149，但VLAN2-100为DCN预留不能使用。

四、DSLAM设备VBAS参数配置1、MA5105/MA5605interface lan 0/0pitp switch vmode 0x8200pitp code-type cnTel2、MA5600/MA5603pitp enable vmodepitp vmode ether-type 0x8200raio-mode cntel3、UA5000pitp vmode ether-type 0x8200pitp enable vmode4、MA5300配置pitp vmode enablepitp vmode ethernet-type 0x8200pitp vmode code CNTelecom五、DSLAM设备网管SNMP参数配置1、MA5105/5615/5605-SNMP配置atmlan ip-access 219.148.2.1 219.148.2.254 255.255.255.0snmp-server enable agent v1snmp-server enable agent v2snmp-server enable trapssnmp-server community adsl 219.148.2.3 HE.sj.man.R HE.sj.man.W notify 162 v2 2、MA5300-SNMP配置access-list 99 permit 219.148.2.0 0.0.0.255access-list 99 permit 219.148.1.0 0.0.0.127access-list 99 deny 0.0.0.0 255.255.255.255snmp-serversnmp-server enable traps snmpsnmp-server community HE.sj.man.R ro acl 99snmp-server community HE.sj.man.W rw acl 99snmp-server contact HuaWei tel: 8008302118snmp-server host 219.148.2.3 HE.sj.man.W3、MA5600-SNMP配置acl 2999rule permit source 219.148.2.0 0.0.0.255rule permit source 219.148.1.0 0.0.0.127rule deny source 0.0.0.0 255.255.255.255snmp-agent community read HE.sj.man.Rsnmp-agent community write HE.sj.man.Wsnmp-agent sys-info version v1 v2csnmp-agent target-host trap address 219.148.2.3 securityname HE.sj.man.Wsnmp-agent trap enable standard六、DLSAM设备限速模板配置（开局时建立线路模板，线路模板号分别为2、4、6、10对应2M\4M\6M\10M，低于2M全部引用模板2）DSLAM接入的宽带用户，其速率体系中，下行业务速率在2048kbps以下（含2048kbps），DSLAM用户端口限速为速率标准的1.3倍，并取32kbps的整数倍；下行业务速率在2048kbps 以上，DSLAM用户端口限速为速率标准的1.2倍，并取32kbps的整数倍。

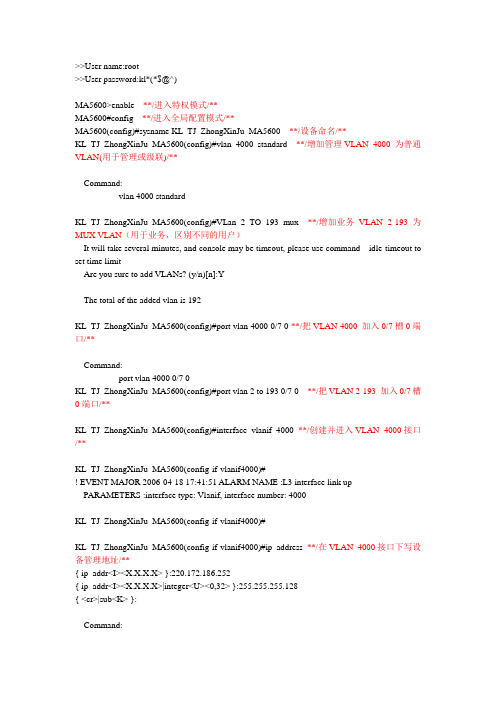

>>User name:root>>User password:kl*(*$@^)MA5600>enable **/进入特权模式/**MA5600#config **/进入全局配置模式/**MA5600(config)#sysname KL_TJ_ZhongXinJu_MA5600 **/设备命名/**KL_TJ_ZhongXinJu_MA5600(config)#vlan 4000 standard **/增加管理VLAN 4000 为普通VLAN(用于管理或级联)/**Command:vlan 4000 standardKL_TJ_ZhongXinJu_MA5600(config)#VLan 2 TO 193 mux **/增加业务VLAN 2-193为MUX VLAN（用于业务，区别不同的用户）It will take several minutes, and console may be timeout, please use command idle-timeout to set time limitAre you sure to add VLANs? (y/n)[n]:YThe total of the added vlan is 192KL_TJ_ZhongXinJu_MA5600(config)#port vlan 4000 0/7 0 **/把VLAN 4000 加入0/7槽0端口/**Command:port vlan 4000 0/7 0KL_TJ_ZhongXinJu_MA5600(config)#port vlan 2 to 193 0/7 0 **/把VLAN 2-193 加入0/7槽0端口/**KL_TJ_ZhongXinJu_MA5600(config)#interface vlanif 4000 **/创建并进入VLAN 4000接口/**KL_TJ_ZhongXinJu_MA5600(config-if-vlanif4000)#! EVENT MAJOR 2006-04-18 17:41:51 ALARM NAME :L3 interface link up PARAMETERS :interface type: Vlanif, interface number: 4000KL_TJ_ZhongXinJu_MA5600(config-if-vlanif4000)#KL_TJ_ZhongXinJu_MA5600(config-if-vlanif4000)#ip address **/在VLAN 4000接口下写设备管理地址/**{ ip_addr<I><X.X.X.X> }:220.172.186.252{ ip_addr<I><X.X.X.X>|integer<U><0,32> }:255.255.255.128{ <cr>|sub<K> }:Command:ip address 220.172.186.252 255.255.255.128KL_TJ_ZhongXinJu_MA5600(config-if-vlanif4000)#%Apr 18 17:42:52 2006 KL_TJ_ZhongXinJu_MA5600 IFNET/5/UPDOWN:Line protocol on the interface vlanif4000 turns into UP stateKL_TJ_ZhongXinJu_MA5600(config-if-vlanif4000)#KL_TJ_ZhongXinJu_MA5600(config-if-vlanif4000)#quit **/退出当前模式/**KL_TJ_ZhongXinJu_MA5600(config)#ip route-static 0.0.0.0 0.0.0.0 220.172.186.129 **/添加静态路由，目的网络和掩码兼为全匹配、网关为220.172.186.129/**{ <cr>|preference<K> }:Command:ip route-static 0.0.0.0 0.0.0.0 220.172.186.129KL_TJ_ZhongXinJu_MA5600(config)#ping 220.172.186.129 **/PING网关、测试网管是否通/**PING 220.172.186.129: 56 data bytes, press CTRL_C to breakReply from 220.172.186.129: bytes=56 Sequence=0 ttl=254 time = 1 msReply from 220.172.186.129: bytes=56 Sequence=1 ttl=254 time = 1 msReply from 220.172.186.129: bytes=56 Sequence=2 ttl=254 time = 1 msReply from 220.172.186.129: bytes=56 Sequence=3 ttl=254 time = 1 msReply from 220.172.186.129: bytes=56 Sequence=4 ttl=254 time = 1 ms--- 220.172.186.129 Ping statistics ---5 packets transmitted5 packets received0.00% packet lossround-trip min/avg/max = 1/1/1 msKL_TJ_ZhongXinJu_MA5600(config)#KL_TJ_ZhongXinJu_MA5600(config)#display board 0 **/查看0框板子状态/**-------------------------------------------------------------------------SlotID BoardName Status SubType0 SubType1-------------------------------------------------------------------------0 H563ADGE Auto_find1 H563ADGE Auto_find2 H563ADGE Auto_find3 H563ADGE Auto_find4 H563ADGE Auto_find5 H563ADGE Auto_find67 H561SCU Active_normal O2FM89101112131415-------------------------------------------------------------------------KL_TJ_ZhongXinJu_MA5600(config)#KL_TJ_ZhongXinJu_MA5600(config)#board confirm 0 **/确认0框板子,每次插板必须操作/**KL_TJ_ZhongXinJu_MA5600(config)#display board 0 **/查看0框板子状态/**-------------------------------------------------------------------------SlotID BoardName Status SubType0 SubType1-------------------------------------------------------------------------0 H563ADGE Normal1 H563ADGE Normal2 H563ADGE Normal3 H563ADGE Normal4 H563ADGE Normal5 H563ADGE Normal67 H561SCU Active_normal O2FM89101112131415-------------------------------------------------------------------------KL_TJ_ZhongXinJu_MA5600(config)#switch language-mode **/切换语言模式/**当前语言模式已切换到本地语种KL_TJ_ZhongXinJu_MA5600(config)#display board 0/0 **/查看0框0槽板子状态/**------------------------------板名称: H563ADGE板状态: 正常-----------------------------------------------------------------------------------------------------------端口端口类型端口状态线路模板告警模板扩展模板-----------------------------------------------------------------------------0 ADSL 正在激活 2 1 --1 ADSL 正在激活2 1 --2 ADSL 已激活 2 1 --……………………………………………………….. --31 ADSL 正在激活 2 1 -------------------------------------------------------------------------------已激活的端口总数: 0未激活的端口总数: 32KL_TJ_ZhongXinJu_MA5600(config)#display board 0/7 **/查看主控板状态，当收光正常时链路为在线状态/**------------------------------板名称: H561SCU板状态: 主用正常------------------------------当前没有聚合组配置扣板[0] : H561O2FM 状态: 正常-----------------------------------------------------------------------------端口端口光模块Native 网线速率双工流控端口链路类型状态VLAN 自适应(Mbps) 激活状态-----------------------------------------------------------------------------0 FE 正常 1 - 100 全双工关激活在线1 FE 正常 1 - 100 全双工关去激活离线-----------------------------------------------------------------------------KL_TJ_ZhongXinJu_MA5600(config)#service-port **/增加业务虚端口,对于不同的端口只改变业务VLAN和端口号即可-不用这个，用下面的批量增加，一条命令加所有端口的PVC/** { vlan<K> }:vlan{ vlanid<U><1,4000>|aoe<K> }:2 **/业务VLAN/**{ epon<K>|adsl<K>|shdsl<K>|atm<K>|e3<K>|ima<K> }:adsl{ frame/slot/port<S><1,15> }:0/0/0 **/0框0槽0端口/**{ rx-cttr<K>|vpi<K>|autosense<K> }:vpi{ vpi<U><0,4095> }:0{ rx-cttr<K>|vci<K> }:vci{ vci<U><32,65535> }:35{ rx-cttr<K> }:rx-cttr{ rx-index<U><0,511> }:6{ tx-cttr<K> }:tx-cttr{ tx-index<U><0,511> }:6Command:service-port vlan 2 adsl 0/0/0 vpi 0 vci 35 rx-cttr 6 tx-cttr 6Add service virtual port successfullyKL_TJ_ZhongXinJu_MA5600(config)#service-port vlan 2 adsl 0/0/0 vpi 0 vci 35 rx-cttr 6 tx-cttr 6Failure: The vlan can not be added more service virtual portKL_TJ_ZhongXinJu_MA5600(config)# multi-service-port from-vlan 100 board 0-2 vpi 0 vci 35 rx-cttr 6 tx-cttr 6**/批量增加业务虚端口，本条加了0，1，2 slot共96条/**KL_TJ_ZhongXinJu_MA5600(config)#display adsl line-profile **/查看当前系统内的线路激活模板/**{ <cr>|profile_index<L><1,1002> }:Command:display adsl line-profile------------------------------------------------------------------------------Profile Profile Operating Channel Min Down Max Down Min Up Max Up Index Name Mode Mode Rate Rate Rate Rate ------------------------------------------------------------------------------1 DEFV AL All Interleaved 32 6144 32 6401000 ADSL LINE All Fast 32 6144 32 640PROFILE 10001001 ADSL LINE All Interleaved 32 6144 32 640 PROFILE 10011002 ADSL LINE All Interleaved 32 24544 32 1024 1002 ADSL LINE All Interleaved 32 24544 32 1024 PROFILE 1002------------------------------------------------------------------------------Total: 4Note : The unit of rate is KbpsKL_TJ_ZhongXinJu_MA5600(config)#KL_TJ_ZhongXinJu_MA5600(config)#adsl line-profile add 2 **/增加线路模板2，普通的上网业务模板均照如下参数设置，只修改下行最大速率一项即可/**开始添加模板在输入的过程中,可以按`Q`键退出设置,使本次设置无效>您要给模板取名吗? (y/n) [n]:>默认参数类型0-adsl 1-adsl2+ (0~1) [0]:>您要进行基本配置吗? (y/n) [n]: y注意:配置成G992.3~5,将无法激活ADSL类单板端口> ADSL工作模式> 0:全兼容(G992.1~5,T1.413)> 1:全速率(G992.1/3/5或T1.413)> 2:g.lite(G992.2/4) (基于ISDN的ADSL单板不支持g.lite工作模式)> 3:T1.413(基于ISDN的ADSL单板不支持T1.413工作模式)> 4:g.dmt (G992.1/3/5)> 5:g.hs (G992.1~5,G992.5方式优先)> 6: G992.1> 7: G992.2请选择(0~7) [0]:>是否采用格栅编码0-禁用1-使用(0~1) [1]:>是否采用下行通道位交换0-禁用1-使用(0~1) [0]: 1>是否采用上行通道位交换0-禁用1-使用(0~1) [0]: 1>请选择通道方式0-交织1-快速(0~1) [0]:>您要设置交织时延吗? (y/n) [n]:y>下行最大交织延迟(0~255 ms) [6]:16>上行最大交织延迟(0~255 ms) [6]:6>请选择下行传输速率自适应方式: 0-固定1-启动自适应2-运行态自适应(0~2) [1]:>您要设置MODEM的噪声容限吗? (y/n)[n]:n>您要设置速率参数吗? (y/n)[n]:y>下行最小速率(32~32000 Kbps) [32]:>下行最大速率(32~32000 Kbps) [6144]:1024>上行最小速率(32~6000 Kbps) [32]:>上行最大速率(32~6000 Kbps) [640]:增加模板2成功KL_TJ_ZhongXinJu_MA5600(config)#interface adsl 0/0 **/进入ADSL模式/**KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#deactivate all **/去激活0框0槽所有端口，只操作个别端口时此处不输"all",按提示输入端口号即可/**KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#端口0去激活成功KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#! 运行信息警告2006-04-18 18:08:17 告警名称:ADSL端口人工去激活参数信息:框号: 0, 槽号: 0, 端口号: 0KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#端口1去激活成功KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#! 运行信息警告2006-04-18 18:08:17 告警名称:ADSL端口人工去激活参数信息:框号: 0, 槽号: 0, 端口号: 1KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#端口2去激活成功KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#! 运行信息警告2006-04-18 18:08:17 告警名称:ADSL端口人工去激活参数信息:框号: 0, 槽号: 0, 端口号: 2 ........................KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#! 运行信息警告2006-04-18 18:08:17 告警名称:ADSL端口人工去激活参数信息:框号: 0, 槽号: 0, 端口号:31KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#activate all **/激活0框0槽所有端口,只操作个别端口时此处不输"all",按提示输入端口号即可/**{ <cr>|profile-index<K>|profile-name<K> }:profile-index **/按模板索引号来选择模板/**{ profile-index<L><1,1002> }:2 **/选择模板2/**命令:activate all profile-index 2KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#激活端口0命令成功执行KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#激活端口1命令成功执行KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#激活端口2命令成功执行..........................KL_TJ_ZhongXinJu_MA5600(config-if-adsl-0/0)#激活端口31命令成功执行KL_TJ_ZhongXinJu_MA5600(config)#save **/保存配置数据/**{ <cr>|configuration<K> }:命令:save正在检查数据是否更新,请稍后......KL_TJ_ZhongXinJu_MA5600(config)#display current-configuration **/查看系统当前配置/**。

河北电信接入设备维护操作指导书（华为宽带接入篇）目录1设备结构 (3)1.1DSLAM设备 (3)1.1.1DSLAM设备整体介绍 (3)1.1.2各种DSLAM设备特性汇总 (5)1.2室外机柜介绍 (6)1.2.1外形 (6)1.2.2室外柜电源系统介绍 (8)1.2.3室外柜常见配置 (8)2设备巡检及日常操作指导 (8)2.1DSLAM现场巡检内容 (8)2.2DSLAM设备日常操作指导及注意事项 (9)2.2.1设备单板更换指导 (9)2.2.2单板复位、设备重启、更换风扇的操作指导 (9)2.3室外柜日常维护内容 (9)3常见故障及处理指导 (10)3.1常见故障处理流程 (10)3.2常见故障分类及可能原因 (11)3.3故障详细处理方法 (11)3.3.1Modem无法激活或者频繁去激活 (11)3.3.2不能打电话不能上网 (13)3.3.3能打电话不能上网 (13)3.3.4上网速度慢 (13)3.3.5上网时经常中断 (14)3.3.6用户上网掉线 (14)1 设备结构1.1DSLAM设备宽带DSLAM设备主要用于对用户提供宽带上网业务，满足客户对数据以及IPTV业务的需求。

华为公司根据客户不同使用场景的要求提供各种容量的设备，可以满足客户对于城市和农村的等不同地域的需求。

如下表列出华为公司各种DSLAM设备提供的用户容量：1.1.1 DSLAM设备整体介绍1、MA5300设备外观图：2、MA5303设备外观图MA5303设备主控板与业务板均与MA5300设备通用，只是机框容量有所差别。

3、MA5600设备外观图：4、MA5603设备外观图：MA5603主控板、业务板与MA5600通用，只是机框容量有所差别。

5、MA5605设备外观图：6、MA5615设备外观图：ADSL2+业务板1.1.2 各种DSLAM设备特性汇总1.2 室外机柜介绍1.2.1外形1、F01E100外观图：MDF蓄电池舱EPS30-4815AFONU-60AMetro500ODF传感器转接盒温湿度传感器AC 配电盒2、F01E200外观图3、E400外观图：1.2.2 室外柜电源系统介绍正常供电情况下，整流模块的RUN灯亮，监控模块的RUN灯1s亮1s灭周期闪烁，其它的灯都灭。
