电工电子技术基础与技能习题（附答案）一、判断题（共100题，每题1分，共100分）1.电感L越大，感抗也越大。

A、正确B、错误正确答案：B2.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。

A、正确B、错误正确答案：B3.一个实际的电压源，不论它是否接负载，电压源端电压恒等于该电源电动势。

A、正确B、错误正确答案：B4.发光二极管和光敏电阻是利用半导体的光敏特性制成的。

A、正确B、错误正确答案：A5.三相不对称负载星形联结，电路中总的视在功率为各相视在功率之和。

、A、正确B、错误正确答案：B6.交流电路中，容抗体现了电容对交流电流的阻碍作用。

A、正确B、错误正确答案：A7.任一瞬时从电路中某点出发，沿回路绕行一周回到出发点，电位不会发生变化。

A、正确B、错误正确答案：A8.三相四线制供电系统一相负载断开，其他相电压不变。

A、正确B、错误正确答案：A9.所谓触头的常开和常闭是指电磁系统通电动作后的触点状态。

A、正确B、错误正确答案：B10.差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。

A、正确B、错误正确答案：B11.最大值相等，频率相同，相位互差120度的三个正弦电动势，称为三相对称电动势。

A、正确B、错误正确答案：A12.异步电动机按电源相数可分为单相异步电动机和三相异步电动机两类。

A、正确B、错误正确答案：A13.三相四线制系统的中线电流通常不为零，为了防止中线电流过大，中线上应装熔断器。

A、正确B、错误正确答案：B14.就安全用电的内涵而言，它既是科学知识，又是专业技术，还是一种制度。

A、正确B、错误正确答案：A15.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。

A、正确B、错误正确答案：B16.端电压超前电流的交流电路一定是纯感性电路。

A、正确B、错误正确答案：B17.通常照明电路中灯开得越多，总的负载电阻就越大。

A、正确B、错误正确答案：B18.十进制数25用8421BCD码表示时，高位的bcd码是0010，低位的是0101。

电⼦电路基础习题册参考答案第⼀章电⼦电路基础习题册参考答案（第三版）全国中等职业技术第⼀章常⽤半导体器件§1-1 晶体⼆极管⼀、填空题1、物质按导电能⼒的强弱可分为导体、绝缘体和半导体三⼤类，最常⽤的半导体材料是硅和锗。

2、根据在纯净的半导体中掺⼊的杂质元素不同，可形成N 型半导体和P 型半导体。

3、纯净半导体⼜称本征半导体，其内部空⽳和⾃由电⼦数相等。

N型半导体⼜称电⼦型半导体，其内部少数载流⼦是空⽳；P 型半导体⼜称空⽳型半导体，其内部少数载流⼦是电⼦。

4、晶体⼆极管具有单向导电性，即加正向电压时，⼆极管导通，加反向电压时，⼆极管截⽌。

⼀般硅⼆极管的开启电压约为0.5 V，锗⼆极管的开启电压约为0.1 V；⼆极管导通后，⼀般硅⼆极管的正向压降约为0.7 V,锗⼆极管的正向压降约为0.3 V。

5.锗⼆极管开启电压⼩，通常⽤于检波电路，硅⼆极管反向电流⼩，在整流电路及电⼯设备中常使⽤硅⼆极管。

6.稳压⼆极管⼯作于反向击穿区，稳压⼆极管的动态电阻越⼩，其稳压性能好。

7在稳压电路中，必须串接限流电阻，防⽌反向击穿电流超过极限值⽽发⽣热击穿损坏稳压管。

8⼆极管按制造⼯艺不同，分为点接触型、⾯接触型和平⾯型。

9、⼆极管按⽤途不同可分为普通⼆极管、整流⼆极管、稳压⼆极管、开关、热敏、发光和光电⼆极管等⼆极管。

10、⼆极管的主要参数有最⼤整流电流、最⾼反向⼯作电压、反向饱和电流和最⾼⼯作频率。

11、稳压⼆极管的主要参数有稳定电压、稳定电流和动态电阻。

12、图1-1-1所⽰电路中，⼆极管V1、V2均为硅管，当开关S与M 相接时，A点的电位为⽆法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所⽰电路中，⼆极管均为理想⼆极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。

14、图1-1-3所⽰电路中，⼆极管是理想器件，则流过⼆极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。

第1章电路的基本定律与分析方法【思1.1.1】(a) 图Uab ＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。

(b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。

【思1.1.2】根据KCL定律可得(1) I2＝－I1＝－1A。

(2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。

【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。

【思1.1.4】(a) 图UAB ＝U1＋U2＝－2V，各点的电位高低为VC＞VB＞VA。

(b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。

(c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。

【思1.1.5】电路的电源及电位参考点如图1-1所示。

当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。

【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。

当S断开时，I＝1233+＝2mA，V B＝V C＝2×3＝6V。

(b) 当S闭合时，I＝－63＝－2A，VB＝－321+×2＝－2V。

当S断开时，I＝0，V B＝6－321+×2＝4V。

【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。

】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。

当当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。

电力电子第三版习题及解答(doc 55页)第1章复习题及思考题解答1.1 电力技术、电子技术和电力电子技术三者所涉及的技术内容和研究对象是什么？三者的技术发展和应用主要依赖什么电气设备和器件？答：电力技术涉及的技术内容：发电、输电、配电及电力应用。

其研究对象是：发电机、变压器、电动机、输配电线路等电力设备，以及利用电力设备来处理电力电路中电能的产生、传输、分配和应用问题。

其发展依赖于发电机、变压器、电动机、输配电系统。

其理论基础是电磁学(电路、磁路、电场、磁场的基本原理)，利用电磁学基本原理处理发电、输配电及电力应用的技术统称电力技术。

电子技术，又称为信息电子技术或信息电子学，研究内容是电子器件以及利用电子器件来处理电子电路中电信号的产生、变换、处理、存储、发送和接收问题。

其研究对象:载有信息的弱电信号的变换和处理。

其发展依赖于各种电子器件（二极管、三极管、MOS管、集成电路、微处理器电感、电容等）。

电力电子技术是一门综合了电子技术、控制技术和电力技术的新兴交叉学科。

它涉及电力电子变换和控制技术技术，包括电压（电流）的大小、频率、相位和波形的变换和控制。

研究对象：半导体电力开关器件及其组成的电力开关电路，包括利用半导体集成电路和微处理器芯片构成信号处理和控制系统。

电力电子技术的发展和应用主要依赖于半导体电力开关器件。

1.2 为什么三相交流发电机或公用电网产生的恒频、恒压交流电，经电压、频率变换后再供负载使用，有可能获得更大的技术经济效益？答：用电设备的类型、功能千差万别，对电能的电压、频率、波形要求各不相同。

为了满足一定的生产工艺和流程的要求，确保产品质量、提高劳动生产率、降低能源消耗、提高经济效益，若能将电网产生的恒频、恒压交流电变换成为用电负载的最佳工况所需要的电压、频率或波形，有可能获得更大的技术经济效益。

例如：若风机、水泵全部采用变频调速技术，每年全国可以节省几千万吨以上的煤，或者可以少兴建上千万千瓦的发电站。

〖电工电子技术〗（第三版）主编刘蕴陶习题解答（仅供参考）2 0 1 4 . 8习 题 一1-1电流I 1、I 2实际方向与图示参考方向一致I 3实际方向与图示参考方向相反电压U 1、U 2、U 3实际方向与图示参考方向一致U 4实际方向与图示参考方向相反电流I 1与U 4、I 2与U 2、I 3与U 3为关联参考方向 I 1与U 1为非关联参考方向1-2(a)图 P =20W 吸收 (b) 图 P =20W 提供(c)图 P =(－10)×(－2)=20W 吸收 (d) 图 P =10×(－2)=－20W 吸收1-3 （a ） U =IR =2×1.5=3V （b ） U =－IR =－（－2）×1.5=3V1-4 (b)U =10V 不变 (1) U －7+2.5×2=0 U =2V (2) 电流源 P 1=2.5×2=5W 吸收电压源 P 2=2.5×7=17.5W 提供 1-6(1) 电流 A 25.131==II =I 1+3=5A恒流源端电压 U =1.5I 1－3×1=1.5×2－3=0(2) 电压源 P 1=3I =3×5=15W 提供 电流源 P 2=01Ω电阻 W 91323=⨯=P 吸收+ + － － － － U =10V U =10V U =－10V U =10V － +U+ U U 1-- + －U1．5Ω电阻 W 65.1224=⨯=P 吸收 功率平衡1-7 I 1+I 2－I 3－I 4=0I 4=I 1+I 2－I 3=1.5+(－2.5)－3=－4A1-8I R =－I 1+I 2+I 3=－（－4）+3.5+1=8.5AI 5=I R +I 4=8.5+（－8）=0.5A1-9电流参考方向如图所示KVL 方程212211E E R I R I -=+1-10 (a) (b)U =E －IR U =－E+IR 1-11 mA 4.22312311=+=+=R R U ImA 8.08712422=+=+=R R U IU AB =I 2R 2﹣I 1R 1=0.8×7－2.4×3=－1.6V1-12KVL 方程01122S =---R I U R I U1-13 电源电动势 E = U O = 49.44V 电流 A 4.22048===R U IEE E2E 1 UR 2R 4I SR E内阻 Ω==-=-=6.04.244.14.24844.49O I U E R1-14 短路电流 A 4.826.044.49O ===R E I sh 6.2044.82N Sh ==I I （倍）1-15U 1=U －U N =120－110=10V 分压电阻 Ω===52101N I U R1-16 2W 、5k Ω电阻器额定电流 mA 2010523=⨯==R P I (1) 两个0.5W 、2.5k Ω电阻器串联，等效电阻5k Ω，满足阻值要求。

第1章电路的基本定律与分析方法【思1.1.1】(a) 图U ab＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。

(b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。

【思1.1.2】根据KCL定律可得(1) I2＝－I1＝－1A。

(2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。

【思 1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。

【思1.1.4】(a) 图U AB＝U1＋U2＝－2V，各点的电位高低为V C＞V B＞V A。

(b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。

(c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。

【思1.1.5】电路的电源及电位参考点如图1-1所示。

当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。

【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。

当S断开时，I＝1233+＝2mA，V B＝V C＝2×3＝6V。

(b) 当S闭合时，I＝－63＝－2A，V B＝－321+×2＝－2V。

当S断开时，I＝0，V B＝6－321+×2＝4V。

【思 1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。

当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。

第二部分《电工与电子技术基础》（第三版）练习题参考答案第一章直流电路1§ 1电路的基本概念一、填空题1．电流、电源、负载、控制装置、连接导线2．电源、负载、车架、电动机、金属机体3．电路原理、方框、印刷电路4．原理图、连接关系、实际大小、相互之间的位置关系5．矩形框、箭头、直线6．印刷电路7．搭铁二、判断题1.√2．√三、选择题1．（ B） 2 ．（ A）四、名词解释（本答案仅作参考）1．通路也称闭路，它是指电流从电源的正极沿着导线经过负载最终回到电源的负极，电流形成闭合路径。

这是电路的正常工作状态。

2．断路也称开路，它是指电路某处因某种需要或发生故障而断开，不能构成回路，此时电路中的电流为零。

3．指电路中的某元器件因内部击穿损坏或被导线直接短接等原因，电流未经该元器件或负载，直接从电源正极到达负极的现象。

短路通常是一种不正常现象，应尽量避免。

五、简答题1．电路图是指将电路中各元器件用图形符号表示，并用引线连接而成的关系图。

2．电路图能让我们简洁、直观地表达和了解电路的组成，便于分析电路的工作原理和1性能，便于电路的设计和安装。

现在，人们更可以借助计算机辅助设计，或进行虚拟的电路实验，更是极大地提高了工作效率。

3．从根本上说，方框图也是一种原理图。

不过它不是像原理图那样详细地绘制了电路中全部的元器件符号以及它们之间的连接方式，而只是简单地将电路按照功能划分为几个部分。

各部分用一个方框来代表，在方框中加上简单的文字或符号说明，方框间用直线或带箭头的直线连接，表示各个部分之间的关系。

1§ 2电流、电压及其测量一、填空题1．电荷有规则的定向移动称为电流。

2．电荷量、安培、安、 A3．直流、直流、DC4．稳恒直流5．脉动直流6．交变、交流、 AC7．直流电流表、直流电流、+、－8．交流电流表、交流电流、直流电流表、直流电流、串9．电压、 Uab10．伏特、 V11．电位、大地12．电动势、 E、伏特13．交流电压表、交流电压、直流电压表、直流电压14．化学能、电能、直15． 200 ～ 60016．存在于燃料与氧化剂中二、判断题1．×2．√3．√4．√5．×6．×2三、选择题1．（A） 2 ．（C） 3 ．（A） 4 ．（B）四、简答题1．电源的作用与水泵相似，它不断地将正电荷从电源负极经电源内部移向正极，从而使电源的正、负极之间始终保持一定的电位差（电压），这样电路中才能有持续的电流。

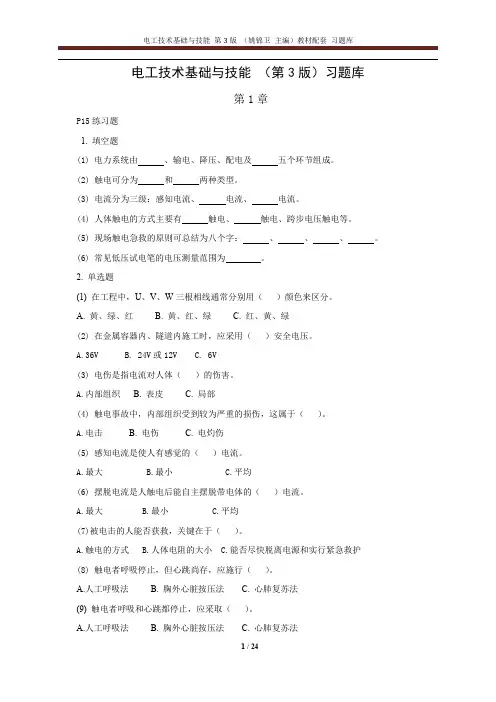

电工技术基础与技能（第3版）习题库第1章P15练习题1. 填空题(1) 电力系统由、输电、降压、配电及五个环节组成。

(2) 触电可分为和两种类型。

(3) 电流分为三级：感知电流、电流、电流。

(4) 人体触电的方式主要有触电、触电、跨步电压触电等。

(5) 现场触电急救的原则可总结为八个字：、、、。

(6) 常见低压试电笔的电压测量范围为。

2. 单选题(1) 在工程中，U、V、W三根相线通常分别用（）颜色来区分。

A.黄、绿、红B.黄、红、绿C.红、黄、绿(2) 在金属容器内、隧道内施工时，应采用（）安全电压。

A.36VB. 24V或12VC. 6V(3) 电伤是指电流对人体（）的伤害。

A.内部组织B.表皮C.局部(4) 触电事故中，内部组织受到较为严重的损伤，这属于（）。

A.电击B.电伤C.电灼伤(5) 感知电流是使人有感觉的（）电流。

A.最大B.最小C.平均(6) 摆脱电流是人触电后能自主摆脱带电体的（）电流。

A.最大B.最小C.平均(7)被电击的人能否获救，关键在于（）。

A.触电的方式B.人体电阻的大小C.能否尽快脱离电源和实行紧急救护(8) 触电者呼吸停止，但心跳尚存，应施行（）。

A.人工呼吸法B.胸外心脏按压法C.心肺复苏法(9) 触电者呼吸和心跳都停止，应采取（）。

A.人工呼吸法B.胸外心脏按压法C.心肺复苏法(10) 对触电者进行口对口人工呼吸操作时，需掌握在每分钟（）。

A. 8～10次B. 12～16次C. 20次(11) 胸外按压要以均匀速度进行，每分钟（）左右。

A. 80～100次B. 100～120次C. 大于120次（12）人体同时触及两相带电体所引起的触电事故，称为()。

A.单相触电B.两相触电C.接触电压触电(13) 低压试电笔检测电压的范围是（）。

A. 60～500VB. 800VC. 大于1000V（14）用低压试电笔区分相线与中性线时，当试电笔触及导线，氖管发亮的即为（）。

前言本人利用闲暇时间整理，陆国和主编，顾永杰修订，高等教育出版社出版出版的《电路与电工技术》（第三版）部分习题参考答案，本次所有电路图及电路模型全部采用AutoCAD 2007软件绘制，用Word 2003软件进行编辑。

由于课本当中，相量是在字母上方加一黑点表示，而在AutoCAD 2007软件当中，找不到合适的符号表示，于是采用在字母上方加一杠表示，同样在Word 2003软件当中，采用在字母上方加一向右箭头表示。

由于本人能力有限，在一些问题上认识不是很深入，处理也不够稳妥，欢迎广大读者朋友进行批评指正。

在这里，希望能够对你的学习有所裨益！山西大同大学机电工程学院17届本科生1 电路的基本概念和基本定律1.5试求图1.0.4所示电路支路电流x I 的大小。

图1.0.4解：电路中4条支路的电流均流进或流出结点O ，根据基尔霍夫电流定律KCL ，∑=0I ，有：0245=--+x I A A A ， ()A A I x 7245=-+=∴。

解：电路中3条支路的电流均流进或流出结点O ，根据基尔霍夫电流定律KCL ，∑=0I ，有：012=+-x I A A ， ()A A I x 112-=+-=∴。

1.6试求图1.0.5所示电路中各未知电流的大小。

图1.0.5解：电路中4条支路的电流均流进或流出结点O ，根据基尔霍夫电流定律KCL ，∑=0I ，有：421=-+-x I A A A ，()A A I x 3421=+-=∴。

解：电路中3条支路的电流均流进或流出结点A ，根据基尔霍夫电流定律KCL ，∑=0I ，有：07.04.01=--A I A x ， ()A A I x 3.07.04.01-=-=∴。

电路中4条支路的电流均流进或流出结点B ，根据基尔霍夫电流定律KCL ，∑=0I ，有：03.02.02.02=-+-A A I A x ， ()A A I x 1.03.02.02.02=-+=∴。

《电⼯与电⼦技术》习题册习题解答《电⼯与电⼦技术》习题与解答第⼆章：正弦交流电路、第三章：三相交流电路⼀、单项选择题*1．R 、L 串联的正弦交流电路如题1图所⽰，若u R =52sin(ωt+10°)V ，u L =52sin(ωt+100°)V ，则总电压u 为( B )。

A.5sin(ωt+45°)VB.10sin(ωt+55°)VC.52sin(ωt+110°)VD.102sin(ωt+70°)V*2．负载为三⾓形连接的三相电路，若每相负载的有功功率为30W ，则三相有功功率为( C )。

A. 0B.303WC. 90WD. 903W**3．某电感L 接于频率为50Hz 的正弦交流电路，设电感L=0.1H ，则该电感的感抗等于( C )。

A.3.14ΩB.0.032ΩC.31.4ΩD.314Ω*4．某三⾓形联接的纯电容负载接于三相对称电源上，已知各相容抗X c =6Ω，线电流为10A ，则三相视在功率( B )。

A.1800V AB.600V AC.600WD.1800W5．有关题5图⽰电路电流?I 的下列计算公式中，错误．．的是( B )。

A.RU RB.C j U C ω?C.C U C j ?ω D.)Cj R (Uω1+?6．三相对称负载星形接法，若电源线电压为380V ，线电流为10A ，每相负载的功率因数为0.5，则该电路总的有功功率为( C )。

A.1900WB.2687WC.3291WD.5700W *7．纯电感元件的正弦交流电路如题7图⽰，已知电源的⾓频率为ω，其U &与I &的正确关系是( B )。

A.L I j Uω-=&& B.L I j Uω=&& C.L 1Ij U ω-=&& D.L1I j U ω=&& 8．题8图⽰电路中，u=)180t sin(U m ?+ω，i=t sin I m ω则此电路元件是( B )。

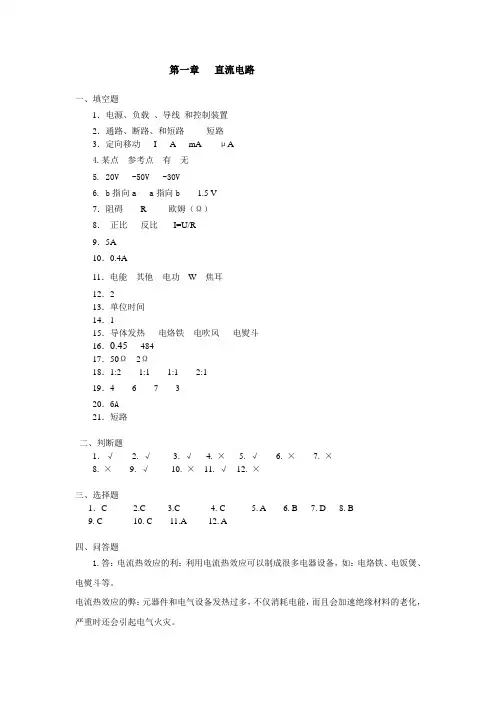

第一章直流电路一、填空题1．电源、负载、导线和控制装置2．通路、断路、和短路短路3．定向移动 I A mA μA4.某点参考点有无5. 20V -50V -30V6. b指向a a指向b 1.5 V7．阻碍 R 欧姆（Ω）8．正比反比 I=U/R9．5A10．0.4A11．电能其他电功 W 焦耳12．213．单位时间14．115．导体发热电烙铁电吹风电熨斗16．0.4548417．50Ω 2Ω18．1:2 1:1 1:1 2:119．4 6 7 320．6A21．短路二、判断题1．√ 2. √ 3. √ 4. × 5. √ 6. × 7. ×8. ×9. √ 10. × 11. √ 12. ×三、选择题1．C 2.C 3.C 4. C 5. A 6. B 7. D 8. B9. C 10. C 11.A 12. A四、问答题1.答：电流热效应的利：利用电流热效应可以制成很多电器设备，如：电烙铁、电饭煲、电熨斗等。

电流热效应的弊：元器件和电气设备发热过多，不仅消耗电能，而且会加速绝缘材料的老化，严重时还会引起电气火灾。

2. “220V ”表示这个灯泡的额定电压“40W ”表示这个灯泡的额定功率3．答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。

（2）电流表必须串接到被测量的电路中。

（3）电流必须从电流表的正端流入负端流出。

（4）选择合适的量程。

五、计算题1．解：（1）C 为参考点，则 U A =-3V-5V=-8VU B =-5VU C =0VU AB = U A - U B =-8V-(-5V)=-3VU BC = U B - U C =-5VU AC = U A - U C =-8V（2）以B 为参考点，则U A =-3V=-3VU B =0VU C =5VU AB = U A - U B =-3VU BC = U B - U C =0-（5）=-5VU AC = U A - U C =-3-（5）=-8V（3）从上面的结果可知：电位随着参考点的改变而改变；电压不随参考点的改变而改变。

《电工与电子技术》习题与解答电工电子教研室第一章：直流电路一、单项选择题1.如题1图，已知U=220V，I＝－1A，则元件消耗的功率P为（C）A.220WB.0WC.－220WD.不能确定*2.直流电路如题2图所示，电流I应等于（A）A.7AB.4AC.3AD.1A*3.如题3图，V i＝3V，则点1的电位φ1为（B）A.－6VB.1.5VC.3VD.－1.5V*4. 直流电路如题4图所示，U ab＝( C)A.－1VB.0VC.1VD.2V5．理想电流源的外接电阻逐渐增大，则它的端电压（A）A．逐渐升高B．逐渐降低C．先升高后降低D．恒定不变6．设60W和100W的电灯在220V电压下工作时的电阻分别为R1和R2，则R1和R2的关系为（A）A.R1＞R2B.R1=R2C.R1＜R2D.不能确定*7．电路如题7图所示，开关S从断开状态合上以后，电路中物理量的变化情况是（A）A.I增加B.U下降C.I1减少D.I不变*8．题8图所示电路，如电阻R1增大，则电流表○A的读数（A）A.增大B.减小C.不变D.不定题8图*9．一个由线性电阻构成的电器，从220V 的电源吸取1000W 的功率，若将此电器接到110V 的电源上，则吸取的功率为（ A ）A.250WB.500WC.1000WD.2000W10．题10图示电路中，A 、B 端电压 U ＝（ A ）A.－2VB.－1VC.2VD.3V11．题11图中电流I 为 （ C ）A.1AB.2AC.-1AD.-2A*12．直流电路如题12图所示，U ab 等于（ C ）A ．－2VB ．－1VC ．1VD ．2V13．把题13图1所示的电路用题13图2所示的等效电压源代替，该等效电压源的参数为( B )。

A.E 0=1V, R 0=2ΩB.E 0=2V, R 0=1ΩC.E 0=2V, R 0=0.5ΩD.E 0=1V, R 0=1Ω14．将题14图电路化简为一个电压源U S和电阻R S 串联的最简等效电路，其中U S 和R S 分别为 （ D ）A.U S =2V ，R S =1ΩB.U S =1V ，R S =2ΩC.U S =2V ，R S =0.5ΩD.U S =1V ，R S =0.5Ω15．在题15图示电路中，已知：E=9V ，I k =6mA ，当电压源E 单独作用时，通过R L 的电流是1mA ，那么当电压源E 和电流源I k 共同作用时，通过电阻R L 的题10图 题11图题15图题13图电流I L 是( A )。

电子电工技术第三版课后答案第一章习题答案1.1写出题图中有源支路的电压，电流关系式。

题图在题图中已知U2=2V,(1)求I,U1,U3,U4,U ac,(2)比较a,b,c,d,e各点电位的高低。

题图在题图所示电路中U ab题图0-3各端点的等效电阻，即各挡的电流表内阻，已知表头等效电阻R A=15kΩ,各分流电阻R1=100Ω，Ｒ2=400Ω，Ｒ3=500Ω。

+a2VΩ+a2Ω2Ω2Ω2Ωa3V22V24VΩΩ123题图两个额定值是110V,40W的灯泡能否串联后接到220V的电源上使用如果两个灯泡的额定电压相同，都是110V，而额定功率一个是40W，另一个是100W,问能否把这两个灯泡串联后接在200V 电源上使用,为什么电路如题图所示.试问ab支路是否有电压和电流题图题图中若(1)U=10V,I=2A,(2)U=10V,I=-2A。

试问哪个元件是吸收功率哪个元件是输出功率为什么题图 1.计算题图所示各电路的等效电阻．1.电路如题图所示,试求以下电路的电压U和电流I。

U U U U+－－(c)(a)(b)(d)1A20Ω20Ω1A20Ω在指定的电压u和电流i参考方向下,写出图所示各元件u和i 的约束方程．(a)(b)(c)(d)(e)求题图所示电路中的U1和U2.题图求题图中所示电路化成等值电流源电路。

(a)(b)(c)题图求题图中所示电路化成等值电压源电路。

+30VU－U30V+－10KΩu+20mH－u10μＦu －+U5V+－iI2A U+－4V1A2V1A2Ω6V6V3A(a(b)题图求题图所示电路的电流I和电压U。

题图求题图所示各电流源输出的功率。

题图求题图所示各电路源输出的功率。

题图4VΩ1V+U1A1A3V6V+9V+10V+（ａ）(b)题图电路如题图所示，已知，ｕs=100V,R1=2kΩ，R2=8kΩ，在下列3种情况下，分别求电压和电流i2,i3,(1)R3=8kΩ(2)R3=∞(开路),(3)R3=0(短路）试估算图示电路的、、和电压、。

电子电工技术第三版课后答案第一章习题答案1.1写出题图中有源支路的电压，电流关系式。

题图在题图中已知U2=2V,(1)求I,U1,U3,U4,U ac,(2)比较a,b,c,d,e各点电位的高低。

题图在题图所示电路中U ab题图0-3各端点的等效电阻，即各挡的电流表内阻，已知表头等效电阻R A=15kΩ,各分流电阻R1=100Ω，R2=400Ω，R3=500Ω。

+a2VΩ+a2Ω2Ω2Ω2Ωa3V22V24VΩΩ123题图两个额定值是110V,40W的灯泡能否串联后接到220V的电源上使用如果两个灯泡的额定电压相同，都是110V，而额定功率一个是40W，另一个是100W,问能否把这两个灯泡串联后接在200V 电源上使用,为什么电路如题图所示.试问ab支路是否有电压和电流题图题图中若(1)U=10V,I=2A,(2)U=10V,I=-2A。

试问哪个元件是吸收功率哪个元件是输出功率为什么题图 1.计算题图所示各电路的等效电阻.1.电路如题图所示,试求以下电路的电压U和电流I。

U U U U+－－(c)(a)(b)(d)1A20Ω20Ω1A20Ω在指定的电压u和电流i参考方向下,写出图所示各元件u和i 的约束方程.(a)(b)(c)(d)(e)求题图所示电路中的U1和U 2.题图求题图中所示电路化成等值电流源电路。

(a)(b)(c)题图求题图中所示电路化成等值电压源电路。

+30VU－U30V+－10KΩu+20mH－u10μF u －+U5V+－iI2A U+－4V1A2V1A2Ω6V6V3A(a(b)题图求题图所示电路的电流I和电压U。

题图求题图所示各电流源输出的功率。

题图求题图所示各电路源输出的功率。

题图4VΩ1V+U1A1A3V6V+9V+10V+（a）(b)题图电路如题图所示，已知，u s=100V,R1=2kΩ,R2=8kΩ,在下列3种情况下，分别求电压和电流i2,i3,(1)R3=8kΩ(2)R3=∞(开路),(3)R3=0(短路)试估算图示电路的、、和电压、。

电工电子技术基础与技能测试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。

A、正确B、错误正确答案：B2.正逻辑的与门等效于负逻辑的与门。

A、正确B、错误正确答案：B3.三相异步电动机能起动运行的首要条件是：在定子绕组中通入三相交流电产生旋转磁场。

A、正确B、错误正确答案：A4.低压电气按照电器动作性质不同可分为手动电器和自动电器。

A、正确B、错误正确答案：A5.二极管元件属于非线性电阻。

A、正确B、错误正确答案：A6.射极支路接入电阻是为了稳定静态工作点。

A、正确B、错误正确答案：A7.涡流现象是线圈的自感现象。

A、正确B、错误正确答案：B8.星形联结时线电流是相电流的倍。

A、正确B、错误正确答案：B9.电感量L是线圈的固有参数，其大小与线圈的匝数、尺寸和导磁材料有关。

B、错误正确答案：A10.在R-L-C串联电路中，、、的数值都有可能大于端电压。

A、正确B、错误正确答案：B11.纯电阻电路的有功功率为零。

A、正确B、错误正确答案：B12.根据电路放大原理，可以说任何放大电路都有功率放大作用。

A、正确B、错误正确答案：A13.二极管具有单向导电性。

A、正确B、错误正确答案：A14.电路在短路状态下，电源内阻上压降为零。

A、正确B、错误正确答案：B15.三相异步电动机点动控制电路不需要进行过载保护。

A、正确B、错误正确答案：A16.要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。

A、正确B、错误正确答案：A17.发射结正向偏置的晶体管一定工作在放大状态。

A、正确B、错误正确答案：B18.三相异步电动机的起动电流一般可达额定电流的4-7倍。

A、正确正确答案：A19.导体的电阻率仅由材料种类决定，与外加电压、通过的电流以及环境温度均无关。

A、正确B、错误正确答案：B20.改变电路中的电位参考点，各点的电位也随之改变。

电工电子技术基础与技能复习题含参考答案一、判断题（共100题，每题1分，共100分）1.交流电路中，容抗表示电容对交流电流的阻碍作用。

A、正确B、错误正确答案：A2.三相发电机各相绕组的始端和末端之间的电压称为相电压。

A、正确B、错误正确答案：A3.根据电路放大原理，可以说任何放大电路都有功率放大作用。

A、正确B、错误正确答案：A4.可用两手指轻压喉结一侧（或左或右）凹陷处的颈动脉有无搏动的方法判断触电者心跳是否停止。

A、正确B、错误正确答案：A5.组合逻辑电路的分析和设计是两个相反的过程。

A、正确B、错误正确答案：A6.晶体管可用较小电流控制较大电流。

A、正确B、错误正确答案：A7.在供电线路中，分别采用黄、绿、红三种颜色表示L1、L2、L3。

A、正确B、错误正确答案：A8.二极管加正向电压时一定导通。

A、正确B、错误正确答案：B9.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。

A、正确B、错误正确答案：B10.测量交流电压主要采用电磁式电压表，电压表必须与被测电路并联。

A、正确B、错误正确答案：A11.11010b=26d，其8421BCD码就是0010 0110。

其中，8421BCD码0010表示十进制数2，0110表示十进制数6。

A、正确B、错误正确答案：A12.二极管是线性元件。

A、正确B、错误正确答案：B13.时间继电器按照延时工作原理的不同，可分为电磁式、空气阻尼式、电动式、钟摆式和半导体式五种。

A、正确B、错误正确答案：A14.保护接地与保护接零的安全原理是完全相同的。

A、正确B、错误正确答案：B15.自动空气开关是低压配电网络中非常重要的电器，其仅具有动作后不需要更换元件的优点。

A、正确B、错误正确答案：B16.电路在短路状态下，电源内阻上压降为零。

A、正确B、错误正确答案：B17.为了有效地防止设备漏电事故的发生，电气设备可采用接地和接零双重保护。

A、正确B、错误正确答案：B18.电子元件在检验时只要功能OK，外观无关紧要。
