(完整版)高分子第二章习题参考答案

高分子化学第二章习题参考答案思考题1、简述逐步聚合和缩聚、缩合和缩聚、线形缩聚和体形缩聚、自缩聚和共缩聚的关系。

参考答案：2、略举逐步聚合的反应基团类型和不同官能团的单体类型5例。

参考答案：逐步聚合的反应基团类型：羧基；羟基；氨基；酰氯基；异氰酸酯基；环氧基；酚羟基。

羧基可以与羟基、氨基反应；羟基可以与酰氯基、异氰酸酯基；环氧基反应；氨基可以与羧基、酰氯基和异氰酸酯基反应。

3、己二酸与下列化合物反应，哪些能形成聚合物a、乙醇；b、乙二醇；c、甘油；d、苯胺；e、己二胺参考答案：己二酸可以与乙二醇、甘油、己二胺反应形成聚合物。

4、写出并描述下列缩聚反应所形成的聚酯结构，b-d聚酯结构与反应物配比有无关系参考答案：a、HO—RCOOH以为重复单元的线形聚酯。

b、HOOCRCOOH＋HOR’OH等摩尔比时得为重复单元的线形聚酯。

所得的数均聚合度Xn 与两官能团摩尔数之比r（r≤1）和反应程度P之间有：关系。

c、HOOCRCOOH＋R“（OH）3两基团等摩尔比时可形成体型网状结构，当羧基远大于羟基时，得到羧端基的低聚物，当羧基远小于羟基时，得到羟端基的低聚物。

d、HOOCRCOOH＋ HOR’OH＋R“（OH）3两基团等摩尔比时可形成体型网状结构当羧基远大于羟基时，得到羧端基的低聚物，当羧基远小于羟基时，得到羟端基的低聚物。

5、下列多对单体进行线型缩聚：己二酸和己二醇，己二酸和己二胺，己二醇和对苯二甲酸，乙二醇和对苯二甲酸，己二胺和对苯二甲酸，简明点出并比较缩聚物的性能特征。

参考答案：己二酸和己二醇的缩聚物比己二酸和己二胺的缩聚物的熔点低，强度小，其原因是前者缩聚物之间没有氢键；己二酸和己二醇的缩聚物比己二醇和对苯二甲酸缩聚物的熔点低，强度小，其原因是后者分子链中引入了苯环；己二酸和己二醇的缩聚物比乙二醇和对苯二甲酸缩聚物的熔点低，强度小，其原因是后者分子链中引入了苯环，而且后者的乙二醇比己二醇的碳原子数小；己二醇和对苯二甲酸的缩聚物比己二胺和对苯二甲酸缩聚物的熔点低，强度小，其原因是后者分子链中有酰胺键，分子链间有氢键。

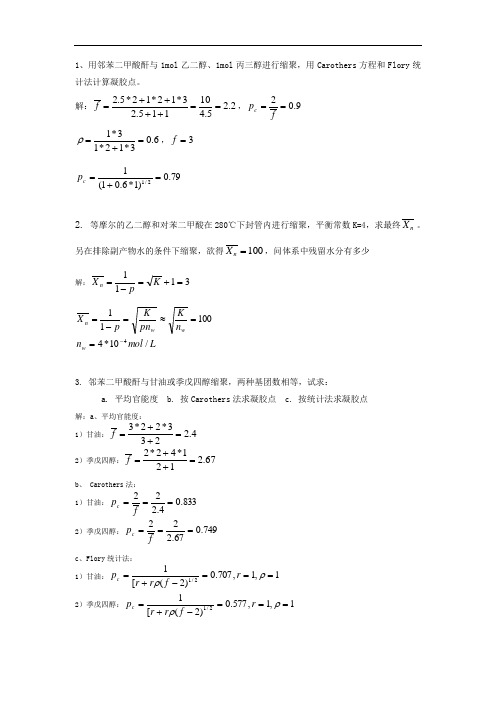

有机高分子第二章作业答案(共3页)-本页仅作为预览文档封面，使用时请删除本页-1、用邻苯二甲酸酐与1mol 乙二醇、1mol 丙三醇进行缩聚，用Carothers 方程和Flory 统计法计算凝胶点。

解：2.25.410115.23*12*12*5.2==++++=f ，9.02==fp c 6.03*12*13*1=+=ρ，3=f 79.0)1*6.01(12/1=+=c p2. 等摩尔的乙二醇和对苯二甲酸在280℃下封管内进行缩聚，平衡常数K=4，求最终n X 。

另在排除副产物水的条件下缩聚，欲得100=n X ，问体系中残留水分有多少？解：3111=+=-=K pX n Lm ol n n K pn K pX w w w n /10*4100114-==≈=-=3. 邻苯二甲酸酐与甘油或季戊四醇缩聚，两种基团数相等，试求：a. 平均官能度b. 按Carothers 法求凝胶点c. 按统计法求凝胶点解：a 、平均官能度：1）甘油：4.2233*22*3=++=f 2）季戊四醇：67.2121*42*2=++=f b 、 Carothers 法：1）甘油：833.04.222===f p c 2）季戊四醇：749.067.222===f p c c 、Flory 统计法：1）甘油：1,1,707.0)2([12/1===-+=ρρr f r r p c2）季戊四醇：1,1,577.0)2([12/1===-+=ρρr f r r p c4. 等摩尔二元醇和二元酸缩聚，另加醋酸%，p=或时聚酯的聚合度多少？解：假设二元醇与二元酸的摩尔数各为1mol ，则醋酸的摩尔数为。

N a =2mol ，N b =2mol ，015.0'=b N mol985.0015.0*2222,=+=+=b b aN N N r 当p=时，88.79995.0*985.0*2985.01985.01211=-++=-++=rp r r X n 当p=时，98.116999.0*985.0*2985.01985.01211=-++=-++=rp r r X n5. 用2mol 羟基酸（HORCOOH ）为原料进行缩聚反应，另外加乙酸，如果反应进行到p=时，所得产物的聚合度是多少？98.002.0*222=+=r ，5099.0*98.0*298.0198.01211=-++=-++=rp r r X n1. 反应程度：参加反应的官能团与起始官能团总数之比。

高分子化学第二章课后作业（共100分）1、简述逐步聚合的实施方法。

（10分）答案：2、影响线形缩聚物聚合度的因素有哪些？两单体非等化学计量，如何控制聚合度？（10分）备注：影响线形缩聚物聚合度中的第四个因素（反应条件）未回答的也可以给予满分。

另外批改时注意两单体非等化学计量的公式（应该有部分写成两单体等化学计量公式）3、己二酸与下列化合物反应，哪些能形成聚合物并说明原因。

（10分）A.乙醇B.乙二醇C.甘油D.苯胺E.己二胺答案：己二酸（f=2）为2官能度单体，因此能与己二酸形成聚合物的化合物有：乙二醇（f=2）、甘油（f=3）、己二胺（f=2）。

其中与乙二醇（f=2）、己二胺（f=2）形成线形缩聚物，与甘油（f=3）形成体形缩聚物。

答案解释：4、聚酯化和聚酰胺化的平衡常数有何差别？对缩聚条件有何影响？（10分）答案：(1)聚酯化反应平衡常数小，K=4，低分子副产物水的存在限制了聚合物分子量的提高，对聚合反应的条件要求较高，反应须在高温和高真空条件下进行，体系中水的残留量应尽量低，这样才能得到高聚合度的聚合物。

（2）聚酰胺化反应平衡常数中等，K=300-400,水对分子量有所影响，对聚合反应的条件要求相对温和。

聚合早期，可在水介质中进行；聚合后期，须在一定的减压条件下脱水，提高反应程度。

5、分别按Carothers法和Flory统计法计算下列混合物的凝胶点：（10分）（1）邻苯二甲酸酐和甘油按照摩尔比为1.5:0.98进行缩聚（2）邻苯二甲酸酐、甘油、乙二醇按照摩尔比为1.5:0.99:0.002进行缩聚答案：（1）Carothers法：邻苯二甲酸酐（f=2）官能度为2，甘油（f=3）官能度为3，邻苯二甲酸酐和甘油按照摩尔比为1.5：0.98进行缩聚的情况下，属于两基团不相等平均官能度=（2*3*0.98）/(1.5+0.98)=2.371，凝胶点=2/2.371=0.844Flory统计法：由题可知甘油（f=3）官能度为3，则支化单元分率ρ=1，基团比r=（0.98*3）/ (1.5*2)=0.98,f=3则凝胶点=1/[0.98+0.98*1*(3-2)]1/2=0.714（2）Carothers法：邻苯二甲酸酐（f=2）官能度为2，甘油（f=3）官能度为3，乙二醇（f=2）官能度为2，邻苯二甲酸酐、甘油、乙二醇按照摩尔比为1.5:0.99:0.002进行缩聚的情况下，属于两基团不相等平均官能度=2*（0.99*3+0.002*2）/(1.5+0.99+0.002)=2.387，凝胶点=2/2.387=0.838Flory统计法：由题可知甘油（f=3）官能度为3，则支化单元分率ρ=0.99*3/(0.99*3+0.002*2) =0.999，基团比r=（0.99*3+0.002*2）/(1.5*2)=0.991,f=3则凝胶点=1/[0.991+0.991*0.999*(3-2)]1/2=0.71解题思路：（1）首先判断该体系是属于两基团数相等还是两基团数不等；（2）Carothers法：根据体系的类型选择合适的公式计算出平均官能度，进而计算出凝胶点；（3）Flory统计法：根据体系的类型，得到官能度f为多少（此处注意与平均官能度不是一个概念，官能度f为多官能度单体的官能度），选择合适的公式计算出支化单元分率、基团比，进而计算出凝胶点。

第二章缩聚和逐步聚合思考题2.1简述逐步聚合和缩聚、缩合和缩聚、线形缩聚和体形缩聚、自缩聚和共缩聚的关系和区别。

解(1)逐步聚合和缩聚逐步聚合反应中无活性中心，通过单体中不同官能团之间相互反应而逐步增长，每步反应的速率和活化能大致相同。

缩聚是指带有两个或两个以上官能团的单体间连续、重复进行的缩合反应，缩聚物为主产物，同时还有低分子副产物产生，缩聚物和单体的元素组成并不相同。

逐步聚合和缩聚归属于不同的分类。

按单体—聚合物组成结构变化来看，聚合反应可以分为缩聚、加聚和开环三大类。

按聚合机理，聚合反应可以分成逐步聚合和连锁聚合两类。

大部分缩聚属于逐步聚合机理，但两者不是同义词。

(2)缩合和缩聚缩合反应是指两个或两个以上有机分子相互作用后以共价键结合成一个分子，并常伴有失去小分子(如水、氯化氢、醇等)的反应。

缩聚反应是缩合聚合的简称，是指带有两个或两个以上官能团的单体间连续、重复进行的缩合反应，主产物为大分子，同时还有低分子副产物产生。

l-1、1-2、1-3等体系都有一种原料是单官能度，只能进行缩合反应，不能进行缩聚反应，缩合的结果，只能形成低分子化合物。

醋酸与乙醇的酯化是典型的缩合反应，2-2、2-3等体系能进行缩聚反应，生成高分子。

(3)线形缩聚和体形缩聚根据生成的聚合物的结构进行分类，可以将缩聚反应分为线形缩聚和体形缩聚。

线形缩聚是指参加反应的单体含有两个官能团，形成的大分子向两个方向增长，得到线形缩聚物的反应，如涤纶聚酯、尼龙等。

线形缩聚的首要条件是需要2-2或2官能度体系作原料。

体形缩聚是指参加反应的单体至少有一种含两个以上官能团，并且体系的平均官能度大于2，在一定条件下能够生成三维交联结构聚合物的缩聚反应。

如采用2-3官能度体系(邻苯二甲酸酐和甘油)或2-4官能度体系(邻苯二甲酸酐和季戊四醇)聚合，除了按线形方向缩聚外，侧基也能缩聚，先形成支链，进一步形成体形结构。

(4)自缩聚和共缩聚根据参加反应的单体种类进行分类，可以将缩聚反应分为自缩聚、混缩聚和共缩聚。

第二章参考答案3. 己二酸与下列化合物反应，那些能形成聚合物？解：己二酸为2官能度单体，f =2。

a. 乙醇：2-1体系不能形成聚合物，生成己二酸二乙酯。

b. 乙二醇：2-2体系形成线形聚合物，即聚己二酸乙二醇酯。

c. 甘油：2-3体系形成体型聚合物。

d. 苯胺：2-1体系不能形成聚合物，生成己二酰二苯胺。

e. 己二胺：2-2体系形成线形聚合物，即己二酰二胺或称尼龙-66。

5. 下列多对单体进行线形缩聚：己二酸和己二醇。

己二酸和己二胺，己二醇和对苯二甲酸，己二胺和对苯二甲酸。

简明给出并比较缩聚物的性能特征。

⑴. 己二酸和己二醇：形成线形聚酯。

分子中无氢键，且分子柔软，所以，聚合物的熔点低，强度小，且不耐溶剂，易水解，不能用作结构材料。

但可作为聚氨酯的预聚物、药物载体、可降解的缝合线等。

⑵. 己二酸和己二胺：形成线形聚酰胺，即尼龙-66。

其有较高的结晶度、熔点和强度，可以用作高强度的合成纤维和工程塑料。

⑶. 己二醇和对苯二甲酸：形成线形芳香聚酯，即涤纶聚酯，苯环的存在，提高了聚酯的刚性、强度和熔点，亚乙基赋予聚酯的柔性，使涤纶聚酯成为合成纤维的第一大品种。

⑷. 己二胺和对苯二甲酸：形成半芳胺，即尼龙-6T，其热稳定性好，熔点高。

6. 简述线形缩聚中的成链和成环倾向。

选定下列单体中的m值，判断其成环倾向。

在线形缩聚时，单体及中间产物有成环倾向，一般，五、六元环的结构比较稳定，易成环；另外单体浓度对成环倾向也有影响，因成环是单分子反应，缩聚是双分子反应，因此，低浓度有利于成环，高浓度有利于线形缩聚而成链。

⑴. 氨基酸：当1m时，经双分子缩合后，易形成六元环。

甘氨酸形成=甘氨酸酐。

当2m时，经消去反应，可能形成丙烯酸。

=当43orm=时，分子内形成酰胺后，易形成五、六元环。

当5m时，主要形成线形聚合物。

≥⑵. 乙二醇与二元酸：不易成环，主要形成线形聚合物。

7. 简述线形缩聚的逐步机理，以及转化率与反应程度的关系。

1、用邻苯二甲酸酐与1mol 乙二醇、1mol 丙三醇进行缩聚，用Carothers 方程和Flory 统计法计算凝胶点。

解：2.25.410115.23*12*12*5.2==++++=f ，9.02==fp c 6.03*12*13*1=+=ρ，3=f 79.0)1*6.01(12/1=+=c p2. 等摩尔的乙二醇和对苯二甲酸在280℃下封管内进行缩聚，平衡常数K=4，求最终n X 。

另在排除副产物水的条件下缩聚，欲得100=n X ，问体系中残留水分有多少 解：3111=+=-=K pX n Lmol n n K pn K pX w w w n /10*4100114-==≈=-=3. 邻苯二甲酸酐与甘油或季戊四醇缩聚，两种基团数相等，试求：a. 平均官能度b. 按Carothers 法求凝胶点c. 按统计法求凝胶点解：a 、平均官能度：1）甘油：4.2233*22*3=++=f 2）季戊四醇：67.2121*42*2=++=f b 、 Carothers 法：1）甘油：833.04.222===f p c 2）季戊四醇：749.067.222===f p c c 、Flory 统计法：1）甘油：1,1,707.0)2([12/1===-+=ρρr f r r p c 2）季戊四醇：1,1,577.0)2([12/1===-+=ρρr f r r p c4. 等摩尔二元醇和二元酸缩聚，另加醋酸%，p=或时聚酯的聚合度多少解：假设二元醇与二元酸的摩尔数各为1mol ，则醋酸的摩尔数为。

N a =2mol ，N b =2mol ，015.0'=b N mol985.0015.0*2222,=+=+=b b aN N N r 当p=时，88.79995.0*985.0*2985.01985.01211=-++=-++=rp r r X n 当p=时，98.116999.0*985.0*2985.01985.01211=-++=-++=rp r r X n5. 用2mol 羟基酸（HORCOOH ）为原料进行缩聚反应，另外加乙酸，如果反应进行到p=时，所得产物的聚合度是多少98.002.0*222=+=r ，5099.0*98.0*298.0198.01211=-++=-++=rp r r X n1. 反应程度：参加反应的官能团与起始官能团总数之比。

《高分子化学与物理》第2章习题答案1、(1)逐步聚合：单体转化为高分子是逐步进行的，即单体官能团间可相互反应而逐步增长。

（2）缩合聚合：由带有两个或两个以上官能团的单体之间相互作用，生成高分子物质，同时析出小分子。

（3）官能团等活性：在一定聚合度范围内，官能团活性与聚合物分子量大小无关。

（4）线形缩聚：参加反应的单体都含有两个官能团，反应中形成的大分子向两个方向增长，得到线型聚合物的一类反应。

(5)体型缩聚：参加反应的单体中至少有一种单体含有两个以上的官能团，切体系平均官能度大于2，反应中大分子向三个方向增长，得到体型结构聚合物的一类反应。

（6）凝胶点：开始出现凝胶瞬间的临界反应程度。

（7）转化率：参加反应的单体量站起始单体量的分数。

（8）反应程度：参与反应的基团数占起始基团的分数。

（9）界面缩聚：参加聚合反应的两种单体分别溶于互不相溶的两种溶剂中，在相界面处单体进行的缩聚反应。

2. （1）H 2N(CH 2)5COOHNH(CH 2)5COnn +(n -1)H 2O（2）HOCH 2CH 2OH +HOOC(CH 2)4COOHn n OCH 2CH 2O 2)4COOn(2n -1)H 2O +（3）n OCN(CH 2)6NCO +n HO(CH 2)4OH(CH 2)6H NH NCOO O(CH 2)4On（4）n HO(CH 2)5COOH2)5COn +(n -1)H 2O3、n X =200n X =，K=432代入，可得：224320.0108200w n K n X === 4、计算等物质的量的对苯二甲酸与乙二醇的反应体系，11X P=-，聚对苯二甲酸乙二醇酯结构单元的分子量为M 0=192，11n X P=-，0n n M M X =，各反应程度时的平均聚合度和分子量见下表。

5、n X =50n X =，K =4.9代入，可得：3224.9 1.961050w n K n X -===⨯ 6、由112n r X r rP +=+-，10.996210.0022a b c N r N N ===++⨯当P=0.95时，n X =20；当P=0.98时，n X =46；当P=0.99时，n X =83 7、（1）2*33*22.432a ab b a b f N f N f N N ++===++f ＞2，该体系可以发生交联，凝胶点：220.8332.4c P f ==≈ （2）3×2＞1.95×3，邻苯二甲酸过量，两官能团不等当量，22*3*1.952.363 1.95b b a b f N f N N ==≈++凝胶点：220.8472.36c P f ==≈ （3）2()2*(1.95*32*0.002)2.3643 1.950.002a a c c abc f N f N f N N N ++==≈++++f ＞2，该体系可以发生交联，凝胶点：220.8472.36c P f==≈ 8、2-官能度体系、2-2官能团体系能发生缩聚时，能生成线型聚合物。

第二章 逐步聚合反应1．要说明什么是均缩聚、混缩聚、共缩聚？各举一例。

答：只有一种单体进行的缩聚称为均缩聚，如ε-氨基己酸的缩聚反应；由两种皆不能独自缩聚的具有不同功能基的单体参加的缩聚反应称为混缩聚，如己二胺与己二酸的反应；如在均缩聚中加入另一单体进行缩聚或在混缩聚中加入第三单体混缩聚，则称为共缩聚，如苯二甲酸、乙二醇、丙三醇的缩聚反应。

2. 解释下列名词：官能团等活性理论；（2）凝胶点；（3）反应程度和转化率；（4）平均官能度。

答：（1）不同大小的分子上的官能基具有相同的反应能力，这就是官能团等活性理论；凝胶时的反应程度叫凝胶点；反应程度指反应了的官能团数与起始官能团数之比；转化率指反应了的单体分子数与起始单体分子数之比；平均官能度指体系中可能反应的官能团总数被体系分子总数所除而得。

3．胺和己二酸合成聚酰胺，分子量约15000，转化率99.5%，若己二胺过量，试计算原料比，产物端基是什么？ 答： M 0 = (114 +112) / 2 =113， Xn =15000 /113 =132.7， P = 0.995 Xn = 1+r / (1+r-2rp ) r = 0.995 ， 已知胺基过量，则己二胺和己二酸投料比为1：0.995， 端羧基数= Na (1-P )， 端胺基数= Nb- NaP =Na/r –NaP =Na(1/r-P )， 端胺基数/ 端羧基数= (1/r-P) / (1-P)= (1/0.995-0.995) /(1-0.995)=24．等摩尔比的二元醇和二元酸为原料于某温度下进行封管均相聚合，试问该产品最终的Xn 是多少？已知该温度下反应平衡常数为4。

答： K = p ×n / (1-p)2，在封管体系中，n = p , K = p 2 / (1-p)2 ,p = K 1/2 / (K 1/2+ 1)=0.67， Xn =1 / (1-p)=K 1/2 + 1 = 35．摩尔比的己二胺和己二酸于220℃下进行缩聚反应，已知该温度下K 为365。

高分子物理习题答案高分子物理习题答案【篇一：高分子物理第二章习题答案】一、概念1、构象：由于单键的内旋转而产生的分子中原子在空间位置上的变化叫构象。

而构型指2、构型：分子中由化学键所固定的原子在空间的几何排列。

3、均方末端距：高分子链的两个末端的直线距离的平方的平均值。

4、链段：链段是由若干个键组成的一段链作为一个独立动动的单元，是高分子链中能够独立运动的最小单位。

5、全同立构：取代基全部处于主链平面的一侧或者说高分子全部由一种旋光异构单元键接而成。

6、无规立构：当取代基在平面两侧作不规则分布或者说两种旋光异构体单元完全无规键接而成。

二、选择答案1、高分子科学诺贝尔奖获得者中，（ a ）首先把“高分子”这个概念引进科学领域。

a、h. staudinger,b、k.ziegler, g.natta,c、p. j. flory,d、h. shirakawa2、下列聚合物中，（ a ）是聚异戊二烯(pi)。

ch2c3chchoc6h4ocochchona、 c、ch b、nccnh6hnhn ch d、3、链段是高分子物理学中的一个重要概念，下列有关链段的描述，错误的是（ c）。

a、高分子链段可以自由旋转无规取向，是高分子链中能够独立运动的最小单位。

b、玻璃化转变温度是高分子链段开始运动的温度。

d、聚合物熔体的流动不是高分子链之间的简单滑移，而是链段依次跃迁的结果。

4、下列四种聚合物中，不存在旋光异构和几何异构的为（ b ）。

a、聚丙烯，b、聚异丁烯，c、聚丁二烯，d、聚苯乙烯5、下列说法，表述正确的是（ a ）。

a、工程塑料abs树脂大多数是由丙烯腈、丁二烯、苯乙烯组成的三元接枝共聚物。

b、abs树脂中丁二烯组分耐化学腐蚀，可提高制品拉伸强度和硬度。

c、abs树脂中苯乙烯组分呈橡胶弹性，可改善冲击强度。

d、abs树脂中丙烯腈组分利于高温流动性，便于加工。

6、下列四种聚合物中，链柔顺性最好的是（ c ）。

高分子物理习题集-答案适用：高分子专业班级第二章 高分子溶液4．什么是Θ温度？如何测定Θ温度？若温度高于、等于和低于Θ温度时，试分别讨论高分子溶液的热力学性质及高分子在溶液中的形态。

答：（1）当112χ→时，高分子溶液可以视为理想溶液，Flory 导出()112-=-1-T θχκφ当T θ→时，112χ→，此时的温度称为Θ温度。

（0.4）（2）测定Θ温度的方法有：渗透压法和外推法。

（0.3）（3）当T ＞θ时，1E μ∆＜0.说明高分子溶液比理想溶液更倾向于溶解，也就是说，高分子链在T ＞θ时的溶液中由于溶剂化作用而扩张。

T=θ时， 1E μ∆=0。

即高分子溶液符合理想溶液的规律，高分子链此时是溶解的，但是链不溶胀也不紧缩。

T ＜θ时，1E μ∆＞0,。

链会紧缩，溶液发生沉淀。

（0.3）6．在室温下，有无溶剂可以使下列各高聚物溶解？为什么？A ．聚乙烯B ．聚丙烯C ．聚丙烯腈D ．聚酰胺（尼龙-6）E ．聚苯乙烯F ．PMMAG ．聚对苯二甲酸乙二酯H ．硫化橡胶I ．固化的环氧树脂 答：A ．聚乙烯，结晶聚合物，非极性，在室温下无溶剂可溶B ．聚丙烯，同上C ．聚丙烯腈，极性结晶高聚物，室温下可溶于极性溶剂D ．聚酰胺（尼龙-6），结晶聚合物，极性，在室温下有溶剂可溶E ．聚苯乙烯，非晶聚合物，非极性，在室温下有溶剂可溶F ．PMMA ，极性非晶聚合物，分子堆砌松散，室温下可溶于极性溶剂G ．聚对苯二甲酸乙二酯，同DH ．硫化橡胶，分子间交联，无溶剂可溶，可溶胀I ．固化的环氧树脂，同H7、35℃时，环己烷为聚苯乙烯（无规立构）的θ溶剂。

现将300mg 聚苯乙烯（ρ=1.05 g/cm 3，Mn=1.5×105）于35℃溶于150ml 环己烷中，试计算：（1）第二维利系数A2；（2）溶液的渗透压。

答：（1）θ溶液，所以A2=0（2）θ溶液中1RT C M∏=，所以 33353008.314(/)30810(/)15034.2/34.21.510/J K mol K g m C RT J m Pa M g mol⎛⎫⨯⨯⨯ ⎪⎝⎭∏====⨯ （1J=1N .m ）8、 解释产生下列现象的原因：(1)聚四氟乙烯至今找不到合适的溶剂．(2)硝化纤维素难溶于乙醇或乙醚，却溶于乙醇和乙醚的混合溶剂中．(3)纤维素不能溶于水，却能溶于铜铵溶液中．（1）原因有二，一是其2/13)/cal （6.2cm =δ，很难找到δ这么小的溶剂；二是其熔点高达327℃，熔点以上体系具有高黏度，对于非极性结晶性高分子要求升温到接近熔点，没有适当溶剂既能δ相近又能有高沸点。
