低压电容器配套专用电抗器

上海民恩电气有限公司无功补偿柜用低压串联电抗器系列产品型号众多，有线绕和箔绕两种，均可根据客户实际需要设计加工。

我公司设计的电抗器可以配套各种国内外品牌电容器，性能稳定，质量可靠；我们也可以根据您提供的技术参数，技术要求非标设计加工。

我公司向客户保证每一台产品出厂前均经过检测合格后才包装发出，请您放心购买！如有疑问可联系我们！常用民恩滤波补偿电抗器型号：ＣＫＳＧ，ＬＫＳＧ，ＣＫＤＧ，ＬＫＤＧ，ＭＥ／ＬＫＳＧ；电容器型号：ＢＳＭＪ，ＢＫＭＪ，ＢＺＭＪ，ＡＳＭＪ等；电抗率常用６％，７％，１２％，１４％；不常用的电抗率１％，４．５％，５％，１３％等。

如有疑问请您咨询技术。

串联电抗器型号CKSG-3.6/0.45-6%型式Type低压串联电抗器电抗率Reactor 6%电抗器容量Rated power 3.6kvar 联结Connection 串联电压Se.Vol0.45KV 电流Se.Cur 72.1A 相数Number of phases 三相频率Frequency 50Hz 电感量Inductance 0.733mH 温升Temperature rise ＜65K 冷却方式Cooling Type 自冷品牌Brand 上海民恩配套电容器容量60kvar 配套电容电压0.45KV 质保期Warranty period一年三包服务售后维护终身免费维护一.CKSG-3.6/0.45-6%串联电抗器型号含义（标示图）CK S G-3.6/0.45-6%额定电抗率6%（抑制5次7次谐波）系统额定电压0.45KV额定容量 3.6kvar干式铁芯自然冷却三相串联串联电抗器抑制5次7次谐波的民恩滤波补偿电抗器改如何选择呢？根据我公司多年为客户选配电抗器的经验得出以下结论；K值取4.5%~7%针对5次7次谐波抑制效果比较好，但是考虑到安全问题通常电抗率会选到6%或者7%。

这样也是因为离谐振点稍微远些。

包括国内外很多品牌电抗率都选择在7%.加装电抗器的目的是吸收抑制电网中的5次7次谐波；例如：CKSG-3.6/0.45-6%电抗率选择6%也是这个原因。

上海民恩电气有限公司咨询热线：158********，QQ:969827336刘经理我公司主营电容补偿柜用高低压电抗器；产品型号众多，均可根据客户实际需要设计加工。

我公司设计的电抗器可以配套各种国内外品牌电容器，我们也可以根据您提供的技术参数，技术要求非标设计加工。

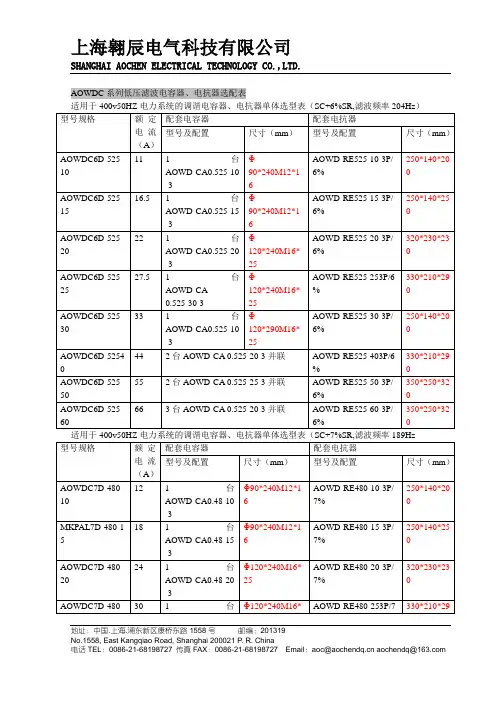

以下是国产40kvar电容器配套用的低压串联电抗器技术参数供您参考1依据标准：GB/T10229-1988JB5346-1998串联电抗器标准2电抗器型号：CKSG-2.4/0.45-6%3电抗器品牌：上海民恩4额定容量：2.4kVar5相数：三相6频率：50HZ7系统额定电压：0.4KV8配套电容器额定电压:0.45KV9配套电容器额定容量:40kvar电容器型号：BSMJ0.45-40-310电抗器额定端电压:15.6V11额定电抗率:6%，电抗率可选7%12额定电流：51.3A13额定电感量：0.968mH14最大工作电流:69A15噪声:小于45dBA16额定电流时的温升：小于65K17最大工作电流时的温升:小于95K18绝缘水平:3KV/min19三相电抗器任意两相电抗器值之差：不大于±3% 20绝缘材料耐热等级:F/H级21冷却方式：AN22使用条件：户内23海拔高度:2000m24环境温度:-25℃～+45℃25外形尺寸:240L*160W*230H26安装孔尺寸：150A*110B27单位：mm28材质：铜包，铝包（客户自选）29包装：木箱30质保期：1年31售后：免费技术咨询，技术指导，安装指导32货期：3个工作日，税票：开17%增值税发票33价格：请咨询我公司40kvar电容器配套专用电抗器-电抗器尺寸图：40kvar电容器配套专用电抗器-电抗器的作用：电容器接入串联电抗器，电容器电压升高系数-K=1d1如K=6%1.0610.061≈-d=即运行电压升高6%，工作电流也随之大约6%。

运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

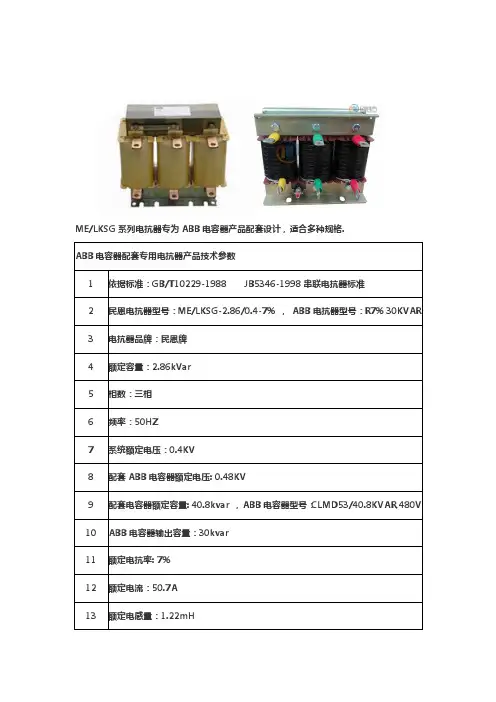

上海民恩电气有限公司电话：158********QQ：969827336刘先生ME/LKSG系列电抗器专为ABB电容器产品配套设计，适合多种规格.ABB电容器配套专用电抗器产品技术参数1依据标准：GB/T10229-1988JB5346-1998串联电抗器标准2民恩电抗器型号：ME/LKSG-2.86/0.4-7%，ABB电抗器型号：R7%30KVAR 3电抗器品牌：民恩牌4额定容量：2.86kVar5相数：三相6频率：50HZ7系统额定电压：0.4KV8配套ABB电容器额定电压:0.48KV9配套电容器额定容量:40.8kvar，ABB电容器型号：CLMD53/40.8KVAR,480V 10ABB电容器输出容量：30kvar11额定电抗率:7%12额定电流：50.7A13额定电感量：1.22mH14最大工作电流:68.5A15噪声:小于45dBA16铁芯温升：小于85K17线圈温升:小于95K18绝缘水平:3KV/min19三相电抗器任意两相电抗器值之差：不大于±3%20绝缘材料耐热等级:F/H级21冷却方式：AN22使用条件：户内23海拔高度:2000m24环境温度:-25℃～+45℃25外形尺寸:240L*160W*230H26安装孔尺寸：150A*110B27单位：mmABB电容器配套专用电抗器产品概述该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联。

当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。

电抗器与电容器相串联后，能有效地抑制电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地减小合闸涌流及操作过电压，保证了电容器的安全运行。

ABB电容器配套专用电抗器电抗器尺寸图：ABB电容器配套专用电抗器结构特点1.铁心采用优质低损耗冷轧硅钢片，铁心柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，气隙间及铁饼与铁轭间采用耐高温高强度粘接剂粘接，以保证电抗气隙在运行过程中不发生变化，同时有效减少铁芯饼之间的震动，从而降低噪升。

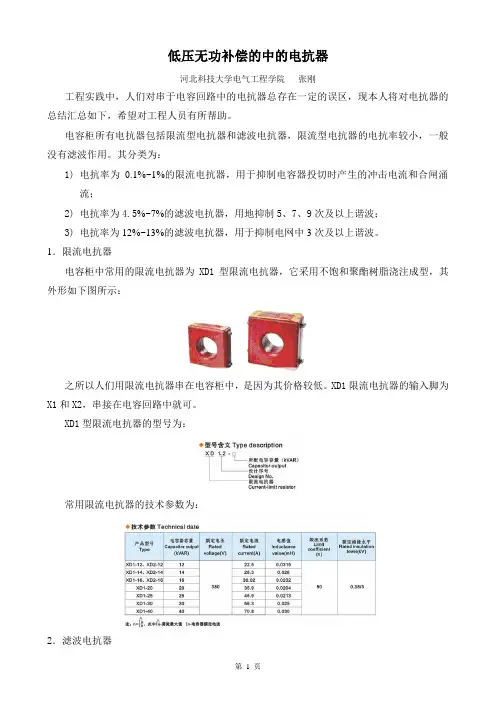

低压无功补偿的中的电抗器河北科技大学电气工程学院张刚工程实践中，人们对串于电容回路中的电抗器总存在一定的误区，现本人将对电抗器的总结汇总如下，希望对工程人员有所帮助。

电容柜所有电抗器包括限流型电抗器和滤波电抗器，限流型电抗器的电抗率较小，一般没有滤波作用。

其分类为：1)电抗率为0.1%~1%的限流电抗器，用于抑制电容器投切时产生的冲击电流和合闸涌流；2)电抗率为4.5%~7%的滤波电抗器，用地抑制5、7、9次及以上谐波；3)电抗率为12%~13%的滤波电抗器，用于抑制电网中3次及以上谐波。

1．限流电抗器电容柜中常用的限流电抗器为XD1型限流电抗器，它采用不饱和聚酯树脂浇注成型，其外形如下图所示：之所以人们用限流电抗器串在电容柜中，是因为其价格较低。

XD1限流电抗器的输入脚为X1和X2，串接在电容回路中就可。

XD1型限流电抗器的型号为：常用限流电抗器的技术参数为：2．滤波电抗器电容回路中串入滤波电抗器一是抑制涌流，二是滤除系统高次谐波。

但串入电抗器后也会带来一些其它问题，主要是：1)电容端电压升高，容易造成电容器烧毁。

设系统电压为U ，电容的容抗为1c X j Cω=，串抗的感抗为c X j L ω=，串入电抗后，电容上的电压'U 为：'1111c L c L cX U U U U X X X X =⋅=⋅=⋅---电抗率故，当采用6%的电抗器时，对于0.4kV 系统，电容电压将上升6.4%，达到0.426kV 。

2)电容的实际电流也相上升=⨯电容实际端电压电容实际电流电容额定电流电容额定端电压3)电容实际容量增大2=⎛⎫⨯ ⎪⎝⎭电容实际端电压电容实际容量电容额定容量电容额定端电压。

低压并联电容器及电抗器的选择简介：并联电容器及电抗器是低压配电站集中无功补偿的重要组成部分，电容器的主要作用是对低压系统无功功率进行补偿，提高功率因数；电抗器主要作用是抑制谐波和限制涌流（包括并联电容器本身产生的高次谐波）。

因此，在低压配电系统中，电容器和电抗器的成组出现是非常必要的。

文章根据本人多年从业经验对电容器以及电抗器的选择谈谈自己的看法。

前言：在民用建筑中的小功率电机，电梯，计算机，医院中的超声波装置、X射线设备，工业中的机床、焊机、探伤设备等等，这些设备功率因数很低，吸收了系统中的无功功率，使系统电流增大，系统损耗增大，供电质量降低。

提高系统功率因数，可极大地提高电力系统的供电能力，大大降低电网中的功率损耗，减少网路中的电能损耗，提高供电质量，降低电能成本。

一．电容器的选择（未串联电抗器）：在未串联电抗器的补偿回路中，电容器的选择变得尤为简单，除了要求电容器额定电压要适合系统电压外，主要就是对电容器补偿容量的选择。

则把(4)式带入(3)式可计算出需要补偿的容量。

二．电抗器的选择：在电容器并联补偿回路中串联电抗器，同样要求电抗器的额定电压要满足系统电压要求，最重要的也是对其电抗率k的确定。

（本文只讨论对调谐电抗器的选择，不考虑限制并联电容器组的合闸涌流的阻尼电抗器的选择）（1）电容器装置接入处的背景谐波主要为3次，选择电抗率大于12%的串联电抗器；（2）电容器装置接入处的背景谐波主要为5次以上，选择电抗率大于4.5%的串联电抗器；（3）由于本文只是对低压电容器及电抗器的选择讨论，没有对谐波谐振和放大率进行详细的分析，根据相关文献：对于采用0.1%～1%的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用4.5%～6%的串联电抗器，要防止对3次谐波的严重放大或谐振。

三．电容器的选择（串联电抗器）：在电容器并联补偿回路中串联电抗器之后，电容器两端电压基波Uc已不再是系统额定电压Us，并且会大于系统额定电压Us，如果此时选择的电容器额定电压还是系统额定电压，电容器就会严重发热，缩短使用寿命，严重者甚至烧毁。

500kV变电站低压并联电抗器选择分析低压并联电抗器作为变电站的重要设备，可以补充容性充电功率，吸收无功功率，降低线损，提高功率因数，削弱空载或轻载时长线的电容效应（弗兰梯效应），稳定电网的运行电压，改善供电质量，减少潜供电流，加速潜供电弧的熄灭，减少用户电费开支，降低生产成本，现已成为变电站无功补偿中不可或缺的一部分，是500kV超高压大型变电站中非常重要的元件，低压并联电抗器型式和额定电压参数的选择不但直接影响站内设计和工程投资，对电网的安全可靠运行也有着重要的影响[1-2]。

1. 并联电抗器简介电抗器，是指能在电路中起到阻抗的作用的电器。

电力网中所采用的电抗器，实质上是一个无导磁材料的空芯线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在发生短路时，维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

并联电抗器的分类有很多种，按结构可分为空芯式和铁芯式电抗器，按冷却系统可分为干式和油浸式电抗器，按容量是否可调可分为可控电抗器和常规电抗器。

空芯式电抗器通常做成干式，铁芯式电抗器通常做成油浸式。

2. 低压并联电抗器选择分析下面根据楚庭（穂西）变电站在广州供电系统中的作用对与本站并联电抗器型式选择有关的几个主要问题进行分析。

2.1 型式选择根据常用的油浸式铁芯电抗器和干式空芯式电抗器，对两种型式的并联电抗器分析对比如下：表2.1 并联电抗器对比分析表序号对比项油浸铁芯并联电抗器干式空芯并联电抗器1运行性能内绝缘故障可再修复，干扰小，缺点是线性度不好，结构复杂，维护工作量大，防火要求高，重量大，噪音大。

维护较为不便电抗器是一个常数，线性度好、机械强度高、噪音小、重量轻，缺点是线圈内绝缘故障不可修复、干扰大。

维护方便2损耗低较高3占地约59平方米约189平方米2.2低压并联电抗器额定电压选择分析低压并联电抗器额定电压安全运行的要求和低压并联电抗器总回路运行电流的校核与控制。

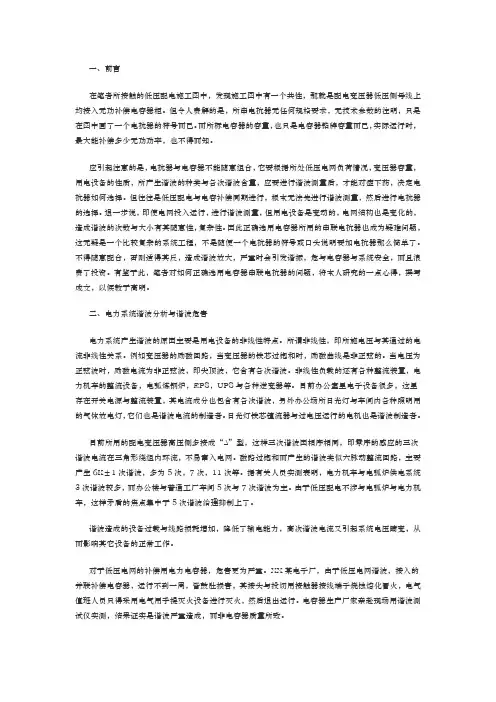

一、前言在笔者所接触的低压配电施工图中，发现施工图中有一个共性，那就是配电变压器低压侧母线上均接入无功补偿电容器柜。

但令人费解的是，所串电抗器无任何规格要求，无技术参数的注明，只是在图中画了一个电抗器的符号而已。

而所标电容器的容量，也只是电容器铭牌容量而已，实际运行时，最大能补偿多少无功功率，也不得而知。

应引起注意的是，电抗器与电容器不能随意组合，它要根据所处低压电网负荷情况，变压器容量，用电设备的性质，所产生谐波的种类与各次谐波含量，应要进行谐波测量后，才能对症下药，决定电抗器如何选择。

但往往是低压配电与电容补偿同期进行，根本无法先进行谐波测量，然后进行电抗器的选择。

退一步说，即使电网投入运行，进行谐波测量，但用电设备是变动的，电网结构也是变化的，造成谐波的次数与大小有其随意性，复杂性。

因此正确选用电容器所用的串联电抗器也成为疑难问题，这无疑是一个比较复杂的系统工程，不是随便一个电抗器的符号或口头说明要加电抗器那么简单了。

不得随意配合，否则适得其反，造成谐波放大，严重时会引发谐振，危与电容器与系统安全，而且浪费了投资。

有鉴于此，笔者对如何正确选用电容器串联电抗器的问题，将本人研究的一点心得，撰写成文，以候教于高明。

二、电力系统谐波分析与谐波危害电力系统产生谐波的原因主要是用电设备的非线性特点。

所谓非线性，即所施电压与其通过的电流非线性关系。

例如变压器的励磁回路，当变压器的铁芯过饱和时，励磁曲线是非正弦的。

当电压为正弦波时，励磁电流为非正弦波，即尖顶波，它含有各次谐波。

非线性负载的还有各种整流装置，电力机车的整流设备，电弧炼钢炉，EPS，UPS与各种逆变器等。

目前办公室里电子设备很多，这里存在开关电源与整流装置，其电流成分也包含有各次谐波，另外办公场所日光灯与车间内各种照明用的气体放电灯，它们也是谐波电流的制造者。

日光灯铁芯镇流器与过电压运行的电机也是谐波制造者。

目前所用的配电变压器高压侧多接成“Δ”型，这样三次谐波因相序相同，即零序的感应的三次谐波电流在三角形绕组内环流，不易窜入电网。

该滤波电抗器用于低压滤波补偿柜中，与并联电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流。

低压电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。

滤波电抗器与电容器相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。

接入串联电抗器，电容器电压升高系数-K=1d 1如K=7%1.0610.061≈-d =即运行电压升高7%，工作电流也随之大约7%。

运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

串联电抗器型号CKSG-3.5/0.48-7%型式Type低压串联电抗器电抗率Reactor 7%电抗器容量Rated power 3.5kvar 联结Connection 串联电压Se.Vol0.48KV 电流Se.Cur 60.14A 相数Number of phases 三相频率Frequency 50Hz 电感量Inductance 1.027mH 温升Temperature rise ＜65K 冷却方式Cooling Type 自冷品牌Brand 上海民恩配套电容器容量50kvar 4配套电容电压0.48KV 质保期Warranty period一年三包服务售后维护终身免费维护一.CKSG-3.5/0.48-7%串联电抗器型号含义（标示图）CK S G-3.5/0.48-7%额定电抗率7%（抑制5次7次谐波）系统额定电压0.48KV额定容量 3.5kvar干式铁芯自然冷却三相串联串联电抗器抑制5次7次谐波的民恩滤波补偿电抗器改如何选择呢？根据我公司多年为客户选配电抗器的经验得出以下结论；K值取4.5%~7%针对5次7次谐波抑制效果比较好，但是考虑到安全问题通常电抗率会选到7%或者7%。

自愈式低压并联电容器使用说明书苏州工业园区苏容电气有限公司2022年3月一、概述本说明书适用于供50Hz或60Hz交流电力系统提高功率因数用的自愈式低电压并联电容器。

1.自愈式低压并联电容器内部由数个单独的元件经适当的电气连接而成，元件采用聚丙烯金属化薄膜为介质。

2.产品采用密闭的铁质或铝质外壳作封装，在上部有引出接线端子及接地柱。

3.产品内部设有过压力保护装置，当内部元件发生故障时会产生气体，使内部压力增大，当超过规定压力时压力保护装置动作，自动切断电源，确保用电安全。

4.本产品内部填充电容专用微晶蜡或软性树脂，常温下为固态。

二、型号说明三、技术参数1. 海拔高度不超过2000米。

2. 使用周围环境温度-25℃~55℃。

3. 容量值范围-5%~+10%4. 损耗值tag(δ)%：20℃时＜0.1%5. 绝缘性能：极对外壳3000V 或2倍UN+2000V 10S6. 耐压性能：极间额定电压×2.15倍10S7. 保护特性：内置压力保护装置保护8. 放电特性：内置放电电阻，切离电源1分钟，放电至50V以下9. 本产品符合GB/T 12747《标称电压1000V及以下交流电力系统用自愈式并联电容器》技术要求。

表一四、产品尺寸及重量常规产品详细信息扫描下方二维码进入我司公众号查看《附件1：常规方形自愈式低压并联电容器尺寸及重量》、《附件2：常规圆柱形低压自愈式并联电容器尺寸及重量》，非标产品咨询我司业务员确认。

五、接线示意图1.方形电容器接线示意图：2.圆柱形电容器接线示意图：六、运行及保护1.每台电容器前端必须配有单台熔断器保护。

2.电容柜体须配有进风口及散热风扇，确保电容柜内通风散热。

3.在有谐波场合须在电容器前端配套电抗器，避免谐波对电容器造成寿命影响。

4.电容器投切时有很大的浪涌电流，会对电容器本身及电网造成冲击，建议选用复合开关或可控硅投切开关作通断投切。

5.电容器运行时应在防雨、雪、潮湿的房间内，室内不许有腐蚀性气体、尘埃和蒸汽。

低压电容柜电抗组成低压电容柜是一种广泛应用于低压电力系统中的电力设备，主要用于无功补偿和功率因数的改善。

而电抗器则是低压电容柜中的重要组成部分，用于提供无功功率。

低压电容柜主要由电容器、电抗器、控制装置和保护装置等组成。

其中，电容器是用来存储和释放电能的设备，可分为固定电容器和可调电容器两种类型。

电容器的容量大小可以根据无功功率的需求进行选择，以实现电力系统的无功补偿和功率因数的改善。

而电容器的工作电压一般与低压电网的电压等级相匹配。

电抗器是低压电容柜中另一个重要的组成部分，其主要作用是限制电流的流动。

电抗器具有阻抗较高的特点，能够吸收和消耗无功功率，并稳定电网的电压。

电抗器一般由线圈和铁芯构成，通过改变线圈的绕组方式和长度，可以调整电抗器的阻抗。

电抗器的容量大小也应根据实际需求进行选择，以确保系统的稳定性和安全性。

除了电容器和电抗器，低压电容柜还包括控制装置和保护装置。

控制装置通常由接触器、继电器和开关等组成，用于控制和监测电容柜的运行状态。

保护装置一般包括过电压保护、欠压保护、过电流保护和温度保护等功能，以保证低压电容柜的安全运行。

这些装置可以自动监测和控制低压电容柜的运行状态，一旦发生故障或异常情况，可以及时采取保护措施，防止事故的发生。

低压电容柜的组成可以根据实际需求进行定制，并可以与其他设备和系统进行配合使用，以实现更加高效的电力供应和能源管理。

在电力系统中，低压电容柜的应用可以有效地提高电网的功率因数，减少无功损耗，优化电力负载平衡，提高电网的稳定性和可靠性。

总之，低压电容柜和电抗器是现代电力系统中重要的组成部分，它们可实现无功补偿和功率因数的改善，提高电力系统的能效和可靠性。

通过合理布置和配置，低压电容柜可以发挥出更大的效益，为电力系统的运行提供良好的支持和保障。

HDCKS（D）G系列干式串联电抗器主要技术参数一.用途该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变频装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。

电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

二. 结构特点1.该电抗器分为三相和单相两种，均为铁心干式。

2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用H级或C级漆包扁线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。

4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。

5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。

7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

8.采用顶部端子接线绝缘罩防护，安全方便节省安装空间，附带温控装置，延长使用寿命防止意外事故发生。

三. 使用环境条件1.海拔高度不超过2000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

3.周围无有害气体，无易燃易爆物品。

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

四. 性能参数1.可用于220V、400V、660V系统。

2.电抗率的种类：1%、6%、7%、12%、13%......3.额定绝缘水平3kV/min。

4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。

《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。

第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。

第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。

第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。

第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。

第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。

第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。

２．中断供电将在政治、经济上造成重大损失时。

例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。

３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。

例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。

二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。

例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。

在低压无功补偿方案中，并联补偿电容器串联滤波电抗器不仅可以抑制合闸时的瞬时涌流，而且可以抑制、吸收谐波电流，具有滤波的作用，很大程度上提高了电网的运行安全性能。

然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式(如电容器一律配用电抗率为5% 6%的串抗) ，往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。

无功补偿装置中的串联电抗器有以下建议
（1）新建变电所的电容器装置中串联电抗器的选择必须慎重，不能与电容器任意组合，必须考虑电容器装置接入处的谐波背景。

（2）对于已经投运的电容器装置，其串联电抗器选择是否合理须进一步验算，并组织现场实测，了解电网谐波背景的变化。

对于电抗率选择合理的电容器装置不得随意增大或减小电容器组的容量。

（3）电容器组容量变化很大时，可选用于电容器同步调整分接头的电抗器或选择电抗器混合装设。

02电抗率选择的一般规律
并联电容器串电抗器具有调谐作用，单独根据谐波成分来定，如果是5、7次以上谐波需配7%的调谐电抗。

如果是3次谐波比较重，得配14%的调谐电抗。

在选择匹配过程中，电容、电抗最好是选择同一厂家生产的。

通过上述的内容介绍，相信大家对于这类设备有了更多的认识，同时如有这方面的需求，也可以联系南京首科机电有限公司了解详情。

电容无功补偿柜在电容补偿柜内加装电抗器，电容与电感是如何连接的，最好能提供原理图答：电抗器和电容器串联,其作用：在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

配电柜中的电容工作原理感性负载是需要吸纳电网的有功及无功电流运行的，从而使电网增加无功电流的输送，电网线损耗增大。

电容柜根据线路感性负载耗用无功电流自动投入所需电容器量提供适当的无功电流，从而提高线路的功率因数。

电容柜无功补偿原理2014-2-21 09:13|发布者: admin|查看: 47|评论: 0摘要: 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻 ...在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。

所以，供电部门对用电单位的功率因数有一定的标准要求。

(1) 最基本分析：拿设备作举例。

例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。

然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。

很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。

在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。
