基础构造柱、地圈梁

基础工程关键工序、工艺一、基础工程施工关键工序：抄平、引桩定位测量放线→打桩→土方开挖→垫层施工→验线→桩头焊接锚固钢筋→承台、地梁施工→砌基础墙→地圈梁、构造柱施工→回填土二、基础工程施工工艺：（一）抄平、引桩定位测量放线1、工程建筑物定位和主轴线控制网的设置：（1）本工程建筑单体多，占地面积大，为了保证建筑物定位的准确，计划采用全站仪进行建筑物定位放线测量。

（2）根据规划勘测部门及建设单位提供的坐标控制点，施工总平面图等资料，进行实地踏勘，编制详尽的工程定位测量方案：包括施测路线、采用的计算公式、测设精度、所需测量器具等；随后进行建筑物的角点、主轴线的定位，并记录下现场测设的原始数据、图表，经复核无误后，填写资料报请规划勘测部门验线。

（3）主轴线控制网布设：本工程根据建筑物的实际情况，加密先前测设的主轴线，联测后形成满足施工放样及测量精度的场区主轴线控制网，闭合无误后，埋设主轴线控制网节点控制桩。

控制桩应设置在安全、易保存的位置，应避开施工用水、用电线路、料场等地方，控制桩用混凝土固定，并采取措施保护，防止损坏和移动。

2、验线：控制轴线网施测后，由施测人员自检，自检合格后工长复检，再由专职质检员专检，确认无误后请监理验线签证。

3、水准点引测：（1）用DS3型水准仪进行建筑物标高的测量。

（2）根据业主提供的由规划勘测部门设置的水准点引测现场施工用水准点，采用精密水准仪进行数次往返闭合，敷设现场施工用的四个水准点S1、S2、S3、S4，作为施工高程传递依据，以便相互校核。

见水准点标石埋设图。

（3）现场水准点的测量方法及精度要求根据《工程测量规范》要求，本工程的高程控制网采用三等水准测量方法测定。

（二）打桩施工工艺1、桩位控制施工前，先对规划部门所给的控制点进行复测，经复测无误后利用楼座四角控制桩放预制桩位点。

桩位点放线采用极坐标法。

放出桩位点后在桩位中心钉短钢筋棍，绑红绸条做标志，并用白灰描出桩轮廓线以便于压桩时准确找桩位。

混凝土圈梁与构造柱的施工钢筋混凝土具有良好的抗震性、抗裂性。

所以，为了保证砖砌体的抗裂性能和防震能力，增加砌体的强度和稳定性，需在墙体中配制相应的钢筋混凝土构件，这就是平常所说的砖混结构。

在砖墙砌体中配制钢筋，主要有墙体上设置的圈梁、构造柱等构件。

这些构件，与砖墙体连成了一个整体。

一、砖墙圈梁圈梁是砖混结构中的一种钢筋混凝土结构，有的地方又称墙体腰箍，它可以提高房屋的空间刚度和整体性，增加墙体的稳定性，避免和减少由于地基的不均匀沉降而引起的墙体开裂。

圈梁是沿外墙、内纵墙和主要横墙设置的处于同一水平面内的连续封闭形结构梁。

如图4-54所示为某一圈梁的配筋。

圈梁设在+0.000以下的称为地圈梁，如图4-55所示，图样上常用DQL来表示，凡是承重墙的下边均应设置地圈梁。

装配式混凝土楼群层、屋盖的砖房、砌块房，在抗震设防区，应在安装楼板的下边沿承重外墙的周围、内纵墙和内横墙上，设置水平闭合的层间圈梁和屋盖圈梁，图样上常用QL来表示。

如果圈梁设在门窗洞口的上部，兼作门窗过梁时，则应按图4-56所示进行施工。

如果圈梁被门窗或其他洞口切断不能封闭时，则应在洞口上部设置附加圈梁，附加圈梁与墙的搭接长度应大于圈梁之间的2倍垂直间距，并不得少于1m，如图4-57所示。

图4-54 某一圈梁的配筋示意图4-55 地圈梁图4-56 圈梁兼作过梁圈梁骨架的安装应按下面要求进行：（1）圈梁施工前，必须对所砌墙体的标高进行复测，当有误差时，应用细石混凝土进行找平。

（2）圈梁钢筋骨架一般是待模板安装完毕后进行。

圈梁骨架一般在墙体上进行绑扎，有的为了赶施工进度，常在场外预先进行绑扎，或者委托钢筋加工单位进行加工。

当采用预先绑扎和加工的骨架，可先进行编号组装。

有构造柱时，则应在构造柱处进行绑扎。

图4-57 附加圈梁设置当在模内进行绑扎圈梁骨架时，应按箍筋间距的要求在模板侧划上间距线，然后装主筋穿入箍筋内，箍筋开口处，应沿上面主筋的受力方向左右错开，不得将箍筋的开口放在同一侧。

构造柱及圈梁设置要求构造柱及圈梁设置要求建筑认证构造柱及圈梁设置要求提要：构造柱的最小截面可采用240×180毫米，房屋四角的构造柱可适当加大截面尺寸，施工时应先砌墙后浇柱源自物业管理资料构造柱及圈梁设置要求墙长大于5米时，墙顶与梁宜有钢筋拉接；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１、墙体转角；２、砌体丁字接关处；３、通窗或者连窗的两侧；一、圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7，楼盖处间距不应大于15，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7，楼盖处间距不应大于7，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8时，应在檐口标高处设置圈梁一道，檐口标高大于8时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5时，应在檐口标高处设置圈梁一道，檐口标高大于5时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

构造柱及圈梁施工方法详细解读与分析，看了秒懂！一、构造柱部分（一）构造柱设置要求1. 当填充墙水平长度超过5m或墙端部没有混凝土柱时，应在墙中间及墙端部设置构造柱。

2. 无门窗的外墙、女儿墙及支承在悬臂梁和悬臂板上的墙体，应设置间距不大于3m的构造柱。

3. 宽度大于2m的洞口两侧应设置构造柱。

4. 构造柱的截面不小于墙宽×200㎜，纵向钢筋不小于4Ф12，箍筋不小于Ф6@200㎜。

5. 当填充墙体与构造柱、承重墙或结构柱相连时，应设不小于2Ф6@500㎜（或相近的砌体整皮数距离）拉结筋拉结。

拉结钢筋锚入柱、墙内应不小于200 ㎜，伸入填充墙内不应小于1000 ㎜。

后置拉结筋必须锚固可靠，锚固长度应不小于100㎜。

6. 构造柱的柱顶、柱脚应在主体结构中预埋不小于4Ф12的钢筋，接驳长度不小于500㎜7. 构造柱的钢筋绑扎完成后，先砌墙，在留出马牙槎后，再浇捣混凝土，混凝土强度等级≥C20，每个马牙槎的高度不超过300㎜。

（二）构造柱施工流程构造柱：预插钢筋→钢筋加工→模板安装→浇筑混凝土→拆除模板→养护（三）施工方法1、预留构造柱位置砌体施工：按规范规定，砌体与构造柱的连接处应砌成马牙槎，每个马牙槎的高度不宜超过300mm，马牙槎凹入深度宜为50-60mm。

目前砌体砌块普遍使用蒸压加气砼砌块，加气砼砌块模数高度为250mm高，刚好作为一个马牙。

砌筑时第一块砖应为凹入，谓之咬脚，然后按顺序同进同退砌筑马牙槎（若底部采用灰砂砖砌筑，也应视为一个马牙槎凹入咬脚）。

不论马牙槎凹入凸出，同时都要用线坠吊垂直，马牙槎砌体界面应放整砖面，砌块切割面应放在里侧，确保马牙槎美观。

2、钢筋预埋：构造柱的底部钢筋与承台梁一同施工，，在承台梁进行混凝土浇筑时构造柱的钢筋必须绑扎好，构造柱的钢筋在承台及承台梁施工时就一同预埋和绑扎好，待与地圈梁一同在进行混凝土施工。

3、构造柱钢筋安装与砌体拉结筋预埋：构造柱的截面尺寸和配筋应满足设计要求。

构造柱/圈梁圈梁砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。

在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

因为圈梁是连续围合的梁所以叫做圈梁。

圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。

按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）隔断时，应在洞口上部设置附加圈梁进行搭接补强。

附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。

圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。

其目的是为了增强建筑的整体刚度及墙身的稳定性。

圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。

在抗震设防地区，利用圈梁加固墙身就显得更加必要。

构造柱在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（GZ）。

为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的. 构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。

近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。

从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。

基础梁与地圈梁傻傻分不清楚，现在终于清楚了导读：ldquo;基础梁rdquo;与ldquo;地圈梁rdquo;的区分一、ldquo;基础梁rdquo;与ldquo;地圈梁rdquo;的区分？地圈梁一般用于砖混、砌体结构中，其主要作用削减砌体基础不匀称沉"基础梁'与"地圈梁'的区分一、"基础梁'与"地圈梁'的区分？地圈梁一般用于砖混、砌体结构中，其主要作用削减砌体基础不匀称沉降和沉降差，另外一个作用是当砌体基础埋深过大时，接近地面的圈梁可以作为首层计算高度的起算点，圈梁不起承重作用，对砌体有约束作用，有利于抗震，其截面、配筋由构造确定。

基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上，基础梁作为基础，起到承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4~1/6跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定二、圈梁主要作用 1加强砌体结构的整体刚度，对砌体有约束作用，防止由于地基的不匀称沉降或较大振动荷载等对房屋的影响。

2增加纵、横墙的连结，提高房屋整体性；作为楼盖的边缘构件，提高楼盖的水平刚度；减小墙的自由长度，提高墙体的稳定性；限制墙体斜裂缝的开展和延长，提高墙体的抗剪强度；减轻地震时地基不匀称沉降对房屋的影响。

3承重和抗弯功能，削减不匀称沉降和承受墙体的重量的作用。

三、构造柱的作用（2）在多层砌体房屋,底层框架及内框架砖砌体中,它的作用一般为:加强纵墙间的连接,是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm 设置2 (6 拉结筋,钢筋每边伸入墙内大于100mm。

一般施工时先砌砖墙后浇筑混凝土柱,这样能增加横墙的结合,可以提高砌体的抗剪承载力量10 % 30 % ,提高的比例幅度虽然不高但能明显约束墙体开裂,限制消失裂缝。

圈梁及构造柱设置要求规范圈梁和构造柱是建筑结构中的重要组成部分，起到了支撑和传递荷载的作用。

因此，为了确保建筑物的安全和稳定，圈梁及构造柱的设置需要遵循一定的要求和规范。

本文将重点介绍圈梁和构造柱设置的要求规范。

1.圈梁的尺寸：圈梁的尺寸应根据梁的跨度和荷载大小进行设计，满足强度和刚度的要求。

通常情况下，圈梁的高度应不小于宽度的1/162.圈梁的位置：圈梁应设置在建筑物的顶部或底部，作为一种连续性结构构件，起到连接和加固的作用。

对于屋顶结构，圈梁通常设置在屋顶板的上方。

3.圈梁的数量：圈梁的数量应根据建筑物的荷载和结构布局进行合理设置。

通常情况下，每个构造单元（如房间、楼层）应至少设置一根圈梁。

4.圈梁的连接：圈梁与构造柱、墙体等之间的连接应牢固可靠，能够承受设计荷载。

常用的连接方式包括焊接、螺栓连接和钢筋混凝土浇筑等。

1.构造柱的尺寸：构造柱的尺寸应根据建筑物的荷载和结构布局进行合理设置。

通常情况下，构造柱的截面尺寸与荷载大小成正比，高度一般与建筑物的层高相当。

2.构造柱的位置：构造柱应布置在建筑物的主要荷载路径上，起到承重和支撑的作用。

同时，考虑到建筑物的美观性和使用功能，构造柱的位置也需要与建筑设计相协调。

3.构造柱的间距：构造柱的间距应根据建筑物的结构布局和荷载大小进行合理设置。

通常情况下，构造柱的间距应不大于6米，以保证结构的稳定性和刚性。

4.构造柱的连接：构造柱与地板、地基等之间的连接应牢固可靠，能够承受设计荷载。

常用的连接方式包括焊接、螺栓连接和钢筋混凝土浇筑等。

以上是圈梁及构造柱设置要求的一些规范和要求。

在实际工程中，还需要根据具体情况进行设计和施工，确保圈梁和构造柱的合理布置和连接，提高建筑物的安全性和稳定性。

同时，也需要严格按照相关的建筑法规和标准进行操作，确保建筑物符合建筑结构设计要求。

基础和地圈梁施工顺序1.引言1.1 概述基础和地圈梁是建筑工程中至关重要的两个部分。

基础是支撑整个建筑物的底部结构，而地圈梁则起到加固和稳定建筑物的作用。

基础和地圈梁的施工顺序是整个工程进展的关键，必须严格按照规定的顺序进行施工。

本文旨在介绍基础和地圈梁的施工顺序，并详细探讨每个施工步骤的重要性和操作方法。

首先，我们将从基础施工顺序开始讨论。

基础施工顺序包括地基处理和地基坑开挖两个关键步骤。

地基处理是为了增加地基的承载力和稳定性，常用的方法有添土、加固和加密等。

地基坑开挖则是为了清理地基，为后续的施工准备工作做好铺垫。

接下来，我们将重点研究地圈梁的施工顺序。

地圈梁施工顺序包括地圈梁浇筑和地圈梁养护两个环节。

地圈梁浇筑是在地基施工完成后，将混凝土浇筑在地圈梁模板中的过程。

地圈梁养护则是为了保证混凝土的强度和稳定性，在浇筑后的一段时间内进行的养护措施。

综上所述，本文将详细描述基础和地圈梁的施工顺序及每个步骤的重要性。

通过对这些关键步骤的分析和讨论，读者将能够更好地理解基础和地圈梁施工的过程，并在实际工程中应用这些知识。

最后，我们将总结本文的主要内容，并展望未来可能的研究方向。

通过本文的阅读，读者将对基础和地圈梁施工顺序有更全面的了解，从而提升自己在建筑工程领域的专业知识和技能。

1.2 文章结构文章结构是指文章的组织和布局方式，它决定了文章内容的呈现方式和逻辑顺序。

本文主要介绍基础和地圈梁施工顺序，因此文章结构可按照以下方式组织：1. 引言：介绍基础和地圈梁施工顺序的背景和重要性，说明本文的目的和意义。

2. 正文：2.1 基础施工顺序：2.1.1 地基处理：详细介绍地基处理的步骤、方法和要求，例如地基加固、地基填充等。

2.1.2 地基坑开挖：阐述地基坑开挖的工序、流程以及注意事项，包括挖掘深度、土方开挖等。

2.2 地圈梁施工顺序：2.2.1 地圈梁浇筑：详细描述地圈梁的浇筑过程，包括材料准备、混凝土浇筑、模板拆除等。

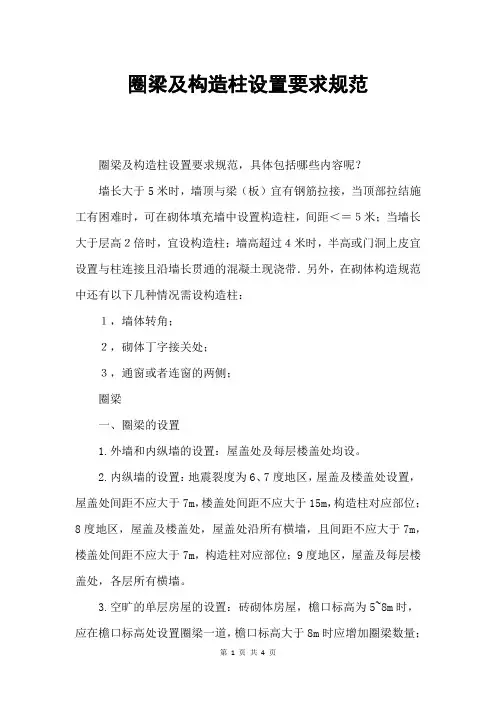

圈梁及构造柱设置要求规范圈梁及构造柱设置要求规范，具体包括哪些内容呢？墙长大于5米时，墙顶与梁（板）宜有钢筋拉接，当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；圈梁一、圈梁的设置1.外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

2.内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

3.空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

4.对建造在软弱地基或不均匀地基上的多层房屋，应在基础和顶层各设置一道圈梁，其它各层可隔层或每层设置。

5.多层房屋基础处设置圈梁一道。

二、圈梁的构造1.圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。

2.纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。

3.圈梁的宽度易与墙厚相同，当墙厚大于等于240mm时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，并不小于120mm；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁，其截面高度不应小于180mm。
