[ENTER]确认键功能主要是进入菜单、确认所选项目,[▲][▼][►][◄]四个方向键可以对项目进行选择,[EXIT]键功能主要是返回上级菜单、退出,[F1]、[F2]是辅助键,按照操作提示使用。
1.4.3 主机端口K81主机的端口位于主机头部和尾部,见图1-3。
图1-31:DC12V电源2:RS-232串口3:诊断测试口4:示波CH1 5:触发CH3 6:示波CH2注:W18的诊断测试口无功能。
1.4.4 随机附件W18汽车专用示波器的随机附件包括示波测试连接线、电源线、自诊断接头等,K81的随机附件则包括了K60和W18的所有附件。
二、基本功能与操作本章主要介绍K81的示波器功能菜单选项和设备辅助功能包括注册的操作步骤。
2.1 辅助功能按上下方向键选择辅助功能,按[ENTER]键,屏幕显示如左图所示,有四个功能选项可选择:1、亮度调节,2、本机ID信息,3、模拟PC2000,4、用户注册。
按上下方向键可以选择功能,按[ENTER]键进入。
2.1.1 亮度调节选择1、亮度调节项,按[ENTER]进入,按左右键可以调节亮度,按[EXIT]键返回上一级菜单。
但金德K60还有一种快捷调节亮度的方式,无需进入亮度调节界面,只要按住亮度调节键同时按左键或者右键调节亮度。
2.1.2 本机ID信息选择2、本机ID信息项,按[ENTER]键进入,屏幕将显示如左图,显示机身号码(此机身号码为43697)、界面软件版本、测试资料版本和测试软件版本。
2.1.3 模拟PC2000汽车专用示波器不具备此项功能。
2.1.4 用户注册选择4、用户注册项,可以对本仪器进行注册,进行用户注册才能永久使用该产品,并获得制造商的技术服务和系统升级信息。
用户注册的步骤如下:2.2 示波器操作步骤2.2.1 测试注意事项拔打威宁达公司注册专线:0755-,将《金德仪器用户服务卡》右上角上的红色序列号以及在2、本机 ID 信息选项中查到的机身号报给注册人员,就可获得相应的注册号,请记下注册号。
汽车维修专用仪器仪表及工具肖永清摘要修理汽车时,需要借助专用的诊断、检测仪器仪表及工具。
在使用这些工具、仪器仪表之前,必须详细了解其结构性能及使用注意事项。
发动机综合分析仪、CO、HC废气分析仪及燃油系统分析仪、汽车专用示波器、燃油压力测量仪、常用仪表等的使用及注意事项。
关键词汽车维修检测分析仪示波器汽车常用仪表中图分类号U472.9文献标识码B一、发动机综合分析仪1.综合检测的基本内容发动机是汽车的动力源,汽车的一些基本技术性能都直接或间接地与发动机的性能相联系,因此发动机综合性能的检测对整车性能的了解至关重要。
发动机台架试验,是发动机拆离汽车以测功机吸收发动机的输出功率对诸如功率、扭矩以及油耗和排放等最终性能指标进行定量测定。
发动机综合分析仪,主要是在检测线上或汽车调试站内就车辆对发动机各系统的工作状态,如点火、喷油、电控系统和传感元件,以及进排气系统和机械工作状态等的静态和动态参数进行分析,为发动机技术状态判断和故障诊断提供科学依据。
该分析仪还具有故障自动判断功能、排气分析软件、能测定汽车排放指标,是当代传感技术、动态数据采集技术和信号处理技术在发动机检测领域应用的高科技机电一体化产品。
可对不同结构的汽、柴油机的常规和电控汽车的点火、燃油、冷却、润滑、进排气、电控系统、传感器元件、排放和动力等特性进行动态检测和故障分析,无需被检车辆的任何专用资料和数据,从而使分析仪成为汽车检测站、维修企业、设计制造和教学培训部门的必备设备。
2.发动机综合分析仪基本功能(1)无外载测功功能即加速测功。
(2)点火系统检测。
初级与次级点火波形的采集与处理,平列波、并列波与重叠和重叠角的处理与显示,断电器闭合角和开启角,点火提前角的测定等。
(3)机械和电控喷油过程参数(压力、波形、喷油、脉宽、喷油提前角等)的测定。
(4)进气歧管真空度波形测定与分析。
(5)各缸工作均匀性测定。
不算太大,说明孔蚀并不严重,维钝电流在0.131mA P cm2左右; PVD的腐蚀电流明显大于双辉的,说明其在富液中,耐蚀性还是差些;基体的阳极化曲线与典型的阳极化曲线十分相似,四个区都有出现,虽然出现了钝化,但维钝电流在0.724mA P cm2左右,基体的溶解速度还是在三个试样中最大的。

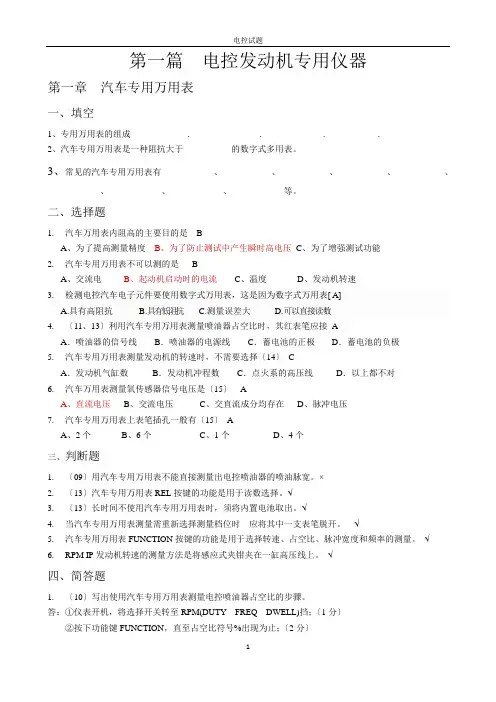

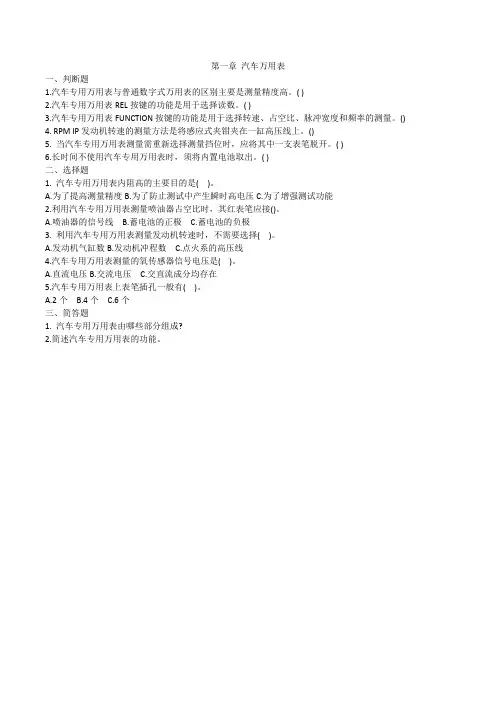

第一篇电控发动机专用仪器第一章汽车专用万用表一、填空1、专用万用表的组成_____________.________________.______________.____________.2、汽车专用万用表是一种阻抗大于___________的数字式多用表。
3、常见的汽车专用万用表有____________、____________、____________、____________、____________、____________、____________、____________、____________等。
二、选择题1.汽车万用表内阻高的主要目的是 BA、为了提高测量精度B、为了防止测试中产生瞬时高电压C、为了增强测试功能2.汽车专用万用表不可以测的是 BA、交流电B、起动机启动时的电流C、温度D、发动机转速3.检测电控汽车电子元件要使用数字式万用表,这是因为数字式万用表[ A]A.具有高阻抗B.具有低阻抗C.测量误差大D.可以直接读数4.〔11、13〕利用汽车专用万用表测量喷油器占空比时,其红表笔应接AA.喷油器的信号线B.喷油器的电源线C.蓄电池的正极D.蓄电池的负极5.汽车专用万用表测量发动机的转速时,不需要选择〔14〕CA.发动机气缸数B.发动机冲程数C.点火系的高压线D.以上都不对6.汽车万用表测量氧传感器信号电压是〔15〕 AA、直流电压B、交流电压C、交直流成分均存在D、脉冲电压7.汽车专用万用表上表笔插孔一般有〔15〕AA、2个B、6个C、1个D、4个三、判断题1.〔09〕用汽车专用万用表不能直接测量出电控喷油器的喷油脉宽。
×2.〔13〕汽车专用万用表REL按键的功能是用于读数选择。
√3.〔13〕长时间不使用汽车专用万用表时,须将内置电池取出。
√4.当汽车专用万用表测量需重新选择测量档位时应将其中一支表笔脱开。
√5.汽车专用万用表FUNCTION按键的功能是用于选择转速、占空比、脉冲宽度和频率的测量。
泰克示波器使用手册第一章:产品概述1.1 产品介绍泰克示波器是一款高性能、多功能的电子测量仪器,广泛应用于电子、通讯、汽车、航空航天等领域。
本手册旨在向用户介绍泰克示波器的基本功能、操作方法以及常见问题的解决方法,帮助用户更好地了解和使用该产品。
1.2 主要特点- 高性能采样系统,能够准确捕捉电子信号的波形变化。
- 多种测量功能,包括电压、电流、频率等参数的测量。
- 多种触发方式,支持边沿触发、脉冲触发、模式触发等多种触发条件。
- 轻巧便携,便于携带和使用。
1.3 适用范围泰克示波器适用于电子电路的调试、故障排除、信号分析等工作,可用于实验室、车间、现场等多种环境中。
第二章:基本操作2.1 示波器连接将示波器插头插入待测电路的输入端口,并确保连接正确无误。
2.2 示波器开机按下示波器的电源开关,等待示波器启动完成。
2.3 示波器设置根据实际测量需求,设置示波器的时间基准、垂直增益、触发条件等参数。
2.4 信号测量观察示波器屏幕上的波形,通过调节示波器的各个参数,获取电子信号的波形数据并进行分析。
第三章:高级功能3.1 自动测量示波器提供自动测量功能,能够自动识别并测量信号的峰值、频率、周期等参数,提高测量效率。
3.2 存储与回放示波器能够将测量数据保存到内部存储器或外部存储介质中,并支持回放功能,方便用户进行数据分析和比较。
3.3 常用快捷键示波器提供多种常用快捷键,方便用户快速调整设置和切换功能,提高操作效率。
第四章:故障排除4.1 无法识别信号若示波器无法识别待测信号,可检查连接是否松动或接地是否良好,确保示波器输入端口连接正确。
4.2 波形异常若示波器测得的波形异常,可检查示波器触发条件、时间基准等设置,或进行调整和校正。
4.3 其他问题若遇到其他问题,建议查阅用户手册中的故障排除部分,或联系生产厂家的技术支持部门进行咨询。
结语泰克示波器作为一款功能强大、性能稳定的电子测量仪器,能够帮助用户进行电子信号的测量、分析和故障排除,是电子工程师和技术人员的得力助手。
汽车示波器的使用方法
一、介绍
1.汽车示波器是一种用于诊断汽车故障的仪器,它可以实现汽车电源系统、燃油系统、燃油喷射系统等的可视化分析。
2.可以通过它来检查汽车系统的各个部分的电气参数及其波形变化,以便发现故障,提高汽车维修的效率和效果。
二、操作步骤
1.将汽车示波器接入车辆的电源线,并连接地线,启动汽车发动机;
2.按照汽车示波器的操作说明进行设置;
3.在示波器上设置所需要检测的参数,进行示波检测;
4.分析检测结果,判断汽车电气系统是否有问题,并根据检测结果进行相应的故障处理。
三、注意事项
1.在使用汽车示波器时,要注意安全,先断开汽车电源,以免发生意外;
2.要熟悉汽车示波器的特征及功能,避免误操作;
3.在操作汽车示波器时,要遵守操作规程,以免造成不必要的损失。
- 1 -。

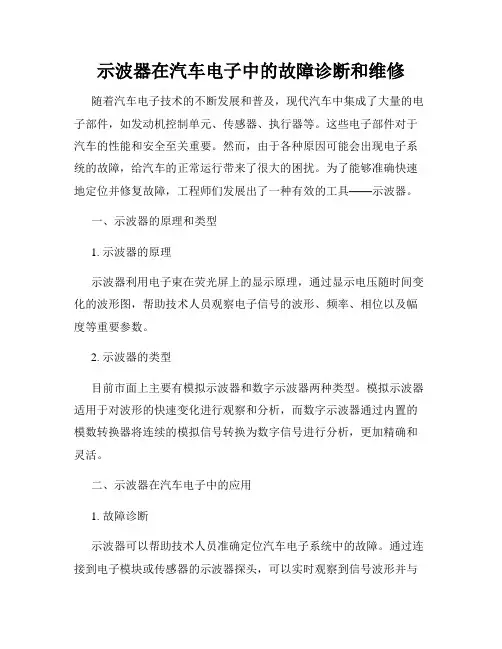

示波器在汽车电子中的故障诊断和维修随着汽车电子技术的不断发展和普及,现代汽车中集成了大量的电子部件,如发动机控制单元、传感器、执行器等。
这些电子部件对于汽车的性能和安全至关重要。
然而,由于各种原因可能会出现电子系统的故障,给汽车的正常运行带来了很大的困扰。
为了能够准确快速地定位并修复故障,工程师们发展出了一种有效的工具——示波器。
一、示波器的原理和类型1. 示波器的原理示波器利用电子束在荧光屏上的显示原理,通过显示电压随时间变化的波形图,帮助技术人员观察电子信号的波形、频率、相位以及幅度等重要参数。
2. 示波器的类型目前市面上主要有模拟示波器和数字示波器两种类型。
模拟示波器适用于对波形的快速变化进行观察和分析,而数字示波器通过内置的模数转换器将连续的模拟信号转换为数字信号进行分析,更加精确和灵活。
二、示波器在汽车电子中的应用1. 故障诊断示波器可以帮助技术人员准确定位汽车电子系统中的故障。
通过连接到电子模块或传感器的示波器探头,可以实时观察到信号波形并与理论波形进行比较,从而判断是否出现异常。
例如,在发动机控制单元的故障诊断中,示波器可以帮助检测传感器和执行器的工作状态,以及控制信号的稳定性。
2. 信号分析示波器可以实时监测和分析各种传感器信号,如氧气传感器、节气门传感器等。
通过观察信号波形的形状和频率,可以判断传感器的工作状态是否正常,并据此进行进一步的维修和调整。
3. 电路检测示波器还可用于对汽车电子电路的检测和分析。
通过对电路信号的观察,可以判断电路中是否存在电压过高或过低、电流泄漏以及信号干扰等问题,为工程师提供有效的故障排除线索。
三、示波器的使用技巧1. 正确接线在使用示波器进行故障诊断和维修时,正确的接线非常重要。
需要按照汽车电路原理图或者相关资料上的接线示意图,将示波器的探头与被测信号正确地连接。
2. 设置合适的参数根据被测信号的特点和要观测的波形进行合理设置示波器的参数,如时间基准、触发方式、增益等。
序言版本信息序言序言尊敬的用户:您好!首先感谢您选购Micsig仪器,为了正确使用本仪器,请您在使用本仪器之前详细阅读本说明书,特别是有关“安全注意事项”部分。
如果您已阅读完本说明书,建议您将此说明书进行妥善保管,以便日后查阅。
本文档中包含的材料“按现状”提供,在将来版本中如有更改,恕不另行通知。
本产品执行标准:GB/T15289-2013。
目录目录目录 (I)第一章安全与注意事项 (1)1.1安全注意事项 (1)1.2安全术语和符号 (3)第二章示波器快速入门指南 (6)2.1包装内容检查 (7)2.2使用支架 (8)2.3侧面 (9)2.4背面 (10)2.5顶部 (11)iii 2.6正面 (12)2.7打开与关闭示波器 (13)2.8了解示波器显示 (14)2.9触摸屏的基本操作简介 (18)2.10鼠标操作 (20)2.11将探头连接到示波器 (21)2.12使用自动 (21)2.13使用出厂设置 (25)2.14使用自校准 (25)2.15无源探头校准 (26)2.16修改语言 (30)第三章汽车测试 (31)3.1充电/启动电路 (31)3.1.1 12V充电 (33)目录3.1.2 24V充电 (35)3.1.3充电纹波 (36)3.1.4福克斯智能发电机 (38)3.1.5 12V启动 (40)3.1.6 24V启动 (43)3.1.7启动电流 (44)3.2传感器测试 (45)3.2.1 ABS (45)3.2.2 油门踏板 (47)3.2.3 空气流量计 (50)3.2.4 凸轮轴 (52)3.2.5 冷却液温度 (55)3.2.6 曲轴 (57)3.2.7 分电器 (60)3.2.8 燃油压力 (62)iiiiv3.2.9 爆震 (64)3.2.10 氧传感器 (67)3.2.11 进气压力 (70)3.2.12 车速 (72)3.2.13 节气门位置 (74)3.3执行器 (77)3.3.1碳罐电磁阀 (77)3.3.2柴油机预热塞 (80)3.3.3 EGR电磁阀 (82)3.3.4电子燃油泵 (84)3.3.5怠速控制阀 (86)3.3.6喷油嘴(汽油机) (88)3.3.7喷油嘴(柴油机) (90)3.3.8压力调节器 (92)3.3.9流量控制阀 (94)目录3.3.10节气门伺服电机 (96)3.3.11冷却风扇 (98)3.3.12可变气门正时 (101)3.4点火测试 (104)3.4.1 初级 (104)3.4.2次级 (107)3.4.3初级+次级 (108)3.5通信测试 (111)3.5.1 CAN高&CAN低 (111)3.5.2 LIN总线 (114)3.5.3 FlexRay总线 (117)3.5.4 K线 (119)3.6组合测试 (121)3.6.1 曲轴+凸轮轴 (121)3.6.2曲轴+初级点火 (123)vvi 3.6.3初级点火+喷油嘴电压 (125)3.6.4曲轴+凸轮轴+喷油嘴+次级点火 (127)第四章用按键操控示波器 (129)4.1功能键 (131)4.2菜单控制键 (132)4.3光标 (132)4.4水平系统 (133)4.5垂直系统 (133)4.6触发系统 (134)4.7主页、锁屏 (135)第五章水平系统 (137)5.1水平移动波形 (139)5.2调整水平时基(时间/格) (140)5.3平移和缩放单次采集或已停止的采集 (142)目录5.4R OLL、XY (142)5.5Z OOM模式 (149)第六章垂直系统 (152)6.1打开/关闭通道(模拟、数学、参考波形) (154)6.2调节垂直灵敏度 (159)6.3调节垂直位置 (160)6.4打开通道菜单 (160)6.4.1 指定通道耦合 (161)6.4.2 指定带宽限制 (163)6.4.3 波形反相 (164)6.4.4 指定探头类型 (166)6.4.5 指定探头衰减系数 (166)第七章触发系统 (168)7.1触发和触发调节 (169)vii7.2边沿触发 (178)7.3脉宽触发 (181)7.4逻辑触发 (187)7.5第N边沿触发 (192)7.6欠幅触发 (194)7.7斜率触发 (196)7.8超时触发 (199)7.9视频触发 (202)7.10串行总线触发 (206)第八章分析系统 (207)8.1自动测量 (208)8.2频率计测量 (217)8.3光标 (218)8.4相位标尺 (224)目录第九章存储 (225)9.1屏幕截图功能 (226)9.2视频录制 (228)9.3波形存储 (229)9.4设置保存 (236)第十章数学和参考 (237)10.1双波形运算 (238)10.2FFT测量 (242)10.3高级数学 (248)10.4参考波形的调用 (251)第十一章显示设置 (255)11.1波形设置 (256)11.2网格设置 (256)11.3余辉设置 (257)11.4时基参考 (259)11.5色温设置 (259)11.6时基模式选择 (260)第十二章采样系统 (261)12.1采样概述 (262)12.2运行/停止键及单序列键 (266)12.3选择采样模式 (267)12.4记录长度与采样率 (272)第十三章串行总线触发与解码(选配) (275)13.1UART(RS232/RS422/RS485)总线触发与解码 (279)13.2LIN总线触发与解码 (289)13.3CAN总线触发与解码 (295)13.4SPI总线触发与解码 (301)13.5I2C总线触发与解码 (307)目录13.6ARINC429总线触发与解码 (313)13.71553B总线触发与解码 (320)第十四章主页功能 (327)14.1示波器(见第2~12章) (329)14.2应用商店 (329)14.3设置 (332)14.4文件管理器 (337)14.5计算器 (338)14.6浏览器 (338)14.7图库 (339)14.8日历 (342)14.9电子工具 (342)14.10时钟 (343)14.11关机 (345)第十五章远程控制 (347)15.1上位机 (348)14.1.1上位机软件的安装 (348)14.1.2上位机的连接 (349)14.1.3主界面介绍 (349)14.1.4操作界面介绍 (352)14.1.5图片、视频的存储和查看 (352)15.2手机APP (354)第十六章更新与升级功能 (357)16.1软件更新 (358)16.2增加选件功能 (359)第十七章参考 (361)17.1测量类别 (362)17.2污染度 (363)目录第十八章故障处理 (364)第十九章服务与支持 (369)附录 (371)附录A:示波器的维护与保养 (371)附录B:附件 (373)安全与注意事项第一章安全与注意事项1.1安全注意事项了解下列安全性预防措施,以避免人身伤害,并防止损坏本产品或与本产品连接的任何产品。
汽车示波器的使用方法
1.检查示波器的电源和探针是否连接正常。
2.将示波器连接到要测量的电路上。
如果需要对电路进行差分测量,则需要将两个探针连接到不同的接地点上。
3.调整示波器的垂直控制使波形显示在屏幕上。
可以选择不同的通道来显示多个信号。
4.调整水平控件以便在屏幕上显示完整的波形,可以使用触发功能来跟踪周期性信号。
5.调整示波器的时间基准,以确定显示连续波形的速度。
时间尺度可以根据需要缩放。
6.如果需要进行频率分析,则可以使用示波器的FFT 功能。
通过选择一个合适的FFT 分辨率和显示时间,可以获得频谱分布图。
7.在测量过程中需要根据具体情况来选择合适的触发源、垂直放大器、水平扫描速度等参数。
8.测量完成后,记得关闭示波器并按照正确的方法拆卸探针。
汽车诊断示波器ATO系列• 2/4通道• 最大带宽300MHz• 最高采样率2GSa/s• 最大存储深度220Mpts• 7500mAh 锂离子电池• 支持点火测试、CAN(FD)等通信测试• 支持凸轮轴等传感器、冷却风扇等执行器测试支持所有车型电子项目测量产品概述汽车诊断示波器ATO 系列,是一款专用于汽车维修诊断的示波器,内置多种汽车诊断专业功能、采用10.1寸超大高清屏幕、内置长达五个小时以上的续航锂电池、2/4 路通道,最大带宽300MHz,最高采样率2GSa/s,最大存储深度220Mpts,搭载了测试仪器专用的SigtestUI ™多任务系统人性化的用户界面,像操作手机一样操作示波器,让汽车诊断工作更加轻松。
主要参数▶汽车专业功能一键测试,操作便捷▶ 深存储深度,全面掌握测试全局和细节▶ 超大屏全触控、人性化软件操作界面▶ 高波形捕获率,捕捉细节和微小信号▶ 体积小重量轻、外出测试更加便捷▶ 多种串行总线协议触发及解码,全方面满足需求▶ 大容量电池7500mAh,长时间测试无忧▶ 支持Wi-Fi、USB、上位机操控和SCPI 指令▶ 超大32G 空间存储,支持多种数据格式存储▶ 硬件滤波功能,有效去除杂散信号和干扰▶阻抗1MΩ/50Ω可选,满足不同测试需求▶支持分段存储,方便多段波形分析和处理产品特点手感佳,易便携ABS+TPU 包胶防护,专业级TPE 提手,单手可握,含电池仅重1.9KG。
强大硬件核心硬件升级,速度流畅,32G 超大存储,支持视频录制,多种文件存储。
人性化UI 设计极致迅捷的安卓操作体验,大气外观+全新UI 设计,专业随“手”掌握,波形控制得心应手。
手触丝滑10.1寸触控屏,1280*800分辨率,高屏占比,核心硬件升级。
多种协议解码RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I²CWi-Fi▶ATO 系列支持SCPI 可编程仪器标准命令,支持PC 软件+手机App 远程控制,通过Wi-Fi、USB 连接,可上网进行在线升级,也可通过HDMI 端口投影进行培训和教育演示。
课题三汽车汽车示波器任务用汽车示波器捕捉汽车数据波形【任务内容】1.用汽车专用示波器对汽车电控系统传感器及执行器进行波形测试,调出汽车点火波形、喷油器驱动波形、进气压力信号波形、TPS波形等;2.对上述波形进行技术分析。
【任务目标】1.正确运用汽车专用示波器捕捉汽车数据波形;2.正确理解各波形的特性与意义。
【任务实施】先由学员熟悉如下工作页,了解本任务内容。
在学习相关知识点后,利用工作页,在教师的指导下完成本任务,同时完成工作页相关内容的填写。
用汽车示波器捕捉汽车数据波形任务工作页一、人员及设备要求:劳动组织:每小组由4至6名学生组成,指定3名学生分别负责安全监督、仪器操纵、数据记录,其余同学观摩学习;老师负责安全与技术指导,组织学生轮换操作。
设备准备:每小组K81型电脑故障诊断仪1台,万用表1台,发动机实验台架或整车一台,绘图坐标纸若干张。
二、测试准备工作:(若用发动机实验台架可免做第2步)1.请记录测试用的汽车品牌与型号;2.请记录汽车识别VIN码;其中第十位为,说明该车的生产年份为。
1.确认测试条件(每做完一步请在后面括号打“√”):(1)关闭汽车所有附属电器设备(空调、大灯、音响等);()(2)确认电瓶电压应在11—14V,实测电压为;()(3)空档,拉紧驻车制动,在前后轮上垫上止动楔块。
()(4)打开发动机仓,铺上维修护裙,视情况拆除发动机塑料罩。
()2.从塑料箱中取出K81型电脑故障诊断仪(带汽车示波功能),找出第一缸转速信号夹,夹到第一缸高压线上,另一端插入仪器CH3通道;注意:信号夹要区别正反朝向。
请简要回答CH3通道信号的作用:。
3.取出外接双钳电源延长线,将蓄电池电源引到K81诊断仪电源插孔;注意:正负极方向不要弄错!4.请取出1-4缸高压线感应夹及示波信号拾取线备用。
三、点火波形的读取与分析:1.将1-4缸高压线感应夹分别夹到1-4缸高压线上,另一端接到仪器CH1通道端口;注意:信号夹要区别正反方向及1-4缸顺序。
习题解答:第1章习题答案:1.汽车解码器有哪些功能?解码器的功能分为基本测试功能和特殊测试功能,基本测试功能包括:读取和清除故障码,特殊测试功能包括:动态数据流测试、执行元件测试、基本设定和控制单元编码等。
2.汽车解码器由哪些部分组成?各部分作用是什么?汽车解码器主要由主机、测试卡、显示屏、键盘、接口电缆及电源线等构成。
主机即为解码器的电路板组件,主机上有安装测试卡的卡槽,有测试电缆接口和电源接口。
测试卡内存有被测车系的故障测试程序、故障说明及维修资料。
一般情况下,一块测试卡只能测试一种车系。
随着时间推移,测试卡可以升级换代。
显示屏是人机对话的界面,操作菜单、测试结果、维修资料均能通过显示屏显示。
显示屏一般为液晶显示。
键盘是仪器的输入元件,当需往解码器内输入信息或执行某种功能时,可通过按键操作来完成。
诊断连线是连接解码器与被测车辆的专用线缆。
是解码器与汽车电控系统进行数据传输、信息交换的通道。
双钳电源夹用于连接12V电瓶为解码器供电。
主机电源线用于为主机供电。
3.使用汽车解码应注意哪些事项?(1)通常在完成汽车的基本系统检查之后,才使用解码器进行测试。
因为解码器不能替代燃油压力计或点火测试器,也不能用他们来检查气缸压缩比。
(2)使用解码器进行故障诊断时,最重要的是要了解所检测系统的工作和测试程序, 以正确地理解解码器所提供的信息,还要注意的是在某些条件下,解码器可能会显示错误的信息。
当自诊断系统出现故障码时,应该与发动机的实际故障症状进行分析比较,进行正确合理的判断后再进行维修。
而且并不是从所有的车上都能取得电脑数据信息。
(3)解码器在检查单独的输入和输出回路时,可以帮助您查出故障,但找出故障的具体部位还要靠传统的电子和机械检查方法。
(4)利用解码器进行检查时,很容易出现对故障码(DTC)的不理解或误解。
修理人员读到传感器失效的故障代码时,更换传感器,这样可能会使症状暂时消失,却没有从根本上排除故障。
