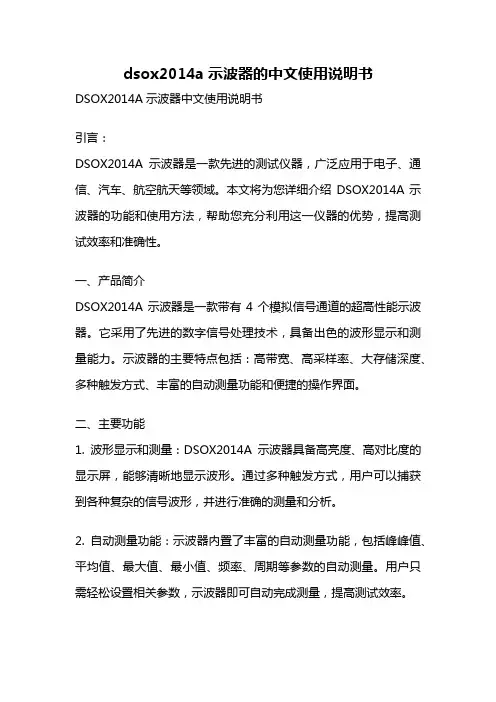

dsox2014a示波器的中文使用说明书DSOX2014A示波器中文使用说明书引言:DSOX2014A示波器是一款先进的测试仪器,广泛应用于电子、通信、汽车、航空航天等领域。
本文将为您详细介绍DSOX2014A示波器的功能和使用方法,帮助您充分利用这一仪器的优势,提高测试效率和准确性。
一、产品简介DSOX2014A示波器是一款带有4个模拟信号通道的超高性能示波器。
它采用了先进的数字信号处理技术,具备出色的波形显示和测量能力。
示波器的主要特点包括:高带宽、高采样率、大存储深度、多种触发方式、丰富的自动测量功能和便捷的操作界面。
二、主要功能1. 波形显示和测量:DSOX2014A示波器具备高亮度、高对比度的显示屏,能够清晰地显示波形。
通过多种触发方式,用户可以捕获到各种复杂的信号波形,并进行准确的测量和分析。
2. 自动测量功能:示波器内置了丰富的自动测量功能,包括峰峰值、平均值、最大值、最小值、频率、周期等参数的自动测量。
用户只需轻松设置相关参数,示波器即可自动完成测量,提高测试效率。
3. 存储与回放:DSOX2014A示波器具备大容量的存储空间和高速的数据传输能力,可以方便地保存和回放波形数据。
用户可以随时对保存的波形进行回放和分析,提高测试效率和准确性。
4. 外部触发功能:示波器支持外部触发功能,用户可以通过外部信号对示波器进行触发,以便更好地捕获信号波形。
外部触发功能可以应用于各种测试场景,提高测试的灵活性和可靠性。
5. 数据分析功能:DSOX2014A示波器内置了多种数据分析工具,包括频谱分析、时域分析、波形数学运算等。
用户可以通过这些工具对信号波形进行深入分析,提取有用的信息。
三、使用方法1. 示波器的连接与设置:首先,将被测信号正确连接到示波器的通道上。
然后,根据被测信号的特点,设置合适的触发方式、触发电平和触发时间。
示波器的触发设置直接影响到波形的清晰度和稳定性,因此正确设置触发参数非常重要。
示波器的简单使用流程
示波器是一种电子仪器,用于测量和显示电信号的变化。
下面是示波器的简单使用流程:
1. 准备工作:将示波器放在干燥、通风良好的地方,避免阳光直射或潮湿的环境。
插上电源线,打开示波器电源,等待示波器初始化完成。
2. 连接电路:将需要测量的电路连接到示波器输入端口,可以使用钳型探头或夹具等测量工具。
3. 调节参数:根据需要,设置示波器的时间基准、垂直放大倍数、触发源等参数。
调节水平和垂直控制旋钮,使信号合适地显示在屏幕上。
4. 开始测量:触发示波器,开始测量电信号的变化。
可以通过示波器的光标、测量功能等工具,获得更多的信号参数。
5. 分析结果:根据示波器显示的波形和信号参数,分析电路的工作状态和可能的问题。
6. 安全操作:使用示波器时要注意安全,避免触电或短路等危险。
注意使用正确的测量工具和参数,避免损坏电路和示波器本身。
以上就是示波器的简单使用流程,希望对大家有所帮助。
- 1 -。
[ENTER]确认键功能主要是进入菜单、确认所选项目,[▲][▼][►][◄]四个方向键可以对项目进行选择,[EXIT]键功能主要是返回上级菜单、退出,[F1]、[F2]是辅助键,按照操作提示使用。
1.4.3 主机端口K81主机的端口位于主机头部和尾部,见图1-3。
图1-31:DC12V电源2:RS-232串口3:诊断测试口4:示波CH1 5:触发CH3 6:示波CH2注:W18的诊断测试口无功能。
1.4.4 随机附件W18汽车专用示波器的随机附件包括示波测试连接线、电源线、自诊断接头等,K81的随机附件则包括了K60和W18的所有附件。
二、基本功能与操作本章主要介绍K81的示波器功能菜单选项和设备辅助功能包括注册的操作步骤。
2.1 辅助功能按上下方向键选择辅助功能,按[ENTER]键,屏幕显示如左图所示,有四个功能选项可选择:1、亮度调节,2、本机ID信息,3、模拟PC2000,4、用户注册。
按上下方向键可以选择功能,按[ENTER]键进入。
2.1.1 亮度调节选择1、亮度调节项,按[ENTER]进入,按左右键可以调节亮度,按[EXIT]键返回上一级菜单。
但金德K60还有一种快捷调节亮度的方式,无需进入亮度调节界面,只要按住亮度调节键同时按左键或者右键调节亮度。
2.1.2 本机ID信息选择2、本机ID信息项,按[ENTER]键进入,屏幕将显示如左图,显示机身号码(此机身号码为43697)、界面软件版本、测试资料版本和测试软件版本。
2.1.3 模拟PC2000汽车专用示波器不具备此项功能。
2.1.4 用户注册选择4、用户注册项,可以对本仪器进行注册,进行用户注册才能永久使用该产品,并获得制造商的技术服务和系统升级信息。
用户注册的步骤如下:2.2 示波器操作步骤2.2.1 测试注意事项拔打威宁达公司注册专线:0755-,将《金德仪器用户服务卡》右上角上的红色序列号以及在2、本机 ID 信息选项中查到的机身号报给注册人员,就可获得相应的注册号,请记下注册号。

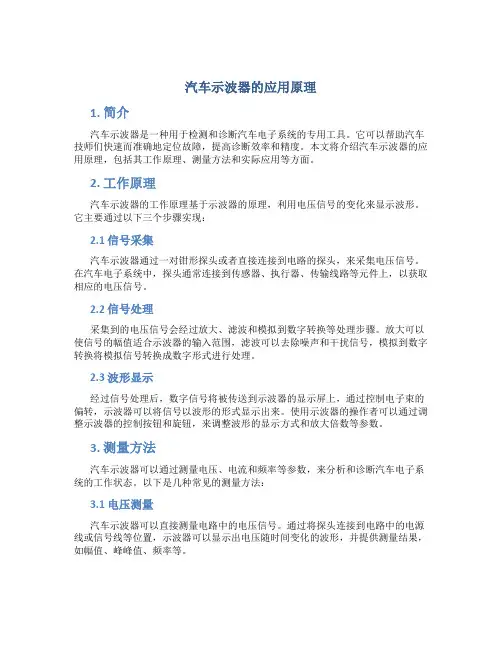

汽车示波器的应用原理1. 简介汽车示波器是一种用于检测和诊断汽车电子系统的专用工具。
它可以帮助汽车技师们快速而准确地定位故障,提高诊断效率和精度。
本文将介绍汽车示波器的应用原理,包括其工作原理、测量方法和实际应用等方面。
2. 工作原理汽车示波器的工作原理基于示波器的原理,利用电压信号的变化来显示波形。
它主要通过以下三个步骤实现:2.1 信号采集汽车示波器通过一对钳形探头或者直接连接到电路的探头,来采集电压信号。
在汽车电子系统中,探头通常连接到传感器、执行器、传输线路等元件上,以获取相应的电压信号。
2.2 信号处理采集到的电压信号会经过放大、滤波和模拟到数字转换等处理步骤。
放大可以使信号的幅值适合示波器的输入范围,滤波可以去除噪声和干扰信号,模拟到数字转换将模拟信号转换成数字形式进行处理。
2.3 波形显示经过信号处理后,数字信号将被传送到示波器的显示屏上,通过控制电子束的偏转,示波器可以将信号以波形的形式显示出来。
使用示波器的操作者可以通过调整示波器的控制按钮和旋钮,来调整波形的显示方式和放大倍数等参数。
3. 测量方法汽车示波器可以通过测量电压、电流和频率等参数,来分析和诊断汽车电子系统的工作状态。
以下是几种常见的测量方法:3.1 电压测量汽车示波器可以直接测量电路中的电压信号。
通过将探头连接到电路中的电源线或信号线等位置,示波器可以显示出电压随时间变化的波形,并提供测量结果,如幅值、峰峰值、频率等。
3.2 电流测量汽车示波器也可以通过电流钳形探头或者串联电阻器的方式来测量电路中的电流信号。
电流信号通过电阻器产生的电压降会被示波器采集并显示出来,示波器可以提供电流信号的波形和电流值等信息。
3.3 频率测量汽车示波器可以测量信号的频率,帮助技师判断电子系统中的故障。
示波器可以通过观察波形的周期、周期数量和时间单位,来计算出信号的频率。
4. 实际应用汽车示波器在汽车维修和诊断中有广泛的应用。
以下是几个实际应用的例子:4.1 点火系统故障诊断通过连接至汽车的点火线圈,示波器可以帮助技师检测点火系统中的故障。
示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器,用于观察和分析电压和电流波形。
下面是示波器的简易使用说明。
1.连接示波器:首先,将被测电路的输出信号与示波器的输入端口连接。
通常,示波器的输入端口有两个,分别是由正负极性标识的BNC接口。
2.打开示波器:在接好电路后,打开示波器的电源开关。
等待示波器启动,并确保示波器显示屏亮起。
3.调整示波器设置:示波器的设置包括时间和幅度的测量。
通过旋转示波器上的旋钮或按下按钮,可以选择不同的测量范围。
-选择水平扫描时间:示波器的水平设置用于确定波形显示的横向时间范围。
可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。
一般地,较长的时间设置可以显示较长时间内的波形,而较短的时间设置可以显示较短时间内的波形。
-选择垂直幅度:示波器的垂直设置用于确定显示的波形幅度。
可以通过旋转垂直灵敏度控制旋钮来调整幅度。
它控制着显示上下移动的波形的垂直高度。
- 设置触发方式:示波器的触发设置用于确定显示的波形的起始位置。
触发方式有自由运行(Free Run)和外部触发(External Trigger)两种模式。
如果选择外部触发模式,则需要将外部触发信号连接到示波器的触发输入端口。
-调整触发电平:在示波器设置中,可以调整触发电平,以确保在特定电平下触发波形的显示。
4. 获取波形:一切设置就绪后,按下示波器上的“Start”按钮或相应的启动按钮,示波器将开始采样并显示特定时间范围内的电压波形。
5.分析波形:示波器通常具有一些预置功能,可以帮助我们更好地分析和测量波形。
-自动测量功能:示波器可以自动计算并显示波形的特征参数,如峰值值、平均值、最大值、最小值等。
通过按下自动测量按钮,示波器将自动计算并显示这些参数。
-储存和回放波形:示波器通常具有内置存储器,可以储存和回放特定的波形。
这对于需要长时间观察波形并进行比较分析的应用非常有用。
-示波器触发:示波器触发功能使我们可以选择在特定条件下触发波形的显示。
泰克示波器使用手册第一章:产品概述1.1 产品介绍泰克示波器是一款高性能、多功能的电子测量仪器,广泛应用于电子、通讯、汽车、航空航天等领域。
本手册旨在向用户介绍泰克示波器的基本功能、操作方法以及常见问题的解决方法,帮助用户更好地了解和使用该产品。
1.2 主要特点- 高性能采样系统,能够准确捕捉电子信号的波形变化。
- 多种测量功能,包括电压、电流、频率等参数的测量。
- 多种触发方式,支持边沿触发、脉冲触发、模式触发等多种触发条件。
- 轻巧便携,便于携带和使用。
1.3 适用范围泰克示波器适用于电子电路的调试、故障排除、信号分析等工作,可用于实验室、车间、现场等多种环境中。
第二章:基本操作2.1 示波器连接将示波器插头插入待测电路的输入端口,并确保连接正确无误。
2.2 示波器开机按下示波器的电源开关,等待示波器启动完成。
2.3 示波器设置根据实际测量需求,设置示波器的时间基准、垂直增益、触发条件等参数。
2.4 信号测量观察示波器屏幕上的波形,通过调节示波器的各个参数,获取电子信号的波形数据并进行分析。
第三章:高级功能3.1 自动测量示波器提供自动测量功能,能够自动识别并测量信号的峰值、频率、周期等参数,提高测量效率。
3.2 存储与回放示波器能够将测量数据保存到内部存储器或外部存储介质中,并支持回放功能,方便用户进行数据分析和比较。
3.3 常用快捷键示波器提供多种常用快捷键,方便用户快速调整设置和切换功能,提高操作效率。
第四章:故障排除4.1 无法识别信号若示波器无法识别待测信号,可检查连接是否松动或接地是否良好,确保示波器输入端口连接正确。
4.2 波形异常若示波器测得的波形异常,可检查示波器触发条件、时间基准等设置,或进行调整和校正。
4.3 其他问题若遇到其他问题,建议查阅用户手册中的故障排除部分,或联系生产厂家的技术支持部门进行咨询。
结语泰克示波器作为一款功能强大、性能稳定的电子测量仪器,能够帮助用户进行电子信号的测量、分析和故障排除,是电子工程师和技术人员的得力助手。
汽车示波器的使用方法
一、介绍
1.汽车示波器是一种用于诊断汽车故障的仪器,它可以实现汽车电源系统、燃油系统、燃油喷射系统等的可视化分析。
2.可以通过它来检查汽车系统的各个部分的电气参数及其波形变化,以便发现故障,提高汽车维修的效率和效果。
二、操作步骤
1.将汽车示波器接入车辆的电源线,并连接地线,启动汽车发动机;
2.按照汽车示波器的操作说明进行设置;
3.在示波器上设置所需要检测的参数,进行示波检测;
4.分析检测结果,判断汽车电气系统是否有问题,并根据检测结果进行相应的故障处理。
三、注意事项
1.在使用汽车示波器时,要注意安全,先断开汽车电源,以免发生意外;
2.要熟悉汽车示波器的特征及功能,避免误操作;
3.在操作汽车示波器时,要遵守操作规程,以免造成不必要的损失。
- 1 -。
示波器的测量技巧及使用注意事项测量简单信号下面用DS1000示波器来观测电路中的一个未知信号,迅速显示和测量信号的频率和峰峰值。
(1)迅速显示该未知信号迅速显示该未知信号的方法如下:1)将探头衰减系数设定为“10X”,并将探头上的开关设定为“10X”。
2)将通道1的探头连接到电路被测点。
3)按下AUTO按钮。
示波器将自动设置使波形显示达到最佳。
在此基础上,用户可以进一步调节垂直、水平挡位,直至波形的显示符合你的要求。
(2)用示波器进行自动测量峰峰值示波器可对大多数显示信号进行自动测量。
下面用DS1000示波器来测量信号的峰峰值,具体操作方法如下:1)先按下MEASURE按钮以显示自动测量菜单。
2)按下1号菜单操作键以选择信源CH1。
3)按下2号菜单操作键选择测量类型:电压测量。
在“电压测量”弹出菜单中选择测量参数:峰峰值。
此时可以在屏幕左下角看到峰峰值的显示。
(3)用示波器进行自动测量频率下面用DS1000示波器来测量信号频率,具体操作方法如下:1)按下3号菜单操作键选择测量类型:时间测量。
2)在“时间测量”弹出菜单中选择测量参数:频率。
此时可以在屏幕下方看到频率的显示。
【注意】测量结果在屏幕上的显示会因为被测信号的变化而改变。
观察正弦波信号通过电路产生的延迟和畸变下面用DS1000示波器来观察正弦波信号通过电路产生的延迟和畸变。
首先设置探头和示波器通道的探头衰减系数为“10X”。
然后将示波器CH1通道与电路信号输入端相接,CH2通道与输出端相接。
1.显示CH1通道和CH2通道的信号1)按下AUTO按钮。
2)继续调整水平、垂直挡位直至波形显示满足测试要求。
3)按CH1按钮选择通道1,旋转垂直(VERTICAL)区域的垂直旋钮调整通道1波形的垂直位置。
4)按CH2按钮选择通道2,如前操作,调整通道2波形的垂直位置,使通道1、通道2的波形既不重叠在一起,又利于观察比较。
2.测量正弦波信号通过电路后产生的延迟,并观察波形的变化1)自动测量通道延迟,按下MEASURE按钮以显示自动测量菜单。
目录Agilent DSO9404A示波器使用说明 (2)一.面板常用按键及旋钮功能说明 (2)1.面板旋钮功能说明 (2)2.面板按钮功能说明 (2)二.测试探头说明、选择及使用 (2)1.测试探头说明及选择 (2)2.10:1测试探头检测方法 (2)3.10:1测试探头应用(测试读取SN时SDA与SCL的波形) (3)4.电流探头校准 (4)5.使用电流探头测试冲击电流 (7)三.各通道测试参数设置 (9)1.设置步骤 (9)2.设置参数说明(Impedance、Coupling) (9)四.Trigger Setup (10)1.设置步骤 (10)2.设置参数说明(Sweep、Source、Level) (11)五.参数测量说明及方法 (11)1.光标调出步骤 (11)2.光标手动测量说明 (12)3.光标自动测量说明 (13)六.高速信号及光信号的测试 (15)1.参数设置 (15)2.测试方法 (15)七.波形存储及打开 (16)1.存储图像 (16)2.存储波形 (17)3.打开波形 (18)4.清除打开的波形 (18)八.示波器的维护及保养 (19)附件(Agilent 9000系列示波器技术资料) (19)附件(RIGOL DS6000系列数字示波器用户手册) (19)Agilent DSO9404A示波器使用说明一.面板常用按键及旋钮功能说明1.面板旋钮功能说明2.面板按钮功能说明Single:专用单次采集按钮提供更好的控制方式,方便捕获特别事件。
Auto Scale:快速显示任何模拟或数字的活动信号,并自动设置垂直、水平和触发控制。
Touch:切换触摸屏功能。
Default Setup:恢复示波器系统默认设置。
Source:信号源选择按钮。
Slop:触发方式选择按钮(上升沿,下降沿,上升下降沿)。
Sweep:切换示波器运行模式(Auto跟Trigger)。
Menu:快速调出Trigger Setup设置界面。
金涵汽修示波器jds2022a 操作指南示波器:我们可以把它理解为一个二维表,这个二维表的横轴表示的是时间(10 格),纵轴表示的为电压(8格),我们用示波器就是观察一个快速变化的电压信号随时间变化的一个趋势。
如果说我们把发动机比喻成汽车的心脏部位,示波器显示的波形就是发动机的“心电图” 。
当然了我们示波器同样也是可以测电流波形这个需要另外配电流钳使用水平较高的技师有对电流方面波形有需要的可以电话咨询我们厂家我们可以推荐一两款性价比比较高的电流钳。
点火(1)初级点火:示波器和标配探头调置x10 电压档,时基档调置1ms垂直伏格为10v或20v,关于垂直伏格的调整在最下面有介绍。
(2)次级点火:独立点火需配点火延长线和高压点火探头HT-25 一定要点火感应探头连接好示波器通道后,示波器档位调整x1,时基为1ms,垂直伏格约200mv~1v. 然后打开反向功能(不断的按菜单键直到看到有反向功能选项按F2 或F3 打开即可注意:只有次级才需要打开反向功能测其他传感器或执行器关掉反向功能)如果没有找到反向功能则打电话咨询厂家协助软件升级。
点火延长线(代替分缸线):一个接点火线圈包,一个接火花塞。
点火探头夹在延长线上,另外一个夹子搭铁无需破线,时基档调置1ms。
如不是独立点火则直接将点火探头夹在分缸线上步骤同上。
(ht-25点火探头的衰减比厂家说明是可达10000:1 通过实际测量我们发现衰减情况有一定的出入我们可以通过调整垂直伏格保证击穿电压不要超出屏幕)传感器(1)磁电式曲轴位置传感器凸轮轴位置传感器:示波器和标配探头调置x1 或x10 电压档(波形超出屏幕切换成x10),时基档通常设置为10ms(信号幅度和频率随转速变化成正比的关系幅度的变化在示波器屏幕上表现为波形高低的变化原理类似于发电机在不同转速下时基通常的范围在2.5ms〜250ms)垂直伏格(幅度):2v/格〜50v/格高速下需要调整垂直伏格。
示波器操作手册示波器是电子测量中常用的仪器之一,可以用来观测和测量各种电信号的变化。
掌握示波器的操作方法对于电子工程师、电路设计师等技术人员非常重要。
本文将介绍示波器的基本操作方法,以帮助读者更好地理解和使用示波器。
一、示波器的准备工作在操作示波器之前,需要先进行一些准备工作。
首先,要检查示波器的电源线是否连接正常,电源是否稳定。
其次,要检查探头连接线是否连接正常,探头是否灵敏。
如果示波器是全新的,需要先进行校准。
二、示波器的操作步骤1、打开示波器电源开关,按下示波器面板上的电源按钮,屏幕上会出现一个测试信号。
2、通过调整垂直和水平旋钮,将测试信号调整到合适的位置和大小。
3、使用触发旋钮来控制触发电平,以便在屏幕上正确显示波形。
4、根据需要,可以使用示波器的各种功能来观测和分析电信号。
例如,可以测量电压、频率、相位等参数,还可以捕捉异常信号并进行故障诊断。
三、示波器的使用注意事项1、在操作示波器时,要注意不要将探头连接到测试点上,以免对电路造成损坏。
2、在观测波形时,要注意调整触发电平和扫描时间,以免出现失真或误差。
3、在使用示波器进行测量时,要注意选择合适的量程和探头档位,以免超出测量范围或损坏设备。
4、在使用示波器的过程中,要注意保养和清洁示波器屏幕和探头,以保证设备的精度和使用寿命。
总之,示波器是一种非常重要的电子测量仪器,可以帮助技术人员更好地理解和分析各种电信号的变化。
掌握示波器的操作方法非常重要,但在使用过程中也需要注意安全和正确性。
示波器的使用教案示波器的使用教案一、引言示波器是电子测量与实验中常用的仪器之一,主要用于观察、分析和测量电信号的变化。
通过示波器,我们可以直观地观察到信号的波形、幅度、频率等参数,进而对电路进行调试和故障排除。
本教案将详细介绍示波器的基本原理、使用方法和实验操作,帮助读者掌握示波器的使用技巧。
二、示波器的基本原理示波器主要由垂直偏转板、水平偏转板、荧光屏和电子枪等部分组成。
ADO20系列平板汽车示波器说明书V1.0合肥市金涵电子有限责任公司序言尊敬的用户:您好!首先感谢您选购 JINHANIC仪器,为了正确使用本仪器,请您在使用本仪器之前详细阅读本说明书,特别是有关“安全注意事项”部分。
如果您已阅读完本说明书,建议您将此说明书进行妥善保管,以便日后查阅。
内容提要:本手册介绍ADO系列数字手持示波器的操作的有关信息。
手册包括以下章节:◆安全与注意事项◆入门指南:简单介绍了数字手持示波器及万用表的前面板、用户界面、功能检查及探头补偿。
◆功能介绍及操作:对通用示波器、汽车示波器、万用表的功能及操作做了详细的介绍。
◆主页功能◆应用示例:提供一些测量示例,供读者参考。
◆系统提示及故障排除:◆服务和支持:◆附录:目录第一章安全与注意事项 (1)1.1 安全注意事项 (1)1.2 安全术语和符号 (1)第二章示波器快速入门指南 (2)2.1 初步了解ADO20系列的前面板和用户界面 (3)2.2 探头 (6)第三章功能介绍及操作 (7)3.1 汽车示波器 (7)1.快速操作指南 (7)2.点火功能 (8)3.传感器功能 (19)4.执行器 (31)3.2 通用示波器 (38)1.功能菜单 (38)2.连接器 (39)3.自动设置 (39)4.默认设置 (39)5.垂直系统 (40)6.水平系统 (42)8.数学计算系统 (44)9.系统设置 (45)10.存储系统 (45)B连接设置步骤方法 (49)12.快捷键操作 (51)3.3 示波器万用表功能介绍及操作 (51)3.4 主页功能 (56)1.示波器(见章节3.1-3.4) (57)2.文件管理器 (57)3.设置 (57)4.图片查看(见章节3.2-10存储系统) (59)5.视频播放(见章节3.2-10存储系统) (59)6.投射屏幕 (59)7.关机、重启、息屏 (59)3.5 内窥镜 (59)3.6 屏幕镜像 (62)第四章应用示例 (66)4.1 简单信号测量 (66)4.2 光标测量 (67)4.3 利用示波器测量直流电压 (68)第五章系统提示及故障排除 (69)5.1 系统提示信息说明 (69)5.2 故障处理 (69)第六章服务和支持 (70)6.1 保修概要 (70)附录A:技术规格 (70)附录B:ADO20系列手持汽车数字存储示波器附件 (71)附录C:日常保养和清洁 (72)第一章安全与注意事项1.1 安全注意事项了解下列安全性预防措施,以避免人身伤害,并防止损坏本产品或与本产品连接的任何产品。
1.打開電源按鈕
2.啟動系統,進入WIN2000系統,出現如下圖示:
.
3. 在現示屏的左上方打開FILE,點選Recall setup
进入测量的屏幕
4.在屏幕的右下角点选BROWSE,选择所要的程序。
会出现下面3个程序,分別是clc ,clk2,power,都是設定好的測試頻率,電壓的程序.選你所要的程序,双击.
出现下图,点RECALL NOW。
就出现你选的程序了,
5.将探棒勾在CAL上,如下图,
按AUTO SETUP两次,示波器会自动校验。
校验完毕,如下图。
就可以用你选择的程序了。
其中可以调你要的量程,
多通道的选择。
6.你如果要换个程序,在現示屏的左上方打開FILE,點選Recall setup.
出现下图,
然後調出你想换的程序,双击,
点击RECALL NOW,就調出了所需要的程序,如下圖:
再校验下,如上5所示,就可以运用程序了,可以开始测量了。
序言版本信息序言序言尊敬的用户:您好!首先感谢您选购Micsig仪器,为了正确使用本仪器,请您在使用本仪器之前详细阅读本说明书,特别是有关“安全注意事项”部分。
如果您已阅读完本说明书,建议您将此说明书进行妥善保管,以便日后查阅。
本文档中包含的材料“按现状”提供,在将来版本中如有更改,恕不另行通知。
本产品执行标准:GB/T15289-2013。
目录目录目录 (I)第一章安全与注意事项 (1)1.1安全注意事项 (1)1.2安全术语和符号 (3)第二章示波器快速入门指南 (6)2.1包装内容检查 (7)2.2使用支架 (8)2.3侧面 (9)2.4背面 (10)2.5顶部 (11)iii 2.6正面 (12)2.7打开与关闭示波器 (13)2.8了解示波器显示 (14)2.9触摸屏的基本操作简介 (18)2.10鼠标操作 (20)2.11将探头连接到示波器 (21)2.12使用自动 (21)2.13使用出厂设置 (25)2.14使用自校准 (25)2.15无源探头校准 (26)2.16修改语言 (30)第三章汽车测试 (31)3.1充电/启动电路 (31)3.1.1 12V充电 (33)目录3.1.2 24V充电 (35)3.1.3充电纹波 (36)3.1.4福克斯智能发电机 (38)3.1.5 12V启动 (40)3.1.6 24V启动 (43)3.1.7启动电流 (44)3.2传感器测试 (45)3.2.1 ABS (45)3.2.2 油门踏板 (47)3.2.3 空气流量计 (50)3.2.4 凸轮轴 (52)3.2.5 冷却液温度 (55)3.2.6 曲轴 (57)3.2.7 分电器 (60)3.2.8 燃油压力 (62)iiiiv3.2.9 爆震 (64)3.2.10 氧传感器 (67)3.2.11 进气压力 (70)3.2.12 车速 (72)3.2.13 节气门位置 (74)3.3执行器 (77)3.3.1碳罐电磁阀 (77)3.3.2柴油机预热塞 (80)3.3.3 EGR电磁阀 (82)3.3.4电子燃油泵 (84)3.3.5怠速控制阀 (86)3.3.6喷油嘴(汽油机) (88)3.3.7喷油嘴(柴油机) (90)3.3.8压力调节器 (92)3.3.9流量控制阀 (94)目录3.3.10节气门伺服电机 (96)3.3.11冷却风扇 (98)3.3.12可变气门正时 (101)3.4点火测试 (104)3.4.1 初级 (104)3.4.2次级 (107)3.4.3初级+次级 (108)3.5通信测试 (111)3.5.1 CAN高&CAN低 (111)3.5.2 LIN总线 (114)3.5.3 FlexRay总线 (117)3.5.4 K线 (119)3.6组合测试 (121)3.6.1 曲轴+凸轮轴 (121)3.6.2曲轴+初级点火 (123)vvi 3.6.3初级点火+喷油嘴电压 (125)3.6.4曲轴+凸轮轴+喷油嘴+次级点火 (127)第四章用按键操控示波器 (129)4.1功能键 (131)4.2菜单控制键 (132)4.3光标 (132)4.4水平系统 (133)4.5垂直系统 (133)4.6触发系统 (134)4.7主页、锁屏 (135)第五章水平系统 (137)5.1水平移动波形 (139)5.2调整水平时基(时间/格) (140)5.3平移和缩放单次采集或已停止的采集 (142)目录5.4R OLL、XY (142)5.5Z OOM模式 (149)第六章垂直系统 (152)6.1打开/关闭通道(模拟、数学、参考波形) (154)6.2调节垂直灵敏度 (159)6.3调节垂直位置 (160)6.4打开通道菜单 (160)6.4.1 指定通道耦合 (161)6.4.2 指定带宽限制 (163)6.4.3 波形反相 (164)6.4.4 指定探头类型 (166)6.4.5 指定探头衰减系数 (166)第七章触发系统 (168)7.1触发和触发调节 (169)vii7.2边沿触发 (178)7.3脉宽触发 (181)7.4逻辑触发 (187)7.5第N边沿触发 (192)7.6欠幅触发 (194)7.7斜率触发 (196)7.8超时触发 (199)7.9视频触发 (202)7.10串行总线触发 (206)第八章分析系统 (207)8.1自动测量 (208)8.2频率计测量 (217)8.3光标 (218)8.4相位标尺 (224)目录第九章存储 (225)9.1屏幕截图功能 (226)9.2视频录制 (228)9.3波形存储 (229)9.4设置保存 (236)第十章数学和参考 (237)10.1双波形运算 (238)10.2FFT测量 (242)10.3高级数学 (248)10.4参考波形的调用 (251)第十一章显示设置 (255)11.1波形设置 (256)11.2网格设置 (256)11.3余辉设置 (257)11.4时基参考 (259)11.5色温设置 (259)11.6时基模式选择 (260)第十二章采样系统 (261)12.1采样概述 (262)12.2运行/停止键及单序列键 (266)12.3选择采样模式 (267)12.4记录长度与采样率 (272)第十三章串行总线触发与解码(选配) (275)13.1UART(RS232/RS422/RS485)总线触发与解码 (279)13.2LIN总线触发与解码 (289)13.3CAN总线触发与解码 (295)13.4SPI总线触发与解码 (301)13.5I2C总线触发与解码 (307)目录13.6ARINC429总线触发与解码 (313)13.71553B总线触发与解码 (320)第十四章主页功能 (327)14.1示波器(见第2~12章) (329)14.2应用商店 (329)14.3设置 (332)14.4文件管理器 (337)14.5计算器 (338)14.6浏览器 (338)14.7图库 (339)14.8日历 (342)14.9电子工具 (342)14.10时钟 (343)14.11关机 (345)第十五章远程控制 (347)15.1上位机 (348)14.1.1上位机软件的安装 (348)14.1.2上位机的连接 (349)14.1.3主界面介绍 (349)14.1.4操作界面介绍 (352)14.1.5图片、视频的存储和查看 (352)15.2手机APP (354)第十六章更新与升级功能 (357)16.1软件更新 (358)16.2增加选件功能 (359)第十七章参考 (361)17.1测量类别 (362)17.2污染度 (363)目录第十八章故障处理 (364)第十九章服务与支持 (369)附录 (371)附录A:示波器的维护与保养 (371)附录B:附件 (373)安全与注意事项第一章安全与注意事项1.1安全注意事项了解下列安全性预防措施,以避免人身伤害,并防止损坏本产品或与本产品连接的任何产品。
汽车示波器的使用方法
1.检查示波器的电源和探针是否连接正常。
2.将示波器连接到要测量的电路上。
如果需要对电路进行差分测量,则需要将两个探针连接到不同的接地点上。
3.调整示波器的垂直控制使波形显示在屏幕上。
可以选择不同的通道来显示多个信号。
4.调整水平控件以便在屏幕上显示完整的波形,可以使用触发功能来跟踪周期性信号。
5.调整示波器的时间基准,以确定显示连续波形的速度。
时间尺度可以根据需要缩放。
6.如果需要进行频率分析,则可以使用示波器的FFT 功能。
通过选择一个合适的FFT 分辨率和显示时间,可以获得频谱分布图。
7.在测量过程中需要根据具体情况来选择合适的触发源、垂直放大器、水平扫描速度等参数。
8.测量完成后,记得关闭示波器并按照正确的方法拆卸探针。
汽车示波器的使用方法
汽车示波器是一种用于检测汽车电路的工具,它可以帮助汽车维修人员快速准确地找到电路故障。
下面介绍一下汽车示波器的使用方法。
将汽车示波器连接到汽车电路上。
通常情况下,汽车示波器需要连接到汽车电池的正负极上,以获取电源。
然后,将示波器的探头连接到需要检测的电路上。
探头的颜色通常为红色和黑色,红色连接到正极,黑色连接到负极。
接下来,打开汽车示波器并设置参数。
示波器通常有多种参数可以设置,例如时间基准、电压范围、触发方式等。
根据需要设置相应的参数,以确保示波器可以正确地检测到电路信号。
然后,开始检测电路信号。
示波器可以显示电路信号的波形,通过观察波形可以判断电路是否正常。
如果波形不正常,可以根据波形的特征来判断故障原因。
例如,如果波形出现了干扰,可能是由于电磁干扰或者接触不良导致的。
根据检测结果进行修理。
根据示波器的检测结果,可以确定电路故障的具体原因,然后进行修理。
修理过程中需要注意安全,避免触电或者其他危险。
汽车示波器是一种非常实用的工具,可以帮助汽车维修人员快速准确地找到电路故障。
使用汽车示波器需要注意安全,正确设置参数,
仔细观察波形,以确保检测结果准确可靠。
汽车诊断示波器ATO系列• 2/4通道• 最大带宽300MHz• 最高采样率2GSa/s• 最大存储深度220Mpts• 7500mAh 锂离子电池• 支持点火测试、CAN(FD)等通信测试• 支持凸轮轴等传感器、冷却风扇等执行器测试支持所有车型电子项目测量产品概述汽车诊断示波器ATO 系列,是一款专用于汽车维修诊断的示波器,内置多种汽车诊断专业功能、采用10.1寸超大高清屏幕、内置长达五个小时以上的续航锂电池、2/4 路通道,最大带宽300MHz,最高采样率2GSa/s,最大存储深度220Mpts,搭载了测试仪器专用的SigtestUI ™多任务系统人性化的用户界面,像操作手机一样操作示波器,让汽车诊断工作更加轻松。
主要参数▶汽车专业功能一键测试,操作便捷▶ 深存储深度,全面掌握测试全局和细节▶ 超大屏全触控、人性化软件操作界面▶ 高波形捕获率,捕捉细节和微小信号▶ 体积小重量轻、外出测试更加便捷▶ 多种串行总线协议触发及解码,全方面满足需求▶ 大容量电池7500mAh,长时间测试无忧▶ 支持Wi-Fi、USB、上位机操控和SCPI 指令▶ 超大32G 空间存储,支持多种数据格式存储▶ 硬件滤波功能,有效去除杂散信号和干扰▶阻抗1MΩ/50Ω可选,满足不同测试需求▶支持分段存储,方便多段波形分析和处理产品特点手感佳,易便携ABS+TPU 包胶防护,专业级TPE 提手,单手可握,含电池仅重1.9KG。
强大硬件核心硬件升级,速度流畅,32G 超大存储,支持视频录制,多种文件存储。
人性化UI 设计极致迅捷的安卓操作体验,大气外观+全新UI 设计,专业随“手”掌握,波形控制得心应手。
手触丝滑10.1寸触控屏,1280*800分辨率,高屏占比,核心硬件升级。
多种协议解码RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I²CWi-Fi▶ATO 系列支持SCPI 可编程仪器标准命令,支持PC 软件+手机App 远程控制,通过Wi-Fi、USB 连接,可上网进行在线升级,也可通过HDMI 端口投影进行培训和教育演示。
示波器的使用
示波器的使用:
•作用;
•原理;
•使用方法。
万用表的使用:
•作用;
•原理;
•使用方法。
一、示波器的作用
1.广泛的电子测量仪器;
2.测量电信号的波形(电压与时间关系);
3.测量幅度、周期、频率和相位等参数;
4.配合传感器,测量一切可以转化为电压的参量(如电流、电阻、温度磁强等)
二、工作原理
1.组成:
2.电子偏转:电子在水平/垂
直方向受电场力。
3.电子扫描:在水平偏转板
上加锯齿波电压,电子束
在水平方向周期性地来回
扫动,屏幕出现水平亮
线,称为“扫描”。
扫描方式:AUTO/NORM。
4.波形显示原理:在Y偏转板
加正弦电压U
y ,在X偏转板
加锯齿电压U
x ,使电子在Y
方向做正弦运动,沿X方向做匀速运动。
若T
x =nT
y。
则屏幕上
出现n个稳定的正弦波。
触发同步:只有T
x 为T
y
的整数倍时,屏幕上的波
形才能稳定。
为了得到稳定波形,可以采用触发同步:即从触发源(如Y轴电压)引入一部分信号去控
制锯齿波发生器,强制T
x =nT
y。
调同步:选触发源(source)—调电平(trigger level )。
双踪显示:利用电子开关,把通道1(CH1)和通道2(CH2)的两个信号波形轮流显示。
选通道:CH1、CH2、CH1+CH2,CH1-CH2
选显示方式:交替(ALT)/断续(CHOP)
5.李萨如图,用李萨如图
测量信号频率
把两个正弦信号分别加到X
轴(CH1)和Y 轴(CH2)
输入端,则屏幕上光点
的运动轨迹是两个互相
垂直的谐振动的合成。
当两个正弦信号频率之
比为整数时,其轨迹是
一个稳定的闭合曲线。
这种曲线称为李萨如
图,如图3-3-6所
示。
x
y y x N N f f =
三、示波器的使用方法
1.面板
2.使用方法
1)选扫描方式(SWEEP MODE):AUTO,以便
无信号输入时产生水平亮线。
(NORMAL/SINGLE)。
旋钮居中:先将常用旋钮放在中间位置,如“INTEN”(波形亮度)、“READ OUT”(字符亮度)和“POSITION”(垂直位移)、“←→POSITION”(水平位移)等常用旋钮居中。
2)选通道:CH1/CH2;
选显示方式:ALT
交流(AC)耦合:一般情况下,按DC/AC键,使
CH1和CH2输入信号耦合方式为AC。
3)调同步
选触发源(source):按SOURCE(触发源)键——VERT(垂直)触发方式,这样不管从CH1还是从CH2输入信号,都能得到稳定的波形显示。
交流(AC)耦合:按COUPLE(耦合)键,使触发信号耦合方式为AC。
调波形稳定:调“TRIG LEVEL”(触发电平)4)调大小
调节X轴“TIME/DIV(扫描速率)”旋纽,使屏幕X方向显示1~2个周期波形。
调节Y轴“VOLTS/DIV(偏转因数)”旋纽,使Y方向信号的峰峰值占3~5格。
示波器使用小结:
扫描—通道—显示—触发—同步
口诀:自动(AUTO)扫描—旋钮居中—交流(AC)耦合—垂直(VERT)触发—电平(TRIG LEVEL)调节。
3.测信号幅度、周期(频率)与相位
1)“距离测量法”——基本方法峰峰值电压U PP =y (cm )×偏转因数K (V/cm )
交流有效值:
周期T= x(cm)×扫描速度P (ms/cm )频率f=1/T (Hz )
相位= x(cm) ×3600/X T
2)“光标测量法”—大多数示波器没有.
测相位差:
利用“双踪功能”测量两同频率电压的相位差。
相位差:Δφ= D(div) ×2π/D T
(2)“光标测量法”—大多数示波器没有此功能。
D T
