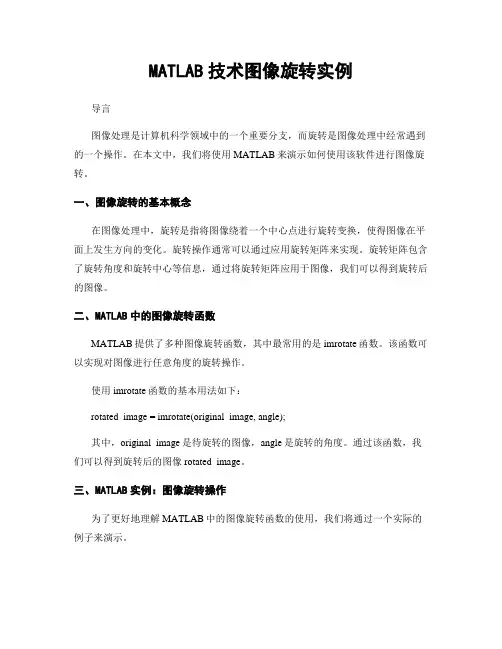

MATLAB中图像函数大全 详解及例子

MATLAB技术图像旋转实例导言图像处理是计算机科学领域中的一个重要分支，而旋转是图像处理中经常遇到的一个操作。

在本文中，我们将使用MATLAB来演示如何使用该软件进行图像旋转。

一、图像旋转的基本概念在图像处理中，旋转是指将图像绕着一个中心点进行旋转变换，使得图像在平面上发生方向的变化。

旋转操作通常可以通过应用旋转矩阵来实现。

旋转矩阵包含了旋转角度和旋转中心等信息，通过将旋转矩阵应用于图像，我们可以得到旋转后的图像。

二、MATLAB中的图像旋转函数MATLAB提供了多种图像旋转函数，其中最常用的是imrotate函数。

该函数可以实现对图像进行任意角度的旋转操作。

使用imrotate函数的基本用法如下：rotated_image = imrotate(original_image, angle);其中，original_image是待旋转的图像，angle是旋转的角度。

通过该函数，我们可以得到旋转后的图像rotated_image。

三、MATLAB实例：图像旋转操作为了更好地理解MATLAB中的图像旋转函数的使用，我们将通过一个实际的例子来演示。

假设我们有一张名为"lena.jpg"的图像，我们希望将该图像按顺时针方向旋转45度。

首先，我们需要在MATLAB中加载该图像。

可以使用imread函数实现图片的加载：image = imread('lena.jpg');然后，我们使用imrotate函数对图像进行旋转操作：rotated_image = imrotate(image, 45);最后，我们使用imshow函数来显示旋转后的图像：imshow(rotated_image);通过运行上述代码，我们可以在MATLAB的图像窗口中看到旋转后的图像。

如图1所示，旋转后的lena图像呈现出45度旋转的效果。

图1：旋转后的lena图像四、其他图像旋转技术除了imrotate函数，MATLAB还提供了其他的图像旋转技术，如基于仿射变换的图像旋转、基于坐标变换的图像旋转等。

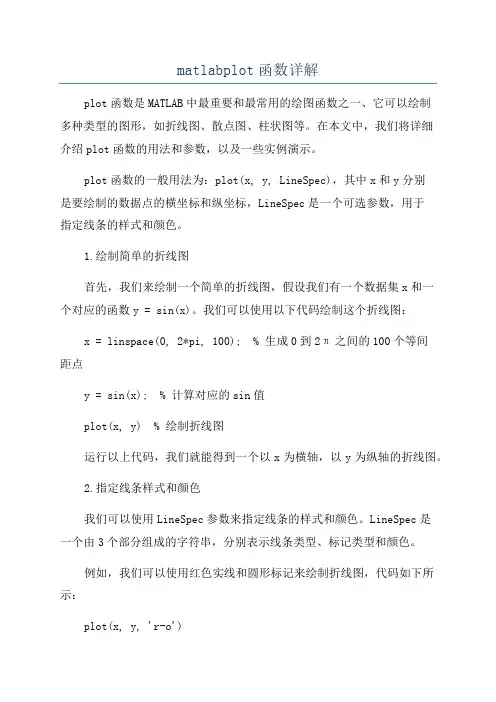

matlabplot函数详解plot函数是MATLAB中最重要和最常用的绘图函数之一、它可以绘制多种类型的图形，如折线图、散点图、柱状图等。

在本文中，我们将详细介绍plot函数的用法和参数，以及一些实例演示。

plot函数的一般用法为：plot(x, y, LineSpec)，其中x和y分别是要绘制的数据点的横坐标和纵坐标，LineSpec是一个可选参数，用于指定线条的样式和颜色。

1.绘制简单的折线图首先，我们来绘制一个简单的折线图，假设我们有一个数据集x和一个对应的函数y = sin(x)。

我们可以使用以下代码绘制这个折线图：x = linspace(0, 2*pi, 100); % 生成0到2π之间的100个等间距点y = sin(x); % 计算对应的sin值plot(x, y) % 绘制折线图运行以上代码，我们就能得到一个以x为横轴，以y为纵轴的折线图。

2.指定线条样式和颜色我们可以使用LineSpec参数来指定线条的样式和颜色。

LineSpec是一个由3个部分组成的字符串，分别表示线条类型、标记类型和颜色。

例如，我们可以使用红色实线和圆形标记来绘制折线图，代码如下所示：plot(x, y, 'r-o')其中，'r'表示红色，'-'表示实线，'o'表示圆形标记。

运行以上代码，我们可以得到红色实线和圆形标记的折线图。

3.绘制多条曲线plot函数可以同时绘制多条曲线。

我们只需要将不同的数据点传递给x和y，然后用逗号分隔开即可。

例如，我们可以绘制一个由两条正弦曲线构成的图形，代码如下所示：y1 = sin(x);y2 = sin(2*x);plot(x, y1, x, y2)运行以上代码，我们将得到两条正弦曲线组成的图形。

title('折线图示例')xlabel('x')ylabel('y')5.修改坐标轴范围有时候，我们希望修改坐标轴的范围，以更好地展示数据。

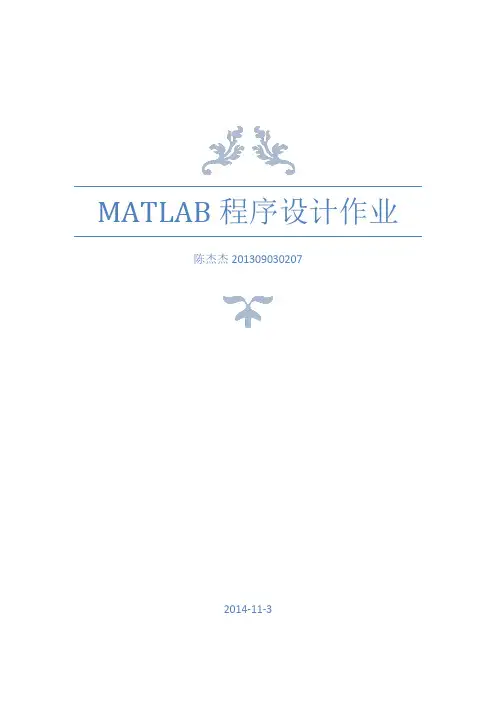

MATLAB程序设计作业陈杰杰2013090302072014-11-3MATLAB具有强大的图形处理功能。

下面给出了3个m脚本文件，请在MA TLAB环境下运行，观察其输出。

要求根据每个m文件输出的图形（共18个），用中文翻译并解释产生每个输出图形的函数具体是什么？其功能是什么？文件1：clear all %清除工作区间所有的变量clf %清除图形窗口的内容mfilename('fullpath') %返回当前正在运行的函数所在文件的文件名（全部路径）echo on %显示M文件执行的每一条命令subplot(2,3,1) %使（2*3）幅子图中第一个子图成为当前图t = 0:0.1:10; %将以0为起点、以10为终点、以0.1为步长的一维矩阵赋值给t z = impulse(1, [1 1 1], t); %动力系统的脉冲响应数据，以时间t步长0.1为单位stairs(t(1:5:end),z(1:5:end)) %绘制阶梯状图,从第1行开始，间隔5行取1行，到最后1行为止hold on %保持当前坐标轴和图形，并接受下一次绘制plot(t,z,'r') %用红线绘制横轴为t、纵轴为z的二维函数图plot([0 t(end)], [0 0], 'k:') %用黑色虚线绘制函数图像，要求经过原点平行于横轴、取值范围为0到t的最后一个值title('Impulse Response - (STAIRS)') %将此图命名为Impulse Response - (STAIRS)（脉冲响应-（阶梯图））subplot(2,3,2) %使（2*3）幅子图中第二个子图成为当前图theta = 2*pi*(0:74)/75; %将以0为起点、以2*pi*74/75为终点、2*pi/75为步长的一维矩阵赋值给thetax = cos(theta); %计算cos(theta)的值，并赋给xy = sin(theta); %计算sin(theta)的值，并赋给yz = abs(fft(ones(10,1), 75))'; %ones(10,1)生成十行一列的全一矩阵；fft(ones(10,1), 75)进行快速傅里叶变换；z = abs(fft(ones(10,1), 75))'取幅值并转置stem3(x, y, z) %绘制三维杆状图title('Polar FFT - (STEM3)') %将此图命名为Polar FFT - (STEM3)（极坐标下快速傅里叶变换-（三维针状图））subplot(2,3,3) %使（2*3）幅子图中第二个子图成为当前图[X,Y,Z] = peaks(-2:0.25:2); %产生-2为起点、2为终点、0.25为步长的guassian分布矩阵，返回峰函数的三个坐标轴空间上的数值，X表示在x轴，Y表示在y轴，Z表示在z轴，这样每个点就对应一个（X，Y，）[U,V] = gradient(Z, 0.25); %返回二维数值梯度的U、V部分，这里的0.25指定了沿着梯度的方向取点的间隔为0.25contour(X,Y,Z,10); %绘制矩阵Z的等高线，绘制的等高线被限定在由X、Y指定的区域内，等高线条数为10hold on %保持当前坐标轴和图形，并接受下一次绘制quiver(X,Y,U,V); %使用箭头来直观的显示矢量场，该调用格式表示通过在(X, Y)指定的位置绘制小箭头来表示以该点为起点的向量(U,V)title('Surface Gradient - (CONTOUR & QUIVER)') %将此图命名为Surface Gradient - (CONTOUR & QUIVER)（表面梯度-（等高线图和矢量场图））theta = 0:0.1:4*pi; %将以0为起点、以4*pi为终点、0.1为步长的一维矩阵赋值给theta[x,y] = pol2cart(theta(1:5:end), theta(1:5:end)); %把极坐标(theta(1:5:end), theta(1:5:end))转换为对应的二维笛卡尔坐标(x,y),theta(1:5:end)表示从第一行到最后一行，每五行取一行subplot(2,3,4) %使（2*3）幅子图中第四个子图成为当前图polar(theta,theta) %绘制极坐标图像，第一个theta是用弧度制表示的角度，第二个theta是对应的半径axis([-13 13 -12.5 14.5]) %横坐标范围为-13到13，纵坐标范围为-12.5到14.5title('Spiral Plot - (POLAR)') %将此图命名为Spiral Plot - (POLAR)（螺旋图-极坐标图）subplot(2,3,5) %使（2*3）幅子图中第五个子图成为当前图compass(x,y) %绘制罗盘图axis([-13 13 -12.5 14.5]) %横坐标范围为-13到13，纵坐标范围为-12.5到14.5title('Direction Vectors - (COMPASS)') %将此图命名为Direction Vectors - (COMPASS)（方向矢量-罗盘图）subplot(2,3,6) %使（2*3）幅子图中第六个子图成为当前图feather(x(1:19),y(1:19)) %绘制羽状图，其中x、y表示一组向量，x是向量的横坐标（x分量），y是向量的纵坐标（y分量）。

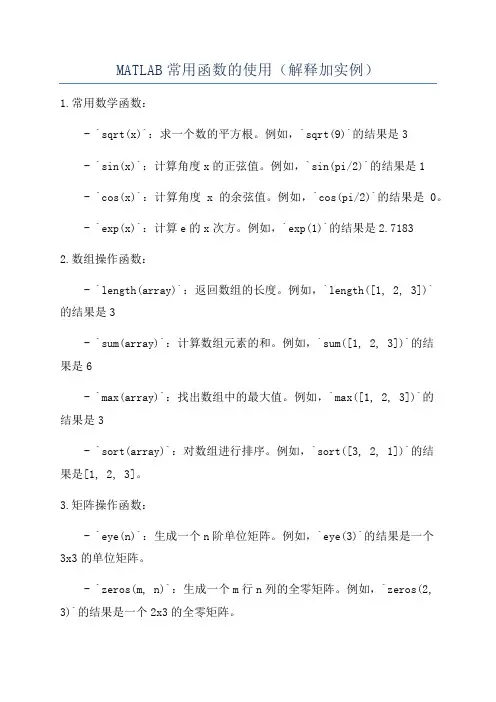

MATLAB常用函数的使用（解释加实例）1.常用数学函数：- `sqrt(x)`：求一个数的平方根。

例如，`sqrt(9)`的结果是3- `sin(x)`：计算角度x的正弦值。

例如，`sin(pi/2)`的结果是1- `cos(x)`：计算角度x的余弦值。

例如，`cos(pi/2)`的结果是0。

- `exp(x)`：计算e的x次方。

例如，`exp(1)`的结果是2.71832.数组操作函数：- `length(array)`：返回数组的长度。

例如，`length([1, 2, 3])`的结果是3- `sum(array)`：计算数组元素的和。

例如，`sum([1, 2, 3])`的结果是6- `max(array)`：找出数组中的最大值。

例如，`max([1, 2, 3])`的结果是3- `sort(array)`：对数组进行排序。

例如，`sort([3, 2, 1])`的结果是[1, 2, 3]。

3.矩阵操作函数：- `eye(n)`：生成一个n阶单位矩阵。

例如，`eye(3)`的结果是一个3x3的单位矩阵。

- `zeros(m, n)`：生成一个m行n列的全零矩阵。

例如，`zeros(2, 3)`的结果是一个2x3的全零矩阵。

- `ones(m, n)`：生成一个m行n列的全1矩阵。

例如，`ones(2, 3)`的结果是一个2x3的全1矩阵。

- `rand(m, n)`：生成一个m行n列的随机矩阵。

例如，`rand(2,3)`的结果是一个2x3的随机矩阵。

4.文件操作函数：- `load(filename)`：从文件中加载数据。

例如，`load('data.mat')`将从名为"data.mat"的文件中加载数据。

- `save(filename, data)`：将数据保存到文件中。

例如，`save('data.mat', x)`将变量x保存到名为"data.mat"的文件中。

A aabs 绝对值, 模acos 反余弦acosh 反双曲余弦acot 反余切acoth 反双曲余切acsc 反余割acsch 反双曲余割all 所有元素均非零则为真alpha 透明控制angle 相角ans 最新表达式的运算结果any 有非零元则为真area 面域图asec 反正割asech 反双曲正割asin 反正弦asinh 反双曲正弦atan 反正切atan2 四象限反正切atanh 反双曲正切autumn 红、黄浓淡色axis 轴的刻度和表现B bbar 直方图binocdf 二项分布概率binopdf 二项分布累积概率binornd 产生二项分布随机数组blanks 空格符号bode 给出系统的对数频率曲线bone 蓝色调浓淡色阵box 坐标封闭开关break 终止最内循环brighten 控制色彩的明暗butter ButterWorth低通滤波器C ccaxis （伪）颜色轴刻度cd 设置当前工作目录cdf2rdf 复数对角型转换到实块对角型ceil 朝正无穷大方向取整cell 创建单元数组char 创建字符串数组或者将其他类型变量转化为字符串数组charfcn Maple函数Children 图形对象的子对象clabel 等高线标注class 判别数据类别clc 清除指令窗中显示内容clear 从内存中清除变量和函数clf 清除当前图形窗图形close 关闭图形窗collect 合并同类项Color 图形对象色彩属性colorbar 显示色条colorcube 三浓淡多彩交错色colordef 定义图形窗色彩colormap 设置色图comet 彗星状轨迹图comet3 三维彗星动态轨迹线图compass 射线图;主用于方向和速度cond 矩阵条件数conj 复数共轭continue 将控制转交给外层的for或while 循环contour 等高线图contourf 填色等高线图conv 卷积和多项式相乘cool 青和品红浓淡色图copper 线性变化纯铜色调图corrcoef 相关系数cos 余弦cosh 双曲余弦cot 余切coth 双曲余切cov 协方差矩阵csc 余割csch 双曲余割cumsum 元素累计和cumtrapz 梯形法累计积分D ddblquad 二重（闭型）数值积分指令deconv 解卷和多项式相除del2 计算曲率demos 演示函数det 行列式的值diag 创建对角阵，抽取对角向量diff 求导数,差分和近似微分digits 控制符号数值的有效数字位数dir 列出目录清单dirac 单位冲激函数disp 显示矩阵和文字内容disttool 概率分布计算交互界面doc 列出指定工具包中所有函数名docsearch 进行多词条检索double 把符号常数转化为16位相对精度的浮点数值对象drawnow 刷新屏幕dsolve 求解符号常微分方程E e edit 矩阵编辑器,打开M文件Ei maple 指数积分eig 矩阵特征值和特征向量end 数组的最大下标，结束for，while，if 语句eps 浮点相对误差EraseMode 图形对象属性error 显示错误信息exit 关闭MATLABexp 指数expand 对指定项展开expm 矩阵指数eye 单位阵ezcontour 画等位线ezcontourf 画填色等位线ezmesh 画网线图ezmeshc 画带等位线的网线图ezplot 绘制符号表达式的二维图形ezplot3 画三维曲线ezpolar 画极坐标曲线ezsurf 画曲面图ezsurfc 画带等位线的曲面图F ffactor 进行因式或因子分解false 按指定大小创建全0逻辑数组feather 从X轴出发的复数向量图，羽毛图feval 函数宏指令fill 多边形填色图find 寻找非数单下标标识findsym 确认表达式中自由符号变量fix 朝零方向取整flag 红-白-蓝-黑交错色图fliplr 矩阵的左右翻转flipud 矩阵的上下翻转floor 朝负无穷大方向取整fminbnd 非线性函数在某区间中极小值fminsearch 单纯形法求多元函数极值点指令for (end) 按规定次数重复执行语句format 设置数据输出格式fourier Fourier变换fsolve 解非线性方程组的最简单格式function 函数文件头functions 观察函数句柄内涵function handle 函数句柄funfun 数值泛函函数和ODE解算器funm 计算一般矩阵函数fzero 单变量函数的零点G ggallery 产生测试矩阵gca 获得当前轴的柄gcf 获得当前图的柄general 通用指令get 获得图柄getframe 获得影片动画图象的帧ginput 用鼠标在图上获取数据global 定义全局变量gradient 梯度gray 线性灰度grid on/off 画坐标网格线H hheaviside 单位阶跃函数help 在线帮助指令helpbrowser 超文本文档帮助信息helpdesk 超文本文档帮助信息helpwin 打开在线帮助窗hidden 网线图消隐开关hist 统计频数直方图histfit 带拟曲线的统计频数直方图hold on/off 图形的保持horner 转换成嵌套形式hot 黑-红-黄-白交错色图hsv 饱和色彩图I ii, j 虚数单位if end 条件执行语句if-else-end 程序分支控制ifourier Fourier反变换ilaplace Laplace反变换imag 复数虚部image 图像impulse 给出系统的冲激响应ind2sub 据单下标换算出全下标inf 或Inf 无穷大inline 创建内联函数input 提示键盘输入int 计算积分int2str 整数转换为字符串inv 矩阵的逆invhilb Hilbert矩阵法求逆阵isa 判断指定变量类别ischar 若是字符串则为真isempty 若是空矩阵则为真isfinite 若是有限数则为真isglobal 若是全局变量则为真ishandle 是否图柄isinf 若是无穷大则为真isletter 串中是字母则为真islogical 若是逻辑数则为真isnan 若为非数则为真isnumeric 若是数值则为真isolate maple的特殊指令isprime 是否质数isreal 若是实数矩阵则为真isspace 串中是空格则为真iztrans Z反变换J jjacobian Jacobian 矩阵jet 变异HSV色图jordan Jordan分解K kkeyboard 键盘获得控制权L llaplace Laplace变换legend 形成图例说明length 确定数组长度light 灯光控制lighting 设置照明模式limit 求极限line 创建线对象LineStyle 图形线对象属性-线型LineWidth 图形属性-线宽linmod2 从SIMULINK模型得到系统的状态方程linspace 线性等分向量load 从磁盘调入数据变量Location 图形对象属性-位置log 自然对数log10 常用对数log2 以2为底的对数logical 将数值转化为逻辑值logspace 对数等分向量lookfor 关键词检索M mmagic 魔方阵maple 进入MAPLE工作空间计算Marker 图形对象属性-点形状MarkerEdge-Color 图形对象属性-点边界色彩MarkerFace-Color 图形对象属性-点域色彩MaekerSize 图形对象属性-点大小material 对象材质max 最大值md 创建目录mean 平均值mesh 三维网线图meshgrid 用于三维曲面的分格线坐标mfun 对MAPLE中若干经典特殊函数的数值计算mfunlist MAPLE经典特殊函数列表mhelp 查阅Maple中的库函数及其调用方法min 最小值minreal 状态方程最小实现mkdir 创建目录mod 模数求余more 命令窗口分页输出的控制开关movie 播放影片动画moviein 影片动画内存初始化mtaylor Taylor级数展开N nNaN或nan 非数nargin 函数输入量的个数nargout 函数输出量的个数ndims 数组的维数norm 矩阵或向量范数normcdf 正态分布累计概率normpdf 服从N分布的随机变量取值x的概率密度normrnd 产生服从N分布的随机数组notebook 创建或打开M-book文件null 零空间num2str 把数值转换为字符串numden 提取公因式O oode45 高阶法解微分方程ones 全1 数组optimsetorth 值空间P ppack 合并工作内存中的碎块pascal Pascal 矩阵path 控制MATLAB的搜索路径pathtool 修改搜索路径pause 暂停pcolor 用颜色反映数据的伪色图peaks 产生peaks图形数据pi 3.1415926535897….pie 饼形统计图pink 淡粉红色图阵plot 直角坐标下线性刻度曲线plot3 三维直角坐标曲线图plotyy 双纵坐标图polar 极坐标曲线图poly 特征多项式,由根创建多项式poly2sym 将多项式转换为符号多项式polyfit 多项式拟合polyval 求多项式的值polyvalm 求矩阵多项式的值pow2 2的幂pretty 习惯方式显示prism 光谱色图阵prod 元素积Q qquad 低阶法数值积分quadl 高阶法数值积分quit 退出MATLABquiver 二维箭头图；主用于场强、流向R rrand 均匀分布随机数组randn 正态分布随机数组random 产生各种分布随机数组randsrc 产生均布数组rank 秩real 复数实部realmax 最大浮点数realmin 最小正浮点数rem 求余数repmat 铺放模块数组reshape 矩阵变维residue 求部分分式表达return 返回roots 求多项式的根rose 频数扇形图；主用于统计rot90 矩阵逆时针旋转90度rotate 旋转指令round 四舍五入取整rref 转换为行阶梯形S ssave 把内存变量存入磁盘sec 正割sech 双曲正割set 设置图形对象属性shading 图形渲染模式shg 显示图形窗sign 函数符号,符号函数simple 运用各种指令化简符号表达式simplify 恒等式简化simulink 打开SIMULINK集成环境sin 正弦sinh 双曲正弦size 确定数组大小slice 切片图solve 求解代数方程组sphere 产生球面数据spinmap 颜色周期性变化操纵spring 青、黄浓淡色sqrt 平方根square 轴属性为方型ss 产生状态方程LTI对象stairs 阶梯形曲线图std 标准差stem 杆图stem3 三维离散杆图str2func 创建函数句柄（punct）strcmp 比较字符串String 图形对象属性-字符串subexpr 运用符号变量置换子表达式subplot 创建子图subs 通用置换指令sum 元素和summer 绿、黄浓淡色图阵surf 三维表面图surfc 带等高线的三维表面图switch-case 多个条件分支sym 产生符号对象syms 定义基本符号对象symsum 符号序列的求和T ttan 正切tanh 双曲正切taylor Taylor级数text 图形上文字标注tf 产生传递函数LTI对象tfdata 从对象中提取传递函数分子分母多项式系数tic 秒表起动title 图形名toc 秒表终止和显示trace 迹trapz 梯形数值积分true 按指定大小创建全1逻辑数组triplequad 三重（闭型）数值积分指令type 显示文件内容V vvar 求方差version MATLAB 版本view 设定3-D图形观测点vpa 给出数值型符号结果W wwhat 列出当前目录上的M、MAT、MEX 文件which 确定指定文件所在的目录while end 不确定次数重复执行语句whitebg 图形底色控制who 列出工作内存中的变量名whos 列出工作内存中的变量细节winter 蓝、绿浓淡色X xxlabel X轴名标注xor 异或Y yYcolor 图形对象属性-纵轴颜色ylabel Y轴名标注Z zzeros 全零矩阵zlabel Z轴名标注zoom 二维图形的变焦放大ztrans Z变换Simulink模块Add 求和模块Breaker 开关Current Measurement 电流测量器Dc Voltage Source 直流电压源Discrete Filter 离散滤波器模块Gain 增益模块In1 输入端口模块Integrator 连续函数积分Out1 输出端口模块Parallel RLC Branch RLC并联支路PowerguiProduct 乘法器Random SourceScope 示波模块Series RLC Branch RLC串联支路Simulink SIMULINK基本库Sine Wave 正弦波输出Step 阶跃输出Transfer Fcn 传递函数模块Voltage Measurement 电压测量器一、MATLAB常用的基本数学函数abs(x)：纯量的绝对值或向量的长度angle(z)：复数z的相角(Phase angle) sqrt(x)：开平方real(z)：复数z的实部imag(z)：复数z的虚部conj(z)：复数z的共轭复数round(x)：四舍五入至最近整数fix(x)：无论正负，舍去小数至最近整数floor(x)：地板函数，即舍去正小数至最近整数ceil(x)：天花板函数，即加入正小数至最近整数rat(x)：将实数x化为分数表示rats(x)：将实数x化为多项分数展开sign(x)：符号函数(Signum function)。

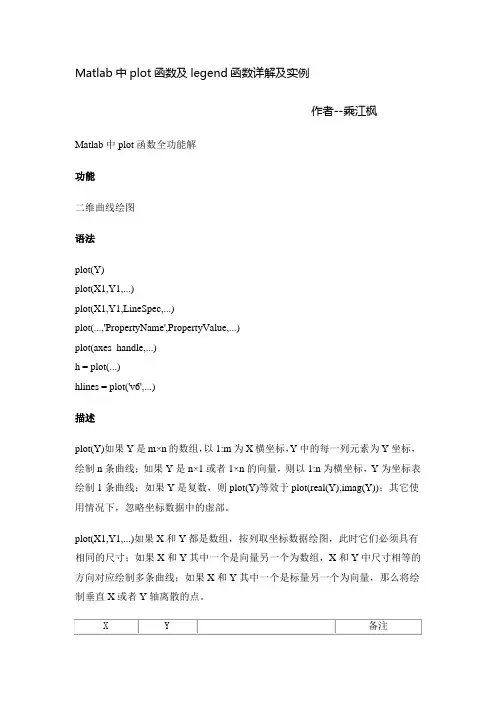

Matlab中plot函数及legend函数详解及实例作者--乘江枫Matlab中plot函数全功能解功能二维曲线绘图语法plot(Y)plot(X1,Y1,...)plot(X1,Y1,LineSpec,...)plot(...,'PropertyName',PropertyValue,...)plot(axes_handle,...)h = plot(...)hlines = plot('v6',...)描述plot(Y)如果Y是m×n的数组，以1:m为X横坐标，Y中的每一列元素为Y坐标，绘制n条曲线；如果Y是n×1或者1×n的向量，则以1:n为横坐标，Y为坐标表绘制1条曲线；如果Y是复数，则plot(Y)等效于plot(real(Y),imag(Y))；其它使用情况下，忽略坐标数据中的虚部。

plot(X1,Y1,...)如果X和Y都是数组，按列取坐标数据绘图，此时它们必须具有相同的尺寸；如果X和Y其中一个是向量另一个为数组，X和Y中尺寸相等的方向对应绘制多条曲线；如果X和Y其中一个是标量另一个为向量，那么将绘制垂直X或者Y轴离散的点。

plot(X1,Y1,LineSpec,...)通过参数LineSpec指定曲线的曲线属性，它包括线型、标记符和颜色。

plot函数支持同时绘制任意组图形plot(X1,Y1,LineSpec1,X2,Y2,LineSpec2,...)此时完全等效于plot(X1,Y1,LineSpec1,...)hlod allplot(X2,Y2,LineSpec2,...)MATLAB中提供的线型属性有：需要说明的是，LineSpec中设置曲线线型、标识符和颜色三项属性时，控制符的顺序不受限制并可以省略或者部分省略。

也就是说'r-.*'、'-.r*'、'*-.r'等形式是等效的，都表示使用红色点划线连接各个节点，各节点使用“*”标识。

（完整版）MATLAB常用函数大全一、MATLAB常用的基本数学函数abs(x)：纯量的绝对值或向量的长度angle(z)：复数z的相角(Phase angle)sqrt(x)：开平方real(z)：复数z的实部imag(z)：复数z的虚部conj(z)：复数z的共轭复数round(x)：四舍五入至最近整数fix(x)：无论正负，舍去小数至最近整数floor(x)：地板函数，即舍去正小数至最近整数ceil(x)：天花板函数，即加入正小数至最近整数rat(x)：将实数x化为分数表示rats(x)：将实数x化为多项分数展开sign(x)：符号函数(Signum function)。

当x<0时，sign(x)=-1；当x=0时，sign(x)=0;当x>0时，sign(x)=1。

rem(x,y)：求x除以y的馀数gcd(x,y)：整数x和y的最大公因数lcm(x,y)：整数x和y的最小公倍数exp(x)：自然指数pow2(x)：2的指数log(x)：以e为底的对数，即自然对数或log2(x)：以2为底的对数log10(x)：以10为底的对数二、MATLAB常用的三角函数sin(x)：正弦函数cos(x)：余弦函数tan(x)：正切函数asin(x)：反正弦函数acos(x)：反馀弦函数atan(x)：反正切函数atan2(x,y)：四象限的反正切函数sinh(x)：超越正弦函数cosh(x)：超越馀弦函数tanh(x)：超越正切函数asinh(x)：反超越正弦函数acosh(x)：反超越馀弦函数atanh(x)：反超越正切函数三、适用於向量的常用函数有：min(x): 向量x的元素的最小值max(x): 向量x的元素的最大值mean(x): 向量x的元素的平均值median(x): 向量x的元素的中位数std(x): 向量x的元素的标准差diff(x): 向量x的相邻元素的差sort(x): 对向量x的元素进行排序（Sorting）length(x): 向量x的元素个数norm(x): 向量x的欧氏（Euclidean）长度sum(x): 向量x的元素总和prod(x): 向量x的元素总乘积cumsum(x): 向量x的累计元素总和cumprod(x): 向量x的累计元素总乘积dot(x, y): 向量x和y的内积cross(x, y): 向量x和y的外积四、MATLAB的永久常数i或j：基本虚数单位（即）eps：系统的浮点（Floating-point）精确度inf：无限大，例如1/0nan或NaN：非数值（Not a number），例如0/0 pi：圆周率p（= 3.1415926...）realmax：系统所能表示的最大数值realmin：系统所能表示的最小数值nargin: 函数的输入引数个数nargout: 函数的输出引数个数五、MATLAB基本绘图函数plot: x轴和y轴均为线性刻度（Linear scale）loglog: x轴和y轴均为对数刻度（Logarithmic scale）semilogx: x轴为对数刻度，y轴为线性刻度semilogy: x轴为线性刻度，y轴为对数刻度六、plot绘图函数的叁数字元颜色字元图线型态y 黄色 . 点k 黑色o 圆w 白色x xb 蓝色+ +g 绿色* *r 红色- 实线c 亮青色: 点线m 锰紫色-. 点虚线-- 虚线七、注解xlabel('Input Value'); % x轴注解ylabel('Function Value'); % y轴注解title('Two Trigonometric Functions'); % 图形标题legend('y = sin(x)','y = cos(x)'); % 图形注解grid on; % 显示格线八、二维绘图函数bar 长条图errorbar 图形加上误差范围fplot 较精确的函数图形polar 极座标图hist 累计图rose 极座标累计图stairs 阶梯图stem 针状图fill 实心图feather 羽毛图compass 罗盘图quiver 向量场图1、特殊变量与常数ans 计算结果的变量名computer 确定运行的计算机eps 浮点相对精度Inf 无穷大I 虚数单位inputname 输入参数名NaN 非数nargin 输入参数个数nargout 输出参数的数目pi 圆周率nargoutchk 有效的输出参数数目realmax 最大正浮点数realmin 最小正浮点数varargin 实际输入的参量varargout 实际返回的参量操作符与特殊字符+ 加- 减* 矩阵乘法 .* 数组乘（对应元素相乘）^ 矩阵幂 .^ 数组幂（各个元素求幂）\ 左除或反斜杠/ 右除或斜面杠./ 数组除（对应元素除）kron Kronecker张量积: 冒号() 圆括[] 方括 . 小数点.. 父目录 ... 继续, 逗号（分割多条命令）; 分号（禁止结果显示）% 注释! 感叹号' 转置或引用= 赋值== 相等<> 不等于& 逻辑与| 逻辑或~ 逻辑非xor 逻辑异或2、基本数学函数abs 绝对值和复数模长acos,acodh 反余弦，反双曲余弦acot,acoth 反余切，反双曲余切acsc,acsch 反余割，反双曲余割angle 相角asec,asech 反正割，反双曲正割asin,asinh 反正弦，反双曲正弦atan,atanh 反正切，双曲正切tangent 正切atan2 四象限反正切ceil 向着无穷大舍入complex 建立一个复数conj 复数配对cos,cosh 余弦，双曲余弦csc,csch 余切，双曲余切cot,coth 余切，双曲余切exp 指数fix 朝0方向取整floor 朝负无穷取整gcd 最大公因数imag 复数值的虚部lcm 最小公倍数log 自然对数log2 以2为底的对数log10 常用对数mod 有符号的求余nchoosek 二项式系数和全部组合数real 复数的实部rem 相除后求余round 取整为最近的整数sec,sech 正割，双曲正割sign 符号数sin,sinh 正弦，双曲正弦tan,tanh 正切，双曲正切3、基本矩阵和矩阵操作blkding 从输入参量建立块对角矩阵eye 单位矩阵linespace 产生线性间隔的向量logspace 产生对数间隔的向量numel 元素个数ones 产生全为1的数组rand 均匀颁随机数和数组randn 正态分布随机数和数组zeros 建立一个全0矩阵colon) 等间隔向量cat 连接数组diag 对角矩阵和矩阵对角线fliplr 从左自右翻转矩阵flipud 从上到下翻转矩阵repmat 复制一个数组reshape 改造矩阵roy90 矩阵翻转90度tril 矩阵的下三角triu 矩阵的上三角dot 向量点集cross 向量叉集ismember 检测一个集合的元素intersect 向量的交集setxor 向量异或集setdiff 向是的差集union 向量的并集数值分析和傅立叶变换cumprod 累积cumsum 累加cumtrapz 累计梯形法计算数值微分factor 质因子inpolygon 删除多边形区域内的点max 最大值mean 数组的均值mediam 中值min 最小值perms 所有可能的转换polyarea 多边形区域primes 生成质数列表prod 数组元素的乘积rectint 矩形交集区域sort 按升序排列矩阵元素sortrows 按升序排列行std 标准偏差sum 求和trapz 梯形数值积分var 方差del2 离散拉普拉斯diff 差值和微分估计gradient 数值梯度cov 协方差矩阵corrcoef 相关系数conv2 二维卷积conv 卷积和多项式乘法filter IIR或FIR滤波器deconv 反卷积和多项式除法filter2 二维数字滤波器cplxpair 将复数值分类为共轭对fft 一维的快速傅立叶变换fft2 二维快速傅立叶变换fftshift 将FFT的DC分量移到频谱中心ifft 一维快速反傅立叶变换ifft2 二维傅立叶反变换ifftn 多维快速傅立叶变换ifftshift 反FFT偏移nextpow2 最靠近的2的幂次unwrap 校正相位角多项式与插值conv 卷积和多项式乘法roots 多项式的根poly 具有设定根的多项式polyder 多项式微分polyeig 多项式的特征根polyfit 多项式拟合polyint 解析多项式积分polyval 多项式求值polyvalm 矩阵变量多项式求值residue 部分分式展开interp1 一维插值interp2 二维插值interp3 三维插值interpft 使用FFT的一维插值interpn 多维插值meshgrid 为3维点生成x和y的网格ndgrid 生成多维函数和插值的数组pchip 分段3次Hermite插值多项式ppval 分段多项式的值spline 3次样条数据插值绘图函数bar 竖直条图barh 水平条图hist 直方图histc 直方图计数hold 保持当前图形loglog x,y对数坐标图pie 饼状图plot 绘二维图polar 极坐标图semilogy y轴对数坐标图semilogx x轴对数坐标subplot 绘制子图bar3 数值3D竖条图bar3h 水平3D条形图comet3 3D慧星图cylinder 圆柱体fill3 填充的3D多边形plot3 3维空间绘图quiver3 3D震动（速度）图slice 体积薄片图sphere 球stem3 绘制离散表面数据waterfall 绘制瀑布trisurf 三角表面clabel 增加轮廓标签到等高线图中datetick 数据格式标记grid 加网格线gtext 用鼠标将文本放在2D图中legend 图注plotyy 左右边都绘Y轴title 标题xlabel X轴标签ylabel Y轴标签zlabel Z轴标签contour 等高线图contourc 等高线计算contourf 填充的等高线图hidden 网格线消影meshc 连接网格/等高线mesh 具有参考轴的3D网格peaks 具有两个变量的采样函数surf 3D阴影表面图surface 建立表面低层对象surfc 海浪和等高线的结合surfl 具有光照的3D阴影表面trimesh 三角网格图Matlab函数大全信源函数randerr 产生比特误差样本randint 产生均匀分布的随机整数矩阵randsrc 根据给定的数字表产生随机矩阵wgn 产生高斯白噪声信号分析函数biterr 计算比特误差数和比特误差率eyediagram 绘制眼图scatterplot 绘制分布图symerr 计算符号误差数和符号误差率信源编码compand mu律/A律压缩/扩张dpcmdeco DPCM（差分脉冲编码调制）解码dpcmenco DPCM 编码dpcmopt 优化DPCM参数lloyds Lloyd法则优化量化器参数quantiz 给出量化后的级和输出值误差控制编码bchpoly 给出二进制BCH码的性能参数和产生多项式convenc 产生卷积码cyclgen 产生循环码的奇偶校验阵和生成矩阵cyclpoly 产生循环码的生成多项式decode 分组码解码器encode 分组码编码器gen2par 将奇偶校验阵和生成矩阵互相转换gfweight 计算线性分组码的最小距离hammgen 产生汉明码的奇偶校验阵和生成矩阵rsdecof 对Reed-Solomon编码的ASCII文件解码rsencof 用Reed-Solomon码对ASCII文件编码rspoly 给出Reed-Solomon码的生成多项式syndtable 产生伴随解码表vitdec 用Viterbi法则解卷积码（误差控制编码的低级函数）bchdeco BCH解码器bchenco BCH编码器rsdeco Reed-Solomon解码器rsdecode 用指数形式进行Reed-Solomon解码rsenco Reed-Solomon编码器rsencode 用指数形式进行Reed-Solomon编码调制与解调ademod 模拟通带解调器ademodce 模拟基带解调器amod 模拟通带调制器amodce 模拟基带调制器apkconst 绘制圆形的复合ASK-PSK星座图ddemod 数字通带解调器ddemodce 数字基带解调器demodmap 解调后的模拟信号星座图反映射到数字信号dmod 数字通带调制器dmodce 数字基带调制器modmap 把数字信号映射到模拟信号星座图（以供调制）qaskdeco 从方形的QASK星座图反映射到数字信号qaskenco 把数字信号映射到方形的QASK星座图专用滤波器hank2sys 把一个Hankel矩阵转换成一个线性系统模型hilbiir 设计一个希尔伯特变换IIR滤波器rcosflt 升余弦滤波器rcosine 设计一个升余弦滤波器（专用滤波器的低级函数）rcosfir 设计一个升余弦FIR滤波器rcosiir 设计一个升余弦IIR滤波器信道函数awgn 添加高斯白噪声伽罗域计算gfadd 伽罗域上的多项式加法gfconv 伽罗域上的多项式乘法gfcosets 生成伽罗域的分圆陪集gfdeconv 伽罗域上的多项式除法gfdiv 伽罗域上的元素除法gffilter 在质伽罗域上用多项式过滤数据gflineq 在至伽罗域上求Ax=b的一个特解gfminpol 求伽罗域上元素的最小多项式gfmul 伽罗域上的元素乘法gfplus GF（2^m）上的元素加法gfpretty 以通常方式显示多项式gfprimck 检测多项式是否是基本多项式gfprimdf 给出伽罗域的MATLAB默认的基本多项式gfprimfd 给出伽罗域的基本多项式gfrank 伽罗域上矩阵求秩gfrepcov GF（2）上多项式的表达方式转换gfroots 质伽罗域上的多项式求根gfsub 伽罗域上的多项式减法gftrunc 使多项式的表达最简化gftuple 简化或转换伽罗域上元素的形式工具函数bi2de 把二进制向量转换成十进制数de2bi 把十进制数转换成二进制向量erf 误差函数erfc 余误差函数istrellis 检测输入是否MATLAB的trellis结构（structure）marcumq 通用Marcum Q 函数oct2dec 八进制数转十进制数poly2trellis 把卷积码多项式转换成MATLAB的trellis描述vec2mat 把向量转换成矩阵——————————————————————————————————————————————————A aabs 绝对值、模、字符的ASCII码值acos 反余弦acosh 反双曲余弦acot 反余切acoth 反双曲余切acsc 反余割acsch 反双曲余割align 启动图形对象几何位置排列工具all 所有元素非零为真angle 相角ans 表达式计算结果的缺省变量名any 所有元素非全零为真area 面域图argnames 函数M文件宗量名asec 反正割asech 反双曲正割asin 反正弦asinh 反双曲正弦assignin 向变量赋值atan 反正切atan2四象限反正切atanh 反双曲正切autumn 红黄调秋色图阵axes 创建轴对象的低层指令axis 控制轴刻度和风格的高层指令B bbar 二维直方图bar3 三维直方图bar3h 三维水平直方图barh 二维水平直方图base2dec X进制转换为十进制bin2dec 二进制转换为十进制blanks 创建空格串bone 蓝色调黑白色图阵box 框状坐标轴break while 或for 环中断指令brighten 亮度控制C ccapture （3版以前）捕获当前图形cart2pol 直角坐标变为极或柱坐标cart2sph 直角坐标变为球坐标cat 串接成高维数组caxis 色标尺刻度cd 指定当前目录cdedit 启动用户菜单、控件回调函数设计工具cdf2rdf 复数特征值对角阵转为实数块对角阵ceil 向正无穷取整cell 创建元胞数组cell2struct 元胞数组转换为构架数组celldisp 显示元胞数组内容cellplot 元胞数组内部结构图示char 把数值、符号、内联类转换为字符对象chi2cdf 分布累计概率函数chi2inv 分布逆累计概率函数chi2pdf 分布概率密度函数chi2rnd 分布随机数发生器chol Cholesky分解clabel 等位线标识cla 清除当前轴class 获知对象类别或创建对象clc 清除指令窗clear 清除内存变量和函数clf 清除图对象clock 时钟colorcube 三浓淡多彩交叉色图矩阵colordef 设置色彩缺省值colormap 色图colspace 列空间的基close 关闭指定窗口colperm 列排序置换向量comet 彗星状轨迹图comet3 三维彗星轨迹图compass 射线图compose 求复合函数cond （逆）条件数condeig 计算特征值、特征向量同时给出条件数condest 范-1条件数估计conj 复数共轭contour 等位线contourf 填色等位线contour3 三维等位线contourslice 四维切片等位线图conv 多项式乘、卷积cool 青紫调冷色图copper 古铜调色图cos 余弦cosh 双曲余弦cot 余切coth 双曲余切cplxpair 复数共轭成对排列csc 余割csch 双曲余割cumsum 元素累计和cumtrapz 累计梯形积分cylinder 创建圆柱D ddblquad 二重数值积分deal 分配宗量deblank 删去串尾部的空格符dec2base 十进制转换为X进制dec2bin十进制转换为二进制dec2hex 十进制转换为十六进制deconv 多项式除、解卷delaunay Delaunay 三角剖分del2 离散Laplacian差分demo Matlab演示det 行列式diag 矩阵对角元素提取、创建对角阵diary Matlab指令窗文本内容记录diff 数值差分、符号微分digits 符号计算中设置符号数值的精度dir 目录列表disp 显示数组display 显示对象内容的重载函数dlinmod 离散系统的线性化模型dmperm 矩阵Dulmage-Mendelsohn 分解dos 执行DOS 指令并返回结果double 把其他类型对象转换为双精度数值drawnow 更新事件队列强迫Matlab刷新屏幕dsolve 符号计算解微分方程E eecho M文件被执行指令的显示edit 启动M文件编辑器eig 求特征值和特征向量eigs 求指定的几个特征值end 控制流FOR等结构体的结尾元素下标eps 浮点相对精度error 显示出错信息并中断执行errortrap 错误发生后程序是否继续执行的控制erf 误差函数erfc 误差补函数erfcx 刻度误差补函数erfinv 逆误差函数errorbar 带误差限的曲线图etreeplot 画消去树eval 串演算指令evalin 跨空间串演算指令exist 检查变量或函数是否已定义exit 退出Matlab环境exp 指数函数expand 符号计算中的展开操作expint 指数积分函数expm 常用矩阵指数函数expm1 Pade法求矩阵指数expm2 Taylor法求矩阵指数expm3 特征值分解法求矩阵指数eye 单位阵ezcontour 画等位线的简捷指令ezcontourf 画填色等位线的简捷指令ezgraph3 画表面图的通用简捷指令ezmesh 画网线图的简捷指令ezmeshc 画带等位线的网线图的简捷指令ezplot 画二维曲线的简捷指令ezplot3 画三维曲线的简捷指令ezpolar 画极坐标图的简捷指令ezsurf 画表面图的简捷指令ezsurfc 画带等位线的表面图的简捷指令F ffactor 符号计算的因式分解feather 羽毛图feedback 反馈连接feval 执行由串指定的函数fft 离散Fourier变换fft2 二维离散Fourier变换fftn 高维离散Fourier变换fftshift 直流分量对中的谱fieldnames 构架域名figure 创建图形窗fill3 三维多边形填色图find 寻找非零元素下标findobj 寻找具有指定属性的对象图柄findstr 寻找短串的起始字符下标findsym 机器确定内存中的符号变量finverse 符号计算中求反函数fix 向零取整flag 红白蓝黑交错色图阵fliplr 矩阵的左右翻转flipud 矩阵的上下翻转flipdim 矩阵沿指定维翻转floor 向负无穷取整flops 浮点运算次数flow Matlab提供的演示数据fmin 求单变量非线性函数极小值点（旧版）fminbnd 求单变量非线性函数极小值点fmins 单纯形法求多变量函数极小值点（旧版）。

Matlab中常见函数的用法1 size（）函数1）s=size(A),当只有一个输出参数时，返回一个行向量，该行向量的第一个元素时矩阵的行数，第二个元素是矩阵的列数。

2）[r,c]=size(A),当有两个输出参数时，size函数将矩阵的行数返回到第一个输出变量r，将矩阵的列数返回到第二个输出变量c。

3）size(A,n)如果在size函数的输入参数中再添加一项n，并用1、2或者3为n赋值，则 size将返回矩阵的行数或列数。

其中r=size(A,1)该语句返回的时矩阵A的行数， c=size(A,2) 该语句返回的时矩阵A的列数。

如果A为一个二维数组，则可以将其看成一个第三维为1的数组，即size（A，3）的返回值为1。

2 padarray（）函数B = padarray(A,padsize,padval,direction)A为输入图像，B为填充后的图像，padsize给出了给出了填充的行数和列数，通常用[r c]来表示。

padval和direction分别表示填充方法和方向。

它们的具体值和描述如下：Padval选项：'symmetric'表示图像大小通过围绕边界进行镜像反射来扩展；'replicate'表示图像大小通过复制外边界中的值来扩展；'circular'图像大小通过将图像看成是一个二维周期函数的一个周期来进行扩展。

Direction选项：'pre'表示在每一维的第一个元素前填充；'post'表示在每一维的最后一个元素后填充；'both'表示在每一维的第一个元素前和最后一个元素后填充，此项为默认值。

若参量中不包括direction，则默认值为'both'；若参量中不包含padval，则默认用0来填充。

若参量中不包括任何参数，则默认填充为零且方向为'both'。

matlab图像处理函数大全Matlab是一种强大的科学计算软件，广泛应用于各个领域，包括图像处理。

在Matlab中，有许多内置的图像处理函数，可以帮助我们实现各种图像处理任务。

本文将介绍一些常用的Matlab图像处理函数，帮助您更好地理解和运用这些函数。

1. imread函数imread函数用于读取图像文件，并将其存储为Matlab的图像矩阵。

它可以读取多种图像格式，如JPEG、PNG、BMP等。

例如，可以使用以下代码读取名为"image.jpg"的图像文件：```matlabimage = imread('image.jpg');```2. imshow函数imshow函数用于显示图像。

它可以接受一个图像矩阵作为输入，并将其显示在Matlab的图像窗口中。

例如，可以使用以下代码显示之前读取的图像：```matlabimshow(image);```3. imresize函数imresize函数用于调整图像的大小。

它可以接受一个图像矩阵和目标大小作为输入，并返回调整大小后的图像矩阵。

例如，可以使用以下代码将图像调整为200x200的大小：```matlabresized_image = imresize(image, [200, 200]);```4. rgb2gray函数rgb2gray函数用于将彩色图像转换为灰度图像。

它可以接受一个彩色图像矩阵作为输入，并返回一个灰度图像矩阵。

例如，可以使用以下代码将彩色图像转换为灰度图像：```matlabgray_image = rgb2gray(image);```5. imadjust函数imadjust函数用于调整图像的对比度和亮度。

它可以接受一个灰度图像矩阵和目标对比度和亮度范围作为输入，并返回调整后的图像矩阵。

例如，可以使用以下代码增加图像的对比度和亮度：```matlabadjusted_image = imadjust(gray_image, [0.2, 0.8], [0, 1]);```6. imfilter函数imfilter函数用于对图像进行滤波操作。

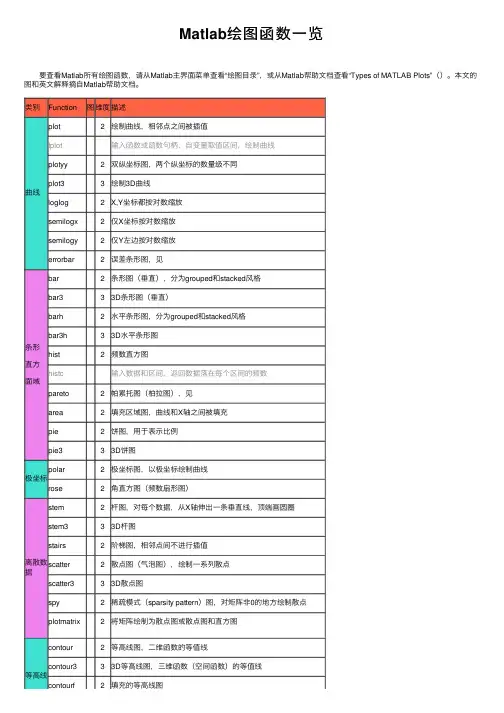

Matlab绘图函数⼀览 要查看Matlab所有绘图函数，请从Matlab主界⾯菜单查看“绘图⽬录”，或从Matlab帮助⽂档查看“Types of MATLAB Plots”（）。

本⽂的图和英⽂解释摘⾃Matlab帮助⽂档。

类别Function图维度描述曲线plot2绘制曲线，相邻点之间被插值fplot输⼊函数或函数句柄、⾃变量取值区间，绘制曲线plotyy2双纵坐标图，两个纵坐标的数量级不同plot33绘制3D曲线loglog2X,Y坐标都按对数缩放semilogx2仅X坐标按对数缩放semilogy2仅Y左边按对数缩放errorbar2误差条形图，见条形直⽅⾯域bar2条形图（垂直），分为grouped和stacked风格bar333D条形图（垂直）barh2⽔平条形图，分为grouped和stacked风格bar3h33D⽔平条形图hist2频数直⽅图histc输⼊数据和区间，返回数据落在每个区间的频数pareto2帕累托图（柏拉图），见area2填充区域图，曲线和X轴之间被填充pie2饼图，⽤于表⽰⽐例pie333D饼图极坐标polar2极坐标图，以极坐标绘制曲线rose2⾓直⽅图（频数扇形图）离散数据stem2杆图，对每个数据，从X轴伸出⼀条垂直线，顶端画圆圈stem333D杆图stairs2阶梯图，相邻点间不进⾏插值scatter2散点图（⽓泡图），绘制⼀系列散点scatter333D散点图spy2稀疏模式（sparsity pattern）图，对矩阵⾮0的地⽅绘制散点plotmatrix2将矩阵绘制为散点图或散点图和直⽅图等⾼线contour2等⾼线图，⼆维函数的等值线contour333D等⾼线图，三维函数（空间函数）的等值线contourf2填充的等⾼线图contourf2填充的等⾼线图contourc等⾼线计算曲⾯⽹格surf3曲⾯图，和mesh的区别是，surf在⼩矩形上做颜⾊插值surfl3在surf基础上，加⼊光照surfc3在surf基础上，在底部绘制等⾼线图surfnorm3在surf基础上，每个⾯绘制法线surface低层次曲⾯绘制函数mesh3⽹格图，在⾏和列上绘制⼀系列曲线，构成⽹格meshc3在mesh基础上，在底部绘制等⾼线图meshz3在mesh基础上，在⽹格四周绘制“帘⼦”waterfall3瀑布图，类似于meshz函数，但在矩阵的列之间不⽣成线ribbon3带图，绘制⼀定宽度的带，相当于将⼆维曲线沿着垂直平⾯⽅向拉开⼀定宽度形成三维图形pcolor2伪彩图，根据矩阵的“相邻四个点”的值对应颜⾊插值得到⼩矩形颜⾊peaks Example function of two variablescylinder Generate cylinderellipsoid Generate ellipsoidsphere Generate spheresurf2patch Convert surface data to patch data标量场体数据slice3体积切⽚图，对体数据进⾏切⽚观察contour-slice3切⽚等⾼线图，体数据在切⽚平⾯中的等值线flow Simple function of three variables isosurface Extract isosurface data from volume data isocaps Compute isosurface end-cap geometry isocolors Calculate isosurface and patch colors isonormals Compute normals of isosurface verticesreduce-patchReduce number of patch facesreduce-volume Reduce number of elements in volume data set shrinkfaces Reduce size of patch facessmooth3Smooth 3-D datasubvolume Extract subset of volume data setvolumeboundsCoordinate and color limits for volume data feather2⽻状图，以X轴上的点为起点绘制⼀系列向量向量场体向量数据compass2射线图，以原点为起点绘制⼀系列向量quiver2⽮量场图，以采样点为起点绘制⼀系列向量quiver333D⽮量场图streamslice3绘制流场（三维向量函数）在切⽚平⾯中的流线streamline3绘制流场的流线（类似于磁感线），起点由数据指定coneplot3绘制三维圆锥，圆锥的起点由数据指定，⽅向和⼤⼩由流场指定stream-particles3绘制流场marker粒⼦stream-ribbon3绘制流场ribbon图streamtube3绘制流场流管curl Compute curl and angular velocity of vector field divergence Compute divergence of vector fieldinterp-stream-speedInterpolate stream-line vertices from flow speedstream2Compute 2-D streamline datastream3Compute 3-D streamline data多边形fill2绘制填充的多边形fill333D填充多边形patch2,3绘制⼀个或多个填充多边形Easy-to-use ezplot2Easy-to-use版绘图函数，这类函数传⼊要绘制的函数或函数句柄，以及⾃变量的定义域，调⽤具体函数绘图。

Matlab常见函数汇总colorbar显示彩条getimage由坐标轴得到图像数据ice(DIPUM)交互彩色编辑image创建和显示图像对象imagesc缩放数据并显示为图像immovie由多帧图像制作电影imshow显示图像imview在ImageViewer中显示图像montage将多个图像帧显示为矩阵蒙太奇movie播放录制的电影帧rgbcube显示一个彩色RGB立方体subimage在单个图形中显示多幅图像truesize调整图像的显示尺寸warp将图像显示为纹理映射的表面图像文件输入/输出Diinfo从一条DI消息中读取元数据Diread读一幅DI图像Diwrite写一幅DI图像Di-dict.txt包含DI数据字典的文本文件Diuid产生DI唯一的识别器Imfinfo返回关于图像的文件的信息Imread读图像文件Imwrite写图像文件图像算术Imabsdiff计算两幅图像的绝对差Imadd两幅图像相加或把常数加到图像上Implement图像求补Imdivide两幅图像相除,或用常数除图像Imlinb计算图像的线性组合Immultiply两幅图像相乘或用常数乘图像Imsubtract两幅图像相减,或从图像中减去常数几何变换Checkerboard创建棋盘格图像Findbounds求几何变换的输出范围Fliptform颠倒TFORM结构的输入/输出Imcrop修剪图像Imresize调整图像大小Imrotate旋转图像Imtransform对图像应用几何变换Intline整数坐标线绘制算法Makersampler创建重取样器结构Maketform创建几何变换结构(TFORM)Pixeldup(DIPUM)在两个方向上复制图像的像素Tformarray对N-D数组应用几何变换Tformfwd应用正向几何变换Tforminv应用反向几何变换Vstformfwd(DIPUM)可视化正向几何变换图像匹配Cpstruct2pairs将CPSTRUCT转换为有效的控制点对Cp2tform由控制点对推断几何变换Cpcorr使用互相关校准控制点位置Cpselect控制点选择工具Normxcorr2归一化二维互相关像素值及统计Corr2计算二维相关系数Covmatrix(DIPUM)计算向量族的协方差矩阵Imcontour创建图像数据的轮廓线Imhist显示图像数据的直方图Impixel确定像素的彩色点Improfile计算沿着线段的像素值横截面Mean2计算矩阵元素的均值Pixval显示关于像素的信息Regionprops测量图像区域的属性Statmoments(DIPUM)计算一幅图像直方图的统计中心距Std2计算矩阵元素的标准偏差图像分析(包括分割､描述和识别)Bayesgauss(DIPUM)高斯模式的贝叶斯分类器Bound2eight(DIPUM)将4连接边界转换为8连接边界Bound2four(DIPUM)将8连接边界转换为4连接边界Bwboundaries追踪区域边界Bwtraceboundary追踪单个边界Bound2im(DIPUM)将边界转换为图像Boundaries(DIPUM)追踪区域边界Bsubsamp(DIPUM)对边界二次取样Colorgrad(DIPUM)计算一幅RGB图像的向量梯度Colorseq(DIPUM)分割一幅彩色图像Connectpoly(DIPUM)连接多边形的顶点Diameter(DIPUM)测量图像区域的直径Edge(DIPUM)在一幅亮度图像中寻找边缘Fchcode(DIPUM)计算边界的freeman链码Frdescp(DIPUM)计算傅里叶描绘子Graythresh使用Ostu方法计算图像的全局阈值Hough(DIPUM)Hough变换Houghlines(DIPUM)基于Hough变换提取线段Houghpeaks(DIPUM)在Hough变换中检测峰值Houghpixels(DIPUM)计算属于Hough变换bin的图像像素Ifrdescp(DIPUM)计算逆傅里叶描绘子Imstack2vectors(DIPUM)从图像堆栈提取向量Invmoments(DIPUM)计算图像不变距Mahalanobis(DIPUM)计算Mahalanobis距离Minperpoly(DIPUM)计算最小周长多边形Polyangles(DIPUM)计算多边形内角Prinp(DIPUM)得到主分量向量和相关量QtdepQtgetblkQtsetblkRandvertex(DIPUM)Regiongrow(DIPUM)Signature(DIPUM)Specxture(DIPUM)Splitmerge(DIPUM)Statxture(DIPUM)Strsimilarity(DIPUM)X2majoraxis(DIPUM)图像压缩pare(DIPUM)Entropy(DIPUM)Huff2mat(DIPUM)Huffman(DIPUM)Im2jpeg(DIPUM)执行四叉树分解得到四叉树分解中的块值在四叉树中设置块值随机置换多边形顶点由区域生长来执行分割计算边界的标记计算图像的谱纹理使用分离-合并算法分割图像计算图像中纹理的统计度量两个串间的相似性度量以区域的主轴排列坐标x计算和显示两个矩阵间的误差计算矩阵的熵的一阶估计解码霍夫曼编码矩阵为符号源建立一个变长霍夫曼码使用JPEG近似压缩一幅图像。

Matlab 图像处理相关函数命令大全一、通用函数：colorbar显示彩色条语法：colorbar \ colorbar('vert') \ colorbar('horiz') \ colorbar(h) \ h=colorbar(...) \colorbar(...,'peer',axes_handle)getimage 从坐标轴取得图像数据语法：A=getimage(h) \ [x,y,A]=getimage(h) \ [...,A,flag]=getimage(h) \ [...]=getimageimshow显示图像语法：imshow(I,n) \ imshow(I,[low high]) \ imshow(BW) \ imshow(X,map) \ imshow(RGB)\ imshow(...,display_option) \ imshow(x,y,A,...) \ imshow filename \ h=imshow(...)montage在矩形框中同时显示多幅图像语法：montage(I) \ montage(BW) \ montage(X,map) \ montage(RGB) \ h=montage(...)i mmovie创建多帧索引图的电影动画语法：mov=immovie(X,map) \ mov=immovie(RGB)subimage在一副图中显示多个图像语法：subimage(X,map) \ subimage(I) \ subimage(BW) \ subimage(RGB) \subimage(x,y,...) \ subimage(...)truesize调整图像显示尺寸语法：truesize(fig,[mrows mcols]) \ truesize(fig)warp将图像显示到纹理映射表面语法：warp(X,map) \ warp(I ,n) \ warp(z,...) warp(x,y,z,...) \ h=warp(...)zoom 缩放图像语法：zoom on \ zoom off \ zoom out \ zoom reset \ zoom \ zoom xon \ zoom yon\zoom(factor) \ zoom(fig,option)二、图像文件I/O函数命令imfinfo返回图形图像文件信息语法：info=imfinfo(filename,fmt) \ info=imfinfo(filename)imread 从图像文件中读取（载入）图像语法：A=imread(filename,fmt) \ [X,map]=imread(filename,fmt) \ [...]=imread(filename) \ [...]=imread(URL,...) \ [...]=imread(...,idx) (CUR,ICO,and TIFF only) \[...]=imread(...,'frames',idx) (GIF only) \ [...]=imread(...,ref) (HDF only) \[...]=imread(...,'BackgroundColor',BG) (PNG only) \ [A,map,alpha] =imread(...) (ICO,CUR,PNG only)imwrite把图像写入（保存）图像文件中语法：imwrite(A,filename,fmt) \ imwrite(X,map,filename,fmt) \ imwrite(...,filename) \ imwite(...,Param1,Val1,Param2,Val2...)imcrop剪切图像语法：I2=imcrop(I) \ X2=imcrop(X,map) \ RGB2=imcrop(RGB) \ I2=imcrop(I,rect) \X2=imcrop(RGB,rect) \ [...]=imcrop(x,y,...) \ [A,rect]=imcrop(...) \ [x,y,A,rect]=imcrop(...)imresize 改变图像大小语法：B=imresize(A,m,method)imrotate 旋转图像语法：B=imrotate(A,angle,method) \ B=imrotate(A,angle,method,'crop')三、像素和统计处理函数corr2 计算两个矩形的二维相关系数语法：r=corr2(A,B)imcontour创建图像数据的轮廓图语法：imcontour(I,n) \ imcontour(I,v) \ imcontour(x,y,...) \ imcontour(...,LineSpec) \ [C,h] =imcontour(...)imfeature 计算图像区域的特征尺寸语法：stats=imfeature(L,measurements) \ stats=imfeature(L,measurements,n)imbist 显示图像数据的柱状图impixel 确定像素颜色值语法：P=impixel(I) \ P=impixel(X,map) \ P=impixel(RGB) \ P=impixel(I,c,r) \P=impixel(X,map,c,r) \ P=impixel(RGB,c,r) \ [c,r,P]=impixel(...) \ P=impixel(x,y,I,xi,yi) \ P=impixel(x,y,RGB,xi,yi) \ P=impixel(x,y,X,map,xi,yi) \[xi,yi,P]=impixel(x,y,...)improfile沿线段计算剖面图的像素值语法：c=improfile \ c=improfile(n) \ c=improfile(I,xi,yi) \ c=improfile(I,xi,yi,n)\ [cx,cy,c]=improfile(...) \ [cx,cy,c,xi,yi]=improfile(...) \ [...]=improfile(x,y,I,xi,yi)\ [...]=improfile(x,y,I,xi,yi,n) \ [...]=improfile(...,method)mean2计算矩阵元素的平均值语法：B=mean2(A)pixval显示图像像素信息语法：pixval onstd2 计算矩阵元素的标准偏移语法：b=std2(A)四、图像分析函数：edge 图像边缘检测语法：BW=edge(I,'sobel') \ BW=edge(I,'sobel',thresh) \ BW=edge(I,'sobel',thresh,direction) \ [BW,thresh]=edge(I,'sobel',...) \ BW=edge(I,'prewitt') \ BW=edge(I,'prewitt',thresh) \BW=edge(I,'prewitt',thresh,direction) \[BW,thresh]=edge(I,'prewitt',...) \ BW=edge(I,'roberts') \ BW=edge(I,'roberts',thresh)\ [BW,thresh]=edge(I,'roberts',...) \ BW=edge(I,'log') \ BW=edge(I,'log',thresh) \BW=edge(I,'log',thresh,sigma) \ [BW,threshold]=edge(I,'log',...) \BW=edge(I,'zerocross',thresh,h) \ [BW,thresh]=edge(I,'zerocross',...) \BW=edge(I,'canny') \ BW=edge(I,'canny',thresh) \ BW=edge(I,'canny',thresh,sigma) \ [BW,threshold]=edge(I,'canny',...)qtgetblk 获取四叉树分解的块值语法：[vals,r,c]=qtgetblk(I,S,dim) \ [vals,idx]=qtgetblk(I,S,dim)qtsetblk 设置四叉树分解中的块值语法：J=qtsetblk(I,S,dim,vals)五、图像增强函数histeq 用柱状图均等化增强对比语法：J=histeq(I,hgram) \ J=histeq(I,n) \ [J,T]=histeq(I,...) \ newmap=histeq(X,map,hgram) \ newmap=histeq(X,map)imadjust 调整图像灰度值或颜色映像表语法：J=imadjust(I,[low_in ,high_in]),[low_out ,high_out],gamma) \newmap=imadjust(map,[low_in ,high_in]),[low_out ,high_out],gamma) \RGB2=imadjust(RGB1,...)imnoise 增强图像的渲染效果语法：J=imnoise(I,type) \ J=imnoise(I,type,parameters)medfilt2 进行二维中值过滤语法：B=medfilt2(A,[m n]) \ B=medfilt2(A) \ B=medfilt2(A,'indexed',...)ordfilt2 进行二维统计顺序过滤语法：B=ordfilt2(A,order,domain) \ B=ordfilt2(A,order,domain,S) \ B=ordfilt2(...,padopt)wiener2进行二维适应性去噪过滤处理语法：J=wiener2(I,[m n],noise) \ [J,noise]=wiener2(I,[m n])六、线性滤波函数conv2 进行二维卷积操作语法：C=conv2(A,B) \ C=conv2(hcol,hrow,A) \ C=conv2(...,'shape')convmtx2 计算二维卷积矩阵语法：T=convmtx2(H,m,n) \ T=convmtx2(H,[m n])convn 计算n维卷积语法：C=convn(A,B) \ C=convn(A,B,'shape')filter2进行二维线性过滤操作语法：Y=filter2(h,X) \ Y=filter2(h,X,shape)fspecial创建预定义过滤器语法：h=fspecial(type) \ h=fspecial(type,parameters)七、线性二维滤波设计函数freqspace 确定二维频率响应的频率空间语法：[f1,f2]=freqspace(n) \ [f1,f2]=freqspace([m n]) \ [x1 ,y1]=freqspace(...,'meshgrid') \ f=freqspace(N) \ f=freqspace(N,'whole')freqz2 计算二维频率响应语法：[H,f1,f2]=freqz2(h,n1,n2) \ [H,fi,f2]]=freqz2(h,[n2,n1]) \ [H,fi,f2]]=freqz2(h,f1,f2]) \ [H,fi,f2]]=freqz2(h) \[...]=freqz2(h,...,[dx dy]) \ [...]=freqz2(h,...,dx) \ freqz2(...)fsamp2 用频率采样法设计二维FIR过滤器语法：h=fsamp2(Hd) \ h=fsamp2(f1,f2,Hd,[m n])ftrans2 通过频率转换设计二维FIR过滤器语法：h=ftrans2(b,t) \ h=ftrans2(b)fwind1 用一维窗口方法设计二维FIR过滤器语法：h=fwind1(Hd,win) \ h=fwind1(Hd,win1,win2) \ h=fwind1(f1,f2,Hd,...)fwind2 用二维窗口方法设计二维FIR过滤器语法：h=fwind2(Hd,win) \ h=fwind2(f1,f2,Hd,win)八、图像变换函数dct2进行二维离散余弦变换(反余弦变换用idct2)语法：B=dct2(A) \ B=dct2(A,m.n) \ B=dct2(A,[m n])dctmtx 计算离散余弦傅立叶变换语法：D=dctmtx(n)fft2 进行二维快速傅立叶变换(反变换用ifft2)语法：Y=fft2(X) \ Y=fft2(X,m,n)fftn 进行n维快速傅立叶变换(反变换用ifftn)语法：Y=ffn(X) \ Y=fftn(X,siz)fftshift 快速傅立叶变换的DC组件移到光谱中心语法：Y=fftshift(X) \ Y=fftshift(X,dim)iradon 进行反radon变换语法：I=iradon(P,theta) \ I=iradon(P,theta,interp,filter,d,n) \ [I,h]=iradon(...)phantom产生一个头部幻影图像语法：P=phantom(def,n) \ P=phantom(E,n) \ [P,E]=phantom(...)r adon 计算radon变换语法：R=radon(I,theta) \ [R,xp]=radon(...)九、边沿和块处理函数bestblk 确定进行块操作的块大小语法：siz=bestblk([m n],k) \ [mb,nb]=bestblk([m n],k)blkproc实现图像的显示块操作语法：B=blkproc(A,[m n]),fun) \ B=blkproc(A,[m n],fun,P1,P2,...) \ B=blkproc(A,[m n],[mborder nborder],fun,...)col2im 将矩阵的列重新组织到块中语法：A=col2im(B,[m n],[mm nn],block_type) \ A=col2im(B,[m n],[mm nn])colfilt 利用列相关函数进行边沿操作语法：B=colfilt(A,[m n],block_type,fun) \ B=colfilt(A,[m n],block_type,fun,P1,P2,...) \B=colfilt(A,[m n],[mblock nblock],...) \ B=colfilt(A,'indexed',...)im2col 重调图像块为列语法：B=im2col(A,[m n],block_type) \ B=im2col(A,[m n]) \ B=im2col(A,'indexed',...)nlfilter进行边沿操作语法：B=nlfilter(A,[m n],fun) \ B=nlfilter(A,[m n],fun,P1,P2,...) \ B=nlfilter(A,'indexed',...)十、二进制图像操作函数applylut 在二进制图像中利用lookup表进行行边沿操作语法：A=applylut(BW,LUT)bwarea 计算二进制图像对象的面积语法：total=bwarea(BW)bweuler 计算二进制图像的欧拉数语法：eul=bweuler(BW)bwfill 填充二进制图像的背景色语法：BW2=bwfill(BW1,c,r,n) \ BW2=bwfill(BW1,n) \ [BW2,idx]=bwfill(...) \BW2=bwfill(x,y,BW1,xi,yi,n) \ [x,y,BW2,idx,xi,yi]=bwfill(...)\ [BW2,idx]=bwfill(BW1,'holes',n)bwlabel标注二进制图像中已连接的部分语法：L=bwlabel(BW,n) \ [L,num]=bwlabel(BW,n)bwmorph提取二进制图像的轮廓语法：BW2=bwmorph(BW1,operation) \ BW2=bwmorph(BW1,operation,n)bwperim 计算二进制图像中对象的周长语法：BW2=bwperim(BW1) \ BW2=bwperim(BW1,CONN)bwselect 在二进制图像中选择对象语法：BW2=bwselect(BW1,c,r,n) \ BW2=bwselect(BW1,n) \ [BW2,idx]=bwselect(...) \ BW2=bwselect(x,y,BW1,xi,yi,n) \ [x,y,BW2,idx,xi,yi]=bwselect(...)dilate 放大二进制图像语法：BW2=dilate(BW1,SE) \ BW2=dilate(BW1,SE,alg) \ BW2=dilate(BW1,SE,...,n)erode弱化二进制图像的边界语法：BW2=erode(BW1,SE) \BW2=erode(BW1,SE,alg) \ BW2=erode(BW1,SE,...,n)makelut 创建一个用于applylut函数的lookup表语法：lut=makelut(fun,n) \ lut=makelut(fun,n,P1,P2,...)十一、区域处理函数roicolor 选择感兴趣的颜色区语法:BW=roicolor(A,low,high) \ BW=rocicolor(A,v)roifill 在图像的任意区域中进行平滑插补语法:J=roifill(I,c,r) \ J=roifill(I) \ J=roifill(I,BW) \ [J,BW]=roifill(...) \ J=roifill(x,y,I,xi,yi) \ [x,y,J,BW,xi,yi]=roifill(...)roifilt2 过滤敏感区域语法:J=roifilt2(h,I,BW) \ J=roifilt2(I,BW,fun) \ J=roifilt2(I,BW,fun,P1,P2,...)roipoly 选择一个敏感的多边形区域语法:BW=roipoly(I,c,r) \ BW=roipoly(I) \ BW=roipoly(x,y,I,xi,yi) \ [BW,xi,yi]=roipoly(...) \ [x,y,BW,xi,yi]=roipoly(...)十二、颜色映像处理函数brighten增加或降低颜色映像表的亮度语法：brighten(beta) \ brighten(h,beta) \ newmap=brighten(beta) \newmap=brighten(cmap,beta)cmpermute 调整颜色映像表中的颜色语法：[Y,newmap]=cmpermute(X,map) \ [Y,newmap]=cmpermute(X,map,index)cmunigue 查找颜色映像表中特定的颜色及相应的图像语法：[Y,newmap]=cmunigue(X,map) \ [Y,newmap]=cmunigue(RGB) \[Y,newmap]=cmunique(I)imapprox 对索引图像进行近似处理语法：[Y,newmap]=imapprox(X,map,n) \ [Y,newmap]=imapprox(X,map,tol) \ Y=imapprox(X,map,newmap) \[...]=imapprox(...,dither_option)rgbplot 划分颜色映像表语法：rgbplot(cmap)十三、颜色空间转换函数hsv2rgb转换HSV值为RGB颜色空间：M=hsv2rgb(H)ntsc2rgb 转换NTSC值为RGB颜色空间：rgbmap=ntsc2rgb(yiqmap) \RGB=ntsc2rgb(YIQ)rgb2hsv 转换RGB值为HSV颜色空间：cmap=rgb2hsv(M)rgb2ntsc转换RGB值为NTSC颜色空间：yiqmap=rgb2ntsc(rgbmap) \YIQ=rgb2ntsc(RGB)rgb2ycbcr 转换RGB值为YCbCr颜色空间：ycbcrmap=rgb2ycbcr(rgbmap) \ YCBCR=rgb2ycbcr(RGB)ycbcr2rgb 转化YCbCr值为RGB颜色空间：rgbmap=ycbcr2rgb(ycbcrmap) \ RGB=ycbcr2rgb(YCBCR)十四、图像类型和类型转换函数dither 通过抖动增加外观颜色分辨率转换图像语法：X=dither(RGB,map) \ BW=dither(I)gray2ind转换灰度图像为索引图像语法：[X,map]=gray2ind(I,n) \ [X,map]=gray2ind(BW,n)grayslice 从灰度图像为索引图像语法：X=grayslice(I,n) \ X=grayslice(I,v)im2bw转换图像为二进制图像语法：BW=im2bw(I,level) \ BW=im2bw(X,map,level) \ BW=im2bw(RGB,level) im2double 转换图像矩阵为双精度型语法：I2=im2double(I1) \ RGB2=im2double(RGB1) \ I=im2double(BW) \X2=im2double(X1,'indexed')double 转换数据为双精度型语法：double(X)unit8 、unit16转换数据为8位、16位无符号整型：i=unit8(x) \ i=unit16(x) im2unit8转换图像阵列为8位无符号整型语法：I2=im2unit8(I1) \ RGB2=im2unit8(RGB1) \ I=im2unit8(BW) \X2=im2unit8(X1,'indexed')im2unit16 转换图像阵列为16位无符号整型语法：I2=im2unit16(I1) \ RGB2=im2unit16(RGB1) \ I=im2unit16(BW) \X2=im2unit16(X1,'indexed')ind2gray 把检索图像转化为灰度图像语法：I=ind2gray(X,map)ind2rgb 转化索引图像为RGB真彩图像语法：RGB=ind2rgb(X,map)isbw 判断是否为二进制图像语法：flag=isbw(A)isgray判断是否为灰度图像语法：flag=isgray(A)isind 判断是否为索引图像语法：flag=isind(A)isrgb 判断是否为RGB真彩色图像语法：flag=isrgb(A)mat2gray 转换矩阵为灰度图像语法：I=mat2gray(A,[amin amax]) \ I=mat2gray(A)rgb2gray转换RGB图像或颜色映像表为灰度图像语法：I=rgb2gray(RGB) \ newmap=rgb2gray(map)rgb2ind 转换RGB图像为索引图像语法：[X,map]=rgb2ind(RGB,tol) \ [X,map]=rgb2ind(RGB,n) \ X=rgb2ind(RGB,map) \ [...]=rgb2ind(...,dither_option)十五、新增图像处理工具箱函数adapthisteq 限制对比度直方图均衡化: J=adapthisteq(I) \J=adapthisteq(I,param1,val1,param2,val2...)applycform 用于颜色空间变换out=applyform(I,C)bwboundaries描绘二进制图像边界语法： B=bwboundaries(BW) \ B=bwboundaries(BW,CONN) \B=bwboundaries(BW,CONN,options) [BW,CONN,options] \ [BL]=bwboundaries(...) \ [BLNA]=bwboundaries()bwtraceboundary 描述二进制图像中的物体B=bwtraceboundary(BW,P,fstep) \ B=bwtraceboundary(BW,P,fstep,CONN) \B=bwtraceboundary(...N,dir)decorrstrech 对多通道图像进行去相关处理语法：S=decorrstretch(I) \ S=decorrstretch(I,TOL)dicomdict 获取或读取DICOM文件语法：dicomdict('set',dictionary) \ dictionary=dicomdict('get')getline用鼠标选择ployline语法：[x,y]=getline(fig) \ [x,y]=getline(ax) \ [x,y]=getline \ [x,y]=getline(...,'closed') getpts用鼠标选择像素点语法：[x,y]=getpts(fig) \ [x,y]=getpts(ax) \ [x,y]=getptsgetrect 用鼠标选择矩阵语法：rect=getrect(fig) \ rect=getrect(ax) \ rect=getrect(fig)iccread 读取ICC剖面语法：P=iccread(filename)im2java2d 将图像转换为Java缓冲图像语法：jimage=im2java2d(I) \ jimage=im2java2d(X,MAP)imview 在图像与蓝旗中显示图像语法：imview(I) \ imview(RGB) \ imview(X,map) \imview(I,range) \ imview(filename) \ imview(....'InitialMagnification',initial_mag) \ h=imview(...) \ imview close allippl 检查IPPL的存在语法：TF=ippl \ [TF B]=ippliptdemos显示图像处理工具箱中的索引图像lab2double、lab2unit16、lab2unit8 将L*a*b数据分别转换为双精度、16位数据、8位数据makecform 创造一个色彩转换结构poly2mask 把多边形区域转换成mask区域语法：BW=poly2mask(x,y,m,n)unitlut 查找表中A像素值语法：B=unitlut(A,LUT)xyz2double、xyz2unit16 将颜色数据从XYZ转换到双精度、16进制。

MATLAB中绘图命令介绍本节将介绍MATLAB基本xy平面及xyz空间的各项绘图命令，包含一维曲线及二维曲面的绘制。

plot是绘制一维曲线的基本函数，但在使用此函数之前，我们需先定义曲线上每一点的x 及y座标。

下例可画出一条正弦曲线：close all;x=linspace(0, 2*pi, 100); % 100个点的x坐标y=sin(x); % 对应的y坐标plot(x,y);小整理：MATLAB基本绘图函数plot: x轴与y轴均为线性刻度（Linear scale）loglog: x轴与y轴均为对数刻度（Logarithmic scale）semilogx: x轴为对数刻度，y轴为线性刻度semilogy: x轴为线性刻度，y轴为对数刻度若要画出多条曲线，只需将座标对依次放入plot函数即可：hold on 保持当前图形，以便继续画图到当前坐标窗口hold off 释放当前图形窗口title（’图形名称’）（都放在单引号内）xlabel（’x轴说明’）ylabel（’y轴说明’）text（x，y，’图形说明’）legend（’图例1’，’图例2’，…）plot(x, sin(x), x, cos(x));若要改变颜色，在座标对後面加上相关字串即可：plot(x, sin(x), 'c', x, cos(x), 'g');若要同时改变颜色及图线型态，也是在座标对後面加上相关字串即可：plot(x, sin(x), 'co', x, cos(x), 'g*');小整理：plot绘图函数的叁数字元、颜色元、图线型态，y 黄色 .点k 黑色o 圆w 白色x xb 蓝色++g 绿色* *r 红色- 实线c 亮青色: 点线m锰紫色-. 点虚线-- 虚线plot3 三维曲线作图图形完成后，我们可用axis([xmin,xmax,ymin,ymax])函数来调整图轴的范围： axis([0, 6, -1.2, 1.2]);axis函数的功能丰富，其常用的用法有：axis equal ：纵横坐标轴采用等长刻度axis square：产生正方形坐标系（默认为矩形）axis auto：使用默认设置axis off：取消坐标轴axis on ：显示坐标轴此外，MATLAB也可对图形加上各种注解与处理：xlabel('Input Value'); % x轴注解ylabel('Function Value'); % y轴注解title('Two Trigonometric Functions'); % 图形标题legend('y = sin(x)','y = cos(x)'); % 图形注解grid on; % 显示格线我们可用subplot来同时画出数个小图形於同一个视窗之中：subplot(2,2,1); plot(x, sin(x));subplot(2,2,2); plot(x, cos(x));subplot(2,2,3); plot(x, sinh(x));subplot(2,2,4); plot(x, cosh(x));MATLAB还有其他各种二维绘图函数，以适合不同的应用，详见下表。

matlab函数subplot,plot和holdon及调用方法在MATLAB中，我们常常会用到一些函数来进行图像的绘制。

今天我们来学习几个非常重要的函数，分别是subplot、plot、holdon以及它们的调用方法。

一、subplotsubplot是一个MATLAB的基本函数，它的作用是在同一个图形窗口中创建多个不同的图形窗口。

subplot函数的基本语法如下：subplot(m,n,p)其中，m表示当前图像窗口的行数，n表示当前图像窗口的列数，p表示当前图像窗口的编号。

例如，subplot(2,2,1)会在一个窗口中创建两个列的图像，其中第1个图像窗口是第1个图像。

二、plotplot函数是用来绘制二维图形的主要函数。

它的基本语法如下：plot(x,y)其中，x和y分别表示x轴和y轴的数据。

例如，如果我们有一个向量x=[1,2,3,4]，另一个向量y=[1,4,9,16]，那么我们就可以使用plot(x,y)来绘制一条从(1,1)到(4,9)的直线。

三、holdonholdon是一个MATLAB的常用命令，它的作用是将当前的图形窗口保持住，并在下一个绘图命令之后继续绘制图形。

例如，如果我们使用plot函数绘制了两个图形，并使用了holdon命令，那么这两个图形将会被合并成一个图形。

四、调用方法在实际使用中，我们常常会用到subplot、plot和holdon等函数组合起来进行绘图。

例如，如果我们想要在一个窗口中绘制两个不同的图形，我们可以先使用subplot函数创建一个窗口，然后在不同的子图上分别绘制两个图形。

具体步骤如下：1.使用subplot函数创建一个窗口，并指定行数、列数和编号；2.在第一个子图上绘制第一个图形；3.使用holdon命令将当前窗口保持住；4.在第二个子图上绘制第二个图形；5.关闭当前窗口。

以上就是Matlab函数subplot、plot和holdon及调用方法的基本介绍。

图像处理函数详解——strel功能：用于膨胀腐蚀及开闭运算等操作的结构元素对象(本论坛随即对膨胀腐蚀等操作进行讲解)。

用法：SE = strel(shape,parameters)创建由指定形状shape对应的结构元素。

其中shape的种类有arbitrary''pair''diamond''periodicline''disk''rectangle''line''square''octagon参数parameters一般控制SE的大小。

例子：se1 = strel('square',6)% 创建6*6的正方形se2 = strel('line',10,45)% 创建直线长度10，角度45se3 = strel('disk',15)% 创建圆盘半径15se4 = strel('ball',15,5)% 创建椭圆体，半径15，高度5图像处理函数详解——roipoly功能：用于选择图像中的多边形区域。

用法：BW = roipoly(I,c,r)BW = roipoly(I)BW = roipoly(x,y,I,xi,yi)[BW,xi,yi] = roipoly(...)[x,y,BW,xi,yi] = roipoly(...)BW = roipoly(I,c,r)表示用向量c、r指定多边形各点的X、Y坐标。

BW选中的区域为1，其他部分的值为0.BW = roipoly(I)表示建立交互式的处理界面。

BW = roipoly(x,y,I,xi,yi)表示向量x和y建立非默认的坐标系，然后在指定的坐标系下选择由向量xi，yi指定的多边形区域。

例子：I = imread('eight.tif');c = [222 272 300 270 221 194];r = [21 21 75 121 121 75];BW = roipoly(I,c,r);imshow(I)figure, imshow(BW)图像处理函数详解——roifilt2功能：用于对一个区域进行滤波。

Matlab中图像函数大全abs 绝对值、模、字符的ASCII码值acos 反余弦acosh 反双曲余弦acot 反余切acoth 反双曲余切acsc 反余割acsch 反双曲余割align 启动图形对象几何位置排列工具all 所有元素非零为真angle 相角ans 表达式计算结果的缺省变量名any 所有元素非全零为真area 面域图argnames 函数M文件宗量名asec 反正割asech 反双曲正割asin 反正弦asinh 反双曲正弦assignin 向变量赋值atan 反正切atan2 四象限反正切atanh 反双曲正切autumn 红黄调秋色图阵axes 创建轴对象的低层指令axis 控制轴刻度和风格的高层指令B bbar 二维直方图bar3 三维直方图bar3h 三维水平直方图barh 二维水平直方图base2dec X进制转换为十进制bin2dec 二进制转换为十进制blanks 创建空格串bone 蓝色调黑白色图阵box 框状坐标轴break while 或for 环中断指令brighten 亮度控制C ccapture （3版以前）捕获当前图形cart2pol 直角坐标变为极或柱坐标cart2sph 直角坐标变为球坐标cat 串接成高维数组caxis 色标尺刻度cd 指定当前目录cdedit 启动用户菜单、控件回调函数设计工具cdf2rdf 复数特征值对角阵转为实数块对角阵ceil 向正无穷取整cell 创建元胞数组cell2struct 元胞数组转换为构架数组celldisp 显示元胞数组内容cellplot 元胞数组内部结构图示char 把数值、符号、内联类转换为字符对象chi2cdf 分布累计概率函数chi2inv 分布逆累计概率函数chi2pdf 分布概率密度函数chi2rnd 分布随机数发生器chol Cholesky分解clabel 等位线标识cla 清除当前轴class 获知对象类别或创建对象clc 清除指令窗clear 清除内存变量和函数clf 清除图对象clock 时钟colorcube 三浓淡多彩交叉色图矩阵colordef 设置色彩缺省值colormap 色图colspace 列空间的基close 关闭指定窗口colperm 列排序置换向量comet 彗星状轨迹图comet3 三维彗星轨迹图compass 射线图compose 求复合函数cond （逆）条件数condeig 计算特征值、特征向量同时给出条件数condest 范 -1条件数估计conj 复数共轭contour 等位线contourf 填色等位线contour3 三维等位线contourslice 四维切片等位线图conv 多项式乘、卷积cool 青紫调冷色图copper 古铜调色图cos 余弦cosh 双曲余弦cot 余切coth 双曲余切cplxpair 复数共轭成对排列csc 余割csch 双曲余割cumsum 元素累计和cumtrapz 累计梯形积分cylinder 创建圆柱D ddblquad 二重数值积分deal 分配宗量deblank 删去串尾部的空格符dec2base 十进制转换为X进制dec2bin 十进制转换为二进制dec2hex 十进制转换为十六进制deconv 多项式除、解卷delaunay Delaunay 三角剖分del2 离散Laplacian差分demo Matlab演示det 行列式diag 矩阵对角元素提取、创建对角阵diary Matlab指令窗文本内容记录diff 数值差分、符号微分digits 符号计算中设置符号数值的精度dir 目录列表disp 显示数组display 显示对象内容的重载函数dlinmod 离散系统的线性化模型dmperm 矩阵Dulmage-Mendelsohn 分解dos 执行DOS 指令并返回结果double 把其他类型对象转换为双精度数值drawnow 更新事件队列强迫Matlab刷新屏幕dsolve 符号计算解微分方程E eecho M文件被执行指令的显示edit 启动M文件编辑器eig 求特征值和特征向量eigs 求指定的几个特征值end 控制流FOR等结构体的结尾元素下标eps 浮点相对精度error 显示出错信息并中断执行errortrap 错误发生后程序是否继续执行的控制erf 误差函数erfc 误差补函数erfcx 刻度误差补函数erfinv 逆误差函数errorbar 带误差限的曲线图etreeplot 画消去树eval 串演算指令evalin 跨空间串演算指令exist 检查变量或函数是否已定义exit 退出Matlab环境exp 指数函数expand 符号计算中的展开操作expint 指数积分函数expm 常用矩阵指数函数expm1 Pade法求矩阵指数expm2 Taylor法求矩阵指数expm3 特征值分解法求矩阵指数eye 单位阵ezcontour 画等位线的简捷指令ezcontourf 画填色等位线的简捷指令ezgraph3 画表面图的通用简捷指令ezmesh 画网线图的简捷指令ezmeshc 画带等位线的网线图的简捷指令ezplot 画二维曲线的简捷指令ezplot3 画三维曲线的简捷指令ezpolar 画极坐标图的简捷指令ezsurf 画表面图的简捷指令ezsurfc 画带等位线的表面图的简捷指令F ffactor 符号计算的因式分解feather 羽毛图feedback 反馈连接feval 执行由串指定的函数fft 离散Fourier变换fft2 二维离散Fourier变换fftn 高维离散Fourier变换fftshift 直流分量对中的谱fieldnames 构架域名figure 创建图形窗fill3 三维多边形填色图find 寻找非零元素下标findobj 寻找具有指定属性的对象图柄findstr 寻找短串的起始字符下标findsym 机器确定内存中的符号变量finverse 符号计算中求反函数fix 向零取整flag 红白蓝黑交错色图阵fliplr 矩阵的左右翻转flipud 矩阵的上下翻转flipdim 矩阵沿指定维翻转floor 向负无穷取整flops 浮点运算次数flow Matlab提供的演示数据fmin 求单变量非线性函数极小值点（旧版）fminbnd 求单变量非线性函数极小值点fmins 单纯形法求多变量函数极小值点（旧版）fminunc 拟牛顿法求多变量函数极小值点fminsearch 单纯形法求多变量函数极小值点fnder 对样条函数求导fnint 利用样条函数求积分fnval 计算样条函数区间内任意一点的值fnplt 绘制样条函数图形fopen 打开外部文件for 构成for环用format 设置输出格式fourier Fourier 变换fplot 返函绘图指令fprintf 设置显示格式fread 从文件读二进制数据fsolve 求多元函数的零点full 把稀疏矩阵转换为非稀疏阵funm 计算一般矩阵函数funtool 函数计算器图形用户界面fzero 求单变量非线性函数的零点G ggamma 函数gammainc 不完全函数gammaln 函数的对数gca 获得当前轴句柄gcbo 获得正执行"回调"的对象句柄gcf 获得当前图对象句柄gco 获得当前对象句柄geomean 几何平均值get 获知对象属性getfield 获知构架数组的域getframe 获取影片的帧画面ginput 从图形窗获取数据global 定义全局变量gplot 依图论法则画图gradient 近似梯度gray 黑白灰度grid 画分格线griddata 规则化数据和曲面拟合gtext 由鼠标放置注释文字guide 启动图形用户界面交互设计工具H hharmmean 调和平均值help 在线帮助helpwin 交互式在线帮助helpdesk 打开超文本形式用户指南hex2dec 十六进制转换为十进制hex2num 十六进制转换为浮点数hidden 透视和消隐开关hilb Hilbert矩阵hist 频数计算或频数直方图histc 端点定位频数直方图histfit 带正态拟合的频数直方图hold 当前图上重画的切换开关horner 分解成嵌套形式hot 黑红黄白色图hsv 饱和色图I iif-else-elseif 条件分支结构ifft 离散Fourier反变换ifft2 二维离散Fourier反变换ifftn 高维离散Fourier反变换ifftshift 直流分量对中的谱的反操作ifourier Fourier反变换i, j 缺省的"虚单元"变量ilaplace Laplace反变换imag 复数虚部image 显示图象imagesc 显示亮度图象imfinfo 获取图形文件信息imread 从文件读取图象imwrite 把imwrite 把图象写成文件ind2sub 单下标转变为多下标inf 无穷大info MathWorks公司网点地址inline 构造内联函数对象inmem 列出内存中的函数名input 提示用户输入inputname 输入宗量名int 符号积分int2str 把整数数组转换为串数组interp1 一维插值interp2 二维插值interp3 三维插值interpn N维插值interpft 利用FFT插值intro Matlab自带的入门引导inv 求矩阵逆invhilb Hilbert矩阵的准确逆ipermute 广义反转置isa 检测是否给定类的对象ischar 若是字符串则为真isequal 若两数组相同则为真isempty 若是空阵则为真isfinite 若全部元素都有限则为真isfield 若是构架域则为真isglobal 若是全局变量则为真ishandle 若是图形句柄则为真ishold 若当前图形处于保留状态则为真isieee 若计算机执行IEEE规则则为真isinf 若是无穷数据则为真isletter 若是英文字母则为真islogical 若是逻辑数组则为真ismember 检查是否属于指定集isnan 若是非数则为真isnumeric 若是数值数组则为真isobject 若是对象则为真isprime 若是质数则为真isreal 若是实数则为真isspace 若是空格则为真issparse 若是稀疏矩阵则为真isstruct 若是构架则为真isstudent 若是Matlab学生版则为真iztrans 符号计算Z反变换J j , K kjacobian 符号计算中求Jacobian 矩阵jet 蓝头红尾饱和色jordan 符号计算中获得 Jordan标准型keyboard 键盘获得控制权kron Kronecker乘法规则产生的数组L llaplace Laplace变换lasterr 显示最新出错信息lastwarn 显示最新警告信息leastsq 解非线性最小二乘问题（旧版）legend 图形图例lighting 照明模式line 创建线对象lines 采用plot 画线色linmod 获连续系统的线性化模型linmod2 获连续系统的线性化精良模型linspace 线性等分向量ln 矩阵自然对数load 从MAT文件读取变量log 自然对数log10 常用对数log2 底为2的对数loglog 双对数刻度图形logm 矩阵对数logspace 对数分度向量lookfor 按关键字搜索M文件lower 转换为小写字母lsqnonlin 解非线性最小二乘问题lu LU分解M mmad 平均绝对值偏差magic 魔方阵maple &nb, sp; 运作 Maple格式指令mat2str 把数值数组转换成输入形态串数组material 材料反射模式max 找向量中最大元素mbuild 产生EXE文件编译环境的预设置指令mcc 创建MEX或EXE文件的编译指令mean 求向量元素的平均值median 求中位数menuedit 启动设计用户菜单的交互式编辑工具mesh 网线图meshz 垂帘网线图meshgrid 产生"格点"矩阵methods 获知对指定类定义的所有方法函数mex 产生MEX文件编译环境的预设置指令mfunlis 能被mfun计算的MAPLE经典函数列表mhelp 引出 Maple的在线帮助min 找向量中最小元素mkdir 创建目录mkpp 逐段多项式数据的明晰化mod 模运算more 指令窗中内容的分页显示movie 放映影片动画moviein 影片帧画面的内存预置mtaylor 符号计算多变量Taylor级数展开N nndims 求数组维数NaN 非数（预定义）变量nargchk 输入宗量数验证nargin 函数输入宗量数nargout 函数输出宗量数ndgrid 产生高维格点矩阵newplot 准备新的缺省图、轴nextpow2 取最接近的较大2次幂nnz 矩阵的非零元素总数nonzeros 矩阵的非零元素norm 矩阵或向量范数normcdf 正态分布累计概率密度函数normest 估计矩阵2范数norminv 正态分布逆累计概率密度函数normpdf 正态分布概率密度函数normrnd 正态随机数发生器notebook 启动Matlab和Word的集成环境null 零空间num2str 把非整数数组转换为串numden 获取最小公分母和相应的分子表达式nzmax 指定存放非零元素所需内存O oode1 非Stiff 微分方程变步长解算器ode15s Stiff 微分方程变步长解算器ode23t 适度Stiff 微分方程解算器ode23tb Stiff 微分方程解算器ode45 非Stiff 微分方程变步长解算器odefile ODE 文件模板odeget 获知ODE 选项设置参数odephas2 ODE 输出函数的二维相平面图odephas3 ODE 输出函数的三维相空间图odeplot ODE 输出函数的时间轨迹图odeprint 在Matlab指令窗显示结果odeset 创建或改写 ODE选项构架参数值ones 全1数组optimset 创建或改写优化泛函指令的选项参数值orient 设定图形的排放方式orth 值空间正交化P ppack 收集Matlab内存碎块扩大内存pagedlg 调出图形排版对话框patch 创建块对象path 设置Matlab搜索路径的指令pathtool 搜索路径管理器pause 暂停pcode 创建预解译P码文件pcolor 伪彩图peaks Matlab提供的典型三维曲面permute 广义转置pi （预定义变量）圆周率pie 二维饼图pie3 三维饼图pink 粉红色图矩阵pinv 伪逆plot 平面线图plot3 三维线图plotmatrix 矩阵的散点图plotyy 双纵坐标图poissinv 泊松分布逆累计概率分布函数poissrnd 泊松分布随机数发生器pol2cart 极或柱坐标变为直角坐标polar 极坐标图poly 矩阵的特征多项式、根集对应的多项式poly2str 以习惯方式显示多项式poly2sym 双精度多项式系数转变为向量符号多项式polyder 多项式导数polyfit 数据的多项式拟合polyval 计算多项式的值polyvalm 计算矩阵多项式pow2 2的幂ppval 计算分段多项式pretty 以习惯方式显示符号表达式print 打印图形或SIMULINK模型printsys 以习惯方式显示有理分式prism 光谱色图矩阵procread 向MAPLE输送计算程序profile 函数文件性能评估器propedit 图形对象属性编辑器pwd 显示当前工作目录Q qquad 低阶法计算数值积分quad8 高阶法计算数值积分(QUADL)quit 推出Matlab 环境quiver 二维方向箭头图quiver3 三维方向箭头图R rrand 产生均匀分布随机数randn 产生正态分布随机数randperm 随机置换向量range 样本极差rank 矩阵的秩rats 有理输出rcond 矩阵倒条件数估计real 复数的实部reallog 在实数域内计算自然对数realpow 在实数域内计算乘方realsqrt 在实数域内计算平方根realmax 最大正浮点数realmin 最小正浮点数rectangle 画"长方框"rem 求余数repmat 铺放模块数组reshape 改变数组维数、大小residue 部分分式展开return 返回ribbon 把二维曲线画成三维彩带图rmfield 删去构架的域roots 求多项式的根rose 数扇形图rot90 矩阵旋转90度rotate 指定的原点和方向旋转rotate3d 启动三维图形视角的交互设置功能round 向最近整数圆整rref 简化矩阵为梯形形式rsf2csf 实数块对角阵转为复数特征值对角阵rsums Riemann和S ssave 把内存变量保存为文件scatter 散点图scatter3 三维散点图sec 正割sech 双曲正割semilogx X轴对数刻度坐标图semilogy Y轴对数刻度坐标图series 串联连接set 设置图形对象属性setfield 设置构架数组的域setstr 将ASCII码转换为字符的旧版指令sign 根据符号取值函数signum 符号计算中的符号取值函数sim 运行SIMULINK模型simget 获取SIMULINK模型设置的仿真参数simple 寻找最短形式的符号解simplify 符号计算中进行简化操作simset 对SIMULINK模型的仿真参数进行设置simulink 启动SIMULINK模块库浏览器sin 正弦sinh 双曲正弦size 矩阵的大小slice 立体切片图solve 求代数方程的符号解spalloc 为非零元素配置内存sparse 创建稀疏矩阵spconvert 把外部数据转换为稀疏矩阵spdiags 稀疏对角阵spfun 求非零元素的函数值sph2cart 球坐标变为直角坐标sphere 产生球面spinmap 色图彩色的周期变化spline 样条插值spones 用1置换非零元素sprandsym 稀疏随机对称阵sprank 结构秩spring 紫黄调春色图sprintf 把格式数据写成串spy 画稀疏结构图sqrt 平方根sqrtm 方根矩阵squeeze 删去大小为1的"孤维" sscanf 按指定格式读串stairs 阶梯图std 标准差stem 二维杆图step 阶跃响应指令str2double 串转换为双精度值str2mat 创建多行串数组str2num 串转换为数strcat 接成长串strcmp 串比较strjust 串对齐strmatch 搜索指定串strncmp 串中前若干字符比较strrep 串替换strtok 寻找第一间隔符前的内容struct 创建构架数组struct2cell 把构架转换为元胞数组strvcat 创建多行串数组sub2ind 多下标转换为单下标subexpr 通过子表达式重写符号对象subplot 创建子图subs 符号计算中的符号变量置换subspace 两子空间夹角sum 元素和summer 绿黄调夏色图superiorto 设定优先级surf 三维着色表面图surface 创建面对象surfc 带等位线的表面图surfl 带光照的三维表面图surfnorm 空间表面的法线svd 奇异值分解svds 求指定的若干奇异值switch-case-otherwise 多分支结构sym2poly 符号多项式转变为双精度多项式系数向量symmmd 对称最小度排序symrcm 反向Cuthill-McKee排序syms 创建多个符号对象T ttan 正切tanh 双曲正切taylortool 进行Taylor逼近分析的交互界面text 文字注释tf 创建传递函数对象tic 启动计时器title 图名toc 关闭计时器trapz 梯形法数值积分treelayout 展开树、林treeplot 画树图tril 下三角阵trim 求系统平衡点trimesh 不规则格点网线图trisurf 不规则格点表面图triu 上三角阵try-catch 控制流中的Try-catch结构 type 显示M文件U uuicontextmenu 创建现场菜单uicontrol 创建用户控件uimenu 创建用户菜单unmkpp 逐段多项式数据的反明晰化unwrap 自然态相角upper 转换为大写字母V vvar 方差varargin 变长度输入宗量varargout 变长度输出宗量vectorize 使串表达式或内联函数适于数组运算ver 版本信息的获取view 三维图形的视角控制voronoi Voronoi多边形vpa 任意精度（符号类）数值W wwarning 显示警告信息what 列出当前目录上的文件whatsnew 显示Matlab中 Readme文件的内容which 确定函数、文件的位置while 控制流中的While环结构white 全白色图矩阵whitebg 指定轴的背景色who 列出内存中的变量名whos 列出内存中变量的详细信息winter 蓝绿调冬色图workspace 启动内存浏览器X x , Y y , Z zxlabel X轴名xor 或非逻辑yesinput 智能输入指令ylabel Y轴名zeros 全零数组zlabel Z轴名zoom 图形的变焦放大和缩小ztrans 符号计算Z变换希望以上资料对你有所帮助，附励志名言3条：1、宁可辛苦一阵子，不要苦一辈子。

使用Matlab进行图像处理的常用函数介绍引言：图像处理是计算机科学和电子工程领域中的重要分支，它利用数字技术对图像进行各种操作和改变，以实现图像的增强、分割、恢复等目标。

而Matlab作为一种功能强大的科学计算软件，被广泛应用于图像处理领域。

本文将介绍几个常用的Matlab图像处理函数，并结合实例进行详解。

一、图像读取与显示函数1. imread函数imread函数是Matlab中用于读取图像的函数，它可以读取各种图像格式（如JPEG、PNG、BMP等）的图像文件，并将其转换为Matlab中的矩阵形式。

示例：```img = imread('image.jpg');```2. imshow函数imshow函数用于在Matlab中显示图像，它可以接受矩阵形式的图像作为输入，并在新窗口中显示出来。

此外，imshow函数还可以对显示的图像进行一些调整，如调整图像的亮度、对比度等参数。

示例：```imshow(img); % 显示读取的图像```二、图像增强函数1. imadjust函数imadjust函数可以调整图像的亮度和对比度，以增强图像的视觉效果。

它通过对图像的像素值进行映射，将原始图像灰度值的范围进行调整，从而使图像的显示效果更好。

示例：```img_adjusted = imadjust(img, [0.2 0.8], [0 1]);```2. histeq函数histeq函数可以进行直方图均衡化处理，使图像的像素值在不同灰度级之间更均匀分布，从而增强图像的对比度和细节。

示例：```img_equalized = histeq(img);```三、图像滤波函数1. imfilter函数imfilter函数实现了不同类型的图像滤波算法，包括平滑滤波、锐化滤波等。

它可以对图像的每个像素点进行卷积运算，以消除噪声、增强边缘等。

示例：```filter = fspecial('average', [5 5]); % 创建一个平滑滤波器img_filtered = imfilter(img, filter); % 对图像进行平滑滤波```2. medfilt2函数medfilt2函数是一种中值滤波算法，它可以有效地去除图像中的椒盐噪声、脉冲噪声等。

matlab图像处理之image和imagesc函数imshow主要⽤于调⽤图像索引，⽐如：imshow(X,map)其功能等同于：image(X) colormap(map)但是，imshow的功能要强⼤⼀些，⽐如⽤于灰度图像，RGB图像，⼆进制图像，都可以应⽤。

imagesc属于图像缩放函数具体说⼀些例⼦：要显⽰⼀副灰度图像，可以调⽤函数 imshow 或 imagesc （即imagescale，图像缩放函数）(1) imshow 函数显⽰灰度图像使⽤ imshow(I) 或使⽤明确指定的灰度级书⽬：imshow(I,32)由于Matlab⾃动对灰度图像进⾏标度以适合调⾊板的范围，因⽽可以使⽤⾃定义⼤⼩的调⾊板。

其调⽤格式如下：imshow(I,[low,high])其中，low 和 high 分别为数据数组的最⼩值和最⼤值。

(2) imagesc 函数显⽰灰度图像下⾯的代码是具有两个输⼊参数的 imagesc 函数显⽰⼀副灰度图像imagesc(1,[0,1]);colormap(gray);imagesc 函数中的第⼆个参数确定灰度范围。

灰度范围中的第⼀个值（通常是0），对应于颜⾊映象表中的第⼀个值（颜⾊），第⼆个值（通常是1）则对应与颜⾊映象表中的最后⼀个值（颜⾊）。

灰度范围中间的值则线型对应与颜⾊映象表中剩余的值（颜⾊）。

在调⽤ imagesc 函数时，若只使⽤⼀个参数，可以⽤任意灰度范围显⽰图像。

在该调⽤⽅式下，数据矩阵中的最⼩值对应于颜⾊映象表中的第⼀个颜⾊值，数据矩阵中的最⼤值对应于颜⾊映象表中的最后⼀个颜⾊值。

5.3 RGB 图像及其显⽰(1) image(RGB)不管RGB图像的类型是double浮点型，还是 uint8 或 uint16 ⽆符号整数型，Matlab都能通过 image 函数将其正确显⽰出来。

RGB8 = uint8(round(RGB64×255)); ％将 double 浮点型转换为 uint8 ⽆符号整型RGB64 = double(RGB8)/255; ％将 uint8 ⽆符号整型转换为 double 浮点型RGB16 = uint16(round(RGB64×65535)); ％将 double 浮点型转换为 uint16 ⽆符号整型RGB64 = double(RGB16)/65535; ％将 uint16 ⽆符号整型转换为 double 浮点型(2) imshow(RGB) 参数是⼀个 m×n×3 的数组5.4 ⼆进制图像及其显⽰(1) imshow(BW)在 Matlab 7.0 中，⼆进制图像是⼀个逻辑类，仅包括 0 和 1 两个数值。
