网络计划技术时间参数求解作业

工程网络计划有关时间参数的计算典型例题例题1：某工程双代号网络计划如下图所示（单位：天）。

该网络计划的关键线路为（）。

A．①→③→⑤→⑥B．①→③→④→⑤→⑥和①→②→③→④→⑤→⑥C．①→②→⑤→⑥和①→②→③→④→⑥D．①→②→③→⑤→⑥【正确答案】B【答案解析】按工作计算法可知，总工期为14天，关键线路为：①→③→④→⑤→⑥和①→②→③→④→⑤→⑥两条。

参见教材P128.例题2：[背景资料]某施工企业与业主签订了某工程的施工承包合同。

经监理工程师审核批准的施工进度计划如下图所示（时间单位：天）。

根据上述背景资料，回答下列第1～4小题：第1小题：双代号网络图中虚箭线表示（）。

A．资源消耗程度B．工作的持续时间C．工作之间的逻辑关系D．非关键工作【正确答案】C【答案解析】在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要用虚箭线。

虚线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源。

在双代号网络图中，任意一条实箭线都要占用时间、消耗资源。

参见教材P116.第2小题：监理工程师审核批准的施工进度计划工期是（）天。

A．210B．245C．280D．300【正确答案】D【答案解析】本题实质就是计算该网络计划的工期。

计算得到的最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差和自由时差。

由图可知计划工期是300天。

由于该网络计划图较简单，也可以分别计算四条线路的持续时间，关键线路的长就是计划工期。

参见教材P127.工期泛指完成任务所需要的时间，一般有以下3种；（1）计算工期，根据网络计划时间参数计算出来的工期，用T c表示；（2）要求工期，任务委托人所要求的工期，用T r表示；（3）计划工期，根据要求工期和计算工期所确定的作为实施目标的工期，用T p表示。

网络计划的计划工期T p应按下列情况分别确定：当已规定了要求工期T r时，T p≤T r；当未规定要求工期时，可令计划工期等于计算工期，T p＝T r。

习题作业：1.网络计划技术如何分类？2.双代号网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？3.双代号时标网络计划如何编制？4.单代号网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？5.单代号搭接网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？习题作业参考答案：1.网络计划技术如何分类？答：网络计划技术可以从不同的角度进行分类。

(1) 按工作之间逻辑关系和持续时间的确定程度分类，分为肯定型网络计划和非肯定型网络计划；(2) 按节点和箭线所表示的含义分类，分为双代号网络计、单代号搭接网络计划、事件节点网络计划；(3) 按目标分类，分为单目标网络计划和多目标网络计划；(4) 按层次分类，分为分级网络计划、总网络计划、局部网络计划；(5) 按表达方式分类，分为时标网络计划和非时标网络计划。

2.双代号网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？答：(1) 网络图必须正确地表达整个工程或任务的工艺流程和各工作开展的先后顺序及它们之间相互依赖、相互制约的逻辑关系。

因此，绘制网络图时必须遵循一定的基本规则和要求。

1) 双代号网络图必须正确表达已定的逻辑关系。

2) 双代号网络图中，严禁出现循环回路。

3) 双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。

4) 双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。

5) 当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制。

6) 绘制网络图时，箭线不宜交叉。

7)双代号网络图中应只有一个起点节点和一个终点节点 (多目标网络计划除外)，而其他所有节点均应是中间节点。

8) 双代号网络图应条理清楚，布局合理。

(2) 双代号网络计划时间参数的计算。

按工作计算法在网络图上计算六个工作时间参数，必须在清楚计算顺序和计算步骤的基础上，列出必要的公式，以加深对时间参数计算的理解。

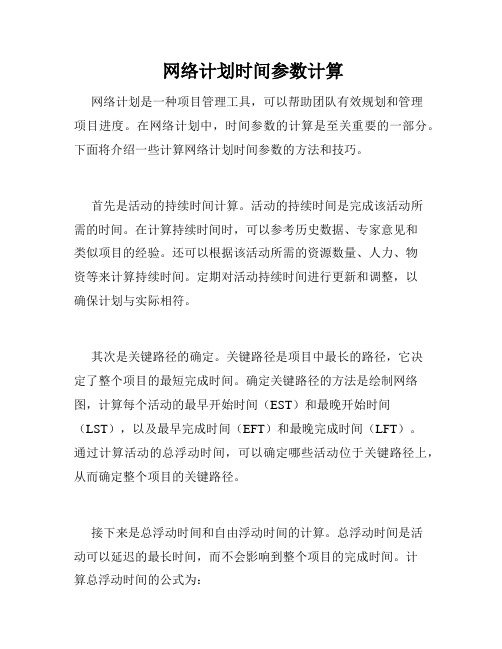

网络计划时间参数计算网络计划是一种项目管理工具，可以帮助团队有效规划和管理项目进度。

在网络计划中，时间参数的计算是至关重要的一部分。

下面将介绍一些计算网络计划时间参数的方法和技巧。

首先是活动的持续时间计算。

活动的持续时间是完成该活动所需的时间。

在计算持续时间时，可以参考历史数据、专家意见和类似项目的经验。

还可以根据该活动所需的资源数量、人力、物资等来计算持续时间。

定期对活动持续时间进行更新和调整，以确保计划与实际相符。

其次是关键路径的确定。

关键路径是项目中最长的路径，它决定了整个项目的最短完成时间。

确定关键路径的方法是绘制网络图，计算每个活动的最早开始时间（EST）和最晚开始时间（LST），以及最早完成时间（EFT）和最晚完成时间（LFT）。

通过计算活动的总浮动时间，可以确定哪些活动位于关键路径上，从而确定整个项目的关键路径。

接下来是总浮动时间和自由浮动时间的计算。

总浮动时间是活动可以延迟的最长时间，而不会影响到整个项目的完成时间。

计算总浮动时间的公式为：总浮动时间 = LST – EST 或 LFT – EFT自由浮动时间是活动可以延迟的时间，而不会影响到后续活动的开始时间。

计算自由浮动时间的公式为：自由浮动时间 = ES（后继活动）– EF（当前活动）–持续时间（当前活动）最后是加速项目进度的方法。

如果项目进度比计划滞后，可以考虑采用加速方法来弥补时间差。

加速方法包括调整资源分配，增加人力，缩短持续时间等。

其中，缩短持续时间需要谨慎处理，因为如果过度缩短持续时间会增加风险和成本。

通过以上方法和技巧，团队可以更好地计算和管理网络计划时间参数，确保项目进度的稳定和高效。

网络计划技术第三节网络计划时间参数的计算上一、网络计划时间参数的概念序号参数名称知识要点表示方法双单1.持续时间指一项工作从开始到完成的时间Di-jDi2.工期计算工期根据网络计划时间参数计算而得到的工期Tc3.要求工期是任务委托人所提出的指令性工期Tr4.计划工期指根据要求工期和计算工期所确定的作为实施目标的工期Tp5.最早开始时间指在其所有紧前工作全部完成后，本工作有可能开始的最早时刻ESi-jESi6.最早完成时间指在其所有紧前工作全部完成后，本工作有可能完成的最早时刻EFi-jEFi7.最迟完成时间在不影响整个任务按期完成的前提下本工作必须完成的最迟时刻LFi-jLFi8.最迟开始时间在不影响整个任务按期完成的前提下，工作必须开始的最迟时刻LSi-jLSi9.总时差在不影响总工期的前提下，本工作可以利用的机动时间TFi-jTFi10.自由时差在不影响其紧后工作最早开始时间的前提下，本工作可以利用的机动时间FFi-jFFi11.节点的最早时间在双代号网络计划中，以该节点为开始节点的各项工作的最早开始时间ETi12.节点的最迟时间在双代号网络计划中，以该节点为完成节点的各项工作的最迟完成时间LTj13.时间间隔指本工作的最早完成时间与其紧后工作最早开始时间之间可能存在的差值LAGi-j二、双代号网络计划时间参数的计算双代号网络计划的时间参数既可以按工作计算，也可以按节点计算.(一)按工作计算法所谓按工作计算法，就是以网络计划中的工作为对象，直接计算各项工作的时间参数。

这些时间参数包括：工作的最早开始时间和最早完成时间、工作的最迟开始时间和最迟完成时间、工作的总时差和自由时差。

此外，还应计算网络计划的计算工期。

为了简化计算，网络计划时间参数中的开始时间和完成时间都应以时间单位的终了时刻为标准。

如第3天开始即是指第3天终了(下班)时刻开始，实际上是第4天上班时刻才开始；第5天完成即是指第5天终了(下班)时刻完成。

二、网络计划时间参数的计算二、网络计划时间参数的计算网络中的时间参数工作持续时间在双代号网络计划中，工作i—j的持续时间用Di—j表示；在单代号网络计划中，工作i的持续时间用Di表示。

工期1）计算工期，用Tc表示。

2）要求工期是任务委托人所提出的指令性工期，用Tr表示。

3）计划工期，用Tp表示。

当已规定了要求工期时，计划工期不应超过要求工期，即：Tp≤Tr当未规定要求工期时，可令计划工期等于计算工期，即：Tp＝Tc工作的六个时间参数最早开始时间ES 最早完成时间EF最迟开始时间LS, 最迟完成时间LF工作的总时差是指在不影响总工期的前提下，本工作可以利用的机动时间。

工作的总时差用TF表示。

工作的自由时差是指在不影响其紧后工作最早开始时间的前提下，本工作可以利用的机动时间。

自由时差用FF表示。

从总时差和自由时差的定义可知，对于同一项工作而言，自由时差不会超过总时差。

当工作的总时差为零时，其自由时差必然为零。

在网络计划的执行过程中，工作的自由时差是该工作可以自由使用的时间。

但是，如果利用某项工作的总时差，则有可能使该工作后续工作的总时差减小。

节点时间节点最早时间是指在双代号网络计划中，以该节点为开始节点的各项工作的最早开始时间。

节点i的最早时间用ETi表示。

节点最迟时间是指在双代号网络计划中，以该节点为完成节点的各项工作的最迟完成时间。

节点j的最迟时间用LTj表示。

相邻两项工作之间的时间间隔相邻两项工作之间的时间间隔是指本工作的最早完成时间与其紧后工作最早开始时间之间可能存在的差值。

工作i与工作j之间的时间间隔用LAGi,j表示。

双代号网络计划参数计算（工作计算法）（1）计算工作的最早开始时间和最早完成时间。

1）以网络计划起点节点为开始节点的工作，当未规定其最早开始时间时，其最早开始时间为零。

2）EFi—j＝ESi—j＋Di—j3）ESi—j＝Max{EFh—i}＝Max{ESh—i＋Dh—i}4）Tc＝Max{EFi—n}＝Max{ESi—n＋Di—n} （2）确定网络计划的计划工期。

网络计划时间参数计算在项目管理中，网络计划是一种用于规划和控制项目进度的方法。

在网络计划中，时间参数的计算是非常重要的，它直接影响着项目的进度和完成时间。

本文将介绍网络计划时间参数的计算方法，帮助读者更好地理解和应用网络计划。

首先，我们需要了解网络计划中的几个重要概念，最早开始时间（ES）、最晚开始时间（LS）、最早完成时间（EF）、最晚完成时间（LF）以及浮动时间。

最早开始时间是指活动可以开始的最早时间，最晚开始时间是指活动必须开始的最晚时间，最早完成时间是指活动可以完成的最早时间，最晚完成时间是指活动必须完成的最晚时间，浮动时间是指活动可以延迟的时间，而不影响整个项目的进度。

其次，我们需要了解如何计算这些时间参数。

在网络计划中，通常使用关键路径法来计算时间参数。

关键路径是指项目中不能延误的活动序列，它决定了整个项目的完成时间。

计算最早开始时间和最早完成时间的方法是通过逆推法，从起点开始，依次计算每个活动的最早开始时间和最早完成时间；计算最晚开始时间和最晚完成时间的方法是通过正推法，从终点开始，依次计算每个活动的最晚开始时间和最晚完成时间。

最后，通过计算最早开始时间和最晚开始时间的差值，可以得到活动的总浮动时间。

在实际应用中，网络计划时间参数的计算可以通过项目管理软件来完成。

这些软件通常提供了直观、快捷的方式来绘制网络计划图，并自动计算时间参数。

但是，作为项目管理人员，我们也需要了解手工计算的方法，以便更好地理解和分析项目进度。

总之，网络计划时间参数的计算是项目管理中的重要内容，它直接关系到项目的进度和完成时间。

通过本文的介绍，相信读者对网络计划时间参数的计算有了更深入的了解，希望能够在实际项目管理中加以应用，提高项目的进度控制能力。

二级建造师双代号网络计划时间参数计算详解双代号网络计划的时间参数主要包括工作活动的最早开始时间（ES）、最早完成时间（EF）、最晚开始时间（LS）、最晚完成时间（LF）和工作活动的总时差（TF）。

首先，我们需要明确几个概念。

在网络计划中，每个工作活动都有一个最早开始时间（ES），它是该工作活动前面所有前置工作的最早完成时间。

最早完成时间（EF）等于最早开始时间（ES）加上该工作活动的持续时间（D）。

最晚完成时间（LF）是工作活动的后继工作的最晚开始时间减去持续时间（D）。

最晚开始时间（LS）等于最晚完成时间（LF）减去持续时间（D）。

工作活动的总时差（TF）等于最晚开始时间（LS）减去最早开始时间（ES）。

具体的计算步骤如下：1. 绘制网络图，标识出所有的工作活动和它们之间的依赖关系。

网络图分为两个部分，一个是前置关系图，表示工作活动的先后顺序；另一个是持续时间图，表示工作活动的持续时间。

2. 确定项目的开始节点和结束节点。

开始节点没有前置工作，所以它的最早开始时间（ES）和最早完成时间（EF）都为0。

3. 从开始节点开始，按照前置关系图的先后顺序，依次计算每个工作活动的最早开始时间（ES）和最早完成时间（EF）。

对于每个工作活动来说，它的最早开始时间（ES）等于前置工作的最早完成时间（EF），最早完成时间（EF）等于最早开始时间（ES）加上该工作活动的持续时间（D）。

4. 从结束节点开始，按照前置关系图的逆序，依次计算每个工作活动的最晚开始时间（LS）和最晚完成时间（LF）。

对于每个工作活动来说，它的最晚完成时间（LF）等于后继工作的最晚开始时间（LS）减去持续时间（D），最晚开始时间（LS）等于最晚完成时间（LF）减去持续时间（D）。

5. 计算每个工作活动的总时差（TF）。

工作活动的总时差（TF）等于最晚开始时间（LS）减去最早开始时间（ES）。

通过以上的计算步骤，我们就可以得到双代号网络计划的时间参数。
