(完整版)网络计划技术习题课

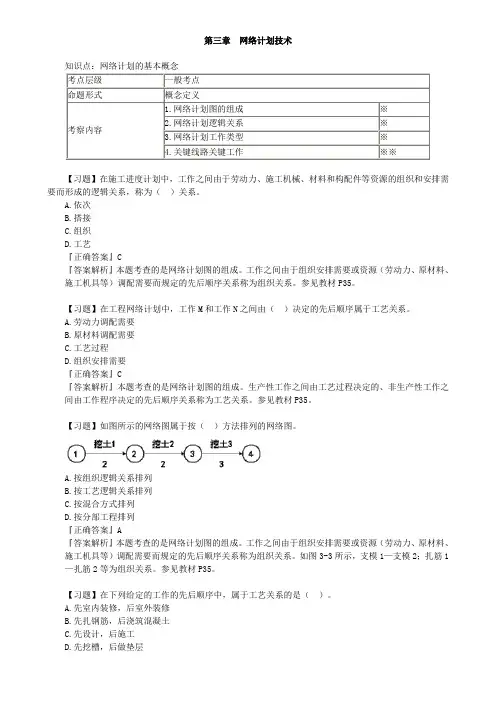

第三章网络计划技术知识点：网络计划的基本概念考点层级一般考点命题形式概念定义考察内容1.网络计划图的组成※2.网络计划逻辑关系※3.网络计划工作类型※4.关键线路关键工作※※【习题】在施工进度计划中，工作之间由于劳动力、施工机械、材料和构配件等资源的组织和安排需要而形成的逻辑关系，称为（）关系。

A.依次B.搭接C.组织D.工艺『正确答案』C『答案解析』本题考查的是网络计划图的组成。

工作之间由于组织安排需要或资源（劳动力、原材料、施工机具等）调配需要而规定的先后顺序关系称为组织关系。

参见教材P35。

【习题】在工程网络计划中，工作M和工作N之间由（）决定的先后顺序属于工艺关系。

A.劳动力调配需要B.原材料调配需要C.工艺过程D.组织安排需要『正确答案』C『答案解析』本题考查的是网络计划图的组成。

生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。

参见教材P35。

【习题】如图所示的网络图属于按（）方法排列的网络图。

A.按组织逻辑关系排列B.按工艺逻辑关系排列C.按混合方式排列D.按分部工程排列『正确答案』A『答案解析』本题考查的是网络计划图的组成。

工作之间由于组织安排需要或资源（劳动力、原材料、施工机具等）调配需要而规定的先后顺序关系称为组织关系。

如图3-3所示，支模1—支模2；扎筋1—扎筋2等为组织关系。

参见教材P35。

【习题】在下列给定的工作的先后顺序中，属于工艺关系的是（）。

A.先室内装修，后室外装修B.先扎钢筋，后浇筑混凝土C.先设计，后施工D.先挖槽，后做垫层E.先基础后主体『正确答案』BCDE『答案解析』本题考查的是网络计划图的组成。

生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。

参见教材P35。

【习题】在某工程网络计划执行过程中，只发现某项工作的完成时间拖后，而导致工期延长，需要调整的工作对象是该工作的（）。

第7章网络计划技术习题1 、用双代号网络图的形式表达下列逻辑关系：（ 1 ） A 、B 的紧前工作为C ；B 的紧前工作为 D 。

（ 2 ） H 的紧后工作为 A 、 B ； F 的紧后工作为 B 、 C 。

（ 3 ） A 、B 、C 完成后进行 D； B 、 C 、完成后进行 E 。

（ 4 ） A 、 B 完成后进行 H ； B 、 C 完成后进行 F ； C 、 D 完成后进行 G 。

（ 5 ） A 的紧后工作为 B 、 C 、 D ； B 、 C 、 D 的紧后工作为 E ； C 、D 的紧后工作为 F 。

（ 6 ） A 的紧后工作为 M 、 N ； B 的紧后工作为 N 、 P ； C 的紧后工作为 N 、 P 。

（ 7 ） H 的紧前工作为 A 、 B 、 C ； F 的紧前工作为 B 、 C 、 D ； G 的紧前工作为 C 、 D 、 E 。

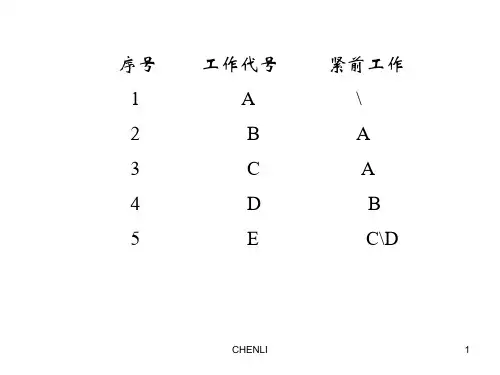

2 ．根据表3 － 1 ～ 3 － 3 中的逻辑关系，绘制双代号网络图。

4 ．已知某单位工程施工过程的逻辑关系如表 3-4 所示，试绘制双代号施工网络进度计划，并指出关键线路。

表 3-4 某单位工程施工过程逻辑关系表5 ．已知网络计划各工作的逻辑关系和持续时间如表3－5 所示。

如果该计划拟于6月24日（星期二）开始（每星期日休息），试绘制带有绝对坐标、日历坐标和星期坐标的双代号时标网络计划。

表 3 － 5 某单位工程施工逻辑关系6 ．试在如图 3 － 2 所示单代号搭接网络图上计算各项工作的时间参数．并确定关键线路和工期。

8 ．已知网络计划如图 3 － 4 所示。

图中话线下方括号外数据为正常持续时间，括号内数据为最短持续时间；话线上方括号外数据为正常持续时间下的直接资，括号内数据为最短持续时间下的直接费。

费用单位为千元，时间单位为天，若间接费率为 0 ． 8 千元／天，试对其进行费用优化。

第三章网络计划技术考纲要求了解：网络计划费用优化和资源优化。

熟悉：双代号、单代号网络图的绘图规则和绘制方法；网络计划时间参数的计算方法；工程费用与工期的关系；单代号搭接网络计划时间参数的计算方法。

掌握：网络计划时间参数；关键线路和关键工作的确定方法；双代号时标网络计划的绘制与应用；网络计划工期优化的方法；单代号搭接网络计划中的搭接关系。

试题分布高频考点一、网络图的绘制规则（熟悉P36～P38）1.某网络计划图如下图3-2所示，下列说法正确的是（）。

（应试指南P38【例3·多选题】）A.工作A的紧后工作是工作DB.工作C的紧后工作是工作GC.工作E的紧前工作是工作BD.工作D的紧后工作是工作HE.工作F的紧前工作是工作B『正确答案』ABCE『答案解析』该网络计划的工作逻辑关系表如表3-1所示：表3—1工作名称紧前工作紧后工作A \ DB \ E、FC \ GD A JE B H、IF B GG C、F KH E JI E KJ D、H \K G、I \2.某分部工程双代号网络图计划如下图所示，图中的错误有（）。

（2010年）A.多个起点节点B.存在循环回路C.多个终点节点D.节点编号有误E.工作代号重复『正确答案』ABD『答案解析』节点1、2均为起点，存在多个起点节点。

（2）节点2、6、7；2、4、7之间存在循环回路。

（3）节点2、7；6、5指向，节点编号错误。

参见教材P35～P38。

3.某分部工程双代号网络计划如下图所示，图中的错误有（）。

（2009、2008、2007年）A.工作代号重复B.节点编号有误C.多个起点节点D.多个终点节点E.存在循环回路『正确答案』BD『答案解析』（1）节点8、9指向，节点编号错误。

（2）节点8、10均为终点，存在多个终点节点。

参见教材P35～P38。

4.某分部工程中各项工作间逻辑关系见下表，相应的双代号网络计划如下图所示，图中错误有（）。

（应试指南P40【例4·多选题】）（2005年）A.多个终点节点B.多个起点节点C.工作代号重复D.不符合给定逻辑关系E.节点编号有误『正确答案』BDE『答案解析』G的紧后仅有J。

第四章网络计划技术习题参考答案一选择题1、（B）2、（A）3、(C)4、(D)5、(B)6、（C）7、（B）二、简答题1答：网络图是通过用箭线和节点将某项工作的流程表示出来的图形来反映和表达计划的安排。

双代号网络计划：它是以一个箭线和两端节点的编号表示一项工作,并按一定的顺序将各项工作连系在一起的网状图；单代号网络计划：它是以一个节点及其编号表示一项工作，箭线表示顺序的网状图。

2答：双代号网络计划是由工作、节点、线路三个要素组成。

工作也称过程、活动、工序,它用一个箭线和两端节点的编号表示一项工作;在网络图中用以标志前面一项或几项工作的结束和后面一项或几项工作的开始的时间点,称为节点;线路又称路线,网络图中以节点开始,沿箭线方向连续通过一系列箭线与节点,最终达到终点节点的通路称为线路。

单代号网络图的基本符号是箭线、工作和线路。

单代号网络图中,箭线表示相邻工作之间的逻辑关系,表达工作的进行方向；工作：在单代号网络图中,用节点表示工作,一个节点表示一个工作；线路：线路的表示意思同双代号网络计划。

3答：既不消耗时间又不消耗资源的工作是虚工作4答：（1）双代号网络计图中, 要正确反映各工作的逻辑关系（2）在一个网络图中，只能有一个起点节点和一个终点节点。

（3）网络图中不允许有循环回路；（4）不允许出现相同编号的工序或工作；（5）不允许有双箭头的箭线和无箭头的线段；（6）严禁有无箭尾节点或无箭头节点的箭线；（7）绘制网络图时,箭线不宜交叉;当交叉不可避免时,可用过桥法或指向法。

5答：双代号网络计划时间参数有1)工作持续时间；2)工期；(1)计算工期(2)要求工期(3)计划工期3)工作的时间参数。

网络计划中的工作的时间参数有：最早开始时间、最迟开始时间、最早完成时间、最迟完成时间、总时差、自由时差。

具体计算详见4.26答：总时差是指在不影响总工期的前提下,一项工作可以利用的机动时间；自由时差是指在不影响紧后工作最早开始时间的前提下, 一项工作可以利用的机动时间，自由时差也叫局部时差或自由机动时间。

一、多选题:1、某分部工程双代号网络计划如下图所示,其作图错误包括( ACE)A. 多个起点节点B. 多个终点节点 C．节点编号有误D．存在循环回路 E．有多余虚工作2、某分部工程双代号网络计划如下图所示，图中错误为( ABD )。

A，多个起点节点 B．多个终点节点 C．存在循环回路D．节点编号重复 E．节点编号有误3、（04年考题）某分部工程双代号网络计划如下图所示，图中错误为( ABC )。

A．节点编号有误 B．有多个终点节点 C．存在循环回路D．工作代号重复 E．有多个起点节点4、(01年考题)某分部工程双代号网络计划如下图所示，其中图中错误包括( BCDE )。

A.有多个起点节点 B．有多个终点节点 C．存在循环回路D．工作代号重复 E．节点编号有误一、单选题:1、在工程网络计划中，如果某项工作的最早开始时间和最早完成时间分别为3天和8天，则说明该工作实际上最早应从开工后( C )。

A．第3天上班时刻开始，第8天下班时刻完成B．第3天上班时刻开始，第9天下班时刻完成C．第4天上班时刻开始，第8天下班时刻完成D．第4天上班时刻开始，第9天下班时刻完成2、在某工程网络计划中，工作M的最早开始时间和最迟开始时间分别为第15天和第18天，其持续时间为7天。

工作M有2项紧后工作，它们的最早开始时间分别为第24天和第26天，则工作M的总时差和自由时差( C )天。

A．分别为4和3 B．均为3 C．分别为3和2 D．均为23．在某工程双代号网络计划中，工作M的最早开始时间为第15天，其持续时间为7天。

该工作有两项紧后工作，它们的最早开始时间分别为第27天和第30天，最迟开始时间分别为第28天和第33天，则工作M的总时差和自由时差( B )天。

A．均为5 B．分别为6和5 C．均为6 D．分别为11和64．在某工程双代号网络计划中，工作N的最早开始时间和最迟开始时间分别为第20天和第25天，其持续时间为9天。

第三章网络计划技术第三节网络计划时间参数的计算综合练习与答案一、单选题1、某工程单代号网络计划中，工作A有两项紧后工作B和C，工作A与工作B、C之间的时间间隔分别为3天和1天，工作B和C总时差分别为1天和2天，则工作A的自由时差和总时差为（）天。

A.4和2B.3和2C.1和3D.1和4【参考答案】：C【试题解析】：A工作的自由时差为紧后工作时间间隔的最小值=min{3，1}=1；A工作的总时差等于时间间隔与紧后工作总时差的最小值=min{3+1，1+2}=3。

2、在工程网络计划中，某项工作的最迟开始时间与最早开始时间的差值为该工作的（）。

A.时间间隔B.搭接时距C.自由时差D.总时差【参考答案】：D【试题解析】：工作的总时差等于该工作最迟完成时间与最早完成时间之差，或该工作最迟开始时间与最早开始时间之差，即TFi—j=LSi—j-ESi—j=LFi—j-EFi—j。

A项，相邻两项工作之间的时间间隔是指本工作的最早完成时间与其紧后工作最早开始时间之间可能存在的差值。

工作i与工作j之间的时间间隔用LAGi，j表示。

B项，没有搭接时距这个概念。

C项，工作自由时差的计算应按以下两种情况分别考虑：①对于有紧后工作的工作，其自由时差等于本工作之紧后工作最早开始时间减本工作最早完成时间所得之差的最小值；②对于无紧后工作的工作，也就是以网络计划终点节点为完成节点的工作，其自由时差等于计划工期与本工作最早完成时间之差。

3、双代号网络计划中，当本工作有紧后工作时，其自由时差等于所有紧后工作最早开始时间与本工作（）。

A.最早开始时间之差的最大值B.最早开始时间之差的最小值C.最早完成时间之差的最大值D.最早完成时间之差的最小值【参考答案】：D【试题解析】：对于有紧后工作的工作，其自由时差等于本工作之紧后工作最早开始时间减本工作最早完成时间之差的最小值。

4、在某工程双代号网络计划中，工作M的最早开始时间为第15天，其持续时间为7天。

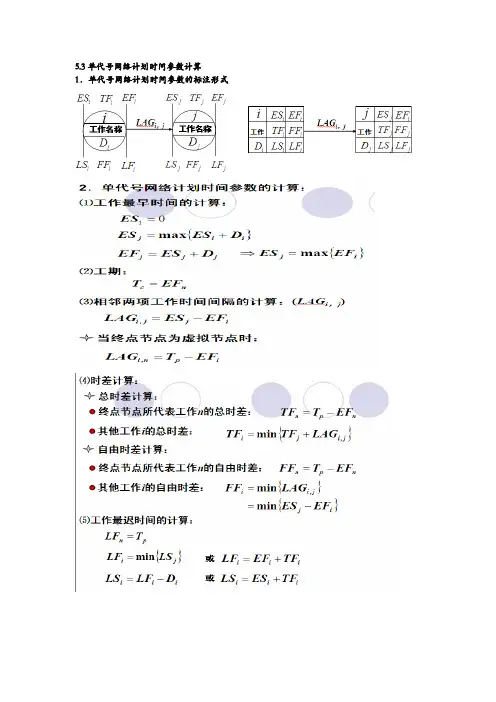

5.3单代号网络计划时间参数计算1．单代号网络计划时间参数的标注形式【示例9】把下图双代号网络图绘制成双代号时标网络图。

复习思考5.1关键工作的判断方法？5.2双代号网络计划与单代号网络计划的区别？5.3关键线路的判断方法？5.4单位（土建）工程网络计划的编制步骤？5.5时差有几种？它们各有什么作用？5.6双代号网络图中，工作时间参数有哪些？在网络图中的表示方法？5.7关键线路的性质有哪些？选择题：CAADC CBCBA BAABC CDA 判断题∨∨∨××∨×选择题1．双代号网络图的三要素是指（）。

A.节点、箭杆、工作作业时间B.紧前工作、紧后工作、关键线路C.工作、节点、线路D.工期、关键线路、非关键线路2．利用工作的自由时差，其结果是（）。

A.不会影响紧后工作，也不会影响工期B.不会影响紧后工作，但会影响工期C.会影响紧后工作，但不会影响工期D.会影响紧后工作和工期3．下列（）说法是错误的。

A.总时差为零的工作是关键工作B.由关键工作组成的线路是关键线路C.总时差为零，自由时差一定为零D.自由时差是局部时差，总时差是线路性时差4．下列（）说法是错误的。

A.任何工程都有规定工期、计划工期和计算工期B.计划工期可以小于规定工期C.计划工期可以等于规定工期D.计划工期有时可等于计算工期5．（），会出现虚箭线。

A.当只有相同的紧后工作时B.当只有不相同的紧后工作时C.既有相同，又有不相同的紧后工作时D.不受约束的任何情况6．网络计划的缺点是（）。

A.不能反映工作问题的逻辑B.不能反映出关键工作C.计算资源消耗量不便D.不能实现电算化7．某项工作有两项紧后工作C、D，最迟完成时间:C=20天，D=15天，工作持续时间:C=7天，D=12天，则本工作的最迟完成时间是（）。

A. 13天B. 3天C. 8天D. 15天8．双代号网络图中的虚工作（）。

A.即消耗时间，又消耗资源B.只消耗时间，不消耗资源C.即不消耗时间，又不消资源D.不消髦时间，又消耗资源9．下列有关虚工序的错误说法是（）。
