九大视频接口全接触知识介绍

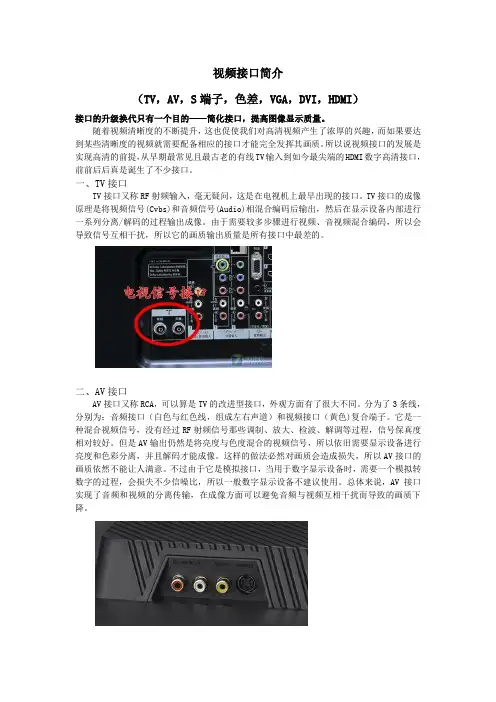

视频接口简介（TV，AV，S端子，色差，VGA，DVI，HDMI）接口的升级换代只有一个目的——简化接口，提高图像显示质量。

随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达到某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。

所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。

一、TV接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(Cvbs)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

二、AV接口AV接口又称RCA，可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（白色与红色线，组成左右声道）和视频接口（黄色)复合端子。

它是一种混合视频信号，没有经过RF射频信号那些调制、放大、检波、解调等过程，信号保真度相对较好。

但是AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

不过由于它是模拟接口，当用于数字显示设备时，需要一个模拟转数字的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

三、S端子S端子也是非常常见的端子，其全称是Separate Video，也称为SUPER VIDEO。

S-Video 连接规格是由日本人开发的一种规格，S指的是“SEPARATE(分离)”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰，极大地提高了图像的清晰度。

视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。

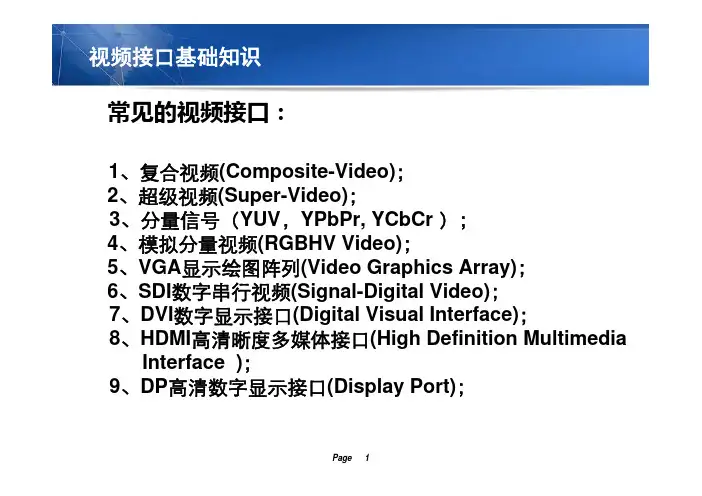

目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。

1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。

视频输入输出常用接口详解（TV，AV,s端子,YCbCrYPbPr,DIV,HDMI）视频输入输出常用接口详解(TV，AV,s端子,YCbCr/YPbPr,DIV,HDMI)2009-07-31 17:51TV接口TV输入接口TV 接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。

虽然S端子不是最好的，不过一般情况下AV信号为 640线，S端子可达到1024线，但是这需要由片源来决定。

视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 2010-07-03 09:241.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA 端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

1、射频天线和模拟闭路连接电视机就是采用射频（RF）接口。

作为最常见的视频连接方式，它可同时传输模拟视频以及音频信号。

RF接口传输的是视频和音频混合编码后的信号，显示设备的电路将混合编码信号进行一系列分离、解码在输出成像。

由于需要进行视频、音频混合编码，信号会互相干扰，所以它的画质输出质量是所有接口中最差的。

有线电视和卫星电视接收设备也常用RF连接，但这种情况下，它们传输的是数字信号。

2、复合视频不像射频接口那样包含了音频信号，复合视频（Composite）通常采用黄色的RCA （莲花插座）接头。

“复合”含义是同一信道中传输亮度和色度信号的模拟信号，但电视机如果不能很好的分离这两种信号，就会出现虚影。

3 、S端子S端子（S-Video）连接采用Y/C（亮度/色度）分离式输出，使用四芯线传送信号，接口为四针接口。

接口中，两针接地，另外两针分别传输亮度和色度信号。

因为分别传送亮度和色度信号，S端子效果要好于复合视频。

不过S端子的抗干扰能力较弱，所以S端子线的长度最好不要超过7米。

4、色差色差（Component）通常标记为Y/Pb/Pr，用红、绿、蓝三种颜色来标注每条线缆和接口。

绿色线缆（Y），传输亮度信号。

蓝色和红色线缆（Pb和Pr）传输的是颜色差别信号。

色差的效果要好于S端子，因此不少DVD以及高清播放设备上都采用该接口。

如果使用优质的线材和接口，即使采用10米长的线缆，色差线也能传输优秀的画面。

5 、VGA管脚定义1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)计算机D15的焊接方法：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

视频各种接口详细图解46369视频各种接口详细图解很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。

其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。

投影机接口虽没有高档功放上那么多但也不少家用投影机上的常用接口拉近点就看清楚了一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。

●标准视频输入（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。

但由于AV 接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。

音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV 线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。

不要小瞧了RCA，其也有做工不错的高档货S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线S端子在一些投影机厂家的称呼只中又被称为mini-DIN接口，包含4芯（不带音效输出）、5芯、6芯、7芯、8芯、9芯（能提供6个声道的讯号输出）等不同的产品都在投影机上被使用。

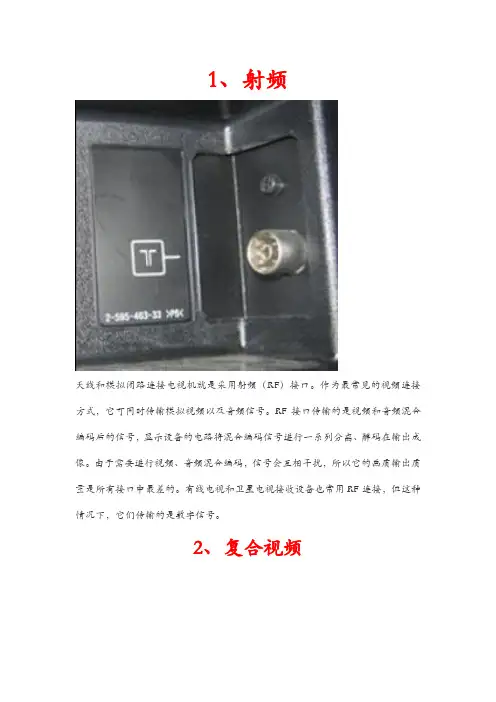

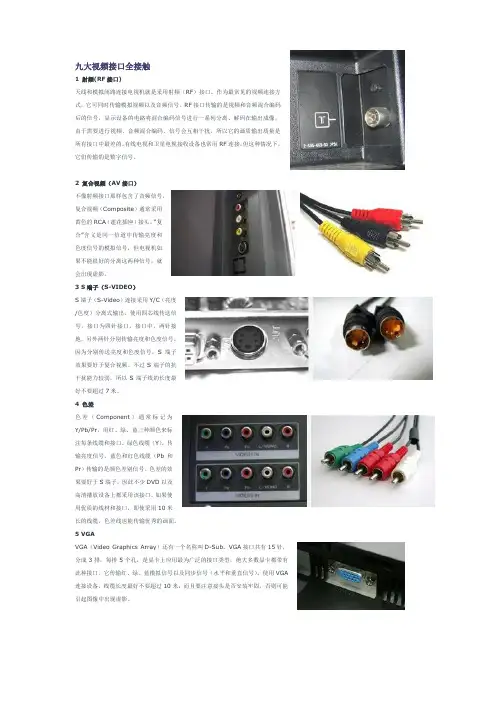

九大视频接口全接触1 射频(RF接口)天线和模拟闭路连接电视机就是采用射频（RF）接口。

作为最常见的视频连接方式，它可同时传输模拟视频以及音频信号。

RF接口传输的是视频和音频混合编码后的信号，显示设备的电路将混合编码信号进行一系列分离、解码在输出成像。

由于需要进行视频、音频混合编码，信号会互相干扰，所以它的画质输出质量是所有接口中最差的。

有线电视和卫星电视接收设备也常用RF连接，但这种情况下，它们传输的是数字信号。

2 复合视频（AV接口）不像射频接口那样包含了音频信号，复合视频（Composite）通常采用黄色的RCA（莲花插座）接头。

“复合”含义是同一信道中传输亮度和色度信号的模拟信号，但电视机如果不能很好的分离这两种信号，就会出现虚影。

3 S端子（S-VIDEO）S端子（S-Video）连接采用Y/C（亮度/色度）分离式输出，使用四芯线传送信号，接口为四针接口。

接口中，两针接地，另外两针分别传输亮度和色度信号。

因为分别传送亮度和色度信号，S端子效果要好于复合视频。

不过S端子的抗干扰能力较弱，所以S端子线的长度最好不要超过7米。

4 色差色差（Component）通常标记为Y/Pb/Pr，用红、绿、蓝三种颜色来标注每条线缆和接口。

绿色线缆（Y），传输亮度信号。

蓝色和红色线缆（Pb和Pr）传输的是颜色差别信号。

色差的效果要好于S端子，因此不少DVD以及高清播放设备上都采用该接口。

如果使用优质的线材和接口，即使采用10米长的线缆，色差线也能传输优秀的画面。

5 VGAVGA（Video Graphics Array）还有一个名称叫D-Sub。

VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。

它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。

使用VGA 连接设备，线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影。
