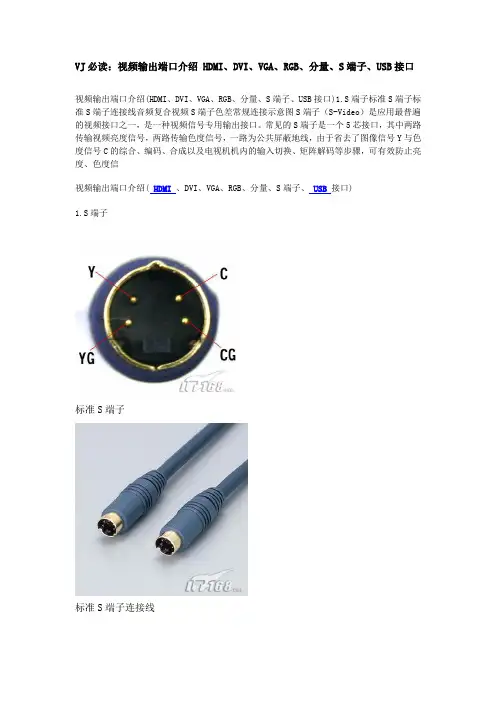

VJ必读：视频输出端口介绍 HDMI、DVI、VGA、RGB、分量、S端子、USB接口视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。

目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。

1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。

常见视频接口：BNC、VGA、DVI、CVBS我们知道复合视频CVBS是一种比较老的显示方式，更准确的说是第一代视频显示输出方式(第二代是S-VIDEO，第三代是VGA，第四代是DVI,第五代是HDMI)，由于目前的显示设备比如电视机、电脑显示器)等均有cvbs接口，因此CVBS无形中也成为比较主流的接口。

目前随着显示设备的分辨率的提高，特别是大屏幕液晶电视的出现，越来越多的设备提供VGA和HDMI接口。

D端子与D1视频D端子又分以下5 种，实际的接口和传输线都完全相同，只是传输的信号格式不同而已：� D1: 525i(普通NTSC 525 行隔行信号)� D2: 525i, 525p(在D1 的基础上，增加NTSC 525 行逐行信号)� D3: 525i, 525p, 1125i(在D2 的基础上，增加HDTV 1125 行隔行信号) � D4: 525i, 525p, 1125i, 750p(在D3 的基础上，增加HDTV 750 行逐行信号)�D5: 525i, 525p, 1125i, 750p, 1125p(在D4 的基础上，增加HDTV 1125 行逐行信号)复合视频信号(CVBS)接口/RCA 接口其传输的是复合视频信号，可用一根或一组普通的音视频线传输，其中黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号，如下左图所示(右图为所要连接的设备插口)。

标准视频输入(RCA)：它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准A V 线缆与相应接口连接起来即可。

A V接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于A V 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

全称：Composite Video Broadcast Signal 复合电视广播信号或Composite Video Blanking and Sync 复合视频消隐或同步含义：它是一个模拟视频信号在与声音信号结合，并调制到射频载波之前的一种格式。

CVBS 是被广泛使用的标准，也叫做基带视频或RCA视频，是“(美国)国家电视标准委员会〔NTSC〕”电视信号的传统图像数据传输方法，它以模拟波形来传输数据。

复合视频包含色差〔色调和饱和度〕和亮度〔光亮〕信息，并将它们同步在消隐脉冲中，用同一信号传输。

复合视频中，色差和亮度信息的干预是不可防止的，特别是在信号微弱的时候。

接口：复合视频接口或AV接口或Video接口，是目前最普遍的一种视频接口，它是音频、视频别离的视频接口，一般由三个独立的RCA插头〔又叫梅花接口、RCA接口〕组成。

其中：V接口连接混合视频信号，为黄色插口；L接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

制式：PAL/NTSC采集最大格式：PAL: 720x576 25fps,UYVY 色彩格式;NTSC:720x480 30fps,UYVY 色彩格式应用：几乎所有的电视机、影碟机类产品。

全称：Video Graphic Array 显示绘图阵列说明：是IBM在1972年提出的一个使用模拟信号的电脑显示标准，VGA最早指的是显示器640X480这种显示模式。

接口：VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。

其中，除了2根NC〔Not Connect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。

应用：主要基于VGA显示卡的电脑、笔记本等设备。

采集格式：RGB 16/24/32 YUY2。

标准图像模式：640x480x16色；640x350x16色；320x200x16;320x200x256色。

⽇常⽣活中的⾳视频功能端⼝基础知识Composite Video Output(模拟信号)复合视频端⼦也叫AV端⼦或者Video端⼦，是声、画分离的视频端⼦，⼀般由三个独⽴的RCA插头（⼜叫梅花接⼝RCA端⼦）组成的，其中的V接⼝连接混合视频信号，为黄⾊插⼝；L接⼝连接左声道声⾳信号，为⽩⾊插⼝；R接⼝连接右声道声⾳信号，为红⾊插⼝。

S-Video Output（不适⽤于⾼清视频，其信号最⾼分辨率有限）S端⼦也是⾮常常见的端⼦，其全称是Separate Video，也称为SUPER VIDEO。

S端⼦实际上是⼀种五芯接⼝，由两路视亮度信号、两路视频⾊度信号和⼀路公共屏蔽地线共五条芯线组成HDMI Output⾼清晰度多媒体接⼝（英⽂：High Definition Multimedia Interface，HDMI）是⼀种数字化视频/⾳频接⼝技术，是适合影像传输的专⽤型数字化接⼝，其可同时传送⾳频和影⾳信号，最⾼数据传输速度为5Gbps。

同时⽆需在信号传送前进⾏数/模或者模/数转换。

DVIDVI的英⽂全名为Digital Visual Interface，中⽂称为“数字视频接⼝”。

是⼀种视频接⼝标准，设计的⽬标是通过数字化的传送来强化个⼈电脑显⽰器的画⾯品质。

RJ45 / EthernetRJ45 型⽹线插头⼜称⽔晶头，共有⼋芯做成，⼴泛应⽤于局域⽹和ADSL 宽带上⽹⽤户的⽹络设备间⽹线（称作五类线或双绞线）的连接。

10 100base tx RJ45接⼝是常⽤的以太⽹接⼝，⽀持10兆和100兆⾃适应的⽹络连接速度，常见的RJ45接⼝有两类：⽤于以太⽹⽹卡、路由器以太⽹接⼝等的DTE类型，还有⽤于交换机等的DCE类型。

常见⾳视频格式：MP3全称是动态影像专家压缩标准⾳频层⾯3（Moving Picture Experts Group Audio Layer III）。

是当今较流⾏的⼀种数字⾳频编码和有损压缩格式，它设计⽤来⼤幅度地降低⾳频数据量WMA(Windows Media Audio)是微软公司推出的与MP3格式齐名的⼀种新的⾳频格式。

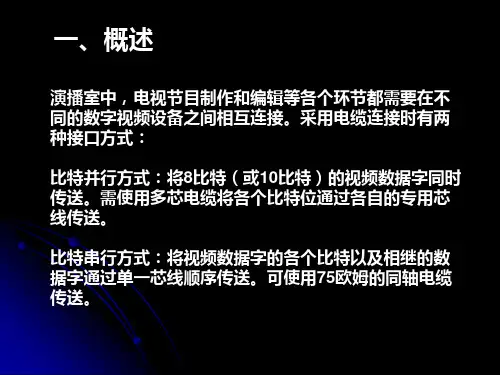

常用视频信号接口与处理方法总结刘学满2010-4-13 一、视频接口概述视频接口，从颜色空间、数字/模拟、分离/复合（适用于模拟信号）、并行/串行（适用于数字信号）、单端/差分等类别可以分为如下几种，见下表：二、模拟视频信号接口1．接口设计模拟信号由于其电压范围很小，如果接口电路设计不当，很可能造成最终的信号质量下降。

因此需要注意以下几个事项：1）阻抗匹配：通常为75Ω，包括发送端，接收端以及传输路径上的阻抗。

2）隔直电容：为了防止不同设备间地电压差对信号造成的影响，此电容不宜过大或者过小。

3）滤波网络：尽可能地消除低频和高频纹波。

4）地平面：根据理论，地平面分隔可以防止数字信号对模拟地干扰，但从实际经验来看，分隔成小的地平面后，实际上会造成环流（AD9883资料中有叙述）。

因此大部分情况下，还是用同一个地。

多层地平面，以及多打过孔，保持地电平的稳定是非常必要的。

5）PCB走线：等长是需要的，而且要确保三个器件经过不同的选择器/缓冲器之后的延时也相差不多，否则很难保证采样相位。

6）ESD保护：如果视频接口经常插拔，就需要加ESD保护二极管。

2．视频ADC完成模拟信号到数字信号的转换，在使用过程中需要注意的主要问题有：1）A/D是否支持交流耦合方式输入2）A/D内部是否有信号增益调整功能3）是否支持差分输入4）A/D内部是否有PLL等器件，采样相位是否可调整5）A/D输出的信号格式（24bit RGB，YCbCr）6）是否支持SOG或者SOY等同步信号输入模拟信号在A/D转换时，通常需要进行一些调整，以达到最佳显示效果：1）调整黑电平位置和最大辐值，通常可以配置A/D芯片有关offset和gain的寄存器，经过此番调整之后，实际上是校准了RGB三色，同时提高了灰度等级。

2）调整PLL锁相环，以达到合适的采样频率，并保证PLL在各种温度条件下均能稳定工作。

3）调整采样起始点和终止点，确保有效信号不丢失。
