PCB画图流程

cadence画PCB板傻瓜教程（转帖）一．原理图1．建立工程与其他绘图软件一样，OrCAD以Project来管理各种设计文件。

点击开始菜单，然后依次是所有程序—打开cadence软件—》一般选用DesignEntryCIS，点击Ok进入CaptureCIS。

接下来是File--New--Project，在弹出的对话框中填入工程名、路径等等，点击Ok进入设计界面。

2．绘制原理图新建工程后打开的是默认的原理图文件SCHEMATIC1PAGE1，右侧有工具栏，用于放置元件、画线和添加网络等等，用法和Protel类似。

点击上侧工具栏的Projectmanager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库等等。

1）修改原理图纸张大小：双击SCHEMATIC1文件夹，右键点击PAGE1，选择Schematic1PageProperties，在PageSize中可以选择单位、大小等；2）添加原理图库：File--New--Library，可以看到在Library文件夹中多了一个library1."olb的原理图库文件，右键单击该文件，选择Save，改名存盘；（注意：在自己话原理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过，没法对齐，连不上线！）3）添加新元件：常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或者用别人做好的元件。

右键单击刚才新建的olb库文件，选NewPart，或是NewPartFromSpreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片Datasheet中的引脚描述表格中直接拷贝、粘贴即可（pdf格式的Datasheet按住Alt键可以按列选择），可以批量添加管脚，方便快捷。

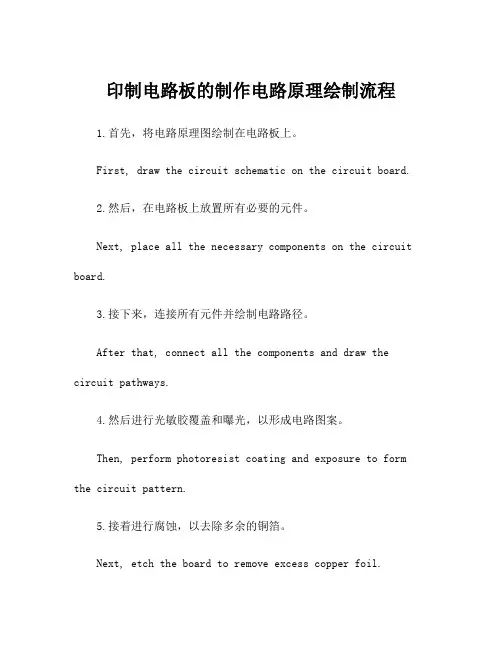

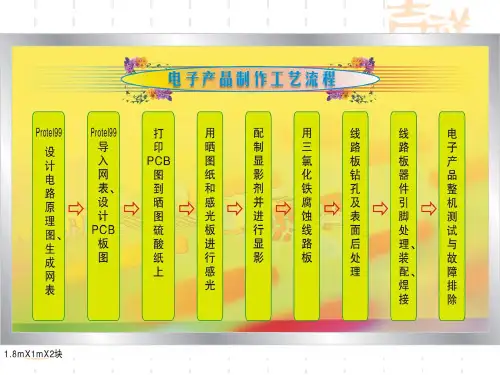

印制电路板的制作电路原理绘制流程1.首先，将电路原理图绘制在电路板上。

First, draw the circuit schematic on the circuit board.2.然后，在电路板上放置所有必要的元件。

Next, place all the necessary components on the circuit board.3.接下来，连接所有元件并绘制电路路径。

After that, connect all the components and draw the circuit pathways.4.然后进行光敏胶覆盖和曝光，以形成电路图案。

Then, perform photoresist coating and exposure to form the circuit pattern.5.接着进行腐蚀，以去除多余的铜箔。

Next, etch the board to remove excess copper foil.6.此时，便可清洗和干燥电路板。

Now, the circuit board can be cleaned and dried.7.继续对电路板进行表面处理，以防止氧化。

Proceed with surface treatment of the circuit board to prevent oxidation.8.接着进行图案打印，将需要的标记印上电路板。

Then proceed with pattern printing to mark the required labels on the circuit board.9.下一步是进行最终的焊接和组装。

The next step is the final soldering and assembly.10.最后进行功能测试和质量检查。

Finally, perform functionality testing and quality inspection.11.这些步骤是制作印制电路板的基本流程。

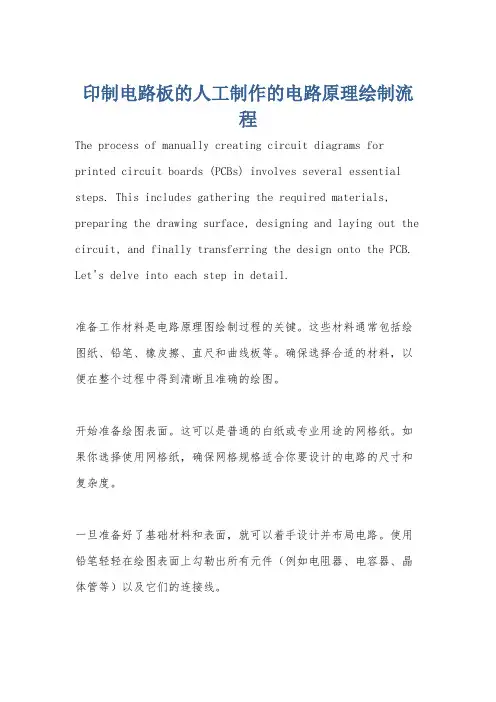

印制电路板的人工制作的电路原理绘制流程The process of manually creating circuit diagrams for printed circuit boards (PCBs) involves several essential steps. This includes gathering the required materials, preparing the drawing surface, designing and laying out the circuit, and finally transferring the design onto the PCB. Let's delve into each step in detail.准备工作材料是电路原理图绘制过程的关键。

这些材料通常包括绘图纸、铅笔、橡皮擦、直尺和曲线板等。

确保选择合适的材料，以便在整个过程中得到清晰且准确的绘图。

开始准备绘图表面。

这可以是普通的白纸或专业用途的网格纸。

如果你选择使用网格纸，确保网格规格适合你要设计的电路的尺寸和复杂度。

一旦准备好了基础材料和表面，就可以着手设计并布局电路。

使用铅笔轻轻在绘图表面上勾勒出所有元件（例如电阻器、电容器、晶体管等）以及它们的连接线。

为了增加可读性和美观度，通常会对不同元件使用不同形状或符号进行表示。

例如，电阻器可能会用一个具有特定标记的小矩形代替，而电容器则可能使用一个带有箭头指示电极的标志。

一旦所有元件和连接线都完整地绘制出来，就可以开始将设计转移到PCB上。

这可以通过多种方法实现，包括使用热转印、化学转印或针孔法。

无论你选择哪种方法，一定要小心谨慎，确保在移动过程中不会对电路图造成损坏或变形。

同时，使用适当的工具将图案准确地转印到PCB上。

完成转印后，仔细检查并确保没有任何错误或遗漏。

特别注意元件之间的正确连接以及接线的正确性。

按需要进行修正和更正直到满意为止。

pcb原理图制作
要制作无标题的PCB原理图，可以按照以下步骤操作：
1. 打开电路设计软件，如Altium Designer、Eagle等。

2. 创建一个新项目，并设置好工作区和单位。

3. 在工作区绘制电路图的基本框架，包括各个元件的位置和连接关系，但不要添加标题。

4. 选取合适的元件并放置到对应的位置，注意元件的方向和引脚连接。

5. 依次连接各个元件的引脚，确保连接正确无误。

6. 添加必要的电路标记，如电源、地线等，确保符号清晰可辨。

7. 通过工具栏或快捷键添加元件的数值、标识等信息，但不要使用相同的标题。

8. 检查电路图的连线和元件连接情况，确保没有错误或遗漏。

9. 根据设计需求，添加辅助元件，如测试点、跳线等。

10. 保存并导出电路图文件，可以选择保存为PDF、PNG等格式。

确保制作的电路图没有相同标题的文字，有助于提高可读性和减少混淆。

请注意，虽然本文提供了一般的PCB原理图制作
步骤，但具体软件操作略有差异，建议根据所使用的电路设计软件的教程进行操作。

pcb流程PCB（Printed Circuit Board）是印制电路板的缩写，是电子产品中必要的基础组件之一。

PCB流程是指将原始电路图设计转化为实际的印制电路板的过程。

下面将详细介绍PCB流程。

第一步是电路设计。

在这一步骤中，设计工程师需要根据产品的需求和功能要求，绘制电路图。

这个电路图描述了电子元器件之间的连接方式和关系。

第二步是布局设计。

在这一步骤中，设计工程师需要将电路图上的元器件进行布局，确定元器件的放置位置和电路板的大小。

第三步是布线设计。

在这一步骤中，设计工程师需要根据布局图，将元器件之间的连接线进行绘制。

布线的设计需要考虑信号传输的速度和噪声干扰等因素。

第四步是印制电路板制造。

在这一步骤中，将布线好的电路图转化为实际的印制电路板。

首先，需要制作印刷膜，然后将印刷膜与电路板层压在一起。

接着，使用化学腐蚀技术去除不需要的铜箔，形成电路板的图案。

第五步是元器件贴装。

在这一步骤中，将元器件根据位置精确地贴在电路板上。

贴装可以通过手工或机械的方式进行。

第六步是焊接。

在这一步骤中，使用焊接技术将元器件与电路板进行连接。

常用的焊接方式有手工焊接、波峰焊接和表面贴装。

第七步是测试。

在这一步骤中，对已焊接好的电路板进行功能和性能的测试。

测试可以通过手工或自动测试设备进行。

最后一步是组装。

在这一步骤中，将已测试好的电路板与其他组件（如外壳、按键等）进行组装，形成最终的电子产品。

总之，PCB流程是一个非常复杂而又关键的过程，涉及到电路设计、布局设计、布线设计、印制电路板制造、元器件贴装、焊接、测试和组装等多个环节。

只有经过严格的流程管理和质量控制，才能确保印制电路板的质量和稳定性。

Protel PCB绘图指南
一 PCB图绘制步骤
1 规划PCB板的物理边界（Mechanical1）和电气边界（KeepOutLayer）；
2 装入元件封装库（Library\Pcb中的三个）；
3如果需要，建立自己的PCB库，并绘制自己的元件封装；
4 利用同步器（Design-Update PCB-Synchronizer）装入网络表和元件；
(1)在原理图中执行Design－UpdatePCB；
(2)单击Preview changes，查看修改原理图中封装、接线等错误；
(3)单击Execute装入元件。

5 按原理图功能模块，手工对元件进行布局；
6 执行Design －Rules 对布线参数进行设置；
7 自动布线；
8 根据布线效果进行手工调整。

二元件封装图
西华大学机械学院省级精品课“单片机原理与应用”配套教材三电路原理图元件封装列表
(非自制元件采用Advpcb.DDB中PCB Footprint.lib库）
注意：原理图中元件属性（Properties）的主要含义如下
〔Lib Ref〕元件库中的型号，不允许修改；〔Footprint〕封装；
〔Designator〕元件序号，如U1；〔Part〕元件型号，如STC89c51,10K；
四PCB布局图( PCB板
78x128 m。

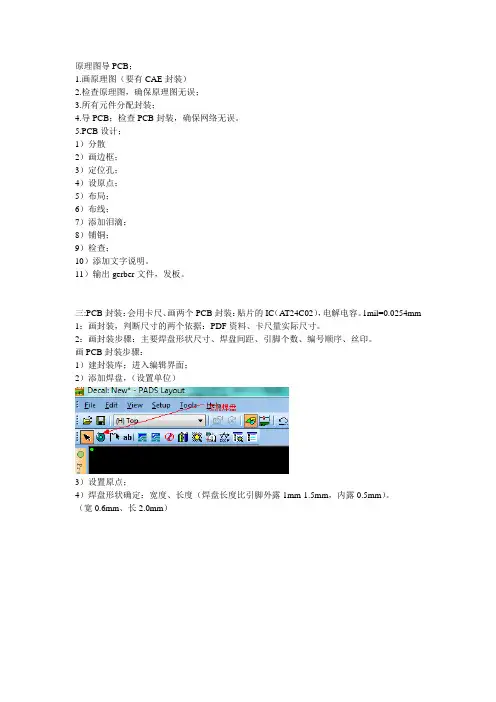

原理图导PCB；1.画原理图（要有CAE封装）2.检查原理图，确保原理图无误；3.所有元件分配封装；4.导PCB；检查PCB封装，确保网络无误。

5.PCB设计；1）分散2）画边框；3）定位孔；4）设原点；5）布局；6）布线；7）添加泪滴；8）铺铜；9）检查；10）添加文字说明。

11）输出gerber文件，发板。

三:PCB封装：会用卡尺、画两个PCB封装：贴片的IC（AT24C02），电解电容。

1mil=0.0254mm 1：画封装，判断尺寸的两个依据：PDF资料、卡尺量实际尺寸。

2：画封装步骤：主要焊盘形状尺寸、焊盘间距、引脚个数、编号顺序、丝印。

画PCB封装步骤：1）建封装库；进入编辑界面；2）添加焊盘，（设置单位）3）设置原点；4）焊盘形状确定：宽度、长度（焊盘长度比引脚外露1mm-1.5mm，内露0.5mm）。

（宽0.6mm、长2.0mm）5）添加其他焊盘：间距、排列方向、排列个数。

选中焊盘，右键6）引脚间距：同列间距1.27mm。

双列之间间距6mm,焊盘边间距最小6mil；一般最小10mil6）引脚个数：87）编号顺序；8）画丝印。

5.5mm9）把第一引脚设成方形。

10)保存，命名（封装名称）11）命名、并保存元件类型（一个PCB封装名称对应一个元件类型名称）。

一般元件类型名称跟封装名称一致。

注意事项：1：贴片焊盘只有TOP层，没有过孔；2：插件焊盘三层都有；一般每一层都一样；1）一般来说内径是外径的一半，或者外径比内径大20-30mil。

2）插件焊盘内径比实际引脚大3-10mil；用封装向导画PCB封装：四：原理图转PCB，画ＰＣＢ步骤确保原理图没问题，１：原理图中每个元件分配ＰＣＢ封装；1）选中元件，右键，如下图2）分配封装选中所要的封装保存到自己的库里。

3）分配以后转PCB，注意：转PCB之前把已经打开的layout文件关闭。

２：生成网络，导入ＰＣＢ；确保封装分配OK，网络正确无误。

cadence画PCB板傻瓜教程（转帖）复制于某网站,谢谢。

拿出来分享吧,希望对初学者能有帮助,可以很快了解Cadence的使用，谢谢共享者。

一．原理图1．建立工程与其他绘图软件一样，OrCAD以Project来管理各种设计文件。

点击开始菜单，然后依次是所有程序—打开cadence软件—》一般选用Design Entry CIS，点击Ok进入Capture CIS。

接下来是File--New--Project，在弹出的对话框中填入工程名、路径等等，点击Ok进入设计界面。

2．绘制原理图新建工程后打开的是默认的原理图文件SCHEMATIC1 PAGE1，右侧有工具栏，用于放置元件、画线和添加网络等等，用法和Protel类似。

点击上侧工具栏的Project manager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库等等。

1）修改原理图纸张大小：双击SCHEMATIC1文件夹，右键点击PAGE1，选择Schematic1 Page Properties，在Page Size中可以选择单位、大小等；2）添加原理图库：File--New--Library，可以看到在Library文件夹中多了一个library1.olb的原理图库文件，右键单击该文件，选择Save，改名存盘；（注意：在自己话原理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过，没法对齐，连不上线！）3）添加新元件：常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或者用别人做好的元件。

右键单击刚才新建的olb库文件，选New Part，或是New Part From Spreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片Datasheet中的引脚描述表格中直接拷贝、粘贴即可（pdf格式的Datasheet按住Alt键可以按列选择），可以批量添加管脚，方便快捷。
