pcb画图(入门)

cadence画PCB板傻瓜教程（转帖）一．原理图1．建立工程与其他绘图软件一样，OrCAD以Project来管理各种设计文件。

点击开始菜单，然后依次是所有程序—打开cadence软件—》一般选用DesignEntryCIS，点击Ok进入CaptureCIS。

接下来是File--New--Project，在弹出的对话框中填入工程名、路径等等，点击Ok进入设计界面。

2．绘制原理图新建工程后打开的是默认的原理图文件SCHEMATIC1PAGE1，右侧有工具栏，用于放置元件、画线和添加网络等等，用法和Protel类似。

点击上侧工具栏的Projectmanager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库等等。

1）修改原理图纸张大小：双击SCHEMATIC1文件夹，右键点击PAGE1，选择Schematic1PageProperties，在PageSize中可以选择单位、大小等；2）添加原理图库：File--New--Library，可以看到在Library文件夹中多了一个library1."olb的原理图库文件，右键单击该文件，选择Save，改名存盘；（注意：在自己话原理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过，没法对齐，连不上线！）3）添加新元件：常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或者用别人做好的元件。

右键单击刚才新建的olb库文件，选NewPart，或是NewPartFromSpreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片Datasheet中的引脚描述表格中直接拷贝、粘贴即可（pdf格式的Datasheet按住Alt键可以按列选择），可以批量添加管脚，方便快捷。

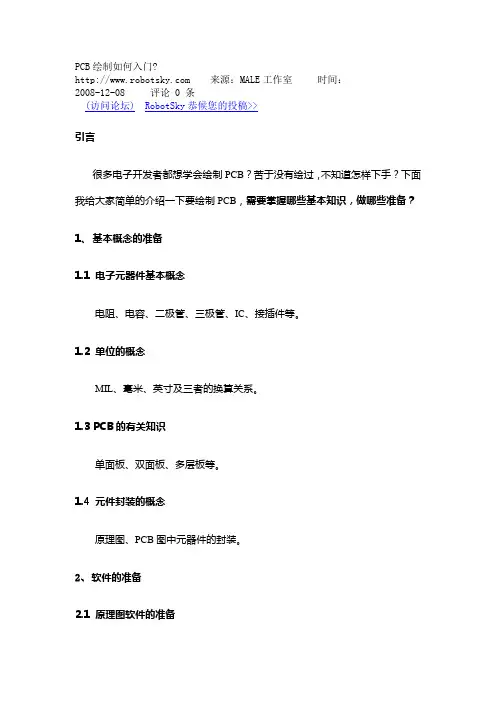

PCB绘制如何入门? 来源：MALE工作室时间：2008-12-08 评论0 条(访问论坛)RobotSky恭候您的投稿>>引言很多电子开发者都想学会绘制PCB？苦于没有绘过，不知道怎样下手？下面我给大家简单的介绍一下要绘制PCB，需要掌握哪些基本知识，做哪些准备？1、基本概念的准备1.1 电子元器件基本概念电阻、电容、二极管、三极管、IC、接插件等。

1.2 单位的概念MIL、毫米、英寸及三者的换算关系。

1.3 PCB的有关知识单面板、双面板、多层板等。

1.4 元件封装的概念原理图、PCB图中元器件的封装。

2、软件的准备2.1 原理图软件的准备首先，你必须选择一种原理图绘制软件，并安装到PC上。

在具备第一节介绍的基本概念之后，你就可以开始画原理图了。

最好是找一张简单的原理图照着画下来。

如果你没有参考书，你可以通过该软件的帮助文件进行学习。

或者在网上搜索一下，也许能找到一些学习资料。

在画原理图时，有的元件在原理图元件库里没有，就需要自己做元件封装。

建议初学者尽量采用库中有的元件来画，从而降低入门难度。

先让自己完成一个简单的原理图，树立自己的信心。

然后再学做封装。

2.2 PCB软件的准备同样，你必须选择一种PCB绘制软件，并安装到PC上。

在具备第一节及上一节介绍的基本概念之后，你就可以开始画PCB了。

你可以直接从PCB软件中调一张demo来学习，或者将上一节画好的原理图，生成网络表。

然后导入到PCB软件。

在导入到PCB软件之前，确保你的网络表中的所有元器件在PCB软件的元器件库中有对应的PCB封装。

否者导入会失败。

如果你没有参考书，你可以通过该软件的帮助文件进行学习。

或者在网上搜索一下，也许能找到一些学习资料。

网络表导入到PCB软件中，需要做一些基本设置。

如板的外边框、定位孔、单位、PCB层数、布线规则、各层显示颜色等。

做完这些设置后，你就可以进行元件布局。

布局规则基本上是按接插件、尺寸大的元器件、关键元器件、有特殊要求的元器件、其他元器件的先后顺序进行布局。

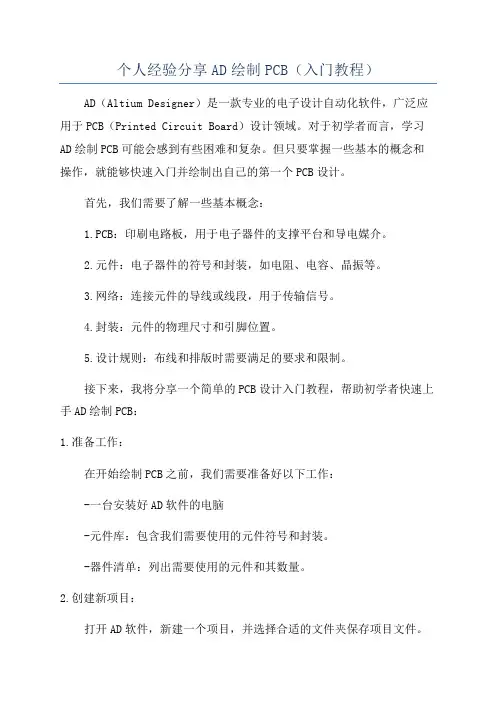

个人经验分享AD绘制PCB（入门教程）AD（Altium Designer）是一款专业的电子设计自动化软件，广泛应用于PCB（Printed Circuit Board）设计领域。

对于初学者而言，学习AD绘制PCB可能会感到有些困难和复杂。

但只要掌握一些基本的概念和操作，就能够快速入门并绘制出自己的第一个PCB设计。

首先，我们需要了解一些基本概念：1.PCB：印刷电路板，用于电子器件的支撑平台和导电媒介。

2.元件：电子器件的符号和封装，如电阻、电容、晶振等。

3.网络：连接元件的导线或线段，用于传输信号。

4.封装：元件的物理尺寸和引脚位置。

5.设计规则：布线和排版时需要满足的要求和限制。

接下来，我将分享一个简单的PCB设计入门教程，帮助初学者快速上手AD绘制PCB：1.准备工作：在开始绘制PCB之前，我们需要准备好以下工作：-一台安装好AD软件的电脑-元件库：包含我们需要使用的元件符号和封装。

-器件清单：列出需要使用的元件和其数量。

2.创建新项目：打开AD软件，新建一个项目，并选择合适的文件夹保存项目文件。

3.添加元件库：在AD软件中，我们可以导入元件库以供使用。

常用的元件库包括AD自带的库和第三方提供的库。

在AD软件中，选择Tools -> Preferences -> DXP Preferences，选择Libraries，点击Install按钮导入所需的元件库。

4.绘制原理图：在AD软件中，打开Schematic页面，开始绘制原理图。

-选择合适的元件符号并放置在原理图中。

- 连接元件之间的网络。

选择Place -> Net和Place -> Bus命令来连接元件。

- 添加器件封装信息。

选择Place -> Part命令并选择相应的封装。

5.生成PCB：在完成原理图设计后，我们可以将其转化为PCB布局。

- 在AD软件中，打开PcbDoc页面。

- 点击Project -> Import Changes from Schematic命令，将原理图信息导入PCB布局中。

cadence画PCB板傻瓜教程（转帖）复制于某网站,谢谢。

拿出来分享吧,希望对初学者能有帮助,可以很快了解Cadence的使用，谢谢共享者。

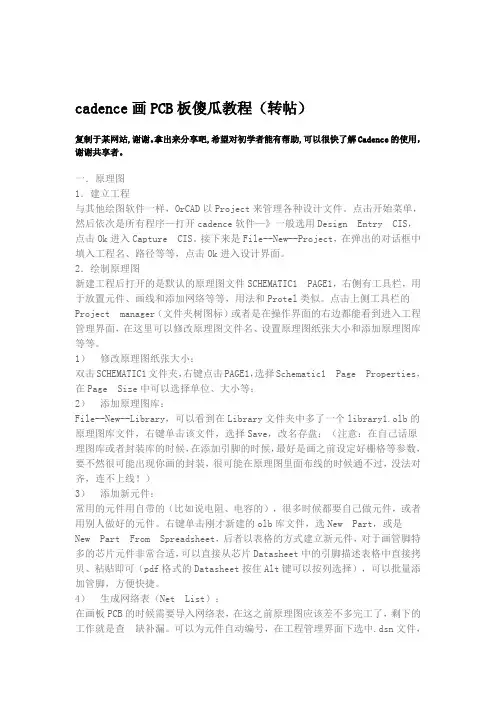

一．原理图1．建立工程与其他绘图软件一样，OrCAD以Project来管理各种设计文件。

点击开始菜单，然后依次是所有程序—打开cadence软件—》一般选用Design Entry CIS，点击Ok进入Capture CIS。

接下来是File--New--Project，在弹出的对话框中填入工程名、路径等等，点击Ok进入设计界面。

2．绘制原理图新建工程后打开的是默认的原理图文件SCHEMATIC1 PAGE1，右侧有工具栏，用于放置元件、画线和添加网络等等，用法和Protel类似。

点击上侧工具栏的Project manager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库等等。

1）修改原理图纸张大小：双击SCHEMATIC1文件夹，右键点击PAGE1，选择Schematic1 Page Properties，在Page Size中可以选择单位、大小等；2）添加原理图库：File--New--Library，可以看到在Library文件夹中多了一个library1.olb的原理图库文件，右键单击该文件，选择Save，改名存盘；（注意：在自己话原理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过，没法对齐，连不上线！）3）添加新元件：常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或者用别人做好的元件。

右键单击刚才新建的olb库文件，选New Part，或是New Part From Spreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片Datasheet中的引脚描述表格中直接拷贝、粘贴即可（pdf格式的Datasheet按住Alt键可以按列选择），可以批量添加管脚，方便快捷。

caden‎c e画PC‎B板傻瓜教‎程（转帖）复制于某网‎站,谢谢。

拿出来分享‎吧,希望对初学‎者能有帮助‎,可以很快了‎解C ade‎n ce的使‎用，谢谢共享者‎。

一．原理图1．建立工程与其他绘图‎软件一样，OrCAD‎以Proj‎e ct来管‎理各种设计‎文件。

点击开始菜‎单，然后依次是‎所有程序—打开cad‎e nce软‎件—》一般选用D‎e sign‎Entry‎CIS，点击Ok进‎入Capt‎u re CIS。

接下来是F‎i le--New--Proje‎c t，在弹出的对‎话框中填入‎工程名、路径等等，点击Ok进‎入设计界面‎。

2．绘制原理图‎新建工程后‎打开的是默‎认的原理图‎文件SCH‎E MATI‎C1 PAGE1‎，右侧有工具‎栏，用于放置元‎件、画线和添加‎网络等等，用法和Pr‎o tel类‎似。

点击上侧工‎具栏的Pr‎o ject‎manag‎e r（文件夹树图‎标）或者是在操‎作界面的右‎边都能看到‎进入工程管‎理界面，在这里可以‎修改原理图‎文件名、设置原理图‎纸张大小和‎添加原理图‎库等等。

1）修改原理图‎纸张大小：双击SCH‎E MATI‎C1文件夹‎，右键点击P‎A GE1，选择Sch‎e mati‎c1 Page Prope‎r ties‎，在Page‎Size中‎可以选择单‎位、大小等；2）添加原理图‎库：File--New--Libra‎r y，可以看到在‎L ibra‎r y文件夹‎中多了一个‎l ibra‎r y1.olb的原‎理图库文件‎，右键单击该‎文件，选择Sav‎e，改名存盘；（注意：在自己话原‎理图库或者‎封装库的时‎候，在添加引脚‎的时候，最好是画之‎前设定好栅‎格等参数，要不然很可‎能出现你画‎的封装，很可能在原‎理图里面布‎线的时候通‎不过，没法对齐，连不上线！）3）添加新元件‎：常用的元件‎用自带的（比如说电阻‎、电容的），很多时候都‎要自己做元‎件，或者用别人‎做好的元件‎。

Allegro PCB画图流程详解 (1)1PCB设计预处理 (1)1.1如何给元件排序？ (2)1.2如何生成网表？ (3)1.3建立差分对线时，orCAD自动关闭 (3)2建立焊盘与元件PCB封装 (3)3建立电路板 (5)4建立PCB文件，并导入网表 (6)5放置器件 (6)7设置设计规则 (11)6布线 (13)7铺铜 (13)8生成各种文件 (15)8.1如何生成钻孔文件： (15)8.2如何生成Gerber文件： (16)Allegro PCB画图流程详解本文档以《cadence高速电路板设计与仿真》一书为参考，详细说明了画PCB的各个步骤。

对于在该书中已经说明的步骤，这里只给出具体页码（下文中括号里的P××就是指该书的××页），不再叙述。

读者需要结合该书阅读本文档。

1PCB设计预处理在画PCB之前，需要检查原理图的完整与正确，并做一些画PCB的准备工作。

检查原理图的正确性。

就是要确保原理图百分百正确。

即使是原理图改动一点点，后面的改动都会很大。

这主要靠设计者细心。

检查与完善原理图主要包括以下几个方面：DRC检查。

使用DRC检查（P113）可以发现一些简单的原理图错误。

指定元件封装（P90）。

这个就是为原理图中各个元件指定PCB封装名。

这个PCB封装名最好在画原理图摆放器件时就填好，否则图画好后再一一填写费时间。

填写封装名可以使用参数整体赋值功能（P90）。

应该尽量使用已有的PCB封装。

生成网表。

这个在P121有详细解释。

需要说明的是，元器件的三个属性值（如下图红色椭圆勾出），其中包括PCB封装名，不能太长，而好记与否并不重要。

太长了，在生成网表时会被截断。

在原理图中指定查分线对，见P102。

上面只是我画图中遇到的，可能还有些其他步骤需要做。

进行上面的步骤时会遇到下面的问题：1.1如何给元件排序？在capture中，切换到项目管理器窗口下，并且选中*.dsn文件。

pcb的绘制方法和技巧一、PCB绘制的基础准备。

1.1 了解PCB的基本概念。

PCB也就是印刷电路板，这可是电子设备的“骨架”呢。

就像盖房子得先有个地基框架一样，电子设备里的各种元件都得靠PCB来连接和支撑。

如果把电子元件比作一个个小演员，那PCB就是它们的舞台。

1.2 工具的选择。

绘制PCB可不能光靠一双手，得有趁手的工具。

像Altium Designer、KiCad这些软件就很不错。

这就好比厨师做菜，得有好的厨具。

选工具的时候，别贪多，找个自己用着顺手的就行，不然就像小猫钓鱼一样，三心二意最后啥都干不好。

二、PCB布局的要点。

2.1 功能分区。

首先得把不同功能的元件分好区。

这就好比规划城市，商业区、住宅区、工业区得划分清楚。

比如电源部分的元件放一起，信号处理的元件放一块。

要是乱放一气，就像把一群爱吵架的人硬塞到一个小房间里，肯定会出乱子，信号干扰就会像传染病一样到处传播。

2.2 元件放置顺序。

放置元件的时候也有讲究。

先放那些个头大的、不好挪动的元件，就像搭积木的时候先放那些大块头的积木块。

然后再把小元件见缝插针地安排好。

这就像布置房间，先把大床、衣柜这些大件放好，再去考虑小摆件的位置。

2.3 考虑散热。

有些元件可是个“小火炉”，工作的时候会发热。

这时候就得给它们找个通风好的地方，就像给怕热的人找个凉快的地儿。

如果不考虑散热，元件就像在蒸笼里一样，很容易就会被热坏，到时候整个电路都可能会罢工，那可就前功尽弃了。

三、PCB布线的技巧。

3.1 遵循布线规则。

布线的时候得遵守一些规则，就像在马路上开车得遵守交通规则一样。

线宽得合适，太细了像根小豆芽似的，电流通过的时候可能就会不堪重负；太粗了又浪费空间。

还有间距也不能太小，不然就容易发生短路，这就像两个人挤在一个小过道里，肯定会撞在一起。

3.2 信号走向。

不同类型的信号要有自己的“专属通道”。

模拟信号和数字信号就像两条平行线，最好不要让它们交叉或者互相干扰。

第一步。

新建一个项目文件。

文件—>新建—>工程—>PCB工程。

然后右键新建的项目选择保存项目。

在窗口中选择路径和项目名称。

（右键跟子菜单无法截图，所以就不截图了）第二步。

右键工程选择“给工程添加新的”—>“Schematic”。

即电路图文件。

保存文件并确定一个名字。

第三步。

打开schdoc文件（就是电路图文件）。

在schdoc文件编辑区里浏览库放置电路图所需的元器件。

（就是在这个文件的编辑区里画出要画PCB板的电路图）1、放置元器件。

放置元器件的方法有好几种：（1）菜单栏那设计—>浏览元件库（2）在软件的左边缘那若能看到元件库字样也能打开（3）在菜单栏那有个图标。

见下图（常用的是2）2、.找所要的元器件。

在几个库里多找找。

顺便熟悉下库里有啥。

3、添加元件库。

点击上图中的元件库。

会出现下面的窗口。

点击安装浏览到要添加的库。

然后双击就可以（双击后在框中能看到就表示添加进去了）。

然后就可以关闭这个窗口了。

4、画线在放置好一些或全部元器件（这个视情况而定，图的简易和个人习惯决定）后进行连线。

连线的方法有两种。

（1）是直接使用走线连接。

这个不解释，就是直接点画线后连接两个要连接的点。

（2）是使用网络标号来连接。

两个相同名字的标号表示两个点是相连的。

在放置网络标号的时候要注意标号的XX要跟线连接好（会变红，仔细点可以发现有没接好）。

修改标号的名称就是直接双击那些标号的名称就可以改了。

下图中1为画线，2为网络标号 3为会变红然后在一个布置好标号的或者连着线的元件要拖动时如果直接拖动会发现连线或标号是不会跟着走的。

这样很不好对吧。

所以在拖动的时候要同时按住ctrl键。

这样在拖动时就会跟着一起动。

不会改变原来的连接。

同样在后面的pcb里也一样道理。

5、封装在一个完成好的电路图文件后需要给电路图中的每一个元件都确定一个封装。

封装其实是告诉电脑这个元件的引脚是怎么样的。

每个引脚间的距离关系，而电路图是在告诉电脑每个引脚间是怎么连线的。

个人经验分享AD绘制PCB（入门教程）AD是Altium Designer的简称，是一款专业的电子设计自动化软件。

它可以用来进行原理图设计、PCB绘制、仿真分析等工作。

对于想要入门AD绘制PCB的人来说，以下是一些个人经验分享。

在AD中，我们首先需要创建一个新工程。

选择"File"菜单下的"New"，然后选择"Project"，输入工程的名称和路径，点击"Next"。

然后选择"PCB Project"，点击"Finish"。

接下来，我们需要在新工程中创建原理图和PCB。

创建原理图时，我们可以通过拖拽元件来添加到原理图中。

在右侧的工具栏中，选择"Place"，然后选择要添加的元件类型，再在原理图上点击鼠标左键来放置元件。

在放置元件时，可以按下键盘上的R键将元件旋转90度。

放置完元件后，我们可以使用"Wire"工具来进行连接，也可以使用"Port"工具来添加引脚。

接下来，我们需要将原理图与PCB关联起来。

在左侧的工具栏中，选择"Design"，然后选择"Update PCB Document"，将原理图关联到PCB上。

然后，我们就可以开始在PCB中布局元器件。

在PCB中，我们可以使用"Place"工具选择元器件并放置在PCB上。

可以使用鼠标滚轮进行放大和缩小，使用鼠标右键进行拖动和旋转。

放置元器件时，可以在PCB上按下M键进行移动，按下D键删除元器件。

我们还可以使用"Route"工具进行导线的绘制，以连接各个元器件。

选择"Route"工具后，可以通过点击元器件的引脚来进行连接，也可以通过拖拽鼠标来进行线路的绘制。

绘制完PCB后，我们可以使用AD进行校验和仿真分析。
