最新初三物理专题练习——测量小灯泡的电功率和焦耳定律汇总

初三物理测量小灯泡的电功率试题答案及解析1.在测量标有额定电压为2.5V的某小灯泡的电功率实验中，选用的电源电压为4.5V，图乙是未连接完整的实验电路。

(l)请你用笔画线代替导线，根据图甲所示的电路图完成图乙所示的实物图连接。

(2)闭合开关前，应将滑动变阻器的滑片p置于“选填“A”或“B”）端。

(3)闭合开关后，缓慢移动滑动变阻器的滑片p，当电流表的示数如图丙所示时，其示数为 A。

(4)改变滑片P的位置，获得多组对应的电压，电流值，如下表所示，由表可知，随着电压的增大，小灯泡消耗的功率（选填“增大”，“不变”或“减少”），当小灯泡正常工作时，其功率为 W，其电阻为Ω，(结果保留l位小数）。

表：(5)根据下表中数据，请在图丁中画出U-I关系图像。

(6)根据表中的数据，画出的图线是；（选填“直线”或“曲线”），原因是不同电压下，灯丝的电阻随温度的升高而（选填“增大”、“不变”或“减小”）。

【答案】（1）作图如下所示：（2）A （3）0.1 （4）增大 1.4 4.5 （5）作图如下所示：（6）曲线增大【解析】（1）由图甲可知滑片P向左移动时，滑动变阻器接入电路的电阻变小，所以滑动变阻器应该接右下方的接线柱B；（2）连接电路，闭合开关前滑动变阻器应该以最大值接入电路，所以闭合开关前应将滑片P移至A端；（3）由图丙可知电流表选择了0～0.6A的量程，分度值为0.02A，所以其示数为0.1A；（4）由表格可知电流值与电压值在增大，根据电功率的计算式P=UI可知，电功率一直增大，灯泡正常发光时，其实际电压等于额定电压为2.5V，由表中数据可知，此时电流为0.56A，所以此时的功率为：P=UI=2.5V×0.56A=1.4W，灯泡的电阻为：；（5）线描点，在连接个坐标点；（6）由图可知图像为曲线；灯泡越亮，灯丝的温度越高，根据结合表中的数据可知，电阻是增大的。

【考点】测量小灯泡的电功率欧姆定律的应用2.（4分）小刚同学做“测定小灯泡的额定功率”的实验，设计了如图甲所示电路图，灯泡额定电压为3.8V．（1）小刚根据电路图连接实物图，闭合开关后，移动滑动变阻器滑片，发现小灯泡不发光，经检查，是由一根导线连接错误所致，请在图乙中连接错误的导线上打““×”并补画出正确的连线．（2）电路图连接正确后闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率，应将滑片向（填”A“或“B”）端滑动，当电压表示数为V时，小灯泡正常发光，此时，电流表指针位置如图丙所示，则小灯泡额定功率为W．【答案】（1）如图：（2）A；3.8V；1.14W【解析】（1）原图中，滑动变阻器与灯并联，电压表串联在电路中，这样会使灯泡不亮，且移动滑片，不能影响小灯泡的亮度，所以应改成滑动变阻器与灯串联，电压表并联在灯的两端；（2）要测小灯泡的额定功率，应使电压表的示数增大为3.8V，所以滑动变阻器的滑片向A端滑动，使它的阻值减小，则它分得的电压减小，小灯泡分得的电压增大；灯电压表示数为 3.8V时，电流表示数为0.3A，则小灯泡的额定功率为：。

初三物理测量小灯泡的电功率试题答案及解析1.小王、小李同学分别做“测定小灯泡的电功率”实验，他们使用的器材中，电源电压相同且不变（为2伏的整数倍），滑动变阻器两个（分别标有“10Ω2A”和“20Ω2A”字样），两待测小灯额定电压分别为2.2伏和3.8伏。

两同学各自选取一个变阻器、小灯、电压表（0～3V）、电流表（0～0.6A）、电键和若干导线，连接电路，并进行实验。

小王同学选用额定电压为2.2伏的小灯，正确连接电路，操作规范，闭合电键小灯就正常发光。

小李同学闭合电键后，当滑片移动到中点时（即滑动变阻器接入一半的电阻），小灯正常发光。

经过测量和计算，他们发现两灯泡的额定功率恰好相同。

（1）小李同学观察到电压表示数为伏，小灯正常发光。

所选滑动变阻器的规格是。

（2）请根据相关条件得出电源电压为伏，小灯的额定功率为瓦。

【答案】2.2；“20Ω2A”； 6； 0.836。

【解析】小王同学选用额定电压为2.2伏的小灯，正确连接电路，操作规范，闭合电键小灯就正常发光。

此时滑动变阻器阻值应最大，并且滑动变阻器两端电压等于电源电源与灯泡额定电压之差，即U-2.2V；; 小李同学闭合电键后，当滑片移动到中点时（即滑动变阻器接入一半的电阻），小灯正常发光。

小李选用灯泡的额定电压为3.8V，由于电压表的量程为0～3V，则电压表并联在滑动变阻器两端, 灯泡正常发光.此时滑动变阻器阻值为.滑动变阻器两端电压为：U=3.8V；经过测量和计算，他们发现两灯泡的额定功率恰好相同。

由公式,两个灯泡正常发光时的电流之比为.若两人选择相同的滑动变阻器，，解得U=4.45V，不为2伏的整数倍，不符合题意若小王选择“10Ω2A”，小李选择“20Ω2A”则，解得U=6V，符合题意若小王选择“20Ω2A”，小李选择“10Ω2A”则解得U=0.984V，不为2伏的整数倍，不符合题意故电源电压为6V，小李同学所选滑动变阻器的规格是“20Ω2A”;观察到电压表示数为6V-3.8V=2.2V，小灯正常发光。

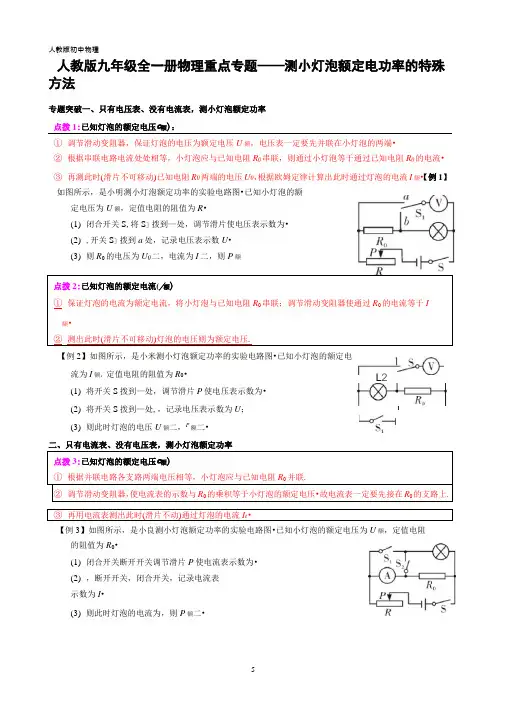

I人教版初中物理人教版九年级全一册物理重点专题——测小灯泡额定电功率的特殊方法专题突破一、只有电压表、没有电流表，测小灯泡额定功率 点拨1:已知灯泡的额定电压©额)：① 调节滑动变阻器，保证灯泡的电压为额定电压U 额，电压表一定要先并联在小灯泡的两端•② 根据串联电路电流处处相等，小灯泡应与已知电阻R 0串联，则通过小灯泡等于通过已知电阻R 0的电流• ③ 再测此时(滑片不可移动)已知电阻R 0两端的电压U 0，根据欧姆定律计算出此时通过灯泡的电流I 额•【例1】如图所示，是小明测小灯泡额定功率的实验电路图•已知小灯泡的额定电压为U 额，定值电阻的阻值为R •(1) 闭合开关S ,将S ］拨到—处，调节滑片使电压表示数为• (2) ,开关S ］拨到a 处，记录电压表示数U • (3) 则R 0的电压为U 0二，电流为I 二，则P 额点拨2:已知灯泡的额定电流(/额)① 保证灯泡的电流为额定电流，将小灯泡与已知电阻R 0串联；调节滑动变阻器使通过R 0的电流等于I额•② 测出此时(滑片不可移动)灯泡的电压则为额定电压.【例2】如图所示，是小米测小灯泡额定功率的实验电路图•已知小灯泡的额定电流为I 额，定值电阻的阻值为R 0•(1) 将开关S 拨到—处，调节滑片P 使电压表示数为• (2) 将开关S 拨到—处,，记录电压表示数为U ； (3) 则此时灯泡的电压U 额二，P 额二•二、只有电流表、没有电压表，测小灯泡额定功率 点拨3:已知灯泡的额定电压©额)① 根据并联电路各支路两端电压相等，小灯泡应与已知电阻R 0并联.② 调节滑动变阻器，使电流表的示数与R 0的乘积等于小灯泡的额定电压•故电流表一定要先接在R 0的支路上. ③ 再用电流表测出此时(滑片不动)通过灯泡的电流I e •【例3】如图所示，是小良测小灯泡额定功率的实验电路图•已知小灯泡的额定电压为U 额，定值电阻的阻值为R 0•(1) 闭合开关断开开关调节滑片P 使电流表示数为• (2) ，断开开关，闭合开关，记录电流表示数为I •(3) 则此时灯泡的电流为，则P 额二•L 2人教版初中物理点拨4:已知灯泡的额定电流(/额)① 小灯泡应与已知电阻R 0并联，调节滑动变阻器，保证灯泡的电流为额定电流，故电流表一定要先接在小灯泡的支路上.② 再用电流表测出此时(滑片不动)通过定值电阻的电流/,算出此时定值电阻电压即灯泡的额定电压.【例4】如图所示，是小兰测小灯泡额定功率的实验电路图•已知小灯泡的额定电流为I 额，定值电阻的阻值为R 0.(1) 闭合开关断开开关调节滑片P 使电流表示数为. (2) ，闭合开关，断开开，记录电流表示数I . (3) 则R 0的电流为，此时灯泡的电压为，额定功率为P额二.过关检测2•在测量小灯泡的电功率的实验中，小灯泡的额定电流为0.3A ，灯丝阻值在10~150之间•所提供的器材有：电流表、电压表、电源(电压恒为6V)、开关各一个，滑动变阻器(5001A)—个，导线若干.⑴如图甲所示是小明没有连接完的实物电路，请用笔画线代替导线将实物图补充完整.(2) 闭合开关，移动滑片，当电流表的示数为0.3A 时，电压表的示数如图乙所示，读数为—V ，小灯泡的额定功率为W .(3) 小红没用电压表，但多用了一个开关，其他器材与小明的相同，也测出了另一个额定电流为I e 的e小灯泡额定功率•她设计了如图丙所示电路图，请你帮她完成实验步骤并写出额定功率的表达 式•实验步骤：① 按图连接电路，然后只闭合开关S ],移动滑片P ，使电流表的示数为I e . ② 再闭合开关S 2,.③ 小灯泡的额定功率的表达式：P 额二.(用字母表示，可能用到的物理量有：已知的电源电压U 、灯泡的额定电流*、滑动变阻器的最大阻值R 0和实验中测得的物理量)1•如图所示的四个电路中，电源电压已知，电阻R 的阻值已知，根据电压表或电流表的示数，无论直接还是间接均不能求出灯泡电功率的电路是()(4) 小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R ，保持电压表示数始终为2V ，多次更换阻值不同的定值电阻R ，并记录各次电流表的示数，若不更换其他器材，为了能够 (1) 请用笔画线代替导线把甲图电路连接完整.(2) 调节滑动变阻器，使电压表示数为2.5V ，此时电流表示数(如图乙)为A •]则小灯泡的额定功率为W .(3) 如果没有电压表，用如图丙所示电路也可测出小灯泡的额定功率•其中，定值电阻的阻值为 R 0.先断开开关S 2，闭合开关S 、S ],调节滑动变阻器，使电流表的示数为R 额；再保持变阻器滑片R的位置不变，只断开开关_，闭合其他开关，读出电流表示数为I ，灯泡额定功率的表达式为P (用R o 、U额、I 的代数式表示).(4) 若将电流表换为一只电压表而其他器材不变，请你重新设计一个实验电路测量小灯泡的额定功率(将实验电路图画在上面的方框内).4•两只铭牌模糊的小灯泡L 2，仅能看清分别标有“0.3A”和“0.5A”字样.(1) 图甲是小明测量小灯泡L 1额定功率时连接的实物图；① 图中有一根线连接错误，请在这根线上打“X”，并在图中改正；② 闭合开关，电流表示数为0.1A ，移动滑片F ,通过观察表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，!则小灯泡气的额定功率为W .(2) 小华利用图丙所示的电路测出了小灯泡L 2的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻人(阻值已知)这三个元件的符号，使电路完整，实验操作方便.5•在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U 恒为完成实验，更换的电阻阻值不能够大于0. O8V，滑动变阻器规格为“2002A”，小灯泡的额定电压U额二2.5V，额定功率小于1.2W，两个阻值分别为100、200的定值电阻R0可供选择•甲/.MJ'⑴为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接.(2)正确连接电路后，进行实验，记录的数据如表所示，但表格中的物理量忘写，请填写完整•当电压表示数为2.5V(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而•根据数据还可判断出，小聪在实验中选用的是R0二Q的定值电阻.(4)完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压表量程为“0~15V”，请将以下实验步骤补充完整.①检查电路无误后，闭合开关S，将开关S］拨至“1”，调节滑动变阻器滑片直至电压表示数为；②滑片不动，再将开关S1拨至“2”，读出电压表示数为U0；③小灯泡的额定功率：尸额二(用U额、U0、R0表示)•若步骤②中，在将开关S］拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值(选填“偏大”或“偏小”).6•小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路.(1)闭合开关S1,将单刀双掷开关S2扳向“1”，调节滑动变阻器的阻值使电流表的示数为如图乙所示，£二A.(2)将开关S2扳向“2”，保持滑动变阻器的阻值不变，调节电阻箱的阻值R，使电流表的示数仍为/1,此时R二50；则步骤⑴中小灯泡的电阻R]二Q，测量小灯泡电阻的方法是(选填“控制变量法”或“等效替代法”)•(3)步骤(1)小灯泡的实际功率P]二W.(4)若小灯泡的额定电流为I0二2/],以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是•A.P0二2P]B.P0二3P]C.P0二4P]D.P0二5P](5)若小灯泡的额定电流为/额，请简述利用图甲测量小灯泡的额定功率P额的实验步骤：(6)_________________________________ 写出小灯泡额定功率的表达式：P额二(用已知量和测量量表示).专题突破【例1】【例2】 【例(l)bU 额 (2)保持滑片P 不动 参考答案⑴21额R 0⑵2保持滑片P 不动(3)U -1额R 0I 额©-1额R 0)(1)S 、S ]S 2摆⑵保持滑片P 不动S ]S 、S 2(3)/-響U 额(1-才)(DS 、S ]S 21额⑵保持滑片不动S 、S 2S i ⑶/-/额(/-/额)％1额％(/-/额)过关检测(3) ②保持滑动变阻器的滑片不动，读出此时电流表的示数I ③叫晋(3)U -U额1.C(2) 41.2(4)25(3)增大10 (4)①5.5V ③U 额护偏小R6．(1)0.2(2) 5等效替代法 (3) 0.2 (4) D(5) ①闭合开关S 1,将单刀双掷开关S 2扳向“1”，调节滑动变阻器的阻值使电流表的示数为I 额； ②将开关S 2扳向“2”，保持滑动变阻器的阻值不变，调节电阻箱的阻值，使电流表的示数仍为I 额，读出此时电阻箱的阻值R •(6)协a②电流07B(2)1.05①电压UN ②电流I /A ③电功率P /W。

初三物理测量小灯泡的电功率试题答案及解析1.（8分）小明在做“测量小灯泡电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V（阻值约为10Ω）（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是．（2）在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器（填“甲”“乙”）连入电路，才能保证实验的顺利进行；（3）小明接好最后一根导线，灯就亮了，且电压表和电流表示数都很大，则他操作中的错误、．（4）排除故障后，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像，根据图像提供的信息，计算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而．（5）若电压表的小量程已损坏，在不添加任何器材的情况下，请你在方框内画出能测量小灯泡额定功率的实验电路图．【答案】（1）进行调零；（2）乙；（3）开关没有断开；滑动变阻器滑片没有调到最大阻值处；（4）0.625；增大；（5）如图所示．【解析】（1）根据图所示，可知电流表指针没有指在零刻度，接下来应该进行调零；（2）电源电压为6V，小灯泡的额定电压为2.5V，则串联在电路中的滑动变阻器分压应大于等于3.5V．由于滑动变阻器与小灯泡串联，流过它们的电流相同，滑动变阻器的分压大于小灯泡的分压，则滑动变阻器的阻值应大于小灯泡的阻值，因此应选乙滑动变阻器．（3）小明把最后一根导线连接完毕后，灯就亮了，说明连接电路时开关没有断开，且立即看到电压表和电流表立即都有较大示数，说明电路的总电阻很小，即滑动变阻器滑片没有调到最大阻值处；（4）由于灯泡的额定电压是2.5V，且据图象能看出，此时的电流是0.25A，故此时的功率即额定功率是：P=UI=2.5V×0.25A=0.625W；结合欧姆定律可看出，此时小灯泡灯丝电阻随电压增大而增大；（5）电源电压为6V，灯泡和滑动变阻器串联在电路中，灯泡正常工作时的电压为2.5V，则滑动变阻器的电压为6V-2.5V=3.5V＞3V，所以用电压表0～15V量程时，并联在滑动变阻器两端，当滑动变阻器的电压为3.5V时，灯泡正常工作．电路图如图．【考点】电功率的测量2.某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样（1）在检查仪器时，发现电流表的指针如图a所示，则他接下来的操作是．（2）请你根据图b电路图用笔画线代替导线，将图c中未完成的电路连接好．要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉．（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图d所示，现要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”）移动，同时眼睛应观察．（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图e所示的小灯泡的电流随电压变化的关系图象．由此可知，小灯泡的额定功率为W，小灯泡灯线形电阻随电压的增大而（选填“增大”、“不变”或“减小”）．（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图f所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线．让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．”请你用小明的方法判断如图g中小磁针北极转向．图h中小磁针北极转向（两空均选填“纸内”或“纸外”）．【答案】（1）调零；（2）见下图（3）左；电压表示数，使电压表示数为2.5V；（4）0.625；增大；（5）纸外；纸内．【解析】（1）检查仪器的过程中，还没有使用，电流表已经不指在零刻度线，说明需要调零。

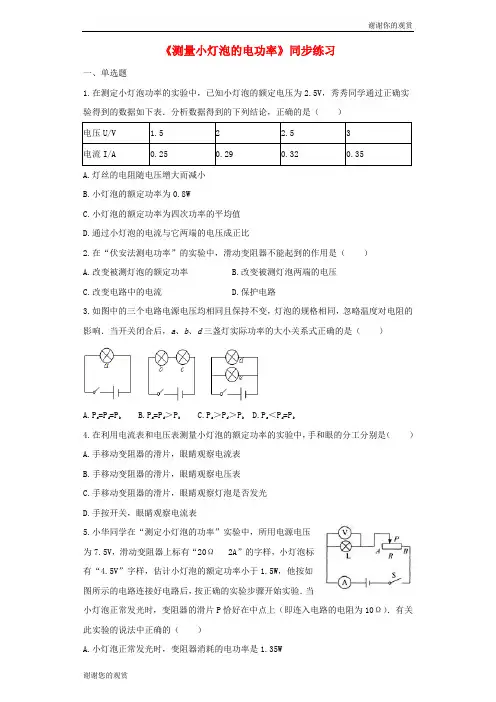

谢谢你的观赏《测量小灯泡的电功率》同步练习一、单选题1.在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）A.灯丝的电阻随电压增大而减小B.小灯泡的额定功率为0.8WC.小灯泡的额定功率为四次功率的平均值D.通过小灯泡的电流与它两端的电压成正比2.在“伏安法测电功率”的实验中，滑动变阻器不能起到的作用是（）A.改变被测灯泡的额定功率B.改变被测灯泡两端的电压C.改变电路中的电流D.保护电路3.如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是（）A.P a=P d=P bB.P a=P d＞P bC.P a＞P d＞P bD.P a＜P d=P b4.在利用电流表和电压表测量小灯泡的额定功率的实验中，手和眼的分工分别是（）A.手移动变阻器的滑片，眼睛观察电流表B.手移动变阻器的滑片，眼睛观察电压表C.手移动变阻器的滑片，眼睛观察灯泡是否发光D.手按开关，眼睛观察电流表5.小华同学在“测定小灯泡的功率”实验中，所用电源电压为7.5V，滑动变阻器上标有“20Ω 2A”的字样，小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5W，他按如图所示的电路连接好电路后，按正确的实验步骤开始实验．当小灯泡正常发光时，变阻器的滑片P恰好在中点上（即连入电路的电阻为10Ω）．有关此实验的说法中正确的（）B.小灯泡正常发光时，通过的电流时0.45AC.通过实验可以知道小灯泡的额定功率是0.9WD.小灯泡正常发光时，通过的电流是0.3A6.在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A.电流表的示数B.电压表的示数C.灯泡的发光情况D.变阻器滑片的位置7.小明同学在测定额定电压为“3.8V”的小灯泡的额定功率时，发现电压表“0～15V”量程坏了，而“0-3V”量程完好，实验所用其他器材完好，所用的电源电压恒为6V，在不更换实验器材的情况下，同学们帮助小明同学设计如图所示的四种实验电路图，则能完成实验的电路图是（）A. B.C. D.8.在“测定小灯光的功率”的实验中，正确连接好电路并闭合开关后，若发现小灯光不亮，电表的示数较小，下一步的操作应该是（）A.调节滑动变阻器B.断开开关检查电路连接是否正确C.检查小灯泡是否损坏D.换用电压较低的电源二、多选题9.小亮用如图甲所示的实验器材，测量额定电压为2.5V小灯泡的额定功率．下列说法正确的是（）A.闭合开关前，应将滑动变阻器的滑片移到B端B.闭合开关后，小灯泡不发光，电压表示数几乎等于电源电压，电流表无示数，原因可谢谢你的观赏断路D.当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为3.75W10.用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量额定电压为2.5V小灯泡L的额定功率，电路如图所示，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数为0.3A．下列说法中正确的是（）A.该实验依据的原理是P=UIB.该实验中小灯泡的额定功率是0.75WC.闭合开关之前应将滑动变阻器的滑片置于最左端D.实验中当移动滑动变阻器的滑片时，眼睛应该紧盯着电压表11.如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，能间接求出灯泡电功率的电路图是（）A. B.C. D.12.如图所示是同学们做电学实验时使用的电路，对此电路提出以下说法中错误的是（）A.采用此电路可以探究电流跟电压的关系，实验时要在M、N间接入定值电阻B.在M、N间接入小灯泡，可以探究小灯泡的电阻与温度的关系，实验时可通过改变灯丝的亮度改变灯丝的温度C.在M、N间接入不同规格的小灯泡，可以探究电功率跟电压的关系D.在M、N间接入定值电阻，可测出其电功率，且可调节滑片后，求功率平均值减小误三、填空题13.用如图电路测定小灯泡的功率，所用电源的电压应______ （选填“大于”、“等于”或“小于”）灯泡的额定电压．要使滑动变阻器滑片向左移动时，电流表示数变小，导线c端应连接在滑动变阻器的 ______ 接线柱上．14.用电流表和电压表测额定电压为2.5V小灯泡正常发光的电阻与功率（1）如图甲所示，闭合开关之前，滑动变阻器的滑片应滑到 ______ 端．（2）闭合开关，将滑动变阻器的滑片滑到如图甲所示的位置，电压表示数如图丙所示，则电压表示数是 ______ V．为测小灯泡的额定电功率，滑动变阻器的滑片应向 ______ 继续滑动．（3）将滑动变阻器的滑片滑到某个位置时，电压表示数为2.5V，电流表示数如图乙所示，则电流表示数是 ______ A．（4）小灯泡正常发光的电阻是 ______ Ω，小灯泡的额定电功率是 ______ W．15.甲、乙两位同学在“测定小灯泡额定功率”的实验中，所用的小灯泡和滑动变阻器的规格均不相同，其他器材均相同，其中，甲同学选用标有“50Ω，1A”和“2.5V”字样的滑动变阻器和小灯，乙同学的滑动变阻器上标有“20Ω，2A”字样，小灯上所标字样模糊不清．甲同学正确连接好电路，闭合开关后，当把滑片移到滑动变阻器的中点时，小灯恰好正常发光，发现电流表示数为0.14安．乙同学在实验中发现电压表与电流表示数变化的情况相反，当小灯正常发光时，滑动变阻器的滑片恰好也在中点，此时电压表示数如图所示．通过以上信息可知，甲灯的额定功率为 ______ W，乙灯正常发光时的电流为 ______ A．谢谢你的观赏人教版物理九年级第十八章第3节《测量小灯泡的电功率》同步练习答案和解析【答案】1.B2.A3.B4.B5.D6.B7.B8.A 9.AB 10.ABD 11.ABD 12.CD13.大于；d14.右；2.2；左；0.2；12.5；0.515.0.35；0.22【解析】1. 解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V ×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI求出灯泡的额定功率；本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．2. 解：滑动变阻器在实验中首先起到保护电路的作用，所以D正确，不符合题意；确，不符合题意；灯泡的额定功率是不变的，其实际功率随着实际电压的改变而改变，所以A错误，符合题意．故选A．在“伏安法测电功率”的实验中，滑动变阻器的基本作用是保护电路，主要作用是改变灯泡的电压、电流，从而改变其实际功率；一个用电器的额定功率是不变的，其实际功率随实际电压的改变而改变．此题是伏安法测电功率的实验，考查了滑动变阻器的作用及对额定功率的理解，掌握滑动变阻器在实验中的基本作用及主要作用；一个用电器的额定功率是不变的，其实际功率会随着实际电压的变化而变化．3. 解：三个电路电源电压相同，设电源电压为U，设灯泡电阻为R，由电路图可知，a灯接在电源上，a的功率P a=；b、c两灯泡串联接在电源两端，b灯功率P b=I2R=（）2R=，d、e两灯并联接在电源两端，d灯实际功率P d=，则三灯功率的关系为：P a=P d＞P b故选B．分析清楚电路结构，明确各灯泡的连接方式，然后应用电功率公式比较灯泡实际功率大小．本题考查了比较灯泡实际功率大小问题，分析清楚电路结构、应用电功率公式即可正确解题．4. 解：闭合开关时，电压表的示数不一定等于小灯泡的额定电压，由于测量小灯泡的额定功率时灯泡两端的电压一定与额定电压相等，则要通过调节滑动变阻器的滑片，使小灯泡两端的电压等于其额定电压，所以用手调节滑片，眼睛看着电压表的示数．故选B．小灯泡在额定电压下的功率叫额定功率，则测量小灯泡的额定功率时灯泡两端的电压一定与额定电压相等，知道调节滑动变阻器的滑片，可以改变小灯泡两端的电压．本题考查测小灯泡额定功率时，手眼协调配合的问题，要回忆实验的情景．5. 解：灯泡正常发光时滑动变阻器两端电压：U滑=U-U L额=7.5V-4.5V=3V，此时电路电流：I===0.3A，谢谢你的观赏故选D．灯泡在额定电压下正常发光，由电功率公式求出灯泡正常发光时滑动变阻器两端电压，然后由欧姆定律求出电路电流，由电功率公式求出灯泡与滑动变阻器的功率．本题考查了求电路电流、滑动变阻器与灯泡的功率，分析清楚电路结构，应用串联电路特点、欧姆定律、电功率公式即可正确解题．6. 解：在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察电压表的示数，使电压表的示数等于额定电压，这样测出的功率等于灯泡的额定电功率．故选B．测量小灯泡的额定电功率，应使灯泡两端的电压等于灯泡的额定电压，这样小灯泡正常发光，其功率等于其额定电功率．本题主要考查了对额定功率的理解和掌握，要测量物体的额定功率，要使灯泡两端的电压等于额定电压，属基础知识的考查．7. 解：灯泡与滑动变阻器串联，电压表测滑动变阻器电压．当滑动变阻器两端的电压为6V-3.8V=2.2V时，灯泡两端电压达到额定电压3.8V，读出此时电流表的读数，根据公式P=UI可求灯泡的额定功率．A、电压表测的是电源电压，不合题意；B、电压表测的是滑动变阻器电压，符合题意；C、电压表与灯泡串联，电路断路，不合题意；D、电压表测的是灯泡电压，灯泡的额定电压超过电压表的量程，无法测量，不合题意．故选：B．根据电功率计算公式P=UI，要测小灯泡的额定功率必须测出小灯泡达到额定电压时的电流；灯泡额定电压小于电源电压，需要串联电阻来分压，电压表量程较小，可以先测串联电阻的电压，电源电压减去电阻的电压就是灯泡电压，再计算灯泡的额定功率．本题考查电路图的设计以及电功率的测量，关键是在电压表量程较小的时候，测量灯泡的电压，这是难点，根据串联分压的原理测量串联电阻的电压即可．8. 解：连接好电路并闭合开关后，由于此时滑动变阻器的阻值最大，电路中电流较小，因而电表的示数较小，故下一步的操作应该是调节滑动变阻器的滑片，减小滑动变阻器的值．故选A．连接好电路并闭合开关后，由于此时滑动变阻器的阻值最大，电路中电流较小，因而电表的示数较小，故下一步的操作应该是调节滑动变阻器的滑片，减小滑动变阻器的值．本题是测量灯泡的功率实验，考查了实验问题的分析，难度适中．正确；B、经分析，闭合开关后，小灯泡不发光，电压表示数几乎等于电源电压，电流表无示数，原因可能是小灯泡断路，正确；C、闭合开关后，电流表有示数，说明电路为通路，小灯泡不发光，电压表无示数，原因可能是电压表或灯泡短路，错误；D、当小灯泡正常发光时，电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，示数为0.3A小灯泡的额定功率为P=UI=2.5V×0.3A=0.75W，错误．故选AB．A、为保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大处；B、若电流表无示数，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了；C、闭合开关后，电流表有示数，说明电路为通路，根据小灯泡不发光，电压表无示数分析；D、根据图中电流表小量程读数，根据P=UI求额定功率．本题测量额定电压为2.5V小灯泡的额定功率，考查注意事项、故障分析、额定功率的计算等知识．10. 解：A、该实验原理：P=UI，故A正确；B、根据P=UI=2.5V×0.3A=0.75W，故B正确；C、闭合开关前滑片在阻值最大处即最右端，故C错误；D、实验时，手移动滑动变阻器眼睛看电压表是电压表的示数为灯泡的额定电压，故D 正确．故选ABD．（1）实验原理：P=UI；（2）根据P=UI计算出额定功率；（3）闭合开关前滑片在阻值最大处；（4）实验时，手移动滑动变阻器眼睛看电压表．本题考查了电功率测量的基础知识，比较简单．11. 解：A、图中定值电阻和小灯泡串联，电压表测量的是小灯泡两端的电压，示数计为U1．根据欧姆定律和串联电路电压和电流的特点，通过小灯泡的电流表达式为I=，谢谢你的观赏B、图中定值电阻和小灯泡并联，电流表测量干路的总电流I，小灯泡两端的电压等于电源电压U．欧姆定律根据并联电路电流的特点，通过小灯泡的电流表达式为I1=I-，则小灯泡电功率的表达式是P=UI1=U（I-）；C、图中定值电阻和小灯泡并联，电压表测量电源电压，电源电压已知，电压表的测量是多余的，无法求出通过小灯泡的电流，因此无法测出小灯泡的功率；D、图中定值电阻和小灯泡串联，电压表测量的是定值两端的电压，示数计为U2．根据欧姆定律和串联电路电压和电流的特点，小灯泡两端的电压为U1=U-U2，通过小灯泡的电流表达式为I=，则小灯泡电功率的表达式是P=U1I=U2．由以上分析可知，能测出灯泡功率的是ABD，不能测出功率的是C．故选ABD．电功率等于用电器电压和电流的乘积，用公式表示为P=UI，测量小灯泡的电功率实际上就是测量小灯泡两端的电压和电流．测量功率实际上就是电压和电流的测量，要求理解串并联电路中电压和电流的规律，并会在实际电路中应用．12. 解：A、探究电流跟电压的关系，需保持电阻R阻值不变，而R为定值电阻，故该电路可以探究电流与电压的关系，故A正确；B、电阻的大小与温度有关，在M、N间接入小灯泡，通过改变灯丝的亮度改变灯丝的温度，可以探究小灯泡的电阻与温度的关系，故B正确；C、要探究电功率跟电压的关系，需要使用相同的灯泡不变，改变用灯泡两端的电压，进行比较，故C错误；D、灯泡在不同电压下的实际功率不同，所以不能取多次测量的平均值来计算灯泡的额定功率，故D错误．故选CD．（1）根据控制变量法进行分析，探究电流跟电压的关系时，需控制电阻不变；（2）影响电阻大小的因素是：材料、长度、横截面积、温度，根据控制变量法进行探究；（3）根据控制变量法进行分析，探究电功率跟电压的关系时，需控制用电器不变，改变用电器两端的电压；（4）灯泡电压不同时功率不同，由此分析即可．作用的理解和掌握，综合性题目，难度较大．13. 解：由图可知，测定小灯泡的功率时，串联一个滑动变阻器，根据串联分压的原理，所用电源应大于小灯泡的额定电压；要使滑动变阻器滑片向左移动时，电流表示数变小，说明接入电路的电阻变大，即向左移动远离下接线柱，故应将d接入电路．故答案为：大于；d．测定小灯泡的功率时应串联一个滑动变阻器，所用电源应大于小灯泡的额定电压；要使滑动变阻器滑片向左移动时，电流表示数变小，说明接入电路的电阻变大．本题主要考查测定小灯泡的功率的实验，电源的选择以及滑动变阻器的连接，是一道实验题．14. 解：（1）为保护电路，闭合开关之前，滑动变阻器的滑片应滑到最大阻值处的右端；（2）由图丙可知，电压表量程是0～3V，分度值为0.1V，电压表示数是2.2V＜2.5V，由串联电路中电阻越大分得的电压越大可知，要测量小灯泡的额定功率，应减小滑动变阻器接入电路中的电阻，则滑动变阻器滑片应向左端移动；（3）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，电流表的示数为0.2A；（4）由I=可得，小灯泡正常发光的电阻：R===12.5Ω，灯泡的额定功率：P=UI=2.5V×0.2A=0.5W．故答案为：（1）右；（2）2.2；左；（3）0.2；（4）12.5；0.5．（1）为防止电路中的电流过大烧坏电路元件，闭合开关前滑动变阻器处于最大阻值处；（2）根据电压表的量程和分度值读出示数，根据串联电路的分压特点可知滑动变阻器接入电路中电阻的变化，然后确定滑片移动的方向；（3）根据电流表的量程和分度值读出电流表的示数；（4）根据欧姆定律求出小灯泡正常发光时的电阻，根据P=UI求出小灯泡的额定电功率．谢谢你的观赏用、欧姆定律以及电功率公式的应用，要注意灯泡正常发光时的电压和额定电压相等．15. 解：（1）由题意知A灯的额定电压为2.5V，额定电流为0.14A，则甲灯的额定功率P A=2.5V×0.14A=0.35W；甲实验中灯正常发光时滑动变阻器接入电路的电阻R A ==25Ω，电源电压U=I A R A+U A=0.14A×25Ω+2.5V=6V．电源电压是6V，根据图示电压表知，电压表量程是3V，最小分度值是0.1V，由图知电压表示数是U V=2.2V；（2）在小明的实验中，电压表与电流表示数变化的情况相反，说明电压表与滑动变阻器并联，测滑动变阻器两端电压，电源电压是6V，电压表示数为2.2V，灯泡额定电压为6V-2.2V=3.8V；由题意知此时滑动变阻器接入电路的阻值R乙==10Ω，乙灯正常发光时的电流I===0.22A．故答案为：0.35；0.22．根据题意求出甲灯的额定电压、正常发光时的电流，由P=UI求出甲的额定功率；根据串联电路的特点求出电源电压；先确定电压表的量程、最小分度值，然后读出电压表的示数；由已知滑动变阻器的电压与阻值，由欧姆定律可求出电路电流．认真审题、充分理解题意、灵活应用串联电路特点及欧姆定律是解题的关键．谢谢您的观赏。

（2）实验中需对小灯泡的电功率至少进行三次测量，但不能根据三次测量的数据计算出小灯泡的平均电功率，因为本次试验中多次测量的目的不是为了减少误差，而是为了测量在不同电压下小灯泡的实际功率。

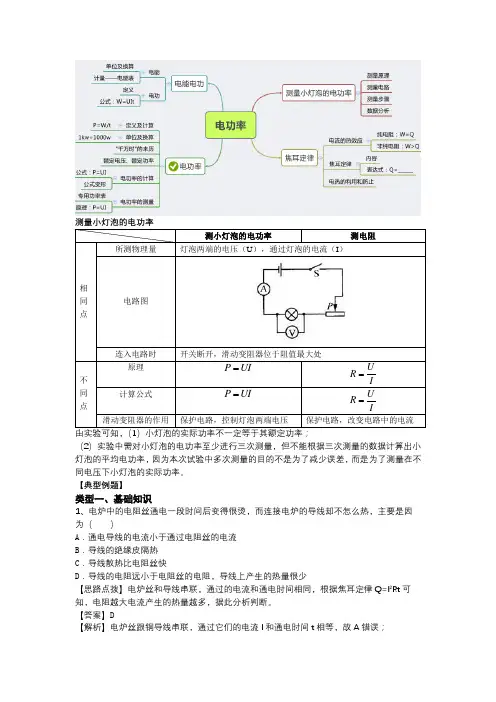

【典型例题】类型一、基础知识1、电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．通电导线的电流小于通过电阻丝的电流B．导线的绝缘皮隔热C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少【思路点拨】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断。

【答案】D【解析】电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故D正确，B、C错。

故选D。

类型二、知识运用2、电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。

若一台玩具电动机接在6V的电源两端，使其正常转动时，通过电动机中的电流为0.3A；短暂地卡住电动机转动轴，使其不能转动，通过电动机中的电流为3A。

则这台电动机线圈的电阻为_____Ω，正常转动时的效率是________________。

【思路点拨】当电动机正常转动时，消耗的电能（总功）转化为机械能（有用功）和内能（额外功），转化的内能可用焦耳定律Q=I2Rt来计算，此时的电动机电流、电压、电阻关系不适用欧姆定律。

当电动机被卡住时，消耗的电能就全部转化为内能，此时的电动机电流、电压、电阻关系适用于欧姆定律。

【答案与解析】一．选择题（共2小题）1．如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（）A．变阻器R短路B．变阻器R断路C．灯L短路D．灯L断路【分析】由图可知，灯泡和滑动变阻器串联；当闭合开关时，小灯泡不发光，电流表无示数，说明电路是断路；根据电压表的示数判定电路故障的原因。

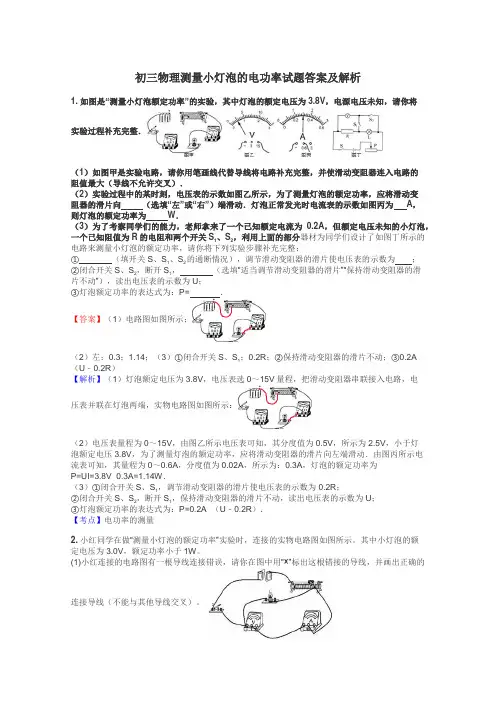

初三物理测量小灯泡的电功率试题答案及解析1. 如图是“测量小灯泡额定功率”的实验，其中灯泡的额定电压为3.8V ，电源电压未知，请你将实验过程补充完整．（1）如图甲是实验电路，请你用笔画线代替导线将电路补充完整，并使滑动变阻器连入电路的阻值最大（导线不允许交叉）．（2）实验过程中的某时刻，电压表的示数如图乙所示，为了测量灯泡的额定功率，应将滑动变阻器的滑片向 （选填“左”或“右”）端滑动．灯泡正常发光时电流表的示数如图丙为 A ，则灯泡的额定功率为 W ．（3）为了考察同学们的能力，老师拿来了一个已知额定电流为0.2A ，但额定电压未知的小灯泡，一个已知阻值为R 的电阻和两个开关S 1、S 2，利用上面的部分器材为同学们设计了如图丁所示的电路来测量小灯泡的额定功率，请你将下列实验步骤补充完整；① （填开关S 、S 1、S 2的通断情况），调节滑动变阻器的滑片使电压表的示数为 ； ②闭合开关S 、S 2，断开S 1， （选填“适当调节滑动变阻器的滑片”“保持滑动变阻器的滑片不动”），读出电压表的示数为U ；③灯泡额定功率的表达式为：P= ．【答案】（1）电路图如图所示；（2）左；0.3；1.14；（3）①闭合开关S 、S 1；0.2R ；②保持滑动变阻器的滑片不动；③0.2A×（U ﹣0.2R ）【解析】（1）灯泡额定电压为3.8V ，电压表选0～15V 量程，把滑动变阻器串联接入电路，电压表并联在灯泡两端，实物电路图如图所示：（2）电压表量程为0～15V ，由图乙所示电压表可知，其分度值为0.5V ，所示为2.5V ，小于灯泡额定电压3.8V ，为了测量灯泡的额定功率，应将滑动变阻器的滑片向左端滑动．由图丙所示电流表可知，其量程为0～0.6A ，分度值为0.02A ，所示为：0.3A ，灯泡的额定功率为P=UI=3.8V×0.3A=1.14W ．（3）①闭合开关S 、S 1，调节滑动变阻器的滑片使电压表的示数为 0.2R ； ②闭合开关S 、S 2，断开S 1，保持滑动变阻器的滑片不动，读出电压表的示数为U ； ③灯泡额定功率的表达式为：P=0.2A×（U ﹣0.2R ）．【考点】电功率的测量2. 小红同学在做“测量小灯泡的额定功率”实验时，连接的实物电路图如图所示。

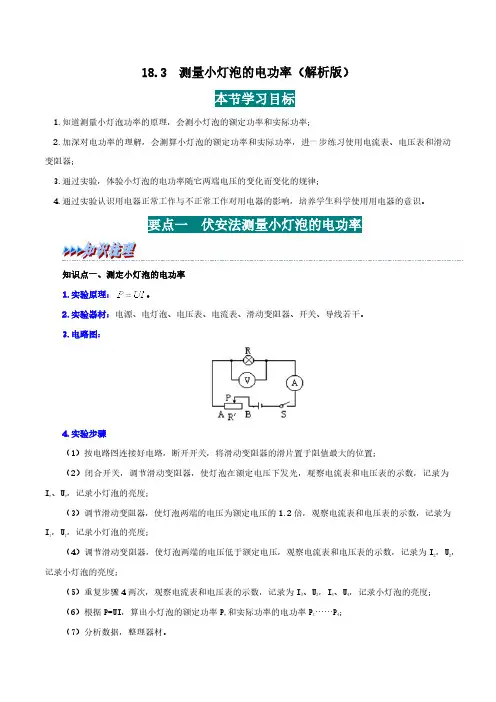

18.3 测量小灯泡的电功率（解析版）本节学习目标1.知道测量小灯泡功率的原理，会测小灯泡的额定功率和实际功率；2.加深对电功率的理解，会测算小灯泡的额定功率和实际功率，进一步练习使用电流表、电压表和滑动变阻器；3.通过实验，体验小灯泡的电功率随它两端电压的变化而变化的规律；4.通过实验认识用电器正常工作与不正常工作对用电器的影响，培养学生科学使用用电器的意识。

要点一伏安法测量小灯泡的电功率知识点一、测定小灯泡的电功率1.实验原理：。

2.实验器材：电源、电灯泡、电压表、电流表、滑动变阻器、开关、导线若干。

3.电路图：4.实验步骤（1）按电路图连接好电路，断开开关，将滑动变阻器的滑片置于阻值最大的位置；（2）闭合开关，调节滑动变阻器，使灯泡在额定电压下发光，观察电流表和电压表的示数，记录为I e 、Ue，记录小灯泡的亮度；（3）调节滑动变阻器，使灯泡两端的电压为额定电压的1.2倍，观察电流表和电压表的示数，记录为I 1，U1，记录小灯泡的亮度；（4）调节滑动变阻器，使灯泡两端的电压低于额定电压，观察电流表和电压表的示数，记录为I2，U2，记录小灯泡的亮度；（5）重复步骤4两次，观察电流表和电压表的示数，记录为I3、U3，I4、U4，记录小灯泡的亮度；（6）根据P=UI，算出小灯泡的额定功率Pe 和实际功率的电功率P1……P4；（7）分析数据，整理器材。

5.实验结论：小灯泡的实际功率越大，小灯泡越亮；当小灯泡的两端的电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光；当小灯泡的两端的电压大于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光比正常情况下亮；当小灯泡的两端的电压小于额定电压时，小灯泡的实际功率小于额定功率，小灯泡发光比正常情况下暗。

要点诠释：1.电源：电源电压应高于小灯泡的额定电压。

例如：，至少要选择2节干电池串联作电源，学生电源选择3V 的电源。

2.电压表的量程应大于，电流表的量程应大于灯泡正常的工作电流；在被测电压、电流不超电压表、电流表量程的情况下，应尽可能选用小量程；例如的小灯泡电压表量程选0—3V ，电流表选0—0.6A 的量程。
