中电投陵川风岭山99.5MW 风电场工程施工组织设计编制：__________________审核：__________________批准：__________________1工程概况及工程量1.1工程概况本工程为中电投陵川风岭山99.5MW风电场项目，该项目共50台单机容量2.0MW风机基础，分A、B两个标段进行施工，每标段25台2.0MW风机。
风机基础全部为钢筋混凝土基础，基础混凝土设计强度为C40，垫层C15。
基础混凝土抗冻等级设计为F100，抗裂纤维掺量为0.9kg/m 3。
钢筋为HRB400，2.0MW风机基础采用预应力锚栓基础。
1.2工程量和工期1.2.1工程量：25台风机基础：2.编制依据3作业前的条件和准备：3.1技术准备3.2人员配置、资格3.3作业工器具汇总表3.4施工机械及材料341施工机械汇总表342材料汇总表3.5安全用具汇总表3.6工序交接361风机定位桩交接：监理单位组织建设单位、设计单位、施工单位进行风机定位桩交接。
3.6.2图纸会审及设计交底：监理单位组织建设单位、设计单位、施工单位、设备厂家进行图纸会审及设计交底。
3.6.3设备厂家施工交底：监理单位组织建设单位、设备厂家、施工单位进行风机锚栓组合件施工工艺交底。
3.6.4基础交安：监理单位组织基础施工单位、风机安装施工单位进行风机基础交安。
3.6.5接地网隐蔽：接地网经验收合格后，方可进行下道工序：浇注或回填土隐蔽。
3.6.6地基验槽：基坑经施工单位、监理、设计、业主检验合格后，方可进行下道工序：浇注砼垫层。
3.6.7钢筋隐蔽：基础钢筋经检验合格后，方可进行下道工序：浇注基础砼。
3.6.8砼隐蔽：基础拆模后，基础砼经检验合格后方可进行下道工序：回填土。
3.7其它3.7.1合理规划施工场地，做到少破坏生态，保持整洁。
3.7.2风场道路畅通，每个风机机位下路坡道平整。
3.7.3施工水源采用饮用水、现场施工电源采用电网电源，备用电源采用发电机发电3.7.4成品保护4施工部署及施工方案4.1施工部署4.1.1风机基础施工总体施工工艺流程图4.2施工工艺流程风机基础施工顺序为：定位放线一土方开挖一清槽一验槽一预埋管安装一预埋管回填一垫层混凝土浇筑一预埋件安装一锚栓组合件安装一调整锚栓组合件-钢筋帮扎一模板安装（预埋管件、接地网等安装）—整体验收—浇筑混凝土—混凝土养护—拆模—混凝土工程验收—回填土f风机基础交付安装4.2.1 定位放线及土方工程4.2.1.1 施工前，所使用的测量仪器——全站仪、水准仪、钢卷尺必须经计量检定所检定合格，并保证在有效使用期内，方可使用。

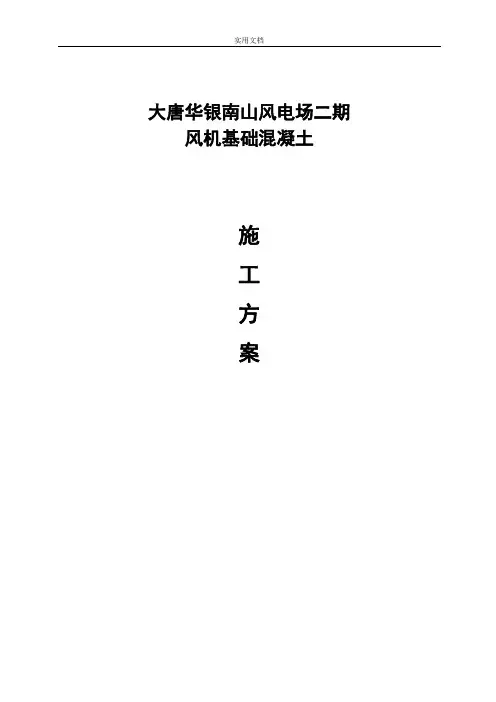

实用文档大唐华银南山风电场二期风机基础混凝土施工方案目录1、编制依据--------------------------------------32、工程概况及特点--------------------------------33、施工部署--------------------------------------34、具体施工方法---------------------------------35、质量保证措施----------------------------------56、安全环保措施----------------------------------67、大体积砼温度控制计算及控制措施----------------78、砼运输应急措施--------------------------------109、安全保证措施----------------------------------1010、现场文明施工管理-----------------------------111、编制依据本工程施工图纸及施工组织设计《混凝土结构工程施工质量验收规范》GB50204-2002《混凝土质量控制标准》GB50164-92《商品混凝土质量管理规程》DBJ01-6-90《混凝土泵送施工技术规程》JGJ/T10-95《混凝土强度检验评定标准》GBJ107-87《砼外加剂应用技术规范》GB50119-2003《砼膨胀剂》JC4762.工程概况及特点2.1工程概况本风电场本期装机容量49.5MW，24台2000kW风力发电机组,1台1500kW风力发电机组；我单位负责其中12台2000kW风力发电机组施工，基础为钢筋混凝土结构。
垫层采用C15混凝土，基础采用C30混凝土。
2.2.工程特点1.2.1.混凝土一次性浇筑量大，混凝土浇注设备及运输设备的强度和能力以及其它有关水电保障能力，必须满足一次性整体浇注混凝土的施工要求。

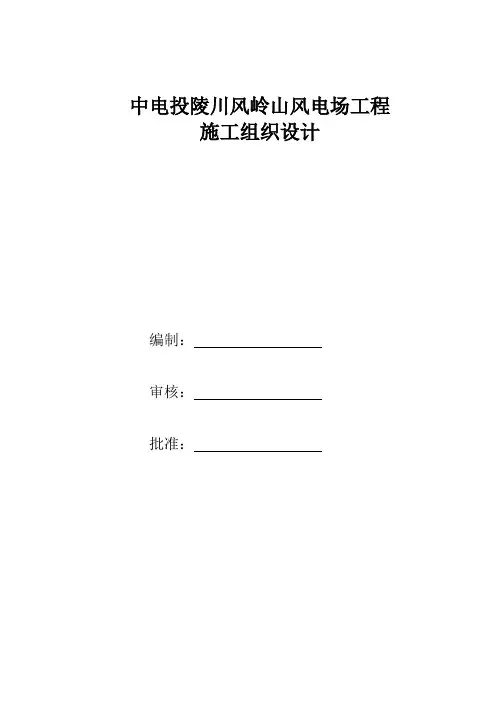

中电投陵川风岭山风电场工程施工组织设计编制：审核：批准：1 工程概况及工程量工程概况本工程为中电投陵川风岭山风电场项目，该项目共50台单机容量风机基础，分A、B两个标段进行施工，每标段25台风机。
风机基础全部为钢筋混凝土基础，基础混凝土设计强度为C40，垫层C15。
基础混凝土抗冻等级设计为F100，抗裂纤维掺量为m3。
钢筋为HRB400，风机基础采用预应力锚栓基础。
工程量和工期工程量：25台风机基础：2.编制依据3 作业前的条件和准备：技术准备人员配置、资格作业工器具汇总表施工机械及材料施工机械汇总表材料汇总表安全用具汇总表工序交接风机定位桩交接：监理单位组织建设单位、设计单位、施工单位进行风机定位桩交接。
图纸会审及设计交底：监理单位组织建设单位、设计单位、施工单位、设备厂家进行图纸会审及设计交底。
设备厂家施工交底：监理单位组织建设单位、设备厂家、施工单位进行风机锚栓组合件施工工艺交底。
基础交安：监理单位组织基础施工单位、风机安装施工单位进行风机基础交安。
接地网隐蔽：接地网经验收合格后，方可进行下道工序：浇注或回填土隐蔽。
地基验槽：基坑经施工单位、监理、设计、业主检验合格后，方可进行下道工序：浇注砼垫层。
钢筋隐蔽：基础钢筋经检验合格后，方可进行下道工序：浇注基础砼。
砼隐蔽：基础拆模后，基础砼经检验合格后方可进行下道工序：回填土。
其它合理规划施工场地，做到少破坏生态，保持整洁。
风场道路畅通，每个风机机位下路坡道平整。
施工水源采用饮用水、现场施工电源采用电网电源，备用电源采用发电机发电。
成品保护。
4 施工部署及施工方案施工部署风机基础施工总体施工工艺流程图施工工艺流程风机基础施工顺序为：定位放线→土方开挖→清槽→验槽→预埋管安装→预埋管回填→垫层混凝土浇筑→预埋件安装→锚栓组合件安装→调整锚栓组合件→钢筋帮扎→模板安装（预埋管件、接地网等安装）→整体验收→浇筑混凝土→混凝土养护→拆模→混凝土工程验收→回填土→风机基础交付安装定位放线及土方工程施工前，所使用的测量仪器——全站仪、水准仪、钢卷尺必须经计量检定所检定合格，并保证在有效使用期内，方可使用。

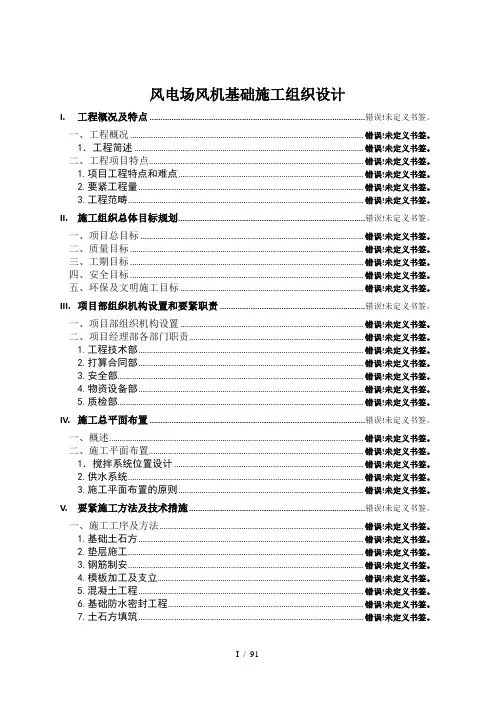

风电场风机基础施工组织设计I.工程概况及特点 ..................................................................................................错误!未定义书签。
一、工程概况 ............................................................................................................... 错误!未定义书签。
1．工程简述 ............................................................................................................. 错误!未定义书签。
二、工程项目特点...................................................................................................... 错误!未定义书签。
1.项目工程特点和难点 ........................................................................................ 错误!未定义书签。
2.要紧工程量 ........................................................................................................... 错误!未定义书签。
3.工程范畴................................................................................................................ 错误!未定义书签。
风力发电风机基础施工方案一、项目背景及概述风力发电是一种利用风能将其转化为电力的可再生能源技术。
风力发电风机基础是风力发电项目的核心基础设施，它起到承载风力发电机组、稳定机组运行和传递机械反力的作用。
为了保证风力发电项目的运行稳定性和安全性，必须进行科学合理的基础施工。
二、施工前准备工作1.确定风力发电风机基地的选址，考虑地形、地质、风能资源等因素。
选定合适的地理位置后，进行地质勘探和风能测量。
2.根据地质勘探和风能测量结果，制定基础施工设计方案。
包括基础类型选择、基础尺寸计算、施工工艺等。
3.编制施工组织设计方案，明确施工队伍、施工流程和施工计划。
4.准备施工材料、设备和人员。
包括混凝土、钢筋、模板、起重机械、泵车等。
三、施工过程1.地面平整和基坑开挖a.对基地进行清理、平整和围护，确保基础施工区域无杂物和障碍物。
b.根据基础设计方案，进行基坑开挖工作。
注意基坑的深度和尺寸控制，确保基础土层的稳定性。
2.基础施工a.进行基础土的处理，包括夯实、加固和排水。
b.钢筋制作和安装，根据基础设计方案，制作钢筋网格，并按照设计要求进行焊接和安装。
c.混凝土浇筑，根据基础设计方案和钢筋安装情况，进行混凝土的配比、搅拌、运输和浇筑。
要注意控制浇筑过程中的温度、密实性和质量。
d.等待混凝土的初凝后进行照顾，包括保湿、防止温度变化和露水的侵蚀。
3.基础后处理a.基础养护，对刚完成的基础进行养护，包括水养护和防腐蚀处理。
b.安装风力发电机组，根据基础设计方案和风力发电机组的安装要求，进行机组的吊装和固定。
c.进行基础验收，对基础工程进行验收，包括基础尺寸、质量和安全性等方面的检查和测试。
四、安全措施1.施工过程中，必须严格按照施工组织设计方案进行操作，确保施工流程的合理性和安全性。
2.施工现场必须设置安全警示标志，并指派专人负责施工现场的安全管理和监督。
3.施工人员必须佩戴安全装备，如安全帽、安全绳、安全带等，确保施工过程中人员的安全。
XXXX风电项目工程风机基础项目管理实施细则批准：_________________审核：___________________________________________________编写：_________________施工单位:甘肃第二建设集团有限责任公司日期：年月日目录第一章、工程概况及编制依据 .......................... - 4 -第一节、工程概况 .................................. - 4 -第二节、编制依据及本工程适用的工程规范............. - 4 -第二章、施工组织机构................................. - 6 -第一节、组织结构描述 .............................. - 6 -第二节、施工现场组织机构 .......................... - 7 -第三章、施工部署.................................... - 12 -第一节、总体部署及目标 ........................... - 12 -第二节、施工部署 ................................. - 14 -第三节、施工现场平面布置 ......................... - 14 -第四节、施工准备 ................................. - 16 -第四章、主要施工方案及措施.......................... - 17 -第一节、施工段划分及施工顺序 ..................... - 17 -第二节、测量工程施工 ............................. - 17 -第三节、桩基工程施工 ............................. - 18 -第四节、土方工程施工 ............................. - 27 -第五节、基础工程施工 ............................. - 32 -第六节、平台土方回填施工 ......................... - 47 -第五章主要施工机械配备及劳动力配备 ................ - 48 -第一节主要施工机械机械配备 ...................... - 48 -第二节劳动力配备 ................................ - 50 -第六章特殊环境下施工措施........................... - 50 -第一节、雨季施工措施 ............................. - 50 -第二节、高温季节施工措施 ......................... - 51 -第三节、大风季节施工措施 ......................... - 52 -第七章、安全管理.................................... - 52 -第一节、安全方针 ................................. - 52 -第二节、安全目标与指标 ........................... - 53 -第三节、安全管理机构及职责 ....................... - 53 -第四节、危险源辨识及控制措施 ..................... - 58 -第五节、应急预案 ................................. - 64 -第六节、安全活动计划 ............................. - 66 -第七节、安全技术措施的编制与实施 ................. - 70 -第八节、安全设施 ................................. - 71 -第九节、安全作业许可系统 ......................... - 77 -第十节、机械交通安全 ............................. - 78 -第十二节、季节性施工安全措施 ..................... - 79 -第八章、质量保证措施................................ - 80 -第一节、质量方针、目标、指标 ..................... - 80 -第二节、质量管理体系 ............................. - 80 -第三节、质量控制措施 ............................. - 83 -第四节、质量保证措施 ............................. - 90 -第五节、质量回访及保修承诺 ....................... - 97 -第九章、施工进度计划及保障措施...................... - 98 -第一节、综合进度计划编制 ......................... - 98 -第二节、施工综合进度计划图 ....................... - 98 -第三节、保证施工进度的主要措施 ................... - 98 -第一节、环境保护目标 ............................ - 101 -第二节、环境保护管理体系 ........................ - 102 -第三节、环境保护措施 ............................ - 104 -第四节、环境因素的评价和控制措施 ................ - 107 -第五节、减少扰民噪音、降低环境污染技术计划....... - 107 -第六节、现场环境管理及防止二次污染的具体措施..... - 108 -第十一章、文明施工目标及保证措施................... - 110 -第一节、文明施工目标 ............................ - 110 -第二节、文明施工管理体系 ........................ - 111 -第三节、健全管理资料 ............................ - 111 -第四节、现场文明施工管理措施 .................... - 111 -第五节、文明施工现场纪律 ........................ - 111 -第六节、施工人员职业道德 ........................ - 112 -第十二章、施工管理................................. - 112 -第一节、施工技术管理 ............................ - 112 -第二节、施工机械管理 ............................ - 114 -第三节、人员技术培训 ............................ - 115 -第四节、工程文件管理 ............................ - 115 -第五节、合同管理 ................................ - 117 -第六节、降低工程造价的主要措施 .................. - 118 -第十三章、施工协调................................ - 118 -第十四章、附表..................................... - 119 -附表一：拟投入本项目的主要施工设备表 ............ - 125 -附表二：施工总平面图布置图 ...................... - 125 -附表三:施工进度横道图 ........................... - 125 -第一章、工程概况及编制依据第一节、工程概况1、工程概况XXXXXXXX.2、工程范围XXXX工程含XX基风机及箱变基础施工、检查、检测和交工，包括但不限于：桩基成孔、钢筋笼制安、混凝土浇筑养护以及截桩头施工，检验和检测；土方开挖、倒运、回填、吊装平台修整（满足吊装及水土保持验收各项要求）、检验和检测；预埋件、铁件和风机锚笼的卸车、保管、预埋施工，检验和检测；光纤套管和电缆套管的预埋、检验和检查;接地网的预埋、安装、检验和检测；成品保护，尤其是风机锚笼的清洁和保护；钢筋制作、运输、绑扎、接头处理；混凝土基础浇筑、支模、拆模、养护、二次灌浆、防渗防腐处理；配合风机安装承包人交安验收；本工程基础施工图纸中所示的其它工作.第二节、编制依据及本工程适用的工程规范1、编制说明本施工组织设计作为指导施工的技术性文件,编制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、工程质量控制措施、安全生产保证措施、文明施工及环境保护措施、推广新技术、工程技术资料管理以及工程回访等诸多因素尽可能充分考虑，突出科学性、适用性及针对性，是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。

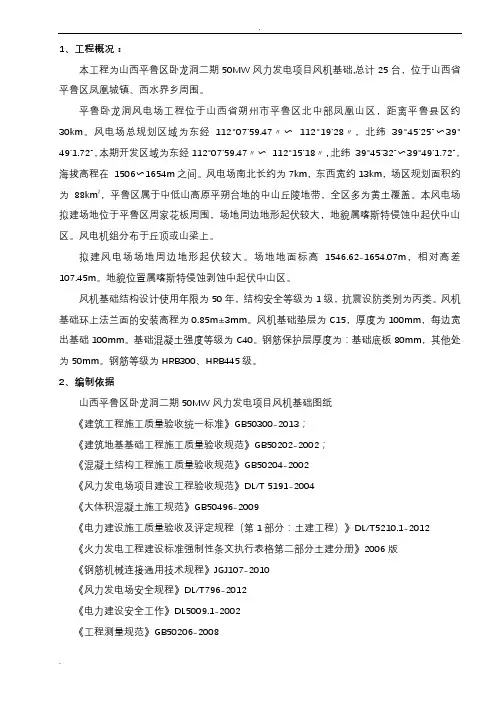

1、工程概况：本工程为山西平鲁区卧龙洞二期50MW风力发电项目风机基础,总计25台，位于山西省平鲁区凤凰城镇、西水界乡周围。
平鲁卧龙洞风电场工程位于山西省朔州市平鲁区北中部凤凰山区，距离平鲁县区约30km。
风电场总规划区域为东经112°07'59.47〃〜112°19'28〃，北纬39°45'25"〜39°49'1.72"，本期开发区域为东经112°07'59.47〃〜112°15'18〃，北纬39°45'32"〜39°49'1.72"，海拔高程在1506〜1654m之间。
风电场南北长约为7km，东西宽约13km，场区规划面积约为88km2，平鲁区属于中低山高原平朔台地的中山丘陵地带，全区多为黄土覆盖。
本风电场拟建场地位于平鲁区周家花板周围，场地周边地形起伏较大，地貌属喀斯特侵蚀中起伏中山区。
风电机组分布于丘顶或山梁上。
拟建风电场场地周边地形起伏较大。
场地地面标高1546.62-1654.07m，相对高差107.45m。
地貌位置属喀斯特侵蚀剥蚀中起伏中山区。
风机基础结构设计使用年限为50年，结构安全等级为1级，抗震设防类别为丙类。
风机基础环上法兰面的安装高程为0.85m±3mm。
风机基础垫层为C15，厚度为100mm，每边宽出基础100mm。
基础混凝土强度等级为C40。
钢筋保护层厚度为：基础底板80mm，其他处为50mm。
钢筋等级为HRB300、HRB445级。
2、编制依据山西平鲁区卧龙洞二期50MW风力发电项目风机基础图纸《建筑工程施工质量验收统一标准》GB50300-2013；《建筑地基基础工程施工质量验收规范》GB50202-2002；《混凝土结构工程施工质量验收规范》GB50204-2002《风力发电场项目建设工程验收规范》DL/T 5191-2004《大体积混凝土施工规范》GB50496-2009《电力建设施工质量验收及评定规程（第1部分：土建工程）》DL/T5210.1-2012《火力发电工程建设标准强制性条文执行表格第二部分土建分册》2006版《钢筋机械连接通用技术规程》JGJ107-2010《风力发电场安全规程》DL/T796-2012《电力建设安全工作》DL5009.1-2002《工程测量规范》GB50206-2008《混凝土质量控制标准》GB50164-2011《预拌混凝土》GB/T14902-2012《电力建设施工技术规程》DL5190.1-2012 《建筑施工手册》第四版基础环安装手册其它有关的现行规程、规范3、施工准备及组织3.1主要施工机械设备及测量仪器配置拟配备本合同工程主要的材料试验、测量、质检仪器设备表3.2主要施工人员4、施工方案4.1工序流程风机基础施工顺序为：垫层混凝土浇筑→放线→基础环支架安装→基础环安装→放线→钢筋绑扎（预埋管件、接地网等安装）→模板安装→整体验收→浇筑混凝土→混凝土养护→拆模→混凝土工程验收→工序交接验收→风机基础交付安装4.2施工方案4.2.1垫层地基验槽合格移交后，现场根据定位及标高控制桩，放出垫层边线，且在基坑底设置标高控制点。
风电工程基础施工方案一、前言随着可再生能源技术的不断发展和推广，风能作为清洁能源的代表之一，受到了广泛的关注和重视。
风电工程作为一项涉及多个专业和领域的工程，其施工过程中需要充分考虑地质、环境、安全等多方面因素，因此风电工程的基础施工方案显得尤为重要。
本文将围绕风电工程基础施工方案展开讨论，包括施工前期准备、施工过程中的各项工作流程、施工后期的环境保护与监测等内容。
二、施工前期准备1.项目立项及工程规划在进行风电工程的基础施工前，首先需要进行项目立项，确定项目的总体布局和规划。
项目立项需要考虑到地质、地形、气象等多方面因素，确保项目的可行性和可持续性。
在项目规划方面，需要根据风电场的实际情况，确定风机的布局和数量，合理利用风资源，最大限度地提高发电效率。
2.地质勘探和土壤条件调查地质勘探和土壤条件调查是风电工程施工前期必不可少的工作，通过全面了解施工区域的地质构造和土壤条件，可以为后期的基础施工提供重要参考。
地质勘探内容主要包括地质勘探、地震监测、地层测试等，而土壤条件调查则需要考虑到土层的稳定性、承载力、渗透性等因素。
3.环境评估和管控在风电工程施工前，需要进行环境评估，全面了解施工区域的自然环境和生态系统，确定施工对环境可能产生的影响。
在施工过程中，要严格遵守环保法律法规，采取各种措施保护环境，尽量减少对环境的影响。
4.施工方案和施工组织设计根据前期工作的调研结果和规划方案，需要制定详细的施工方案和施工组织设计。
施工方案包括施工技术、工程进度、安全措施等内容，而施工组织设计则需要考虑到施工人员、机械设备、材料供应等方面。
5.风电场选址和道路建设风电场的选址和道路建设是风电工程基础施工中非常重要的一环，选址得当可以最大限度地利用自然风资源，而道路的建设则对后期的机械设备进场、运输等工作有着至关重要的作用。
6.安全、质量和文明施工的宣传和教育在施工前，需要对施工人员进行安全、质量和文明施工宣传和教育，增强他们的安全意识和责任感，提高施工质量，保障施工环境的整洁和有序。

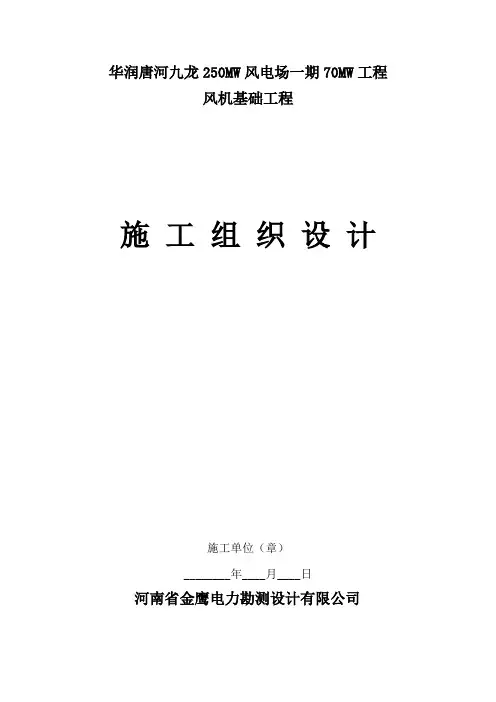

华润唐河九龙250MW风电场一期70MW工程风机基础工程施工组织设计施工单位（章）________年____月____日河南省金鹰电力勘测设计有限公司华润唐河九龙250MW风电场一期70MW工程风机基础工程审批：____________ ________年____月____日审核：____________ ________年____月____日编制：____________ ________年____月____日施工单位（章）________年____月____日河南省金鹰电力勘测设计有限公司目录第一章、工程概况 (6)1.1工程基本情况 ....................................... . (6)1.2区域地质概况 (6)1.3水文、气象条件 (8)1.4交通、通讯条件 (8)第二章、施工组织管理机构 (9)2.1 施工组织机构关系图 (9)2.2 施工布置及任务划分 (9)2.2.1 施工布置 (9)2.2.2 任务划分 (11)第三章、施工方案及工期安排 (12)3.1 施工方案 (12)3.2 工期安排 (12)第四章、各分部分项工程的主要施工方法 (13)4.1 基础施工 (13)4.1.1 风电机组布置 (13)4.1.2 地基与基础 (13)4.2 风机基础施工方案 (14)4.2.1基坑开挖施工方案和措施 (14)4.2.2施工方法及技术控制措施 (14)4.2.2.1测量放线 (14)4.2.2.2基坑开挖 (15)4.2.2.3基底检验 (15)4.3 风机基础施工 (15)4.3.1垫层施工 (15)4.3.2基础混凝土施工 (16)4.3.3基础支模 (17)4.3.4钢筋施工 (18)4.3.5预埋管及预埋件施工 (18)4.3.6基础环止水 (20)4.3.7土方回填 (20)4.3.8接地网及预埋管线施工 (21)4.3.9钢筋工程施工 (22)4.3.10混凝土施工 (22)4.3.11混凝土搅拌及运输 (25)4.3.12风机基础沉降观测 (27)第五章、工程投入的主要施工机械设备情况、主要施工机械进场计划 (27)5.1 工程投入的主要施工机械设备情况 (27)5.2 主要施工机械进场计划 (27)第六章、劳动力安排计划及主要材料设备的供应 (28)6.1 劳动力安排计划......................................... . .28 6.2 主要材料设备的供应. (29)6.3 确保材料质量的措施....................................... .31 第七章、确保工程质量的技术组织措施 (31)7.1 质量保证体系 (31)7.2 保证工程质量的技术保证措施 (32)第八章、确保安全生产的技术组织措施 (33)8.1 安全保证体系 (33)8.1.1 对施工安全的理解 (33)8.1.2 安全目标 (34)8.1.3 安全保证体系 (34)8.2 保证安全的主要措施 (34)8.2.1 安全组织保证措施 (34)8.2.2 安全管理保证措施 (34)8.2.3 安全技术保证措施 (35)8.2.3.1 基坑开挖时的技术措施 (35)8.2.3.2 临时用电及照明安全措施 (35)8.2.3.3 机械车辆作业施工安全措施 (36)8.2.3.4 人员安全保证措施 (36)8.2.3.5 焊接安全技术措施 (36)8.2.3.6 电工安全技术措施 (36)第九章、确保文明施工的技术组织措施 (38)9.1 文明施工管理措施 (38)9.2 文明施工组织机构 (38)9.3 文明施工方案 (39)9.4 文明施工保证措施 (39)第十章、确保工期的技术组织措施 (40)10.1 保证工期的组织机构 (40)10.2 保证工期的技术措施 (40)第十一章、环境保护保证体系 (41)11.1 环境保护组织机构 (41)11.2 环境保护措施 (42)11.2.1 防治目标 (42)11.2.2 水土保持措施的总体布置 (43)11.2.3 空气污染防治措施 (43)11.2.4 降低噪音、防止扰民措施 (43)11.2.5 生态环境保护与恢复措施 (44)11.2.6 水污染防治措施及施工废水、泥浆、垃圾处理措施 (44)第十二章、地下管线及地上地下设施的加固措施 (45)12.1 地下管线的保护措施 (45)12.2 其它设施的保护措施 (46)第十三章、季节性施工措施 (46)13.1 现场部署 (46)13.2 雨施材料的储存和堆放 (46)13.3 施工现场雨季防护措施 (47)13.4 主要项目雨季施工方法 (47)13.4.1 钢筋工程 (47)13.4.2 模板工程 (47)13.4.3 混凝土工程 (48)13.4.4 机电设备检测与防护 (48)13.5 高温季节施工措施 (49)第十四章、物资设备管理措施 (49)第十五章、降低造价措施 (50)15.1采用科学的网络进度管理措施 (51)15.2 材料设备管理措施 (51)15.3 加强成品保护 (51)15.4 模板工程 (52)15.5 钢筋工程 (52)15.6 混凝土工程 (52)15.7 现场组织管理措施 (52)第十六章、成品半成品保护措施 (53)16.1组织保证措施 (53)16.2制度保证措施 (53)16.3土方、基础结构施工阶段保护措施 (53)16.4对公共邻近财产的保护 (54)第十七章、工程交验后服务措施 (54)17.1保修期限 (55)17.2保修工作的实施 (55)17.2.1 定期回访制度 (55)17.2.2 保修投诉及反馈 (55)17.2.3 保修措施 (55)17.2.4 保修记录 (56)附件一质量保证体系框图 (57)附件二安全保证体系框图 (58)附件三文明施工保证体系框图 (59)附件四工期保证体系框图 (60)附件五临时用地表 (61)附件六施工总平面布置图 (62)附件七施工进度横道图 (63)附件八拟投入工程主要施工机械设备表 (64)附件九劳动力计划表 (65)第一章、工程概况1.1 工程基本情况华润新能源唐河九龙250MW 风电项目位于河南省南阳市唐河县境内，由黑龙镇场区和祁仪~马振抚场区组成，其中黑龙镇场区中心坐标为东经112°48′47.52″、北纬32°27′48.42″，祁仪~马振抚场区中心坐标为东经112°56′32.94″、北纬32°29′20.40″。

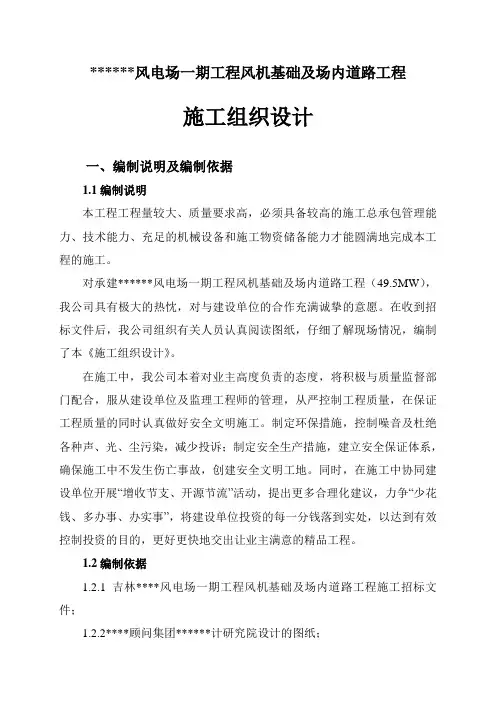

******风电场一期工程风机基础及场内道路工程施工组织设计一、编制说明及编制依据1.1编制说明本工程工程量较大、质量要求高，必须具备较高的施工总承包管理能力、技术能力、充足的机械设备和施工物资储备能力才能圆满地完成本工程的施工。
对承建******风电场一期工程风机基础及场内道路工程（49.5MW），我公司具有极大的热忱，对与建设单位的合作充满诚挚的意愿。
在收到招标文件后，我公司组织有关人员认真阅读图纸，仔细了解现场情况，编制了本《施工组织设计》。
在施工中，我公司本着对业主高度负责的态度，将积极与质量监督部门配合，服从建设单位及监理工程师的管理，从严控制工程质量，在保证工程质量的同时认真做好安全文明施工。
制定环保措施，控制噪音及杜绝各种声、光、尘污染，减少投诉；制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故，创建安全文明工地。
同时，在施工中协同建设单位开展“增收节支、开源节流”活动，提出更多合理化建议，力争“少花钱、多办事、办实事”，将建设单位投资的每一分钱落到实处，以达到有效控制投资的目的，更好更快地交出让业主满意的精品工程。
1.2编制依据1.2.1吉林****风电场一期工程风机基础及场内道路工程施工招标文件；1.2.2****顾问集团******计研究院设计的图纸；1.2.3现行国家建筑、公路及电力建设施工规范、标准和管理规定；1.2.4吉林省及***市有关施工技术、质量、安全规程和规定；1.2.5我公司历年积累的有关施工的经验资料；1.2.6根据本工程特点，施工现场环境、自然条件等；1.3本次投标的施工目标1.3.1工程质量：确保省优工程。
1.3.2安全生产：防止重伤，杜绝死亡，按“一标三规范”达标。
1.3.3文明施工：严格按吉林省和白城市安全质量标准化管理的要求组织施工，达到规定标准，努力做好规划管理，场容场地创一流水平，竣工后场地恢复。
1.3.4工期目标：开工日期：2007年6月1日；竣工日期：2007年8月29日。
中电投陵川风岭山99.5MW风电场工程施工组织设计编制：审核：批准：1 工程概况及工程量1.1工程概况本工程为中电投陵川风岭山99.5MW风电场项目，该项目共50台单机容量2.0MW风机基础，分A、B两个标段进行施工，每标段25台2.0MW风机。
风机基础全部为钢筋混凝土基础，基础混凝土设计强度为C40，垫层C15。
基础混凝土抗冻等级设计为F100，抗裂纤维掺量为0.9kg/m3。
钢筋为HRB400，2.0MW风机基础采用预应力锚栓基础。
1.2 工程量和工期1.2.1工程量：25台风机基础：2.编制依据3 作业前的条件和准备：3.1 技术准备3.2人员配置、资格3.3作业工器具汇总表3.4施工机械及材料3.4.1施工机械汇总表3.4.2材料汇总表3.5安全用具汇总表3.6工序交接3.6.1风机定位桩交接：监理单位组织建设单位、设计单位、施工单位进行风机定位桩交接。
3.6.2图纸会审及设计交底：监理单位组织建设单位、设计单位、施工单位、设备厂家进行图纸会审及设计交底。
3.6.3设备厂家施工交底：监理单位组织建设单位、设备厂家、施工单位进行风机锚栓组合件施工工艺交底。
3.6.4基础交安：监理单位组织基础施工单位、风机安装施工单位进行风机基础交安。
3.6.5接地网隐蔽：接地网经验收合格后，方可进行下道工序：浇注或回填土隐蔽。
3.6.6地基验槽：基坑经施工单位、监理、设计、业主检验合格后，方可进行下道工序：浇注砼垫层。
3.6.7钢筋隐蔽：基础钢筋经检验合格后，方可进行下道工序：浇注基础砼。
3.6.8砼隐蔽：基础拆模后，基础砼经检验合格后方可进行下道工序：回填土。
3.7其它3.7.1合理规划施工场地，做到少破坏生态，保持整洁。
3.7.2风场道路畅通，每个风机机位下路坡道平整。
3.7.3施工水源采用饮用水、现场施工电源采用电网电源，备用电源采用发电机发电。
3.7.4成品保护。
4 施工部署及施工方案4.1施工部署4.1.1风机基础施工总体施工工艺流程图4.2施工工艺流程风机基础施工顺序为：定位放线→土方开挖→清槽→验槽→预埋管安装→预埋管回填→垫层混凝土浇筑→预埋件安装→锚栓组合件安装→调整锚栓组合件→钢筋帮扎→模板安装（预埋管件、接地网等安装）→整体验收→浇筑混凝土→混凝土养护→拆模→混凝土工程验收→回填土→风机基础交付安装4.2.1定位放线及土方工程4.2.1.1施工前，所使用的测量仪器——全站仪、水准仪、钢卷尺必须经计量检定所检定合格，并保证在有效使用期内，方可使用。
4.2.1.2设计单位将风机中心定位桩交付后，使用全站仪对风机中心点进行复测，复测合格后方可使用。
4.2.1.3在基础中心外30—50米处用木桩作基础的定位桩，作为基础放线的控制点。
控制点的保护，要避免车辆碰撞、碾压或震动。
控制点周围严禁堆放杂物，在控制点外侧0.5m处，用脚手管或钢筋焊成方框做临时围护栏杆，并刷上显眼的红白相间的油漆标志。
标高基准点根据设计要求设置，将此标高引测到控制点桩上，作为此风机的统一标高。
4.2.1.4根据控制桩放出基槽开挖边线，基底按照0.6m留设施工作业面，基槽放坡1:0.75，用白灰将基础开挖边线撒出。
4.2.1.5土方开挖时，基底预留200mm厚的土方采用人工清槽。
严禁超挖，如有超挖，将松动土清理至原土层，采用毛石混凝土换填至设计标高。
4.2.1.6开挖过程中随时用水准仪监控开挖深度，人工清槽，随挖随清至设计标高。
4.2.1.7基坑上口2m范围内不得堆放土方及其他材料，作为安全施工通道。
4.2.1.8土方堆放时要求留出3个以上宽度不小于3m 的混凝土浇筑通道，且堆放高度不大于2m。
4.2.1.9基槽开挖后检验基槽的基底土质、尺寸、平整度等指标，经监理单位、勘测单位、设计单位、建设单位、施工单位等代表验收合格后方可进行下道工序。
4.2.2垫层施工4.2.2.1清理基底至设计标高，地基验槽合格后，现场根据定位及标高控制桩，放出垫层边线，且在基坑底设置标高控制点。
4.2.2.2支模采用定型模板，模板上口标高一致，且符合设计垫层标高要求。
4.2.2.3垫层砼浇筑采用罐车运送至现场，使用溜槽浇筑，并用振捣棒人工振捣。
4.2.2.4垫层浇筑完毕后，用木抹子找平，使其表面平整。
浇筑完毕后按要求进行覆盖养护。
4.2.3锚栓组合件安装4.2.3.1垫层：基坑开挖至设计标高，清楚浮土。
按设计要求浇筑环形垫层和局部垫层，并设置预埋件，放线。
4.2.3.2安装下锚板：下锚板支撑螺杆位于预埋件中心线上，使下锚板圆心与基础中心同心；下锚板上平面到预埋件的距离根据基础图纸设计要求安装；下锚板水平度调整达到规定精度（3mm）后，使用电焊机将支撑与预埋件焊接。
4.5.3.3准备锚栓：对定位锚栓（支撑上锚板重量，与下锚板支撑螺杆同相位）套上PVC套管和热收缩套，并将下部薄螺母和上部尼龙螺母布置到基础图纸设计位置；其余锚栓套入热收缩套和PVC套管并且将下部薄螺母布置到基础图纸设计位置。
4.5.3.4布置定位锚栓：将上锚板吊起，自下而上穿入定位锚栓并带上钢螺母，使定位锚栓悬挂在上锚板上；定位锚栓全部布置好之后，缓慢降低上锚板高度，使定位锚栓落入下锚板对于螺栓孔内，在下锚板下方加上垫片后拧紧大螺母。
4.5.3.5穿入其余螺栓：吊机提住上锚板，将其余锚栓（无尼龙螺母）锥头端上部穿入上锚板螺栓孔后下部落入下锚板对应的螺栓孔内，同样在下锚板下方加上垫片后拧紧大螺母。
4.5.3.6调整上、下锚板同心：在风机基础外侧（自然地坪面上）每90°位置定一桩，然后用装有花篮螺栓或手拉葫芦的拖绳将上锚板与桩连接，调节四个方向的花篮螺栓或手拉葫芦，使上、下锚板同心（以上、下锚板螺栓孔的中心线为基准，用经纬仪测垂直度，每90°一个点，工测4个点，使上、下锚板同心）。
4.5.3.7调整上锚板水平：采用水准仪测定上锚板上表面的水平度，水平度不满足要求时，调节尼龙螺母和临时钢螺母使水平度满足要求。
调整锚栓露出上锚板的长度，使满足设计要求。
4.5.3.8加固：采用4根钢筋（两个方向，每个方向为十字形）加固锚栓组合件，钢筋上端与上锚板下表面焊接，下端与基础预埋件焊接，并在4根钢筋的交汇点焊接牢固，加强锚栓组合件的整体稳定性。
4.5.3.9热缩管：使用酒精喷到、热风枪或烤枪烘烤热收缩管，使缩紧锚栓和PVC套管上下端口。
4.5.3.10施工方案及规范要求见设计图纸、预应力锚栓组合件安装手册及金风2.0MW风力发电机组基础监造质量交底（锚栓式）4.2.4基础钢筋工程4.2.4.1钢筋进厂要有合格证，进厂后要进行复试（见证取样），合格后方可使用。
4.2.4.2钢筋采用加工场制作，现场绑扎成形的施工方案。
4.2.4.3钢筋表面要洁净无污染。
损伤，带有油漆、老锈的钢筋不得使用。
4.2.4.4钢筋在存放过程中，不得损坏标志，按批分别堆放整齐，状态标识清楚，并采取覆盖措施，预防锈蚀或污染。
4.2.4.5下料前要根据钢筋原材长度和钢筋下料长度统筹安排，编制钢筋下料表，减少钢筋损耗，避免钢筋浪费。
钢筋下料表审核后，才可进行大批量的加工。
4.2.4.6钢筋的级别、种类和直径严格按设计要求使用。
当需代换时，要征得设计的同意，并履行手续。
4.2.4.7制成后的成品钢筋分类挂牌码放整齐，根据现场需要运至现场进行绑扎，钢筋运料采用运输车运至现场，人工抬入基坑。
为保证施工现场的安全文明施工，运料随运随绑，减少占地面积。
4.2.4.8钢筋接头：接头按照设计要求采用搭接和机械链接（直径大于25时，采用机械连接）。
接头应相互错开，错开长度及搭接长度满足规范要求（直径不大于25mm的直段钢筋采用绑扎搭接连接，搭接长度不小于45d）。
套筒连接必须先进行工艺检验。
现场检验套筒连接按照500个接头为一检验批，监理见证随机抽取接头后送试验室，合格后方可隐蔽。
4.2.4.9钢筋安装前首先要对垫层进行清理，保证垫层表面清洁干净。
4.2.4.10钢筋绑扎要全扣绑扎，绑扎顺序先下后上。
绑扎前，先根据施工图的钢筋间距划好线，再进行绑扎。
绑扎的钢筋要求横平、竖直，规格、数量、位置、间距符合设计和规范要求。
绑扎不得有缺扣、松扣现象。
钢筋网片相邻扣要互相交错，防止顺偏。
4.2.4.11钢筋底保护层采用80mm厚垫块，垫块间隔400～600mm绑垫在钢筋上。
垫块要提前预制保证其强度。
4.2.4.12钢筋绑扎完成后，进行四级验收，并做好各级检验记录。
4.2.4.13当钢筋的品种，级别或规格需作变更时，应办理设计变更文件。
4.2.4.14对接头的每一验收批，必须在工程结构中随机截取3 个接头试件作抗拉强度试验，按设计要求的接头等级进行评定。
如有1 个试件的强度不符合要求，应再取6 个试件进行复检。
复检中如仍有1 个试件的强度不符合要求，则该验收批评为不合格。
（强制性条文）4.2.4.15预埋件安装以中心为基准，按图纸设计要求进行预埋件的安装（垫层平面中心）偏移要求在10mm以内。
混凝土浇筑前检查所有钢筋、埋管、埋件、接地与其他埋件位置准确，高程无误，绑扎与焊接牢固；经质检合格后方可浇筑混凝土。
4.2.5基础模板工程4.2.5.1支模在钢筋绑扎完毕，并经监理验收合格后进行。
4.2.5.2模板施工前，先根据施工图纸配模，分别编号，根据编号挑出模板，涂刷完水溶性隔离剂后放于基础一侧准备安装。
4.2.5.3支模后要用砂浆封堵模板底。
4.2.5.4模板安装时按垫层上所弹边线进行，下口压边线，将模板调成垂直后进行加固，加固必须牢固稳定可靠。
4.2.5.5基础模板使用定型钢模板，模板之间采用螺栓连接，侧向采用倒链加固。
4.2.5.6模板加固后必须有足够刚度、强度，严格检查验收。
4.2.5.7在混凝土浇筑前，将模板内的杂物清理干净。
4.2.5.8模板缝用海棉胶条或包装胶带封堵严。
4.2.5.9在浇筑前1小时，气温大于5℃以上，对垫层洒水湿润，但不得有积水。
4.2.5.10在混凝土浇筑过程中，设专人看护模板情况。
4.2.5.11在混凝土的强度能保证其表面及楞角不因拆除模板受损坏时，模板方可拆除。
4.2.5.12模板零件随拆随清理，不得随处乱扔。
拆下的模板、钢管及附件及时运到指定的地点按规格码放整齐，最后对拆除现场清理一次，将散落的零件全部捡回，对破损的模板及配件挑出，统一处理。
4.2.3.13拆模后对混凝土外观进行验收，验收合格方可进行下道工序施工。
4.2.6基础混凝土工程4.2.6.1钢筋绑扎、支模后，经四级验收合格后方可浇筑混凝土。
4.2.6.2风机基础所采用的混凝土为C40，水泥采用PO42.5普通硅酸水泥，沙子采用级配良好机制砂，石子粒径为不大于40mm，当地矿产。
在混凝土中加入适量高效碱水剂，可减缓坍落度的损失，延缓凝结时间，减小水化热，提高混凝土掺加0.9KG螺旋形聚乙烯醇纤维以增强抗裂性能。
