名称：计算绞车斜巷提升能力类型：机电公式：Pmax=Wg(sina+f1cosa)+qlg(sinb+f2cosb)其中Pmax为最大提升能力W：支架车总重21750kgg：重力加速度9.8m/s2α：产生最大拉力处倾角：25度β：产生最大拉力处至绞车滚筒切点的平均倾角：25度f1：矿车或其它种类容器轨道上运行阻力系数(0.01—0.015) f2：钢丝绳在运行中的阻力系数(0.10—0.15)q：钢丝绳单位长度的质量kg/m：2.34l：产生最大拉力处至滚筒切点的钢丝绳长度：90米求计算煤矿斜巷提升绞车拉车数目急2010-10-19 11:24提问者：weichenglin123|浏览次数：901次提升距离400m,角度23度,刚绳直径26mm,提升重量(1.8+0.6),使用2JK-2.5/20B的提升绞车,宽1.2m,最大静张力90t,张力差55t,变频器速度3.8m/s,电机185KW,配变频220KW.推荐答案2010-10-20 08:14试用ZY3600/11/23型掩护式液压支架、提升钢丝绳试用6×19-φ31mm；钢丝绳自重Mp=3.383kg/m；钢丝绳破断拉力总和Qp=554500N。

为例来验算南采区轨道上山绞车提升能力。

平板车运行摩擦阻力系数f1=0.015钢丝绳沿地辊和底板移动阻力系数f2=0.25延深轨道坡度β=26°绞车下放总斜长L0=500m绞车钢丝绳总长L0=550m平板车重量：Mc=1050kg液压支架重量：Mj=13500kg计算提升该支架所需最小提升力Fjmax=（Mj＋Mz）（sinβ＋f1cosβ）g＋MpL0（sinβ＋f2cosβ）g=（13500＋1050）（sin26°＋0.015×cos26°）×10＋3.383×500×（sin26°＋0.25×cos26°）×10=65744.62N＋11215.82N=76.96 KN其中：sinβ=sin26=0.438cosβ=cos26=0.899所以要满足提升能力，使用的绞车提升力必须大于76.96 KN验算钢丝绳安全系数ma=Qp/Fjmax=554500/76960=8.2＞6.5故所选钢丝绳安全系数满足《煤矿安全规程》第400条规定。

1、使用地点：七采区1510进风材上使用地点斜巷最大倾角（α）25度，使用地点斜巷长度（L）22.5m；绞车钢丝绳端载荷（包括提升容器自身重量）（W）4000kg；2、绞车性能参数：绞车型号：JD-25KW；绞车额定牵引力（F）：16KN；电动机功率：25KW 最大绳速：1.20m/s 电动机转速：1470r/min 重量：1470kg 容绳量：400m 钢丝绳直径：16mm 钢丝绳直径（φ）：18.5mm；传动比：绞车用钢丝绳每米重量（q）：1.11Kg；绞车用钢丝绳最小总破断力（Q）：158KN。

二、提升能力验算1、实际提升时最大静拉力Pmax=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）=4000**（sin25°+°）+**（sin25°+°）=式中W：绳端载荷（提升容器自身重量+载荷的质量），kgg：重力加速度，9.8m/S2α：斜井中产生最大拉力处的倾角25度（应根据斜井坡度图逐点计算后确定）f1：提升容器在轨道上运行时的实测阻力系数，采用；f2：钢丝绳在运行中的实测阻力系数，采用；q：钢丝绳单位长度的质量，Kg/m；L：使用地点斜巷长度，m。

2、钢丝绳安全系数K=Q（钢丝绳最小总破断力）/Pmax（实际提升时的最大静力）=158/=3、判断F（绞车额定牵引力）＜Pmax（实际提升时的最大静力）K（钢丝绳安全系数）>（提物时）4、判断结果由于绞车额定牵引力小于绞车实际提升的最大静力，所以JD-25KW绞车不能进行2个渣车的提升运输。

三、绞车最大提升能力计算根据P=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）公式可得提升绞车绳端载荷W=P/ 〔g（sinα+f1cosα）+qLg（sinα+f2cosα）〕=16000/〔*（sin25°+°）+**（sin25°+°）〕=3799kg所以该绞车最大绳端载荷为3799kg。

绞车提升能力验算三采回风上山1#绞车提升能力计算一、提升矿车时的相关参数：1、 1#JD40绞车更换成JH-14慢速绞车，使用地点相关参数：使用地点斜巷最大倾角（α）22度，使用地点斜巷长度60m；选用( L ) 70m钢丝绳长度。

绞车绳端载荷（包括提升容器自身重量）（W）2、掘进机部件最大重量+平板车重量＝8060kg+1000kg=9060kg；3、选用绞车性能参数：绞车型号：JH-14 ；电机功率18.5KW，绞车额定牵引力（F）：140 KN；绞车钢丝绳直径（φ）：21.5 mm；绞车用钢丝绳每米重量（q）： 1.674 Kg；绞车用钢丝绳最小总破断力（Q）：307 KN。

二、选型计算1、实际提升时最大静拉力Fmax=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）=9060*9.8（sin22°+0.015cos22°）+1.674*70*9.8（sin22°+0.15cos22°）=88788*（0.375+0.0139）+1148.364*（0.375+0.139）=35.1KN式中W：绳端载荷（提升容器自身重量+载荷的质量），kgg：重力加速度，9.8m/s2α：斜井中产生最大拉力处的倾角（应根据斜井坡度图逐点计算后确定），f1：提升容器在轨道上运行时的实测阻力系数，采用0.015；f2：钢丝绳在运行中的实测阻力系数，采用0.15；q：钢丝绳单位长度的质量，Kg/m；L：使用地点斜巷长度，m。

2、钢丝绳安全系数K=Q（钢丝绳最小总破断力）/Fmax（实际提升时的最大静力）=307/35.1=8.753、电机功率：P=K1* Fmax*V/1000ηP：电机功率K1：电机功率备用系数取1.2.V：卷绳平均速度取0.11m/sFmax：实际提升时最大静拉力η：电机有效功率取0.9P=1.2*35.1*0.11/1000*0.9=5.15KW3、判断F（绞车额定牵引力）140 > Fmax35.1（实际提升时的最大静力）K（钢丝绳安全系数）8.75 > 6.5（提物时）P（电机功率）18.5>5.15（提物时）4、判断结果1#绞车更换成JH-14慢速绞车一次提升1台掘进机最大件（8060kg）时，绞车和钢丝绳安全系数均符合要求。

绞车提升能力计算（1）已知条件：巷道斜长：L=60m 巷道最大倾角：β=8° 矿车阻力系数：f1=0.015 钢丝绳阻力系数：f2=0.15选用直径为15.5mm钢丝绳钢丝绳单位质量：P=0.94kg/m 破断拉力总和为：Qp=152000N斜巷提升钢丝绳安全系数不小于6.5JD-1.6型调度绞车最大牵引力为16kN。

G0—平板车自重1240Kg. G1—平板车载量，支架取17500Kg.（2）绞车提升最大牵引力根据公式求得牵引力为：F=（G0+G1）（sinβ+f1cosβ）×g +p×L（sinβ+f2cosβ）×g=（1240+17500）（sin8°+0.015×cos8°）×9.8+0.94×60（sin8°+0.15cos8°）×9.8=18740×0.154×9.8+56.4×0.29=28282.4+158.9=28441.3 n所以绞车提放支架牵引力为28441.3n约28KN，则该绞车最大牵引力为16kn，所以无法保证支架的提升。

根据以上公式可求得调度绞车最大提升物件的重量G=F-PL(sinβ+f2cosβ) g/（sinβ+f1cosβ）g={16000-0.94×60×（sin8°+0.15×cos8°）×9.8}/（sin8°+0.015×cos8°）×9.8=（16000-160.3）/1.5=10559.8kg（3）绞车提放车数计算：n =F/（G0+G1）（sinβ+f1cosβ）×g+p×L（sinβ+f2cosβ）×g =16000/（1240+17500）×（sin8°+0.015×cos8°）×9.8+ 0.94×60×（sin8°+0.15×cos8°）×9.8=16000/28441.3=0.56 n取整数n=0车（4）钢丝绳安全系数验算：提升最大牵引力为28.3kN，JD-25型调度绞车牵引力为16kN，绞车无法满足要求。

2101无极绳绞车在24°坡拉端头支架提升能力计算(1)已知条件：运输距离：L=930m矿车阻力系数：f=0.0151 选用直径为6>19/026mm钢丝绳巷道最大倾角：B=13°钢丝绳阻力系数：f=0.32钢丝绳单位质量P=2.43kg/m破断拉力总和为：Qp=373000N《煤矿安全规程》中斜巷提升钢丝绳安全系数不小于3.5SQ-120B型无极绳绞车最大牵引力为120kNoG—平板车自重2200Kg.G—端头支架载重取28400Kg.01G—梭车自重2000Kg钢丝绳自重4860Kg共计37460Kg2(2)绞车提升最大牵引力根据公式求得牵引力为：F=(G+G+G)(sinB+fcosB)Xg+pXL(sinB+fcosB)Xg01212=(2200+28400+2000)(sin13°+0.015Xcos13°)X9.8+2.43X2000sin13°+0.3cos13°)X9.8=32600X0.24X9.8+2.43X2000X0.52X9.8=76675.2+24766.56=101441.76N所以绞车提放端头支架牵引力为101441.76N约101.44KN，该绞车最大牵引力为120kN,所以能保证端头支架的提升。

根据以上公式可求得SQ-120B无极绳绞车在13°坡时的最大提升物件重量G=F-PL(sinB+fcosB)g/(sinB+fcosB)g21二{120000-2.43X2000X(sin13°+0.3Xcos13°)X9.8}/(sin13°+0.015Xcos13°)X9.8=(120000-24766.56)/2.352=40490kg(3)钢丝绳安全系数验算：提升最大牵引力为101.44kN,SQ-120B型无极绳绞车牵引力为120kN,绞车满足要求。

二水平西六绞车提升能力绞车型号：JKB-2×1.5减速器速比：30功率：315KW转速：993r/min绞车额定拉力：60KN钢丝绳：Φ28钢丝绳每米质量：2.834Kg/m试验破断拉力总和:507.19KN井筒倾角:21º。

井筒斜长:525米矿车自重:720㎏一、计算矿车货载质量c rv G ϕ=公式取自《煤矿固定机械及运输设备》（9－24）式式中：G —矿车中货载质量ϕ—矿车装满系数，倾角20 º以下时，φ＝1，倾角21～25 º时，φ＝0.95～0.9，倾角26 º～30 º时，φ＝0.85～0.8r —散集密度t/m 3一般岩石1.8t/m 3 一般煤1t/m 3v c —矿车容积，m 3；取1.7c rv G ϕ=岩＝0.9×1.8×1.7＝2.754t查MGC1.7-6型号矿车最大载重量为2.7t 。

取载岩石重量2.7吨。

G 煤＝0.9×1×1.7＝1.53t为增大安全系数，取1.6吨。

二、验算最大提升速度：s m i DnV /46.33060214.399360=⨯⨯⨯==π 式中：n------电动机额定转速 993r/minD-----滚筒直径 2米i-------减速器速比 30实际最大提升速度3.46米/秒三. 按电机功率计算最大牵引力V K n N Fa ⨯⨯⨯=1000max N Fa 7.7803446.305.110009.0315max =⨯⨯⨯= 式中：K--备用系敉，一般电机为1.05～1.2,取1.05n —机械效率，行星齿轮传动为0.9N —电机功率，315KWV —提升容器最大速度，3.46米/秒四、按绞车最大牵引力计算一次提升质量[]g PL G G n Fa )cos (sin )cos )(sin (0m ax θωθθωθ'++++=公式取自《煤矿固定机械及运输设备》（9－32）式max 0(sin 'cos )()(sin cos )Y Fa PL g n G G gθωθθωθ-+=++ 式中：P —钢丝绳每米质量，2.834㎏/m 查于钢丝绳铭牌L －提升距离，从上过卷至最下底弯道ω，—钢丝绳运行阻力系数，ω，=0.25～0.4取0.25ω－矿车运行阻力，0.01～0.015取0.015g —重力加速度9.8m/s 2Gy 岩－2.7tG 0—矿车自重，0.72t021sin =0.358021cos =0.9331、 提岩：8.9)933.0015.0358.0()2700720(8.9)933.025.0358.0(525834.27.78034n ⨯⨯+⨯+⨯⨯+⨯⨯-= n ＝5.59取n ＝5台2、 提煤：8.9)933.0015.0358.0()1600720(8.9)933.025.0358.0(525834.27.78034n ⨯⨯+⨯+⨯⨯+⨯⨯-= n ＝8.25取n ＝8台3、 空车：8.9)933.0015.0358.0(7208.9)933.025.0358.0(525834.27.78034n ⨯⨯+⨯⨯⨯+⨯⨯-= n ＝26.5取n ＝26台五、根据连接器强度校验拉车数)cos )(sin 0(60000θωθ++≤G G g n 公式取自《矿井提升运输设备》式中：三环链破断拉力----60000N 提岩83.4)933.0015.0358.0()2700720(8.960000n =⨯+⨯+⨯≤ 提全岩饱车4台 提煤1.7)933.0015.0358.0()1600720(8.960000n =⨯+⨯+⨯≤ 提煤车7台 提空车9.22)933.0015.0358.0(7208.960000n =⨯+⨯⨯≤ 提空车22台六、绞车额定能力拉车数n ≤()()()θωθθωθcos sin cos sin '0+⨯⨯++-g G G Lpg FF —绞车额定静张力60KNP —钢丝绳每米质量，2.834㎏/m 查于钢丝绳铭牌L －提升距离，从上过卷至最下底弯道ω，—钢丝绳运行阻力系数，ω，=0.25～0.4取0.25ω－矿车运行阻力，0.01～0.015取0.015g—重力加速度9.8m/s2Gy岩－2.7tG0—矿车自重，0.72tsinθ＝0sin25=0.423cosθ＝0cos25=0.906提岩：n≤8.9)933.0015.0358.0()2700720(8.9)933.025.0358.0(525834.260000⨯⨯+⨯+⨯⨯+⨯⨯-=4.1提岩石车4台提煤：n≤8.9)933.0015.0358.0()1600720(8.9)933.025.0358.0(525834.260000⨯⨯+⨯+⨯⨯+⨯⨯-=6.1提煤车6台提空车：n≤8.9)933.0015.0358.0(7208.9 )933.025.0358.0(525834.260000⨯⨯+⨯⨯⨯+⨯⨯-=19.6提空车19台七、提升能力表综合三项计算结果和提升现场实际情况，确定单钩提升串车为：煤车6台、岩车4台，由于绞车桥头过卷至头道岔子距离长度，因此空车提7台。

1104进风联络巷55KW绞车提升能力验算一、计算依据：本次计算依据《矿山固定机械手册》、《矿井运输及提升设备》等有关技术资料进行。

二、原始资料：天祝煤业公司110进风运输联络巷提升斜长36m，提升倾角β＝20°，绞车型号为JD-55，电动机额定功率为55KW，额定电压为660V，最外层绳速1.25m/s，最大静张力为40KN，配套提升钢丝绳直径为21.5mm，公称抗拉强度1670MPa，最小钢丝绳破断拉力总和298KN,钢丝绳每米单重1.68kg/m。

三、提升能力及安全系数验算：1、根据绞车最大静张力计算绞车最大提升重量：M max=gf gfLmFpJ)cos(sin) cos(sin][12maxββββ++-式中：[F Jmax]——绞车允许的最大静张力，40000NL——提升斜长,36mf1——车辆运行摩擦阻力系数，滚动轴承取0.015；f2——钢丝绳沿托绳轮和底板移动阻力系数;取f2＝0.25；β——巷道倾角20°；m p ————钢丝绳每米单重，m p ＝1.68 kg/m ；则：M max ＝10)20cos 015.020(sin 10)20cos 25.020(sin 3668.140000⨯︒⨯+︒⨯︒⨯+︒⨯⨯-＝11135.3kg即：初步计算该提升机最大提升重量为11.1353吨。

2、提升钢丝绳安全系数验算m a =g f L m g f M Q p p)cos (sin )cos (sin 21max ββββ+++≥［m a ］式中：［m a ］——钢丝绳许用安全系数；m a ——钢丝绳安全系数；Q P ——钢丝绳钢丝破断拉力总和，Q P =298000N ； 则：m a =10)20cos 25.020(sin 3668.110)20cos 015.020(sin 3.11135298000⨯︒⨯+︒⨯⨯+⨯︒⨯+︒⨯ ＝ 7.45＞6.5钢丝绳安全系数满足要求。

竖井绞车由于设备简单、掘进速度快、工期短、井筒延伸方便、造价低、压煤少、防震好以及安全性好等特点。

因此，现应用广泛，那么提升能力应该如何计算呢?一、已知条件1、使用地点:七采区1510进风材上，使用地点斜巷最大倾角(a ) 25度，使用地点斜巷长度(L)22.5m;绞车钢丝绳端载荷(包括提升容器自身重量) (W) 4000kg;2、绞车性能参数:绞车型号: JD-25KW;绞车额定牵引力(F): 16KN;电动机功率: 25KW最大绳速: 1. 20m/s电动机转速: 1470r/min重量: 1470kg容绳量: 400m钢丝绳直径: 16mm钢丝绳直径(φ) : 18. 5mm;传动比: 35.2绞车用钢丝绳每米重量(q) : 1.11Kg;绞车用钢丝绳最小总破断力(Q) : 158KN。

二、提升能力验算1、实际提升时较大静拉力Pmax=Wg (sina +f1cosa ) +qLg (sina +f2cosa )=4000*9.8* ( sin25 °+0. 015cos25 °) +1. 11*22. 5*9. 8 (sin25°+0. 5cos25°)=17.314KN 式中W:绳端载荷(提升容器自身重量+载荷的质量)，kgg::重力加速度, 9.8m/S*a: 斜井中产生最大拉力处的倾角25度(应根据斜井坡度图逐点计算后确定)f:提升容器在轨道上运行时的实测阻力系数，采用0.015; f2:钢丝绳在运行中的实测阻力系数，采用0.5;q:钢丝绳单位长度的质量，Kg/m;L:使用地点斜巷长度，m。

2、钢丝绳安全系数K=Q(钢丝绳最小总破断力) /Pmax (实际提升时的最大静力)=158/17.314=9.133、判断F (绞车额定牵引力) < Pmax(实际提升时的最大静力)；K (钢丝绳安全系数) 9.13>6.5 (提物时)4、判断结果由于绞车额定牵引力小于绞车实际提升的最大静力，所以JD-25KW绞车不能进行2个渣车的提升运输。

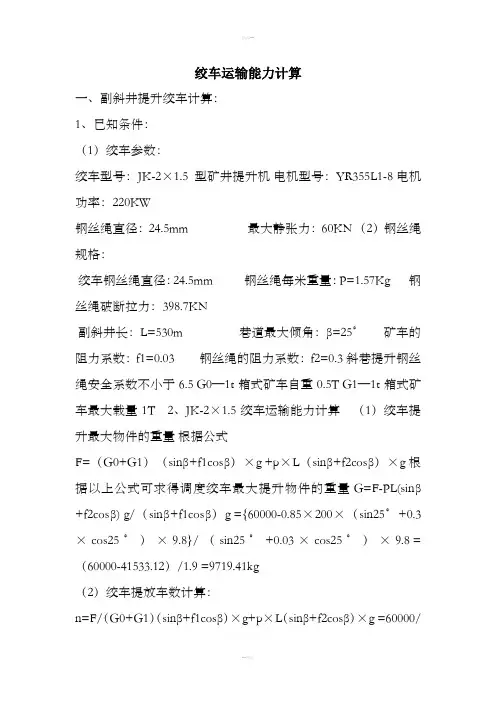

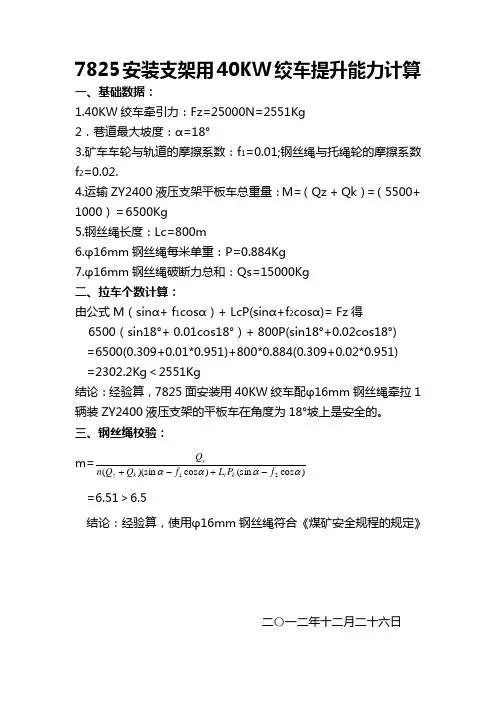

一、基础数据：1.40KW 绞车牵引力：Fz=25000N=2551Kg2．巷道最大坡度：α=18°3.矿车车轮与轨道的摩擦系数：f 1=0.01;钢丝绳与托绳轮的摩擦系数f 2=0.02.4.运输ZY2400液压支架平板车总重量：M=（Qz + Qk ）=（5500+ 1000）＝6500Kg5.钢丝绳长度：Lc=800m6.φ16mm 钢丝绳每米单重：P=0.884Kg7.φ16mm 钢丝绳破断力总和：Qs=15000Kg二、拉车个数计算：由公式M （sin α+ f 1cos α）+ LcP(sin α+f 2cos α)= Fz 得6500（sin18°+ 0.01cos18°）+ 800P(sin18°+0.02cos18°) =6500(0.309+0.01*0.951)+800*0.884(0.309+0.02*0.951) =2302.2Kg ＜2551Kg结论：经验算，7825面安装用40KW 绞车配φ16mm 钢丝绳牵拉1辆装ZY2400液压支架的平板车在角度为18°坡上是安全的。

三、钢丝绳校验： m=)cos (sin )cos )(sin (21ααααf P L f Q Q n Q k t k z s -+-+ =6.51＞6.5结论：经验算，使用φ16mm 钢丝绳符合《煤矿安全规程的规定》二〇一二年十二月二十六日一、基础数据：1.40KW 绞车牵引力：Fz=16000N=1632Kg2．巷道最大坡度：α=12°3.矿车车轮与轨道的摩擦系数：f 1=0.01;钢丝绳与托绳轮的摩擦系数f 2=0.02.4.运输ZY2800液压支架平板车总重量：M=（Qz + Qk ）=（8000+ 1000）＝9000Kg5.钢丝绳长度：Lc=400m6.φ16mm 钢丝绳每米单重：P=0.884Kg7.φ16mm 钢丝绳破断力总和：Qs=15000Kg二、拉车个数计算：由公式M （sin α+ f 1cos α）+ LcP(sin α+f 2cos α)= Fz 得9000（sin12°+ 0.01cos12°）+ 400P(sin12°+0.02cos12°) =9000(0.207+0.01*0.978)+400*0.884(0.207+0.02*0.978) =2031.1Kg ＜2551Kg结论：经验算，7814面安装用25KW 绞车配φ16mm 钢丝绳牵拉1辆装ZY2800液压支架的平板车在角度为12°坡上是安全的。

绞车提升能力计算方法一、单巷提升计算方法1、施工注意事项（1）、斜巷必须在变坡点安设牢固的阻车器和斜巷挡车栏。

挡车栏安装位置在变坡点下方20m处和施工巷道开门点上方10m处，其材料不低于㎏/m的矿用“工”字钢制作。

挡车栏打杆尾端悬挂高度低于矿车高度0.15mm以上，且打杆距挡车栏不得小于20m。

﹙2﹚、绞车安装在地面，必须牢固、可靠各附属装置和防护设施齐全，设备选型安装严格按相关规定执行2、设备选型（1）根据掘进规格﹙毛断面6m2﹚、进度﹙每天8m﹚，即:每天提升量70t计算。

（2）提升斜长（L）为：L＝提升斜长＋车场长度＝150+12=162m（3）提升一次循环时间（t）t=2×提升斜长／提升速度＋挂钩连接时间＝2×162/1.3+120=370s。

（4）提升量及矿车数的确定A、小时提升量（Q小）Q小=提升不均匀系数×提升富裕系数×年生产能力／年工作日×日提升小时＝1.2×1.2×70/15≈6.72(t)B、一次提升量（Q１）Q１＝小时提升量（Q小）×一次循环时间（t）/一小时秒数＝6.72×370/3600≈0.69(t)。

Ｃ、一次提升矿车数（N）N＝Q１／装载系数×煤的集散密度×矿车容积＝0.69/0.85×0.90×1=0.9个≈1个（取进位整数）通过上述计算一次提升矿车数为1个。

（5）钢丝绳的选择A、钢丝绳绳端的负荷（Ｇ）q=N（矿车自重＋载荷重）×（sinα+矿车阻力系数×cosα）+钢丝绳每米质量×l×(sinα+矿车阻力系数×cos α）=1×(500+1000×0.9)×(sin24°+0.015×cos24°)+0.5412×162m×(sin24°+0.3 cos24°)=588.6+59.7=648.3(㎏)上式中α为巷道坡度B、钢丝绳的验算安全系数（Ｍ）＝破断拉力总和（Q）/q=8870/648.3=13.68﹥7经计算，选用６×19股（１＋６）—12.5—1550钢丝绳d=12.5mm，p=0.5412㎏/m，破断拉力总和Q=88.70KN，符合安全要求。

轨道上山1.2米绞车最大提升重量计算一、已知条件：1、轨道上山绞车参数：产品型号：JTPB-1.2 卷筒直径：1.2m最大静张力：30KN 卷筒宽度：1.0m钢丝绳最大直径：21.5mm 最大提升速度：2.5m/S2、钢丝绳技术参数：产品型号：6×19＋FC 钢丝绳直径：Φ21.5 公称强度：1670MPa 钢丝绳长度： 380m 钢丝绳单位质量：1.658Kg/m 总破断拉力： 290KN3、KFU0.75-6矿车技术参数;矿车自重：550Kg 矿车载重：1000Kg4、斜井技术参数：巷道长度：275m 巷道坡度：27°二、载重计算根据公式 ααααcos sin )cos (sin 2++-=f qL g F G =27cos 015.027sin )27cos 3.027(sin 380658.11030000++⨯- =5500Kg ≈5.5T三、拉力验算：1、L--绳长380m2、q--钢丝绳单位质量 1.658Kg/m3、Q--总破断拉力 290KN4、f 1--车轮与轨道摩差系数 0.0155、f 2 --钢丝绳与轨枕摩擦系数 0.36、α--提升坡度 27°目前所用矿车自重按550Kg ，载重按1000Kg 计算，若提升这种满载矿车，最多能提升3辆。

此时总重量为4650KgG=（1000+550）×3=4650Kg)cos (sin )cos (sin 21ααααf qL f G F +++==4650(27cos 015.027sin +)+)27cos 3.027(sin 380658.1+⨯=2600Kg=26000N=26KN ＜30KN安全系数 N=26290=F Q 总=11.15＞6.5 以上按照新设备计算,由于该设备已旧，钢丝绳是使用的是旧绳，提升能力按80%计算，则最多能提升2辆满载矿车。

轨道绞车提升能力计算1. 提升机型号：JK-2/302. 最大静张力：60 KN3. 电动机型号：YB355L-64. 额定功率：250KW5. 钢丝绳型号：6×19-FC1570-24.56. 钢丝绳总破断拉力：339.91KN7. 钢丝绳单位长度重量：2.17Kg8. 矿车自重：800Kg9. 矿车载重量：2400Kg10. 最大提升速度：3.45m/s（-100m绞车）11. 斜井倾角：15°12. 井巷长度：550m13. 减速机传动效率：0.914. 矿车与道轨的摩擦系数：0.01515. 钢丝绳与地面的摩擦系数：0.2一、最大静张力Fmax=n（Q矿车+Q料车）（sinα+f1·cosα）+Ma·L （sinα+f2·cosα）=5×（800+2400）（sin15°+ 0.015×cos15°）+2.17×550×（sin15°+ 0.2×cos15°）= 4912 Kg = 49.12 KN < 60KN二、电动机功率P=== 221.5 KW < 250KW三、安全系数n=== 6.24 < 6.5所以，最大静张力、电动机功率符合使用要求，钢丝绳安全系数不能满足要求，-100m绞车不可以提升加大后的5个重车。

同 -100m绞车一样， -210m绞车仅最大提升速度增为3.8m/s， P=244 KW < 250 KW，但钢丝绳安全系数不能满足要求，所以，-210m绞车也不可以提升加大后的5个重车。

绞车提升能力及钢丝绳验算软件无级绳验算结果如下收藏SQ-1200/55无极绳绞车牵引能力及钢丝绳安全系数的验算：14310轨运顺最大坡度为8°，运输主要使用SQ-1200/55无极绳绞车，绞车功率为55kW，牵引速度为1m/s，绞车牵引力为50kN，钢丝绳直径为22mm，巷道运输距离长度为1000m，每钩运输设备不得超过6车，牵引设备总重不得超过20t（包括运输车辆），梭车重量1.5t。

山西铺龙湾煤矿副斜井绞车提升钢丝绳能力计算一、主斜井运输概况：铺龙湾煤矿斜井绞车安装水平标高： m ，最低点水平标高： m ，提升垂高 米，井筒倾角 °，井筒斜长 m 。

二、钢丝绳选择计算：钢丝绳按在满足《煤矿安全规程》：“单绳缠绕式提升装置的安全系数提升物料时不得小于6.5” 规定时所能提升最大重物能力进行计算。

1.提升钢丝绳的选择： )]cos (sin )cos )(sin (00θωθγσθωθ'+-+≥c a B gL m G G gz p ＋，kg/mB σ—— 钢丝绳公称抗拉强度（Pa ）； a m —— 钢丝绳安全系数，取6.5；p —— 钢丝绳每米质量（kg/m ）； c L —— 钢丝绳长度（m ）；θ—— 提升倾斜角度； G —— 矿车中提升货载质量（kg ）；0G —— 矿车质量（kg ）； g —— 重力加速度2/s m ； 0γ—— 钢丝绳密度kg/m 3,取0γ=9450kg/m 3（6△19+FC ）;；z —— 矿车串车数量，按支架运输时取z =1；ω —— 矿车运行阻力系数，一般可采用ω=0.01～0.015；'　ω—— 钢丝绳运行阻力系数，钢丝绳全部支撑在地滚上取'　ω=0.15～0.2；此计算中0G G +≈25000kg 。

将已知数据带入公式计算得：)]21cos 2.021(sin 17448.95.69450101570)21cos 015.021(sin 250008.96︒⨯+︒⨯⨯-⨯⨯︒⨯︒⨯⨯≥＋p =545.017448.95.69450101570372.02450006⨯⨯-⨯⨯⨯ =5.61kg/m2.选择钢丝绳：根据计算钢丝绳单位重量5.61kg/m 查手册可选用三角股钢丝绳6V ×19+IWR-36-1570（钢芯）,其技术数据如下：钢丝绳直径d=36mm ；钢丝绳每米质量p =5.66kg/m ；钢丝绳破断拉力总和q Q =810×1.191=964.71kN 。

机巷内齿轮绞车提升能力验算一、绞车提升能力计算公式：n≤〔Wz-pl(sinβ+f2cosβ)〕/(m+m0)（sinβ+f1cosβ）1、额定提升能力:Wz=2000Kg2、钢丝绳质量p=0.5412kg/m(φ=12.5mm)，0.8457kg/m(φ=15.5mm)，1.218kg/m(φ=18.5mm)，1.618kg/m(φ=21.5mm)。

3、斜坡长度：L=(400)m4、坡度：β(15)度5、矿车运行阻力系数:f1=0.0156、钢丝绳在底板滑动时：f2＝0.47、矿车自重：m0=610kg8、矿车载重：m=全矸1800kg、半煤1500kg、全煤1000kg。

9、最大坡度：150二、绞车提升能力计算：全矸车：n≤〔Wz-pl(sin4+f2cos4)〕/(m+m0)（sin4+f1cos4）n≤〔2000-0.5412*400*(sin15+0.4*cos15)〕/(1800+610)*（sin15+0.015*cos15）n≤1967/650=3.0 因此重车最大提升数量取3个全煤车：n≤〔Wz-pl(sin4+f2cos4)〕/(m+m0)（sin4+f1cos4）n≤〔2000-0.5412*400*(sin15+0.4*cos15)〕/(1000+610)* （sin15+0.015*cos15）n≤1967/418.6=4.6 因此全煤车最大提升数量取4个半煤车：n≤〔Wz-pl(sin4+f2cos4)〕/(m+m0)（sin4+f1cos4）n≤〔2000-0.5412*400*(sin15+0.4*cos15)〕/(1500+610)* （sin15+0.015*cos15）n≤1967/548.6=3.6 因此半煤车最大提升数量取3个空车：n≤〔Wz-pl(sin4+f2cos4)〕/(m+m0)（sin4+f1cos4）n≤〔2000-0.5412*400*(sin15+0.4*cos15)〕/610*（sin15+0.015*cos15）n≤1967/158.6=12.4 因此半煤车最大提升数量取12个金支车由于本身情况特殊，每次提升只允许提升1梁。

绞车提升能力计算相关参数调度绞车 JD-1.6 25 1612.5 1.1400 调度绞车 JD-2 25 20 15.5 1.1400调度绞车 JD-2.5 40 25 18.5 1.16~1.46400 调度绞车 JD-4 55 4021.51.33 800 矿用回柱调度绞车 JDHB-8 1157.65/80 0.12/0.0815.5 80 矿用回柱调度绞车 JDHB-14 18.5 23/140 1.03/0.15 21.5 155 矿用回柱调度绞车 JDHB-20 30 31/2001.23/0.1621.5500矿用回柱调度绞车 JDHB-30/2.6A 45 300KN 1.23/0.16 26 500 双速多用绞车JSDB-25551.2/0.1230500Φ13mm钢丝绳破断拉力： KN 每米单重：Kg / m Φ16mm钢丝绳破断拉力： KN 每米单重：Kg / m Φ19mm钢丝绳破断拉力： KN 每米单重：Kg / m Φ22mm钢丝绳破断拉力： KN 每米单重： Kg/m设备名称型号电机功率KW 额定拉力KN 绳径mm 绳速m/s 容绳量 m调度绞车 JD-1 11.4 10 12.5 1.1 400绳径型号Φ13mm（m）Φ16mm（m）Φ18mm（m）Φ19 mm（m）Φ22 mm（m）电机功率额定拉力KN绳速m/sJD-1 400 240 190 170 130 11.4kw 10 1.1JD-1.6 600 400 315 280 210 25kw 16 1.1JD-2 600 400 315 280 210 25kw 20 1.1JD-2.5 1170 770 610 580 410 40kw 25 1.16-1.46JYB-40 1200 1070 800 55kw 40 1.33 JYB-50 1240 1110 830 75kw 50JDHB-8 180 160 120 7.5kw 57.65/80 0.12/0.08 JDHB-14 210 200 150 18.5kw 23/140 1.03/0.15 JDHB-20 420 375 280 22kw 31/200 1.23/0.16JDHB-30 2.6A Φ26500Φ24580Φ2270045kw 300 1.23/0.16JSDB-25 Φ30500 Φ26660Φ24780Φ2293055kw 30/250 1.2/0.12Φ13mm钢丝绳破断拉力：93 KN 每米单重: 0.6515Kg / m Φ16mm 钢丝绳破断拉力：151 KN 每米单重：0.973Kg / m Φ18mm 钢丝绳破断拉力：180 KN 每米单重: 1.181 Kg / m Φ22mm 钢丝绳破断拉力：298KN 每米单重：1.8009 Kg/m。
