空调机位设计

分体式空调室外机位在小型商铺中多种设计手法分体式空调是商铺中常见的空调设备之一，它的室外机位于商铺外墙或屋顶，为商铺提供制冷和供暖等功能。

室外机的位置及设计对商铺的外观和空间利用有着重要的影响。

在小型商铺中，分体式空调室外机的设计手法多种多样，下面我们将介绍一些常见的设计手法。

一、隐藏式设计在小型商铺的外观设计中，一般追求简约大方，因此室外机的位置往往会被安排在商铺的侧面或者后面，以避免影响商铺正面的整体美观。

为了进一步减少影响，可以采用隐藏式设计，将室外机放置在一个隐蔽的位置，比如搭建一个小型的墙体或者装修一个类似于花箱的结构来遮挡室外机。

这样，商铺的外观在保持整洁的也可以实现室外机的合理利用。

二、装饰式设计另一种常见的设计手法是将室外机作为商铺外墙的装饰元素之一。

通过精心设计和装饰，可以将室外机融入到商铺外墙的整体风格中，使它成为外墙设计的一部分，起到点缀和美化的作用。

可以利用花园网或者铁艺花格等装饰元素将室外机包裹起来，形成一个独特的装饰效果。

在小型商铺中，这样的设计手法不仅可以起到装饰的作用，还可以增加商铺的特色和个性。

三、抬高式设计对于一些小型商铺来说，室外机的位置可能会受到地面和周围环境的限制，比如地面空间狭小或者周围有其它设施阻碍。

这时可以考虑采用抬高式设计，将室外机放置在商铺的屋顶或者高处。

通过合理设计和施工，可以将室外机置于一个不易被注意到的位置，同时也不影响商铺的正常使用。

这样不仅可以解决空间限制的问题，还可以减少室外机给商铺带来的视觉影响。

四、墙体整合式设计在一些小型商铺中，为了节省空间，室外机可能会直接安装在外墙上。

为了避免这种设计给商铺的外观造成不利影响，可以采用墙体整合式设计。

这种设计手法将室外机辅以一些特殊的装饰物或者外墙材料，使它与外墙融为一体，从而减少它对商铺整体外观的影响。

比如可以将室外机安装在外墙上，然后用与外墙相同颜色和材质的板材进行包裹，使它与外墙融为一体，实现外观整洁的效果。

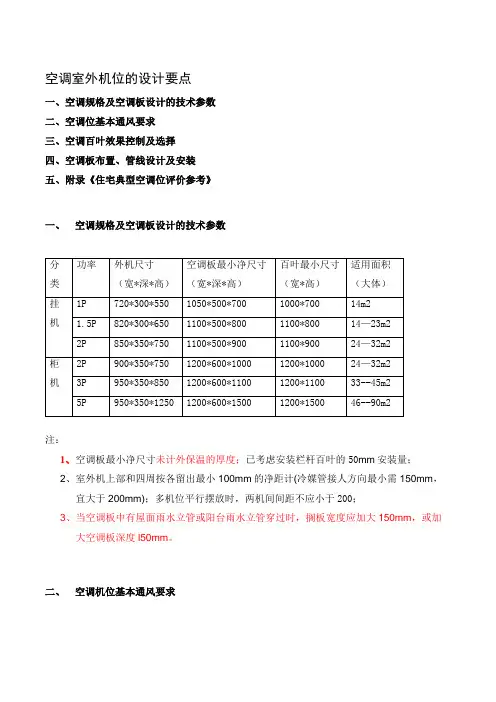

空调室外机位的设计要点一、空调规格及空调板设计的技术参数二、空调位基本通风要求三、空调百叶效果控制及选择四、空调板布置、管线设计及安装五、附录《住宅典型空调位评价参考》一、空调规格及空调板设计的技术参数注：1、空调板最小净尺寸未计外保温的厚度；已考虑安装栏杆百叶的50mm安装量；2、室外机上部和四周按各留出最小100mm的净距计(冷媒管接人方向最小需150mm，宜大于200mm)；多机位平行摆放时，两机间间距不应小于200；3、当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板宽度应加大150mm，或加大空调板深度l50mm。

二、空调机位基本通风要求三、空调百叶效果控制及选择空调百叶有以下几种常用形式进行装饰，并设活动扇，便于安装：防雨百叶、一字百叶、矩管或金属格栅、栏杆百叶。

当采用百叶或矩管时，百叶挡板宽度宜≥40，净垂直间隔宜≥60。

穿孔板不太常用，当采用穿孔板围护时，要保证空隙率≥75%且孔径及形状利于通风。

1、“Z”形百页：又叫防雨百页，其设计为Z形的目的为防止雨水飘入空调位。

但必须向下才能起到防雨作用。

夏天时，向下的百页通风效果明显不如向上的百页。

且从下往上容易看到空调外机（右图）。

为了解决前述问题，对防雨百页安装的做法为呈外斜45°向上方向布置（左图），并需在空调位内另设排水系统。

2、“一”形百页：对三层以上的空调机体遮挡完全，立面效果优良（下图），且比 Z形百页通风效果明显提升。

百叶挡板呈外斜角度≤30°水平方向布置通风效果最佳。

需在空调位内另设排水系统。

3、矩管百页：从右图实例（龙湖·大城小院）可以看到，由于矩管具有一定深度，机位内部可视度低，对三层以上的空调机体遮挡完全，立面效果优良。

矩管材料可以用氟碳铝合金管或防腐木条。

矩管规格宜为60*20~30，空隙间隔宜不小于60。

矩管的深度过小则如下图（万科·水晶城）机体内部可视度高，顶层空调机体仍然暴露，立面效果不佳。

室外空调机位的设计要点1.选址：选择合适的空调机位非常重要。

机位应位于通风良好、室外温度适宜、不受阳光直射的区域。

尽量远离噪音源和污染源，以避免对机器的影响。

2.基础设计：机位的基础必须足够坚固，能承受空调机的重量和振动。

基座设计应合理，以保证机器平衡稳定。

基础材料的选择也要考虑耐腐蚀、耐候性和抗震能力。

3.安装空间：机位的安装空间应足够宽敞，方便维护和更换设备。

设备之间的间距应合理，以保证空气流通，避免互相干扰和热量积聚。

4.遮阳设计：机位的设计应考虑遮阳问题，以避免阳光直射对设备的影响。

可以利用遮阳板、天棚或植物等来降低室外温度和保持机器的正常运行温度。

5.排水设计：机位的设计应考虑排水问题。

确保机器正常工作时产生的水能够顺利排放，避免积水或渗漏等问题。

6.防雷设计：空调机位的设计应考虑雷击问题。

采取适当的防雷措施，如接地设计和避雷装置等，以保护设备免受雷击可能导致的损害。

7.噪音控制：机位的设计应考虑噪音控制。

采取有效的隔音措施，如隔音墙或噪音屏蔽等，以减少机器产生的噪音对周围环境和使用者的影响。

8.通风换气：机位的设计应考虑通风换气问题。

确保机器周围的空气能够流通，以保持机器正常工作温度、减少热量积聚和维护设备的有效运行。

9.防护措施：机位的设计应考虑对设备的防护措施。

采取合适的封闭措施，以防止杂物、尘埃和其他外界因素对设备的侵害，保持机器的正常工作状态和寿命。

10.维护通道：机位的设计应考虑维护通道的设置。

确保维护人员方便进入机位进行设备的检修和维护工作。

设备维护通道的宽度和高度应符合相关规定，以保证维修的顺利进行。

总而言之，室外空调机位的设计要点是选择合适的位置、坚固的基础、优良的遮阳和通风设计、科学的排水和防雷措施，以及噪音控制和设备保护等问题。

这些要点能够确保空调机的稳定运行和最大效率，延长设备的使用寿命，并提供舒适和安全的使用环境。

室外空调机位的设计要点室外空调机位的设计对于空调系统的运行和维护具有重要影响。

本文将从以下几个方面介绍室外空调机位的设计要点：1.机位位置2.机位基础3.机位通风4.机位周围环境5.机位间距机位位置室外空调机位的位置应根据建筑物的特点和业主的要求来确定。

一般来说，机位的设定应遵循以下要点：1.机位应尽可能远离建筑物的主体，以减少室外机的噪音和震动对居民的影响。

2.机位的进出口应方便，以便于日常维护和保养。

3.机位不应设置在有可能涝水的地方，以防机器被水淹没。

4.机位不应设在高温和阳光直射的地方，以避免机器的过热。

机位基础机位基础是室外机安装的基础，必须充分考虑机器的重量和震动，以确保机器的稳定性和安全性。

机位基础设计应遵循以下要点：1.机位基础应选择结实的材料，如混凝土、砖石、石灰石等。

2.机位基础应具有良好的排水系统，以免水浸甚至倒塌。

3.机位基础的面积要足够大，以保证机器的平稳放置和充足的通风空间。

4.机位基础的高度要平衡，以避免机器过高或过低造成的设备故障。

机位通风室外空调机位通风是保证机器正常运行的重要条件之一。

机位通风设计应遵循以下要点：1.机位周围的障碍物应尽量少，以保证通风的畅通。

2.机位的空间要充足，以确保空气的循环和通风，减少机器过热。

3.机位通风管道的设计应具备足够的宽度和高度，以确保空气的流通。

4.机位通风口的选址要合理，避免直接对着住宅区窗口或阳台。

机位周围环境机位周围环境的设计是确保机器长期稳定运行的重要环节。

机位周围环境设计应遵循以下要点:1.机位应避免设置在有害物质或毒气排放的地方，以确保机器的健康持久。

2.机位应尽量远离风沙、水池、沟渠、垃圾堆放等地方，保持机器的清洁、稳定和良好的外观。

3.机位周围应有足够的通道宽度，方便机器日常的维护和清洁。

4.机位周围应有足够的照明设施，保证夜间维护的安全和便捷。

机位间距在室外空调系统的设计中，机位间距是一个重要的考量因素。

机位间距的大小不仅会对系统运行产生影响，还会影响日后的维护和保养。

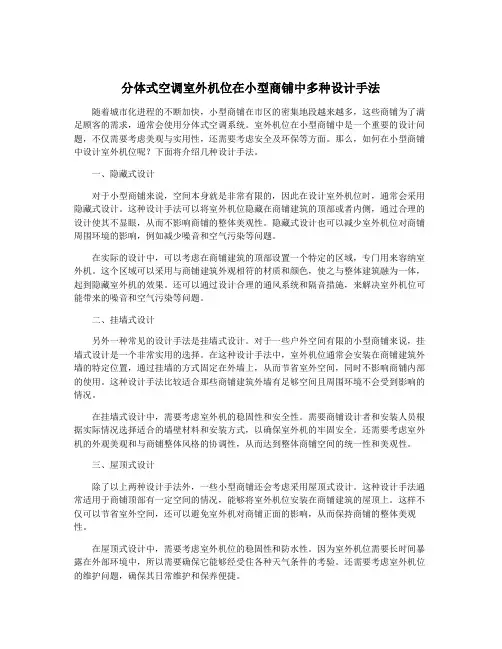

分体式空调室外机位在小型商铺中多种设计手法随着城市化进程的不断加快，小型商铺在市区的密集地段越来越多，这些商铺为了满足顾客的需求，通常会使用分体式空调系统。

室外机位在小型商铺中是一个重要的设计问题，不仅需要考虑美观与实用性，还需要考虑安全及环保等方面。

那么，如何在小型商铺中设计室外机位呢？下面将介绍几种设计手法。

一、隐藏式设计对于小型商铺来说，空间本身就是非常有限的，因此在设计室外机位时，通常会采用隐藏式设计。

这种设计手法可以将室外机位隐藏在商铺建筑的顶部或者内侧，通过合理的设计使其不显眼，从而不影响商铺的整体美观性。

隐藏式设计也可以减少室外机位对商铺周围环境的影响，例如减少噪音和空气污染等问题。

在实际的设计中，可以考虑在商铺建筑的顶部设置一个特定的区域，专门用来容纳室外机。

这个区域可以采用与商铺建筑外观相符的材质和颜色，使之与整体建筑融为一体，起到隐藏室外机的效果。

还可以通过设计合理的通风系统和隔音措施，来解决室外机位可能带来的噪音和空气污染等问题。

二、挂墙式设计另外一种常见的设计手法是挂墙式设计。

对于一些户外空间有限的小型商铺来说，挂墙式设计是一个非常实用的选择。

在这种设计手法中，室外机位通常会安装在商铺建筑外墙的特定位置，通过挂墙的方式固定在外墙上，从而节省室外空间，同时不影响商铺内部的使用。

这种设计手法比较适合那些商铺建筑外墙有足够空间且周围环境不会受到影响的情况。

在挂墙式设计中，需要考虑室外机的稳固性和安全性。

需要商铺设计者和安装人员根据实际情况选择适合的墙壁材料和安装方式，以确保室外机的牢固安全。

还需要考虑室外机的外观美观和与商铺整体风格的协调性，从而达到整体商铺空间的统一性和美观性。

三、屋顶式设计除了以上两种设计手法外，一些小型商铺还会考虑采用屋顶式设计。

这种设计手法通常适用于商铺顶部有一定空间的情况，能够将室外机位安装在商铺建筑的屋顶上。

这样不仅可以节省室外空间，还可以避免室外机对商铺正面的影响，从而保持商铺的整体美观性。

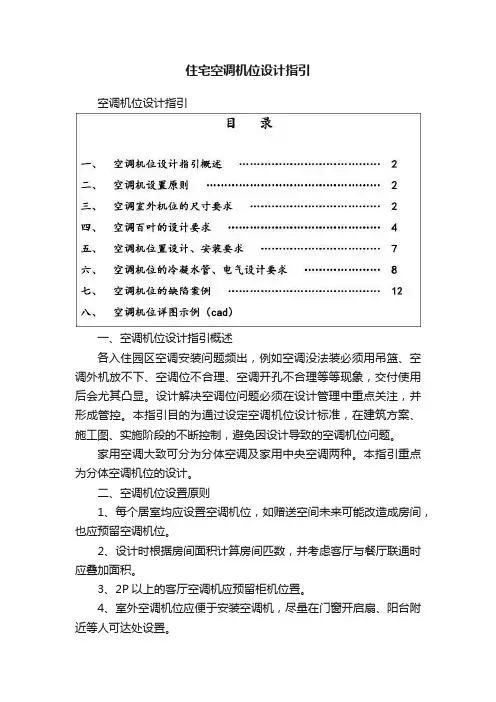

住宅空调机位设计指引空调机位设计指引一、空调机位设计指引概述各入住园区空调安装问题频出，例如空调没法装必须用吊篮、空调外机放不下、空调位不合理、空调开孔不合理等等现象，交付使用后会尤其凸显。

设计解决空调位问题必须在设计管理中重点关注，并形成管控。

本指引目的为通过设定空调机位设计标准，在建筑方案、施工图、实施阶段的不断控制，避免因设计导致的空调机位问题。

家用空调大致可分为分体空调及家用中央空调两种。

本指引重点为分体空调机位的设计。

二、空调机位设置原则1、每个居室均应设置空调机位，如赠送空间未来可能改造成房间，也应预留空调机位。

2、设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。

3、2P以上的客厅空调机应预留柜机位置。

4、室外空调机位应便于安装空调机，尽量在门窗开启扇、阳台附近等人可达处设置。

5、空调机杜绝与阳台设在同一个空间内，避免业主封闭阳台后影响空调机位使用，应与阳台有明确隔断界限。

6、空调室内机的设计应方便装修，避免与家具设备位置冲突，并考虑人体舒适性。

7、如果两个室外机在同一层高内垂直重叠布置，那么两个空调室外机上下之间设隔板（如图）。

7.1、空调机位不能设置为内凹式。

7.2、两面围合的空调机位在层高线上设混凝土空调隔板。

设置转角百叶，开启扇设在靠近窗户开启扇一侧。

三、空调室外机位的尺寸要求1、市场供应的分体空调室外机尺寸目前市场供应的分体空调的常见品牌为格力、美的、海尔、三菱、三星等，匹数越大的空调室外机越大，其中格力空调的室外机相对最大，变频与定频空调的室外机尺寸也不同。

设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。

1P~3P冷暖机的参考制冷面积及室外机尺寸如下表格：常规空调机外机尺寸调查表（宽*厚*高）（mm)2、分体空调室外机净尺寸计算原则室外机位净宽A≥最大室外机宽度+200mm（安装空隙）+50mm （如有冷凝水管）+100mm（如有雨水管）百叶开启净宽B ≥最大室外机宽度+100mm （侧管安装尺寸）室外机位净深C ≥最大室外机厚度+ 150mm （安装空隙及散热距离）+50mm （如有冷凝水管）+100mm （如有雨水管）室外机位净高D ≥室外机高度+200mm3、一拖一家用分体式空调室外机位尺寸：（包括一拖一的壁挂机、立柜机）空调板为无组织排水，无地漏和排水立管。

分体式空调室外机位在小型商铺中多种设计手法随着现代商铺的不断发展，空调作为商铺内不可或缺的设备之一，对于商铺内的温度和空气质量起着至关重要的作用。

在商铺内，尤其是小型商铺中，分体式空调室外机的位置设计显得格外重要。

因为商铺内的面积有限，所以要在有限的空间内合理布置室外机，使其能够正常工作，并且不影响商铺的装修风格和美观度。

下面将介绍一些在小型商铺中多种设计手法，来合理设立分体式空调室外机的位置。

分体式空调室外机可以选择墙壁挂架的设计手法。

在小型商铺中，墙壁挂架的设计是比较常见的一种布置方式。

通过使用墙壁挂架，可以将室外机直接固定在商铺外墙上，从而节省空间。

同时还可以利用室外机的设计和颜色，来与商铺整体的装修风格相协调，使商铺外观更加整洁美观。

墙壁挂架还可以使室外机与地面保持一定距离，有利于散热和维护。

可以选择室外机与室内机的相对布置设计。

在小型商铺内，室内机通常会安装在商铺的天花板或墙壁上，而室外机的设置位置可以选择与室内机相对布置。

通过这种设计手法，可以使室外机安装在商铺外墙的另一侧，与室内机相对应。

这样可以有效地分散室内外机的位置，使商铺内外的空调系统更加均匀和稳定。

这种设计手法也可以使商铺外墙面更加全面和对称，美化商铺外观。

可以选择将室外机设置在商铺的屋顶上。

在一些小型商铺中，通常会有楼顶或平台空间，可以利用这些空间来进行室外机的设置。

通过设置在屋顶上，不仅可以节省商铺内部的空间，还可以有效地降低室外机的噪音对商铺内的影响。

室外机位于屋顶上，也更利于室外机的散热和维护，延长其使用寿命。

但需要特别注意的是，屋顶上室外机的设置需要考虑到风力、日晒、防水等因素，以确保室外机的安全和稳定。

分体式空调室外机在小型商铺中的设置位置需要兼顾商铺外观、空间利用、室内外温度均衡等多重考虑。

通过合理的设计手法和布置方式，可以使室外机的设置更加合理和稳定，提高商铺内外的空调系统性能并且美化商铺外观。

在商铺设计或者装修中，应当根据实际情况选择合适的设计手法，来进行室外机的位置设置。

室外空调机位的设计要点说明1.位置选择：-应根据建筑物的结构和用途选择室外空调机位的位置，通常最好选择在离室内空调系统和供电系统近且易于维修的地方。

-应与其他设备和建筑物保持一定的安全距离，以免影响机器的正常运行和维护。

-应尽量避免在通风差、阳光直射、高温和潮湿等恶劣的环境中安装空调机位。

2.通风和散热：-室外空调机位应设计有良好的通风系统，确保机器内部的热量能够及时散发出去，防止过热而影响设备的正常运行。

-通风系统可采用自然通风或者机械通风的方式，具体根据环境条件和预算来选择。

-散热设备如散热器或风扇的选用要符合设计要求，并确保其数量和布置满足设备的散热需求。

-散热设备应定期维护和清洁，以确保其良好的散热效果。

3.防护措施：-应采取适当的防护措施，保护室外空调机位不受恶劣天气、冲击和盗窃等因素的影响。

-可以设置防护罩或屏障来避免机器进水、被风沙和灰尘覆盖等情况发生。

-在机器周围设置防滑和防触电防护装置，以确保人员和设备的安全。

4.噪音控制：-室外空调机位在正常运行时会产生噪音，对周围居民和工作环境可能造成干扰。

因此，噪音控制是室外空调机位设计的重要方面。

-应根据噪音产生的原因和特点，采取相应的措施进行控制。

例如，优化设备的结构和降低运行速度可以有效减少噪音产生。

-对于噪音较大的空调机位，可以加装声音隔离材料或者设置噪音屏障来减少噪音传播。

-设备的维护和保养也对噪音控制起着重要作用。

定期检查和清洁机器，确保其各部件的正常运行，减少噪音产生。

综上所述，室外空调机位的设计要点涉及位置选择、通风和散热、防护措施和噪音控制等方面。

最重要的是根据具体需求和环境条件进行合理选择和布置，以确保机器的正常运行和延长其使用寿命。

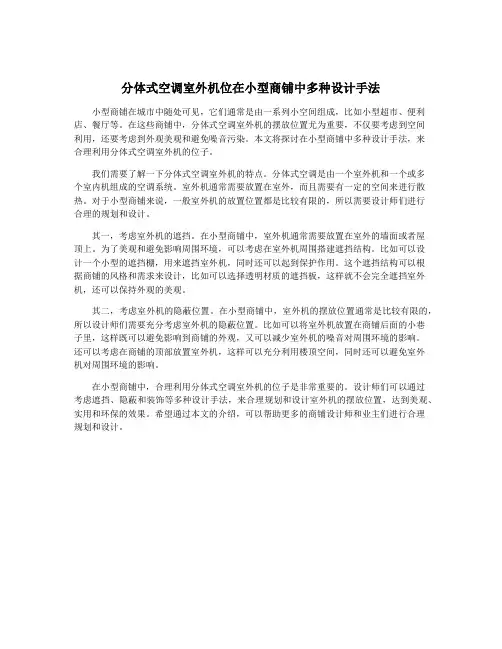

分体式空调室外机位在小型商铺中多种设计手法小型商铺在城市中随处可见，它们通常是由一系列小空间组成，比如小型超市、便利店、餐厅等。

在这些商铺中，分体式空调室外机的摆放位置尤为重要，不仅要考虑到空间利用，还要考虑到外观美观和避免噪音污染。

本文将探讨在小型商铺中多种设计手法，来合理利用分体式空调室外机的位子。

我们需要了解一下分体式空调室外机的特点。

分体式空调是由一个室外机和一个或多个室内机组成的空调系统。

室外机通常需要放置在室外，而且需要有一定的空间来进行散热。

对于小型商铺来说，一般室外机的放置位置都是比较有限的，所以需要设计师们进行合理的规划和设计。

其一，考虑室外机的遮挡。

在小型商铺中，室外机通常需要放置在室外的墙面或者屋顶上。

为了美观和避免影响周围环境，可以考虑在室外机周围搭建遮挡结构。

比如可以设计一个小型的遮挡棚，用来遮挡室外机，同时还可以起到保护作用。

这个遮挡结构可以根据商铺的风格和需求来设计，比如可以选择透明材质的遮挡板，这样就不会完全遮挡室外机，还可以保持外观的美观。

其二，考虑室外机的隐蔽位置。

在小型商铺中，室外机的摆放位置通常是比较有限的，所以设计师们需要充分考虑室外机的隐蔽位置。

比如可以将室外机放置在商铺后面的小巷子里，这样既可以避免影响到商铺的外观，又可以减少室外机的噪音对周围环境的影响。

还可以考虑在商铺的顶部放置室外机，这样可以充分利用楼顶空间，同时还可以避免室外机对周围环境的影响。

在小型商铺中，合理利用分体式空调室外机的位子是非常重要的。

设计师们可以通过考虑遮挡、隐蔽和装饰等多种设计手法，来合理规划和设计室外机的摆放位置，达到美观、实用和环保的效果。

希望通过本文的介绍，可以帮助更多的商铺设计师和业主们进行合理规划和设计。

空调室外机位的设计要点一、空调规格及空调板设计的技术参数二、空调位基本通风要求三、空调百叶效果控制及选择四、空调板布置、管线设计及安装五、附录《住宅典型空调位评价参考》空调规格及空调板设计的技术参数一、注：空调板最小净尺寸未计外保温的厚度；已考虑安装栏杆百叶的50mm1、安装量；室外机上部和四周按各留出最小100mm的净距计(冷媒管接人方向最、2小需150mm，宜大于200mm)；多机位平行摆放时，两机间间距不应小于200；空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板宽度应加大当、3．150mm，或加大空调板深度l50mm。

空调机位基本通风要求二、三、空调百叶效果控制及选择空调百叶有以下几种常用形式进行装饰，并设活动扇，便于安装：防雨百叶、一字百叶、矩管或金属格栅、栏杆百叶。

当采用百叶或矩管时，百叶挡板宽度宜≥40，净垂直间隔宜≥60。

穿孔板不太常用，当采用穿孔板围护时，要保证空隙率≥75%且孔径及形状利于通风。

1、“Z”形百页：又叫防雨百页，其设计为Z形的目的为防止雨水飘入空调位。

但必须向下才能起到防雨作用。

夏天时，向下的百页通风效果明显不如向上的百页。

且从下往上容易看到空调外机（右图）。

为了解决前述问题，对防雨百页安装的做法为呈外斜45°向上方向布置（左图），并需在空调位内另设排水系统。

2、“一”形百页：对三层以上的空调机体遮挡完全，立面效果优良（下图），且比Z形百页通风效果明显提升。

百叶挡板呈外斜角度≤30°水平方向布置通风效果最佳。

需在空调位内另设排水系统。

3、矩管百页：从右图实例（龙湖·大城小院）可以看到，由于矩管具有一定深度，机位内部可视度低，对三层以上的空调机体遮挡完全，立面效果优良。

矩管材料可以用氟碳铝合金管或防腐木条。

矩管规格宜为60*20~30，空隙间隔宜不小于60。

矩管的深度过小则如下图（万科·水晶城）机体内部可视度高，顶层空调机体仍然暴露，立面效果不佳。
