如何选择交流接触器、空开、过热继电器、电缆截面

星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。

没有230A的接触器，所以选择CJ20—250A的接触器。

封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。

各人观点。

断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。

断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

如何根据电动机的功率选择空开、接触器和热保护器？1.空气开关的选择：1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。

（2）断路器的短路整定电流应躲过线路的正常工作启动电流。

（大概有30%的设计者注意到了这一条）。

（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。

（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。

（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。

（大概有1%的设计者注意到了这一条）。

2.接触器的选择：1)选择接触器的类型：根据电路中负载电流的种类选择。

交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。

(2)选择接触器主触头的额定电压：应等于或大于负载的额定电压。

(3)选择接触器主触头的额定电流：被选用接触器主触头的额定电流应不小于负载电路的额定电流。

也可根据所控制的电动机最大功率进行选择。

如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。

(4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量：如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。

如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。

直流接触器线圈的额定电压应视控制回路的情况而定。

而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。

电动机控制元器件及电缆的选型如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

怎样选用电线电缆及注意事项⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

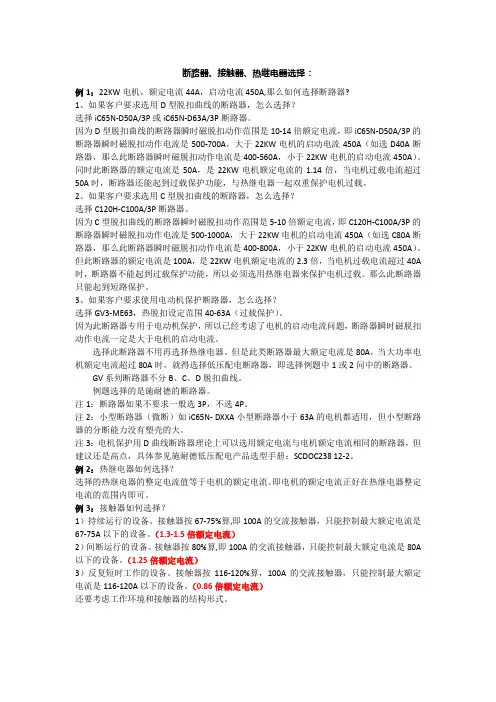

断路器、接触器、热继电器选择：例1：22KW电机，额定电流44A，启动电流450A,那么如何选择断路器?1、如果客户要求选用D型脱扣曲线的断路器，怎么选择？选择iC65N-D50A/3P或iC65N-D63A/3P断路器。

因为D型脱扣曲线的断路器瞬时磁脱扣动作范围是10-14倍额定电流，即iC65N-D50A/3P的断路器瞬时磁脱扣动作电流是500-700A，大于22KW电机的启动电流450A（如选D40A断路器，那么此断路器瞬时磁脱扣动作电流是400-560A，小于22KW电机的启动电流450A）。

同时此断路器的额定电流是50A，是22KW电机额定电流的1.14倍，当电机过载电流超过50A时，断路器还能起到过载保护功能，与热继电器一起双重保护电机过载。

2、如果客户要求选用C型脱扣曲线的断路器，怎么选择？选择C120H-C100A/3P断路器。

因为C型脱扣曲线的断路器瞬时磁脱扣动作范围是5-10倍额定电流，即C120H-C100A/3P的断路器瞬时磁脱扣动作电流是500-1000A，大于22KW电机的启动电流450A（如选C80A断路器，那么此断路器瞬时磁脱扣动作电流是400-800A，小于22KW电机的启动电流450A）。

但此断路器的额定电流是100A，是22KW电机额定电流的2.3倍，当电机过载电流超过40A 时，断路器不能起到过载保护功能，所以必须选用热继电器来保护电机过载。

那么此断路器只能起到短路保护。

3、如果客户要求使用电动机保护断路器，怎么选择？选择GV3-ME63，热脱扣设定范围40-63A（过载保护）。

因为此断路器专用于电动机保护，所以已经考虑了电机的启动电流问题，断路器瞬时磁脱扣动作电流一定是大于电机的启动电流。

选择此断路器不用再选择热继电器。

但是此类断路器最大额定电流是80A，当大功率电机额定电流超过80A时，就得选择低压配电断路器，即选择例题中1或2问中的断路器。

GV系列断路器不分B、C、D脱扣曲线。

接触器的选用1、选型原则：1）持续运行的设备。

接触器按67-75%算,即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。

2）间断运行的设备。

接触器按80%算,即100A的交流接触器，只能控制最大额定电流是80A以下的设备。

3）反复短时工作的设备。

接触器按116-120%算，100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。

还要考虑工作环境和接触器的结构形式。

2、型号举例：3TF55 11-0XM0注：3TF没有什么实际意义。

只是代表了一个系列-3TF标准型接触器3TF52 11-0XM0（3TF）标准型接触器（55）工作电流300A（11）1个常开触点，1个常闭触点（0X）交流线圈（M0）交流50HZ 220V热过载继电器的选用1、选型原则长期稳定工作的电动机可以取过载继电器额定电流的0.95~1.05倍或中间值等于电机的额定电流2、热继电器类型3UA/3RU为双金属片式热过载继电器，3RB20/21/22为电子式过载继电器，额定电流范围：3UA：0.1-400A；3RU：0.11-100A；3RB20/21：0.1-600A 3RB22：0.3-820A，选中间值等于电机的额定电流3、型号举例：3UA6640-3C具体选型过程：因为电动机的额定电流为201A,所以根据选型手册选用额定电流为160-250A的3UA6640-3C热继电器熔断器的选用1、选型原则（1）熔断器的使用场合为照明电路、电动机的保护回路、可控硅原件等，本实验台熔断器需要用来对电动机进行保护，单台直接起动电动机熔体额定电流＝(1.5～2.5)×电动机额定电流。

（2）电网配电一般用刀型触头熔断器；电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器；保护可控硅元件则应选择半导体保护用快速式熔断器。

本实验台对电机进行保护。

（3）熔断器的最大分断能力应大于被保护线路上的最大短路电流。

电机功率如何选空开、接触器和电线呢？根据电动机功率选择空开等保护运行元件并不是按照公式套选的。

而是所选用的元器件要符合安全性、适应性、准确性、通用性。

还要根据电机的运行工作制、周期制、短期制、温升等综合考虑。

空开的额定电压在660v、500v。

异步电机的额定电压是220v/380v。

一、选空开：空气开关的品种、规格很多在选用于电动机的电源的控制就要根据开关的选型采用不同的需用系数。

用Dw型开关的额定电流=需用系数 1.35X电机的额定电流。

用Dz型开关的额定电流=需用系数1.7X电机的额定电流。

在选用时还必须选用“D”系的专用于电机控制用的开关。

选用漏保开关必须选用防冲击型的。

额定电流=需用系数1.5X电机额定电流。

适用于电机50kw以下的电机。

一般在工程中选用漏保作电机控制时用于20kw以下电机。

选用智能剩余电流动作断路器的额定电流=1.25X电机额定电流。

电机采用星三角降压起动时选用空开的额定电流=需用系数(1.2、1.25、1.3之间选用)X电机额定电流。

(DZ系列不适用)电机频繁运行、也是采用星三角降压起动时选用空开的额定电流=需用系数1.7X电机额定电流。

二、选接触器：异步电机一般都用交流型接触器，控制线圈工作电压选用与控制电路的电源电压一致。

小功率电机在4kw以下选用额定电流10A的接触器。

如是频繁起动运行或正转、反转工作，所选用的接触器额定电流应放大一倍选20A的。

小功率电机在5kw到10kw之间选用额定电流20A的接触器。

如是频繁起动运行或正转、反转工作，所选用的接触器额定电流应放大一倍选40A的。

当电机功率在10kw以上采用星三角降压起动时星形起动电流是电机额定电流的1/3，选用星形接触器的额定电流=(0.35到0.5)倍电机额定电流。

两只三角接触器的额定电流=1.7倍的电机额定电流。

如果频繁起动星形接触器额定电流=0.5倍电机额定电流，两只三角接触器额定电流=2倍的电机额定电流。

如何选择交流接触器1．额定电压：铭牌额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器：220V，440V，660V交流接触器：220V，380V，500V如某负载是380V的三相感应电动机，则应选用380V的交流接触器。

2．额定电流：铭牌额定电流是指主触点的额定电流。

通常用的电流等级为：直流接触器：25，40，60，100，150，250，400，600A交流接触器：5，10，20，40，60，100，150，250，400，600A上述电流是指接触器安装在敞开式控制屏上，触点工作不超过额定温升，负载为间断―长期工作制时的电流值。

若超过8小时，必须空载开闭三次以上，以消除表面氧化膜。

如果上述条件改变，就要做相应修正起电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使用当接触器工作于长期工作制，而且通电持续率不超过40%；敞开安装，电流允许提高10~25%；箱柜安装，允许提高5~10%3．线圈的额定电压：通常的电压等级为直流线圈：24，48，220，440V交流线圈：36，127，220，380V（选择时一般交流对交流，直流对直流，但交流负载频繁动作时可采用直流吸引线圈的接触器；直流接触器断开时产生的过电压高达10~20倍，故不宜采用高电压等级，电压太低，接通线圈用的继电器或接触器的联锁触点不可靠）4．操作频率：指每小时接通的次数，交流接触器最高为600次/h，直流接触器可达1200次/h。

5．辅助触头的工作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，一是约定发热电流，一是工作电流。

工作电流有多种，而约定发热电源只有一个。

约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h工作制下，各部件的温升不超过极限值时所能承载的最大电流。

”工作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定。

知道电机功率如何选接触器和电线？给电动机选配接触器和电线一般先从电机铭牌上知道电机的额定电流、转速、工作制等几个电气参数。

然后根据设备的机械特性着手了解是轻载起动还是重载起动、是否周期性正转或反转运行工作、电动机的起动方式、是否需要制动或者调速等有关保障电机正常运行条件才能正确选配电气元器件。

一般小型电机（功率在10KW以下）根据装置布线基本上是采用明暗管线装置。

所选用的导线是塑铜线截面2.5平方毫米。

交流接触器有多种型号可选择。

只要主触头的额定电流在20A即可。

电机功率在3KW以上主触头额定电流20A。

电机功率在1.5KW以上主触头额定电流10A。

电机功率在1.5KW以下主触头额定电流5A。

一般中小型电机（功率在10KW到75KW）根据电机持性需要降压起动。

布线装置采用塑管或铜管。

还有的根据环境因素采用低压电缆布线。

大多数电机采用塑铜线布线时电线截面要求比较严格。

塑铜线截面4平方毫米适用于10KW电机。

塑铜线截面6平方毫米适用于13KW以下电机。

塑铜线截面10平方毫米适用于17KW以下电机。

塑铜线截面16平方毫米适用于22KW以下电机。

塑铜线截面25平方毫米适用于40KW以下电机。

塑铜线截面35平方毫米适用于45KW以下电机。

塑铜线截面50平方毫米适用于50KW以下电机。

塑铜线截面70平方毫米适用于75KW以下电机。

对于交流接触器的选择在＂星三角起动＂中要求也是较严格的。

只要遵守电气要求及选配公式都能使电机正常运行。

在星三角运行的电器元件容量的选择：主接器是0.6到0.58的电动机额定电流。

三角形接触器是0.6到０.58的电动机额定电流。

星形接触器是0.56到0.58的电动机额定电流。

热继电器是0.6到0.8的电动机额定电流。

特例：受电变压器容量满足电动机直接启动全压运行时，接触器主触头额定电流应两倍的电动机额定电流。

如何根据电动机选择断路器及交流接触器和热继电器？得先知道电机的功率，也就是咱常说的多少千瓦的，一般4.5千瓦以下的用（标称铜线）2.5平方的，七千瓦及以下用4平方的，11千瓦及以下用6平方的，15千瓦及以下用10平方的......你得根据电机的功率，算算电缆线的载流量，能否满足，总之，线缆粗点，也别细了。

当你用的线缆截面大于95平方时，宜改用两根小界面的代替。

标称铜导线；1.5平方担10A，2.5平方担16-20A，4平方担25A，6平方担32A，10平方担40-50A，16平方担60A........现在的导线都不是太卡标准，所以选择时，应大一点，电机的电源线一般按20米内算，若是加长，每长10米，在原截面上加0.5平方，若用铝线，应是铜线1.6倍。

断路器根据具体情况来说，起动电流是工作电流的好几倍，一种说法说在启动瞬间(即启动过程的初始时刻)电机的转速为零时,这时的电流值应该是它的堵转电流值。

对最经常使用的Y系列三相异步电动机，在JB/T 10391—2002 《Y系列三相异步电动机》标准中就有明确的规定。

其中5.5kW电机的堵转电流与额定电流之比的规定值如下：同步转速 3000 时，堵转电流与额定电流之比为7.0；同步转速 1500 时，堵转电流与额定电流之比为7.0；同步转速 1000时，堵转电流与额定电流之比为6.5；同步转速 750 时，堵转电流与额定电流之比为6.0。

5.5kW电机功率比较大，功率小些的电动机启动电流和额定电流比值要小些，所以电工教材和很多地方都是说异步电动机启动电流是额定工作电流的4~7倍。

所以要根据实际情况选择。

接触器就比电机最大功率要大，就是说接触器的额定电流要大于电机的最大功率，这些很简单，电器上有标识的。

还有热继电器，这要按电机的额定最大电流选择，电机的最大额定电流，在它的调整范围内就可以，热继电器的动作电流是整定电流（就是你调定的那个数值的）的1倍多，那么你调定的整定电流，就只能小于或等于电机的额定电流，太小了就不能正常工作，若大了，就起不到保护作用了，随着工作积累，经验会越来越多，以上仅供参考！！。

接触器、热继电器、断路器的选型与使用接触器的选型原则1.三相交流系统中一般选用三极接触器，当多级起动或需要同时控制中性线时，则选用四极交流接触器。

2.单相交流和直流系统中则常两极或三极并联使用。

3.一般场合下，选用空气电磁式接触器；易燃易爆场合应选用防爆型及真空接触器等。

4.接触器的额定工作电压、电流、通断能力和耐受过载电流能力应高于主电路的参数。

5.接触器的线圈电压应按选定的控制电路电压确定。

6.辅助触头种类、数量和组合形式一般根据系统要求确定，同时注意辅助触头的通断能力和其它额定参数满足控制回路要求断断路器的选型原则.1.额定工作电压和电流应分别不低于线路、设备的正常工作电压和电流或计算电流；2.长延时脱扣器整定电流应大于或等于线路的计算负载电流，可按计算负载电流的1～1.1倍确定，同时应不大于线路导体长期允许电流的0.8～1倍；3.瞬时或短延时脱扣器的整定电流应大于线路尖峰电流。

配电断路器可按不低于尖峰电流的1.35倍的原则确定，电动机保护电路当动作时间大于0.02S时可按不低于1.35倍起动电流的原则确定，如果动作时间小于0.02S，则应增加为不低于起动电流的1.7～2倍；4.额定短路分断能力和额定短路按通能力应不低于其安装位置上的预期短路电流。

热继电器的选型原则1.通常热继整定电流范围的中间值等于或稍大于电机的额定电流；2.原则上热继电器的额定电流应按电动机的额定电流选择，对于过载能力差的电机，通常热继电器的额定电流为电动机额定电流的60%～80%，并校验动作特性；3.当电机启动时间较长（一般超过5S），就不宜用热继，改用过电流继电器保护；4.对于可逆运行和频繁通断的电机，不宜采用热继保护；5.一般热继有几种安装方式，按实际情况合理选用。

点击下方了解更多获取链接。

电机如何配线?选用断路器,热继电器.让我们一起来了解如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器。

我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格, 我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。

如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

功率配电线电缆计算方法-与断路器、热继电器选择方法功率配电线电缆计算方法与断路器、热继电器选择方法2019.12.4一、电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cos φ是感性负载功率因数，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A （35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A 由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

怎么依据核算电流挑选电动机沟通接触器和断路器及热继电器电动机功率(KW)换算电流（A），这个疑问看到很多兄弟都在问，电工论坛拾掇一份核算供咱们参看，一般状况下，都是知道电动机的功率，而不知道怎么挑选沟通接触器和断路器及热继电器，那么咱们下面就来简略的核算改挑选用多大电流的商品。

首要，咱们要了解咱们的电动机是用在啥场合上的，运用频率高仍是低，假定是运用频率高的状况下，咱们要挑选的断路器、接触器要比运用频率低的商品电流要大，还有国产接触器和进口接触器的挑选也纷歧样的，因为质量纷歧样，挑选商品的时分也纷歧样，这儿咱们举例国产商品来做挑选。

需求抵偿下，电动机小于5KW的状况下都是选用直接建议，大于5KW选用软建议（星三角建议）；电压选用380V核算。

220V电压后边在抵偿说明。

注：此表格5.5KW以下（包含5.5KW）为直启，5.5KW以上为软启或减压建议。

电动机功率核算电流建议选用接触器建议选用断路器建议选用热继电器1.5KW3A12A16A2.2～3.5A2.2KW4.4A18A20A3.2～5A3KW6A25A32A4.5～7.2A4KW8A40A63A6.8～十A5.5KW11A63A80A 十～16A7.5KW15A18A25A十～16A9KW18A25A32A14～22A11KW22A32A50A20～32A15KW30A40A63A28～45A18.5KW37A50A63A28～45A22KW4463A80A40～63A30KW60A80A 十0A40～63A37KW74A95A125A53～85A45KW90A1十A150A75～120A55KW1十A150200A75～120A75KW150A200A225A十0～16090KW180A250A300A200A1十KW220A300A350A300A132KW270A350A400A300A160KW320A400A50 0A400A185KW370A450A630A500A200KW400A500A630A500A有关于一再建议或线路过长的建议拓宽电流20%以保证接触器安全运用，一样断路器和热继电器也拓宽20%电流。

电机回路设计：断路器，接触器，热继电器，三者怎么选型！
电动机是电力作业人员应用最广泛的旋转设备，电动机的运行需要接触器，断路器和热继电器等元器件的配合，才能发挥作用，并能够在电动机异常的时候及时的提供保护，那么电动机的回路设计：断路器，接触器，热继电器，三者怎么样选型呢?今天就重点来看看！
一. 低压电机启动回路用到的主要元件有：开关（断路器）、接触器、热继电器。

二.开关（断路器）选型要点：
1.空气开关额定电压必须大于等于线路额定电压;
2. 空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。

3. 开关的遮断电流（开断能力）大于线路的最大短路电流
空气开关型号中的字母“D”表示动力，字母“C”表示照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器）。

电机回路要选择“D”系列
三.接触器的选型
1. 交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适。

2. 动力回路选择AC3系列
四.热继电器选型
当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。

例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。

五.常用低压电机开关、接触器、热继电器型号配合表如下：。

交流接触器选用的7个基本原则沟通接触器选用有7个原则，如下：1、选择接触器的极数。

2、选择主电路的参数，包括额定工作电压，额定工作电流，额定通断力量和耐受过载力量等。

3、选择合适的掌握电路参数。

4、选择合适的电寿命和使用类别。

5、对于电动机用接触器，要依据电动机运行的状况来分别考虑。

对于单向运行的电动机，例如风机、水泵类负载，可按AC-3类别来选用沟通接触器；对于可逆的电动机，其反向运转、点动和反接制动时接通电流可达8倍额定电流以上，因此要按AC-4类别来选用沟通接触器。

当电动机的功率不大于630kW时，接触器应当能承受8倍额定电流至少运行10s。

选择电动机回路使用的沟通接触器额定电流，有一个阅历公式Ie=(PM×103)/(K×UN)，公式中，PM为电动机的功率，单位是kW；UN 为的额定电压；Ie为沟通接触器的额定电流；K为阅历系数，一般取值为1-1.4。

对于一般的电动机，工作电流均小于额定电流，虽然电动机的起动电流可达额定电流的4-8.4倍，但是时间短，对接触器主触头的烧蚀作用不大，所以选择沟通接触器额定电流的K系数为1.25即可。

例如电动机的功率为30kW，由式Ie=(PM×103)/(K×UN)，有Ie=(30×1000)/(1.25×380)≈63.2A，故取沟通接触器的额定电流为63A。

需要指出的是：接触器的额定通断力量应当高于通断时电路中可能消失的电流值，而接触器耐受过载电流的力量则应当高于电路中可能消失的过载电流值。

由于电路中这些数据均可以通过使用类别和工作制来确定，因此按使用类别和工作制来选用接触器是合理的。

这也是用接触器生产厂家给出的接触器选用表格的依据。

绕线转子异步电动机接通电流及分断电流都是2.5倍额定电流，可选用使用类别为AC-2的沟通接触器。

6、电热设备选用沟通接触器的原则：可按AC-1使用类别来选取，选用接触器时使得接触器的额定电流大于或等于1.2倍电热装置的额定电流即可。

如何选择接触器?电动机如何选择接触器?如何选择交流接触器?交流接触器的选择正确的选择接触器，就是要使所选用的接触器的技术数据满意掌握线路对它提出的要求。

首先应当考虑你的负载类型，是感性负载还是阻性负载。

是短时工作制，还是不间断工作制，还和你启动负载的类型有关，是轻载和重载。

另外考虑所选接触器的品牌。

一般知名品牌的产品质量，各种性能参数都很有保证，那种一般廉价型的一般都达不到所标称的技术参数水平。

我建议假如用知名的品牌负载是电动机的话选大一等级的125A 的。

假如选一般的话选大两个或三个等级的。

频繁启动的应考虑更大。

（1）选择接触器的类型沟通负载应使用沟通接触器，直流负载应使用直流接触器。

假如掌握系统中主要是沟通电动机，而直流电动机或直流负载的容量比较小，也可全用沟通接触器掌握，但是触头的额定电流应适当选择大些。

三相沟通电路中，一般选三极接触器；单相及直流系统中，则常用两极或三极并联。

当沟通接触器用于直流系统时，也可采纳各级串联方式，以提高分断力量。

（2）选择接触器主触头的额定电压和额定电流通常选择接触器触头的额定电压不低于负载回路的额定电压。

主触头的额定电流不低于负载回路的额定电流。

（3）掌握电路、帮助电路参数的确定接触器的线圈电压，应按选定的掌握电路电压确定。

一般状况下多用沟通电掌握，当操作频繁时则选用直流电（220V、l10V两种）掌握。

接触器帮助触头种类及数量一般可在肯定范围内依据系统掌握要求确定其常开、常闭数量及组合形式，同时应留意帮助触头的通断力量。

当触头数量和其它额定参数不能满意系统要求时，可增加接触器或继电器以扩大功能。

一般状况下，回路有1~5个接触器时，掌握电压可采纳380V，当回路超过5个接触器时，掌握电压采纳220V或110V，此时均需加装隔离用的掌握变压器。

（4）动、热稳定校验当线路发生三相短路时，其短路电流不应超过接触器的动、热稳定值；当使用接触器切断短路电流时，还应校验其分断力量。

电机功率与电流关系、电缆选型,接触器,断路器的选择[指点]电机功率与电流关系、电缆选型，接触器，断路器的选择一、功率与电流的关系常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是三角形，我们就说三角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

通过公式的方法算出，结果比较接近。

二、根据电流选电缆工作中怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

例如:要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，可取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择6平方的。

三、如何给电机电机配线，选用断路器，选热继电器,如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器,实用口诀:三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

举例说明:一台三相异步电机，7.5KW，4极(常用一般有2、4、6级，级数不一样，其额定电流也有区别)，其额定电路约为15A 。

1、断路器的选择:一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
