相序继电器工作原理图

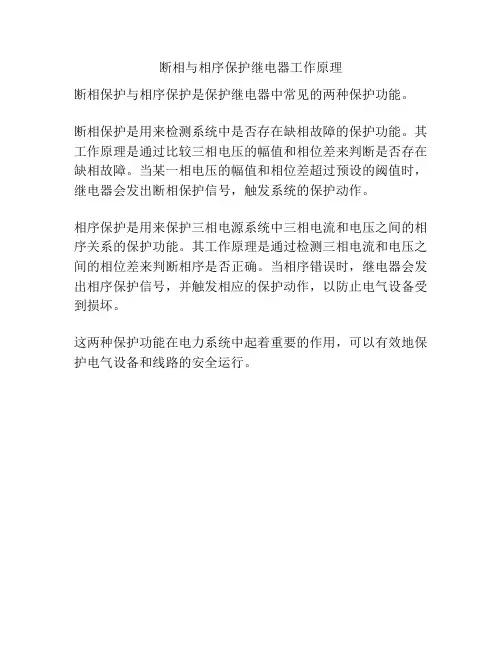

断相与相序保护继电器工作原理
断相保护与相序保护是保护继电器中常见的两种保护功能。

断相保护是用来检测系统中是否存在缺相故障的保护功能。

其工作原理是通过比较三相电压的幅值和相位差来判断是否存在缺相故障。

当某一相电压的幅值和相位差超过预设的阈值时，继电器会发出断相保护信号，触发系统的保护动作。

相序保护是用来保护三相电源系统中三相电流和电压之间的相序关系的保护功能。

其工作原理是通过检测三相电流和电压之间的相位差来判断相序是否正确。

当相序错误时，继电器会发出相序保护信号，并触发相应的保护动作，以防止电气设备受到损坏。

这两种保护功能在电力系统中起着重要的作用，可以有效地保护电气设备和线路的安全运行。

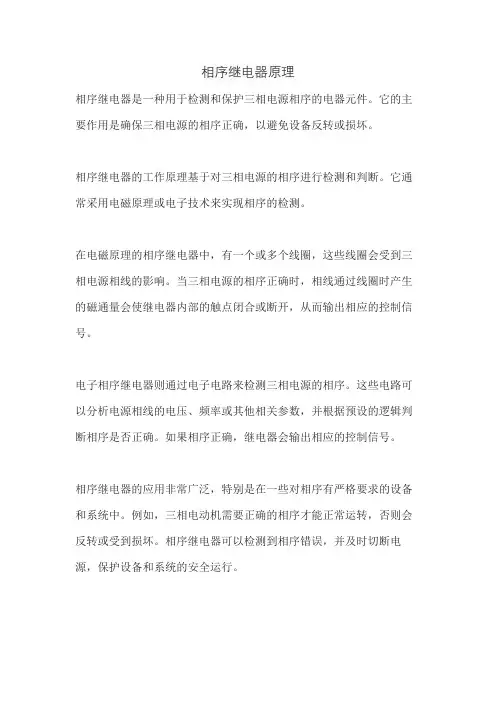

相序继电器原理
相序继电器是一种用于检测和保护三相电源相序的电器元件。

它的主要作用是确保三相电源的相序正确，以避免设备反转或损坏。

相序继电器的工作原理基于对三相电源的相序进行检测和判断。

它通常采用电磁原理或电子技术来实现相序的检测。

在电磁原理的相序继电器中，有一个或多个线圈，这些线圈会受到三相电源相线的影响。

当三相电源的相序正确时，相线通过线圈时产生的磁通量会使继电器内部的触点闭合或断开，从而输出相应的控制信号。

电子相序继电器则通过电子电路来检测三相电源的相序。

这些电路可以分析电源相线的电压、频率或其他相关参数，并根据预设的逻辑判断相序是否正确。

如果相序正确，继电器会输出相应的控制信号。

相序继电器的应用非常广泛，特别是在一些对相序有严格要求的设备和系统中。

例如，三相电动机需要正确的相序才能正常运转，否则会反转或受到损坏。

相序继电器可以检测到相序错误，并及时切断电源，保护设备和系统的安全运行。

此外，相序继电器还可以用于电梯、起重机、空调系统等领域，以确保设备的正常运行和操作安全。

在工业自动化系统中，相序继电器也常被用于检测和保护三相电源的相序，避免因相序错误导致的设备故障和生产中断。

总的来说，相序继电器通过检测三相电源的相序，提供了一种简单而有效的保护机制，确保设备和系统在正确的相序下运行，减少了故障和损坏的风险。

它是电力系统和工业控制中不可或缺的一部分，对于保障设备的可靠性和安全性具有重要意义。

相序继电器工作原理
相序继电器是一种用于保护电力系统中的三相电机或负载设备的电气装置。

其工作原理是通过检测电力系统中相序的正确与否，从而控制继电器的动作。

在正常情况下，三相电力系统中的A、B、C三相电压的相位
和幅值应该是平衡和对称的。

相序继电器通过监测这三相电压的相位差和幅值之间的差异，来判断电力系统是否存在相序错误。

相序继电器通常由一个相序检测装置和一个动作装置组成。

相序检测装置通常由一个微处理器或数字电路组成，负责实时监测电力系统中的三相电压。

它会对三相电压进行采样，并对采样数据进行处理，计算出相位差和幅值之间的差异。

当相序检测装置检测到电力系统中的相序错误时，它会向动作装置发送信号。

动作装置通常由一个电磁继电器或电力触发装置组成，负责切断相序错误的电源供应，从而保护电机或负载设备。

具体地说，当相序检测装置检测到电力系统中的相序错误时，它会向动作装置发送一个触发信号。

动作装置收到触发信号后，会切断相序错误的电源供应，并将相序错误信号传递给控制系统或报警系统，以便进一步的处理或通知。

总结来说，相序继电器的工作原理是通过监测电力系统中的三相电压的相位差和幅值之间的差异，来判断电力系统是否存在
相序错误，并通过动作装置切断相序错误的电源供应，以保护电机或负载设备的正常运行。

继电器工作原理图
继电器是一种电控电器，它通过电磁吸引力来控制开关的通断，广泛应用于电力系统、自动控制系统、通信系统等领域。

继电器的
工作原理图如下所示：
1. 电磁铁部分，继电器的核心部分是电磁铁，它由铁芯和线圈
组成。

当通过线圈通电时，产生的电磁力会使铁芯磁化，吸引或释
放触点，从而实现继电器的通断控制。

2. 触点部分，继电器的触点通常分为常开触点和常闭触点。

当
继电器通电时，常开触点闭合，常闭触点断开；当继电器断电时，
常开触点断开，常闭触点闭合。

通过这种开闭状态的切换，实现了
电路的通断控制。

3. 弹簧部分，继电器中还配备有弹簧，它的作用是在电磁铁断
电后，恢复触点原来的状态，保证继电器的正常工作。

继电器的工作原理图清晰地展示了其内部结构和工作原理，通
过电磁铁的磁化和触点的开闭，实现了电路的控制。

在实际应用中，继电器可以根据需要配备不同类型的触点和线圈，以满足不同的控
制要求。

同时，继电器还具有可靠性高、寿命长、体积小等优点，
因此在工业自动化控制中得到了广泛的应用。

总的来说，继电器作为一种重要的电控电器，其工作原理图清
晰地展现了其内部结构和工作原理。

通过电磁铁的磁化和触点的开闭，实现了电路的控制，具有可靠性高、寿命长、体积小等优点，
在电力系统、自动控制系统、通信系统等领域有着广泛的应用前景。

相序继电器工作原理相序继电器是一种用于保护三相电动机的重要装置，它能够监测电源的相序和相位，一旦检测到异常情况，就会切断电源，避免对电动机的损坏。

那么，相序继电器是如何工作的呢？接下来，我们将详细介绍相序继电器的工作原理。

首先，相序继电器通过三个电压绕组和一个电流绕组来实现对电源相序和相位的监测。

当电源的相序和相位正常时，三个电压绕组所得到的电压信号是对称的，而电流绕组所得到的电流信号也是相互平衡的。

这时，相序继电器处于正常工作状态，电源能够正常供电给电动机。

其次，当电源的相序或相位发生异常时，就会导致电压和电流信号的不平衡。

例如，如果A相和B相的相序颠倒，那么相序继电器所得到的电压信号就会发生变化，同时电流信号也会失去平衡。

这时，相序继电器就会判断电源异常，并立即切断电源，以保护电动机不受损坏。

另外，相序继电器还可以通过控制继电器或断路器来实现对电源的切断。

一旦相序继电器检测到电源异常，它就会向控制继电器或断路器发送信号，要求立即切断电源。

这种自动切断的机制能够在电源异常时快速、可靠地保护电动机，避免因异常电源而引起的损坏。

总的来说，相序继电器通过监测电源的相序和相位，实现了对电动机的保护。

它能够快速、准确地判断电源的工作状态，一旦发现异常就能及时切断电源，保护电动机不受损坏。

因此，在实际的电气控制系统中，相序继电器起着非常重要的作用，它是电动机保护系统中不可或缺的一部分。

总结一下，相序继电器的工作原理主要包括对电源相序和相位的监测，以及对电源异常情况的判断和处理。

通过这些工作原理，相序继电器能够有效地保护电动机，确保电源的稳定供电。

相序继电器的应用不仅提高了电动机的可靠性和安全性，也为工业生产提供了重要的保障。

断相与相序保护继电器工作原理及接线图解电气自动化控制网断相与相序保护继电器是一种用于工业自动化控制三相电路中的器件。

这种断相与相序保护继电器，内部安装三根相线的取样电路，特别是一些要求不可随便调相的行车或者机床正反转中。

这种结构的保护器，在三相交流电路中作过欠压、断相保护及不可逆转传动设备中作相序保护，具有性能可靠，适用范围广，使用方便等特点。

该系列保护器按图接入电源控制回路，即能起到保护作用，当正常运行的三相电路中，任何一相熔断器开路或者是低压供电线路有断相时，内部的继电器受控于集成电路芯片输出信号，可以迅速的动作，控制交流接触器的线圈，将交流接触器的触头切断，这样就使主电路的3×380V电源没有电源到达被控制的负载电机上，从而达到交流接触器主触头动作,对负载进行断相保护。

其实，这种断相与相序保护继电器它是集成了相序保护，通过继电器来扩大控制交流接触器线圈的一种装置，出厂设计有状态指示灯，一般指示灯亮则说明它工作正常，如果指示灯不亮，则说明断相了或者说的相序出现问题了。

⚡断相保护接线时注意，一般交流电的三根相线分为L1、L2、L3，需要将它们分别接到断相与相序继电器的1、2、3接线端中，如果初次接线，它的指示灯不亮，可以将三相电源端之间任意一相对调一下即可，当接线正确，指示灯常亮。

如果正常使用时，出现断相或者是有一相的线电压< 85%的问题时，保护器是要可靠动作的，动作时间< 2 s。

这种相序保护器还可以鉴别三相电压不平衡，如果三相电源中任意一相电压与另两相电压之间的不对称度满足下式时，保护器可靠动作，动作时间< 2s。

这种断相与相序继电器的输出有5、6、7、8四个接线端子，5、6为一组常开触点，7、8为一组常闭触点，一般都使用5、6接线端子为控制交流接触器的线圈用，而它的7、8一般作为故障报警的喇叭控制使用，只是一种提示音给人们的提示。

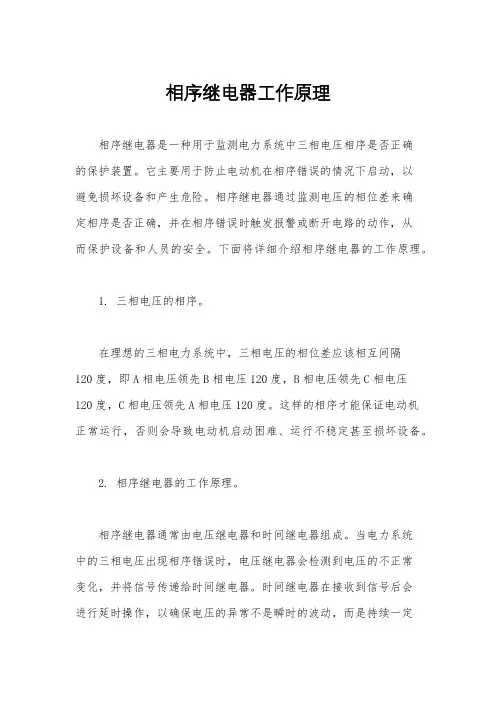

相序继电器工作原理相序继电器是一种用于监测电力系统中三相电压相序是否正确的保护装置。

它主要用于防止电动机在相序错误的情况下启动，以避免损坏设备和产生危险。

相序继电器通过监测电压的相位差来确定相序是否正确，并在相序错误时触发报警或断开电路的动作，从而保护设备和人员的安全。

下面将详细介绍相序继电器的工作原理。

1. 三相电压的相序。

在理想的三相电力系统中，三相电压的相位差应该相互间隔120度，即A相电压领先B相电压120度，B相电压领先C相电压120度，C相电压领先A相电压120度。

这样的相序才能保证电动机正常运行，否则会导致电动机启动困难、运行不稳定甚至损坏设备。

2. 相序继电器的工作原理。

相序继电器通常由电压继电器和时间继电器组成。

当电力系统中的三相电压出现相序错误时，电压继电器会检测到电压的不正常变化，并将信号传递给时间继电器。

时间继电器在接收到信号后会进行延时操作，以确保电压的异常不是瞬时的波动，而是持续一定时间的相序错误。

一旦确认电压的相序错误持续时间超过设定值，时间继电器将触发报警或断开电路的动作，从而保护设备和人员的安全。

3. 电压继电器的工作原理。

电压继电器通常采用电压变压器和比较器电路来检测三相电压的相位差。

电压变压器将三相电压信号变换成对应的低压信号，并输入比较器电路进行比较。

比较器电路会将三相电压的相位差与设定的阈值进行比较，一旦相位差超出阈值范围，比较器电路将输出异常信号，通知时间继电器进行进一步处理。

4. 时间继电器的工作原理。

时间继电器通常采用延时元件和触发电路来实现对电压异常持续时间的监测和控制。

延时元件可以是电容、电感或者集成电路中的计时器，用来延迟触发电路的动作时间。

触发电路根据延时元件的状态来判断是否触发报警或断开电路的动作，以保护设备和人员的安全。

5. 相序继电器的应用。

相序继电器广泛应用于电力系统中的电动机保护装置中，特别是对于需要频繁启动和运行的电动机，如空调压缩机、泵和风机等。

高精度：采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示
，保证全球通用（不能使用于变频器输出回路）。

使断相与相序继电器的规格大为减少，高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、
相序保护器原理图
相序监测：当断相与相序继电器通电时，如果相序正确并且所有三相带电，继电器吸合。

过欠压保护器原理
过欠压保护器原理图
A：“过压”字符闪烁B：“过压”字符长亮C/D：“欠压”字符闪烁E：“欠压”字符长亮
过压和欠压检测：在正常工作条件下，断相与相序继电器通电，如果三个线电压中其中有一个线电压超出监测范围，输出继电器延时释放，显示过压或欠压故障信息。

延时期间，故障信息闪烁；输出继电器释放后，故障信息长亮。

当电压返回额定值，继电器根据滞后值10V重新吸合并且过压或欠压故障信息消失。

设置按键可以进0.1s到25s的可延时调整。

为了检测过压或欠压的持续时间必须大于测量周期(80ms)。

缺相保护器原理
缺相保护器原理图
缺相检测：当缺相故障时，继电器断电。

正常工作（无故障）时继电器吸合。

当缺相时立即断电。

电压不平衡保护器原理图
A、B、C：“不平衡”字符闪烁D：“不平衡”字符长亮
不平衡检测：在正常工作条件下，输出继电器吸合。

当出现不平衡故障时，经过设定的延时动作时间。

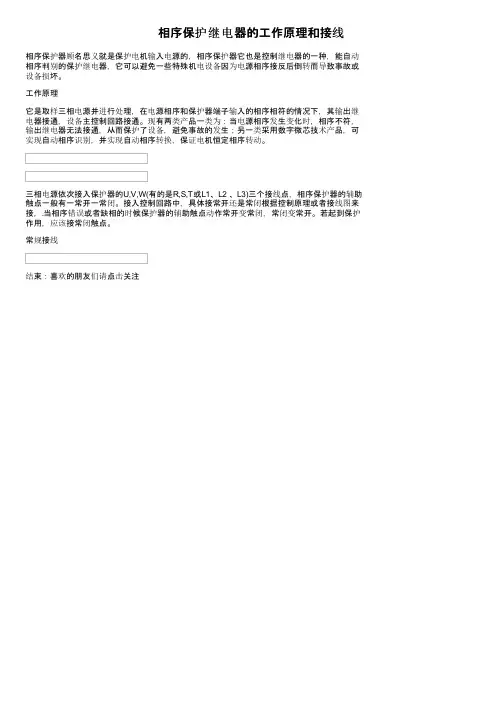

相序保护继电器的工作原理和接线
相序保护器顾名思义就是保护电机输入电源的，相序保护器它也是控制继电器的一种，能自动相序判别的保护继电器，它可以避免一些特殊机电设备因为电源相序接反后倒转而导致事故或设备损坏。

工作原理
它是取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。

现有两类产品一类为：当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生；另一类采用数字微芯技术产品，可实现自动相序识别，并实现自动相序转换，保证电机恒定相序转动。

三相电源依次接入保护器的U,V,W(有的是R,S,T或L1、L2 、L3)三个接线点，相序保护器的辅助触点一般有一常开一常闭。

接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，.当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。

若起到保护作用，应该接常闭触点。

常规接线
结束：喜欢的朋友们请点击关注。

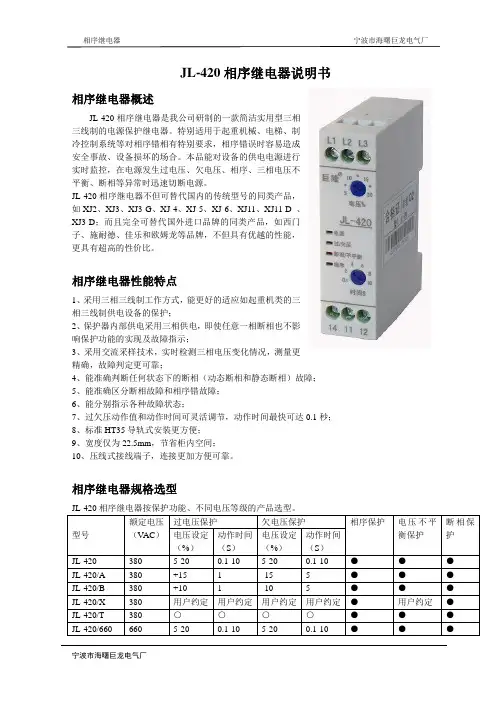

JL-420相序继电器说明书相序继电器概述JL-420相序继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。

特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。

本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。

JL-420相序继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

相序继电器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。

相序继电器规格选型●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的相序继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420相序继电器。

如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T相序继电器。

相序继电器功能介绍过压和欠压保护：过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。

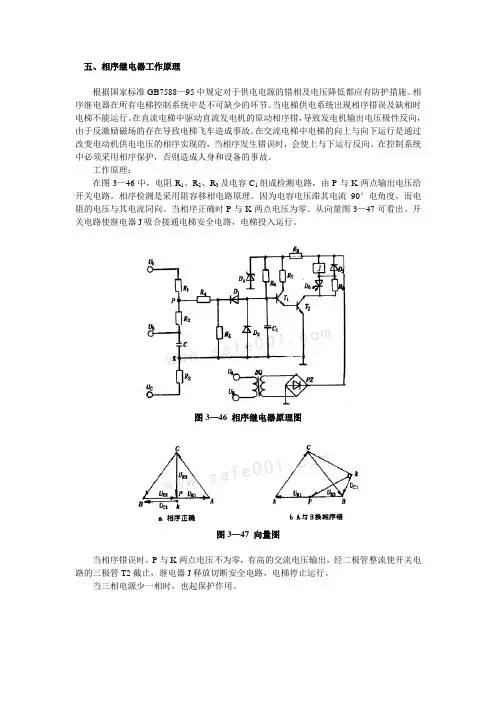

五、相序继电器工作原理
根据国家标准GB7588—95中规定对于供电电源的错相及电压降低都应有防护措施。

相序继电器在所有电梯控制系统中是不可缺少的环节。

当电梯供电系统出现相序错误及缺相时电梯不能运行。

在直流电梯中驱动直流发电机的原动相序错，导致发电机输出电压极性反向，由于反激励磁场的存在导致电梯飞车造成事故。

在交流电梯中电梯的向上与向下运行是通过改变电动机供电电压的相序实现的，当相序发生错误时，会使上与下运行反向。

在控制系统中必须采用相序保护，否则造成人身和设备的事故。

工作原理：
在图3—46中，电阻R1、R2、R3及电容C1组成检测电路，由P与K两点输出电压给开关电路。

相序检测是采用阻容移相电路原理。

因为电容电压滞其电流90°电角度，而电阻的电压与其电流同向。

当相序正确时P与K两点电压为零。

从向量图3—47可看出。

开关电路使继电器J吸合接通电梯安全电路，电梯投入运行。

图3—46 相序继电器原理图
图3—47 向量图
当相序错误时，P与K两点电压不为零，有高的交流电压输出，经二极管整流使开关电路的三极管T2截止，继电器J释放切断安全电路，电梯停止运行。

当三相电源少一相时，也起保护作用。

继电器的构造和工作原理及应用电路继电器是一种用电流控制的开关装置。

是各种自动控制电路中必不可少的执行器件。

在这一节中，我们将介绍继电器的构造和工作原理，并用继电器制作延时开关电路。

一、继电器简介（一）继电器的构造和工作原理电磁继电器是一种常见的继电器，其中4098型超小型继电器使用最为广泛。

图3－24是这种继电器的结构示意图图3—24 4098型继电器继电器的工作原理是，当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点1、2断开，1、3接通。

当线圈断电后，弹簧使簧片复位，使触点1、2接通，1、3断开。

我们只要把需要控制的电路接在触点1、2间（1、2称为常闭触点）或触点1、3间（称为常开触点），就可以利用继电器达到某种控制的目的。

4098型继电器线圈的工作电压有3伏、6伏、９伏、12伏等多种规格。

吸合时线圈中通过的电流约为50毫安左右，触点间允许通过的电流可达1安培（250伏）。

（二）继电器的检测1.可用万用表欧姆档R×100档测量继电器线圈的电阻。

4098（6V）继电器线圈的电阻约为100欧姆左右。

如电阻无限大，说明线圈已断路，若电阻为零，则说明线圈短路，均不可使用。

2．将线圈引脚4、5两端加上直流电压。

逐渐升高电压，当听到“塔”的一声，衔铁吸合时电压值为继电器吸合电压。

此电压值应小于工作电压值。

继电器吸合后，再逐渐降低电压，再听到“咯”的一声释放衔铁时，衔铁复位；一般释放电压应为吸合电压的1／3左右，否则继电器工作将不可靠。

第二项检测，可在老师辅导下去做。

二、延时开关电路的制作延时开关电路如图3—25。

图３—２5 延时开关电路（一）工作原理将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。

同时电源对电容器C充电。

当K1断开后由于C已被充电，它将通过R 和V1V2放电，从而维持三极管继续导通，继电器仍然吸合。

经过一段时间的放电，C两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。

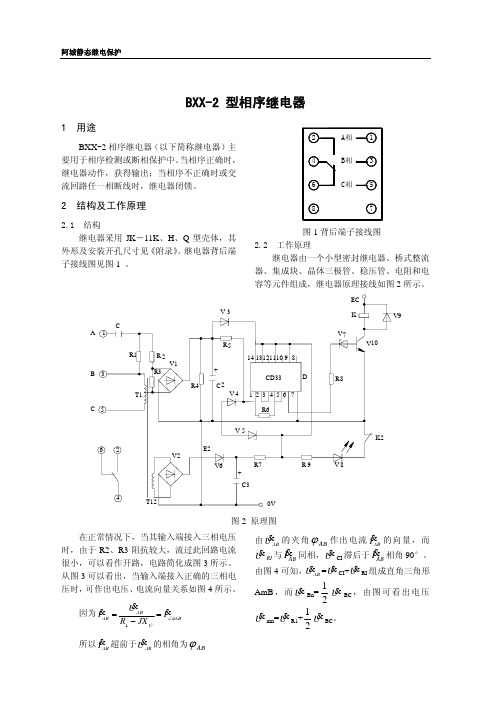

阿城静态继电保护BXX-2 型相序继电器1 用途BXX-2相序继电器（以下简称继电器）主要用于相序检测或断相保护中。

当相序正确时，继电器动作，获得输出；当相序不正确时或交流回路任一相断线时，继电器闭锁。

2 结构及工作原理2.1 结构其它继电器mnC 1A BC图3图4 电压、电流向量图因此，当改变电容C1和电阻R1的数值时，顶点m 总是在一个半圆的圆周上移动，总可以选择合适的C1、R1使其U&mn 很小，甚至接近零。

当相序不正确时，如ACB ，作其向量如图5所示。

AB I &超前U AB 为φAB 角，U &RI 与AB I &同相，I &C1滞后AB I &相角90°，此时得U &AB =U &C1+U &R1组成直角三角形AmB ，而U &Bn = 21U &BC ，因此，在相同参数C 1，R 1情况下，由于相序错相，从图5可以看出电压U &mn很大。

当接上负载时，由于R2、R3回路并联在回路m-n 上，其电压大小决定U &mn 大小，当相序正确时，从图4可看出其值U&mn 很小，经分压后R3两端电压更小，此电压经整流后为低电平，并送到施密特触发器输入端，再经反相器其输出为高电平，三极管V10导通，继电器K 动作。

mn U BC图5 错相时电压电流向量图当相序错相时，此时U&mn 值很大，经分压后R3两端电压值也大，此电压经整流后为高电平，经施密特触发器反相后其输出为低电平，三极管V10截止，继电器闭锁。

3 技术数据3.1 额定值继电器额定线电压380V ，额定频率50Hz 。

3.2 电压波动 继电器电压允许波动范围为80%~110%额定值。

3.3 相序判断当相序正确时，继电器动作，当相序不正确时，继电器闭锁，当三相中任一相断相时继电器闭锁，发光二极管灯亮。

3.4 功率消耗三相总功率消耗不大于4V A 。

相序保护继电器工作原理
相序保护继电器可以防止三相电源的相序错误以及低电压条件下的相序问题。

其工作原理是通过测量三相电源的相序来检测是否发生了相序错误，从而触发相应的保护机制。

当三相电源相序正常时，相序保护继电器不会进行任何操作。

但是一旦出现相序错误，继电器则会自动将电路断开，以保护电气设备免受过电压或过电流等损害。

此外，在低电压情况下，相序保护继电器可以检测三相电源是否正常，并在电源电压恢复正常后自动恢复电路。

这样可以有效避免设备因低电压造成的故障和损坏。

总之，相序保护继电器是一种十分重要的电气保护装置，能够有效保护电气设备免受相序错误和低电压问题的影响。

相序继电器作业原理
相序继电器的作业原理和效果：
相序继电器作业原理：由运放器构成的一个相序比照器，比照电压幅值、频率凹凸和相位。

假定条件附合拓宽器导通，假定有一个条件不附合拓宽器闭合。

相序维护用相序继电器：
相序维护可选用相序继电器，当电路中相序与指定相序不符时，相序继电器将触主张作，堵截操控电路的电源然后到达堵截电动机电源、维护电动机的意图。

通常状况下，电动机作业的接线次第是有规矩的，假定因为某种要素，致使相序发作失调，电动机将无法正常作业乃至损坏。

相序维护便是为了避免这类事端发作。
