扣件式钢管脚手架在模板支撑中

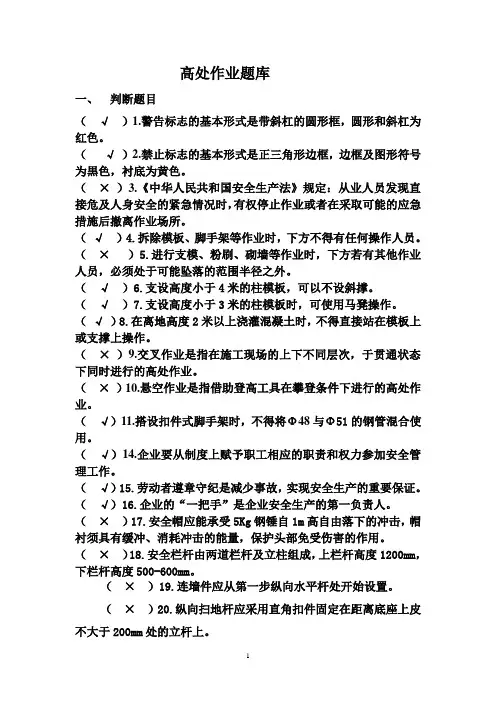

高处作业题库一、判断题目（√）1.警告标志的基本形式是带斜杠的圆形框，圆形和斜杠为红色。

（√）2.禁止标志的基本形式是正三角形边框，边框及图形符号为黒色，衬底为黄色。

（×）3.《中华人民共和国安全生产法》规定：从业人员发现直接危及人身安全的紧急情况时，有权停止作业或者在采取可能的应急措施后撤离作业场所。

（√）4.拆除模板、脚手架等作业时，下方不得有任何操作人员。

（×）5.进行支模、粉刷、砌墙等作业时，下方若有其他作业人员，必须处于可能坠落的范围半径之外。

（√）6.支设高度小于4米的柱模板，可以不设斜撑。

（√）7.支设高度小于3米的柱模板时，可使用马凳操作。

（√）8.在离地高度2米以上浇灌混凝土时，不得直接站在模板上或支撑上操作。

（×）9.交叉作业是指在施工现场的上下不同层次，于贯通状态下同时进行的高处作业。

（×）10.悬空作业是指借助登高工具在攀登条件下进行的高处作业。

（√）11.搭设扣件式脚手架时，不得将Φ48与Φ51的钢管混合使用。

（√）14.企业要从制度上赋予职工相应的职责和权力参加安全管理工作。

（√）15.劳动者遵章守纪是减少事故，实现安全生产的重要保证。

（√）16.企业的“一把手”是企业安全生产的第一负责人。

（×）17.安全帽应能承受5Kg钢锤自1m高自由落下的冲击，帽衬须具有缓冲、消耗冲击的能量，保护头部免受伤害的作用。

（×）18.安全栏杆由两道栏杆及立柱组成，上栏杆高度1200mm，下栏杆高度500-600mm。

（×）19.连墙件应从第一步纵向水平杆处开始设置。

（×）20.纵向扫地杆应采用直角扣件固定在距离底座上皮不大于200mm处的立杆上。

（×）21.脚手架旁有开挖的沟槽时，应控制外立杆距沟槽边的距离，当架高在50m以上时，不小于2.8m。

（√）22.高度超过24m的双排脚手架，必须采用刚性连墙件。

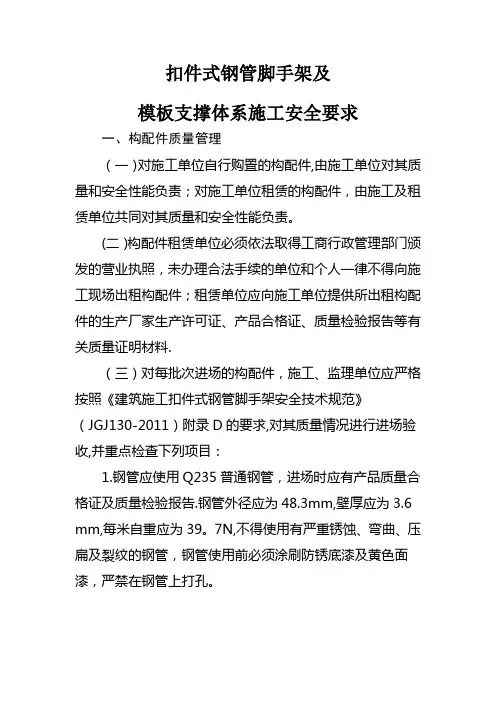

扣件式钢管脚手架及模板支撑体系施工安全要求一、构配件质量管理（一）对施工单位自行购置的构配件,由施工单位对其质量和安全性能负责；对施工单位租赁的构配件，由施工及租赁单位共同对其质量和安全性能负责。

(二）构配件租赁单位必须依法取得工商行政管理部门颁发的营业执照，未办理合法手续的单位和个人一律不得向施工现场出租构配件；租赁单位应向施工单位提供所出租构配件的生产厂家生产许可证、产品合格证、质量检验报告等有关质量证明材料.（三）对每批次进场的构配件，施工、监理单位应严格按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）附录D的要求,对其质量情况进行进场验收,并重点检查下列项目：1.钢管应使用Q235普通钢管，进场时应有产品质量合格证及质量检验报告.钢管外径应为48.3mm,壁厚应为3.6 mm,每米自重应为39。

7N,不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管，钢管使用前必须涂刷防锈底漆及黄色面漆，严禁在钢管上打孔。

2。

扣件应采用可锻铸铁或铸钢制作，进场时应有产品质量合格证及质量检验报告，并应按规定对其力学性能进行抽样复试.直角扣件重量不得小于13。

2N/个，旋转扣件重量不得小于14.6N/个,对接扣件重量不得小于18。

4N/个，扣件在使用前表面应进行防锈处理，并应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用，扣件在螺栓拧紧力矩达到65N·m时，不得破坏。

3。

可调托撑受压承载力设计值不应小于40KN，进场时应有产品质量合格证及质量检验报告。

螺杆外径不应小于36mm，螺母厚度不应小于30mm，支托板厚不应小于5mm，长宽不应小于100×100mm，螺杆与支托焊接应牢固，焊缝高度不得小于6mm，支托板、螺母有裂缝的严禁使用。

（四）构配件使用过程中,施工及租赁单位应严格维护保养及报废制度,应及时对构配件进行防锈、除锈、更换破损零部件等维护保养，对有严重锈蚀、变形、出现裂纹及其它不符合标准情况的构配件必须作废处理，严禁继续使用。

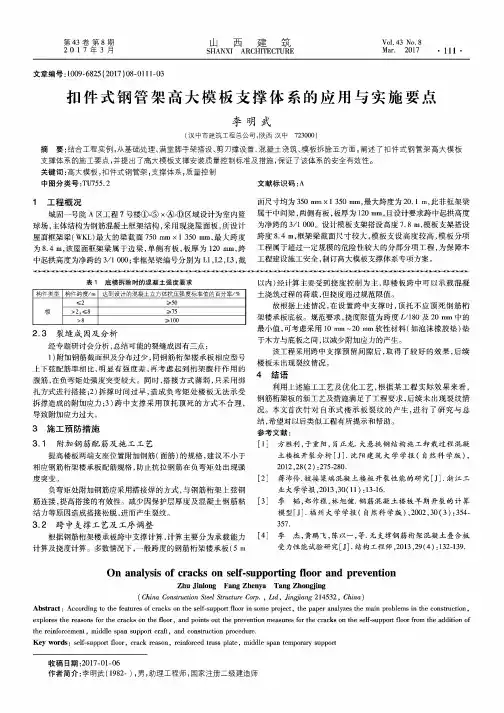

第43卷第8期 山西建筑Vol.43No.82 0 1 7 年3 月SHANXI ARCHITECTURE Mar.2017 •111 •文章编号：1009-6825 (2017) 08-0111-03扣件式钢管架高大模板支撑体系的应用与实施要点李明武(汉中市建筑工程总公司，陕西汉中723000)摘要:结合工程实例，从基础处理、满堂脚手架搭设、剪刀撑设置、混凝土浇筑、模板拆除五方面，阐述了扣件式钢管架高大模板 支撑体系的施工要点,并提出了高大模板支撑安装质量控制标准及措施，保证了该体系的安全有效性。

关键词:高大模板,扣件式钢管架，支撑体系，质量控制中图分类号:T U755.2 文献标识码:A1工程概况城固一号院A区工程7号楼①-⑤x®-⑬区域设计为室内篮球场，主体结构为钢筋混凝土框架结构，采用现浇屋面板,所设计屋面框架梁（W K L)最大的梁截面750 m m x l 350 m m,最大跨度为8.4 m,该屋面框架梁属于边梁，单侧有板，板厚为120 m m,跨中起拱高度为净跨的3/1 000;非框架梁编号分别为L I，L2，L3，截表1底模拆除时的混凝土强度要求构件类型构件跨度/m达到设计的混凝土立方体抗压强度标准值的百分率/%板<15=50 >2,^85=75 >8為1002.3裂缝成因及分析经专题研讨会分析，总结可能的裂缝成因有三点：1)附加钢筋截面积及分布过少，同钢筋桁架楼承板相应型号 上下弦配筋率相比，明显有强度差，再考虑起到桁架腹杆作用的 腹筋，在负弯矩处强度突变较大。

同时，搭接方式薄弱，只采用绑 扎方式进行搭接;2)拆撑时间过早，造成负弯矩处楼板无法承受 拆撑造成的附加应力;3)跨中支撑采用顶托顶死的方式不合理，导致附加应力过大。

3施工预防措施3.1 附加钢筋配筋及施工工艺提高楼板两端支座位置附加钢筋（面筋）的规格，建议不小于 相应钢筋桁架楼承板配筋规格，防止抗拉钢筋在负弯矩处出现强 度突变。

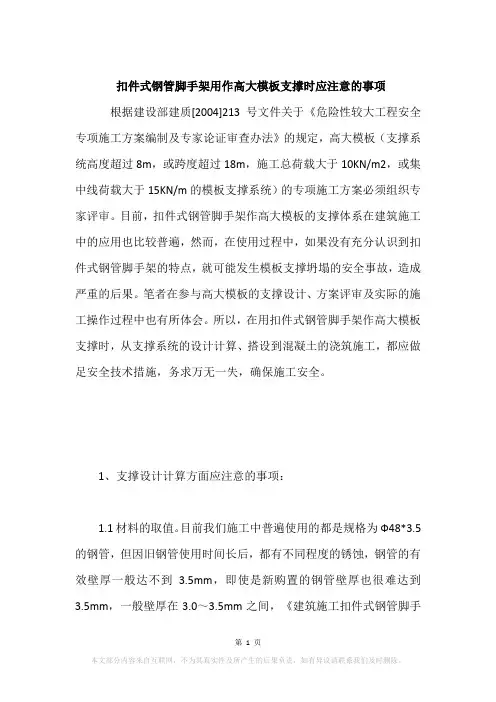

扣件式钢管脚手架用作高大模板支撑时应注意的事项根据建设部建质[2004]213号文件关于《危险性较大工程安全专项施工方案编制及专家论证审查办法》的规定，高大模板（支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10KN/m2，或集中线荷载大于15KN/m的模板支撑系统）的专项施工方案必须组织专家评审。

目前，扣件式钢管脚手架作高大模板的支撑体系在建筑施工中的应用也比较普遍，然而，在使用过程中，如果没有充分认识到扣件式钢管脚手架的特点，就可能发生模板支撑坍塌的安全事故，造成严重的后果。

笔者在参与高大模板的支撑设计、方案评审及实际的施工操作过程中也有所体会。

所以，在用扣件式钢管脚手架作高大模板支撑时，从支撑系统的设计计算、搭设到混凝土的浇筑施工，都应做足安全技术措施，务求万无一失，确保施工安全。

1、支撑设计计算方面应注意的事项：1.1材料的取值。

目前我们施工中普遍使用的都是规格为Ф48*3.5的钢管，但因旧钢管使用时间长后，都有不同程度的锈蚀，钢管的有效壁厚一般达不到 3.5mm，即使是新购置的钢管壁厚也很难达到3.5mm，一般壁厚在3.0～3.5mm之间，《建筑施工扣件式钢管脚手架安全技术规范》（下称《规范》）8.1.2规定，壁厚小于3.0mm及锈蚀深度超过0.5mm的钢管是禁止使用的，在施工过程中也还有一些不可预见的因素，因此，为使模板支撑的设计做到安全合理，在计算取值时，钢管的壁厚取3.0mm较为合适。

1.2立杆间距及水平纵横拉杆步距的设置，一方面要满足立杆的承载力及支撑整体稳定性的要求，另一方面，也要考虑施工时便于工人攀爬操作。

立杆间距过小、水平拉杆步距过大或立杆间距过大、水平拉杆步距过小均不便于施工操作。

1.3支撑系统的支承面应进行承载力的验算。

同时，支撑立杆下还应垫钢板或5cm厚的木板，避免局部立杆下沉变形造成支撑系统整体坍塌。

1.4除应对支撑系统的强度、刚度、稳定性进行验算外，还应对模板的底板、托梁的强度和刚度进行验算，以保证模板及支撑系统的整体安全。

模板支撑架施工控制要点一、模板支撑架介绍模板支撑系统是伴随着建筑施工的要求而产生并发展的，是施工作业中必不可少的手段和设备。

1、扣件式钢管支撑体系不安全:立杆与横杆采用扣件连接，立杆采用一字扣件连接，稳定性差不环保：主龙骨多为100x100木方，木材投入量大老旧率高：已在市场流通多年，腐蚀严重，壁厚普遍小于3mm功效低:搭拆过程中需要拆装扣件，搭拆速度慢损耗高：连接扣件与钢管分开,扣件丢损率高不灵活：立杆高度受市场钢管长度限制，高度模数组合不灵活2、碗扣式钢管支撑体系碗扣式支架是是由铁道部专业设计院研究设计,1984年通过部级鉴定，是多年来建筑行业使用较为广泛的一种支撑架系统•该支架设计了带齿碗扣接头，不仅拼拆迅速省力，而且结构简单，受力稳定可靠，避免了螺栓作业，不易丢失零散配件，使用安全，方便经济。

碗扣架为工具式脚手架,对工人技术要求不高，减少了人为因素对搭设质量的影响；但受产品模数的限制，其通用性差，配件易损坏且不便修理。

并且市场的碗口架缺乏配套斜杆等专用配件，大多需要与钢管扣件架组合使用，降低了其实际承载力。

3、门式架钢管支撑体系门式架在我国南方地区多有应用。

门式脚手架属于标准定型组件,搭设操作简便，工效高，其所用的交叉斜杆截面尺寸小，经济性好。

但作为工具式定型产品同样存在通用性问题，且由于其立杆大多为042.0钢管，其专用扣件市场供应不足。

4、盘扣式钢管支撑体系1、立杆的原材料升级，材质为Q345，表面作热浸镀锌处理，承载能力高;2、节点连接可靠，立杆与水平杆为轴心连接，配套斜杆连接，提高了架体的抗侧向力稳定性；点这免费下载施工技术资料3、杆件的系列化、标准化设计，适应各种结构和空间的组架，搭配灵活，由于有斜杆的连接，还可搭设悬挑结构、跨空结构等；4、与其他支撑系统相比，在同等荷载情况下，材料可以节省1/3-1/2,产品寿命达15年。

5、承插型键槽式钢管支架承插型键槽式钢管支架是针对高层钢筋砼结构施工特点进行设计的，是一种使用操作简易、成本低廉、安全可靠的建筑模板支撑体系,没有易损配件，耐用性好，能够起到加快模板周转，节省投入、降低人工成本、缩短工期的效果.6、台模台模又称飞模，是现浇钢筋混凝土楼板的一种大型工具式模板。

施工现场脚手架模板支撑架验收标准北京市社会管理职业学院项目监理部脚手架、模板架验收标准编写:张加平一、常用脚手架种类1、扣件式钢管脚手架2、悬挑式脚手架3、附着式升降脚手架4、门式钢管脚手架5、碗扣式钢管脚手架6、承插型盘扣式钢管脚手架7、满堂脚手架二、依据规范1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20112、《建筑施工碗口式钢管脚手架安全技术规范》JGJ166—20083、《钢管脚手架、模板支架安全选用技术规程》DB11/T583-20154、《危险性较大的分部分项工程安全管理办法》【2009】87、《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010 56、《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231—20107、《建筑施工工具式脚手架安全技术规范》JGJ202-20108、《建筑施工模板安全技术规范》JGJ162—20089、《直缝电焊钢管》GB/T13793中的Q235普通钢管10、《直缝电焊钢管》GB/T13793中的Q235A普通钢管11、《可锻铸铁件》GB944012、《钢管脚手架扣件》GB1583113、脚手架方案14、模架方案三、材料要求1、钢管直径48。

3mm,允许偏差正负0。

5mm。

壁厚3。

6mm,允许偏差正负0。

36mm，最小壁厚为3。

24mm。

2、钢管、扣件应有生产许可证、产品合格证、质检报告、复试报告.3、钢管、扣件进场应进行抽样复试(钢管三根，每根1米。

直角10个、旋转10个、对接10个)。

4、立杆常用型号LG-120、180、240、300; 直径：48mmx3.5mm。

5、横杆常用型号HG—30、60、90、120、150、180；直径：48mmx3.5mm。

6、U托钢板厚度不小于5mm、底座钢板厚度不小于6mm，丝杆外径不小于36mm。

7、垫板、脚手板厚50mm、长4米。

四、规范强条(一、外脚手架)1、脚手架工程应编制专项施工方案；2、脚手架搭设高度大于50米应进行专家论证;3、基础平整、夯实，设排水沟;4、架体下方铺设通常垫板；5、扫地纵杆距地面不大于20cm,扫地横杆放在纵杆下方;6、横杆、立杆接头相互错开,同一平面内接头不大于50％;7、连墙件采用刚性拉结,垂直间距不大于4m，水平间距不大于6m；8、剪刀撑4～6跨(5~7根立杆）设一组，从下到上连续设置。

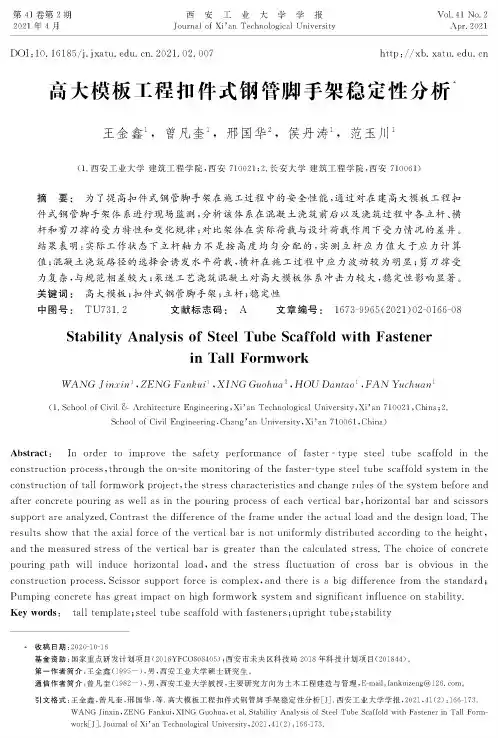

第41卷第2期2021年4月西安工业大学学报Journal of Xi'an Technological UniversityVol.41No.2Apr.2021DOI：10.16185/j.jxa_.2021.02.007http：// 高大模板工程扣件式钢管脚手架稳定性分析王金鑫】，曾凡奎】，邢国华2,侯丹涛】，范玉川1(1.西安工业大学建筑工程学院，西安7100212.长安大学建筑工程学院，西安710061)摘要：为了提高扣件式钢管脚手架在施工过程中的安全性能，通过对在建高大模板工程扣件式钢管脚手架体系进行现场监测，分析该体系在混凝土浇筑前后以及浇筑过程中各立杆、横杆和剪刀撑的受力特性和变化规律；对比架体在实际荷载与设计荷载作用下受力情况的差异。

结果表明：实际工作状态下立杆轴力不是按高度均匀分配的，实测立杆应力值大于应力计算值;混凝土浇筑路径的选择会诱发水平荷载，横杆在施工过程中应力波动较为明显；剪刀撑受力复杂，与规范相差较大；泵送工艺浇筑混凝土对高大模板体系冲击力较大，稳定性影响显著。

关键词：高大模板；扣件式钢管脚手架；立杆；稳定性中图号：TU731.2文献标志码：A文章编号：1673-9965(2021)02-0166-08Stability Analysis of Steel Tube Scaffold with Fastenerin Tall犉狅狉犿狑狅也WANG Jinxin1,ZENG Fankui1,XING Guohua2,HOUDantao1 ,FAN Yuchuan1(1.School of Civil&Architecture Engineering,Xi?an Technological University,Xi?an710021,China；.School of Civil Engineering,Chang?an University,Xi'an710061,China)Abstract:In order to improve the safety performance of faster-type steel tube scaffold in the construction process,through the on-site monitoring of the faster-type steel tube scaffold system in the construction of ta ll formwork projectthe stress characteristics and change rules of the system before and after concrete pouring as we ll as in the pouring process of each vertical bar,horizontal bar and scissors support are analyzed.Contrast the difference of the frame under the actual load and the design load.The resultsshowthattheaxialforceoftheverticalbarisnotuniformlydistributedaccordingtotheheight，andthemeasuredstressoftheverticalbarisgreaterthanthecalculatedstress Thechoiceofconcrete pouringpath wi l induce horizontal load，and the stress fluctuation ofcross baris obviousin the construction process.Scissor support force is complex,and there is a big difference from the standard；Pumping concrete has great impact on high formwork system and significant influence on stability.Key words:tall template；steel tube scaffold with fasteners；upright tube；stability*收稿日期：2020-10-16基金资助:国家重点研发计划项目(2018YFCO808405)；西安市未央区科技局2018年科技计划项目(201844)。

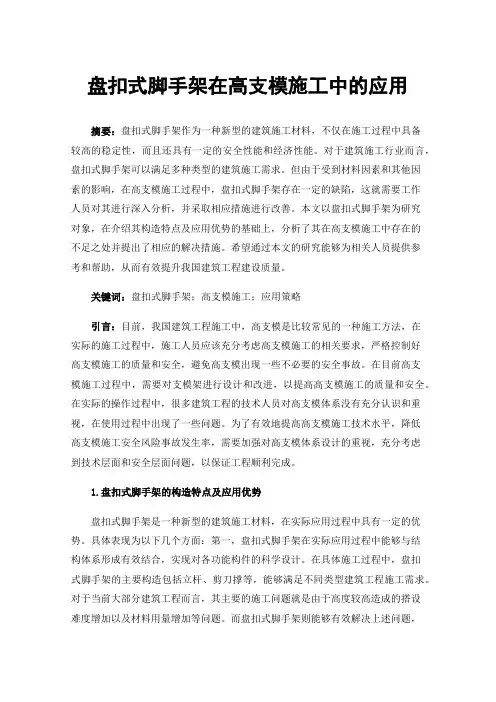

盘扣式脚手架在高支模施工中的应用摘要：随着我国建筑施工技术的升级以及建筑理念的更新，高大建筑的数量逐渐增多。

在这样的发展背景下，盘扣式脚手架得到了一定的发展，在实际应用中同传统的钢管脚手架比较在受力性能、施工效率以及综合效益等方面有着诸多优势。

本文则从施工实际出发，论述了相关施工技术应用，提升建筑工程质量。

关键词：盘扣式脚手架；高支模；施工引言近年来，随着土建工程行业的发展，建筑工具对建筑工程施工越来越重要，尤其是大型的工程项目，选择合适的建筑工具不仅能够保证建筑施工安全，还能提高工程效率，降低施工成本，从而带来优良的效益。

脚手架是建筑施工的重要工具，由于土木工程施工复杂多变性的需要，有多种脚手架的形式可供选择，主要包括扣件式钢管脚手架、门式钢管脚手架、碗扣式脚手架支架等。

脚手架施工的适用性、便捷性以及安全性直接影响着建筑施工的进度以及安全，因此选择合适的脚手架对于工程建设而言，显得尤为重要。

盘扣式脚手架凭借其多功能性﹑搭建和拆卸方便、承载力大和综合性能好等优点在地铁、路桥、厂房、商业建筑等各个领域得到广泛应用,成为现今建筑行业的主流脚手架形式。

2、盘扣式脚手架在项目上的应用特点：核工业大学（天津）建设项目2.1、结构特性钢脚手架的结构特点表现为：①扣盘采取了薄壁设计：扣盘内外圈边沿的设计用直角圆弧,呈冲压成形样,扣盘能获得合适的长度；②水平杠与竖向斜杠联接卡钳的科学设计：联接卡钳产品设计更加经济化,在保持足够刚性的基础上,采用最轻的产品设计,能够合理节约材料与资源；③扣盘插孔对称的科学分类：扣盘插孔主要对称分配在盘板上,与水平杠的孔对接。

由于水平拉杆是最重要的受力部件,因此可以实现更大的约束。

相反,因为与斜拉杆连接的孔较宽,能够方便灵巧地布置于斜拉杆和水平拉杆中间,在曲线布局上也就具有了相当的灵活性；④楔穿插型触头机构的结构优点：由于连接插销普遍具有自锁功能,而由于与墙体自身的关系、互锁的影响效果,所以就算将连接插销敲紧,连接插销也并没有产生自行偏离。
