红外发光二极管，红外发光二极管型号，红外发光二极管参数有哪些？红外发光二极管，红外发光二极管型号，红外发光二极管参数有哪些？红外发光二极管，红外二极管工作电压，红外发射二极管工作电压，红外发射管正负极如何分辨？红外发光二极管是发光二极管的一种类型。
红外发光二极管主要应用在安防、监控，摇控器，智能接收发送，智能家电，小家电摇控接收产品上。
红外发光二极管型号有哪些？红外发光二极和参数有哪些？红外二极管工作电压？发外发射二极管工作电压？红外发射管正负极如何分辨？都是比较常见的红外发光二极管应用中遇到的问题。
今天，我们就来一起分享，红外发光二极管的相关参数和应用。
— 1 —红外发光二极管型号红外发光二极管可以分为3种封装形式。
常见的红外发光二极管型号：直插红外发光二极管，贴片红外发光二极管，大功率红外发光二极管。
直插红外发光二极管又包括:3mm红外发光二极管5mm红外发光二极管8mm红外发光二极管10mm红外发光二极管其中3mm、5mm系列红外发光二极管是LED行业中应用的比较多的。
—2 —红外发光二极管参数红外发光二极管参数包括：封装类型，是直插，贴片，大功率哪个类型的。
这个跟客户使用的角度和功率会相关。
一般小功率小角度的，比如30度，60度的红外发光二极管，很多客户会选择3mm，5mm插脚式红外发光二极管。
功率一般为0.06W，电流一般为20mA。
更大功率或角度比较大的，选择贴片式红外发光二极管。
贴片式红外发光二极管常规角度是120度，加透镜可以做成60度，90度，甚至30度的。
大功率红外发光二极管一般发光角度是120度，也可以加透镜做成60度。
贴片式和大功率封装类型的红外发光二极管主要用在安防监控设备上最多。
选型有两种主要波长：850nm和940nm波长的红外灯。
850nm红外发光二极管又称做近红外，有红曝红外灯。
940nm 红外发光二极管又称做远红外，无曝红外灯。
贴片封装型号主要有：0603红外发光二极管，0805红外发光二极管，2835红外发光二极管，3535红外发光二极管，5050红外发光二极管，7060红外发光二极管，3030红外发光二极管，3528红外发光二极管等型号。

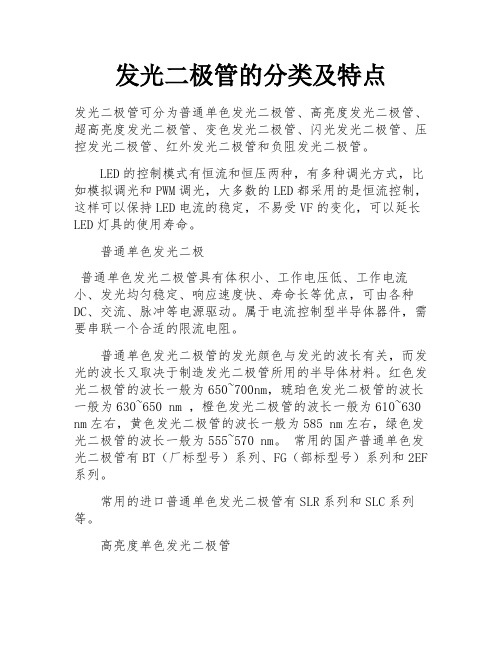

发光二极管的分类及特点发光二极管可分为普通单色发光二极管、高亮度发光二极管、超高亮度发光二极管、变色发光二极管、闪光发光二极管、压控发光二极管、红外发光二极管和负阻发光二极管。
LED的控制模式有恒流和恒压两种，有多种调光方式，比如模拟调光和PWM调光，大多数的LED都采用的是恒流控制，这样可以保持LED电流的稳定，不易受VF的变化，可以延长LED灯具的使用寿命。
普通单色发光二极普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点，可由各种DC、交流、脉冲等电源驱动。
属于电流控制型半导体器件，需要串联一个合适的限流电阻。
普通单色发光二极管的发光颜色与发光的波长有关，而发光的波长又取决于制造发光二极管所用的半导体材料。
红色发光二极管的波长一般为650~700nm，琥珀色发光二极管的波长一般为630~650 nm ，橙色发光二极管的波长一般为610~630 nm左右，黄色发光二极管的波长一般为585 nm左右，绿色发光二极管的波长一般为555~570 nm。
常用的国产普通单色发光二极管有BT（厂标型号）系列、FG（部标型号）系列和2EF 系列。
常用的进口普通单色发光二极管有SLR系列和SLC系列等。
高亮度单色发光二极管高亮度单色发光二极管和超高亮度单色发光二极管使用的半导体材料与普通单色发光二极管不同，因此发光强度也不同。
通常，高亮度单色发光二极管使用砷铝化镓（GaAlAs）等材料，超高亮度单色发光二极管使用磷铟砷化镓（GaAsInP）等材料，而普通单色发光二极管使用磷化镓（GaP）或磷砷化镓（GaAsP）等材料。
常用的高亮度红色发光二极管的主要参数见表4-29，常用的超高亮度单色发光二极管的主要参数见。
变色发光二极管变色发光二极管是可以改变光的颜色的发光二极管。
变色led可分为双色led、三色led和多色led(红、蓝、绿、白)。
变色发光二极管按引脚数量可分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管。
红外发光二极管的主要参数
红外发光二极管的主要参数
1.正向工作电流IF
是指管子长期工作时，允许通过的最大平均正向电流。
因为电流通过结要消耗一定的功而引起管子发热，若管子长期超过IF运行，会因过热而烧坏。
因此，使用中管子的最大平均正向工作电流不得超过IF。
2.光功率P0
是指输入到发光二极管的电功率转化为光输出功率的那一部分。
光功率越大，发射距离越远。
3.峰值波长
是指江外发光二极管所发出近红外光中，光强最大值所对应的发光波长。
在选用红外接收管时，其受光峰值波长应尽量靠近峰值波长
4.反向漏电流IR
是指管子未被反向击穿时反向电流的大小，希望它越小越好。
5.响应时间Tw
由于红外发光二极管PN结电容的存在，影哬了它的工作频率。
现在，红外发光二极管的响应时间一般为10的-6次方~10的-7方秒，最高工作频率为几十MHz。
发光二极管的作用及分类详细资料发光二极管（Light Emitting Diode，简称LED）是一种能够将电能转化为可见光的固态电子器件。
与传统光源相比，LED具有体积小、寿命长、功耗低、反应速度快等优势，因此被广泛应用于显示器、照明、信号指示等领域。
下面将详细介绍发光二极管的作用和分类。
一、发光二极管的作用：1.显示器：LED可用于制作各种类型的显示器，如数字显示器、阵列显示器、七段显示器等。
其较高的亮度和鲜艳的颜色使其成为替代传统显示器的理想选择。
2.照明：由于LED具有节能、长寿命和环保等特点，因此被广泛应用于室内照明、户外照明和汽车照明等领域。
相比传统白炽灯和荧光灯，LED照明具有更高的亮度、更低的功耗和更长的使用寿命。
3.信号指示：LED的明亮与可靠的发光特性使其成为信号指示器的理想选择。
LED指示灯的颜色可以根据需要选择，例如红色表示停止，绿色表示开始，黄色表示警告等。
4.交通信号：LED也广泛应用于交通信号灯中。
其亮度高、反应速度快，可以在阳光强烈的情况下清晰可见，有助于提高交通安全性。
5.文化娱乐：在演唱会、舞台表演和夜总会等场所，LED灯光效果华丽夺目，可以实现各种颜色和动态效果的变化，为观众带来沉浸式的视觉享受。
二、发光二极管的分类：根据材料的不同，发光二极管可以分为有机发光二极管（OLED）和无机发光二极管。
1.有机发光二极管（OLED）：有机发光二极管是采用有机材料制成的发光二极管。
根据发光层的结构，OLED又可分为分子有机发光二极管（MOLED）和聚合物有机发光二极管（POLED）。
OLED具有发光薄、发光效率高、颜色纯净、反应速度快等特点。
它广泛应用于电视显示屏、手机屏幕和手表等领域。
2.无机发光二极管：无机发光二极管是采用无机材料制成的发光二极管。
根据不同材料的发光原理，无机发光二极管可分为以下几种类型。
（1）GaN基蓝光LED：基于氮化镓（GaN）材料的蓝色LED，可以通过改变荧光材料的配方产生白色光。
红外发光二极管的原理
红外发光二极管是一种将电能转化为红外光能的电子元件。
它的工作原理与普通发光二极管相似，都是基于半导体材料的光电转换效应。
红外发光二极管的主要组成部分是P型和N型
半导体材料构成的PN结。
PN结两侧分别连接正向和反向电
压时的物理特性不同。
当正向电压施加在PN结上时，P型半导体区的空穴和N型半
导体区的电子被注入到空载区，这些载流子受到电场的作用被加速并不断碰撞。
当载流子的能量达到一定值时，会发生能带的跃迁，电子从高能级能带跃迁到低能级能带，释放出能量。
这些能量以光子的形式发出，形成红外光。
这个跃迁的能量差决定了所发光的波长。
在反向电压下，PN结处于截止状态，没有电流通过，也不会
发光。
红外发光二极管的发光效果与半导体材料的能带结构有关。
常用的半导体材料有砷化镓（GaAs）、砷化铟镓（InGaAs）等。
不同材料的能带宽度和能带间隔决定了红外发光的波长范围。
红外发光二极管在红外通信、红外遥控、红外传感器等领域有广泛应用。
通过控制正向电压的大小，可以调节红外发光的强度。
发光二极管主要参数与特性LED 是利用化合物材料制成pn 结的光电器件。
它具备pn 结结型器 件的电学特性：I-V 特性、C-V 特性和光学特性：光谱响应特性、发 光光强指向特性、时间特性以及热学特性。
1、LED电学特性而形成势垒电场，此时R 很大；开启电压对于不同LED 其值不同， GaAs 为 1V ，红色 GaAsP 为 1.2V , GaP 为 1.8V , GaN 为 2.5V 。
(2) 正向工作区：电流I F 与外加电压呈指数关系I F = I S (e qv F/KT -) ------------------------------ 1 s 为反向饱和电流 。
V >0时，V > V F 的正向工作区I F 随V F 指数上升 I F = I s e qVF/KT (3) 反向死区：V v 0时pn 结加反偏压V= - V R 时，反向漏电流 |R (V 二-5V )时，GaP 为 0V , GaN 为 10uA 。
(4) 反向击穿区 V v - V R , V R 称为反向击穿电压；V R 电压对应I R 为反向漏电流。
当反向偏压一直增加使 V V - V R 时，贝y 出现I R 突 然增加而出现击穿现象。
由于所用化合物材料种类不同，各种LED 的反向击穿电压V R 也不同。
1.2 C-V 特性鉴于 LED 的芯片有 9 X 9mil (250 X 250um) , 10X 10mil , 11 X 11mil (280 X 280um) , 12 X 12mil1.1 I-V 特性 表征LED 芯片pn 结制备性能主要参数。
LED 的I-V 特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触 电阻，反之为高接触电阻。
如左图：⑴正向死区：(图oa 或oa'段) a 点对于V o 为开启电 压，当V v Va ,外加电 场尚克服 不少因载 流子扩散V R击 反向死区 穿_---------- 区工作区VFVI-V 特性曲线C0 -C 0(300 X 300um)，故 pn 结面积大 小不一，使其结电容(零偏压) c ~n+pf 左右。
IR led工作原理
红外（IR）LED（发光二极管）是一种能够发射红外光的电子器件。
它的工作原理与常规的LED类似，但其发射的光波长位于可见光的红色光和微波之间。
IR LED是由半导体材料构成的，其中至少有两种材料被注入以形成PN结。
当外加正向偏置电压时，两种材料之间的耗尽区扩展，形成一个栅极。
当电流流过此结时，电子从较高能级的半导体材料跃迁到较低能级的材料中，这个过程产生了较低能量的光子。
红外光是指波长比可见光更长的电磁辐射。
红外光的频率比可见光低，因此它的能量也较低。
红外光可以被我们的眼睛感应到，但是通常我们对红外光束视觉上不敏感。
当输入电流通过IR LED时，能量传递到LED的化合物半导体材料中，进而激活材料中的电子。
激活的电子跃迁至较低能级的材料中，而在这个过程中，能量以光的形式释放出来，形成了红外光。
这种红外光可以被用于各种实际应用，如红外遥控器、红外摄像机和红外传感器。
红外LED通常被用作发送器，在红外通讯和光学测量领域具有广泛的应用。
通过调节输入电流的强度，可以改变红外LED发射的光的强度和频率。
这使得红外LED非常适用于多种用途，包括数据传输和测量。
总的来说，IR LED的工作原理是通过在半导体材料中注入电
流，激活电子并引起红外光的发射。
这种红外光具有特定的波长和频率，可以用于各种红外通讯和测量应用中。
常用发光二极管型号一、红外发光二极管（Infrared Emitting Diode，简称IR LED）红外发光二极管是一种能够发射红外光的半导体器件。
它通常由硅或砷化镓等材料制成，具有高发射效率和狭窄的发射光谱特性。
红外发光二极管在红外通信、遥控器、光电传感器等领域有着广泛的应用。
二、红色发光二极管（Red Emitting Diode，简称RED LED）红色发光二极管是一种能够发射红色光的半导体器件。
它主要由砷化镓或硒化锌等材料制成，具有高亮度和较长的寿命。
红色发光二极管广泛应用于指示灯、数字显示、汽车尾灯等领域。
三、绿色发光二极管（Green Emitting Diode，简称GREEN LED）绿色发光二极管是一种能够发射绿色光的半导体器件。
它通常由砷化镓磷化铟等材料制成，具有高亮度和较低的功耗。
绿色发光二极管常用于显示屏、照明、交通信号灯等领域。
四、蓝色发光二极管（Blue Emitting Diode，简称BLUE LED）蓝色发光二极管是一种能够发射蓝色光的半导体器件。
它通常由氮化镓材料制成，具有高亮度和较短的寿命。
蓝色发光二极管在显示屏、背光源、激光器等领域有着广泛的应用。
五、白色发光二极管（White Emitting Diode，简称WHITE LED）白色发光二极管是一种能够发射白色光的半导体器件。
它通常通过将蓝色发光二极管与黄色荧光粉结合来实现。
白色发光二极管具有高亮度、节能环保等优点，广泛应用于照明、显示屏等领域。
六、紫外发光二极管（Ultraviolet Emitting Diode，简称UV LED）紫外发光二极管是一种能够发射紫外光的半导体器件。
它通常由氮化镓材料制成，具有较高的能量和短波长特性。
紫外发光二极管在紫外光固化、紫外检测等领域有着广泛的应用。
七、黄色发光二极管（Yellow Emitting Diode，简称YELLOW LED）黄色发光二极管是一种能够发射黄色光的半导体器件。
红外发光二极管的作用红外发光二极管是一种能够产生不可见红外线辐射的半导体器件，它可以被广泛应用于多个不同领域。
在本文中，我们将会探讨红外发光二极管的原理及其在实际应用中的作用。
一、红外发光二极管的原理红外发光二极管是一种能够转换电子能量为红外辐射的半导体器件。
相比于普通的光发光二极管，它能够产生更长波长的光线，这种光线被称为红外线。
其工作原理是在两种不同类型的半导体材料夹层中产生电子和正孔，当电子和正孔相遇时就会发生电子复合，释放出能量并以产生光子的形式散发出来。
二、红外发光二极管的作用 1.红外线遥控器红外发光二极管首先被广泛应用于遥控器领域。
遥控器是一种更加方便和简单的方式来控制电视、空调、音响等各种家庭电器，在现代化家庭中已经成为不可或缺的电子设备。
而遥控器的工作原理正是基于红外线技术，通过遥控器发送红外线信号来遥控各种电器的开关、切换、音量等功能。
2.监控技术另一个重要的应用领域是监控技术。
现代监控系统主要依赖于红外线技术来实现无光线环境下的监控，例如在完全黑暗的夜間，无线电视系统可以配备红外线传感器，捕捉远程红外光源的视频图像数据，从而实现夜视功能。
在工业、医疗健康和军事领域，红外线技术也被广泛应用于在各种极端条件下进行监控。
3.智能家居在智能家居领域，红外线技术也得到了广泛的应用。
例如，智能家居可以自动调节灯光和温度，这主要依赖于可编程红外线遥控器，该遥控器能够控制家居中的空调、照明和其他家居电器，通过执行用户的定制设置来实现自动化功能。
4.医疗应用最后，红外线技术也被应用于医疗技术中。
例如，红外线技术可以检测人体温度，并快速识别是否有感染症状。
此外，在现代癌症诊断中，红外线技术可以利用基于红外吸收光谱的无创诊断技术来诊断和治疗癌症。
这种无创诊断技术可以识别改变组织生长的物理和化学性质，从而快速识别潜在的癌细胞。
三、总结红外发光二极管作为一种新兴的半导体器件，其应用领域非常广泛。
它的工作原理是利用电子复合释放出能量并以产生光子的形式发出红外线。
常用的红外发光二极管（如SE303.PH303)，其外形和发光二极管LED相似，发出红外光。
管压降约1.4v，工作电流一般小于20mA。
为了适应不同的工作电压，回路中常常串有限流电阻。
发射红外线去控制相应的受控装置时，其控制的距离与发射功率成正比。
为了增加红外线的控制距离，红外发光二极管工作于脉冲状态，因为脉动光（调制光）的有效传送距离与脉冲的峰值电流成正比，只需尽量提高峰值Ip，就能增加红外光的发射距离。
提高Ip的方法，是减小脉冲占空比，即压缩脉冲的宽度T，一些彩电红外遥控器，其红外发光管的工作脉冲占空比约为1/3-1/4；一些电器产品红外遥控器，其占空比是1/10。
减小脉冲占空比还可使小功率红外发光二极管的发射距离大大增加。
常见的红外发光二极管，其功率分为小功率(1mW-10mW)、中功率（20mW-50mW)和大功率（50mW-100mW以上)三大类。
要使红外发光二极管产生调制光，只需在驱动管上加上一定频率的脉冲电压。
用红外发光二极管发射红外线去控制受控装置时，受控装置中均有相应的红外光一电转换元件，如红外接收二极管，光电三极管等。
红外线发射与接收的方式有两种，其一是直射式，其二是反射式。
直射式指发光管和接收管相对安放在发射与受控物的两端，中间相距一定距离；反射式指发光管与接收管并列一起，平时接收管始终无光照，只在发光管发出的红外光线遇到反射物时，接收管收到反射回来的红外光线才工作。
图2.6 红外发射二极管图2.7 常用红外接收头
红外发光二极管的特性：
1.电流—电压特性
红外发光二极管其电气的电路符号及特性曲线，如图2.8所示。
阳极（P极）
电压加正，阴极（N极）电压加负，此时二极管所加之电压为正向电压，同时亦产生正向电流，提供了红外发光二极管发射出光束的能量，其发光的条件与一般的发光二极管(LED)一样，只是红外线为不可见光。
一般而言砷化镓的红外线发光二极体约须1V，而镓质的红色发光二极管切入电压约须1.8V；绿色发光二极管切入电压约须2.0V左右。
当加入之电压超过切入电压之后，电流便急速上升，而周围温度对二极管的切入电压影响亦很大，当温度较高时，将使其切入电压数值降低，反之，切入电压降低。
红外线发光二极管工作在反向电压时，只有微小的漏电流，但反向电压超过崩溃电压时，便立即产生大量的电流，将使元件烧毁，一般红外线二极管反向耐压之值约为3~6V，在使用时尽量避免有此一情形发生。
图2.8 红外发光二极管的特性
2.热损
红外线发光二极管的热损失，是因元件所外加的电压VF，产生的电流IF累积而来的，除了一小部份能量做为光的发射外，大部份形成热能而散发，所散发的热能即所谓的损失。
元件的功率损耗，在最大值的60％以下范围内，元件使用上会很安全，功率的损其最大值与周围温度亦有关系。
3.发射束电流特性
一般可见光的发光二极管其输出光的强度是以光度表示之，而不可见光如红外线发光二极管其输出光的能量大小，是以发射束Fe表示，其单位为瓦特。
发射束的意义是单位时间内，所能发射、搬移光的能量的多寡。
红外线发光二极管的发射束大体上也是随电流比例而定，如图2.9所示，为发射束与正向电流的特性曲线。
同时，发射束亦受周围温度影响，温度下降时，发射束反而增强；温度上升时，则下降（正向电流一般都有一固定值），然而因热损失之故，元件上的温度便形增加，如此发光效率就会受到影响而降低。
图2.9 发射束－正向电流特性
4.发光频谱
发光二极管所发射的光波长，常因其所用的材料而异。
图2.11所表示是各种发光二极管的发光频谱。
砷化镓的红外线发光二极管，其峰值发光波长为940~950 nm，而人不能看到的光波长，大概就在900 nm以上，这也就是红外线的光我们人眼所不能看到的原因。
图中虚线部分，是Si质光电晶体的相对分光感度，光电晶体的感光范围很大，其范围由500nm到1100nm，而其感光峰值约在800nm左右，所以光电晶体除了平常用来做可见光线侦测外，也常用来做红外线接收器。
但使用光电晶体当红外线接收器时，须注意其它光线的干扰，为排除干扰可以在接收器的放大部份加入一带通滤波器，以让红外线发光二极管发射出来光线的频率通过，如此可以减少很多不必要的干扰。
图2.10发光二极管的发光频谱
5.方向特性
图2.11 发光元件的方向特性
红外线发光二极管的发射强度因发射方向而异。
方向的特性如图2.11，图的发射强度是以最大值为基准，方向角度即为发射强度的相对值。
当方向角度为零度时，其放射强度定义为100％，当方向角度越大时，其放射强度相对的减少，发射强度如由光轴取其方向角度一半时，其值即为峰值的一半，此角度称为方向半值角，此角度越小即代表元件之指向性越灵敏。
一般使用红外线发光二极管均附有透镜，使其指向性更灵敏，而图2.11（a）就是附有透镜的情况，方向半值角大约在±7°。
另外每一种编号的红外线发光二极管其幅射角度亦有所不同，图 2.11(b)所示之曲线为另一种编号之元件，方向半值角大约在±50°。
6.距离特性
图2.12 对发射输出与距离特性
红外线发光二极管的幅射强度，依光轴上的距离而变，亦随受光元件的不同而变。
图2.12是受光元件的入射光量变化和距离的特性。
基本上光量度是随距离的平方成反比，且和受光元件特性不同有关。
7.响应特性
响应特性所指的是，红外线发光二极管加入电流后，至发光的时间，一般红外线发光二极管的响应时间是随其制作方法不同而异。
现在最快的是液体成长型红外线发光二极管，其响应速度约在1~3uS ，亦即在适当调节下，其使用频率约在300KHz 以下。
8.包装与外型
红外线发光二极管的包装种类分为三种，透镜消除型、陶瓷型及树脂分子型，其包装构造，如图2.13所示，若在使用环境上，用途上要求严格的话，应使用陶瓷型的最佳。
红外线发光二极管的外型。
图2.13常用发光二极管外形。
