红外对管使用说明1. 红外对管的概述红外对管（Infrared Detector，简称IR）是一种能够感测红外线辐射并输出电信号的器件。
它在人们日常生活中被广泛应用于红外传感、红外遥控以及红外通信等方面。
本文将对红外对管的原理、使用方法以及注意事项进行详细介绍。
2. 红外对管的工作原理红外对管的工作原理是基于光电效应。
当红外辐射照射到管子的光敏区域时，管子内部产生电压信号。
红外对管内部通常由光敏电阻、电压比较器和输出电路组成。
3. 红外对管的使用方法3.1 连接电路首先，将红外对管的接收端和发送端分别与电路板上的相应引脚连接。
注意在连接时要遵循正确的极性，一般红线为正极，黑线为负极。
3.2 供电红外对管通常需要外部供电，可以通过直流电源或电池进行供电。
确保供电电压与红外对管的额定电压一致，以免损坏设备。
3.3 设置工作模式红外对管一般具有多种工作模式可供选择，例如连续工作模式和脉冲工作模式。
根据需求设置合适的工作模式，并通过电路板上的开关或控制接口进行设置。
3.4 防护措施在使用红外对管时，需要避免与其他光源产生干扰，以免影响正常工作。
同时，要注意保护红外对管的光敏区域不受外界杂光照射，避免误判。
4. 红外对管的应用领域红外对管由于其高灵敏度和快速响应的特点，在很多领域得到广泛应用。
4.1 红外传感红外对管可以用于温度检测、人体感应、烟雾传感等领域。
例如，在智能家居系统中，红外对管可以通过感知人体的红外辐射来实现自动照明和安防监控功能。
4.2 红外遥控红外对管常用于电器遥控器中，通过发送和接收红外信号来实现对电器设备的遥控操作。
用户只需按下遥控器上的按钮，红外对管就能够感应到红外信号并将其转换成电信号，然后通过电路实现相应的功能。
4.3 红外通信红外对管在无线通信领域也有着广泛的应用。
通过发送和接收红外信号，可以实现手机之间的数据传输、电脑与电视之间的文件传输等。
5. 红外对管的注意事项5.1 温度环境红外对管对温度环境比较敏感，应确保在合适的工作温度范围内使用。
红外光电二极管原理及应用红外光电二极管是一种能够检测和转换红外辐射能量为电信号的器件。
它的工作原理基于光电效应，当红外光照射到光电二极管的PN结时，光子的能量激发了半导体材料中的电子，使得电子跃迁到导带带底，形成电流。
因此，红外光电二极管能够将红外光能量转换为电信号。
红外光电二极管具有很多应用。
首先，它被广泛应用于红外遥控器中。
我们都知道，红外遥控器是用于控制电子设备的工具，通过按下按钮向电子设备发送特定的红外信号，从而实现对设备的控制。
红外光电二极管作为红外信号的接收器，能够接收到红外信号并转换为电信号，进而通过电路控制电子设备的功能。
其次，红外光电二极管被广泛应用于红外传感器中。
红外传感器是一种能够检测和感知物体热能辐射的设备。
它能够通过收集物体发出的红外辐射能量来判断物体的存在和距离。
红外光电二极管作为红外传感器的核心部件，能够接收并转换红外辐射能量为电信号。
通过检测电信号的强度变化，红外传感器能够确定物体的存在和距离，从而实现对物体的检测。
此外，红外光电二极管还被应用于红外摄像机中。
红外摄像机是一种能够在低照度环境下进行拍摄并转换为可见光信号的设备。
它通过红外光电二极管感应环境中的红外辐射能量，并将其转换为电信号。
通过信号的处理和转换，红外摄像机能够将低照度环境中的物体转换为可见光图像，以便监控和拍摄。
此外，红外光电二极管还可以用于夜视设备和红外通信等领域。
在夜视设备中，红外光电二极管能够感知弱光环境中的红外辐射能量，从而实现无光环境下的观察和监测。
在红外通信中，红外光电二极管能够将信息通过红外辐射传输，实现无线通信。
总结来说，红外光电二极管是一种能够将红外光能量转换为电信号的器件。
它广泛应用于红外遥控器、红外传感器、红外摄像机、夜视设备和红外通信等领域。
通过将红外辐射能量转换为电信号，红外光电二极管能够实现对红外辐射的检测、感知和转换，从而拓展红外技术在各个领域的应用。
红外对管的原理及应用文库1. 红外对管的原理红外对管是一种用于检测和接收红外线信号的电子元件。
它基于红外辐射的特性来工作，能够接收并转换红外线信号为电信号。
红外对管通常由发射管和接收管组成。
1.1 发射管原理红外对管的发射管一般是由红外发射二极管构成，它能够将来自电源的电流转换为红外辐射。
红外发射二极管在正向电流流过时会发出红外线，而当没有电流通过时则停止发射红外线。
1.2 接收管原理红外对管的接收管一般是由光敏二极管构成，也称为红外接收二极管。
光敏二极管能够将接收到的红外线转换为电流，当红外线照射到光敏二极管时，它的阻值会发生改变，从而产生电流输出。
2. 红外对管的应用红外对管由于其灵敏度高、反应速度快等特点，在许多领域得到了广泛的应用。
以下是一些常见的红外对管应用：2.1 遥控器红外对管在遥控器中的应用可以说是最为常见的。
遥控器通过发射红外线信号来控制电视、空调、音响等家电产品的开关、音量和频道等功能。
2.2 红外安防系统红外对管也广泛应用于红外安防系统中。
通过将红外对管安装在安防设备中，可以实现对入侵者的感知和监测。
当有人或物体进入监控区域时，红外对管会感受到红外线的变化并触发警报。
2.3 红外测温红外对管在工业领域中的一个重要应用是红外测温。
通过测量物体表面散发出的红外线的强度，可以非接触地测量物体的温度。
这在高温环境下或需要远距离测温的场合十分有用。
2.4 自动门系统红外对管也常被用于自动门系统中。
红外对管可以监测人体或车辆的接近，并触发门的开启或关闭。
这带来了便利性和安全性，避免了人工操作或不必要的接触。
2.5 机器人导航在机器人导航中，红外对管被用于实现避障和位置感知。
机器人通过发射红外线并接收反射回来的信号，从而得知周围环境的信息，并做出相应的动作。
3. 总结红外对管作为一种能够接收和转换红外线信号的电子元件，具有广泛的应用前景。
它在遥控器、红外安防系统、红外测温、自动门系统和机器人导航等领域都有重要的作用。
激光二极管的波长激光二极管是一种将电能转化为激光能的半导体器件。
它具有小体积、低功率、高效率等特点，广泛应用于通信、医学、显示、仪器仪表等领域。
而激光二极管的波长则是决定其在不同应用领域中的关键参数之一。
激光二极管的波长通常在可见光和红外光范围内，常见的波长包括635nm、650nm、780nm、808nm、850nm、980nm等。
不同波长的激光二极管适用于不同的应用场景。
红光激光二极管的波长通常在635nm至650nm之间。
这种波长的激光二极管被广泛应用于激光指示、激光测距、激光打印等领域。
例如，激光指示器、激光笔等日常生活中常见的产品都采用了红光激光二极管。
此外，红光激光二极管还被应用于医学领域，用于激光治疗、激光手术等。
近红外光激光二极管的波长通常在780nm至850nm之间。
这种波长的激光二极管在通信领域得到了广泛应用。
近红外激光二极管可以用于光纤通信、光纤传感等方面。
由于近红外激光的波长接近光纤的传输窗口，因此它具有较低的损耗和较高的传输效率。
近红外激光二极管还可以用于红外光谱分析、医学成像、激光雷达等领域。
中红外光激光二极管的波长通常在980nm至1064nm之间。
这种波长的激光二极管在医疗美容领域得到了广泛应用。
中红外激光可以被水分子吸收，因此可以用于皮肤去除、毛发去除等医疗美容项目。
中红外激光二极管还可以用于标记、测距、激光雷达等领域。
除了上述常见的波长外，激光二极管还可以通过特殊的设计和制造工艺获得其他波长的输出。
例如，短波长的蓝光激光二极管、绿光激光二极管等。
这些特殊波长的激光二极管在显示、照明、生物医学等领域有着重要的应用。
激光二极管的波长是决定其应用场景的重要参数之一。
不同波长的激光二极管适用于不同的领域和应用需求。
随着激光技术的不断发展，激光二极管的波长范围也在不断拓展，为各个领域的创新和发展提供了更多可能性。
红外接收二极管的用途红外接收二极管又叫红外光电二极管，也可称红外光敏二极管。
它广泛用于各种家用电器的遥控接收器中，如音响、彩色电视机、空调器、VCD视盘机、DVD视盘机以及录像机等。
红外接收二极管能很好地接收红外发光二极管发射的波长为94Onm的红外光信号，而对于其他波长的光线则不能接收。
因而保证了接收的准确性和灵敏度。

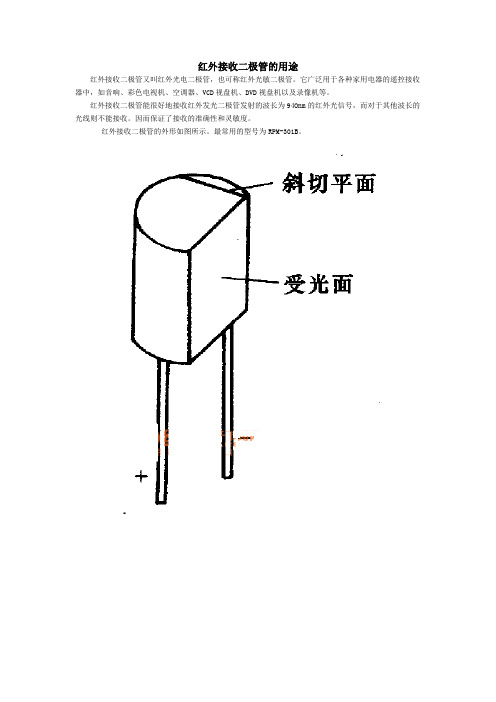

红外接收二极管的外形如图所示。
最常用的型号为RPM-301B。
常见型号：光敏二极管的结构与工作原理光敏二极管又称光电二极管，它与普通半导体二极管在结构上是相似的。
下图是光敏二极管的结构图。
在光敏二极管管壳上有一个能射入光线的玻璃透镜，入射光通过透镜正好照射在管芯上。
发光二极管管芯是一个具有光敏特性的PN结，它被封装在管壳内。
发光二极管管芯的光敏面是通过扩散工艺在N型单晶硅上形成的一层薄膜。
光敏二极管的管芯以及管芯上的PN结面积做得较大，而管芯上的电极面积做得较小，PN结的结深比普通半导体二极管做得浅，这些结构上的特点都是为了提高光电转换的能力。
另外，与普通半导体二极管一样，在硅片上生长了一层S i O2保护层，它把PN结的边缘保护起来，从而提高了管子的稳定性，减少了暗电流。
光敏二极管与普通光敏二极管一样，它的PN结具有单向导电性，因此，光敏二极管工作时应加上反向电压，如图所示。
当无光照时，电路中也有很小的反向饱和漏电流，一般为1 * 10-8-- 1X10 -9A(称为暗电流)，此时相当于光敏二极管截止;当有光照射时，PN结附近受光子的轰击，半导体内被束缚的价电子吸收光子能量而被击发产生电子一空穴对O这些载流子的数目，对于多数载流子影响不大，但对P区和N区的少数载流子来说，则会使少数载流子的浓度大大提高，在反向电压作用下，反向饱和漏电流大大增加，形成光电流，该光电流随入射光强度的变化而相应变化。
光电流通过负载R L时，在电阻两端将得到随人射光变化的电压信号。
光敏二极管就是这样完成电功能转换的。
红外线发射二极管参数红外线发射二极管是一种将电能转化为红外线能量的器件。
它是红外线传感器中的重要组成部分，常被用于红外线通信、遥控器、红外线测距等领域。
红外线发射二极管具有多种参数，下面将逐一介绍它们的含义和作用。
1. 发射波长：红外线发射二极管的发射波长是指其输出的红外线的波长范围。
常见的发射波长有850纳米和940纳米。
不同的发射波长适用于不同的应用场景。
例如，850纳米的发射波长适用于室内红外线通信和遥控器，而940纳米的发射波长适用于室外环境和红外线测距。
2. 发射功率：发射功率是指红外线发射二极管输出的红外线能量的强度。
通常以毫瓦（mW）为单位进行表示。
发射功率的大小决定了红外线的传输距离和穿透能力。
较高的发射功率可以实现较远距离的红外线传输，但也会增加功耗和发热量。
3. 角度：角度是指红外线发射二极管输出红外线的发射角度。
常见的发射角度有15度、30度和45度等。
发射角度的选择要根据具体的应用需求来确定。
较小的发射角度适用于需要较为精确的红外线定位和测距，而较大的发射角度适用于需要广泛覆盖区域的应用。
4. 最大工作电流：最大工作电流是指红外线发射二极管可以承受的最大电流。
超过最大工作电流可能会导致器件损坏。
因此，在使用红外线发射二极管时，需要根据其最大工作电流来选择合适的电流源，以确保正常工作和寿命。
5. 峰值波长：峰值波长是指红外线发射二极管输出的红外线能量的波长峰值。
不同的红外线发射二极管具有不同的峰值波长，通常在850纳米到940纳米之间。
峰值波长的选择要根据具体的应用需求来确定，以确保红外线的传输效果和接收器的接收灵敏度。
6. 反向电压：反向电压是指当红外线发射二极管的正向电流关闭时，能够承受的最大反向电压。
反向电压的大小与红外线发射二极管的结构和材料有关。
超过反向电压可能会导致器件击穿和损坏，因此需要在使用时避免超过其规定的反向电压范围。
红外线发射二极管的参数直接影响着其在红外线传感器中的性能和应用效果。
红外对管的工作原理及应用一、工作原理红外对管是一种常见的红外传感器，其工作原理基于半导体材料的光电效应。
具体而言，红外对管由发射器和接收器组成。
1. 发射器发射器通常使用红外发光二极管（LED），其外部电流通过二极管，将电流转化为红外光。
红外光具有较高的频率和短波长，适用于传感器应用。
2. 接收器接收器是由光敏电阻构成的。
当红外光照射到光敏电阻上时，光敏电阻的电阻值会发生变化。
接收器将这个变化转化为电信号，供后续电路处理。
3. 工作方式红外对管的工作原理是利用发射器发射红外光，接收器接收红外光，并将接收到的光信号转化为电信号。
通过测量接收到的红外光的强度变化，可以检测到外部的物体或者障碍物。
二、应用领域红外对管由于其便捷和灵敏的特点，被广泛应用于各个领域。
以下是一些典型的应用领域：1. 运动检测与安防红外对管可以用于运动检测和安防系统。
当有物体靠近或者经过红外对管时，接收器接收到的红外光信号强度会发生变化，从而触发警报或者相应的反应。
2. 手势识别红外对管也可以用于手势识别。
通过分析接收器接收到的红外光信号强度的变化，可以识别手势的动作，实现例如控制电视、音响等家电的功能。
3. 自动照明红外对管还可以用于自动照明系统。
通过检测到人体的存在，红外对管可以根据实际需求来自动开启或关闭照明设备，实现节能的效果。
4. 自动门窗在一些公共场所，如商场、机场等，红外对管也常常被用于自动门窗的控制。
当有人靠近时，红外对管感应到信号的变化，从而触发门窗的打开或关闭。
5. 温度测量通过调整红外对管的特定指标，还可以将其用于温度测量。
当红外对管接收到物体所发射的红外光时，可以通过测量其信号的强度，来估计物体的温度。
三、总结红外对管是一种常见的红外传感器，其工作原理基于半导体材料的光电效应。
通过发射器发射红外光、接收器接收红外光，并将接收到的光信号转化为电信号，可以实现对物体或障碍物的检测。
由于其广泛应用于运动检测、手势识别、自动照明、自动门窗等领域，红外对管在现代科技中具有重要的地位。
红外对光管的原理及应用简介：红外线接收管是在LED行业中命名的，是专门用来接收和感应红外线发射管发出的红外线光线的。
一般情况下都是与红外线发射管成套运用在产品设备当中。
详细可参阅：广州市光汇电子有限公司的产品说明。
特征与原理：红外线接收管是将红外线光信号变成电信号的半导体器件，它的核心部件是一个特殊材料的PN结，和普通二极管相比，在结构上采取了大的改变，红外线接收管为了更多更大面积的接受入射光线，PN结面积尽量做的比较大，电极面积尽量减小，而且PN结的结深很浅，一般小于1微米。
红外线接收二极管是在反向电压作用之下工作的。
没有光照时，反向电流很小（一般小于0.1微安），称为暗电流。
当有红外线光照时，携带能量的红外线光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子---空穴对（简称：光生载流子）。
它们在反向电压作用下参加漂移运动，使反向电流明显变大，光的强度越大，反向电流也越大。
这种特性称为“光电导”。
红外线接收二极管在一般照度的光线照射下，所产生的电流叫光电流。
如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。
分类：红外线接收管有两种，一种是光电二极管，另一种是光电三极管。
光电二极管就是将光信号转化为电信号，光电三极管在将光信号转化为电信号的同时，也把电流放大了。
因此，光电三极管也分为两种，分别别是NPN型和PNP 型。
作用：红外接收管的作用是进行光电转换，在光控、红外线遥控、光探测、光纤通信、光电耦合等方面有广泛的应用。
如何选择红外线接收管：红外线最重要的参数就是光电信号的放大倍率，一般的有1000-1300 1300-1800 1800-2500，这些对灵敏度有决定作用。
红外对管是红外线发射管与光敏接收管，或者红外线接收管，或者红外线接收头配合在一起使用时候的总称。
红外线在光谱中波长自0.76至400微米的一段称为红外线，红外线是不可见光线。
红外对射二极管的字母
红外对射二极管，一般简称为红外对管，是一种常见的用于测距、避障等应用领域的传感器。
它由两个二极管组成，分别是发射二极管和接收二极管，两个二极管被安装在同一个封装内，并且发射二极管和接收二极管的端部都对射在一起，构成了一个发射接收对。
红外对管的字母表示方法是根据其封装类型来确定的。
一般而言，红外对管的封装有两种类型：TO-46和TO-18。
其中，TO-46型封装的字母表示为IR,而TO-18型封装的字母则为PD。
红外对管主要采用半导体元件制成，其工作原理基于半导体材料的特殊性质。
红外对射二极管的发射二极管会接通电源，向外释放出红外光，红外光经过空气中的碰撞和反射，最终投射到接收二极管上，被接收二极管转化为电信号输出。
这些信号被处理后，就可以计算出物体与传感器之间的距离和方向等信息。
红外对管的特点是响应速度快、封装结构合理、稳定性好、信号传输精确等，因此被广泛应用于安防监控、无人机、机器人技术等领域，具有很高的实用价值和经济效益。
总之，红外对射二极管作为一种重要的光电传感器，已经被广泛应用
于许多领域。
其字母表示方法虽然简单，但是背后凝聚了许多科技和工程学的精华，是现代科技领域中的重要代表之一。
红外对管的典型应用电路红外对管是一种常见的红外接收器件，广泛应用于红外遥控、红外测距、红外反射传感等领域。
本文将介绍红外对管的典型应用电路。
一、红外对管的基本原理红外对管是一种具有红外敏感元件的光电转换器件。
它的工作原理基于红外光的吸收和转换。
当红外光照射到红外对管上时，红外光被红外敏感元件吸收，并产生电流信号。
通过对这个电流信号的处理和分析，可以实现对红外光的检测和测量。
红外对管的典型应用电路主要包括信号检测电路、放大电路、滤波电路以及输出电路等部分。
1. 信号检测电路红外对管的信号检测电路主要用于检测红外光的存在与否。
它通常由一个光敏二极管和一个电阻组成。
当红外光照射到光敏二极管上时，光敏二极管产生电流，通过电阻产生的电压信号可以检测到红外光的存在。
2. 放大电路红外对管输出的电流信号比较微弱，需要经过放大电路进行放大。
放大电路通常采用运放作为放大元件，通过调节运放的增益大小，可以实现对红外光信号的放大。
3. 滤波电路由于红外对管对其他频段的光也有一定的响应，为了减少干扰和提高检测精度，需要在电路中加入滤波电路。
滤波电路可以通过选择合适的滤波器件，如电容、电感等，来滤除非红外光信号。
4. 输出电路红外对管经过信号检测、放大和滤波等处理后，最终需要输出一个电压或电流信号。
输出电路可以根据具体的应用需求选择合适的电路设计，如电压输出、电流输出或开关输出等。
三、红外对管的典型应用场景1. 红外遥控红外对管广泛应用于遥控器中，用于接收和解码遥控器发送的红外信号。
当用户按下遥控器上的按键时，遥控器会发送一个特定的红外信号，红外对管接收到这个红外信号后，将其转换为电信号，通过解码电路解码后，可实现对电视、空调、音响等家电的遥控操作。
2. 红外测距红外对管还可以用于测量物体的距离。
通过发射红外光，并接收反射回来的红外光，可以计算出物体与红外对管的距离。
这种红外测距技术被广泛应用于自动门、机器人导航、智能驾驶等领域，实现对物体距离的快速测量和定位。
红外发射二极管学习一：红外发射管基本原理及应用1、发光二极管LED（Light Emitting Diode）：LED是由半导体材料所制成的光电元件，元件具有两个电极端子，在端子间施加电压，通入极小的电流便可发光；即：LED的发光原理是施加电压于AlGaAs(砷化铝镓)、AlGaInP(磷化铝铟镓)及GaInN(氮化铟镓)等化合物半导体上，借着电子与空穴复合释放出过剩的能量而发光，发光现象不是藉加热发光，属于冷发光。
LED利用3-5族化合物半导体材料及元件结构之变化，进而设计产出各种颜色之固态电源，由于材料不同所释出来的波长也不同，包括红、橙、蓝、绿、黄等可见光，以及红外光等不可见光的LED，种类繁多。
2、红外发光二级管Infraed LED由红外辐射效率高的材料（常用砷化镓GaAs）制成PN结，外加正向偏压向PN结注入电流激发红外光。
光谱功率分布为中心波长830～950nm，半峰带宽约40nm左右，它是窄带分布，为普通CCD黑白摄像机可感受的范围。
其最大的优点是可以完全无红暴，（采用940～950nm波长红外管）或仅有微弱红暴（红暴为有可见红光）和寿命长。
光是一种电磁波，它的波长区间从几个纳米（1nm=10-9m）到1毫米（mm）左右。
人眼可见的只是其中一部分，我们称其为可见光，可见光的波长范围为380nm～780nm，可见光波长由长到短分为红、橙、黄、绿、青、兰、紫光，波长比紫光短的称为紫外光，波长比红外光长的称为红外光。
3、红外发光二极管识别红外发光二极管，外形与普通发光二极管、光电二极管和光电三极管相似，极易造成混淆，应当注意辨别。
红外发光二极管大多采用无色透明树脂封装或黑色、淡蓝色树脂封装三种形式，无色透明树脂封装的管子，可以透过树脂材料观察，若管芯下有一个浅盘，即是红外发光二极管，光电二极管和光电三极管无此浅盘；4、红外发光二极管的极性通常较长的引脚为正极，另一脚为负极。
如果从引脚长度上无法辨识（比如已剪短引脚的），可以通过测量其正反向电阻确定之。
数字万用表，测得正向电阻较小时，红表笔为正。
（若是指针式万用表刚好相反，这与电表内部电池极性有关系）补充：一般通过测量红外发光二极管的正反向电阻，还可以在很大程度上推测其性能的优劣。
如果测得正向电阻值接近于零，则应报废。
如果反向电阻只有数千欧姆，甚至接近于零，则管子必坏无疑；它的反向电阻愈大，表明其漏电流愈小，质量愈佳。
5、产品特点：易与晶体管集成电路相匹配。
体积小、重量轻、结构坚固耐震、可靠性高。
6、红外发光二极管应用适用于各类光电检测器的信号光源。
适用于各类光电转换的自动控制仪器，传感器等。
根据驱动方式，可获得稳定光、脉冲光、缓变光，常用于遥控、报警、无线通信等方面。
7、应用注意事项：红外发光二极管应保持清洁、完好状态，尤其是其前端的球面形发射部分既不能存在脏垢之类的污染物，更不能受到摩擦损伤，否则，从管芯发出的红外光将产生反射及散射现象，直接影响到红外光的传播。
红外发光二极管在工作过程中其各项参数均不得超过极限值，因此在代换选型时应当注意原装管子的型号和参数，不可随意更换。
另外，也不可任意变更红外发光二极管的限流电阻。
由于红外光波长的范围相当宽，故红外发光二极管必须与红外接收二极管配对使用，否则将影响遥控的灵敏度，甚至造成失控。
因此在代换选型时，要务必关注其所辐射红外光信号的波长参数。
红外发光二极管封装材料的硬度较低，它的耐高温性能更差，为避免损坏，焊点应当昼远离引脚的根部，焊接温度也不能太高，时间更不宜过长，最好用金属镊子夹住引脚的根部，以散热。
引脚弯折开关的定型应当在焊接之前完成，焊接期间管体与引脚均不得受力。
焊接后的器件引线割断，需冷却后进行。
红外发射二极管的发光功率与光敏器件的灵敏度因封装而有角分布，使用时注意安装的指向调整，更换时亦应做相应调整。
注意管子的极性，管子不要与电路中的发热元件靠近。
二、红外发光二极管的基本特性红外线发光元件，是以砷化镓(GaAs)的红外线发光二极管（也称红外线发射二极管）为主体，分别叙述其基本特性及应用电路。
1、包装与外型红外线发光二极管的包装种类分为三种，透镜消除型、陶瓷型及树脂分子型。
若在使用环境上，用途上要求严格的话，应使用陶瓷型的最佳。
红外线发光二极管的外型，如图所示。
2、电流—电压特性红外线发光二极管其电气的电路符号及特性曲线，如下图所示。
阳极（P极）电压加正，阴极（N极）电压加负，此时二极管所加之电压为正向电压，同时亦产生正向电流，提供了红外线发光二极管发射出光束的能量，其发光的条件与一般的发光二极管(LED)一样，只是红外线为不可见光。
一般而言砷化镓的红外线发光二极体约须1V，而镓质的红色发光二极管切入电压约须1.8V；绿色发光二极管切入电压约须2.0V左右。
当加入之电压超过切入电压之后，电流便急速上升，而周围温度对二极管的切入电压影响亦很大，当温度较高时，将使其切入电压数值降低，反之，切入电压降低。
红外线发光二极管工作在反向电压时，只有微小的漏电流，但反向电压超过崩溃电压时，便立即产生大量的电流，将使元件烧毁，一般红外线二极管反向耐压之值约为3~6V，在使用时尽量避免有此一情形发生。
3、损失红外线发光二极管的热损失，是因元件所外加的电压VF，产生的电流IF累积而来的，除了一小部份能量做为光的发射外，大部份形成热能而散发，所散发的热能即所谓的损失。
元件的功率损耗，在最大值的60％以下范围内，元件使用上会很安全，功率的损其最大值与周围温度亦有关系。
4、发射束电流特性一般可见光的发光二极管其输出光的强度是以光度表示之，而不可见光如红外线发光二极管其输出光的能量大小，是以发射束Fe表示，其单位为瓦特。
发射束的意义是单位时间内，所能发射、搬移光的能量的多寡。
红外线发光二极管的发射束大体上也是随电流比例而定，如下图所示，为发射束与正向电流的特性曲线。
同时，发射束亦受周围温度影响，温度下降时，发射束反而增强；温度上升时，则下降（正向电流一般都有一固定值），然而因热损失之故，元件上的温度便形增加，如此发光效率就会受到影响而降低。
图2 发射束－正向电流特性(GL-514)4、发光频谱发光二极管所发射的光波长，常因其所用的材料而异。
图6所表示是各种发光二极管的发光频谱。
砷化镓的红外线发光二极管，其峰值发光波长为940~950 nm，其中虚线部分，是Si质光电晶体的相对分光感度，光电晶体的感光范围很大，其范围由500nm到1100nm，而其感光峰值约在800nm左右，所以光电晶体除了平常用来做可见光线侦测外，也常用来做红外线接收器。
但使用光电晶体当红外线接收器时，须注意其它光线的干扰，为排除干扰可以在接收器的放大部份加入一带通滤波器，以让红外线发光二极管发射出来光线的频率通过，如此可以减少很多不必要的干扰。
图3发光二极管的发光频谱红外线发光二极管的发射强度因发射方向而异。
方向的特性如图4，图的发射强度是以最大值为基准，方向角度即为发射强度的相对值。
当方向角度为零度时，其放射强度定义为100％，当方向角度越大时，其放射强度相对的减少，发射强度如由光轴取其方向角度一半时，其值即为峰值的一半，此角度称为方向半值角，此角度越小即代表元件之指向性越灵敏。
一般使用红外线发光二极管均附有透镜，使其指向性更灵敏，而图4（a）的曲线就是附有透镜的情况，方向半值角大约在±7°。
另外每一种编号的红外线发光二极管其幅射角度亦有所不同，图4 (b)所示之曲线为另一种编号之元件，方向半值角大约在± 50°，详细之幅射角度之比较，可参阅表1。
图4发光元件的方向特性6、距离特性红外线发光二极管的幅射强度，依光轴上的距离而变，亦随受光元件的不同而变。
图5是受光元件的入射光量变化和距离的特性。
基本上光量度是随距离的平方成反比，且和受光元件特性不同有关。
图5相对发射输出与距离特性响应特性所指的是，红外线发光二极管加入电流后，至发光的时间，一般红外线发光二极管的响应时间是随其制作方法不同而异。
现在最快的是液体成长型红外线发光二极管，其响应速度约在1~3uS ，亦即在适当调节下，其使用频率约在300KHz以下。
8、驱动发射红外线去控制相应的受控装置时，其控制的距离与发射功率成正比。
为了增加红外线的控制距离，红外发光二极管工作于脉冲状态，因为脉动光（调制光）的有效传送距离与脉冲的峰值电流成正比，只需尽量提高峰值Ip，就能增加红外光的发射距离。
提高Ip的方法，是减小脉冲占空比，即压缩脉冲的宽度T，一些彩电红外遥控器，其红外发光管的工作脉冲占空比约为1/3-1/4；一些电器产品红外遥控器，其占空比是1/10。
减小脉冲占空比还可使小功率红外发光二极管的发射距离大大增加。
常见的红外发光二极管，其功率分为小功率(1mW-10mW)、中功率（20mW-50mW)和大功率（50mW-100mW以上)三大类。
要使红外发光二极管产生调制光，只需在驱动管上加上一定频率的脉冲电压。
用红外发光二极管发射红外线去控制受控装置时，受控装置中均有相应的红外光一电转换元件，如红外接收二极管，光电三极管等。
实用中已有红外发射和接收配对的二级管。
9、接收方式红外线发射与接收的方式有两种，其一是直射式，其二是反射式。
直射式指发光管和接收管相对安放在发射与受控物的两端，中间相距一定距离；反射式指发光管与接收管并列一起，平时接收管始终无光照，只在发光管发出的红外光线遇到反射物时，接收管收到反射回来的红外光线才工作。
10、双管红外发射电路双管红外发射电路，可提高发射功率，增加红外发射的作用距离。
三、红外发射二极管主要技术参数1、λpeak 峰值波长主要波长有：850nm、870nm、880nm、940nm、980nm；就辐射功率而言：850nm>880nm>940nm就价格而言︰850nm>880nm>940nm现在市场上使用较多为850nm和940nm；因为850nm发射功率大，照射的距离较远，所以主要用于红外监控器材上;而940nm主要用于家电类的红外遥控器上。
峰值波长λpeak ------发光体或物体在分光仪上所量测的能量分布，其峰值位置所对应的波长，称为峰值波长(λp)。
2、△λ半峰带宽：半峰值对应的波长带宽，一般为40nm左右。
3、Ee 辐射强度：Power(单位:W,W/sr,W/cm2)（注：辐射强度----指点辐射源在某方向上单位立体角内传送的辐射通量，辐射强度的SI单位为瓦／球面度。
多数辐射源的辐射强度随方向而变。
）辐射强度用以表示红外线发光二极管(IR)其辐射红外线能量之大小。
辐射强度(Power)与输入电流(If)成正比。
发射距离与辐射强度(Power) 成正比。
