电分知识点总结电分（Distribution）是指将高压输电网送来的电能进行分配和传输到用户用电点的过程，也是电力系统中非常重要的一个环节。
电力分配系统通常包括变电站、配电线路和配电变压器等设备。
本文将结合电力系统的基本概念和电分的一些关键知识点进行总结。
1. 电力系统基本概念在了解电分的知识点之前，首先需要了解一些电力系统的基本概念：输电：输电是指通过输电线路将发电厂发出的电能送往变电站的过程。
输电线路通常采用高压电力输送，以减小输电损耗。
变电：变电是指将高压输电线路送来的电能进行变压、配电的过程。
变电站是电力系统中的一个重要环节，它将输送来的高压电能变压为适合配电的低压电能。
配电：配电是指将变电站送来的电能进行分配和传输到用户用电点的过程。
配电系统包括了配电线路、配电变压器和其他配电设备。
用电：用电是指用户将配送到用户用电点的电能用于生产、生活等用途的过程。
用户的用电需求不同，需要提供不同的电能质量和稳定性要求。
2. 电力分配系统电力分配系统是电力系统中非常重要的一个环节，它将变电站送来的电能进行分配和传输到用户用电点，满足用户的用电需求。
一个完整的电力分配系统通常包括以下组成部分：变电站：变电站是将输送来的高压电能进行变压、配电的设施，它通常由变压器、开关设备、保护设备等组成。
配电线路：配电线路是连接变电站和用户用电点的电力线路，通常是中压或低压电力线路。
配电变压器：配电变压器是用于将中压电能变压为低压电能的设备，它通常安装在用户用电点附近。
用户用电点：用户用电点是最终用电的地方，这些用电点分布在城市、乡村、工厂等各种地方，用电需求不同。
3. 电力分配系统中的关键设备在电力分配系统中，有一些关键设备对系统的安全和稳定起着非常重要的作用，下面将介绍其中的一些关键设备：变压器：变压器是电力系统中一种重要的设备，它用于将高压电能变压为低压电能，以满足用户的用电需求。
变压器不仅能完成电能的变压，还能对电能进行保护和控制。

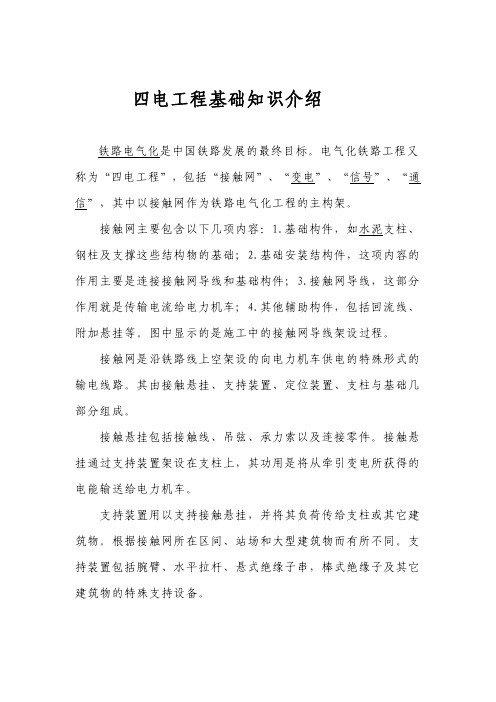

四电工程基础知识介绍铁路电气化是中国铁路发展的最终目标。
电气化铁路工程又称为“四电工程”，包括“接触网”、“变电”、“信号”、“通信”，其中以接触网作为铁路电气化工程的主构架。
接触网主要包含以下几项内容：1.基础构件，如水泥支柱、钢柱及支撑这些结构物的基础；2.基础安装结构件，这项内容的作用主要是连接接触网导线和基础构件；3.接触网导线，这部分作用就是传输电流给电力机车；4.其他辅助构件，包括回流线、附加悬挂等。
图中显示的是施工中的接触网导线架设过程。
接触网是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路。
其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。
接触悬挂包括接触线、吊弦、承力索以及连接零件。
接触悬挂通过支持装置架设在支柱上，其功用是将从牵引变电所获得的电能输送给电力机车。
支持装置用以支持接触悬挂，并将其负荷传给支柱或其它建筑物。
根据接触网所在区间、站场和大型建筑物而有所不同。
支持装置包括腕臂、水平拉杆、悬式绝缘子串，棒式绝缘子及其它建筑物的特殊支持设备。
定位装置包括定位管和定位器，其功用是固定接触线的位置，使接触线在受电弓滑板运行轨迹范围内，保证接触线与受电弓不脱离，并将接触线的水平负荷传给支柱。
支柱与基础用以承受接触悬挂、支持和定位装置的全部负荷，并将接触悬挂固定在规定的位置和高度上。
我国接触网中采用预应力钢筋混凝土支柱和钢柱，基础是对钢支柱而言的，即钢支柱固定在下面的钢筋混凝土制成的基础上，由基础承受支柱传给的全部负荷，并保证支柱的稳定性。
预应力钢筋混凝土支柱与基础制成一个整体，下端直接埋入地下。
接触网的电压等级 接触网的电压等级：工频单相交流制：27.5KV接触悬挂的类型接触网的分类大多以接触悬挂的类型来区分。
我们所讲的接触悬挂的分类是对接触网的每个锚段而言的。
接触悬挂的种类较多，一般根据其结构的不同分成简单接触悬挂和链形接触悬挂两大类。
简单接触悬挂（以下简称简单悬挂）系由一根接触线直接固定在支柱支持装置上的悬挂形式。
