串联型三极管稳压电路1.电路构成用三极管V代替图8.2中的限流电阻Ｒ，就得到图8.3所示的串联型三极管稳压电路。
在基极电路中，V DZ与Ｒ组成参数稳压器。
图 8.3 串联型三极管稳压电路2. 工作原理〔实验〕：①按图8.3连接电路，检查无误后，接通电路。
②保持输入电压U i不变，改变R L，观察U0。
③保持负载R L不变，改变U L，观察U0。
结论：输出电压U0基本保持不变。
该电路稳压过程如下：（１）当输入电压不变，而负载电压变化时，其稳压过程如下：（２）当负载不变，输入电压U增加时，其稳压过程如下：（３）当ＵＩ增加时，输出电压Ｕ０有升高趋势，由于三极管Ｔ基极电位被稳压管ＤＺ固定，故Ｕ０的增加将使三极管发射结上正向偏置电压降低，基极电流减小，从而使三极管的集射极间的电阻增大，ＵＣＥ增加，于是，抵消了Ｕ０的增加，使Ｕ０基本保持不变．上述电路虽然对输出电压具有稳压作用，但此电路控制灵敏度不高，稳压性能不理想。
8.3.2 带有放大环节的串联型稳压电路1．电路组成在图8.3电路加放大环节．如图8.4所示。
可使输出电压更加稳定。
图８．４带放大电路的串联型稳压电路取样电路：由Ｒ1、ＲP、Ｒ2组成，当输出电压变大时，取样电阻将其变化量的一部分送到比较放大管的基极，基极电压能反映出电压的变化，称为取样电压；取样电压不宜太大，也不宜太小，若太大，控制的灵敏度下降；若太小，带负载能力减弱。
基准电路：由ＲZ、V DＺ组成，给V２发射极提供一个基准电压，ＲZ为限流电阻，保证V DＺ有一个合适的工作电流。
比较放大管V2：Ｒ4既是V２的集电极负载电阻，又是V１的基极偏置电阻，比较放大管的作用是将输出电压的变化量，先放大，然后加到调整管的基极，控制调整管工作，提高控制的灵敏度和输出电压的稳定性。
调整管V１：它与负载串联，故称此电路为串联型稳压电路，调整管V１受比较放大管控制，集射极间相当于一个可变电阻，用来抵消输出电压的波动。
基于PSPICE的直流稳压电源电路仿真分析现代生活中电源的应用十分广泛，大部分的电子、电气设备，都必须有电源给其提供能量，它才能工作。
因此电源是所有电子设备必不可少的组成部分，电源的产生，使电子轻工业，特别是电子计算机、家用电器、实验仪器仪表等现代社会生活中必不可少的组成部分得到了快速发展，并促进了人类生活方式的变革。
本文将简要设计并分析一种线性直流稳压电源的设计原理、工作原理及参数计算仿真结果，并给出其技术指标。
一、直流稳压电源设计要求1.输出电压V o=6~12V连续可调2.纹波电压﹤=10mV一、概述本题所设计的直流稳压电源根据其技术指标设定，该电源可用作实验用电压源或生活中的充电及收音机、录音机的电源；该电源制作成本低，效果好稳定性高，且带有安全保护装置。
缺点就是体积较大、笨重，不便于携带。
但从总的方面来说，利大于弊，我们把它用在该用的地方，就能发挥它应有的作用，更好的为我们服务。
随着电子计算机技术的发展，计算机辅助设计已经逐渐进入电子设计的领域。
模拟电路中的电路分析、数字电路中的逻辑模拟，甚至是印制电路板、集成电路版图等等都开始采用计算机辅助工具来加快设计效率，提高设计成功率。
而大规模集成电路的发展，使得原始的设计方法无论是从效率上还是从设计精度上已经无法适应当前电子工业的要求，所以采用计算机辅助设计来完成电路的设计已经势在必行。
同时，微机以及适合于微机系统的电子设计自动化软件的迅速发展使得计算机辅助设计技术逐渐成为提高电子线路设计的速度和质量的不可缺少的重要工具。
在电路设计工作方面，最初使用的是Protel公司DOS版本的Tango软件，在当时这一软件被看作是多么的先进，因为在这以前没有人能像电脑那样快速、准确的画出电路图，制出电路板。
如今，随着Windows95/98及NT操作系统的出现，一些更方便、快捷的电路设计软件应运而生。
如：Tango、Protel、OrCAD、PSpice、Electronics Workbench、VeriBest、PAD2000等。
三极管稳压电路原理,输入电压低于5v时引言：稳压电路作为电子电路中的重要组成部分，在各种电子设备中起着至关重要的作用。
其中，三极管稳压电路是常用的一种。
本文将介绍三极管稳压电路的原理，并重点解析了输入电压低于5V时的工作机制和特点。
1. 三极管稳压电路的原理：三极管稳压电路是一种能够稳定输出电压的电路，采用三极管作为关键元件。
三极管稳压电路原理基于三极管的放大特性，可以实现输入电压的调节和稳定输出。
一般是通过负反馈的方式来实现稳压的目的。
2. 当输入电压低于5V时的工作机制：当输入电压低于5V时，三极管稳压电路会根据设计的电路参数和元件特性来调节输出电压。
具体工作机制如下：(1) 基极电压调节：在输入电压低于5V时，三极管的基极电压会根据比例关系进行调节，以维持输出电压的稳定。
通过调整基极电压，可以控制三极管的工作状态，从而影响输出电压的数值。
(2) 放大特性的利用：三极管具有放大特性，可以放大输入电压的微弱变化。
当输入电压低于5V且发生微小变化时，三极管会根据其放大倍数，将微小变化放大，并调节输出电压的偏置点，使其保持在稳定的数值。
(3) 负反馈的作用：在输入电压低于5V时，负反馈电路会根据输出电压的变化情况，通过调整输入电压或输出负载等方式，实现对输出电压的稳定调节。
负反馈的作用可以有效地控制输出电压的波动范围，在一定误差内保持其稳定。
3. 输入电压低于5V时的特点：当输入电压低于5V时，三极管稳压电路会呈现以下特点：(1) 输出电压稳定性好：通过三极管的放大和负反馈的作用，稳压电路可以在输入电压低于5V时，保持输出电压的稳定性。
输出电压的波动范围相对较小，适用于对输出电压要求严格的应用场景。
(2) 稳压能力较强：三极管稳压电路在输入电压低于5V时，可以通过调整电路参数和元件特性，提供稳定的输出电压。
其稳压能力较强，能够在输入电压波动较大的情况下，保持输出电压的稳定性。
(3) 效率相对较低：由于输入电压低于5V时，稳压电路需要通过放大和负反馈等方式进行调节，从而维持输出电压的稳定。
三极管共射放大电路实验一. 实验目的和要求1.学习共射放大电路的设计方法。
2.掌握放大电路静态工作点的测量与调整方法。
3.学习放大电路性能指标的测试方法。
4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法。
5.进一步熟悉示波器、函数信号发生器、交流毫伏表的使用。
二. 实验内容和原理1. 静态工作点的调整和测量2. 测量电压放大倍数3. 测量最大不失真输出电压4. 测量输入电阻和输出电阻5. 测量上限频率和下限频率6. 研究静态工作点对输出波形的影响放大器最佳静态工作点：要使放大器不失真地放大，必须选择合适的静态工作点。
初选静态工作点时，可以选取直流负载线的中点，即 VCE ＝1/2×VC 或 IC ＝1/2×ICS(ICS 为集电极饱和电流，ICS ≈VCC/Rc) 这样便可获得较大输出动态范围。
当放大器输出端接有负载R L 时，因交流负载线比直流负载线要陡，所以放大器动态范围要变小，如前图所示。
当发射极接有电阻时，也会使信号动态范围变小。
要得到最佳静态工作点，还要通过调试来确定，一般用调节偏置电阻的方法来调整静态工作点。
实验名称： 三极管共射极放大电路 姓名： 学号： 三. 主要仪器设备示波器、信号发生器、晶体管毫伏表 共射电路实验板四.操作方法和实验步骤1. 静态工作点的调整和测量P.2准备工作：(1) 对照电路原理图，仔细检查电路的完整性和焊接质量。
(2) 开启直流稳压电源，将直流稳压电源的输出调整到12V ，并用万用表检测输出电压。
确认后，先关闭直流稳压电源。
(3) 将电路板的工作电源端与12V 直流稳压电源接通。
然后，开启直流稳压电源。
此时，放大电路、处于工作状态。
静态工作点的调整：调节电位器，使Q 点满足要求(I CQ ＝1.5mA)。
·直接测电流不方便，一般采用电压测量法来换算电流。
·测电压时，要充分考虑到万用表直流电压档内阻对被测电路的影响 。
三极管和稳压二极管的稳压电路原理
三极管和稳压二极管常用于稳压电路，通过控制电流或者电压的方式，确保输出电压在一定范围内保持稳定。
稳压二极管（Zener二极管）是一种特殊的二极管，其工作在反向击穿区，当反向电压超过其特定的击穿电压时，会产生稳定的反向电压。
稳压二极管通过选择合适的反向击穿电压，可以实现稳定的电压输出。
常用的稳压二极管有电压范围从2V 到200V不等。
三极管稳压电路通常使用晶体三极管（BJT）或场效应管（FET）。
这些三极管通常工作在饱和区或者放大区，通过控制电流的方式，保持输出电压稳定。
稳压电路中，三极管通常作为一个调节器或者稳压器的元件使用。
在稳压电路中，稳压二极管或者三极管通常连接在电源和负载之间，通过稳压元件的特性，调节和维持输出电压的稳定性。
稳压二极管或者三极管在电流和电压变化时，可以自动调整其电阻来维持输出电压稳定。
需要注意的是，稳压二极管和稳压三极管并不是真正意义上的完美稳压器，其输出电压仍然会有一定的波动范围。
为了实现更精确的稳压电路，可以通过组合使用稳压二极管、稳压三极管和其他辅助元件，以及负反馈电路来改善稳定性和减小波动范围。
三极管和稳压二极管的稳压电路原理稳压电路是一种常用的电路，用于使电压在一定范围内稳定。
三极管和稳压二极管是两种不同的稳压电路，下面将详细介绍它们的稳压电路原理。
三极管稳压电路是一种基于负反馈原理的电路，它通过反馈电路控制输出电压的变化，使得输出电压稳定在设定值。
三极管稳压电路的基本原理如下：1.工作原理：三极管依托PN结的特性，提供了一个具有放大功能的开关。
当输出电压低于设定值时，三极管处于导通状态，将电流输入负载。
当输出电压达到设定值时，三极管进入截止状态，停止输入电流。
2.反馈电路：稳压电路中的反馈电路起到测量输出电压并调节三极管工作状态的作用。
反馈电路在输入电压和输出电压之间建立一个反馈回路，通过比较两者的差异，产生一个反馈信号，用于控制三极管。
3.电流调节器：稳压电路中的电流调节器用于调整输入电流，使得输出电压稳定在设定值。
在三极管稳压电路中，电流调节器通常是通过调节电流源电阻来实现。
三极管稳压电路具有以下特点：1.稳定性好：通过反馈回路控制，使得输出电压稳定在设定值，对电源波动和负载变化具有一定的抑制能力。
2.反应速度快：基于三极管的开关特性，响应速度比较快，适用于对电压稳定性要求较高的电路。
3.可靠性高：三极管是一种常见的电子元件，有良好的可靠性和稳定性。
二、稳压二极管电路原理稳压二极管电路是一种基于Zener二极管特性的电路，它通过Zener 二极管的击穿特性来稳定输出电压。
稳压二极管电路的基本原理如下：1.工作原理：稳压二极管是一种功能类似于普通二极管的二极管，其特点是在逆向电压达到设定值时，可以击穿，形成一个稳定的逆向电压。
当逆向电压小于设定值时，稳压二极管处于正常工作状态；当逆向电压大于设定值时，稳压二极管击穿并维持在设定的电压范围内。
2.电压稳定：稳压二极管通过选择适当的击穿电压，可以实现对输出电压的稳定控制。
在稳压二极管击穿之前，它在逆向偏置下是一个具有高电阻的二极管，只有在逆向电压超过其击穿电压时，它才具有较低的电阻值。
稳压电路的工作原理与简单稳压电源的制作本文介绍的是制作简单的稳压电源（图1），同学们经过组装、调试，全部达到了预定的要求。
围绕稳压电路，大家提出了许多问题，和老师一起进行了讨论。
同学：交流电经过整流和滤波可以得到比较平滑的直流电，为什么还要进行稳压呢？老师：整流、滤波电路虽然能把变压器副边的交流电变换成波形平滑的直流电，却不能保证负载上直流输出电压的稳定。
首先，电网电压有±10％的波动，经过整流、滤波后，输出电压也要跟着发生±10％的变动；其次，负载电流大小发生变化，变压器副边有内阻也会直接引起输出电压的变动。
同学：这一点我有体会。
上次我在调试整流、滤波电路时发现：不带负载时，用万用电表测量直流输出电压是7V；接上收音机后再去测量，电压就降到了6V。
老师：对。
特别是采用电容滤波的电路这种现象更加突出。
同学：稳压管既然是一种具有稳压作用的二极管，能不能用它组成稳压电路呢？老师：利用稳压管可以组成最简单的稳压电路（图2）。
把负载RL跟稳压管并联，由于稳压管两端的电压是稳定不变的，负载也就得到了稳定的直流电压。
同学：稳压管工作时为什么必须外加反向电压呢？老师：稳压管是一种特殊的二极管，当外加反向电压使它进入击穿状态时，只要在电路上采取措施限制通过它的反向电流，管子就不会损坏。
十分可贵的是，稳压管在击穿状态下，通过管子的电流在一定的范围内变化时，管子两端的电压可以保持基本不变。
稳压管的击穿电压值就是它的稳定电压值。
同学：怎么限制通过稳压管的稳定电流呢？老师：需要注意，稳压管都必须串联一个限流电阻R（参见图2），以保证通过稳压管的电流不超过允许的最大稳定电流值。
另一方面，限流电阻R在稳压电路中还起着电压调整作用。
假定电网电压升高，来自整流滤波电路的直流电压U1也随着升高，引起负载两端电压UL升高。
由于稳压管是与负载并联的，UL只要增大一点点，就会使流过稳压管的电流ID有较大的增加，因为I=ID+IL，I也跟着增大，限流电阻R上的电压降相应增大，把UI 的增加量由R承担下来，保持UL稳定不变。

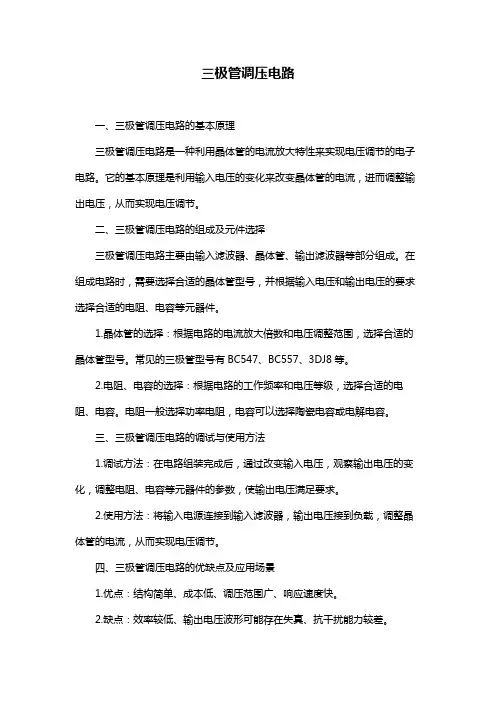

三极管调压电路一、三极管调压电路的基本原理三极管调压电路是一种利用晶体管的电流放大特性来实现电压调节的电子电路。
它的基本原理是利用输入电压的变化来改变晶体管的电流，进而调整输出电压，从而实现电压调节。
二、三极管调压电路的组成及元件选择三极管调压电路主要由输入滤波器、晶体管、输出滤波器等部分组成。
在组成电路时，需要选择合适的晶体管型号，并根据输入电压和输出电压的要求选择合适的电阻、电容等元器件。
1.晶体管的选择：根据电路的电流放大倍数和电压调整范围，选择合适的晶体管型号。
常见的三极管型号有BC547、BC557、3DJ8等。
2.电阻、电容的选择：根据电路的工作频率和电压等级，选择合适的电阻、电容。
电阻一般选择功率电阻，电容可以选择陶瓷电容或电解电容。
三、三极管调压电路的调试与使用方法1.调试方法：在电路组装完成后，通过改变输入电压，观察输出电压的变化，调整电阻、电容等元器件的参数，使输出电压满足要求。
2.使用方法：将输入电源连接到输入滤波器，输出电压接到负载，调整晶体管的电流，从而实现电压调节。
四、三极管调压电路的优缺点及应用场景1.优点：结构简单、成本低、调压范围广、响应速度快。
2.缺点：效率较低、输出电压波形可能存在失真、抗干扰能力较差。
3.应用场景：广泛应用于电子设备、电源系统、电动汽车等领域。
五、三极管调压电路的拓展与改进1.拓展：可以在此基础上添加保护电路、稳压电路等功能，以提高电路的性能。
2.改进：采用更先进的调压器件，如开关电源、线性稳压器等，以提高电路的效率和稳定性。
总之，三极管调压电路作为一种基本的电子电路，具有较强的实用性和广泛的应用前景。
三极管加稳压管电路计算
当三极管加稳压管组成电路时，可以通过计算来确定电路的稳定输出电压。
首先，我们需要确定三极管的工作状态。
三极管有三个引脚，分别是基极（B）、发射极（E）和集电极（C）。
在稳压电路中，三极管通常以饱和状态工作，即基极和发射极之间的电压为正峰值稳定电压（VBE），并且电流为稳定电流（IB）。
在稳压电路中，稳压管的主要目的是稳定输出电压。
稳压管是具有稳定电压放大特性的二极管，通常以其工作在反向击穿电压下而稳定输出电压。
为了计算输出电压，我们需要使用以下公式：
Vout = Vin - VBE (1)
其中Vout是输出电压，Vin是输入电压，VBE是三极管的基极和发射极之间的电压。
稳定输出电压由稳压管提供，根据稳压管的特性曲线和数据手册，可以找到稳定输出电压的范围。
同时，为了确保稳压电路正常工作，我们还需要计算电路中的电流，以确保电路中的元器件规格符合要求。
根据三极管的特性曲线和稳压管的数据手册，可以计算出三极
管和稳压管工作所需的电流和电压。
总结起来，三极管加稳压管电路的计算涉及以下几个方面：1. 计算稳定输出电压：根据公式(1)，根据输入电压和三极管基极和发射极之间的电压计算输出电压。
2. 计算电路中的电流：根据三极管和稳压管的特性曲线和数据手册，计算三极管和稳压管工作所需的电流和电压。
需要注意的是，具体的计算方法和公式会根据电路的具体设计和元器件的规格而有所变化，因此在实际计算中需要根据具体情况进行调整。
三极管串联稳压原理
三极管是一种常用的电子元件，广泛应用于电子电路中。
其中，三极管串联稳压电路是一种常见的稳压电路，能够有效地稳定电压输出。
下面将从浅入深，逐点解释三极管串联稳压原理。
1. 三极管的基本结构和工作原理
三极管由发射极、基极和集电极组成，通过对基极电压的控制来调节集电极和发射极之间的电流。
当在基极-发射极之间加上一定的电压时，三极管会进入工作状态，从而控制集电极-发射极之间的电流流动，实现信号放大、开关控制等功能。
2. 串联稳压原理的基本概念
串联稳压电路是一种通过在负载和电源之间串联元件来实现稳定输出电压的电路。
在三极管串联稳压电路中，通过三极管的调节作用，使得输出电压能够保持稳定。
3. 三极管串联稳压电路的基本组成
三极管串联稳压电路主要由三极管、稳压二极管和负载电阻组成。
稳压二极管起到了基准电压的稳定作用，而三极管则通过对基极电压的调节来实现稳定输出。
4. 工作原理
当输入电压发生变化时，稳压二极管的导通电流也会发生变化，从而改变三极管的工作点，使得输出电压保持稳定。
三极管通过调节电流来实现对输出电压的稳定控制，使得负载端的电压基本不受输入电压的影响。
5. 优缺点
三极管串联稳压电路具有稳定性好、响应速度快的优点，但也存在功耗较大、温度漂移大等缺点。
因此，在实际应用中需要根据具体情况进行选择和设计。
通过以上逐点的解释，可以清晰地了解三极管串联稳压电路的原理和工作方式。
在实际应用中，根据具体的电路设计和需求，可以合理地选择和搭配元件，实现稳定可靠的电压输出。
直流电压5v,三极管为2n3904的放大电路1. 介绍在现代电子学和电路设计中，放大电路是一种非常重要的部件。
它可以将输入信号放大到更高的电压、电流或功率，从而实现信号的增强和处理。
本文将围绕直流电压5v和三极管2n3904的放大电路展开深入探讨。
2. 直流电压5v直流电压是指电流方向不变的电压。
在电子设备中，由于直流电压稳定，因此常常被用作电路的供电源。
直流电压5v是一种比较常见的电压，通常用于供电电路、传感器和数字电路等部件。
在电路设计中，合理利用直流电压5v的特性，可以实现信号的稳定和可靠传输。
3. 三极管2n3904的特性三极管是一种常见的半导体器件，广泛应用于电子设备和电路中。
2n3904是一种常用的NPN型三极管，具有较高的放大倍数和频率响应。
它适用于各种电路设计，包括放大电路、开关电路和稳压电路等。
在放大电路中，3n3904可以很好地实现信号的放大和增强，是一种非常理想的放大器件。
4. 放大电路设计基于直流电压5v和三极管2n3904，我们可以设计一种简单的放大电路。
通过合理的电路连接和元件选择，可以实现对输入信号的放大和处理。
在设计放大电路时，需要考虑电路的稳定性、增益和频率响应等因素，以确保输出信号的质量和稳定性。
5. 实例分析假设我们需要设计一个将输入信号从直流电压5v增强到10v的放大电路。
我们可以选择合适的三极管2n3904作为放大元件，通过合理的电阻和电容连接，设计出一种满足需求的放大电路。
在实际电路连接过程中，需要考虑电路的稳定性、温度漂移和元件参数的匹配等因素，以确保电路的可靠性和性能。
6. 个人观点放大电路作为电子设备中非常重要的部件，对于信号的处理和增强起着至关重要的作用。
通过合理设计和选择放大电路的元件，可以实现对输入信号的精准处理和放大，从而得到符合要求的输出信号。
在实际应用中，需要充分考虑电路的稳定性、可靠性和成本等因素，以实现最佳的电路设计和性能表现。
7. 总结通过本文的介绍和分析，我们对直流电压5v和三极管2n3904的放大电路有了更深入的了解。
mos 管、三极管电源稳压电路
MOS管与三极管均可用于电源稳压电路，其工作原理各异：
- 三极管稳压器：利用三极管的电流放大特性，在反馈网络控制下调整自身的基极或栅极电压，从而维持输出电压稳定。
例如，在线性稳压器中，三极管作为调整元件，通过改变自身集电极-发射极间的电阻来保持输出恒定。
- MOS管稳压器：在低压降（LDO）线性稳压器中，MOSFET（金属氧化物半导体场效应晶体管）因其低导通阻抗而广泛应用。
MOS 管通过栅极电压控制漏源极间的导通程度，以消耗多余的电压来实现稳压，具有较高的效率和良好的热性能。
总结：MOS管稳压电路通常能提供更低功耗和更精准的电压控制，而三极管稳压电路在某些场合由于结构简单和成本较低仍被使用。
两者均需配合适当的反馈机制确保输出电压不受输入电压波动和负载变化的影响。
三极管稳压电路原理1.三极管基本原理：三极管是一种电子元件，包括三个区域：发射区、基区和集电区。
根据输入信号的不同，三极管可以工作在放大或者开关状态。
在稳压电路中，三极管处于放大状态。
2.稳压二极管原理：稳压二极管也被称为Zener二极管，其特点是在反向击穿电压下，能够维持相对稳定的电压。
这是由于Zener二极管内部的pn结构和特殊的设计，使得它能够在一定程度上抵抗电压的变化而保持反向击穿电压不变。
3.三极管稳压电路结构：4.三极管稳压电路工作原理：当输入电压增加时，输入电阻R1上的电压增加，导致Q1的基极电压增加。
三极管处于放大状态下，使得电流通过三极管的集电极和基极之间的连接。
这样，负载电阻RL上的电压也会增加，使得输出电压保持稳定。
5.反馈机制：6.控制电流：为了确保输出电压的稳定性，稳压电路还需要控制电流。
这可以通过在输入端加入适当的限制电流的电阻来实现。
限制电流的大小决定了三极管通电时所能承受的最大电流，并且可以调整和控制输出电压。
7.选择合适的元件：在设计三极管稳压电路时，需要选择合适的元件来实现所需的稳定性。
例如，选择具有合适反向击穿电压的稳压二极管，以及具有足够放大系数的三极管，都是非常重要的。
8.优缺点：综上所述，三极管稳压电路的原理基于三极管的放大特性和稳压二极管的反向击穿特性，能够通过放大和反馈机制来实现稳定输出电压。
通过选择合适的元件和控制电流，三极管稳压电路能够适应不同的电压要求，并且在很多电子设备中得到广泛应用。
431j加三极管稳压原理一、引言稳压电源是电子设备中常用的电源形式之一，它能够在输入电压变化范围较大的情况下，输出稳定的电压给负载。
431j是一种常用的电压参考元件，而三极管是一种常用的放大元件。
本文将结合431j 和三极管的特点，介绍431j加三极管稳压原理。
二、431j的基本原理431j是一种精密电压参考元件，它具有稳定的参考电压和较高的精度。
它的工作原理是通过内部的电压比较器，将输入电压与431j内部参考电压进行比较，然后控制输出引脚的电流，使得输出电压保持稳定。
三、三极管的基本原理三极管是一种具有放大功能的半导体器件，它由三个不同掺杂的半导体材料组成，分别是发射极、基极和集电极。
当在基极-发射极之间施加适当的电压时，三极管就可以起到放大电流的作用。
四、431j加三极管稳压原理431j加三极管稳压电路的基本原理是通过431j的参考电压来控制三极管的工作状态，从而实现对输出电压的稳定调节。
具体实现步骤如下：1. 设计电路图根据实际需求设计稳压电路的电路图。
一般来说，电路图由输入电源、稳压元件、三极管和负载组成。
其中，输入电源为待稳压的电源，稳压元件为431j，三极管用于放大和控制电流，负载为待供电的设备。
2. 连接电路根据电路图，按照正确的连接方式将电路中的各个元件连接起来。
注意电路中的接线要牢固可靠，避免出现接触不良或短路等问题。
3. 设置电压参考值根据需要，调节431j的引脚，使其输出的参考电压达到所需的稳定值。
一般来说，431j的参考电压可在0.5V到36V之间调节。
4. 调试电路将电路连接到稳压电源上，通过调整三极管的工作状态，使得输出电压保持稳定。
可以通过调整电路中的电阻或电容等元件来实现对输出电压的微调。
5. 检验稳定性在调试完成后，对稳压电路进行稳定性检验。
可以通过改变输入电压的大小，观察输出电压的变化情况，以验证稳压电路的稳定性。
五、总结431j加三极管稳压原理是一种常用的稳压电路，通过431j的参考电压和三极管的放大功能，可以实现对输出电压的稳定调节。
实验三三极管放大电路实验一、实验目的1．学习测量和调整放大器的静态工作点；2．学习测量电压放大倍数；3．了解共射极放大器的参数变化对静态工作点、放大倍数及输出波形的影响。
二、实验与原理电路图单管交流放大实验电路如图6-1所示。
图6-1 三极管放大电路实验电路图1．由三极管组成的放大电路为了获得最大不失真输出信号，必须合理设置静态工作点。
如果静态工作点太高或太低，或输入信号过大，都会使输出波形产生非线性失真。
对于小信号放大器，工作点都选择在交流负载线的中点附近，一般采用改变偏置电阻R B的方法来调节静态工作点。
2．电压放大倍数A u是指放大电路正常（即不失真）工作时对输入信号的放大能力，即A u=U o/U i，式中，Uo、Ui为输出和输入电压的有效值，可以用晶体管毫伏表测量。
三、仪器设备1．直流稳压电源2．晶体管毫伏表3．万用表4．信号发生器5．示波器四、实验内容与步骤1．先将直流稳压电源得输出调至+15V（以万用表测量的值为准），然后关掉电源。
用导线将电源输出接到实验电路板上，并按图6-1接好实验电路（R C=2.4kΩ），检查无误后接通电源。
2．三极管放大电路的静态研究（1）调节R w使放大器的发射极电位U E =2V左右，然后分别测出U B、U C，再计算出U BE、U CE、I C的大小（已知β=200)。
（2）左右调节R w，分别观察表格6-1中各量的变化趋势，并记录。
表6-13．三极管放大电路的动态研究（1）重新调节静态工作点U E =2V左右。
（2）使信号发生器输出1kHz、10mV的正弦波信号，接到放大器的输入端，将放大器的输出（R L=∞）信号接至示波器上观察输出波形，若不失真，测出u i和u o的大小，计算出电压放大倍数，并与估算值相比较。
（3）在输出波形不失真的情况下，按表6-2中给定的条件，测量并记录输出电压u o，计算电压放大倍数。
与预习结果相比较。
表6-2*4．调出放大器的最大输出幅度：在上述条件下，接上2kΩ负载电阻，调节R B使不失真时的输出电压最大（这里是指在Q点可调的情况下，电路所能达到的最大不失真输出幅度）。
三极管恒压电路
三极管恒压电路是利用三极管的电流放大作用，通过电阻和电容等元件对输入电压进行取样、比较和放大，输出稳定的电压。
下面介绍一个简单的三极管恒压电路的组成和工作原理。
1. 电路组成
三极管恒压电路主要由三极管、电阻、电容等元件组成。
其中，三极管作为主要元件，起到电流放大作用；电阻和电容等元件则起到取样、比较和滤波等作用。
2. 工作原理
当输入电压发生变化时，通过电阻和电容等元件对输入电压进行取样、比较和放大，使三极管基极电流发生变化，从而控制集电极电压的稳定。
具体来说，当输入电压升高时，电容充电，集电极电位升高，使得三极管基极电位也相应升高，从而减小基极电流，控制集电极电压的升高；反之，当输入电压降低时，电容放电，集电极电位降低，使得三极管基极电位也相应降低，从而增大基极电流，控制集电极电压的降低。
通过这种方式，三极管恒压电路能够输出稳定的电压，不受输入电压波动的影响。
同时，通过调整电阻和电容等元件的参数，可以调节输出电压的稳定范围和响应速度等性能指标。
需要注意的是，在实际应用中，三极管恒压电路可能还需要考虑其他因素，如温度、负载电流等因素对输出电压稳定性的影响。
同时，也需要选择合适的元件参数以满足实际需求。
