(完整版)高中物理电磁学优质习题整理

(每日一练)通用版高中物理电磁学静电场经典大题例题单选题1、带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。

该电场可能由A．一个带正电的点电荷形成B．一个带负电的点电荷形成C．两个分立的带等量负电的点电荷形成D．一带负电的点电荷与带正电的无限大平板形成答案：A解析：AB．负电荷在电场线上运动，说明电场线是直线；负电荷在等势面上做匀速圆周运动，说明等势线是圆形曲线，能满足以上两种情况的场源电荷可以是一个带正电的点电荷，不可能是带负电的点电荷，所以A正确､B错误；C．两个分立的带等量正电的点电荷可以满足以上条件，而两个分立的带等量负电的点电荷不能使负电荷完成题中运动，所以C错误；D．题中情况的等势线不能使负电荷做匀速圆周运动，D错误。

故选A。

2、两个质量相同的小球用不可伸长的细线连结，置于场强为E的匀强电场中，小球1和2均带正电，电量分别为和（＞）．将细线拉直并使之与电场方向平行，如图所示．若将两小球同时从静止状态释放，则释放后细线中的张力T为（不计重力及两小球间的库仑力）A．T=（－）EB．T=（－）EC．T=（+）ED．T=（+）E答案：A解析：，对将两个小球看做一个整体，整体在水平方向上只受到向右的电场力，故根据牛顿第二定律可得a=E(q1+q2)2m小球2分析，受到向右的电场力，绳子的拉力，由于q1>q2，球1受到向右的电场力大于球2向右的电场力，(q1−q2)E，故A正确；所以绳子的拉力向右，根据牛顿第二定律有T+Eq2=ma，联立解得T=12小提示：解决本题关键在于把牛顿第二定律和电场力知识结合起来，在研究对象上能学会整体法和隔离法的应用，分析整体的受力时采用整体法可以不必分析整体内部的力，分析单个物体的受力时就要用隔离法．采用隔离法可以较简单的分析问题3、如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，粒子在M点和N点时加速度大小分别为a M、a N，速度大小分别为v M、v N，下列判断正确的是（）A．a M<a N,v M<v N B．a M<a N,v M>v NC．a M>a N,v M<v N D．a M>a N,v M>v N答案：B解析：N点的电场线比M点的密，故N点的场强大于M点的场强，粒子在N点的加速度大于在M点的加速度，即a M<a N做曲线运动的粒子受到的合外力指向曲线的凹侧，粒子受到的电场力指向曲线的右下方，因为粒子带负电，场强方向沿左上方，粒子由M到N，电场力做负功，所以v M>v N故B正确；ACD错误。

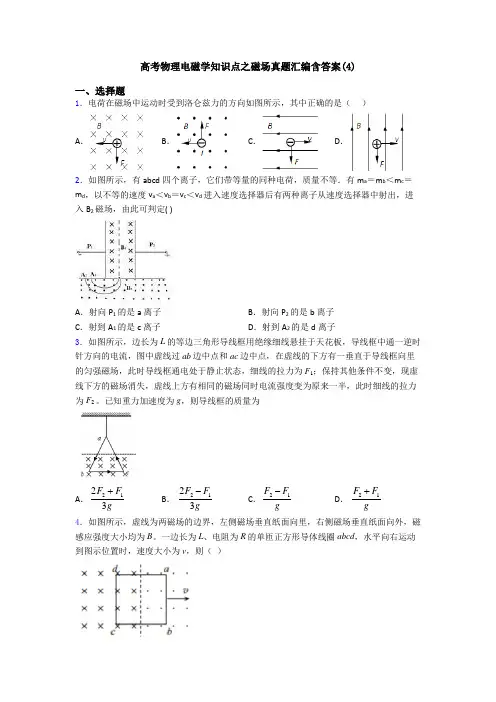

高考物理电磁学知识点之磁场真题汇编含答案(4)一、选择题1．电荷在磁场中运动时受到洛仑兹力的方向如图所示，其中正确的是（ ） A ． B ． C ． D ． 2．如图所示，有abcd 四个离子，它们带等量的同种电荷，质量不等．有m a ＝m b ＜m c ＝m d ，以不等的速度v a ＜v b ＝v c ＜v d 进入速度选择器后有两种离子从速度选择器中射出，进入B 2磁场，由此可判定( )A ．射向P 1的是a 离子B ．射向P 2的是b 离子C ．射到A 1的是c 离子D ．射到A 2的是d 离子3．如图所示，边长为L 的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab 边中点和ac 边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，此时导线框通电处于静止状态，细线的拉力为F 1；保持其他条件不变，现虚线下方的磁场消失，虚线上方有相同的磁场同时电流强度变为原来一半，此时细线的拉力为F 2 。

已知重力加速度为g ，则导线框的质量为A ．2123F F g +B ．212 3F F g -C ．21F F g -D ．21 F F g+ 4．如图所示，虚线为两磁场的边界，左侧磁场垂直纸面向里，右侧磁场垂直纸面向外，磁感应强度大小均为B 。

一边长为L 、电阻为R 的单匝正方形导体线圈abcd ，水平向右运动到图示位置时，速度大小为v ，则（ ）A．ab边受到的安培力向左，cd边受到的安培力向右B．ab边受到的安培力向右，cd边受到的安培力向左C．线圈受到的安培力的大小为22 2B L vRD．线圈受到的安培力的大小为22 4B L vR5．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。

其中23SA SC，已知甲、乙粒子的电荷量相等，下列说法正确的是A．甲带正电B．甲的比荷小C．甲的速率小D．甲、乙粒子的质量比为2：36．如图所示，回旋加速器是用来加速带电粒子使它获得很大动能的装置。

高二物理电磁学题库及答案一、选择题1、下列关于电场强度的说法中，正确的是（）A 电场强度是描述电场强弱的物理量B 电场中某点的电场强度与试探电荷在该点所受的电场力成正比C 电场中某点的电场强度与试探电荷的电荷量成反比D 电场中某点的电场强度方向就是试探电荷在该点所受电场力的方向答案：A解析：电场强度是描述电场强弱和方向的物理量，A 选项正确；电场中某点的电场强度是由电场本身决定的，与试探电荷在该点所受的电场力以及试探电荷的电荷量均无关，B、C 选项错误；电场中某点的电场强度方向是正试探电荷在该点所受电场力的方向，D 选项错误。

2、真空中两个等量异种点电荷，电荷量数值均为 q，相距为 r，则两点电荷连线中点处的电场强度大小为（）A 0B ＼（k\frac{2q}｛r^2}＼）C ＼（k\frac{4q}｛r^2}＼）D ＼（k\frac{8q}｛r^2}＼）答案：D解析：根据库仑定律，两点电荷在连线中点处产生的电场强度大小相等，方向相同。

一个点电荷在中点处产生的电场强度大小为＼（E ＝ k\frac{q}｛（＼frac{r}｛2}）＾2} ＝ k\frac{4q}｛r^2}＼），则两个点电荷在中点处产生的电场强度大小为＼（2E ＝ k\frac{8q}｛r^2}＼）。

3、下列关于磁场的说法中，正确的是（）A 磁场是一种看不见、摸不着的特殊物质B 磁场只存在于磁极周围C 磁场对放入其中的磁极有力的作用D 磁场对放入其中的电流有力的作用答案：A解析：磁场是一种看不见、摸不着的特殊物质，A 选项正确；磁场存在于磁体和电流周围，B 选项错误；磁场对放入其中的磁极有力的作用，C 选项正确；磁场对放入其中的通电导体有力的作用，D 选项错误。

4、长为 L 的直导线中通有电流 I，在与其垂直的匀强磁场中受到的安培力大小为 F，则磁场的磁感应强度大小为（）A ＼（B ＝＼frac{F}｛IL}＼）B ＼（B ＼geq ＼frac{F}｛IL}＼）C ＼（B ＼leq ＼frac{F}｛IL}＼）D 以上都不对答案：B解析：当导线与磁场垂直时，磁感应强度＼（B ＝＼frac{F}｛IL}＼）；当导线与磁场不垂直时，磁感应强度＼（B ＼geq ＼frac{F}｛IL}＼）。

电磁学考试题库及答案高中电磁学是物理学中的一个重要分支，它研究的是电荷、电场、电流、磁场以及它们之间的相互作用。

以下是一份高中电磁学考试题库及答案，供同学们学习和练习。

一、选择题1. 电荷间的相互作用遵循以下哪条定律？A. 牛顿第一定律B. 牛顿第二定律C. 库仑定律D. 欧姆定律答案：C2. 以下哪个单位是用来测量电流的？A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 法拉（F）答案：B3. 一个电路中，电阻为10Ω，通过它的电流为0.5A，根据欧姆定律，该电路两端的电压是多少伏特？A. 2VB. 5VC. 10VD. 20V答案：B4. 电磁波的传播速度在真空中是多少？A. 299,792,458 m/sB. 300,000 km/sC. 3×10^8 m/sD. 3×10^11 m/s答案：C5. 法拉第电磁感应定律表明什么？A. 电流的产生与磁场的变化有关B. 电流的产生与电场的变化有关C. 磁场的产生与电流的变化有关D. 电场的产生与磁场的变化有关答案：A二、填空题6. 电场强度的定义式是 \( E = \frac{F}{q} \)，其中 \( E \) 表示电场强度，\( F \) 表示电荷所受的电场力，\( q \) 表示电荷量。

答案：电场强度7. 电流的国际单位是安培，用符号 \( A \) 表示。

答案：安培8. 一个闭合电路的总电阻为 \( R \)，电源的电动势为 \( E \)，电路中的电流 \( I \) 可以通过欧姆定律计算，即 \( I = \frac{E}{R} \)。

答案：欧姆定律9. 电磁波的三个主要特性包括：波长、频率和速度。

答案：波长、频率10. 法拉第电磁感应定律表明，当磁场变化时，会在导体中产生感应电动势。

答案：感应电动势三、简答题11. 简述电磁波的产生原理。

答案：电磁波是由变化的电场和磁场相互作用产生的，它们以波的形式向外传播，不需要介质，可以在真空中传播。

高考物理电磁学大题练习20题Word版含答案及解析方向与图示一致。

金属棒的质量为m，棒的左端与导轨相接，右端自由。

设金属棒在磁场中的电势能为0.1)当磁场的磁感应强度为B1时，金属棒在匀强磁场区域内做匀速直线运动，求金属棒的速度和通过电阻的电流强度。

2)当磁场的磁感应强度随时间变化时，金属棒受到感生电动势的作用，求金属棒的最大速度和通过电阻的最大电流强度。

答案】(1) v=B1d/2m。

I=B1d2rR/(rL+dR) (2) vmaxBmaxd/2m。

ImaxBmaxd2rR/(rL+dR)解析】详解】(1)由洛伦兹力可知，金属棒在匀强磁场区域内受到向左的洛伦兹力，大小为F=B1IL，方向向左，又因为金属棒在匀强磁场区域内做匀速直线运动，所以受到的阻力大小为F1Fr，方向向右，所以有：B1IL=Fr解得：v=B1d/2m通过电阻的电流强度为：I=B1d2rR/(rL+dR)2)当磁场的磁感应强度随时间变化时，金属棒受到感生电动势的作用，其大小为：e=BLv所以金属棒所受的合力为：F=BLv-Fr当合力最大时，金属棒的速度最大，即：BLvmaxFr=0解得：vmaxBmaxd/2m通过电阻的电流强度为：ImaxBmaxd2rR/(rL+dR)题目一：金属棒在电动机作用下的运动一根金属棒在电动机的水平恒定牵引力作用下，从静止开始向右运动，经过一段时间后以匀速向右运动。

金属棒始终与导轨相互垂直并接触良好。

问题如下：1) 在运动开始到匀速运动之间的时间内，电阻R产生的焦耳热；2) 在匀速运动时刻，流过电阻R的电流方向、大小和电动机的输出功率。

解析：1) 运动开始到匀速运动之间的时间内，金属棒受到电动机的牵引力向右运动，电阻R中会产生电流。

根据欧姆定律和焦耳定律，可以得到电阻R产生的焦耳热为：$Q=I^2Rt$，其中I为电流强度，t为时间。

因此，我们需要求出这段时间内的电流强度。

根据电动机的牵引力和电阻R的阻值，可以得到电路中的总电动势为$E=FL$，其中F为电动机的牵引力，L为金属棒的长度。

高中物理电磁学基础练习题及答案练习题一：电场1. 电荷的基本单位是什么？答案：库仑（C）2. 两个等量的正电荷相距1米，它们之间的电力是多少？答案：9 × 10^9 N3. 电场强度的定义是什么？答案：单位正电荷所受到的电力4. 空间某点的电场强度为10 N/C，某个电荷在此点所受的电力是5 N，求该电荷的电量。

答案：0.5 C练习题二：磁场1. 磁力线的方向与什么方向垂直？答案：磁力线的方向与磁场的方向垂直。

2. 磁力的大小与什么有关？答案：磁力的大小与电流强度、导线长度以及磁场强度有关。

3. 磁感应强度的单位是什么？答案：特斯拉（T）4. 在垂直磁场中，一根导线受到的力大小与什么有关？答案：导线长度、电流强度以及磁场强度有关。

练习题三：电磁感应1. 什么是电磁感应？答案：电磁感应是指导体在磁场的作用下产生感应电动势的现象。

2. 什么是法拉第电磁感应定律？答案：法拉第电磁感应定律指出，当导体回路中的磁通量变化时，导体回路中会产生感应电动势。

3. 一根长度为1 m的导体以2 m/s的速度与磁感应强度为0.5 T 的磁场垂直运动，求导体两端的感应电动势大小。

答案：1 V4. 一根长度为3 m的导线以2 m/s的速度穿过磁感应强度为0.5 T的磁场，若导线两端的电压为6 V，求导线的电阻大小。

答案：1 Ω练习题四：电磁波1. 什么是电磁波？答案：电磁波是由电场和磁场相互作用产生的波动现象。

2. 电磁波的传播速度是多少？答案：光速，约为3 × 10^8 m/s。

3. 可见光属于电磁波的哪个频段？答案：可见光属于电磁波的红外线和紫外线之间的频段。

4. 无线电波属于电磁波的哪个频段？答案：无线电波属于电磁波的低频段。

练习题五：电磁学综合练习1. 一个电荷在垂直磁场中受到的磁力大小为5 N，该电荷的电量是2 C，求该磁场的磁感应强度。

答案：2.5 T2. 一段长度为2 m的导线以8 m/s的速度进入磁感应强度为0.2 T的磁场中，导线所受的感应电动势大小为4 V，求导线两端的电阻大小。

高中物理电磁感应练习题及答案一、选择题1、在电磁感应现象中，下列说法正确的是：A.感应电流的磁场总是阻碍原磁通量的变化B.感应电流的磁场方向总是与原磁场的方向相反C.感应电流的磁场方向总是与原磁场的方向相同D.感应电流的磁场方向与原磁场方向无关答案：A.感应电流的磁场总是阻碍原磁通量的变化。

2、一导体在匀强磁场中匀速切割磁感线运动，产生感应电流。

下列哪个选项中的物理量与感应电流大小无关？A.磁感应强度B.导体切割磁感线的速度C.导体切割磁感线的长度D.导体切割磁感线的角度答案：D.导体切割磁感线的角度。

二、填空题3、在电磁感应现象中，当磁通量增大时，感应电流的磁场方向与原磁场方向_ _ _ _ ；当磁通量减小时，感应电流的磁场方向与原磁场方向 _ _ _ _。

答案：相反；相同。

31、一根导体在匀强磁场中以速度v运动，切割磁感线，产生感应电动势。

如果只增大速度v，其他条件不变，则产生的感应电动势将_ _ _ _ ；如果保持速度v不变，只减小磁感应强度B，其他条件不变，则产生的感应电动势将 _ _ _ _。

答案：增大；减小。

三、解答题5、在电磁感应现象中，有一闭合电路，置于匀强磁场中，接上电源后有电流通过，现将回路断开，换用另一电源重新接上，欲使产生的感应电动势增大一倍，应采取的措施是（）A.将回路绕原路转过90°B.使回路长度变为原来的2倍C.使原电源的电动势增大一倍D.使原电源的电动势和回路长度都增大一倍。

答案：A.将回路绕原路转过90°。

法拉第电磁感应定律是电磁学中的重要规律之一，它描述了变化的磁场产生电场，或者变化的电场产生磁场的现象。

这个定律是法拉第在1831年发现的，它为我们打开了一个全新的领域——电磁学，也为我们的科技发展提供了强大的理论支持。

在高中物理中，法拉第电磁感应定律主要通过实验和理论推导来展示，让学生们能够更直观地理解这个重要的规律。

高中的学生们已经对电场和磁场的基本概念有了一定的了解，他们已经掌握了电场线和磁场线的概念，以及安培定则等基本知识。

高三物理电磁学练习题及答案一、选择题1. 带电粒子在磁场中受力的大小与以下哪个因素无关？A. 粒子的电荷量B. 粒子的速度C. 粒子所受磁场的大小D. 粒子所受磁场的方向2. 一个导线以匀速矩形轨道绕一个垂直于轨道面的固定轴旋转。

导线的两端接有电源，通过导线的电流大小和方向在转过一个周期后是：A. 大小不变，方向也不变B. 大小不变，方向相反C. 大小相反，方向不变D. 大小相反，方向相反3. 两个平行的长直导线之间通过电流会发生什么现象？A. 两导线之间会产生吸引力B. 两导线之间会产生斥力C. 两导线之间会发生磁场D. 两导线之间电流大小会发生变化4. 一根导线形状为正方形，两边的两段导线与均匀磁场垂直并相等。

通过导线的总电流为I，导线所在的平面与磁场之间夹角为θ。

则导线所受力的大小为：A. IθB. Iθ/2C. Iθ^2D. Iθ^2/25. 在变化磁场中一个回路内的感应电动势的大小与以下哪个因素无关？A. 磁场的变化速率B. 回路面积的大小C. 回路的形状D. 磁场的方向二、填空题1. 两根平行导线之间的距离为0.2 m，通过第一根导线的电流为2 A，第二根导线与第一根导线的角度为30°，则在第二根导线上的磁感应强度为_____ T。

2. 一根长直导线通过电流3 A，产生的磁场的磁感应强度为____ T。

3. 一个圆形回路的半径为0.2 m，它所在的平面与一个磁场垂直，磁感应强度为0.5 T，磁场持续变化，则回路内感应电动势的大小为_____ V。

4. 一根导线形状为正方形，两边的两段导线与均匀磁场垂直并相等。

通过导线的总电流为4 A，导线所在的平面与磁场之间夹角为60°。

则导线所受力的大小为_____ N。

三、计算题1. 一条长直导线通过电流I，产生的磁场与另一根平行导线距离为d，并在两导线之间产生一个力作用。

当其中一根导线的电流大小为2I时，两导线之间的力变为原来的几倍？2. 一个包围面积为0.2 m^2的圆形回路，其平面与磁场成60°角，磁感应强度为0.4 T，磁场变化的速率为5 T/s，计算回路中感应电动势的大小。

(每日一练)人教版高中物理电磁学静电场知识总结例题单选题1、如图，在(a，0)位置放置电荷量为q的正点电荷，在(0，a)位置放置电荷量为q的负点电荷，在距P(a，a)为√2a的某点处放置正点电荷Q，使得P点的电场强度为零。

则Q的位置及电荷量分别为（）A．(0，2a)，√2q B．(0，2a)，2√2qC．(2a，0)，√2q D．(2a，0)，2√2q答案：B解析：根据点电荷场强公式E=k Q r2两点量异种点电荷在P点的场强大小为E0=kqa2，方向如图所示两点量异种点电荷在P点的合场强为E1=√2E0=√2kqa2，方向与+q点电荷与-q点电荷的连线平行如图所示Q点电荷在p点的场强大小为E2=k Q(√2a)2=kQ2a2三点电荷的合场强为0，则E2方向如图所示，大小有E1=E2解得Q=2√2q由几何关系可知Q的坐标为（0，2a）故选B。

2、如图所示，在水平向右的匀强电场中，质量为m的带电小球，以初速度υ从M点竖直向上运动，通过N点时，速度大小为2υ，方向与电场方向相反，则小球从M运动到N的过程（）A．动能增加12mυ2B．机械能增加2mυ2C．重力势能增加32mυ2D．电势能增加2mυ2解析：由动能的表达式E k =12mv 2可知带电小球在M 点的动能为E kM =12mv 2，在N 点的动能为E kN =12m (2v )=2mv 2，所以动能的增量为ΔE k =32mv 2，故A 错误；带电小球在电场中做类平抛运动，竖直方向受重力做匀减速运动，水平方向受电场力做匀加速运动，由运动学公式有v y =v =gt,v x =2v =at =qE mt ，可得qE =2mg ，竖直方向的位移ℎ=v2t ，水平方向的位移x =2v 2t =vt ，因此有x =2ℎ，对小球写动能定理有qEx −mgℎ=△E k =32mv 2，联立上式可解得qEx =2mv 2，mgℎ=12mv 2，因此电场力做正功，机械能增加，故机械能增加2mv 2，电势能减少2mv 2，故B 正确D 错误，重力做负功重力势能增加量为12mv 2，故C 错误．3、静电场中，带电粒子在电场力作用下从电势为φa 的a 点运动至电势为φb 的b 点．若带电粒子在a 、b 两点的速率分别为va 、vb ，不计重力，则带电粒子的比荷q /m ，为（ ）A ．v a 2−v b 2φb−φaB ．v b 2−v a 2φb−φaC ．v a 2−v b 22(φb−φa)D ．v b2−v a 22(φb−φa)答案：C 解析：带电粒子在a 、b 两点的速率分别为v a 、v b ，带电粒子在a 、b 两点动能的变化ΔE k =12mv b 2−12mv a 2带电粒子在电场力作用下从电势为φa 的a 点运动至电势为φb 的b 点，电势能的变化为ΔE P =qφb −qφa根据能量守恒得ΔE K =−ΔE P解得q m =v a 2−v b 22(φb −φa )4、如图所示，边长为a的等边ΔABC的A、B、C三点处各放置一个点电荷，三个点电荷所带电荷量数值均为Q，其中A、B处为正电荷，C处为负电荷；边长为a的等边ΔEFG的E、F、G三点处均有一垂直纸面的电流大小为I的导线，其中E、F处电流垂直纸面向内，G处电流垂直纸面向外，O，H是三角形的中心，D为AB中点，若两三角形均竖直放置，且AB、EF相互平行，下列说法正确的是（）A．O点处的电势高于D点处的电势B．带负电的试探电荷沿直线从D点运动到O点的过程中电势能减小C．A点电荷所受电场力方向与E点处通电直导线所受安培力方向相同D．正电荷在O点处所受电场力方向与电流方向垂直纸面向外的通电导线在H点处所受安培力方向相同答案：D解析：A．结合三个点电荷分布可知，CD的电场线方向由D指向C，顺着电场线的方向电势逐渐降低，即O点处的电势低于D点处的电势，故A错误；B．带负电的试探电荷沿直线从D点运动到O点的过程中，电势降低，故负电荷的电势能增大，故B错误；C．在电场中，根据同种电荷排斥，异种电荷相吸引，分别作出B、C对A的作用力，再根据平行四边定则进行合成，得A点电荷所受电场力F A，其方向如左图所示；在磁场中，根据同向电流相吸引，反向电流相排斥，分别作出F、G对E的作用力，再根据平行四边定则进行合成，得E点处通电直导线所受安培力F E，其方向如右由图可知，A点电荷所受电场力方向与E点处通电直导线所受安培力方向不相同，故C错误；D．在电场中，作出A、B、C三个点电荷在O点产生的电场强度方向，因正电荷A、B两点电荷产生的电场强度大小相等，与DC线的夹角相等，根据平行四边形定则可知，A、B的合电场强度方向由O指向C，而负电荷C 在O点产生的电场强度方向，也是由O指向C，如左图所示，故三个点电荷在O点产生的电场强度方向最终也是由O指向C，所以将正电荷放在O点，其所受的电场力方向由O指向C；在磁场中，分别作出E、F、G三根通电导线在H点产生的磁感应强度方向，因E、F的电流大小相等，方向相同，且都向里，则两根通电导线在H 点产生的磁感应强度大小相等，方向如右图所示根据平行四边形定则，可知E、F两根通电导线的合磁感应强度方向沿水平向右，而G通的电流方向是垂直纸面向外，故在H点产生的磁感应强度方向是水平向右，故三根通电导线的最终合磁感应强度方向水平向右，所以根据左手定则可知，在H点放一根电流方向垂直纸面向外的通电导线，所受的安培力方向由H指向G，即正电荷在O 点处所受电场力方向与电流方向垂直纸面向外的通电导线在H 点处所受安培力方向相同，故D 正确。

高三物理 电磁感应计算题集锦1．（18分）如图所示，两根相同的劲度系数为k 的金属轻弹簧用两根等长的绝缘线悬挂在水平天花板上，弹簧上端通过导线与阻值为R 的电阻相连，弹簧下端连接一质量为m ，长度为L ，电阻为r 的金属棒，金属棒始终处于宽度为d 垂直纸面向里的磁感应强度为B 的匀强磁场中。

开始时弹簧处于原长，金属棒从静止释放，水平下降h 高时达到最大速度。

已知弹簧始终在弹性限度内，且弹性势能与弹簧形变量x 的关系为221kx E p，不计空气阻力及其它电阻。

求：（1）此时金属棒的速度多大?（2）这一过程中，R 所产生焦耳热Q R 多少?2．（17分）如图15（a ）所示，一端封闭的两条平行光滑导轨相距L ，距左端L 处的中间一段被弯成半径为H的1/4圆弧，导轨左右两段处于高度相差H 的水平面上。

圆弧导轨所在区域无磁场，右段区域存在磁场B 0，左段区域存在均匀分布但随时间线性变化的磁场B （t ），如图15（b ）所示，两磁场方向均竖直向上。

在圆弧顶端，放置一质量为m 的金属棒ab ，与导轨左段形成闭合回路，从金属棒下滑开始计时，经过时间t 0滑到圆弧顶端。

设金属棒在回路中的电阻为R ，导轨电阻不计，重力加速度为g 。

⑴问金属棒在圆弧内滑动时，回路中感应电流的大小和方向是否发生改变？为什么？ ⑵求0到时间t 0内，回路中感应电流产生的焦耳热量。

⑶探讨在金属棒滑到圆弧底端进入匀强磁场B 0的一瞬间，回路中感应电流的大小和方向。

3、（16分）t ＝0时，磁场在xOy 平面内的分布如图所示。

其磁感应强度的大小均为B 0，方向垂直于xOy 平面，相邻磁场区域的磁场方向相反。

每个同向磁场区域的宽度均为l 0。

整个磁场以速度v 沿x 轴正方向匀速运动。

⑴若在磁场所在区间，xOy 平面内放置一由n 匝线圈串联而成的矩形导线框abcd ，线框的bc 边平行于x 轴.bc ＝l B 、ab ＝L ，总电阻为R ，线框始终保持静止。

高中物理电磁学练习题学校:___________姓名：___________班级：___________一、单选题1．下列哪种做法不属于防止静电的危害（）A．印染厂房中保持潮湿B．油罐车的尾部有一铁链拖在地上C．家用照明电线外面用一层绝缘胶皮保护D．在地毯中夹杂一些不锈钢丝纤维2．避雷针能起到避雷作用，其原理是（）A．尖端放电B．静电屏蔽C．摩擦起电 D．同种电荷相互排斥3．2022年的诺贝尔物理学奖同时授予给了法国物理学家阿兰•阿斯佩、美国物理学家约翰•克劳泽及奥地利物理学家安东•蔡林格，以表彰他们在“纠缠光子实验、验证违反贝尔不等式和开创量子信息科学”方面所做出的杰出贡献。

许多科学家相信量子科技将改变我们未来的生活，下列物理量为量子化的是（）A．一个物体带的电荷量B．一段导体的电阻C．电场中两点间的电势差D．一个可变电容器的电容4．关于电流，下列说法中正确的是()A．电流跟通过截面的电荷量成正比，跟所用时间成反比B．单位时间内通过导体截面的电量越多，导体中的电流越大C．电流是一个矢量，其方向就是正电荷定向移动的方向D．国际单位制中，其单位“安培”是导出单位5．转笔（Pen Spinning）是一项用不同的方法与技巧、以手指来转动笔的休闲活动，如图所示。

转笔深受广大中学生的喜爱，其中也包含了许多的物理知识，假设某转笔高手能让笔绕其上的某一点O做匀速圆周运动，下列有关该同学转笔中涉及到的物理知识的叙述正确的是（）A．笔杆上的点离O点越近的，做圆周运动的向心加速度越大B．若该同学使用中性笔，笔尖上的小钢珠有可能因快速的转动做离心运动而被甩走C．若该同学使用的是金属笔杆，且考虑地磁场的影响，由于笔杆中不会产生感应电流，因此金属笔杆两端一定不会形成电势差D．若该同学使用的是金属笔杆，且考虑地磁场的影响，那么只有在竖直平面内旋转时，金属笔杆两端才会形成电势差6．关于电场力做功与电势差的关系，下列说法正确的是（）A．M、N两点间的电势差等于将单位电荷从M点移到N点电场力做的功B．不管是否存在其他力做功，电场力对电荷做多少正功，电荷的电势能就减少多少C．在两点间移动电荷电场力做功为零，则这两点一定在同一等势面上，且电荷一定在等势面上移动D．在两点间移动电荷，电场力做功的多少与零电势的选取有关7．图甲和乙是教材中演示自感现象的两个电路图，L1和L2为电感线圈。

WORD格式整理一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=II安培力为：I=III=I 2I2II=II=I△I△I故：I 2I2II△I＝I△I求和，有：I 2I2I∑I△I＝I∑△I故：I 2I2II＝I(I0−I)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则( )A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．WORD 格式整理粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：I =I 2II ，又因为粒子在磁场中圆周运动的周期I =2II II ，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从P 点和Q 点射出，由图知，粒子运动的半径I I <I I ，又粒子在磁场中做圆周运动的半径I =II II知粒子运动速度I I <I I ，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式I =II II ，周期公式I =2II II ，运动时间公式I =I 2I I ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c 点的导线所受安培力的方向( )A. 与ab 边平行，竖直向上B. 与ab 边垂直，指向右边C. 与ab 边平行，竖直向下D. 与ab 边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c 点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a 在c 处的磁场方向垂直ac 斜向下，b 在c 处的磁场方向垂直bc 斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c 点所受安培力方向为与ab 边垂直，指向左边，D 正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A 错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B 正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD 错误；8．在如图所示的平行板电容器中，电场强度E 和磁感应强度B 相互垂直，一带正电的粒子q 以速度v 沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。

(每日一练)高中物理电磁学磁场典型例题单选题1、关于磁感线的描述，下列哪些是正确的（）A．磁感线从磁体的N极出发到磁体的S极终止B．自由转动的小磁针放在通电螺线管内部，其N极指向螺线管的南极C．磁感线上每一点的切线方向就是该点的磁场方向D．通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组等间距同心圆答案：C解析：A．磁感线在磁铁的外部，由N到S，在内部，由S到N，形成闭合曲线，故A错误；B．螺线管内部磁感线由S极指向N极，小磁针N极所指的方向即为磁场的方向，故小磁针放在通电螺线管内部，其N极指向螺线管的N极即北极，故B错误；C．磁感线的疏密表示磁场的强弱，磁感线切线的方向表示磁场的方向，故C正确；D．通电直导线的磁场距离通电直导线越远则磁场越弱，故以导线上任意点为圆心垂直于导线的多组同心圆越往外越稀疏，不是等间距，故D错误。

故选C。

2、如图所示，在MNQP中有一垂直纸面向里匀强磁场，质量和电荷量都相等的带电粒子a、b、c以不同的速率从O点沿垂直于PQ的方向射入磁场，图中实线是它们的轨迹。

已知O是PQ的中点，不计粒子重力，下列说法中正确的是（）A．粒子a带负电，粒子b、c带正电B．粒子c在磁场中运动的时间最长C．粒子a在磁场中运动的周期最小D．射入磁场时粒子a的速率最小答案：B解析：A．根据左手定则可知α粒子带正电，b、c粒子带负电，故A错误；BC．根据Bvq=m4π2r T2T=2πr v可知T=2πm Bq即各粒子的周期一样，粒子c的轨迹对应的圆心角最大，所以粒子c在磁场中运动的时间最长，故B正确，C 错误；D．由洛伦兹力提供向心力Bvq=mv2 r可知v=Bqr m可知b的速率最大，c的速率最小，故D错误。

故选B。

3、如图所示，边长为L的正六边形abcd e f区域内存在垂直纸面向里的匀强磁场，磁感应强度大小为B，正六边形中心O处有一粒子源，可在纸面内向各个方向发射不同速率带正电的粒子，已知粒子质量均为m、电荷量均为q，不计粒子重力和粒子间的相互作用，下列说法正确的是（）A．可能有粒子从ab边中点处垂直ab边射出B．从a点垂直af离开正六边形区域的粒子在磁场中的运动时间为πm6qBC．垂直cf向上发射的粒子要想离开正六边形区域，速率至少为(2√3−3)qBLmD．要想离开正六边形区域，粒子的速率至少为√3qBL2m答案：C解析：A．若粒子从ab边中点处垂直ab边射出，则圆心一定在在ab边上，设与ab边交点为g，则圆心在Og的中垂线上，而中垂线与ab边平行，不可能相交，故A错误；B．同理做aO垂线出射速度垂线交于f点，即f为圆心，则对于圆心角为60°，所以粒子在磁场中的运动时间为t=1 6 T且T=2πm qB解得t=πm 3qB故B错误；C．垂直cf向上发射的粒子刚好与能离开磁场时，轨迹与边af相切，则由几何关系得L=r+r sin60°由qvB=mv 2r得r=mv qB联立解得v=(2√3−3)qBLm故C正确；D．因为O点距六边形的最近距离为d=Lcos30°=√3 2L即此时对应刚好离开磁场的最小直径，所以最小半径为r=d 2又r=mv qB所以最小速度为v min=√3qBL 4m故D错误。

R
x
tan
，t2
x3m
，t2
vqB
过MO后粒子做类平抛运动，设运动的时间为t
3，则：3R
1
3
又：v
E3m
，t3
BqB
2
则速度最大的粒子自O进入磁场至重回水平线POQ所用的时间tt1t2t3
联立解得：t
或
qB
（3）由题知速度大小不同的粒子均要水平通过OM，其飞出磁场的位置均应在ON的连线上，故磁场范围的最小面积S是速度最大的粒子在磁场中的轨迹与ON所围成的面积。扇形
OON的面积S1R2
3
OO N的面积为：
又SSS
S
3
R2
4
联立解得
12
m2E2
q2B4
或(3)
3
m2E2
q2B4。
2.如图甲所示，两平行金属板接有如图乙所示随时间t变化的电压U，两板间电场可看作均匀的，且两金属板外无电场，两金属板长L＝0.2m，两板间距离d＝0.2m．在金属板右侧边界MN的区域有一足够大的匀强磁场，MN与两板中线OO′垂直，磁感应强度为B，方向垂直纸面向里．现有带正电的粒子流沿两板中线OO′连续射入电场中，已知每个粒子速度v0
【答案】（1）。方向：斜向右上方或斜向右下方，与初速
度方向成45°夹角；（2）s，距离s与粒子在磁场中运行速度的大小无关，
s为定值。
【解析】
能射出电场，也可能只有部分粒子能射出电场，设偏转的电压为U0时，粒子刚好能经过极板的右边缘射出，则：
解得U0＝100V
3.如图所示，在倾角θ=37°的光滑绝缘斜面内有两个质量分别为4m和m的正方形导线框a、
b电阻均为R，边长均为l；它们分别系在一跨过两个定滑轮的轻绳两端，在两导线框之间

高一物理电磁学试题答案及解析1.额定电压都是110 V，额定功率PA ="100" W、PB="40" W的A、B两只灯，接在220 V的电路中，若要两盏电灯都正常发光，又使整个电路消耗的电功率最小的连接方式应是下图中的( )【答案】C【解析】【考点】电功、电功率；串联电路和并联电路．专题：恒定电流专题．分析：由题可知，灯泡的电压相等，但是灯泡的功率不同，由此可以知道两种灯泡的电阻的大小不同，在由电路的串并联的知识先逐个分析灯泡能否正常的发光，再判断消耗的功率最小的电路．解答：解：A、由于AB两个灯泡的电阻大小不同，所以直接把AB串连接入电路的话，AB的电压不会平分，AB不会同时正常发光，所以A错误；B、由于额定电压都是110V，额定功率PA =100W、PB=40W，由此可知RB＞RA，把灯泡A与电阻并联的话，会使并联的部分的电阻更小，所以AB的电压不会平分，AB不会同时正常发光，所以B错误；C、由于额定电压都是110V，额定功率PA =100W、PB=40W，由此可知RB＞RA，把灯泡B与电阻并联的话，可以使并联部分的电阻减小，可能使A与并联部分的电阻相同，所以AB能同时正常发光，并且电路消耗的功率与A灯泡的功率相同，所以总功率的大小为200W；D、把AB并联之后与电阻串连接入电路的话，当电阻的阻值与AB并联的总的电阻相等时，AB 就可以正常发光，此时电阻消耗的功率为AB灯泡功率的和，所以电路消耗的总的功率的大小为280W；由CD的分析可知，正常发光并且消耗的功率最小的为C，所以C正确．故选C．点评：解答本题是一定要注意题目要同时满足两个条件即灯泡能够正常发光并且消耗的功率还要最小．2.电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个白炽灯串联使用，电灯还和一只开关并联，然后再接到市电上（如图），下列说法正确的是( ) A．开关接通时比开关断开时消耗的总功率大B．开关接通时，电灯熄灭，只有电烙铁通电，可使消耗的电功率减小C．开关断开时，电灯发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热较少D．开关断开时，电灯发光，可供在焊接时照明使用，消耗总功率减小【答案】AD【解析】【考点】电功、电功率；串联电路和并联电路．专题：恒定电流专题．分析：开关闭合时，灯泡会发生短路，总电阻会减小，消耗的功率会增大，同理当开关断开时，灯泡串联在电路中，总电阻增大，消耗的功率较小．解答：解：A、开关接通时，灯泡发生短路，电阻小于开关断开时的电阻，有公式P=可知，开关接通时比开关断开时消耗的总功率大，故A正确；B、开关接通时，电灯熄灭，只有电烙铁通电，电路中电阻减小，有公式P=可知，消耗的功率增大；故B错误；C、开关断开时，电灯发光，电烙铁也通电，消耗的总功率减小，且电烙铁发热较少，故C错误D、开关断开时，灯泡串联在电路中，电灯发光，总电阻增大，可供在焊接时照明使用，消耗总功率减小，故D正确；故选AD点评：本题考查了串联电路的特点和电阻、电压、实际功率的计算，关键是公式及其变形的灵活运用．3.如图所示，灯丝发热后发出的电子经加速电场后，进入偏转电场．若加速电压为U1，偏转电压为U2，设电子不落到电极上，则要使电子在电场中的偏转量y变为原来的2倍，可选用的方法是（）A．只使Ul变为原来的1/2倍B．只使U2变为原来的l/2倍C．只使偏转电极的长度L变为原来的2倍D．只使偏转电极间的距离d变为原来的2倍【答案】A【解析】略4.关于元电荷的下列说法中正确的是（）A．元电荷实质上是指电子和质子本身B．所有带电体的电荷量一定等于元电荷的整数倍C．元电荷的数值通常取作e＝1.60×10－19 CD．元电荷e的数值最早是由美国物理学家密立根用油滴实验测得的【答案】BCD【解析】元电荷是指电量1.60×10－19 C，不是指电子和质子；选项A错误；所有带电体的电荷量一定等于元电荷的整数倍，选项B正确；元电荷的数值通常取作e＝1.60×10－19C，选项C正确；元电荷e的数值最早是由美国物理学家密立根用油滴实验测得的，选项D正确；故选BCD.【考点】元电荷.5.两个相同的金属小球A、B，所带的电量qA ＝+qo、qB＝－7qo，相距r放置时，相互作用的引力大小为F。

电磁学部分一、在下列各踢的四个选项中,1～60小题只有一个选项是符合题目要求的,61～70小题有两个或两个以上的选项是符合题目要求的。

1. 下列关于电磁波的叙述中正确的是（ ）A. 电磁波是变化的电磁场由发生区域向远处的传播B ．电磁波在任何介质中的传播速度为3×108m/sC. 电磁波由真空进入介质传播时, 波长将变化D. 电磁波不能产生干涉、衍射现象2. 19世纪20年代, 以数学家赛贝克为代表的科学家己认识到温度差会引起电流. 安培考虑到地球自转造成了被太阳照射后正面与背面的温度差, 从而提出如下假设：地球磁场是绕地球的环形电流引起的. 该假设中电流的方向是 ( )A. 由西向东垂直磁子午线B. 由东向西垂直磁子午线C ．由南向北沿磁子午线方向 D. 由赤道向两极沿磁子午线方向3. 如图所示,A 、B 是两个外形相同的正六面体, 其中A 由金属板焊接而成,B 由玻璃板粘合而成, 在A 、B 之间有一个由电容器C 、电感线圈L, 干电池E 和单刀双掷开关S 组成的电路.初始时将S 置于位置l, 当电路处于稳定状态后, 不考虑其它干扰 , 将有( )A. 保持开关S 在1位置不变 ,A 内没有电磁波传播, B 内有电磁波传播B. 保持开关S 在1位置不变 ,A 和 B 内都有电磁波传播C. 将开关 S 掷于2位置后 ,A 内没有电磁波传播 ,B 内有电磁波传播D. 无论开关 S 置于何处 ,A 内均没有电磁波传播 ,B 内总有电磁波传播4. 如图，一绝缘细杆的两端各固定着一个小球，两小球带有等量异号的电荷，处于匀强电场中，电场方向如图中箭头所示。

开始时，细杆与电场方向垂直，即在图中Ⅰ所示的位置；接着使细杆绕其中心转过90”，到达图中Ⅱ所示的位置；最后，使细杆移到图中Ⅲ所示的位置。

以W 1表示细杆由位置Ⅰ到位置Ⅱ过程中电场力对两小球所做的功，W 2表示细杆由位置Ⅱ到位置Ⅲ过程中电场力对两小球所做的功，则有 A ．W 1＝0，W 2≠0 B ．W 1＝0，W 2＝0 C ．W 1≠0，W 2＝0 D ．W 1≠0，W 2≠05. 宇航员在探测某星球时, 发现该星球均匀带电,且电性为负, 电量为Q, 表面无大气 .在一次实验中, 宇航员将一带电-q （q 《 Q)的粉尘置于离该星球表面h 高处, 该粉尘恰处于悬浮状态；宇航员又将此粉尘带到距该星球表面2h 处, 无初速释放, 则此带电粉尘将（ ）A. 背向星球球心方向飞向太空B. 仍处于悬浮状态C. 沿星球自转的线速度方向飞向太空D. 向星球球心方向下落6. 等量异种点电荷的连线和其中垂线如图所示, 现将一个带负电的检验电荷先从图中a 点沿直线移到b 点, 再从b 点沿直线移到C 点. 则检验电荷在此全过程中（ ）A. 所受电场力的方向将发生改变B ．所受电场力的大小恒定C. 电势能一直减小D. 电势能先不变后减小7. 空间中有一个孤立的带负电的金属球, 电荷量为q, 球半径为R, 球外a 、b 两点距球心的距离分别为2R 和4R, 如图所示 , 已知在带电金属球的电场中这两点的电场强度分别为a E 、b E , 电势分别为a φ、b φ关于这个电场有以下判断① a E >b E ② a φ > b φ③ 若在a 点引入一个带正电、电荷量也是q 的点电荷, 则该点电荷受到的电场力应是 F=q a E , 其中a E 是没有引人点电荷时, 金属球在a 点所产生的场强④ 若把该正点电荷从a 点移到b 点 , 电势能一定增大下述四个选项中包含全部正确说法的是（ ）A. ①②③B. ①③C. ①③④D. ①④8．空间存在一匀强磁场B, 其方向垂直纸面向里,另有一个点电荷＋Q 的电场, 如图所示 .一带电-q 的粒子以初速度v 0从某处垂直电场、磁场入射, 初位置到点电荷的距离为r, 则粒子在电、磁场中的运动轨迹不可能为( )A. 以点电荷十Q 为圆心 , 以r 为半径的在纸平面内的圆周B. 开始阶段在纸面内向右偏的曲线C. 开始阶段在纸面内向左偏的曲线D. 沿初速度v 0方向的直线9. 不带电的金属球A 的正上方有一点, 该处有带电液滴不断地自静止开始落下, 液滴到达A 球后将电荷全部传给A 球, 不计其它影响, 则下列叙述中正确的是（ ）A. 第一液滴做自由落体运动 , 以后的液滴做变加速运动, 都能到达A 球B. 当液滴下落到重力等于电场力位置时, 液滴速度为零C. 当液滴下落到重力等于电场力位置时, 开始做匀速运动D. 一定有液滴无法到达A 球10. 如图所示, 在竖直放置的光滑半圆弧绝缘细管的圆心O 处固定一点电荷, 将质量为m, 带电量为q 的小球从圆弧管的水平直径端点A 由静止释放, 小球沿细管滑到最低点B 时, 对管壁恰好无压力, 则固定于圆心处的点电荷在AB 弧中点处的电场强度的大小为（ ）A. E=mg/qB. E=2mg/qC. E=3mg/qD. E ＝4mg/q11. 内壁光滑, 水平放置的玻璃圆环内, 有一直径略小于环口直径的带正电的小球, 以速度V 0沿逆时针方向匀速转动, 如图所示, 若在此空间突然加上方向竖直向上、磁感应强 度B 随时间成正比增加的变化磁场, 设运动过程中小球带电量不变,则正确的是（ ）A. 小球对玻璃环的压力一定不断增大B. 小球受到的磁场力一定不断增大C. 小球先沿逆时针方向减速运动一段时间后沿顺时针方向加速运动D. 磁场力对小球先做负功后做正功12. A 、B 是电场中的一条直线形的电场线, 若将一个带正电的点电荷从A 点由静止释放, 它在沿电场线从A 向B 运动过程中的速度图象如图所示 .比较A 、B 两点的电势ϕ和场强E ，下列说法中正确的是（ ）A ．A ϕ<B ϕ,B A E E < B.B A ϕϕ<,B A E E >C. B A ϕϕ>,B A E E >D.B A ϕϕ>, B A E E <13. 传感器是把非电学量(如温度、速度、压力等)的变化转换为电学量变化的一种元件. 在自动控刽中有着广泛的应用. 如图所示是种测量液面高度h 的电容式传感器的示意图，从电容C 大小的变化就能反映液面的升降情况 .关于两者关系的说法中正确的是（ )A. C 增大表示h 减小B ．C 减小表示h 增大C ．C 减小表示h 较小D. C 的变化与h 变化无直接关系14. 示波器可以视为加速电场与偏转电场的组合,若已知前者的电压为U 1 , 后者电压为U 2、极板长为L 、板间距为d ，且电子被加速前的初速度可忽略, 则下面关于示波器的灵敏度（偏转电场中每单位偏转电压所引起的偏转量h/U 2称“灵敏度”)与加速电场、偏转电场的关系中正确的是( )A. L 越大，灵敏度越大B. d 越大, 灵敏度越大C ．U 1越大，灵敏度越小 D. 灵敏度与U 2无关15．要使平行板电容器两极板间电势差加倍, 同时极板间的场强减半，下述的四种方法中应采取哪种（ ）A ．两极板的电荷量加倍，板间距离为原来的4倍B ．两极板的电荷量减半, 板间距离为原来的4倍C ．两极板的电荷量加倍, 板间距离为原来的2倍D ．两极板的电荷量减半, 板间距离为原来的2倍16．传感器是一种采集信息的重要器件, 如图所示的是一种测定压力的电容式传感器，当待测压力F 作用于可动膜片的电极上时，以下说法中正确的是（ ）① 若F 向上压膜片电极, 电路中有从a 到b 的电流② 若F 向上压膜片电极, 电路中有从b 到a 的电流③ 若F 向上压膜片电极, 电路中不会出现电流④ 若电流表有示数 , 则说明压力 F 发生变化⑤ 若电流有有示数 , 则说明压力 F 不发生变化A. ②④B. ①④C. ③⑤D. ①⑤17. 如图所示, 质量相同的两个带电粒子P 、Q 以相同的速度沿垂直于电场方向射入两平行板间的匀强电场中,P 从两极板正中央射入,Q 从下极板边缘处射入,它们最后打在同一点 (不计P 、Q 的重力以及它们间的相互作用),则从开始射入到打到上极板的过程, 下列说法中不正 确的是（ ）A. 它们运动的时间相等B. 它们所带的电荷量之比21=Q P q q C. 它们的电势能减小量之比21=∆∆Q P E E D. 它们的动量增量之比21=∆∆Q P P P 18. 电阻R 与两个完全相同的二极管连成如图所示的电路,a 、b 端加上电压ab U =1OV 时,a 点的电流为0.01A ；当ab U ＝－0.2V 肘 ,a 点的电流也为0.0lA,电阻R 的阻值为( )A ．1020Ω B. 1000Ω C. 980Ω D. 20Ω19. 有一内阻为4.4Ω的直流电动机和一盏标有“110V 6OW ”的灯泡串联后接在电压恒定为22OV 的电路两端, 灯泡正常发光 , 则（ ）A. 电动机的输入功率为 60 WB. 电动机的发热电功率为 60 WC. 电路消耗的总功率为 6OWD. 电动机的输出功率为 6O W20. 如图所示的电路, 开关S 原来是闭合的, 当S 开时, 电流表的示数变化情况是 ( 电池内阻符号为 r )（ ）A. r=0 时示数不变 ,r≠0时示数变大B. r=0 时、 r≠0时示数都变大C ．r=0 时示数变小 ,r ≠0时示数变大D. r=0时示数变大,r ≠0时示数变小21. 如图所示是一火警报警器的部分电路示意图. 其中R2为用半导体热敏材料制成的传感器, 电流表为值班室的显示器,a、b之间接报警器. 当传感器R2所在处出现火情时, 显示器的电流I、报警器两端的电压U的变化情况是( )A. I 变大, U 变大B. I 变大 ,U 变小C. I 变小 ,U 变大D. I 变小 ,U 变小22. 如图所示的电路图是测量电流表G内阻的实验电路图, 根据实验原理分析可知( )A. 测量值比真实值偏大B. 测量值比真实值偏小C. 测量值与真实值相等D. 测量值与真实值是否相等难以确定23. 如图所示的电路中,电阻R1=R2,外加电压U保持不变,在双刀双掷开关分别掷向3、6位置和掷向1 、4位置的两种情况下,电路在单位时间里放出的总热量之比是( )A.4 :1B.l :4C.2 :1D.1 :224. 在如图所示电路中,电源的电动势为E,内电阻为r,当变阻器R3的滑动触头P向b端移动时( )A. 电压表示数变大,电流表示数变小B. 电压表示数变小,电流表示数变大C. 电压表示数变大,电流表示数变大D. 电压表示数变小,电流表示数变小25. 如图所示是一种测量电阻阻值的实验电路图, 其中R1、R2是未知的定值电阻,R3是保护电阻. R是电阻箱,Rx为待测电阻. V0是一只零刻度在中央、指针可以左右偏转的双向电压表, 闭合开关S1、S2 , 调节R. 使电压表V0的指针指在零刻度处, 这时R的读数为90Ω，将R1、R2互换后再次闭合S1、S2, 调节R, 使指针指在零刻度处, 这时R的读数为 160Ω, 那么被测电阻Rx的数值和R1与R2的比值分别为 ( )A.120Ω,3 ：4B. 125Ω,4 ：3C.160Ω,16 ：9D. 25OΩ,9 ：1626. 某同学做电学实验 , 通过改变滑动变阻器电阻大小, 测量并记录了多组电压表和电流表的读数, 根据表格中记录的数据分析, 他所连接的电路可能是下列电路图中的( )27. 如图所示, R 1为定值电阻,R 2为可变电阻,E 为电源电动势,r 为电源的内电阻, 以下说法中正确的是( )A. 当R 2=R 1+r 时 ,R 2上获得最大功率B. 当R 2=R 1+r 时 ,R 1上获得最大功率C. 当R 2=0 时 , 电源的效率最大D. 当R 2=0 时 , 电源的输出功率一定最大28. 临沂市电厂发电机的输出电压稳定, 它发出的电先通过电厂附近的升压变压器升压,然后用输电线路把电能输送到远处居民小区附近的降压变压器, 经降低电压后输送到用户, 设升、降变压器都是理想变压器, 那么在用电高峰期, 白炽灯不够亮, 但电厂输送的总功率增加 , 这时（ ）A. 升压变压器的副线圈的电压变大B. 降压变压器的副线圈的电压变大C. 高压输电线路的电压损失变大D. 用户的负载增多, 高压输电线中的电流减小29. 计算电功率的公式RU P 2=中,U 表示用交流电压表测出的加在用电器两端的电压值,R 是用欧姆表测出的用电器的电阻值, 则此式可用于计算 ( )A. 电冰箱的功率B. 电风扇的功率C. 电烙铁的功率D. 洗衣机的功率30. 如图所示, 理想变压器的输入电压U 1不变 , R 1、R 2、R 3、R 4为定值电阻,R 为滑动变阻器 , 设电压表和电流表的示数分别为U 和I, 当R 的滑动触头向图中b 移动时,则( )A. U 不变 , I 不变B.U 减小 ,I 增大C.U 不变 ,I 增大D.U 减小 ,I 不变31. 如图所示,T 为理想变压器,A 1、A 2 为交流电流表 , R 1、R 2为定值电阻,R 3为滑动变阻器 ,原线圈两端接恒压交流电源, 当滑动变阻器的滑动触头向下 滑动时 ( )A. A 1读数变大 ,A 2 读数变大B. A 1读数变大 ,A 2读数变小C. A 1读数变小 ,A 2读数变大D. A 1读数变小, A 2读数变小32. 如图甲所示为分压器电路图, 已知电源电动势为E, 内电阻不计, 变阻器总电阻为 R 0=50Ω. 闭合开关S后, 负载电阻R L 两端的电压U 随变阻器a 端至滑动触头间的阻值Rx 变化而改变. 当负载电阻分别为R L1=20O Ω和R L2=2O Ω时, 关于负载电阻两端的电压U 随Rx 变化的图线大致接近图乙中哪条曲线的下列说法中, 正确的是( )A.R L1大致接近曲线① ,R L2大致接近曲线②B.R L1大致接近曲线②,R L2大致接近曲线①C.R L1大致接近曲线③,R L2大致接近曲线④D.R L1大致接近曲线④,R L2大致接近曲线③33. 如图所示为一理想变压器, 其原、副线圈的匝数均可调节, 原线圈两端电压为一最大值不变的正弦交流电, 为了使变压器输入功率增大, 可使 ( )A. 其他条件不变, 原线圈的匝数n 1增加B. 其他条件不变, 副线圈的匝数n 2的减小C . 其他条件不变 .负载电阻R 的阻值增大D . 其他条件不变 .负载电阻R 的阻值减小34. 如图所示 .理想变压器、原副线圈匝数之比n 1:n 2=3:l , 且分别接有阻值相同的电阻R 1和R 2,所加交流电源电压的有效值为U, 则（ ）A. R 1两端电压与R 2两端电压之比为3:1B. R1、R2消耗功率之比为1:9C. R 1、R 2两端电压均为U/4D. R 1 、R 2 消耗功率之比为l:l35. 如图所示, 理想变压器原、副线圈匝数之比n 1: n 2=4:1, 原线圈两端连接光滑导轨, 副线圈与电阻R 相连组成闭合回路. 当直导线AB在均强磁场中沿导轨匀速地向右做切割磁感线运动时, 电流表A 1 的读数是12mA, 那么电流表A 2的读数为 ( )A.OB. 3mAC.48mAD. 与电阻 R 大小有关36. 如图所示, 有一个理想变压器,0为副线圈中心抽出的线头 , 电路中两个电阻R 1和R 2的阻值相同, 开关S 闭合前后, 原线圈的电流分别为I 1和I 2, 则I 1:I 2等于 ( )A. 1:1B. 2:1C. 1:2D. 4:137. 如图所示, 理想变压器原、副线圈的匝数比为10:1，b 是原线圈的中心抽头, 电压表V 和电流表A 均为理想电表, 除R 以外其余电阻不计, 从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为u 1=220t π100sin 2V). 下列说法中正确的是( ) A. t=6001s 时, ac 两点间的电压瞬时值为110V B. t=6001s 时, 电压表的读数为22V C. 滑动变阻器触头向上移, 电压表和电流表的示数均变大D. 单刀双掷开关由a 搬向b,电压表和电流表的示数均变小38. 图(a)为某型号电热毯的电路图, 将电热丝接在u=156sin120πtV 的电源上, 电热毯被加热到一定温度后, 由于P 的作用使输入的正弦交流电仅有半个周期能够通过, 即电压变为图(b)所示波形, 从而进入保温状态, 则此时交流电压表的读数是( )A. 156VB. 110VC. 78VD. 55V39. 自藕变压器的特点是在铁心上只绕一个线圈,它的结构如图所示,P 、M 之间可以当作一个线圈,移动滑动触头P, 可以改变这个线圈的匝数；N 、M 之间可以当作另一个线圈. M 、N 与一个滑动变阻器相连，Q 为滑动变阻器的滑动触头, 下列论述中正确的是( )A. 当恒压电源接到a 、b 时, 向上移动滑动触头P, 电压表V 1的示数不变, V 2示数变大B. 当恒压电源接到a 、b 时, 向上移动滑动触头P, 电压表V 1的示数变大, V 2示数也变大C. 当恒压电源接到c 、d 时, 向上移动滑动触头Q, 电压表V 1的示数不变, V 2示数不变D. 当恒压电源接到c 、d 时, 向上移动滑动触头Q, 电压表V 1的示数变大, V 2示数不变40. 如图所示 , 三只白炽灯L 1、L 2、L 3分别和电感、电阻、电容器串联后并联接在同一个交变电源上. 当交变电源的电压为U, 频率为5OHz 时,三只灯泡的亮度相同, 那么当交变电源的电压不变,而频率增大后, 三只灯泡的亮度变化将是( )A. L 1变暗, L 2不变, L 3变亮B. L l 变亮, L 2不变, L 3变暗C. L l 变暗, L 2变亮, L 3变亮D. L 1变亮, L 2变亮, L 3变暗41. 一直升飞机停在南半球的地磁极上空。

高中物理典型例题集锦(电磁学部分)25、如图22-1所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有小孔M、N。

今有一带电质点，自A板上方相距为d的P点由静止自由下落(P、M、N三点在同一竖直线上)，空气阻力不计，到达N点时速度恰好为零，然后按原路径返回。

若保持两板间的电压不变，则：A.若把A板向上平移一小段距离，质点自P点下落仍能返回。

B.若把B板向下平移一小段距离，质点自P点下落仍能返回。

C.若把A板向上平移一小段距离，质点自P点下落后将穿过N孔继续下落。

图22-1D.若把B板向下平移一小段距离，质点自P点下落后将穿过N孔继续下落。

分析与解：当开关S一直闭合时，A、B两板间的电压保持不变，当带电质点从M向N 运动时，要克服电场力做功，W=qU AB，由题设条件知：带电质点由P到N的运动过程中，重力做的功与质点克服电场力做的功相等，即：mg2d=qU AB若把A板向上平移一小段距离，因U AB保持不变，上述等式仍成立，故沿原路返回，应选A。

若把B板下移一小段距离，因U AB保持不变，质点克服电场力做功不变，而重力做功增加，所以它将一直下落，应选D。

由上述分析可知：选项A和D是正确的。

想一想：在上题中若断开开关S后，再移动金属板，则问题又如何?(选A、B)。

26、两平行金属板相距为d，加上如图23-1(b)所示的方波形电压，电压的最大值为U0，周期为T。

现有一离子束，其中每个离子的质量为m，电量为q，从与两板等距处沿着与板平行的方向连续地射入两板间的电场中。

设离子通过平行板所需的时间恰为 T(与电压变化周期相同)，且所有离子都能通过两板间的空间打在右端的荧光屏上。

试求：离子击中荧光屏上的位置的范围。

(也就是与O‘点的最大距离与最小距离)。

重力忽略不计。

分析与解：各个离子在电场中运动时，其水平分运动都是匀速直线运动，而经过电场所需时间都是T，但不同的离子进入电场的时刻不同，由于两极间电压变化，因此它们的侧向位移也会不同。
